Page 151 of 269

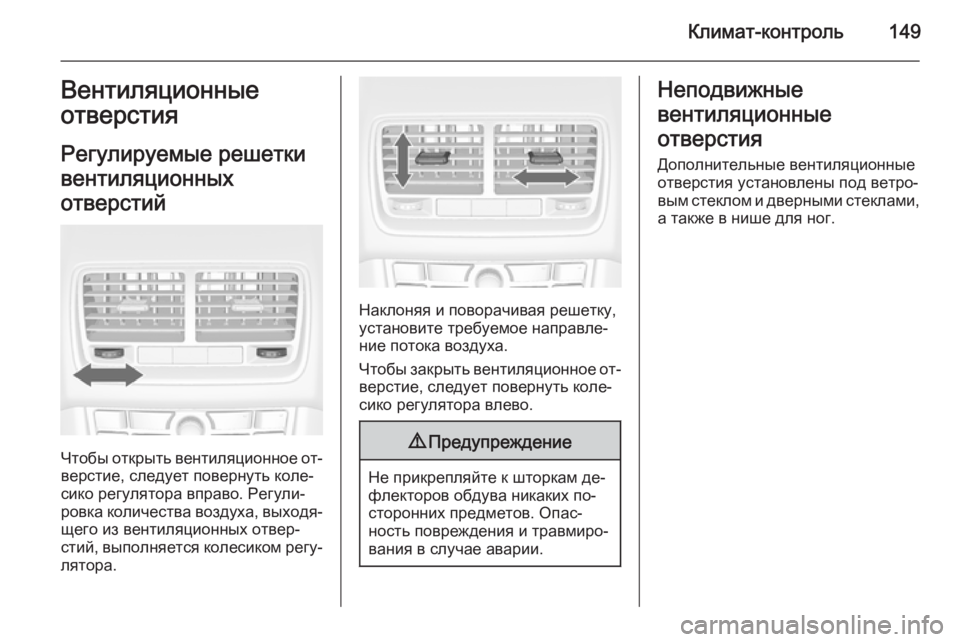

Климат-контроль149Вентиляционныеотверстия
Регулируемые решетки
вентиляционных
отверстий
Чтобы открыть вентиляционное от‐ верстие, следует повернуть коле‐
сико регулятора вправо. Регули‐
ровка количества воздуха, выходя‐
щего из вентиляционных отвер‐
стий, выполняется колесиком регу‐ лятора.
Наклоняя и поворачивая решетку,
установите требуемое направле‐
ние потока воздуха.
Чтобы закрыть вентиляционное от‐ верстие, следует повернуть коле‐сико регулятора влево.
9 Предупреждение
Не прикрепляйте к шторкам де‐
флекторов обдува никаких по‐ сторонних предметов. Опас‐
ность повреждения и травмиро‐
вания в случае аварии.
Неподвижные
вентиляционные
отверстия
Дополнительные вентиляционные
отверстия установлены под ветро‐
вым стеклом и дверными стеклами,
а также в нише для ног.
Page 152 of 269

150Климат-контрольТехническое
обслуживание
Воздухозаборник
Для обеспечения необходимого
притока воздуха расположенные в
моторном отделении перед ветро‐
вым стеклом воздухозаборные от‐
верстия должны быть свободны.
При необходимости удалите ли‐
стья, грязь или снег.
Фильтр салона
Фильтрация воздуха в салоне
Если автомобиль оснащен систе‐
мой отопления и вентиляции или
системой кондиционирования воз‐
духа, микрофильтр обеспечивает очистку поступающего в салон воз‐
духа от мелкодисперсных загряз‐
нений, например от пыльцы, пыли,
плесени и бактерий, содержа‐
щихся в атмосферном воздухе.
Если автомобиль оснащен элек‐
тронной системой климат-конт‐
роля, угольный фильтр обеспечи‐
вает очистку поступающего в салон
воздуха от мелкодисперсных за‐ грязнений, например от пыльцы,
пыли, плесени и бактерий, содер‐
жащихся в атмосферном воздухе.
Дополнительный слой активиро‐
ванного угля обеспечивает устра‐
нение неприятных запахов.Нормальная работа
кондиционера Для обеспечения непрерывной эф‐фективной работы необходимовключать охлаждение на несколько
минут один раз в месяц, незави‐
симо от погоды и времени года. Ра‐ бота системы охлаждения невоз‐
можна, если температура наруж‐
ного воздуха слишком низкая.
Обслуживание
Для оптимального охлаждения ре‐
комендуется раз в год проверять
систему климат-контроля, начиная
с 3 лет эксплуатации после перво‐
начальной регистрации автомо‐
биля, в том числе:
■ Проверка работоспособности и испытание давлением,
■ работоспособность отопителя,
■ проверка герметичности,
■ проверка приводных ремней,
■ очистка конденсатора и дренаж‐ ных отверстий испарителя,
■ проверка мощности.
Page 153 of 269

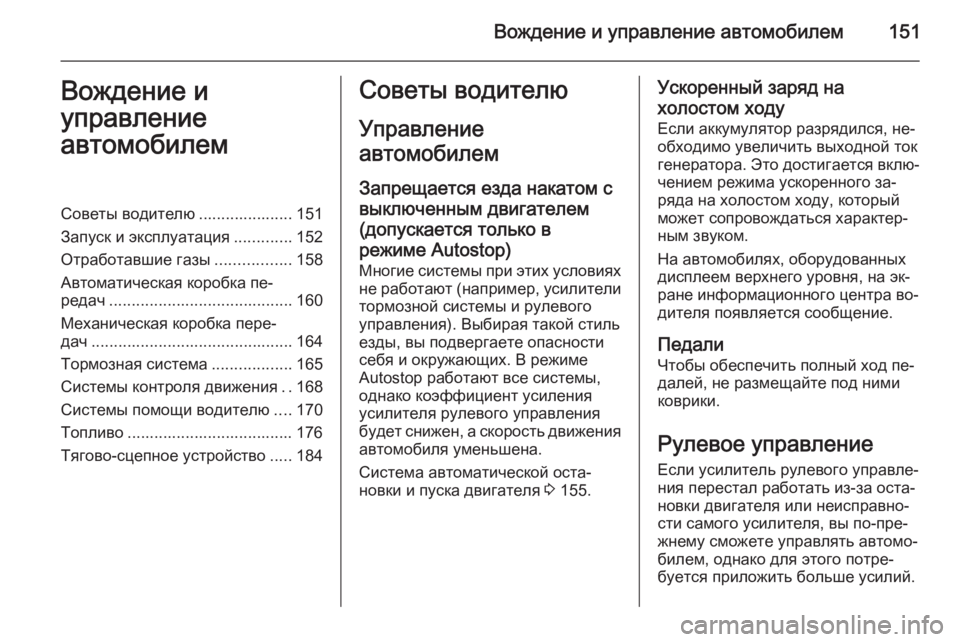

Вождение и управление автомобилем151Вождение и
управление
автомобилемСоветы водителю ..................... 151
Запуск и эксплуатация .............152
Отработавшие газы .................158
Автоматическая коробка пе‐
редач ......................................... 160
Механическая коробка пере‐ дач ............................................. 164
Тормозная система ..................165
Системы контроля движения ..168
Системы помощи водителю ....170
Топливо ..................................... 176
Тягово-сцепное устройство .....184Советы водителю
Управление
автомобилем
Запрещается езда накатом с
выключенным двигателем
(допускается только в
режиме Autostop) Многие системы при этих условиях
не работают (например, усилители тормозной системы и рулевого
управления). Выбирая такой стиль
езды, вы подвергаете опасности
себя и окружающих. В режиме
Autostop работают все системы,
однако коэффициент усиления
усилителя рулевого управления
будет снижен, а скорость движения автомобиля уменьшена.
Система автоматической оста‐
новки и пуска двигателя 3 155.Ускоренный заряд на
холостом ходу Если аккумулятор разрядился, не‐
обходимо увеличить выходной ток
генератора. Это достигается вклю‐
чением режима ускоренного за‐
ряда на холостом ходу, который
может сопровождаться характер‐
ным звуком.
На автомобилях, оборудованных
дисплеем верхнего уровня, на эк‐
ране информационного центра во‐
дителя появляется сообщение.
Педали Чтобы обеспечить полный ход пе‐
далей, не размещайте под ними
коврики.
Рулевое управление Если усилитель рулевого управле‐
ния перестал работать из-за оста‐
новки двигателя или неисправно‐
сти самого усилителя, вы по-пре‐
жнему сможете управлять автомо‐
билем, однако для этого потре‐
буется приложить больше усилий.
Page 154 of 269

152Вождение и управление автомобилем
Индикатор c 3 109.Внимание
Автомобили, оборудованные
гидравлическим сервоусилите‐
лем рулевого управления:
Если рулевое колесо поворачи‐
вается до упора и удерживается в этом положении дольше
15 секунд, может быть повре‐
ждена система сервоусилителя
рулевого управления и нару‐
шена поддержка рулевого
управления.
Запуск и эксплуатация
Обкатка нового
автомобиля В течение нескольких первых по‐
ездок не следует без необходимо‐
сти резко тормозить.
Во время первой поездки может
выделяться дым, поскольку воск и
масло испаряются с выхлопной
системы. После первой поездки на
некоторое время следует припар‐
ковать автомобиль на открытом
месте, стараясь не вдыхать дым.
Во время периода обкатки расход
топлива и моторного масла может увеличиваться, а интервал очистки
сажевого фильтра дизельного дви‐ гателя может значительно укора‐
чиваться. Включение режима
Autostop может быть запрещено,
чтобы обеспечить возможность за‐
рядки аккумуляторной батареи ав‐
томобиля.
Сажевый фильтр дизельного дви‐
гателя 3 158.Положения замка
зажигания0=Зажигание выключено1=Рулевое колесо разблокиро‐
вано, зажигание выключено2=Зажигание включено, для ди‐
зельного двигателя: предва‐
рительный нагрев3=Пуск
Page 155 of 269

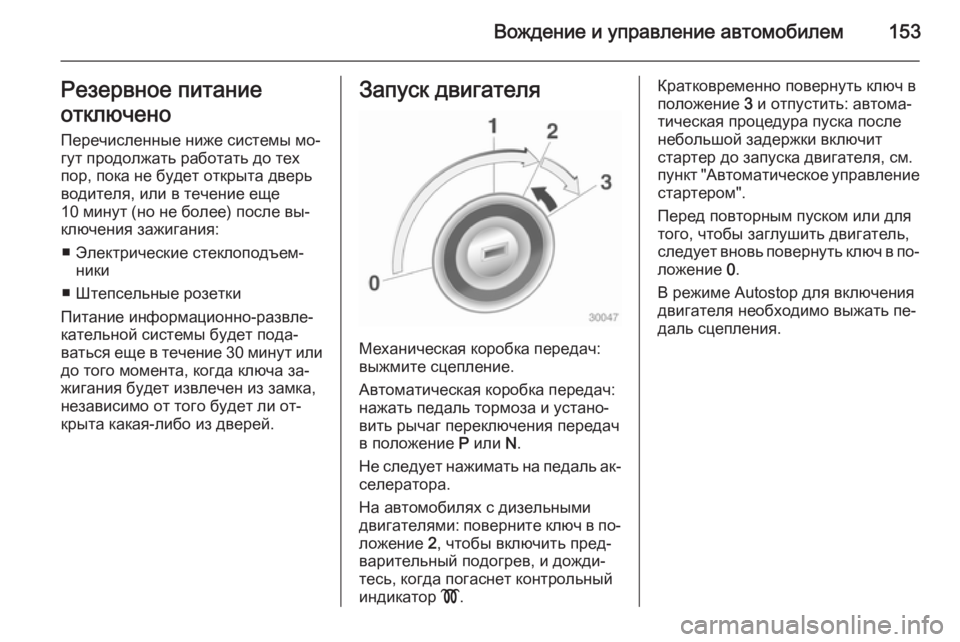

Вождение и управление автомобилем153Резервное питание
отключено Перечисленные ниже системы мо‐
гут продолжать работать до тех
пор, пока не будет открыта дверь водителя, или в течение еще
10 минут (но не более) после вы‐
ключения зажигания:
■ Электрические стеклоподъем‐ ники
■ Штепсельные розетки
Питание информационно-развле‐
кательной системы будет пода‐
ваться еще в течение 30 минут или до того момента, когда ключа за‐
жигания будет извлечен из замка,
независимо от того будет ли от‐
крыта какая-либо из дверей.Запуск двигателя
Механическая коробка передач:
выжмите сцепление.
Автоматическая коробка передач: нажать педаль тормоза и устано‐
вить рычаг переключения передач
в положение P или N.
Не следует нажимать на педаль ак‐ селератора.
На автомобилях с дизельными
двигателями: поверните ключ в по‐
ложение 2, чтобы включить пред‐
варительный подогрев, и дожди‐
тесь, когда погаснет контрольный
индикатор !.
Кратковременно повернуть ключ в
положение 3 и отпустить: автома‐
тическая процедура пуска после
небольшой задержки включит
стартер до запуска двигателя, см.
пункт "Автоматическое управление стартером".
Перед повторным пуском или для
того, чтобы заглушить двигатель,
следует вновь повернуть ключ в по‐ ложение 0.
В режиме Autostop для включения
двигателя необходимо выжать пе‐ даль сцепления.
Page 156 of 269

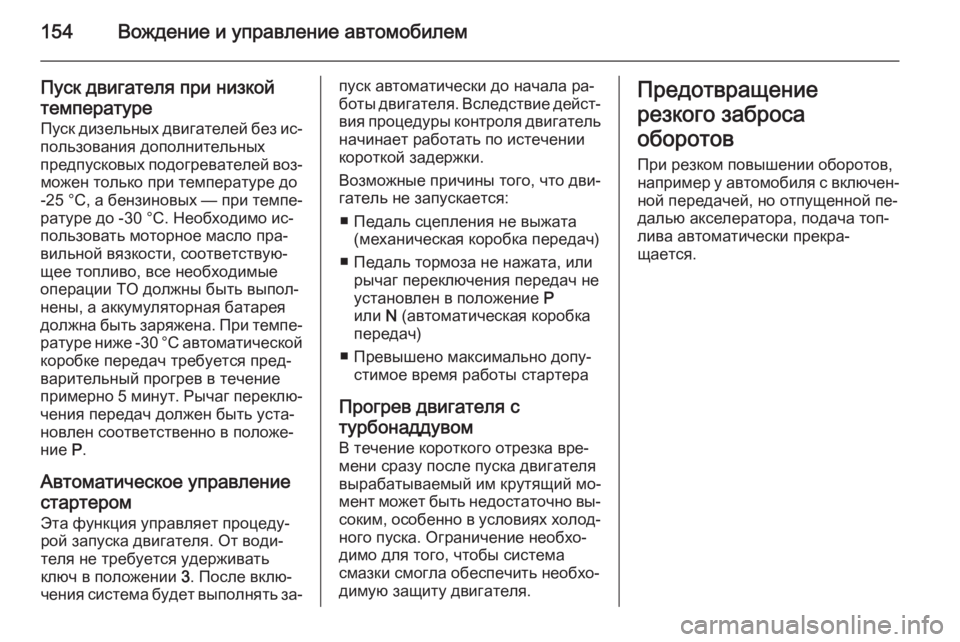

154Вождение и управление автомобилем
Пуск двигателя при низкой
температуре Пуск дизельных двигателей без ис‐
пользования дополнительных
предпусковых подогревателей воз‐ можен только при температуре до
-25 °С , а бензиновых — при темпе‐
ратуре до -30 °С. Необходимо ис‐
пользовать моторное масло пра‐ вильной вязкости, соответствую‐
щее топливо, все необходимые
операции ТО должны быть выпол‐
нены, а аккумуляторная батарея
должна быть заряжена. При темпе‐
ратуре ниже -30 °C автоматической коробке передач требуется пред‐
варительный прогрев в течение
примерно 5 минут. Рычаг переклю‐
чения передач должен быть уста‐
новлен соответственно в положе‐
ние P.
Автоматическое управление
стартером Эта функция управляет процеду‐
рой запуска двигателя. От води‐
теля не требуется удерживать
ключ в положении 3. После вклю‐
чения система будет выполнять за‐пуск автоматически до начала ра‐
боты двигателя. Вследствие дейст‐
вия процедуры контроля двигатель начинает работать по истечении
короткой задержки.
Возможные причины того, что дви‐
гатель не запускается:
■ Педаль сцепления не выжата (механическая коробка передач)
■ Педаль тормоза не нажата, или рычаг переключения передач не
установлен в положение P
или N (автоматическая коробка
передач)
■ Превышено максимально допу‐ стимое время работы стартера
Прогрев двигателя с
турбонаддувом
В течение короткого отрезка вре‐
мени сразу после пуска двигателя вырабатываемый им крутящий мо‐
мент может быть недостаточно вы‐ соким, особенно в условиях холод‐ ного пуска. Ограничение необхо‐
димо для того, чтобы система
смазки смогла обеспечить необхо‐
димую защиту двигателя.Предотвращение
резкого заброса
оборотов
При резком повышении оборотов,
например у автомобиля с включен‐
ной передачей, но отпущенной пе‐
далью акселератора, подача топ‐ лива автоматически прекра‐
щается.
Page 157 of 269

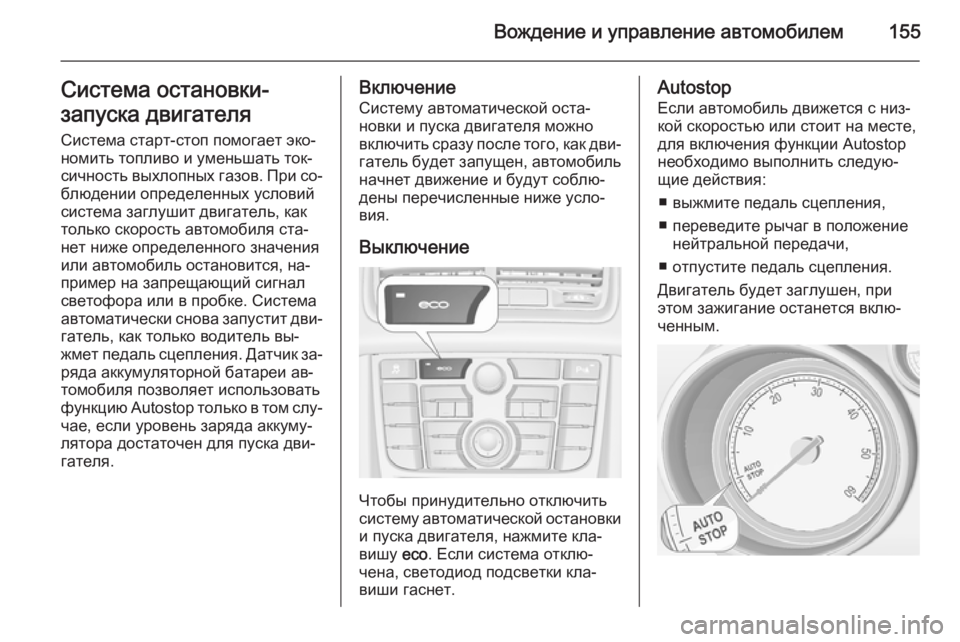

Вождение и управление автомобилем155Система остановки-
запуска двигателя Система старт-стоп помогает эко‐
номить топливо и уменьшать ток‐
сичность выхлопных газов. При со‐ блюдении определенных условийсистема заглушит двигатель, как
только скорость автомобиля ста‐
нет ниже определенного значения
или автомобиль остановится, на‐
пример на запрещающий сигнал
светофора или в пробке. Система
автоматически снова запустит дви‐
гатель, как только водитель вы‐
жмет педаль сцепления. Датчик за‐ ряда аккумуляторной батареи ав‐
томобиля позволяет использовать
функцию Autostop только в том слу‐
чае, если уровень заряда аккуму‐
лятора достаточен для пуска дви‐
гателя.Включение
Систему автоматической оста‐
новки и пуска двигателя можно
включить сразу после того, как дви‐ гатель будет запущен, автомобиль
начнет движение и будут соблю‐
дены перечисленные ниже усло‐
вия.
Выключение
Чтобы принудительно отключить
систему автоматической остановки
и пуска двигателя, нажмите кла‐
вишу eco. Если система отклю‐
чена, светодиод подсветки кла‐
виши гаснет.
Autostop
Если автомобиль движется с низ‐
кой скоростью или стоит на месте,
для включения функции Autostop
необходимо выполнить следую‐
щие действия:
■ выжмите педаль сцепления,
■ переведите рычаг в положение нейтральной передачи,
■ отпустите педаль сцепления.
Двигатель будет заглушен, при
этом зажигание останется вклю‐
ченным.
Page 158 of 269

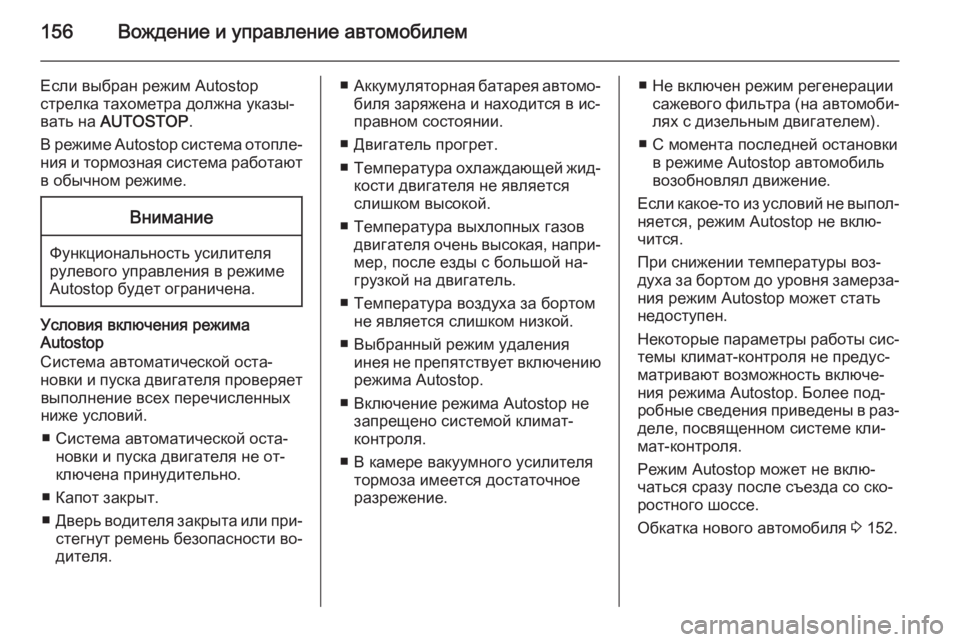

156Вождение и управление автомобилем
Если выбран режим Autostop
стрелка тахометра должна указы‐
вать на AUTOSTOP .
В режиме Autostop система отопле‐
ния и тормозная система работают
в обычном режиме.Внимание
Функциональность усилителя рулевого управления в режиме
Autostop будет ограничена.
Условия включения режима
Autostop
Система автоматической оста‐
новки и пуска двигателя проверяет выполнение всех перечисленных
ниже условий.
■ Система автоматической оста‐ новки и пуска двигателя не от‐
ключена принудительно.
■ Капот закрыт.
■ Дверь водителя закрыта или при‐
стегнут ремень безопасности во‐
дителя.
■ Аккумуляторная батарея автомо‐
биля заряжена и находится в ис‐
правном состоянии.
■ Двигатель прогрет.
■ Температура охлаждающей жид‐
кости двигателя не является
слишком высокой.
■ Температура выхлопных газов двигателя очень высокая, напри‐мер, после езды с большой на‐
грузкой на двигатель.
■ Температура воздуха за бортом не является слишком низкой.
■ Выбранный режим удаления инея не препятствует включению
режима Autostop.
■ Включение режима Autostop не запрещено системой климат-
контроля.
■ В камере вакуумного усилителя тормоза имеется достаточное
разрежение.■ Не включен режим регенерации сажевого фильтра (на автомоби‐лях с дизельным двигателем).
■ С момента последней остановки в режиме Autostop автомобиль
возобновлял движение.
Если какое-то из условий не выпол‐
няется, режим Autostop не вклю‐
чится.
При снижении температуры воз‐
духа за бортом до уровня замерза‐
ния режим Autostop может стать
недоступен.
Некоторые параметры работы сис‐ темы климат-контроля не предус‐
матривают возможность включе‐
ния режима Autostop. Более под‐
робные сведения приведены в раз‐
деле, посвященном системе кли‐
мат-контроля.
Режим Autostop может не вклю‐
чаться сразу после съезда со ско‐
ростного шоссе.
Обкатка нового автомобиля 3 152.
Page 159 of 269

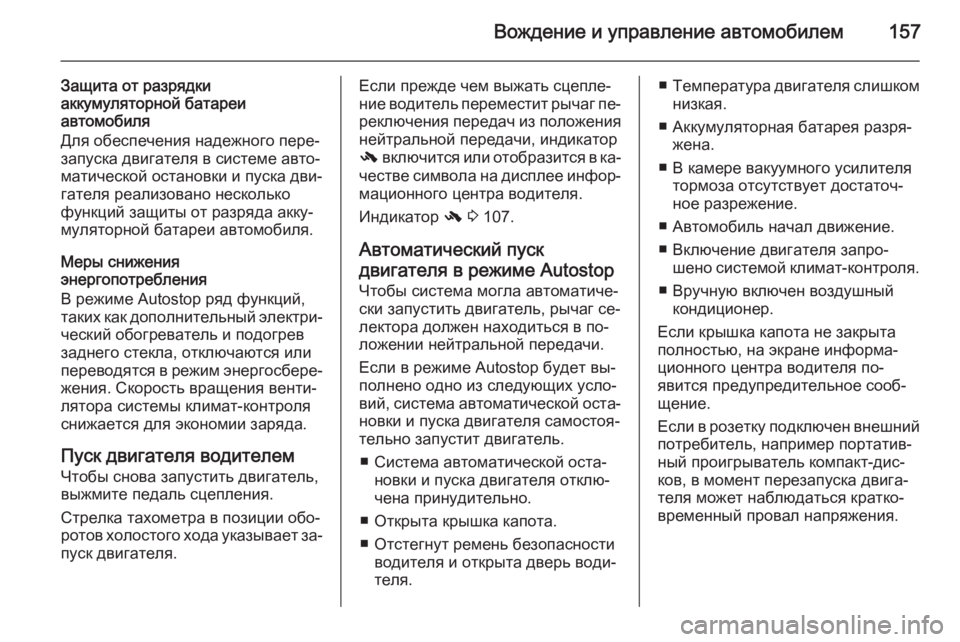

Вождение и управление автомобилем157
Защита от разрядки
аккумуляторной батареи
автомобиля
Для обеспечения надежного пере‐ запуска двигателя в системе авто‐
матической остановки и пуска дви‐
гателя реализовано несколько
функций защиты от разряда акку‐
муляторной батареи автомобиля.
Меры снижения
энергопотребления
В режиме Autostop ряд функций, таких как дополнительный электри‐
ческий обогреватель и подогрев
заднего стекла, отключаются или
переводятся в режим энергосбере‐ жения. Скорость вращения венти‐
лятора системы климат-контроля
снижается для экономии заряда.
Пуск двигателя водителем
Чтобы снова запустить двигатель,
выжмите педаль сцепления.
Стрелка тахометра в позиции обо‐
ротов холостого хода указывает за‐ пуск двигателя.Если прежде чем выжать сцепле‐
ние водитель переместит рычаг пе‐
реключения передач из положения нейтральной передачи, индикатор
- включится или отобразится в ка‐
честве символа на дисплее инфор‐ мационного центра водителя.
Индикатор - 3 107.
Автоматический пуск
двигателя в режиме Autostop
Чтобы система могла автоматиче‐
ски запустить двигатель, рычаг се‐
лектора должен находиться в по‐
ложении нейтральной передачи.
Если в режиме Autostop будет вы‐
полнено одно из следующих усло‐
вий, система автоматической оста‐
новки и пуска двигателя самостоя‐
тельно запустит двигатель.
■ Система автоматической оста‐ новки и пуска двигателя отклю‐
чена принудительно.
■ Открыта крышка капота.
■ Отстегнут ремень безопасности водителя и открыта дверь води‐
теля.■ Температура двигателя слишком
низкая.
■ Аккумуляторная батарея разря‐ жена.
■ В камере вакуумного усилителя тормоза отсутствует достаточ‐
ное разрежение.
■ Автомобиль начал движение. ■ Включение двигателя запро‐ шено системой климат-контроля.
■ Вручную включен воздушный кондиционер.
Если крышка капота не закрыта
полностью, на экране информа‐
ционного центра водителя по‐
явится предупредительное сооб‐
щение.
Если в розетку подключен внешний потребитель, например портатив‐
ный проигрыватель компакт-дис‐
ков, в момент перезапуска двига‐
теля может наблюдаться кратко‐
временный провал напряжения.
Page 160 of 269

158Вождение и управление автомобилемСтоянка■ Не оставляйте автомобиль сто‐ ять над легко воспламеняющи‐
мися объектами. В этом случае
причиной пожара может стать
высокая температура системы
выпуска отработавших газов ав‐
томобиля.
■ Всегда включайте стояночный тормоз.
Потянуть переключатель m на
себя в течение примерно одной секунды.
■ Остановка двигателя и выключе‐
ние зажигания. Покачайте руле‐
вое колесо, пока не почув‐
ствуете, что сработал замок.
■ Если автомобиль стоит на ров‐ ной поверхности или подъеме,
перед тем как выключить зажига‐
ние, включите первую передачу
или переведите рычаг селектора
в положение P. Остановившись
на подъеме, поверните передние колеса в сторону от бордюрногокамня.Если автомобиль стоит на спу‐
ске, перед тем как выключить за‐ жигание, включите заднюю пере‐
дачу или переведите рычаг се‐
лектора в положение P. Повер‐
ните передние колеса к бордюр‐
ному камню.
■ Заприте автомобиль и включите противоугонную сигнализацию.
Примечание
При аварии со срабатыванием на‐ дувной подушки безопасности
двигатель заглушается автомати‐
чески, если автомобиль остана‐
вливается в течение определен‐
ного времени.Отработавшие газы9 Опасность
Отработавшие газы двигателя
содержат ядовитый угарный
газ, не имеющий цвета и запаха и способный, если его вдохнуть,
привести к смертельному ис‐
ходу.
При попадании отработавших газов в салон автомобиля от‐
кройте окна. Устраните причину
неисправности на станции тех‐
обслуживания.
Движение с открытым багаж‐
ным отделением не рекомен‐ дуется, поскольку при этом в са‐
лон автомобиля могут попасть
отработавшие газы.
Сажевый фильтр
дизельного двигателя Система сажевого фильтра в ди‐
зельном двигателе обеспечивает
фильтрацию вредных частиц сажи
