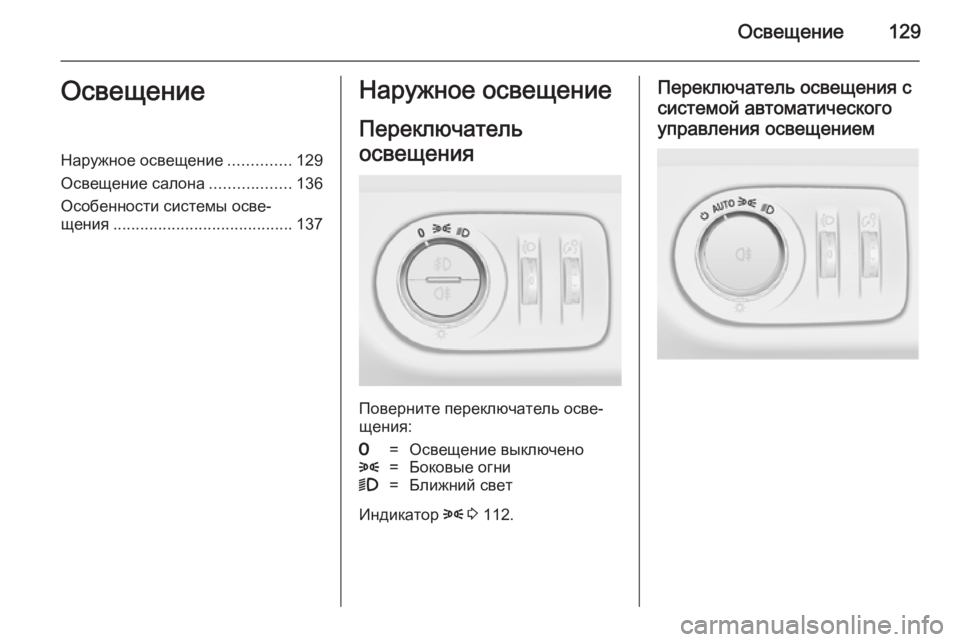

Освещение129ОсвещениеНаружное освещение..............129
Освещение салона ..................136
Особенности системы осве‐
щения ........................................ 137Наружное освещение
Переключатель
освещения
Поверните переключатель осве‐
щения:
7=Освещение выключено8=Боковые огни9=Ближний свет
Индикатор 8 3 112.
Переключатель освещения с
системой автоматического
управления освещением
Page 132 of 269

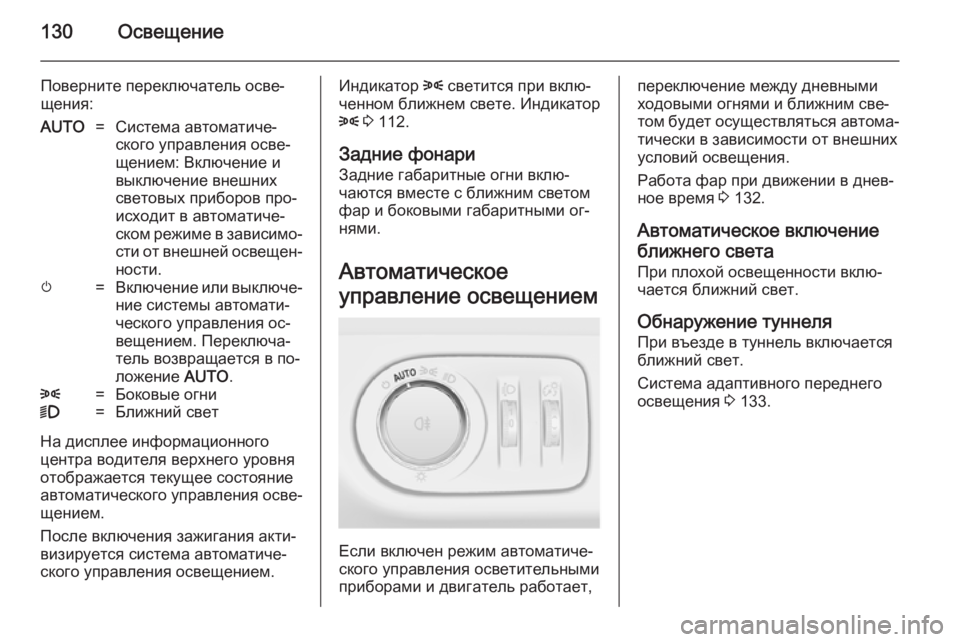

130Освещение
Поверните переключатель осве‐
щения:AUTO=Система автоматиче‐
ского управления осве‐
щением: Bключение и
выключение внешних
световых приборов про‐
исходит в автоматиче‐
ском режиме в зависимо‐
сти от внешней освещен‐
ности.m=Включение или выключе‐
ние системы автомати‐
ческого управления ос‐
вещением. Переключа‐
тель возвращается в по‐
ложение AUTO.8=Боковые огни9=Ближний свет
На дисплее информационного
центра водителя верхнего уровня
отображается текущее состояние
автоматического управления осве‐ щением.
После включения зажигания акти‐
визируется система автоматиче‐
ского управления освещением.
Индикатор 8 светится при вклю‐
ченном ближнем свете. Индикатор
8 3 112.
Задние фонари
Задние габаритные огни вклю‐
чаются вместе с ближним светом
фар и боковыми габаритными ог‐
нями.
Автоматическое
управление освещением
Если включен режим автоматиче‐
ского управления осветительными
приборами и двигатель работает,
переключение между дневными
ходовыми огнями и ближним све‐
том будет осуществляться автома‐ тически в зависимости от внешних
условий освещения.
Работа фар при движении в днев‐
ное время 3 132.
Автоматическое включение
ближнего света
При плохой освещенности вклю‐
чается ближний свет.
Обнаружение туннеля
При въезде в туннель включается
ближний свет.
Система адаптивного переднего
освещения 3 133.
Page 133 of 269

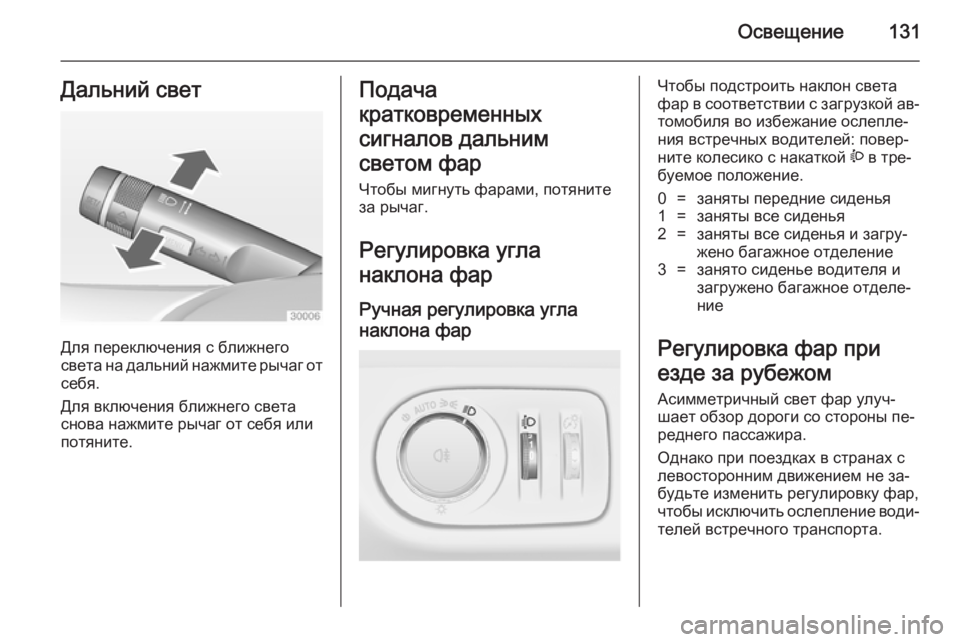

Освещение131Дальний свет
Для переключения с ближнего
света на дальний нажмите рычаг от себя.
Для включения ближнего света
снова нажмите рычаг от себя или
потяните.
Подача
кратковременных
сигналов дальним
светом фар
Чтобы мигнуть фарами, потяните
за рычаг.
Регулировка угла
наклона фар
Ручная регулировка угла
наклона фар Чтобы подстроить наклон света
фар в соответствии с загрузкой ав‐
томобиля во избежание ослепле‐
ния встречных водителей: повер‐
ните колесико с накаткой ? в тре‐
буемое положение.0=заняты передние сиденья1=заняты все сиденья2=заняты все сиденья и загру‐
жено багажное отделение3=занято сиденье водителя и
загружено багажное отделе‐
ние
Регулировка фар при
езде за рубежом
Асимметричный свет фар улуч‐
шает обзор дороги со стороны пе‐ реднего пассажира.
Однако при поездках в странах с левосторонним движением не за‐
будьте изменить регулировку фар,
чтобы исключить ослепление води‐
телей встречного транспорта.

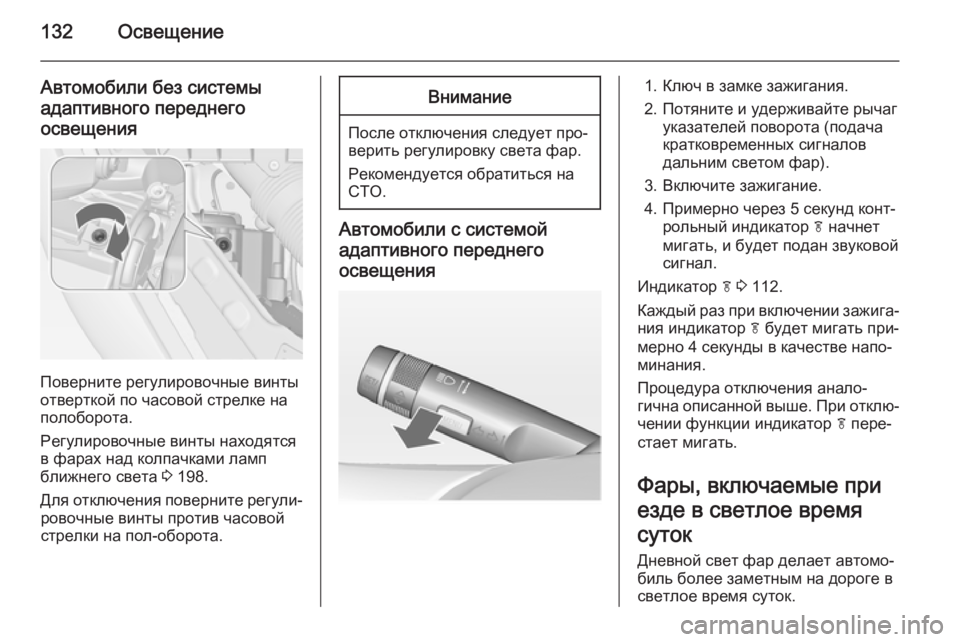

Page 134 of 269

132Освещение
Автомобили без системы
адаптивного переднего
освещения
Поверните регулировочные винты
отверткой по часовой стрелке на
полоборота.
Регулировочные винты находятся
в фарах над колпачками ламп
ближнего света 3 198.
Для отключения поверните регули‐ ровочные винты против часовой
стрелки на пол-оборота.
Внимание
После отключения следует про‐
верить регулировку света фар.
Рекомендуется обратиться на
СТО.
Автомобили с системой
адаптивного переднего
освещения
1. Ключ в замке зажигания.
2. Потяните и удерживайте рычаг указателей поворота (подача
кратковременных сигналов
дальним светом фар).
3. Включите зажигание.
4. Примерно через 5 секунд конт‐ рольный индикатор f начнет
мигать, и будет подан звуковой
сигнал.
Индикатор f 3 112.
Каждый раз при включении зажига‐
ния индикатор f будет мигать при‐
мерно 4 секунды в качестве напо‐
минания.
Процедура отключения анало‐
гична описанной выше. При отклю‐
чении функции индикатор f пере‐
стает мигать.
Фары, включаемые при
езде в светлое время
суток Дневной свет фар делает автомо‐
биль более заметным на дороге в
светлое время суток.
Page 135 of 269

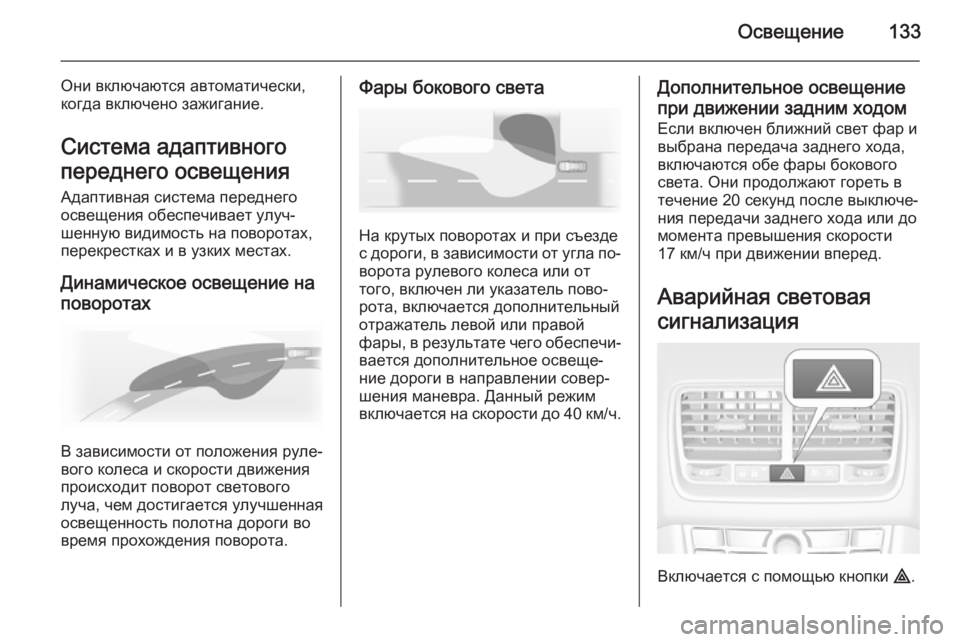

Освещение133
Они включаются автоматически,
когда включено зажигание.
Система адаптивногопереднего освещения
Адаптивная система переднего
освещения обеспечивает улуч‐
шенную видимость на поворотах,
перекрестках и в узких местах.
Динамическое освещение на поворотах
В зависимости от положения руле‐
вого колеса и скорости движения
происходит поворот светового
луча, чем достигается улучшенная
освещенность полотна дороги во
время прохождения поворота.
Фары бокового света
На крутых поворотах и при съезде
с дороги, в зависимости от угла по‐ ворота рулевого колеса или от
того, включен ли указатель пово‐
рота, включается дополнительный
отражатель левой или правой
фары, в результате чего обеспечи‐
вается дополнительное освеще‐
ние дороги в направлении совер‐
шения маневра. Данный режим
включается на скорости до 40 км/ч .
Дополнительное освещение
при движении задним ходом Если включен ближний свет фар и
выбрана передача заднего хода,
включаются обе фары бокового
света. Они продолжают гореть в
течение 20 секунд после выключе‐
ния передачи заднего хода или до
момента превышения скорости
17 км/ч при движении вперед.
Аварийная световая
сигнализация
Включается с помощью кнопки ¨.
Page 136 of 269

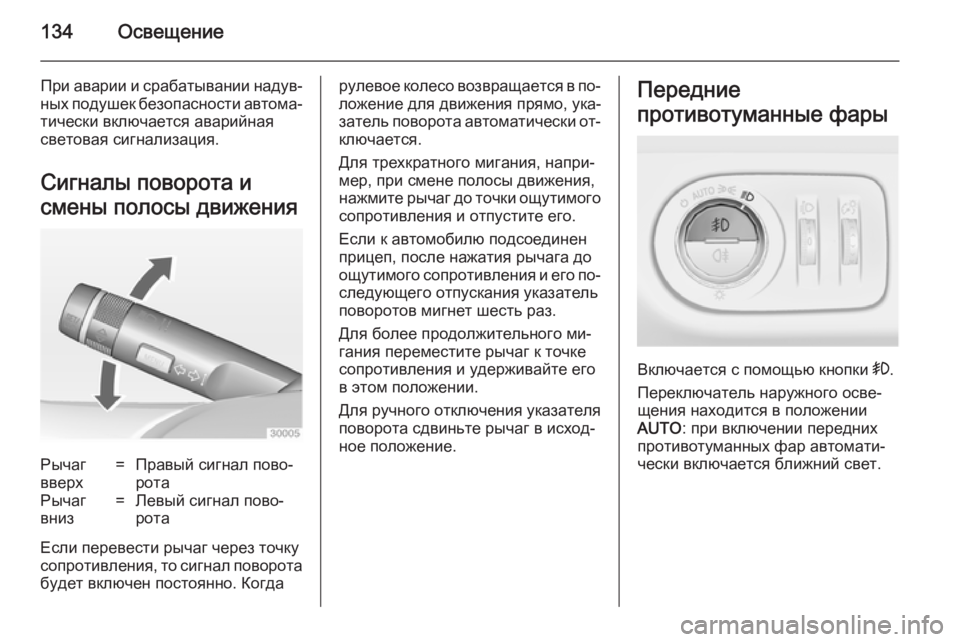

134Освещение
При аварии и срабатывании надув‐
ных подушек безопасности автома‐
тически включается аварийная
световая сигнализация.
Сигналы поворота и
смены полосы движенияРычаг
вверх=Правый сигнал пово‐
ротаРычаг
вниз=Левый сигнал пово‐
рота
Если перевести рычаг через точку
сопротивления, то сигнал поворота будет включен постоянно. Когда
рулевое колесо возвращается в по‐
ложение для движения прямо, ука‐
затель поворота автоматически от‐
ключается.
Для трехкратного мигания, напри‐
мер, при смене полосы движения,
нажмите рычаг до точки ощутимого
сопротивления и отпустите его.
Если к автомобилю подсоединен
прицеп, после нажатия рычага до
ощутимого сопротивления и его по‐ следующего отпускания указатель
поворотов мигнет шесть раз.
Для более продолжительного ми‐
гания переместите рычаг к точке сопротивления и удерживайте его
в этом положении.
Для ручного отключения указателя поворота сдвиньте рычаг в исход‐
ное положение.Передние
противотуманные фары
Включается с помощью кнопки >.
Переключатель наружного осве‐
щения находится в положении
AUTO : при включении передних
противотуманных фар автомати‐
чески включается ближний свет.
Page 137 of 269

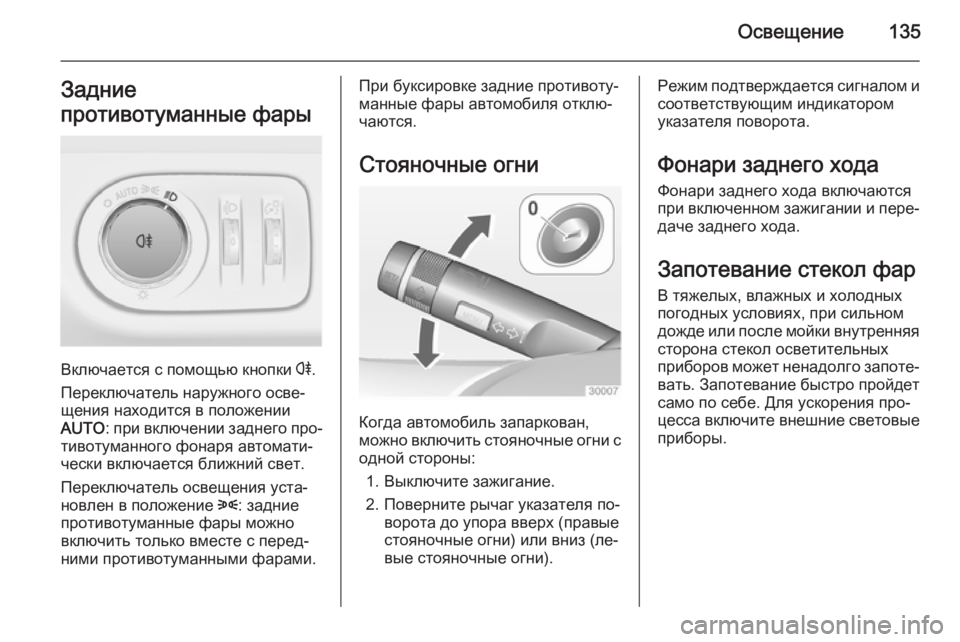

Освещение135Задние
противотуманные фары
Включается с помощью кнопки r.
Переключатель наружного осве‐ щения находится в положении
AUTO : при включении заднего про‐
тивотуманного фонаря автомати‐
чески включается ближний свет.
Переключатель освещения уста‐
новлен в положение 8: задние
противотуманные фары можно включить только вместе с перед‐
ними противотуманными фарами.
При буксировке задние противоту‐
манные фары автомобиля отклю‐
чаются.
Стояночные огни
Когда автомобиль запаркован,
можно включить стояночные огни с
одной стороны:
1. Выключите зажигание.
2. Поверните рычаг указателя по‐ ворота до упора вверх (правыестояночные огни) или вниз (ле‐
вые стояночные огни).
Режим подтверждается сигналом и соответствующим индикатором
указателя поворота.
Фонари заднего хода Фонари заднего хода включаются
при включенном зажигании и пере‐
даче заднего хода.
Запотевание стекол фар В тяжелых, влажных и холодных
погодных условиях, при сильном
дожде или после мойки внутренняя сторона стекол осветительных
приборов может ненадолго запоте‐
вать. Запотевание быстро пройдет само по себе. Для ускорения про‐
цесса включите внешние световые
приборы.
Page 138 of 269

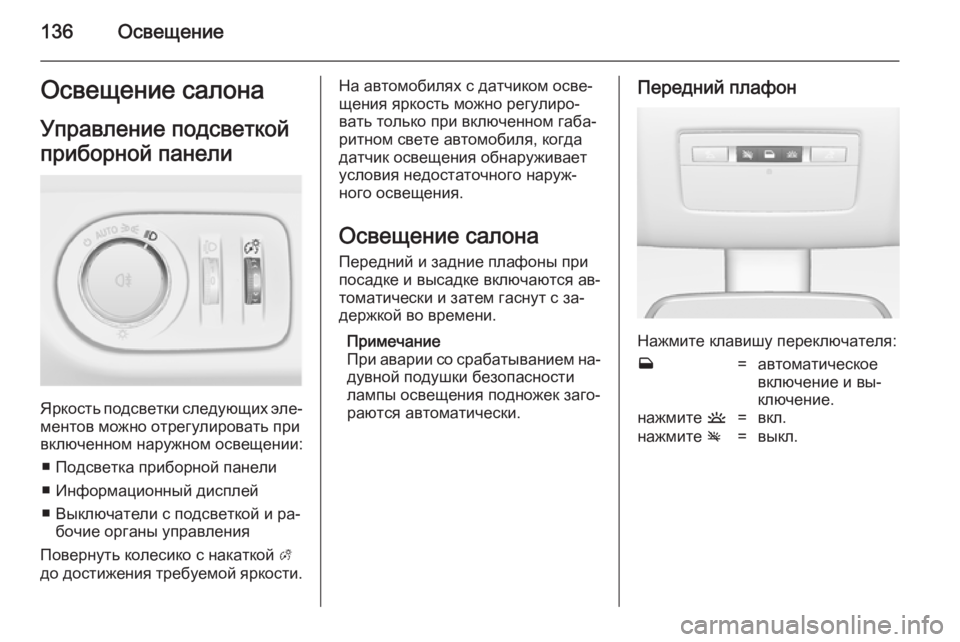

136ОсвещениеОсвещение салонаУправление подсветкой
приборной панели
Яркость подсветки следующих эле‐
ментов можно отрегулировать при
включенном наружном освещении:
■ Подсветка приборной панели
■ Информационный дисплей
■ Выключатели с подсветкой и ра‐ бочие органы управления
Повернуть колесико с накаткой A
до достижения требуемой яркости.
На автомобилях с датчиком осве‐
щения яркость можно регулиро‐
вать только при включенном габа‐
ритном свете автомобиля, когда
датчик освещения обнаруживает
условия недостаточного наруж‐
ного освещения.
Освещение салона
Передний и задние плафоны при посадке и высадке включаются ав‐
томатически и затем гаснут с за‐
держкой во времени.
Примечание
При аварии со срабатыванием на‐ дувной подушки безопасности
лампы освещения подножек заго‐
раются автоматически.Передний плафон
Нажмите клавишу переключателя:
w=автоматическое
включение и вы‐
ключение.нажмите u=вкл.нажмите v=выкл.
Page 139 of 269

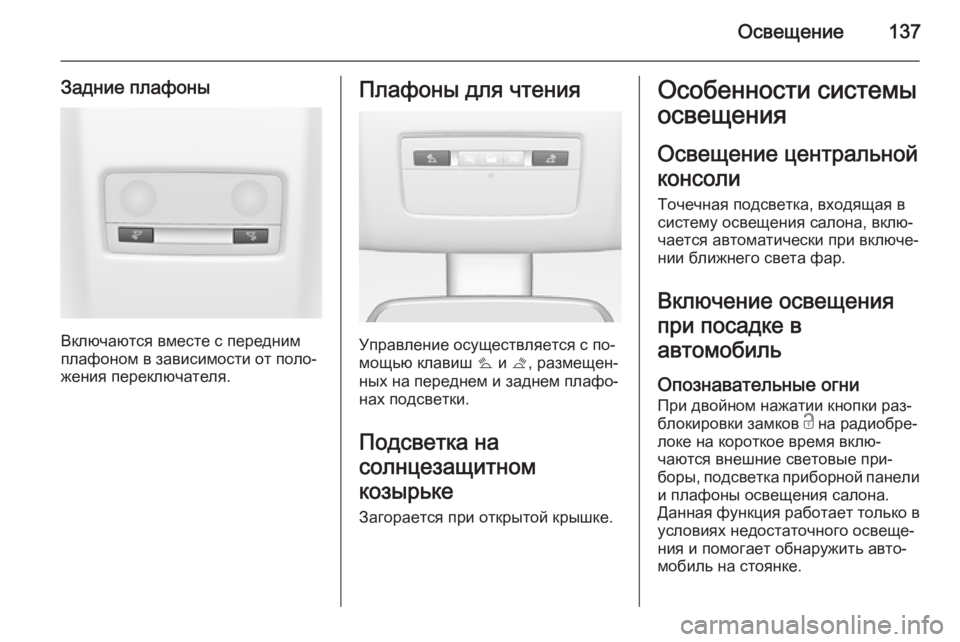

Освещение137
Задние плафоны
Включаются вместе с передним
плафоном в зависимости от поло‐ жения переключателя.
Плафоны для чтения
Управление осуществляется с по‐
мощью клавиш s и t, размещен‐
ных на переднем и заднем плафо‐
нах подсветки.
Подсветка на
солнцезащитном
козырьке
Загорается при открытой крышке.
Особенности системы
освещения
Освещение центральной
консоли
Точечная подсветка, входящая в систему освещения салона, вклю‐
чается автоматически при включе‐
нии ближнего света фар.
Включение освещенияпри посадке в
автомобиль
Опознавательные огни При двойном нажатии кнопки раз‐
блокировки замков c на радиобре‐
локе на короткое время вклю‐
чаются внешние световые при‐
боры, подсветка приборной панели и плафоны освещения салона.
Данная функция работает только в условиях недостаточного освеще‐
ния и помогает обнаружить авто‐
мобиль на стоянке.
Page 140 of 269

138Освещение
Освещение выключается сразу же
после поворота ключа в замке за‐
жигания в положение "1" 3 152.
Активизацию или отключение этой
функции можно изменить в меню
Настройки на информационном
дисплее. Сохранение индиви‐
дуальных настроек автомобиля 3 125.
Для сохранения настроек исполь‐
зуется ключ зажигания 3 23.
Указанные ниже лампы дополни‐
тельно загораются при открывании
двери водителя:
■ Все выключатели
■ Информационный центр води‐ теляВключение освещения
при выходе из
автомобиля
При извлечении ключа зажигания из замка включаются следующие
осветительные приборы:
■ Освещение салона
■ Подсветка панели приборов (только в темное время суток)
Они выключаются автоматически
спустя некоторое время. При от‐
крывании двери водителя оба кон‐
тура освещения будут снова вклю‐
чены.
Лампа освещения подножки заго‐
рается при открывании соответ‐
ствующей двери.
Путь водителю подсвечивается с
помощью внешних световых при‐
боров. Продолжительность интер‐
вала, в течение которого подсветка
остается включенной, может регу‐
лироваться.Включение
1. Выключите зажигание.
2. Выньте ключ из замка зажига‐ ния.
3. Откройте дверь водителя.
4. Потяните рычаг указателей по‐ ворота.
5. Закройте дверь водителя.
Если водительская дверь остается
открытой, лампы погаснут через
2 минуты.
