Уход за автомобилем199
2. Нажать патрон лампы вверх иизвлечь его из рефлектора.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставить патрон лампы в ре‐флектор.
5. Установить крышку и повернуть
ее по часовой стрелке.
Дальний свет
1. Повернуть колпачок 2 против
часовой стрелки и извлечь его.
2. Отсоединить разъем от лампы.
3. Отсоединить пружинный за‐ жим, а затем повернуть его на‐
зад.
4. Извлечь лампу и заменить ее.

200Уход за автомобилем
5. Повернуть пружинный зажимвперед и прикрепить его.
6. Подсоединить разъем к лампе.
7. Установить крышку и повернуть
ее по часовой стрелке.
Лампы указателей поворота/
фары, включаемые при езде в
светлое время суток
1. Повернуть патрон лампы про‐ тив часовой стрелки и извлечь
его.
2. Извлечь лампу накаливания из патрона и заменить лампу.
3. Вставить патрон лампы в ре‐ флектор и повернуть его по ча‐
совой стрелке.
Боковые габаритные огни/ дневные ходовые огни насветодиодах
На другом варианте боковые габа‐ ритные огни и дневные ходовые
огни построены на светодиодах. В
случае неисправности обратитесь
для замены светодиодов на СТО.
Система адаптивного
переднего освещения
Данный тип фар имеет раздельные системы ближнего/дальнего
света 1 (наружные лампы) и допол‐
нительного освещения поворотов
2 (внутренние лампы).

Уход за автомобилем201
Фары ближнего света/
дальнего света
1. Повернуть колпачок 1 против
часовой стрелки и извлечь его.
2. Поверните патрон лампы по ча‐
совой стрелке и освободите
его. Выньте патрон лампы из
отражателя.
3. Отсоединить патрон лампы от разъема, нажав на стопорный
выступ.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
против часовой стрелки.
6. Установить крышку и повернуть
ее по часовой стрелке.
Система освещения
поворотов
1. Поверните защитную крышку 2
против часовой стрелки и уда‐
лите ее.

202Уход за автомобилем
2. Повернуть патрон лампы про‐тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.
3. Отсоедините патрон лампы от разъема, нажав на язычки фик‐
сатора.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Лампы указателей поворота/
фары, включаемые при езде в
светлое время суток Боковые габаритные огни и днев‐
ные ходовые огни построены на
светодиодах. В случае неисправ‐
ности обратитесь для замены све‐
тодиодов на СТО.Противотуманная фара
Доступ к лампам осуществляется
со стороны днища.

Уход за автомобилем203
1. Повернуть патрон лампы про‐тив часовой стрелки и извлечь
его из рефлектора.
2. Отсоединить патрон лампы от разъема, нажав на стопорный
выступ.
3. Извлечь и заменить патрон вместе с лампой.
4. Прикрепить разъем.
5. Вставить патрон лампы в ре‐ флектор.
6. Повернуть патрон лампы по ча‐
совой стрелке и зафиксиро‐
вать.
Передние указатели
поворота
1. Повернуть патрон лампы про‐ тив часовой стрелки и извлечь
его.
2. Повернуть лампу против часо‐ вой стрелки и извлечь ее из пат‐
рона.
3. Заменить лампу. 4. Вставить патрон лампы в ре‐ флектор и повернуть его по ча‐
совой стрелке.

204Уход за автомобилемЗадние фонари
1. Освободить крышку и снять ее.
2. Вручную отвернуть две пласт‐массовые крепежные гайки из‐
нутри.
3. Аккуратно вытянуть фонарь в сборе из крепежных штырьков и
снять его. Проверить, что кабе‐
лепровод остается в требуемом положении.
4. Отсоединить разъем жгута про‐
водов от патрона лампы.
5. Освободить четыре стопорных выступа и извлечь патрон
лампы.

Уход за автомобилем205
6. Извлечь лампу и заменить ее.Задний фонарь и стоп-сигнал
( 1 )
Задний фонарь ( 2)
Указатель поворота ( 3)
Модификация со
светодиодами:
Возможна замена только стоп-
сигнала ( 1) и указателя пово‐
рота ( 2).
7. Вставить патрон лампы в зад‐ ний фонарь в сборе. Подсоеди‐
нить разъем жгута проводов.
Установить фонарь в сборе на
крепежные штырьки и привер‐
нуть крепежные гайки. Закрыть
крышку и зафиксировать ее.
8. Включить зажигание, включить освещение и проверить все
лампы.
Задние фонари в рамке
задней торцевой откидной двери
1. Открыть заднюю торцевую от‐ кидную дверь и снять крышку
отверткой.
2. Нажать на стопорный выступ и извлечь вниз патрон лампы.

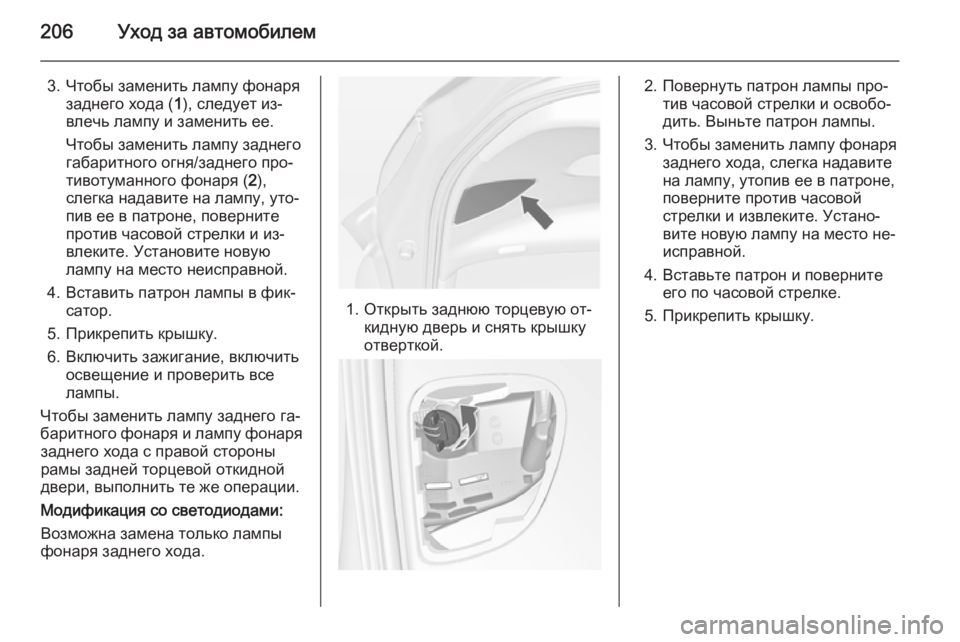

206Уход за автомобилем
3. Чтобы заменить лампу фонарязаднего хода ( 1), следует из‐
влечь лампу и заменить ее.
Чтобы заменить лампу заднего
габаритного огня/заднего про‐
тивотуманного фонаря ( 2),
слегка надавите на лампу, уто‐
пив ее в патроне, поверните
против часовой стрелки и из‐
влеките. Установите новую
лампу на место неисправной.
4. Вставить патрон лампы в фик‐ сатор.
5. Прикрепить крышку.
6. Включить зажигание, включить освещение и проверить все
лампы.
Чтобы заменить лампу заднего га‐ баритного фонаря и лампу фонаря заднего хода с правой стороны
рамы задней торцевой откидной
двери, выполнить те же операции.
Модификация со светодиодами:
Возможна замена только лампы
фонаря заднего хода.
1. Открыть заднюю торцевую от‐ кидную дверь и снять крышку
отверткой.
2. Повернуть патрон лампы про‐ тив часовой стрелки и освобо‐
дить. Выньте патрон лампы.
3. Чтобы заменить лампу фонаря заднего хода, слегка надавите
на лампу, утопив ее в патроне,
поверните против часовой стрелки и извлеките. Устано‐
вите новую лампу на место не‐
исправной.
4. Вставьте патрон и поверните его по часовой стрелке.
5. Прикрепить крышку.

Уход за автомобилем207Боковые указатели
поворота Чтобы заменить лампу, снимите
корпус фонаря:
1. На левой стороне автомобиля сдвиньте фонарь вперед и
выньте его из переднего крыла
начиная с заднего конца.
На правой стороне автомобиля
сдвиньте фонарь назад и
выньте его из переднего крыла
начиная с переднего конца.
2. Поверните патрон против часо‐ вой стрелки и выньте его из кор‐
пуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и поверните его по часовой стрелке.
5. На левой стороне: вставьте пе‐ редний конец в переднее
крыло, сдвиньте вперед и
вставьте задний конец.
На правой стороне: вставьте
передний конец в переднее
крыло, сдвиньте назад и
вставьте передний конец.
Освещение номерного знака

208Уход за автомобилем
1. Вставить отвертку в пазкрышки, нажать вбок и освобо‐
дить пружину.
2. Выньте фонарь вниз, не тяните его за кабель.
3. Выньте патрон из корпуса фо‐наря, повернув его против ча‐
совой стрелки.
4. Извлеките лампу накаливания из патрона и замените лампу.
5. Вставьте патрон в корпус фо‐ наря и поверните по часовойстрелке.
6. Вставьте фонарь в бампер до фиксации.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового
отделения Замену ламп выполнять на стан‐
ции техобслуживания.
Дополнительная подсветка
порога
1. Освободить корпус светорас‐ сеивателя снизу и вынуть его.
