Page 211 of 269

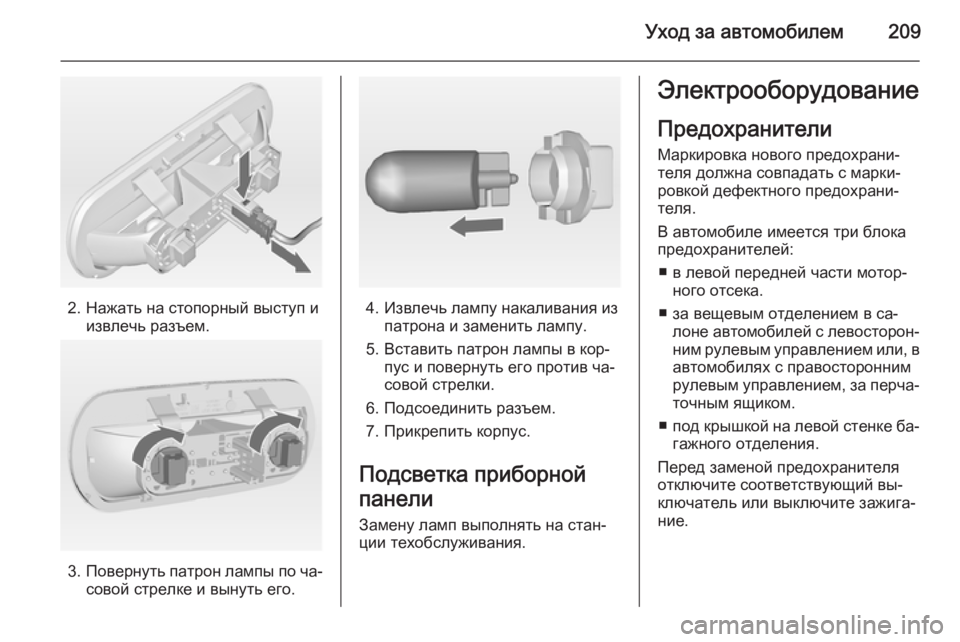

Уход за автомобилем209
2. Нажать на стопорный выступ иизвлечь разъем.
3.Повернуть патрон лампы по ча‐
совой стрелке и вынуть его.
4. Извлечь лампу накаливания из патрона и заменить лампу.
5. Вставить патрон лампы в кор‐ пус и повернуть его против ча‐
совой стрелки.
6. Подсоединить разъем.
7. Прикрепить корпус.
Подсветка приборной
панели Замену ламп выполнять на стан‐
ции техобслуживания.
Электрооборудование
Предохранители
Маркировка нового предохрани‐ теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
■ в левой передней части мотор‐ ного отсека.
■ за вещевым отделением в са‐ лоне автомобилей с левосторон‐
ним рулевым управлением или, в автомобилях с правосторонним
рулевым управлением, за перча‐ точным ящиком.
■ под крышкой на левой стенке ба‐
гажного отделения.
Перед заменой предохранителя отключите соответствующий вы‐ключатель или выключите зажига‐
ние.
Page 212 of 269

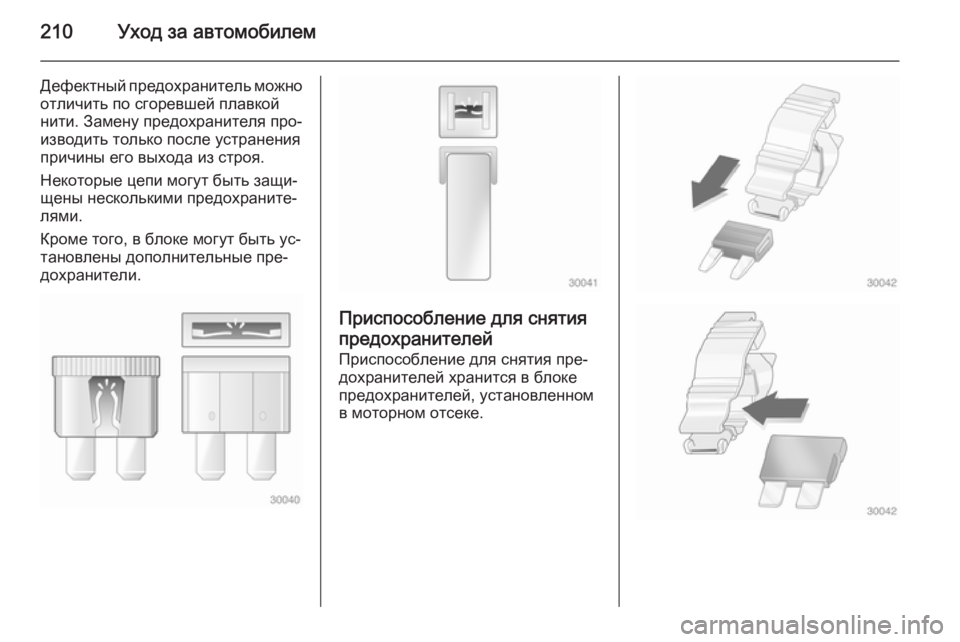

210Уход за автомобилем
Дефектный предохранитель можно
отличить по сгоревшей плавкой
нити. Замену предохранителя про‐
изводить только после устранения
причины его выхода из строя.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.
Приспособление для снятия
предохранителей Приспособление для снятия пре‐
дохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Page 213 of 269

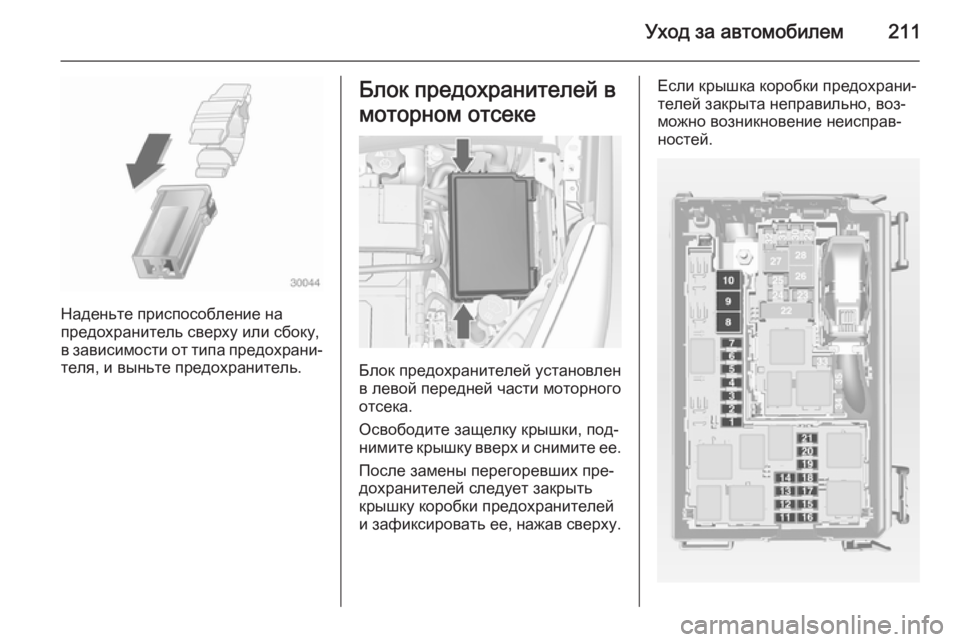

Уход за автомобилем211
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки, под‐
нимите крышку вверх и снимите ее.
После замены перегоревших пре‐
дохранителей следует закрыть
крышку коробки предохранителей
и зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.
Page 214 of 269

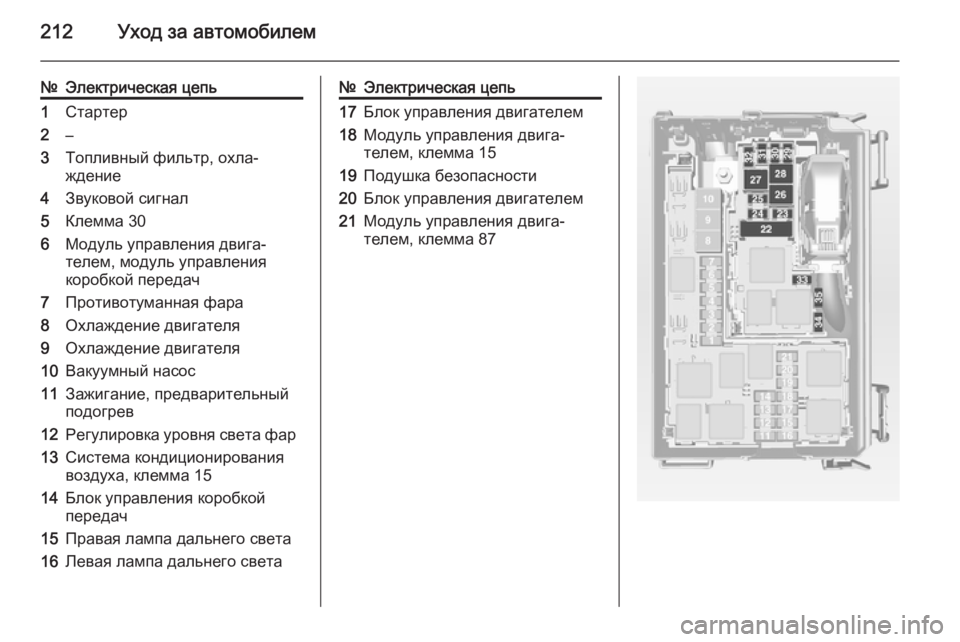

212Уход за автомобилем
№Электрическая цепь1Стартер2–3Топливный фильтр, охла‐
ждение4Звуковой сигнал5Клемма 306Модуль управления двига‐
телем, модуль управления
коробкой передач7Противотуманная фара8Охлаждение двигателя9Охлаждение двигателя10Вакуумный насос11Зажигание, предварительный
подогрев12Регулировка уровня света фар13Система кондиционирования
воздуха, клемма 1514Блок управления коробкой
передач15Правая лампа дальнего света16Левая лампа дальнего света№Электрическая цепь17Блок управления двигателем18Модуль управления двига‐
телем, клемма 1519Подушка безопасности20Блок управления двигателем21Модуль управления двига‐
телем, клемма 87
Page 215 of 269

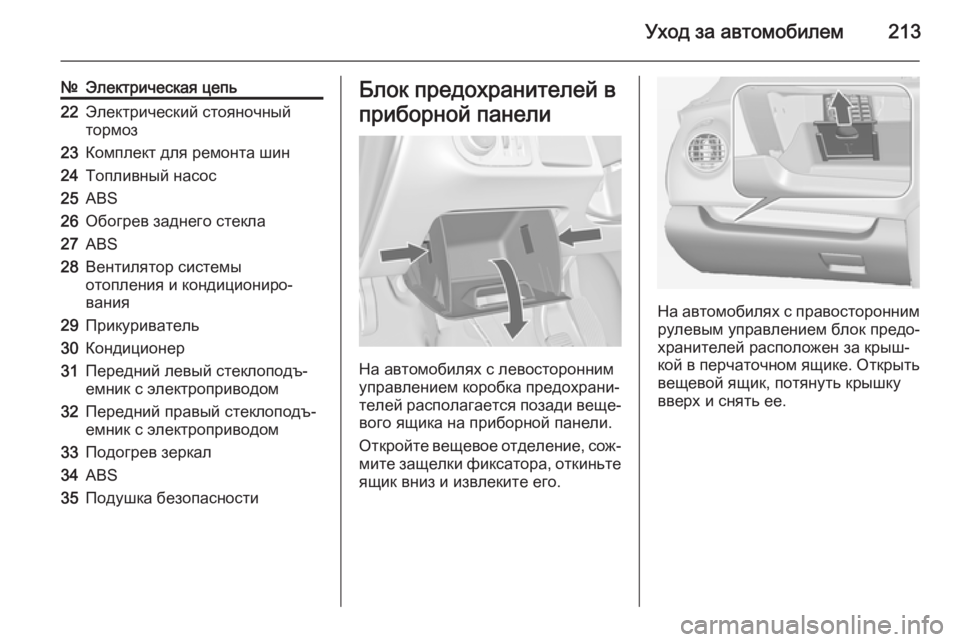

Уход за автомобилем213
№Электрическая цепь22Электрический стояночный
тормоз23Комплект для ремонта шин24Топливный насос25ABS26Обогрев заднего стекла27ABS28Вентилятор системы
отопления и кондициониро‐
вания29Прикуриватель30Кондиционер31Передний левый стеклоподъ‐
емник с электроприводом32Передний правый стеклоподъ‐
емник с электроприводом33Подогрев зеркал34ABS35Подушка безопасностиБлок предохранителей в
приборной панели
На автомобилях с левосторонним
управлением коробка предохрани‐
телей располагается позади веще‐
вого ящика на приборной панели.
Откройте вещевое отделение, сож‐ мите защелки фиксатора, откиньте
ящик вниз и извлеките его.
На автомобилях с правосторонним рулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике. Открыть
вещевой ящик, потянуть крышку
вверх и снять ее.
Page 216 of 269

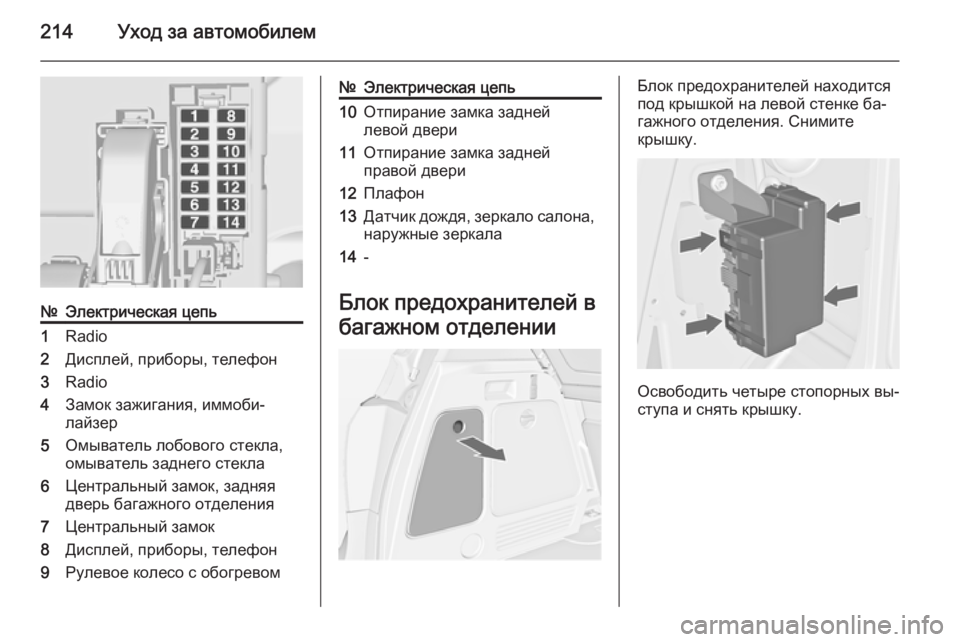

214Уход за автомобилем
№Электрическая цепь1Radio2Дисплей, приборы, телефон3Radio4Замок зажигания, иммоби‐
лайзер5Омыватель лобового стекла,
омыватель заднего стекла6Центральный замок, задняя
дверь багажного отделения7Центральный замок8Дисплей, приборы, телефон9Рулевое колесо с обогревом№Электрическая цепь10Отпирание замка задней
левой двери11Отпирание замка задней
правой двери12Плафон13Датчик дождя, зеркало салона,
наружные зеркала14-
Блок предохранителей в
багажном отделении
Блок предохранителей находится
под крышкой на левой стенке ба‐
гажного отделения. Снимите
крышку.
Освободить четыре стопорных вы‐
ступа и снять крышку.
Page 217 of 269

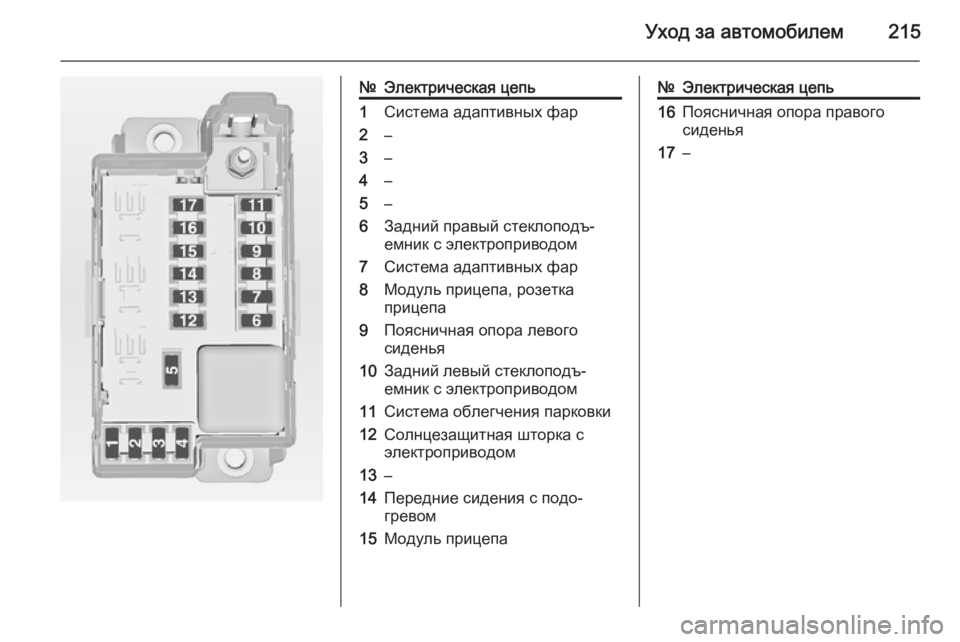

Уход за автомобилем215
№Электрическая цепь1Система адаптивных фар2–3–4–5–6Задний правый стеклоподъ‐
емник с электроприводом7Система адаптивных фар8Модуль прицепа, розетка
прицепа9Поясничная опора левого
сиденья10Задний левый стеклоподъ‐
емник с электроприводом11Система облегчения парковки12Солнцезащитная шторка с
электроприводом13–14Передние сидения с подо‐
гревом15Модуль прицепа№Электрическая цепь16Поясничная опора правого
сиденья17–
Page 218 of 269

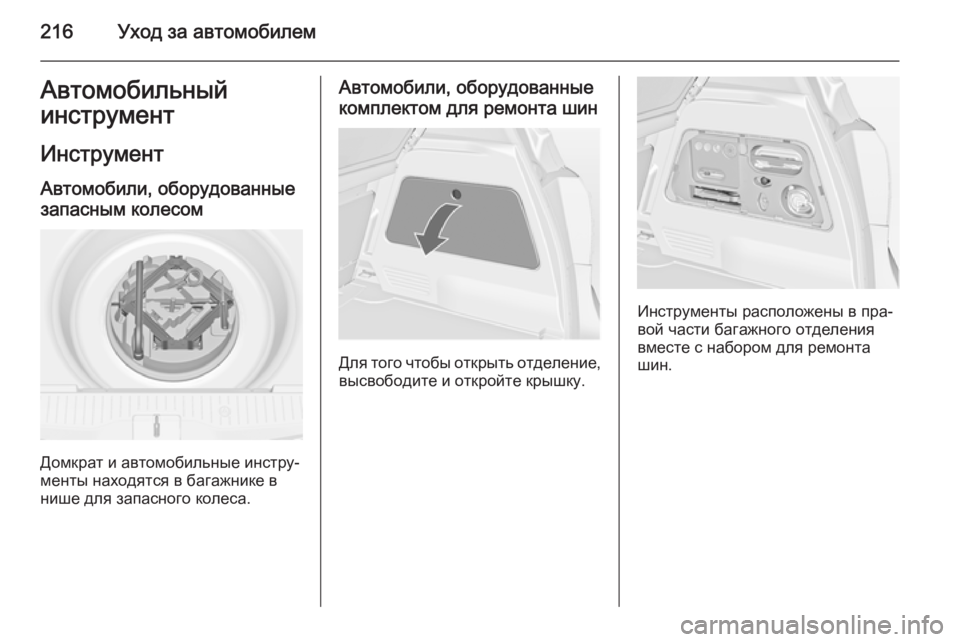

216Уход за автомобилемАвтомобильный
инструмент
Инструмент
Автомобили, оборудованные
запасным колесом
Домкрат и автомобильные инстру‐
менты находятся в багажнике в
нише для запасного колеса.
Автомобили, оборудованные
комплектом для ремонта шин
Для того чтобы открыть отделение, высвободите и откройте крышку.
Инструменты расположены в пра‐
вой части багажного отделения
вместе с набором для ремонта
шин.
Page 219 of 269

Уход за автомобилем217Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,
по возможности, под прямым уг‐
лом. При пересечении острых кро‐
мок можно повредить шину и ко‐
лесо. Во время стоянки не прити‐
райтесь шинами к бордюру.
Регулярно осматривайте колеса на
предмет повреждений. При по‐
вреждении или повышенном из‐
носе обратитесь за помощью на
станцию техобслуживания.
Зимние шины
Зимние шины повышают безопас‐
ность движения при температурах
ниже 7 °C, по этой причине их сле‐
дует устанавливать на все колеса.
В тех странах, где это предусмот‐
рено правилами, установите в поле зрения водителя наклейку с инфор‐мацией о предельной скорости.Обозначение шин
например, 195/65 R 15 91 H195=Ширина шины в мм65=Отношение поперечного
сечения (высота шины к ее
ширине) в %R=Конструкция шины: Ра‐
диальнаяRF=Тип: RunFlat15=Диаметр обода колеса в
дюймах91=Индекс грузоподъемности
шины, например, индекс 91 эквивалентен 615 кгH=Шифр скорости
Шифр скорости:
Q=не более 160 км/чS=не более 180 км/чT=не более 190 км/чH=не более 210 км/чV=не более 240 км/чW=не более 270 км/чДавление в шинах
Давление воздуха в холодных ши‐
нах следует проверять не реже од‐
ного раза за 14 суток и перед дли‐
тельной поездкой. Не забудьте про запасное колесо. Это также отно‐
сится к автомобилям, оснащенным системой предупреждения об ава‐
рийном снижении давления воз‐ духа в шинах или системой конт‐
роля давления воздуха в шинах.
Скрутите колпачок вентиля.
Page 220 of 269

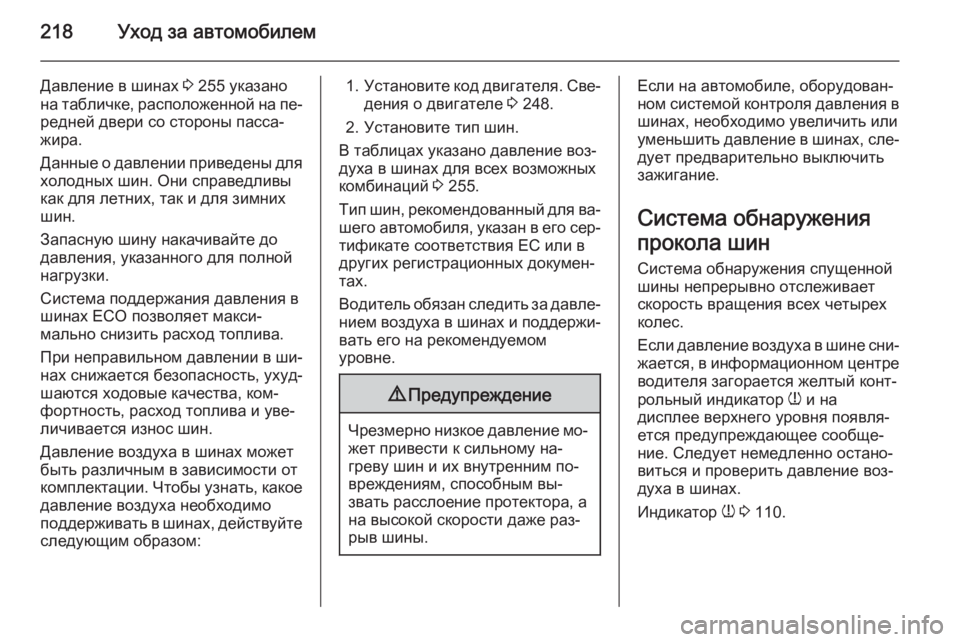

218Уход за автомобилем
Давление в шинах 3 255 указано
на табличке, расположенной на пе‐
редней двери со стороны пасса‐
жира.
Данные о давлении приведены для
холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.
Система поддержания давления в шинах ECO позволяет макси‐
мально снизить расход топлива.
При неправильном давлении в ши‐
нах снижается безопасность, ухуд‐
шаются ходовые качества, ком‐
фортность, расход топлива и уве‐
личивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации. Чтобы узнать, какое давление воздуха необходимо
поддерживать в шинах, действуйте
следующим образом:1. Установите код двигателя. Све‐
дения о двигателе 3 248.
2. Установите тип шин.
В таблицах указано давление воз‐ духа в шинах для всех возможных
комбинаций 3 255.
Тип шин, рекомендованный для ва‐ шего автомобиля, указан в его сер‐
тификате соответствия ЕС или в
других регистрационных докумен‐
тах.
Водитель обязан следить за давле‐ нием воздуха в шинах и поддержи‐ вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление мо‐
жет привести к сильному на‐
греву шин и их внутренним по‐
вреждениям, способным вы‐
звать расслоение протектора, а
на высокой скорости даже раз‐
рыв шины.
Если на автомобиле, оборудован‐
ном системой контроля давления в шинах, необходимо увеличить илиуменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание.
Система обнаружения
прокола шин
Система обнаружения спущенной
шины непрерывно отслеживает
скорость вращения всех четырех
колес.
Если давление воздуха в шине сни‐
жается, в информационном центре
водителя загорается желтый конт‐
рольный индикатор w и на
дисплее верхнего уровня появля‐ ется предупреждающее сообще‐
ние. Следует немедленно остано‐
виться и проверить давление воз‐
духа в шинах.
Индикатор w 3 110.
