OPEL MERIVA 2015.5 Gebruikershandleiding (in Dutch)

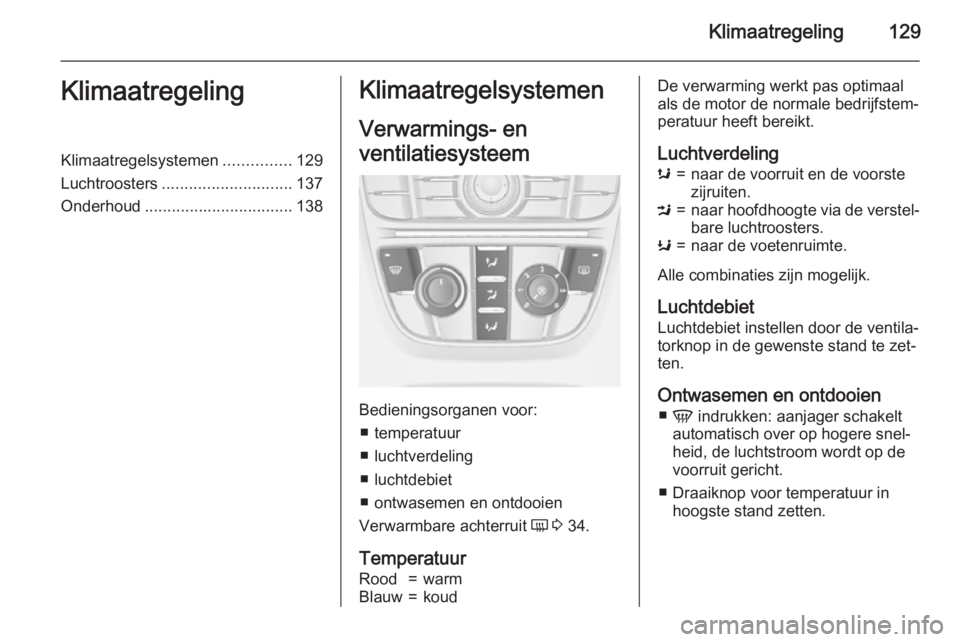

Klimaatregeling129KlimaatregelingKlimaatregelsystemen...............129
Luchtroosters ............................. 137
Onderhoud ................................. 138Klimaatregelsystemen
Verwarmings- en
ventilatiesysteem
Bedieningsorganen voor: ■ temperatuur
■ luchtverdeling
■ luchtdebiet
■ ontwasemen en ontdooien
Verwarmbare achterruit Ü 3 34.
Temperatuur
Rood=warmBlauw=koudDe verwarming werkt pas optimaal
als de motor de normale bedrijfstem‐
peratuur heeft bereikt.
Luchtverdelings=naar de voorruit en de voorste
zijruiten.M=naar hoofdhoogte via de verstel‐
bare luchtroosters.K=naar de voetenruimte.
Alle combinaties zijn mogelijk.
Luchtdebiet
Luchtdebiet instellen door de ventila‐
torknop in de gewenste stand te zet‐
ten.
Ontwasemen en ontdooien ■ V indrukken: aanjager schakelt
automatisch over op hogere snel‐
heid, de luchtstroom wordt op de
voorruit gericht.
■ Draaiknop voor temperatuur in hoogste stand zetten.

130Klimaatregeling
■Verwarming achterruit Ü inschake‐
len.
■ Zijdelingse luchtroosters openen naar wens en op de zijruiten rich‐
ten.
Let op
Als de instellingen voor ontwasemen en ontdooien zijn geselecteerd, is er
geen Autostop mogelijk.
Als de instellingen voor ontwasemen en ontdooien zijn geselecteerd ter‐
wijl de motor in een Autostop is, zal
de motor automatisch herstarten.
Stop/Start-systeem 3 142.Airconditioning
Naast het verwarmings- en ventilatie‐
systeem kunnen de volgende functiesvia het airconditioningssysteem wor‐den geregeld:
n=koeling4=luchtrecirculatie
Verwarmde stoelen ß 3 42, Ver‐
warmd stuurwiel * 3 85.
Koeling n
Druk op
n om naar koeling om te
schakelen. De activering wordt aan‐
geduid door de LED in de toets. Koe‐ ling werkt alleen bij een draaiende
motor en ingeschakelde ventilator
van de klimaatregeling.
Druk opnieuw op n om koeling uit te
schakelen.
De airconditioning koelt en ontvoch‐
tigt (droogt) de lucht wanneer de bui‐
tentemperatuur iets boven het vries‐
punt ligt. Er kan zich dan condens vormen en onder de auto op de grond
druppelen.

Klimaatregeling131

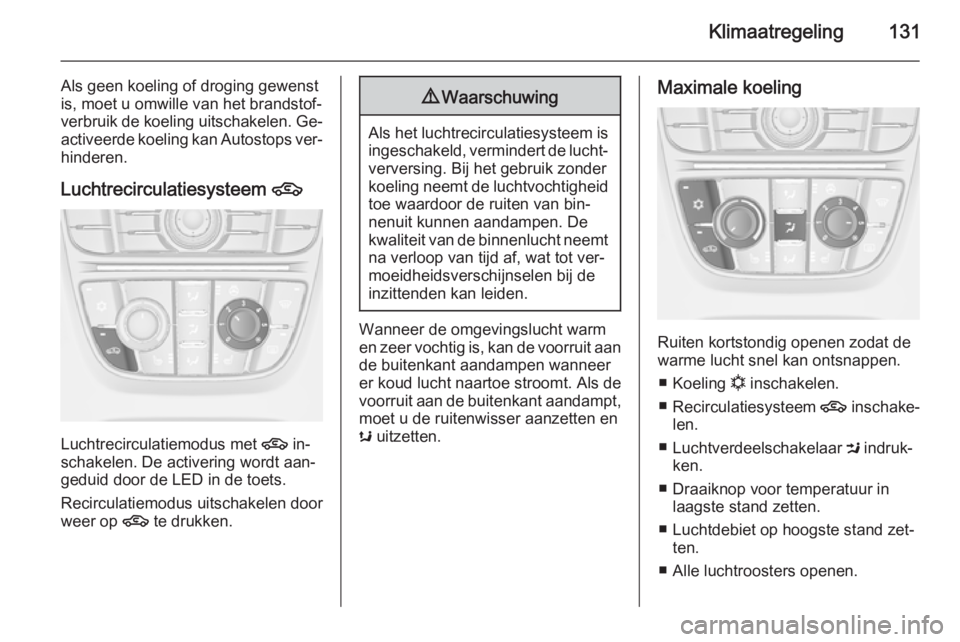

Als geen koeling of droging gewenst
is, moet u omwille van het brandstof‐
verbruik de koeling uitschakelen. Ge‐
activeerde koeling kan Autostops ver‐ hinderen.
Luchtrecirculatiesysteem 4
Luchtrecirculatiemodus met
4 in‐
schakelen. De activering wordt aan‐
geduid door de LED in de toets.
Recirculatiemodus uitschakelen door
weer op 4 te drukken.
9Waarschuwing
Als het luchtrecirculatiesysteem is
ingeschakeld, vermindert de lucht‐verversing. Bij het gebruik zonder
koeling neemt de luchtvochtigheid
toe waardoor de ruiten van bin‐
nenuit kunnen aandampen. De
kwaliteit van de binnenlucht neemt
na verloop van tijd af, wat tot ver‐
moeidheidsverschijnselen bij de
inzittenden kan leiden.
Wanneer de omgevingslucht warm
en zeer vochtig is, kan de voorruit aan
de buitenkant aandampen wanneer
er koud lucht naartoe stroomt. Als de
voorruit aan de buitenkant aandampt, moet u de ruitenwisser aanzetten en
s uitzetten.
Maximale koeling
Ruiten kortstondig openen zodat de
warme lucht snel kan ontsnappen.
■ Koeling n inschakelen.
■ Recirculatiesysteem 4 inschake‐
len.
■ Luchtverdeelschakelaar M indruk‐
ken.
■ Draaiknop voor temperatuur in laagste stand zetten.
■ Luchtdebiet op hoogste stand zet‐ ten.
■ Alle luchtroosters openen.

132Klimaatregeling

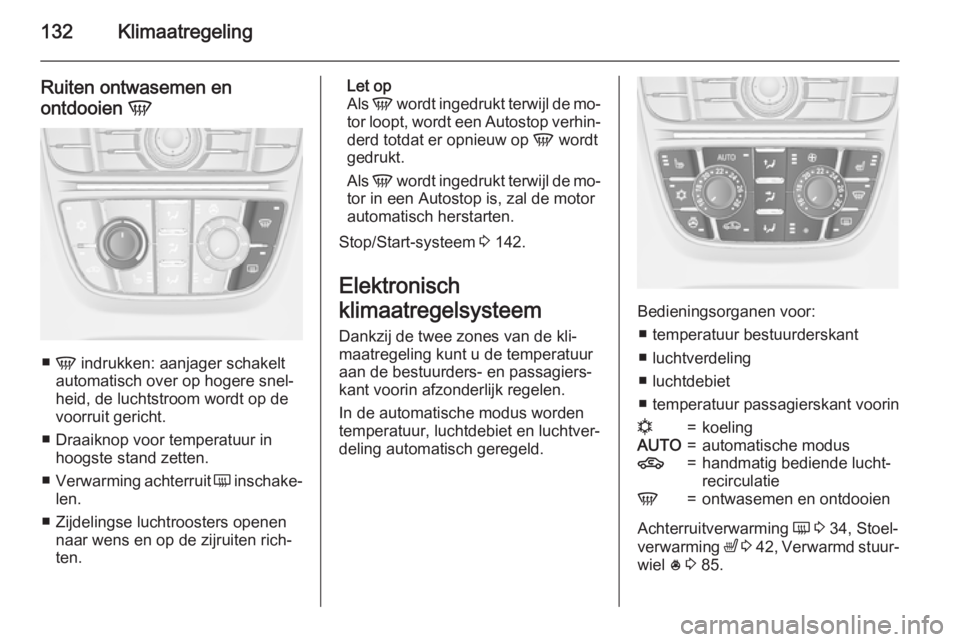

Ruiten ontwasemen enontdooien V
■
V indrukken: aanjager schakelt
automatisch over op hogere snel‐
heid, de luchtstroom wordt op de
voorruit gericht.
■ Draaiknop voor temperatuur in hoogste stand zetten.
■ Verwarming achterruit Ü inschake‐
len.
■ Zijdelingse luchtroosters openen naar wens en op de zijruiten rich‐
ten.
Let op
Als V wordt ingedrukt terwijl de mo‐
tor loopt, wordt een Autostop verhin‐
derd totdat er opnieuw op V wordt
gedrukt.
Als V wordt ingedrukt terwijl de mo‐
tor in een Autostop is, zal de motor
automatisch herstarten.
Stop/Start-systeem 3 142.
Elektronisch
klimaatregelsysteem
Dankzij de twee zones van de kli‐
maatregeling kunt u de temperatuur
aan de bestuurders- en passagiers‐
kant voorin afzonderlijk regelen.
In de automatische modus worden
temperatuur, luchtdebiet en luchtver‐
deling automatisch geregeld.
Bedieningsorganen voor:
■ temperatuur bestuurderskant
■ luchtverdeling
■ luchtdebiet
■ temperatuur passagierskant voorin
n=koelingAUTO=automatische modus4=handmatig bediende lucht‐
recirculatieV=ontwasemen en ontdooien
Achterruitverwarming Ü 3 34, Stoel‐
verwarming ß 3 42 , Verwarmd stuur‐
wiel * 3 85.

Klimaatregeling133

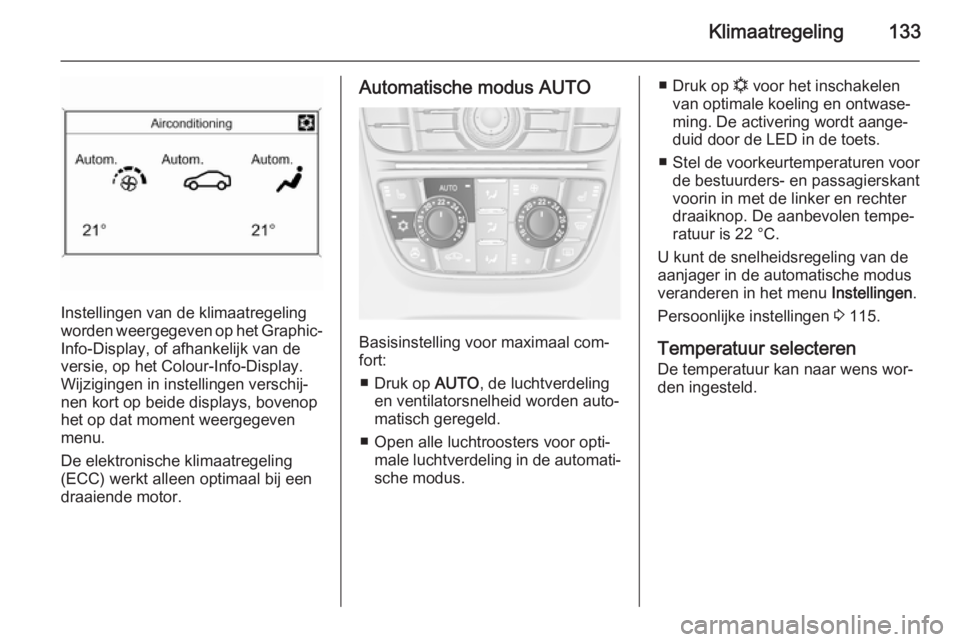

Instellingen van de klimaatregeling
worden weergegeven op het Graphic- Info-Display, of afhankelijk van deversie, op het Colour-Info-Display.
Wijzigingen in instellingen verschij‐
nen kort op beide displays, bovenop
het op dat moment weergegeven
menu.
De elektronische klimaatregeling
(ECC) werkt alleen optimaal bij een
draaiende motor.
Automatische modus AUTO
Basisinstelling voor maximaal com‐
fort:
■ Druk op AUTO, de luchtverdeling
en ventilatorsnelheid worden auto‐
matisch geregeld.
■ Open alle luchtroosters voor opti‐ male luchtverdeling in de automati‐
sche modus.
■ Druk op n voor het inschakelen
van optimale koeling en ontwase‐
ming. De activering wordt aange‐
duid door de LED in de toets.
■ Stel de voorkeurtemperaturen voor
de bestuurders- en passagierskant
voorin in met de linker en rechter
draaiknop. De aanbevolen tempe‐
ratuur is 22 °C.
U kunt de snelheidsregeling van de
aanjager in de automatische modus
veranderen in het menu Instellingen.
Persoonlijke instellingen 3 115.
Temperatuur selecteren De temperatuur kan naar wens wor‐
den ingesteld.

134Klimaatregeling

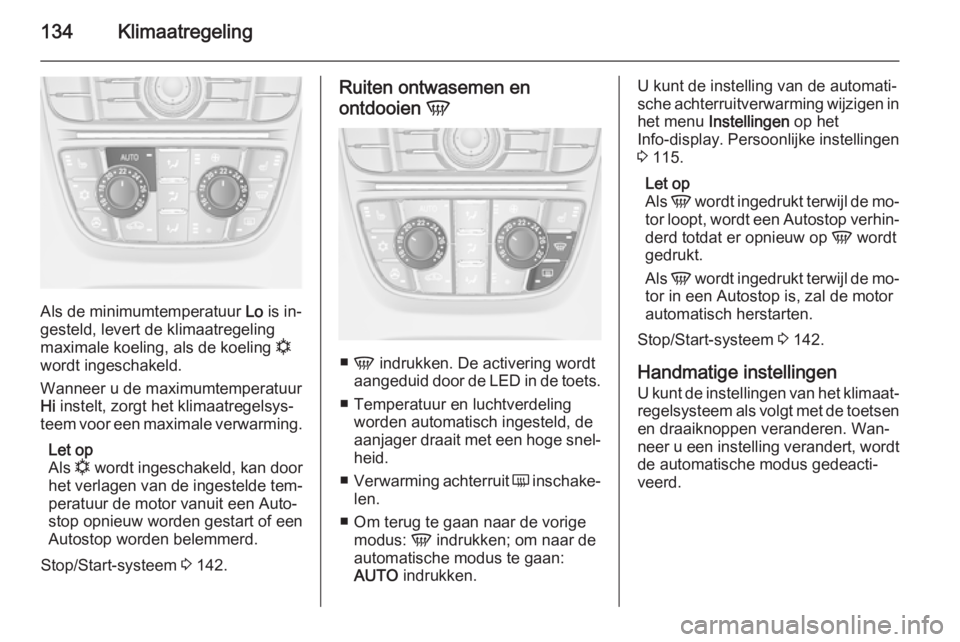

Als de minimumtemperatuur Lo is in‐
gesteld, levert de klimaatregeling
maximale koeling, als de koeling n
wordt ingeschakeld.
Wanneer u de maximumtemperatuur
Hi instelt, zorgt het klimaatregelsys‐
teem voor een maximale verwarming.
Let op
Als n wordt ingeschakeld, kan door
het verlagen van de ingestelde tem‐
peratuur de motor vanuit een Auto‐
stop opnieuw worden gestart of een
Autostop worden belemmerd.
Stop/Start-systeem 3 142.
Ruiten ontwasemen en
ontdooien V
■
V indrukken. De activering wordt
aangeduid door de LED in de toets.
■ Temperatuur en luchtverdeling worden automatisch ingesteld, de
aanjager draait met een hoge snel‐
heid.
■ Verwarming achterruit Ü inschake‐
len.
■ Om terug te gaan naar de vorige modus: V indrukken; om naar de
automatische modus te gaan:
AUTO indrukken.
U kunt de instelling van de automati‐
sche achterruitverwarming wijzigen in
het menu Instellingen op het
Info-display . Persoonlijke instellingen
3 115.
Let op
Als V wordt ingedrukt terwijl de mo‐
tor loopt, wordt een Autostop verhin‐
derd totdat er opnieuw op V wordt
gedrukt.
Als V wordt ingedrukt terwijl de mo‐
tor in een Autostop is, zal de motor
automatisch herstarten.
Stop/Start-systeem 3 142.
Handmatige instellingen U kunt de instellingen van het klimaat‐
regelsysteem als volgt met de toetsen
en draaiknoppen veranderen. Wan‐
neer u een instelling verandert, wordt
de automatische modus gedeacti‐
veerd.

Klimaatregeling135
Luchtdebiet Z
Druk op de onderste knop om de ven‐
tilatorsnelheid te verlagen of op de
bovenste knop om deze te verhogen,
zoals afgebeeld in de illustratie. U
herkent de aanjagersnelheid aan het
aantal segmenten op het display.
Wanneer u de onderste toets langer
indrukt: de aanjager en koeling wor‐
den uitgeschakeld.
Wanneer u de bovenste toets langer
indrukt: de aanjager draait met de
maximumsnelheid.
Automatische modus opnieuw in‐
schakelen: AUTO indrukken.
Luchtverdeling s, M , K
Druk op de desbetreffende knop voor
de gewenste afstelling. De activering
wordt aangeduid door de LED in de
toets.
s=naar de voorruit en de voorste
zijruiten.M=naar hoofdhoogte via de verstel‐ bare luchtroosters.K=naar de voetenruimte.
Alle combinaties zijn mogelijk.
Automatische modus opnieuw in‐
schakelen: AUTO indrukken.
Koeling n
Druk op
n om naar koeling om te
schakelen. De activering wordt aan‐
geduid door de LED in de toets. Koe‐ ling werkt alleen bij een draaiende
motor en ingeschakelde ventilator
van de klimaatregeling.
Druk opnieuw op n om koeling uit te
schakelen.
De airconditioning koelt en ontvoch‐
tigt (droogt) de lucht vanaf een be‐
paalde buitentemperatuur. Er kan
zich dan condens vormen en onder
de auto op de grond druppelen.

136Klimaatregeling

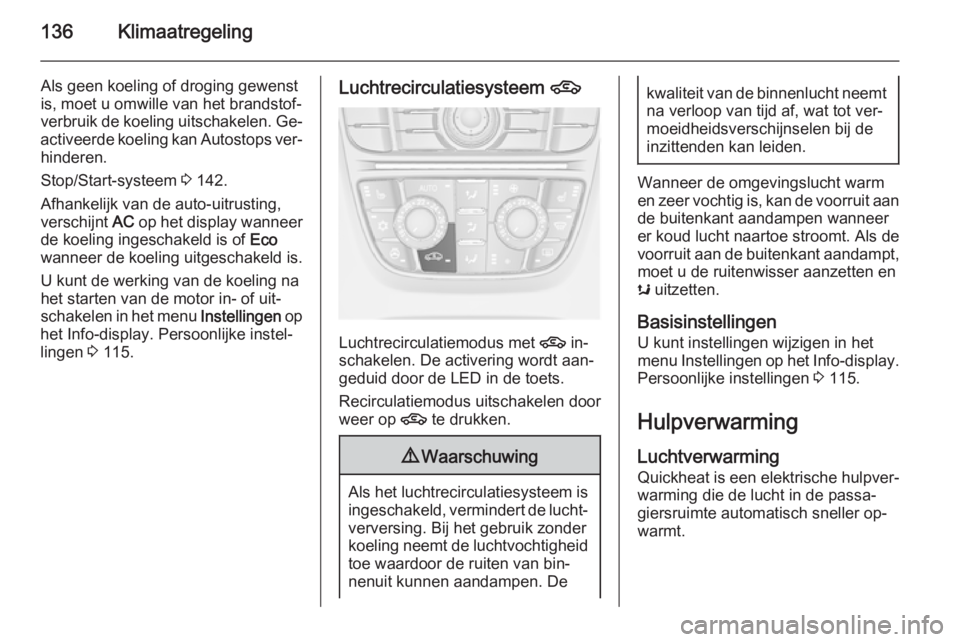

Als geen koeling of droging gewenst
is, moet u omwille van het brandstof‐
verbruik de koeling uitschakelen. Ge‐
activeerde koeling kan Autostops ver‐ hinderen.
Stop/Start-systeem 3 142.
Afhankelijk van de auto-uitrusting, verschijnt AC op het display wanneer
de koeling ingeschakeld is of Eco
wanneer de koeling uitgeschakeld is.
U kunt de werking van de koeling na
het starten van de motor in- of uit‐
schakelen in het menu Instellingen op
het Info-display. Persoonlijke instel‐ lingen 3 115.Luchtrecirculatiesysteem 4
Luchtrecirculatiemodus met
4 in‐
schakelen. De activering wordt aan‐
geduid door de LED in de toets.
Recirculatiemodus uitschakelen door
weer op 4 te drukken.
9Waarschuwing
Als het luchtrecirculatiesysteem is
ingeschakeld, vermindert de lucht‐verversing. Bij het gebruik zonder
koeling neemt de luchtvochtigheid
toe waardoor de ruiten van bin‐
nenuit kunnen aandampen. De
kwaliteit van de binnenlucht neemt
na verloop van tijd af, wat tot ver‐
moeidheidsverschijnselen bij de
inzittenden kan leiden.
Wanneer de omgevingslucht warm
en zeer vochtig is, kan de voorruit aan
de buitenkant aandampen wanneer
er koud lucht naartoe stroomt. Als de
voorruit aan de buitenkant aandampt, moet u de ruitenwisser aanzetten en
s uitzetten.
Basisinstellingen U kunt instellingen wijzigen in het
menu Instellingen op het Info-display.
Persoonlijke instellingen 3 115.
Hulpverwarming
Luchtverwarming
Quickheat is een elektrische hulpver‐ warming die de lucht in de passa‐
giersruimte automatisch sneller op‐
warmt.

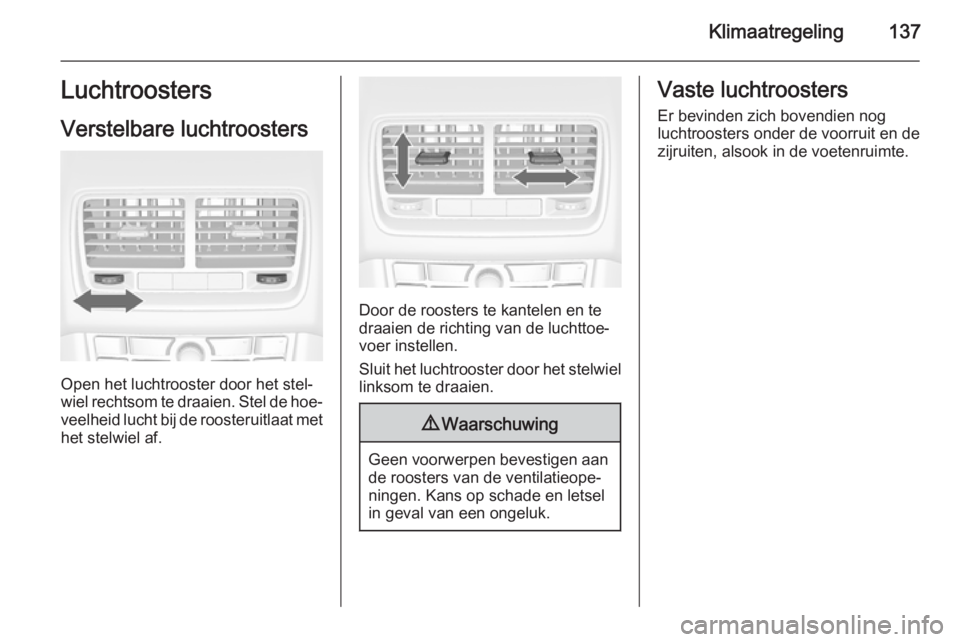

Klimaatregeling137Luchtroosters
Verstelbare luchtroosters
Open het luchtrooster door het stel‐
wiel rechtsom te draaien. Stel de hoe‐ veelheid lucht bij de roosteruitlaat met
het stelwiel af.
Door de roosters te kantelen en te
draaien de richting van de luchttoe‐
voer instellen.
Sluit het luchtrooster door het stelwiel linksom te draaien.
9 Waarschuwing
Geen voorwerpen bevestigen aan
de roosters van de ventilatieope‐
ningen. Kans op schade en letsel
in geval van een ongeluk.
Vaste luchtroosters
Er bevinden zich bovendien nog
luchtroosters onder de voorruit en de
zijruiten, alsook in de voetenruimte.

138KlimaatregelingOnderhoud
Luchtinlaat
De luchtinlaat naar de motorruimte
onder aan de voorkant van de voorruit moet voor voldoende luchttoevoer
vrijgehouden worden. Bladeren, vuil
of sneeuw verwijderen.
Pollenfilter
Filtering lucht
passagierscompartiment Als de auto is uitgevoerd met een ver‐
warmings- en ventilatiesysteem of
met een airconditioningssysteem,
wordt de lucht in de cabine door mid‐
del van een deeltjesfilter gezuiverd
van vaste deeltjes als pollen, stof,
schimmel en bacteriën.
Als de auto is uitgevoerd met een
elektronisch klimaatregelsysteem,
wordt de lucht in de cabine door mid‐
del van een actieve-koolstoffilter ge‐
zuiverd van vaste deeltjes als pollen,
stof, schimmel en bacteriën. Een ex‐
tra laag actieve koolstof neemt on‐
aangename geurtjes weg.Airconditioning regelmatig
aanzetten
Om te zorgen dat het systeem goed
blijft werken, moet de koeling een‐
maal per maand, ongeacht de weers‐
gesteldheid of het seizoen, enkele mi‐
nuten worden ingeschakeld. Bij te
lage buitentemperaturen kan de koe‐
ling niet worden ingeschakeld.
Service
Om de koeling optimaal te laten wer‐
ken, is het raadzaam het klimaatre‐
gelsysteem jaarlijks te laten controle‐
ren, te beginnen 3 jaar na aflevering
van de nieuwe auto, te weten:
■ functie- en druktest
■ werking van de verwarming
■ lektest
■ controle van de aandrijfriemen
■ afvoer van condensor en verdam‐ per reinigen
■ prestatietest
