OPEL MERIVA 2015.5 Instruktionsbok

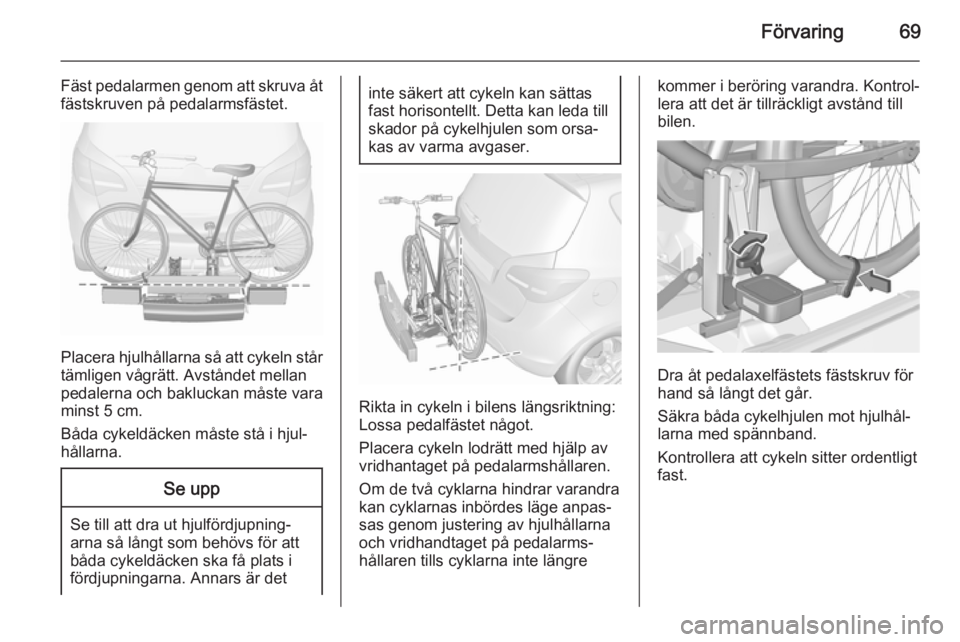

Förvaring69
Fäst pedalarmen genom att skruva åt
fästskruven på pedalarmsfästet.
Placera hjulhållarna så att cykeln står
tämligen vågrätt. Avståndet mellan
pedalerna och bakluckan måste vara
minst 5 cm.
Båda cykeldäcken måste stå i hjul‐
hållarna.
Se upp
Se till att dra ut hjulfördjupning‐
arna så långt som behövs för att
båda cykeldäcken ska få plats i
fördjupningarna. Annars är det
inte säkert att cykeln kan sättas
fast horisontellt. Detta kan leda till skador på cykelhjulen som orsa‐
kas av varma avgaser.
Rikta in cykeln i bilens längsriktning:
Lossa pedalfästet något.
Placera cykeln lodrätt med hjälp av
vridhantaget på pedalarmshållaren.
Om de två cyklarna hindrar varandra
kan cyklarnas inbördes läge anpas‐
sas genom justering av hjulhållarna och vridhandtaget på pedalarms‐
hållaren tills cyklarna inte längre
kommer i beröring varandra. Kontrol‐
lera att det är tillräckligt avstånd till
bilen.
Dra åt pedalaxelfästets fästskruv för
hand så långt det går.
Säkra båda cykelhjulen mot hjulhål‐
larna med spännband.
Kontrollera att cykeln sitter ordentligt
fast.

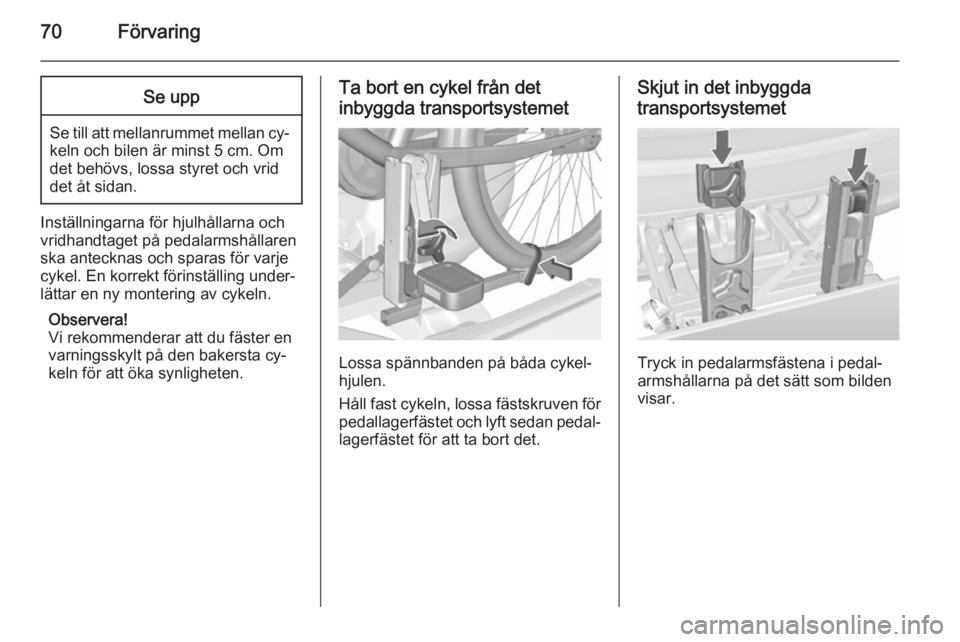

70FörvaringSe upp
Se till att mellanrummet mellan cy‐keln och bilen är minst 5 cm. Om
det behövs, lossa styret och vrid
det åt sidan.
Inställningarna för hjulhållarna och vridhandtaget på pedalarmshållaren
ska antecknas och sparas för varje
cykel. En korrekt förinställing under‐
lättar en ny montering av cykeln.
Observera!
Vi rekommenderar att du fäster en varningsskylt på den bakersta cy‐
keln för att öka synligheten.
Ta bort en cykel från det
inbyggda transportsystemet
Lossa spännbanden på båda cykel‐
hjulen.
Håll fast cykeln, lossa fästskruven för pedallagerfästet och lyft sedan pedal‐
lagerfästet för att ta bort det.
Skjut in det inbyggda
transportsystemet
Tryck in pedalarmsfästena i pedal‐
armshållarna på det sätt som bilden
visar.

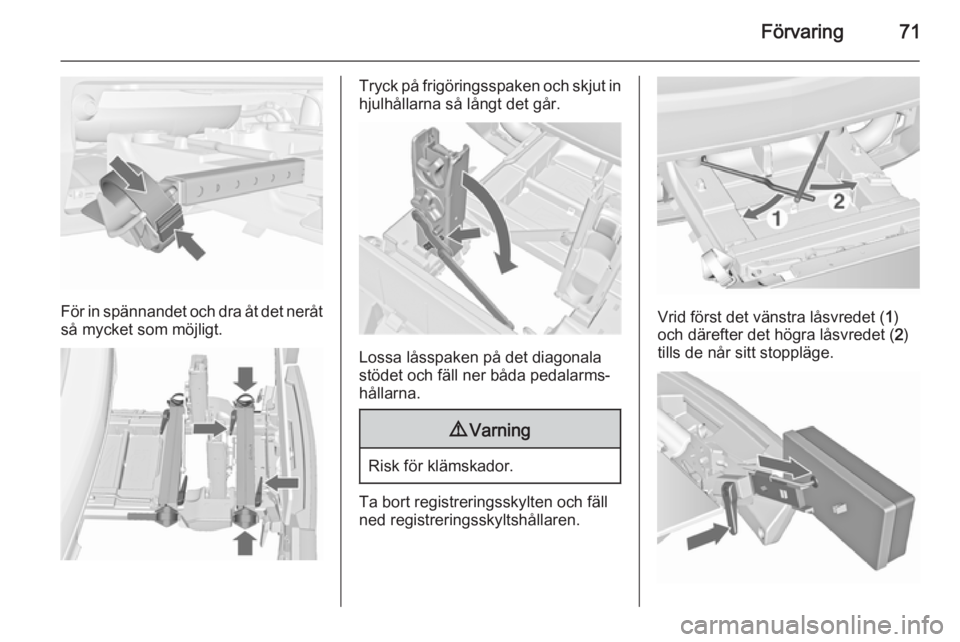

Förvaring71
För in spännandet och dra åt det neråt
så mycket som möjligt.
Tryck på frigöringsspaken och skjut in hjulhållarna så långt det går.
Lossa låsspaken på det diagonala
stödet och fäll ner båda pedalarms‐
hållarna.
9 Varning
Risk för klämskador.
Ta bort registreringsskylten och fäll
ned registreringsskyltshållaren.
Vrid först det vänstra låsvredet ( 1)
och därefter det högra låsvredet ( 2)
tills de når sitt stoppläge.

72Förvaring
Tryck spännspaken neråt och dra ut
båda lamphållarna ur fästena.
Fäll in lampstöden på baklyktornas
baksidor.
Placera först det främre ( 1) och sedan
det bakre ( 2) bakljuset i förvarings‐
groparna och tryck ner dem så långt
det går. Tryck in kablarna helt i alla
styrningar för att undvika skador.
Öppna bakluckan.
Tryck frigöringsspaken uppåt och håll
den så. Lyft systemet något och tryck in det i stötfångaren tills det låser fast.
Frigöringsspaken måste återgå till ut‐
gångsläget.
9 Varning
Om systemet inte kan gå i ingrepp
korrekt bör du uppsöka en verk‐stad.
Lastrum
Fälla ner baksätets ryggstöd Baksätets ryggstöd är uppdelat i tre
delar. Alla delar kan fällas ned och
sänkas separat för att öka storleken
på lastrummet.9 Varning
Förvara inte föremål under eller
bakom sätena. Föremålen kan
skadas eller förhindra att sätena spärras ordentligt i styrskenorna.
Ett helt plant lastutrymme skapas när baksätets ryggstöd fälls ned.
Se upp
Fäll inte ned yttersätenas ryggstöd
medan sätena är i det inre läget.
Sätena kan skadas.
Ta om nödvändigt bort lastrummets
insynsskydd 3 74.
Tryck ned nackskydden genom att
trycka in båda spärrarna.

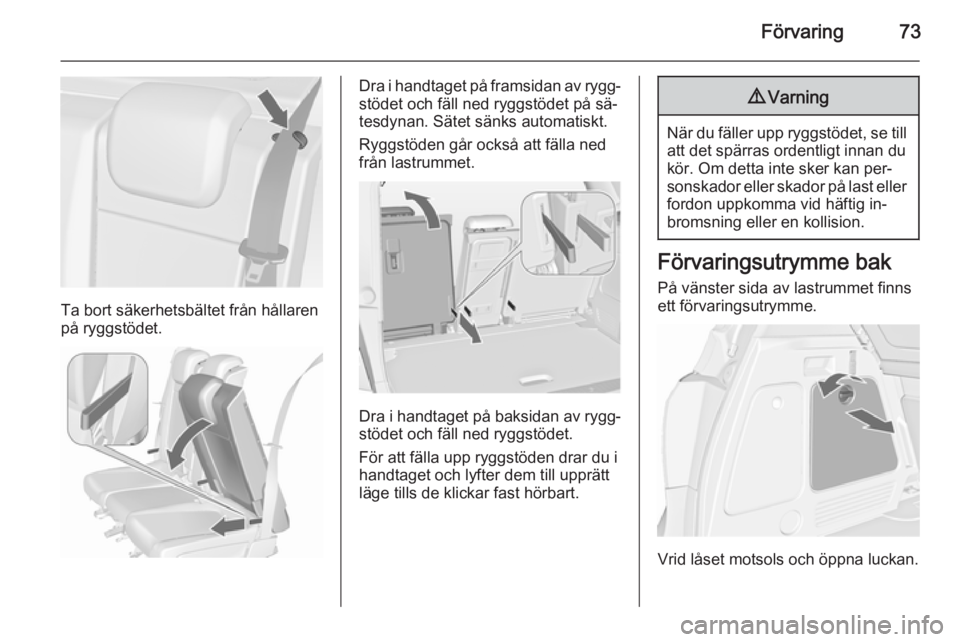

Förvaring73
Ta bort säkerhetsbältet från hållaren
på ryggstödet.
Dra i handtaget på framsidan av rygg‐ stödet och fäll ned ryggstödet på sä‐
tesdynan. Sätet sänks automatiskt.
Ryggstöden går också att fälla ned
från lastrummet.
Dra i handtaget på baksidan av rygg‐
stödet och fäll ned ryggstödet.
För att fälla upp ryggstöden drar du i
handtaget och lyfter dem till upprätt
läge tills de klickar fast hörbart.
9 Varning
När du fäller upp ryggstödet, se till
att det spärras ordentligt innan du
kör. Om detta inte sker kan per‐ sonskador eller skador på last eller
fordon uppkomma vid häftig in‐
bromsning eller en kollision.
Förvaringsutrymme bak
På vänster sida av lastrummet finns
ett förvaringsutrymme.
Vrid låset motsols och öppna luckan.

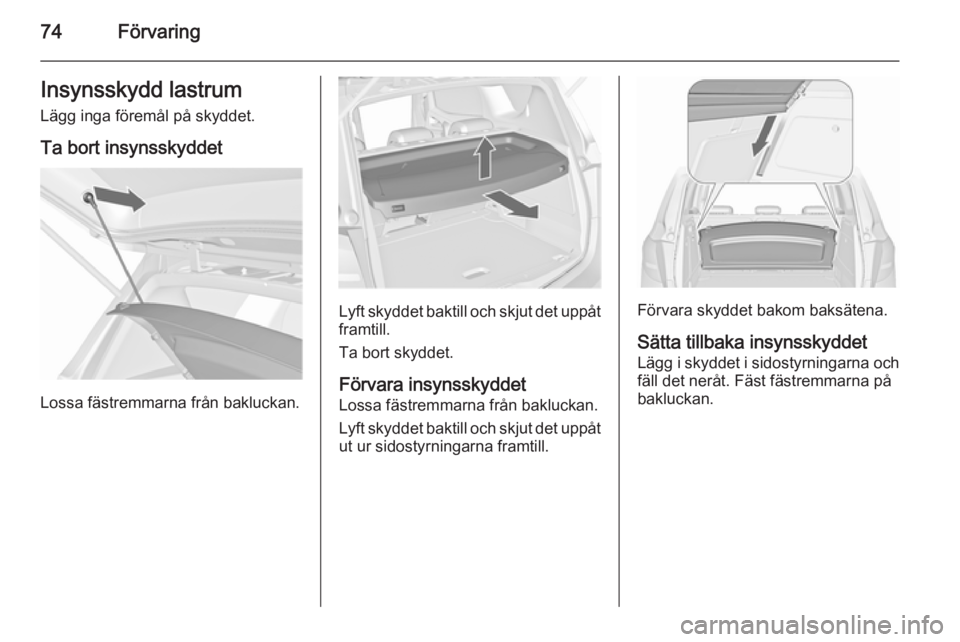

74FörvaringInsynsskydd lastrum
Lägg inga föremål på skyddet.
Ta bort insynsskyddet
Lossa fästremmarna från bakluckan.
Lyft skyddet baktill och skjut det uppåtframtill.
Ta bort skyddet.
Förvara insynsskyddet Lossa fästremmarna från bakluckan.
Lyft skyddet baktill och skjut det uppåt ut ur sidostyrningarna framtill.Förvara skyddet bakom baksätena.
Sätta tillbaka insynsskyddet Lägg i skyddet i sidostyrningarna och
fäll det neråt. Fäst fästremmarna på
bakluckan.

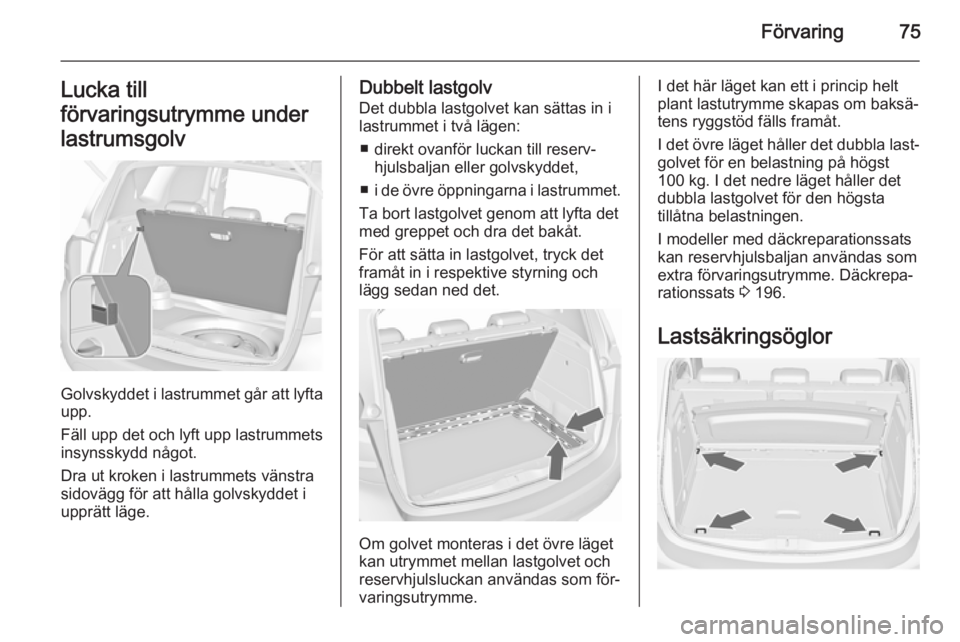

Förvaring75Lucka till
förvaringsutrymme under
lastrumsgolv
Golvskyddet i lastrummet går att lyfta
upp.
Fäll upp det och lyft upp lastrummets
insynsskydd något.
Dra ut kroken i lastrummets vänstra
sidovägg för att hålla golvskyddet i
upprätt läge.
Dubbelt lastgolv
Det dubbla lastgolvet kan sättas in i
lastrummet i två lägen:
■ direkt ovanför luckan till reserv‐ hjulsbaljan eller golvskyddet,
■ i de övre öppningarna i lastrummet.
Ta bort lastgolvet genom att lyfta det
med greppet och dra det bakåt.
För att sätta in lastgolvet, tryck det
framåt in i respektive styrning och lägg sedan ned det.
Om golvet monteras i det övre läget
kan utrymmet mellan lastgolvet och
reservhjulsluckan användas som för‐
varingsutrymme.
I det här läget kan ett i princip helt
plant lastutrymme skapas om baksä‐
tens ryggstöd fälls framåt.
I det övre läget håller det dubbla last‐ golvet för en belastning på högst
100 kg. I det nedre läget håller det
dubbla lastgolvet för den högsta
tillåtna belastningen.
I modeller med däckreparationssats
kan reservhjulsbaljan användas som extra förvaringsutrymme. Däckrepa‐
rationssats 3 196.
Lastsäkringsöglor

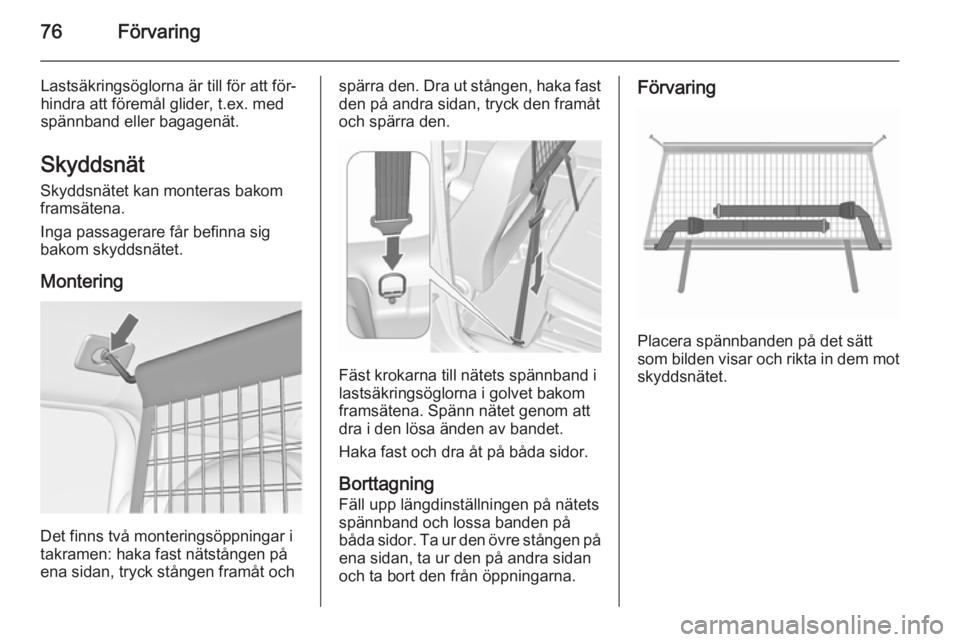

76Förvaring
Lastsäkringsöglorna är till för att för‐
hindra att föremål glider, t.ex. med spännband eller bagagenät.
Skyddsnät
Skyddsnätet kan monteras bakom
framsätena.
Inga passagerare får befinna sig
bakom skyddsnätet.
Montering
Det finns två monteringsöppningar i
takramen: haka fast nätstången på
ena sidan, tryck stången framåt och
spärra den. Dra ut stången, haka fast den på andra sidan, tryck den framåt
och spärra den.
Fäst krokarna till nätets spännband i
lastsäkringsöglorna i golvet bakom
framsätena. Spänn nätet genom att
dra i den lösa änden av bandet.
Haka fast och dra åt på båda sidor.
Borttagning Fäll upp längdinställningen på nätets
spännband och lossa banden på
båda sidor. Ta ur den övre stången på ena sidan, ta ur den på andra sidan
och ta bort den från öppningarna.
Förvaring
Placera spännbanden på det sätt
som bilden visar och rikta in dem mot
skyddsnätet.

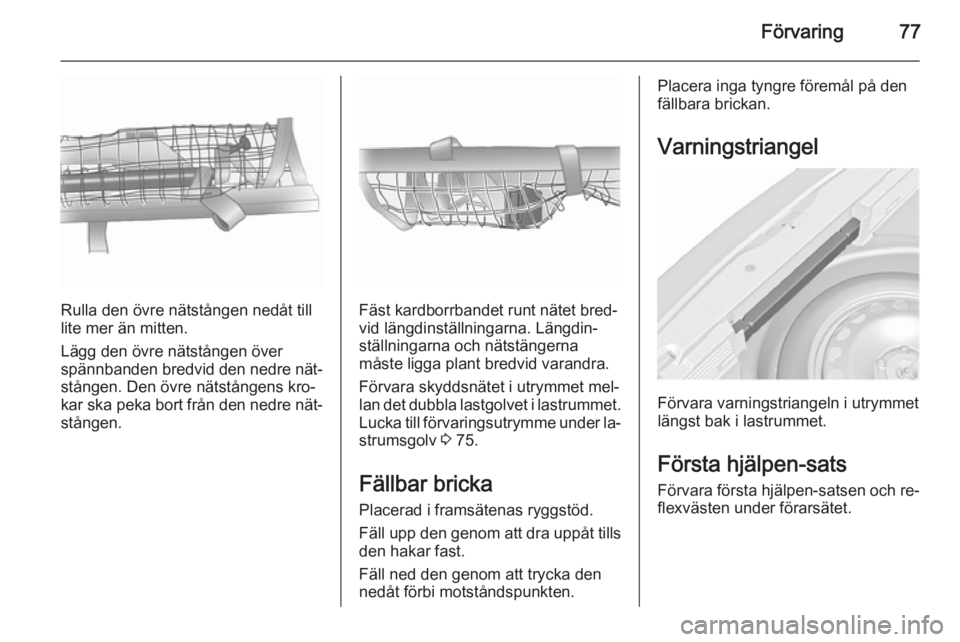

Förvaring77
Rulla den övre nätstången nedåt till
lite mer än mitten.
Lägg den övre nätstången över spännbanden bredvid den nedre nät‐ stången. Den övre nätstångens kro‐
kar ska peka bort från den nedre nät‐
stången.Fäst kardborrbandet runt nätet bred‐
vid längdinställningarna. Längdin‐
ställningarna och nätstängerna
måste ligga plant bredvid varandra.
Förvara skyddsnätet i utrymmet mel‐
lan det dubbla lastgolvet i lastrummet. Lucka till förvaringsutrymme under la‐strumsgolv 3 75.
Fällbar bricka
Placerad i framsätenas ryggstöd.
Fäll upp den genom att dra uppåt tills
den hakar fast.
Fäll ned den genom att trycka den
nedåt förbi motståndspunkten.
Placera inga tyngre föremål på den
fällbara brickan.
Varningstriangel
Förvara varningstriangeln i utrymmet
längst bak i lastrummet.
Första hjälpen-sats
Förvara första hjälpen-satsen och re‐
flexvästen under förarsätet.

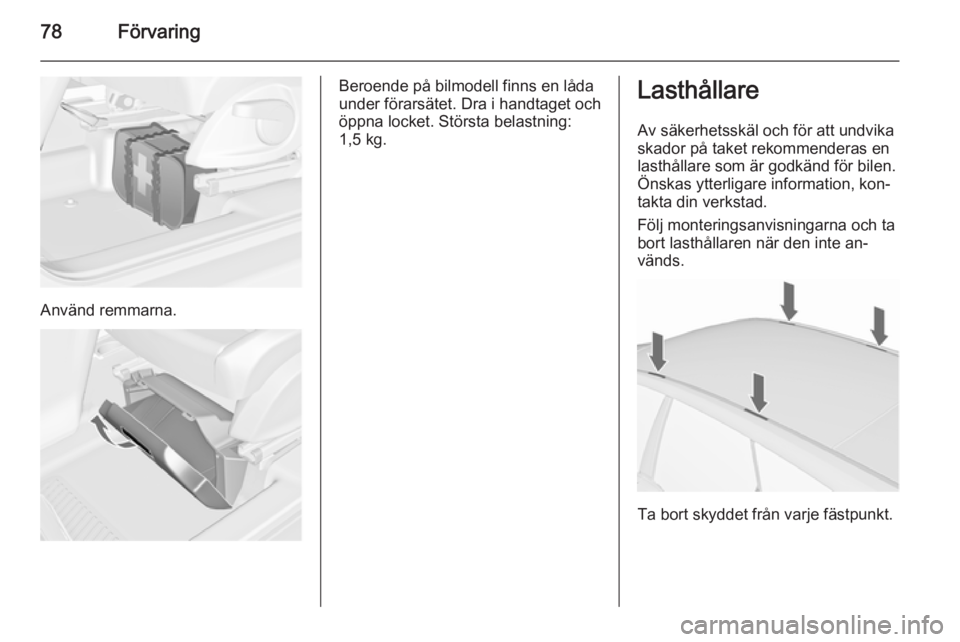

78Förvaring
Använd remmarna.
Beroende på bilmodell finns en låda
under förarsätet. Dra i handtaget och
öppna locket. Största belastning: 1,5 kg.Lasthållare
Av säkerhetsskäl och för att undvika
skador på taket rekommenderas en
lasthållare som är godkänd för bilen.
Önskas ytterligare information, kon‐
takta din verkstad.
Följ monteringsanvisningarna och ta
bort lasthållaren när den inte an‐
vänds.
Ta bort skyddet från varje fästpunkt.
