OPEL MERIVA 2015.5 Instruktionsbok
Manufacturer: OPEL, Model Year: 2015.5, Model line: MERIVA, Model: OPEL MERIVA 2015.5Pages: 241, PDF Size: 7.84 MB
Page 41 of 241

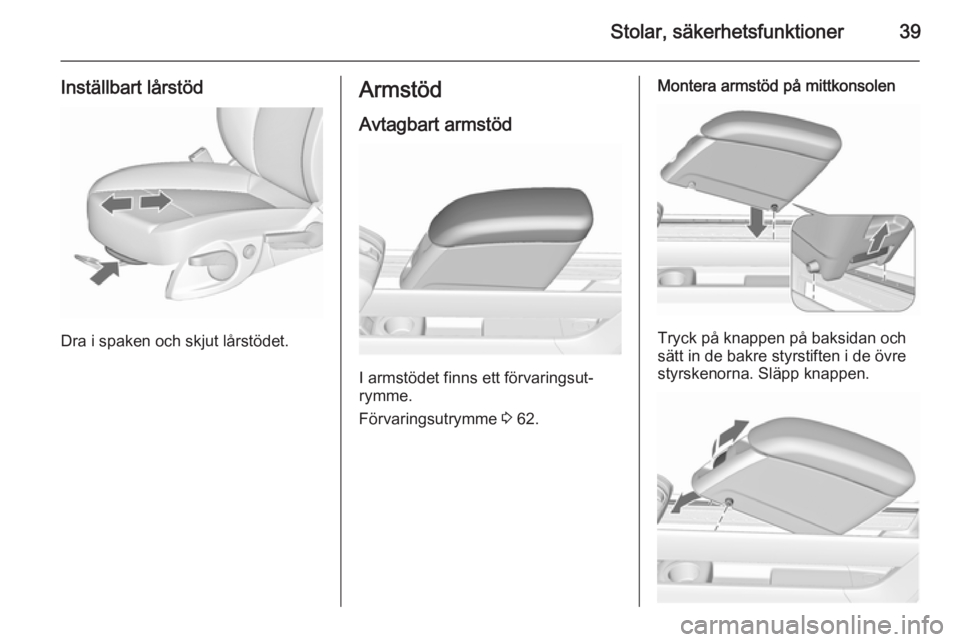

Stolar, säkerhetsfunktioner39
Inställbart lårstöd
Dra i spaken och skjut lårstödet.
ArmstödAvtagbart armstöd
I armstödet finns ett förvaringsut‐
rymme.
Förvaringsutrymme 3 62.
Montera armstöd på mittkonsolen
Tryck på knappen på baksidan och
sätt in de bakre styrstiften i de övre styrskenorna. Släpp knappen.
Page 42 of 241

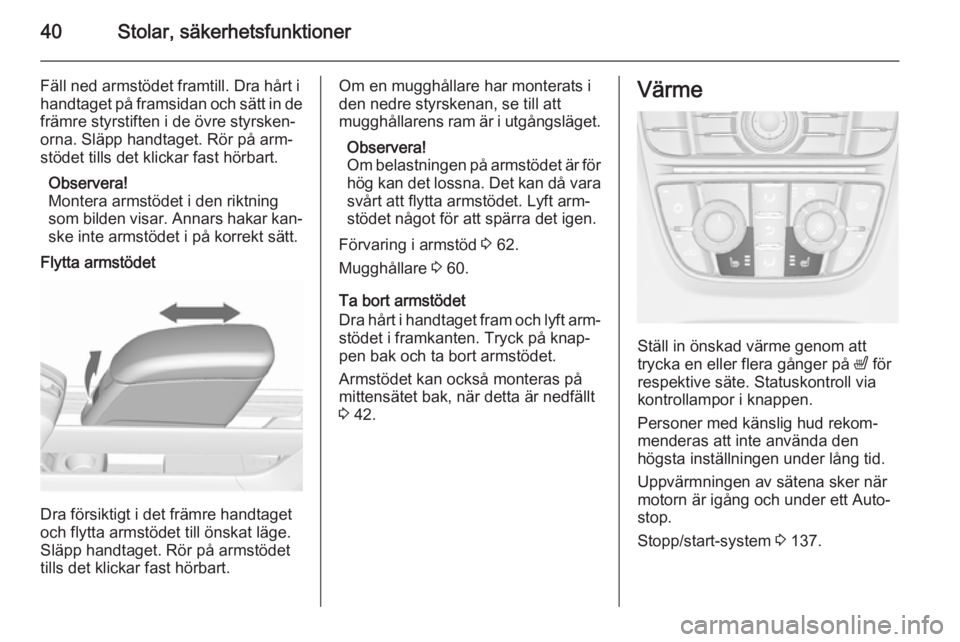

40Stolar, säkerhetsfunktioner
Fäll ned armstödet framtill. Dra hårt i
handtaget på framsidan och sätt in de
främre styrstiften i de övre styrsken‐
orna. Släpp handtaget. Rör på arm‐
stödet tills det klickar fast hörbart.
Observera!
Montera armstödet i den riktning
som bilden visar. Annars hakar kan‐ ske inte armstödet i på korrekt sätt.
Flytta armstödet
Dra försiktigt i det främre handtaget
och flytta armstödet till önskat läge.
Släpp handtaget. Rör på armstödet
tills det klickar fast hörbart.
Om en mugghållare har monterats i
den nedre styrskenan, se till att
mugghållarens ram är i utgångsläget.
Observera!
Om belastningen på armstödet är för hög kan det lossna. Det kan då vara
svårt att flytta armstödet. Lyft arm‐
stödet något för att spärra det igen.
Förvaring i armstöd 3 62.
Mugghållare 3 60.
Ta bort armstödet
Dra hårt i handtaget fram och lyft arm‐
stödet i framkanten. Tryck på knap‐
pen bak och ta bort armstödet.
Armstödet kan också monteras på mittensätet bak, när detta är nedfällt
3 42.Värme
Ställ in önskad värme genom att
trycka en eller flera gånger på ß för
respektive säte. Statuskontroll via
kontrollampor i knappen.
Personer med känslig hud rekom‐
menderas att inte använda den
högsta inställningen under lång tid.
Uppvärmningen av sätena sker när
motorn är igång och under ett Auto‐
stop.
Stopp/start-system 3 137.
Page 43 of 241

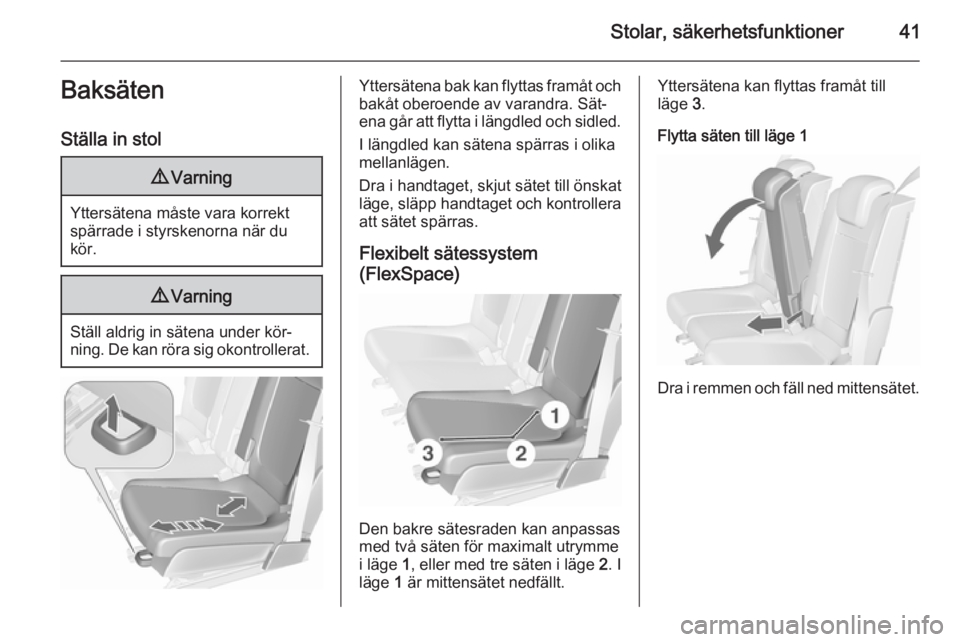

Stolar, säkerhetsfunktioner41Baksäten
Ställa in stol9 Varning
Yttersätena måste vara korrekt
spärrade i styrskenorna när du
kör.
9 Varning
Ställ aldrig in sätena under kör‐
ning. De kan röra sig okontrollerat.
Yttersätena bak kan flyttas framåt och
bakåt oberoende av varandra. Sät‐
ena går att flytta i längdled och sidled.
I längdled kan sätena spärras i olika
mellanlägen.
Dra i handtaget, skjut sätet till önskat
läge, släpp handtaget och kontrollera att sätet spärras.
Flexibelt sätessystem
(FlexSpace)
Den bakre sätesraden kan anpassas
med två säten för maximalt utrymme
i läge 1, eller med tre säten i läge 2. I
läge 1 är mittensätet nedfällt.
Yttersätena kan flyttas framåt till
läge 3.
Flytta säten till läge 1
Dra i remmen och fäll ned mittensätet.
Page 44 of 241

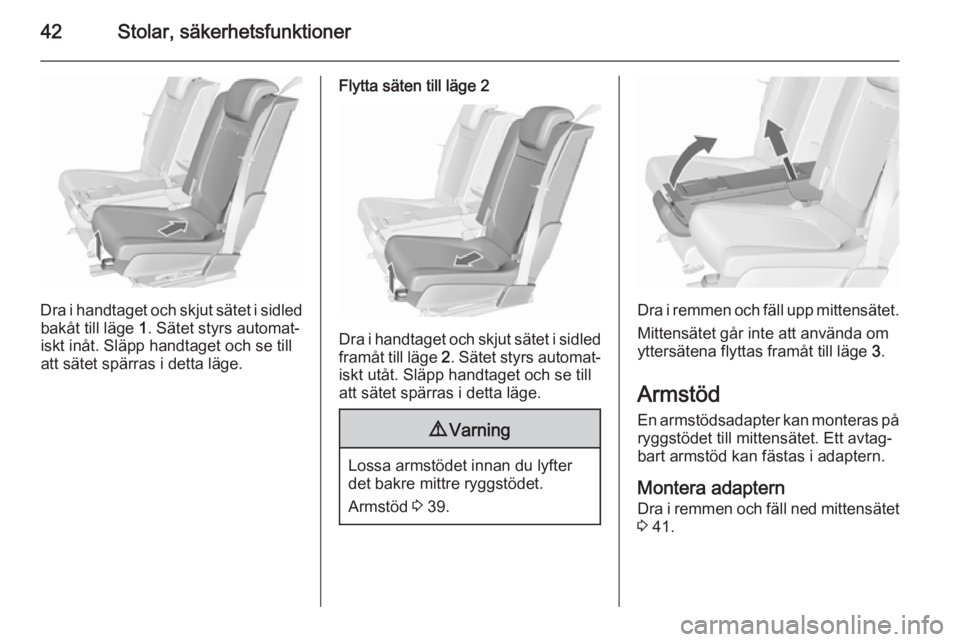

42Stolar, säkerhetsfunktioner
Dra i handtaget och skjut sätet i sidledbakåt till läge 1. Sätet styrs automat‐
iskt inåt. Släpp handtaget och se till
att sätet spärras i detta läge.
Flytta säten till läge 2
Dra i handtaget och skjut sätet i sidled framåt till läge 2. Sätet styrs automat‐
iskt utåt. Släpp handtaget och se till
att sätet spärras i detta läge.
9 Varning
Lossa armstödet innan du lyfter
det bakre mittre ryggstödet.
Armstöd 3 39.
Dra i remmen och fäll upp mittensätet.
Mittensätet går inte att använda om
yttersätena flyttas framåt till läge 3.
Armstöd En armstödsadapter kan monteras på
ryggstödet till mittensätet. Ett avtag‐
bart armstöd kan fästas i adaptern.
Montera adaptern
Dra i remmen och fäll ned mittensätet
3 41.
Page 45 of 241

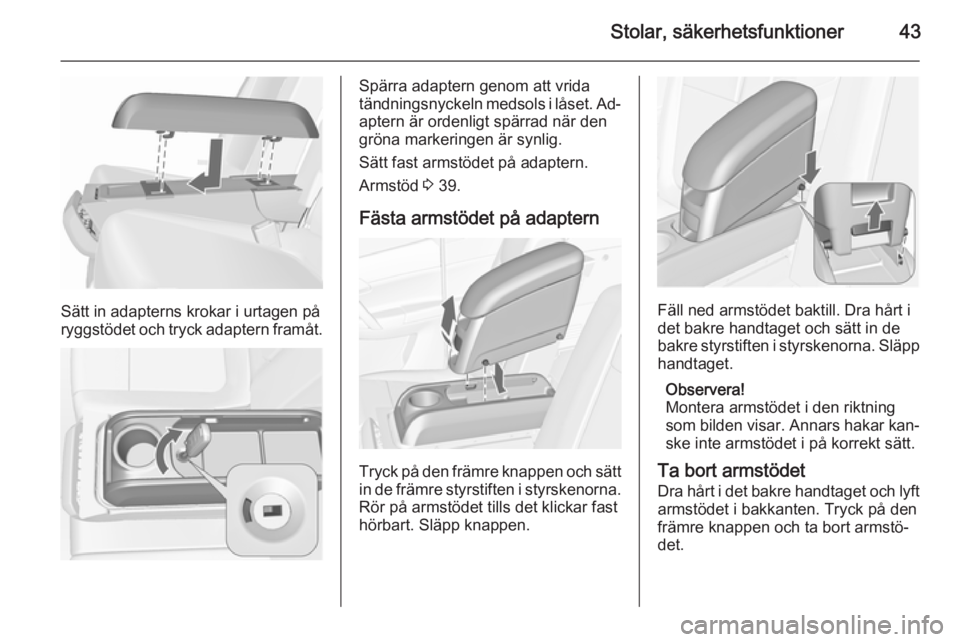

Stolar, säkerhetsfunktioner43
Sätt in adapterns krokar i urtagen på
ryggstödet och tryck adaptern framåt.
Spärra adaptern genom att vrida
tändningsnyckeln medsols i låset. Ad‐
aptern är ordenligt spärrad när den
gröna markeringen är synlig.
Sätt fast armstödet på adaptern. Armstöd 3 39.
Fästa armstödet på adaptern
Tryck på den främre knappen och sätt in de främre styrstiften i styrskenorna.
Rör på armstödet tills det klickar fast
hörbart. Släpp knappen.
Fäll ned armstödet baktill. Dra hårt i
det bakre handtaget och sätt in de
bakre styrstiften i styrskenorna. Släpp handtaget.
Observera!
Montera armstödet i den riktning
som bilden visar. Annars hakar kan‐ ske inte armstödet i på korrekt sätt.
Ta bort armstödet
Dra hårt i det bakre handtaget och lyft
armstödet i bakkanten. Tryck på den
främre knappen och ta bort armstö‐
det.

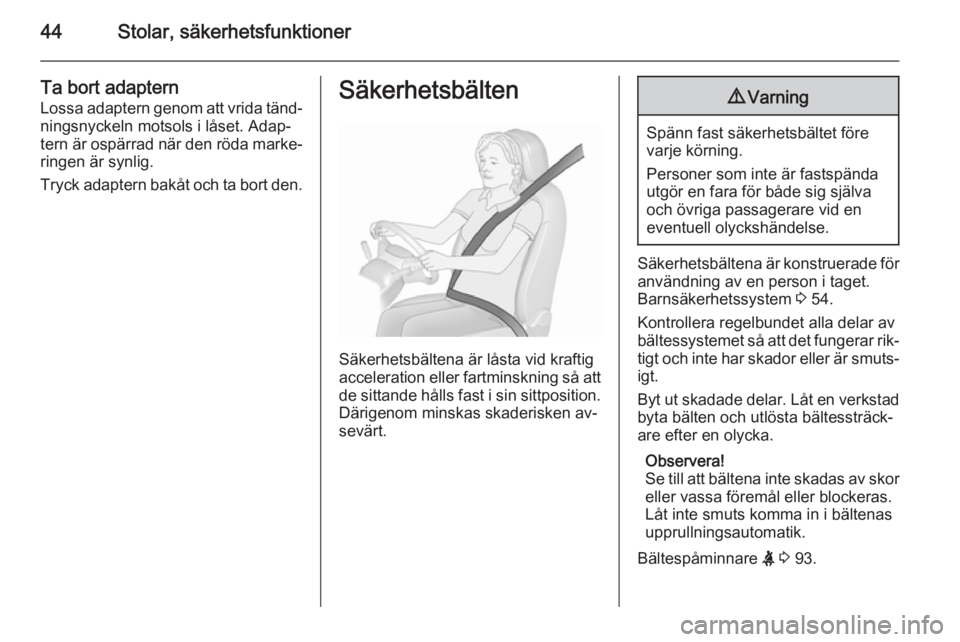

Page 46 of 241
44Stolar, säkerhetsfunktioner
Ta bort adaptern
Lossa adaptern genom att vrida tänd‐ ningsnyckeln motsols i låset. Adap‐
tern är ospärrad när den röda marke‐ ringen är synlig.
Tryck adaptern bakåt och ta bort den.Säkerhetsbälten
Säkerhetsbältena är låsta vid kraftig
acceleration eller fartminskning så att de sittande hålls fast i sin sittposition.
Därigenom minskas skaderisken av‐
sevärt.
9 Varning
Spänn fast säkerhetsbältet före
varje körning.
Personer som inte är fastspända
utgör en fara för både sig själva och övriga passagerare vid en
eventuell olyckshändelse.
Säkerhetsbältena är konstruerade för användning av en person i taget.
Barnsäkerhetssystem 3 54.
Kontrollera regelbundet alla delar av
bältessystemet så att det fungerar rik‐
tigt och inte har skador eller är smuts‐ igt.
Byt ut skadade delar. Låt en verkstad
byta bälten och utlösta bältessträck‐
are efter en olycka.
Observera!
Se till att bältena inte skadas av skor
eller vassa föremål eller blockeras.
Låt inte smuts komma in i bältenas
upprullningsautomatik.
Bältespåminnare X 3 93.
Page 47 of 241

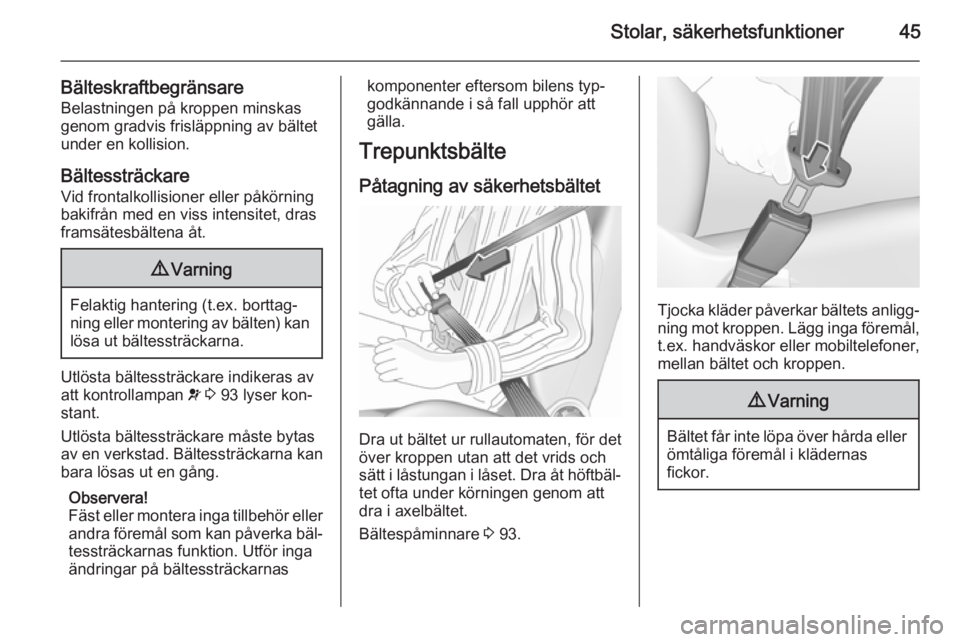

Stolar, säkerhetsfunktioner45
BälteskraftbegränsareBelastningen på kroppen minskasgenom gradvis frisläppning av bältet
under en kollision.
Bältessträckare Vid frontalkollisioner eller påkörning
bakifrån med en viss intensitet, dras
framsätesbältena åt.9 Varning
Felaktig hantering (t.ex. borttag‐
ning eller montering av bälten) kan lösa ut bältessträckarna.
Utlösta bältessträckare indikeras av
att kontrollampan v 3 93 lyser kon‐
stant.
Utlösta bältessträckare måste bytas
av en verkstad. Bältessträckarna kan
bara lösas ut en gång.
Observera!
Fäst eller montera inga tillbehör eller andra föremål som kan påverka bäl‐
tessträckarnas funktion. Utför inga
ändringar på bältessträckarnas
komponenter eftersom bilens typ‐
godkännande i så fall upphör att
gälla.
Trepunktsbälte
Påtagning av säkerhetsbältet
Dra ut bältet ur rullautomaten, för det
över kroppen utan att det vrids och
sätt i låstungan i låset. Dra åt höftbäl‐ tet ofta under körningen genom att
dra i axelbältet.
Bältespåminnare 3 93.
Tjocka kläder påverkar bältets anligg‐
ning mot kroppen. Lägg inga föremål,
t.ex. handväskor eller mobiltelefoner,
mellan bältet och kroppen.
9 Varning
Bältet får inte löpa över hårda eller
ömtåliga föremål i klädernas
fickor.

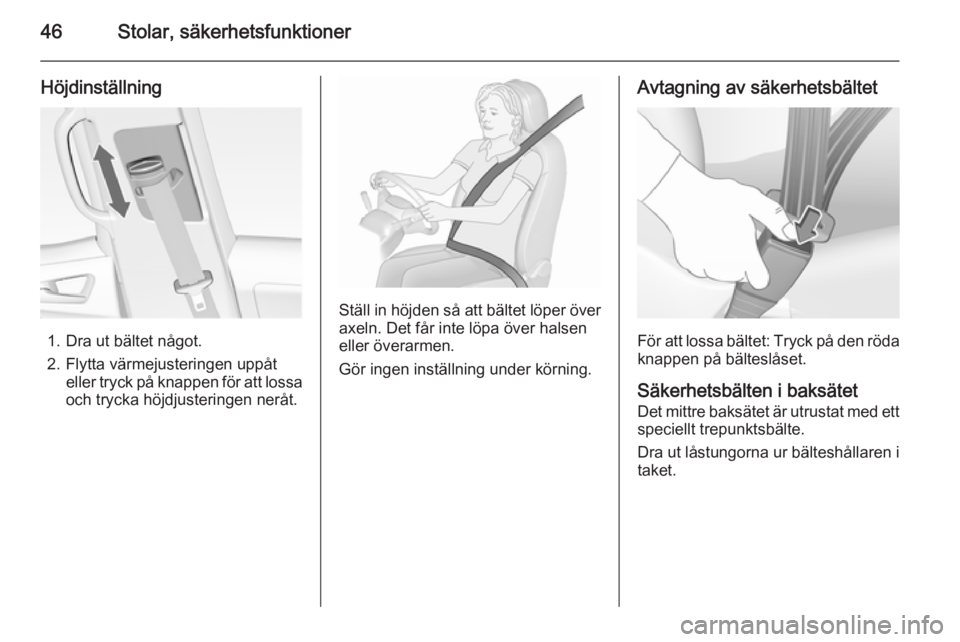

Page 48 of 241
46Stolar, säkerhetsfunktioner
Höjdinställning
1. Dra ut bältet något.
2. Flytta värmejusteringen uppåt eller tryck på knappen för att lossaoch trycka höjdjusteringen neråt.
Ställ in höjden så att bältet löper över axeln. Det får inte löpa över halsen
eller överarmen.
Gör ingen inställning under körning.
Avtagning av säkerhetsbältet
För att lossa bältet: Tryck på den röda
knappen på bälteslåset.
Säkerhetsbälten i baksätet
Det mittre baksätet är utrustat med ett speciellt trepunktsbälte.
Dra ut låstungorna ur bälteshållaren i
taket.
Page 49 of 241

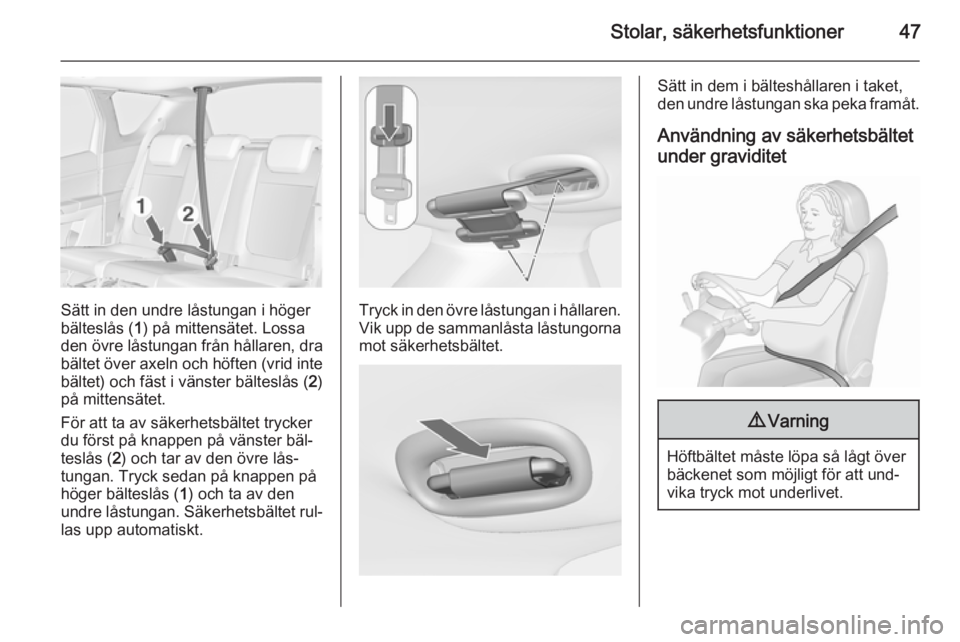

Stolar, säkerhetsfunktioner47
Sätt in den undre låstungan i höger
bälteslås ( 1) på mittensätet. Lossa
den övre låstungan från hållaren, dra bältet över axeln och höften (vrid inte bältet) och fäst i vänster bälteslås ( 2)
på mittensätet.
För att ta av säkerhetsbältet trycker
du först på knappen på vänster bäl‐
teslås ( 2) och tar av den övre lås‐
tungan. Tryck sedan på knappen på höger bälteslås ( 1) och ta av den
undre låstungan. Säkerhetsbältet rul‐
las upp automatiskt.Tryck in den övre låstungan i hållaren.
Vik upp de sammanlåsta låstungorna
mot säkerhetsbältet.
Sätt in dem i bälteshållaren i taket,
den undre låstungan ska peka framåt.
Användning av säkerhetsbältet
under graviditet9 Varning
Höftbältet måste löpa så lågt över
bäckenet som möjligt för att und‐
vika tryck mot underlivet.
Page 50 of 241

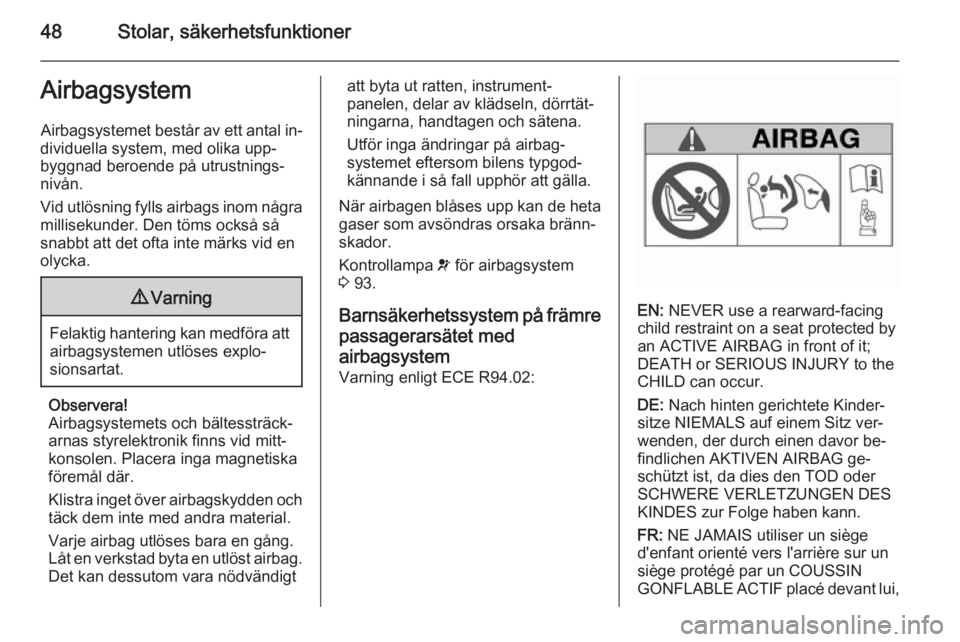

48Stolar, säkerhetsfunktionerAirbagsystem
Airbagsystemet består av ett antal in‐
dividuella system, med olika upp‐
byggnad beroende på utrustnings‐
nivån.
Vid utlösning fylls airbags inom några millisekunder. Den töms också så
snabbt att det ofta inte märks vid en
olycka.9 Varning
Felaktig hantering kan medföra att
airbagsystemen utlöses explo‐
sionsartat.
Observera!
Airbagsystemets och bältessträck‐ arnas styrelektronik finns vid mitt‐
konsolen. Placera inga magnetiska
föremål där.
Klistra inget över airbagskydden och
täck dem inte med andra material.
Varje airbag utlöses bara en gång.
Låt en verkstad byta en utlöst airbag.
Det kan dessutom vara nödvändigt
att byta ut ratten, instrument‐
panelen, delar av klädseln, dörrtät‐
ningarna, handtagen och sätena.
Utför inga ändringar på airbag‐
systemet eftersom bilens typgod‐
kännande i så fall upphör att gälla.
När airbagen blåses upp kan de heta gaser som avsöndras orsaka bränn‐
skador.
Kontrollampa v för airbagsystem
3 93.
Barnsäkerhetssystem på främre
passagerarsätet med airbagsystem
Varning enligt ECE R94.02:
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz ver‐ wenden, der durch einen davor be‐findlichen AKTIVEN AIRBAG ge‐
schützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège
d'enfant orienté vers l'arrière sur un
siège protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui,
