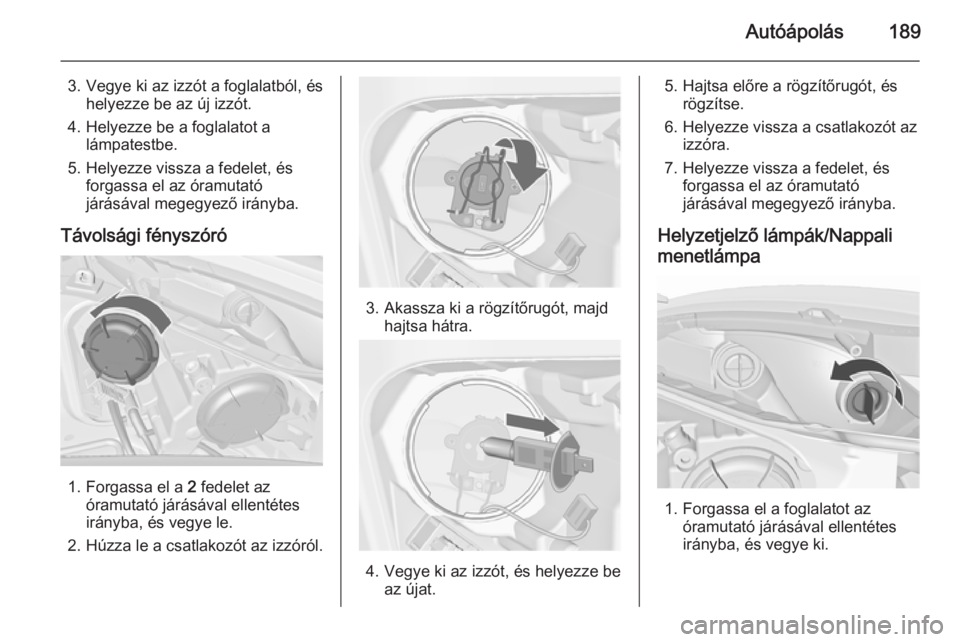

Autóápolás189
3. Vegye ki az izzót a foglalatból, éshelyezze be az új izzót.
4. Helyezze be a foglalatot a lámpatestbe.
5. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Távolsági fényszóró
1. Forgassa el a 2 fedelet az
óramutató járásával ellentétes
irányba, és vegye le.
2. Húzza le a csatlakozót az izzóról.
3. Akassza ki a rögzítőrugót, majd hajtsa hátra.
4. Vegye ki az izzót, és helyezze be az újat.
5. Hajtsa előre a rögzítőrugót, ésrögzítse.
6. Helyezze vissza a csatlakozót az izzóra.
7. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Helyzetjelző lámpák/Nappali
menetlámpa
1. Forgassa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki.

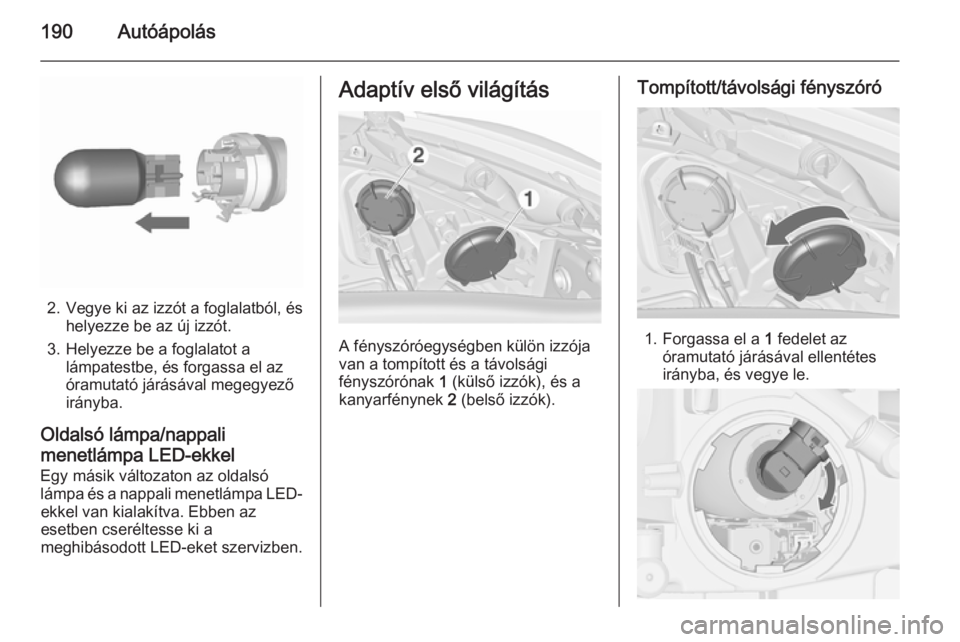

190Autóápolás
2. Vegye ki az izzót a foglalatból, éshelyezze be az új izzót.
3. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával megegyező
irányba.
Oldalsó lámpa/nappali
menetlámpa LED-ekkel
Egy másik változaton az oldalsó
lámpa és a nappali menetlámpa LED- ekkel van kialakítva. Ebben az
esetben cseréltesse ki a
meghibásodott LED-eket szervizben.
Adaptív első világítás
A fényszóróegységben külön izzója
van a tompított és a távolsági
fényszórónak 1 (külső izzók), és a
kanyarfénynek 2 (belső izzók).
Tompított/távolsági fényszóró
1. Forgassa el a 1 fedelet az
óramutató járásával ellentétes
irányba, és vegye le.

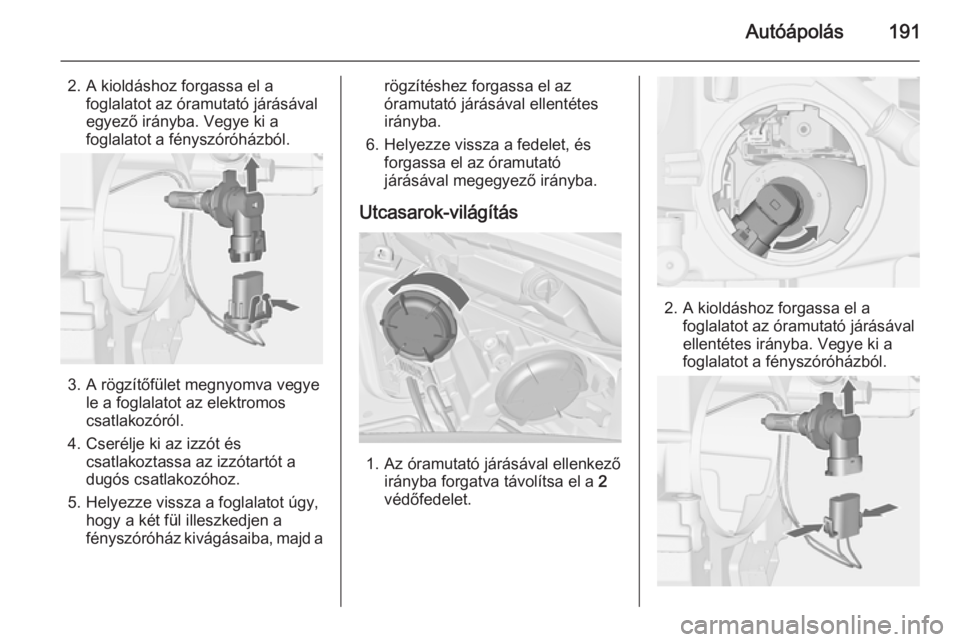

Autóápolás191
2. A kioldáshoz forgassa el afoglalatot az óramutató járásával
egyező irányba. Vegye ki a
foglalatot a fényszóróházból.
3. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a
rögzítéshez forgassa el az
óramutató járásával ellentétes
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Utcasarok-világítás
1. Az óramutató járásával ellenkező irányba forgatva távolítsa el a 2
védőfedelet.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.

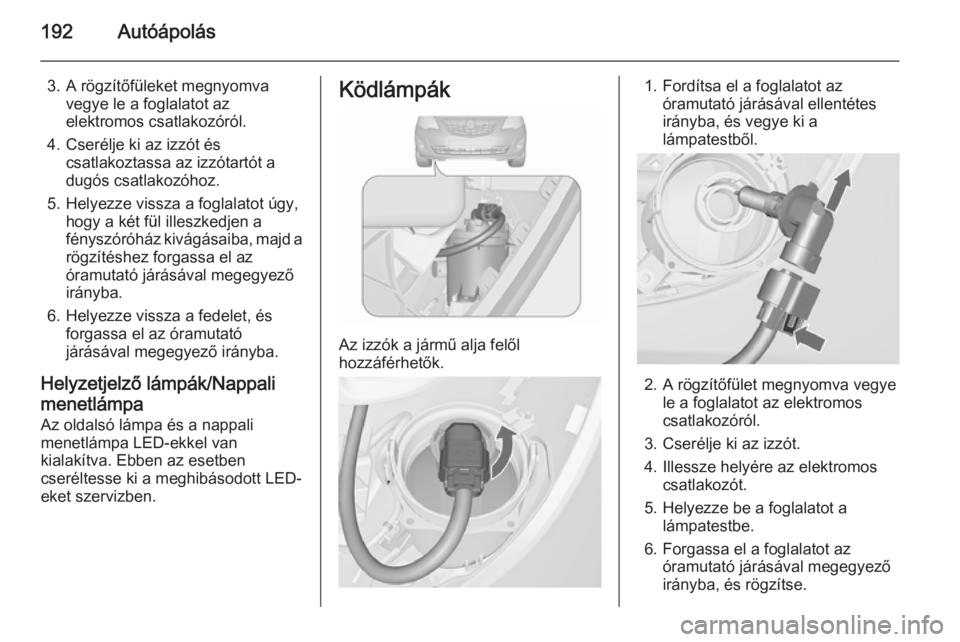

192Autóápolás
3. A rögzítőfüleket megnyomvavegye le a foglalatot azelektromos csatlakozóról.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Helyzetjelző lámpák/Nappali
menetlámpa
Az oldalsó lámpa és a nappali
menetlámpa LED-ekkel van
kialakítva. Ebben az esetben
cseréltesse ki a meghibásodott LED-
eket szervizben.Ködlámpák
Az izzók a jármű alja felől
hozzáférhetők.
1. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
2. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
3. Cserélje ki az izzót.
4. Illessze helyére az elektromos csatlakozót.
5. Helyezze be a foglalatot a lámpatestbe.
6. Forgassa el a foglalatot az óramutató járásával megegyező
irányba, és rögzítse.

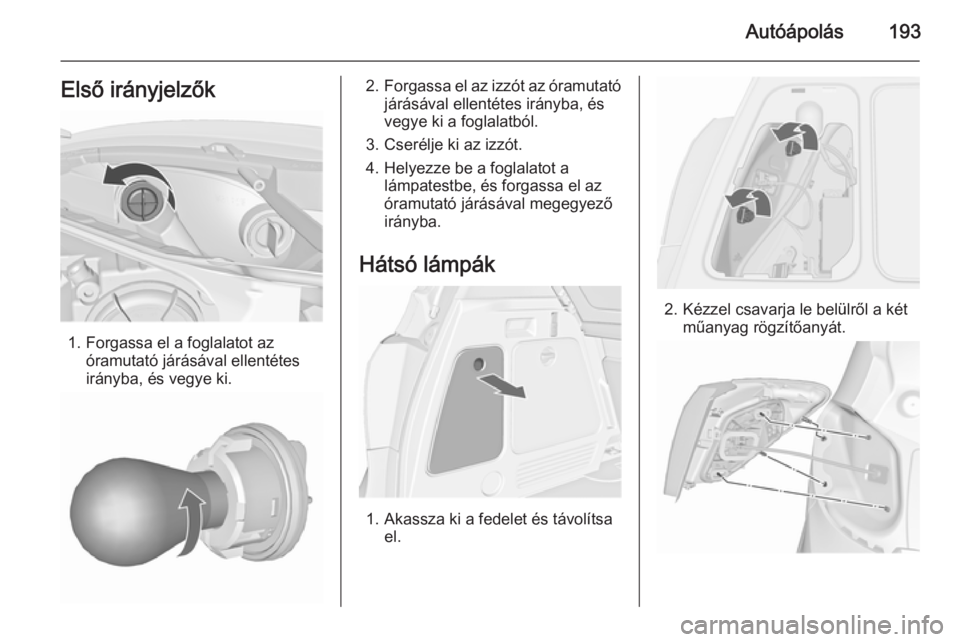

Autóápolás193Első irányjelzők
1. Forgassa el a foglalatot azóramutató járásával ellentétes
irányba, és vegye ki.
2. Forgassa el az izzót az óramutató
járásával ellentétes irányba, és
vegye ki a foglalatból.
3. Cserélje ki az izzót.
4. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával megegyező
irányba.
Hátsó lámpák
1. Akassza ki a fedelet és távolítsa el.
2. Kézzel csavarja le belülről a két
műanyag rögzítőanyát.

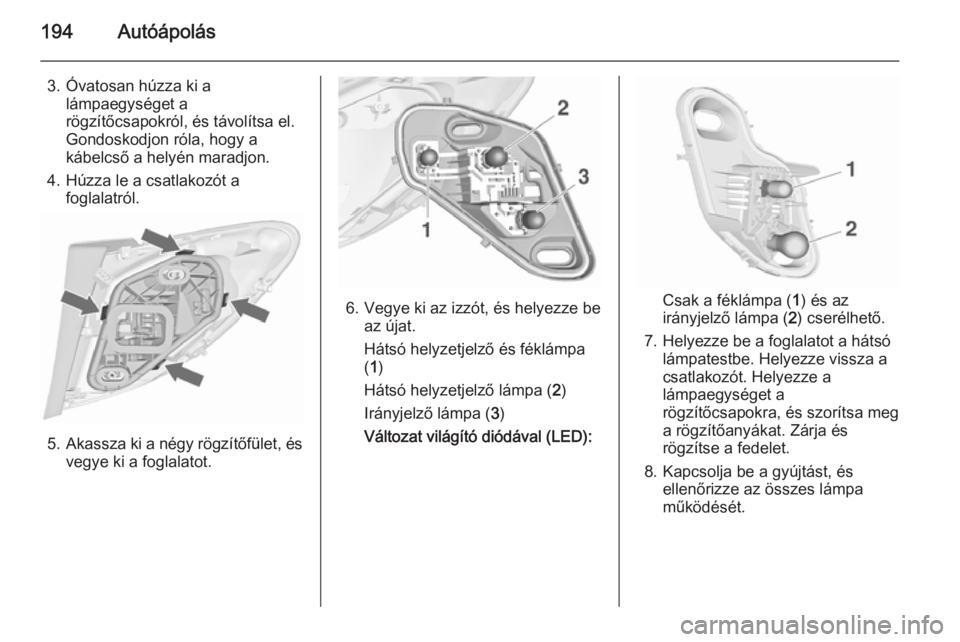

194Autóápolás
3. Óvatosan húzza ki alámpaegységet arögzítőcsapokról, és távolítsa el.
Gondoskodjon róla, hogy a
kábelcső a helyén maradjon.
4. Húzza le a csatlakozót a foglalatról.
5. Akassza ki a négy rögzítőfület, és
vegye ki a foglalatot.
6. Vegye ki az izzót, és helyezze be az újat.
Hátsó helyzetjelző és féklámpa
( 1 )
Hátsó helyzetjelző lámpa ( 2)
Irányjelző lámpa ( 3)
Változat világító diódával (LED):Csak a féklámpa ( 1) és az
irányjelző lámpa ( 2) cserélhető.
7. Helyezze be a foglalatot a hátsó lámpatestbe. Helyezze vissza a
csatlakozót. Helyezze a
lámpaegységet a
rögzítőcsapokra, és szorítsa meg
a rögzítőanyákat. Zárja és
rögzítse a fedelet.
8. Kapcsolja be a gyújtást, és ellenőrizze az összes lámpa
működését.

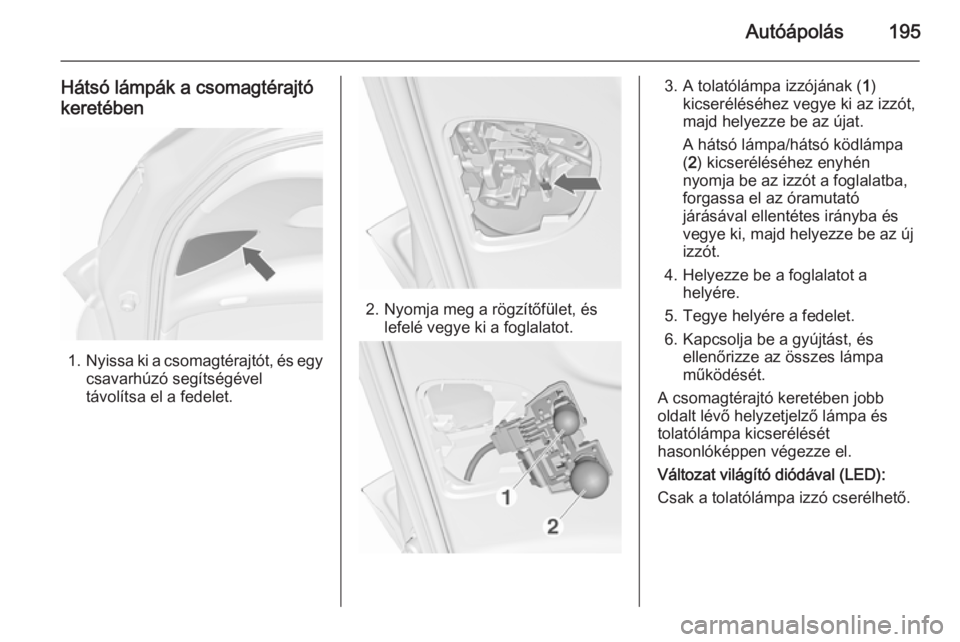

Autóápolás195
Hátsó lámpák a csomagtérajtókeretében
1. Nyissa ki a csomagtérajtót, és egy
csavarhúzó segítségével
távolítsa el a fedelet.
2. Nyomja meg a rögzítőfület, és lefelé vegye ki a foglalatot.
3. A tolatólámpa izzójának ( 1)
kicseréléséhez vegye ki az izzót,
majd helyezze be az újat.
A hátsó lámpa/hátsó ködlámpa
( 2 ) kicseréléséhez enyhén
nyomja be az izzót a foglalatba,
forgassa el az óramutató
járásával ellentétes irányba és
vegye ki, majd helyezze be az új
izzót.
4. Helyezze be a foglalatot a helyére.
5. Tegye helyére a fedelet.
6. Kapcsolja be a gyújtást, és ellenőrizze az összes lámpa
működését.
A csomagtérajtó keretében jobb
oldalt lévő helyzetjelző lámpa és
tolatólámpa kicserélését
hasonlóképpen végezze el.
Változat világító diódával (LED):
Csak a tolatólámpa izzó cserélhető.

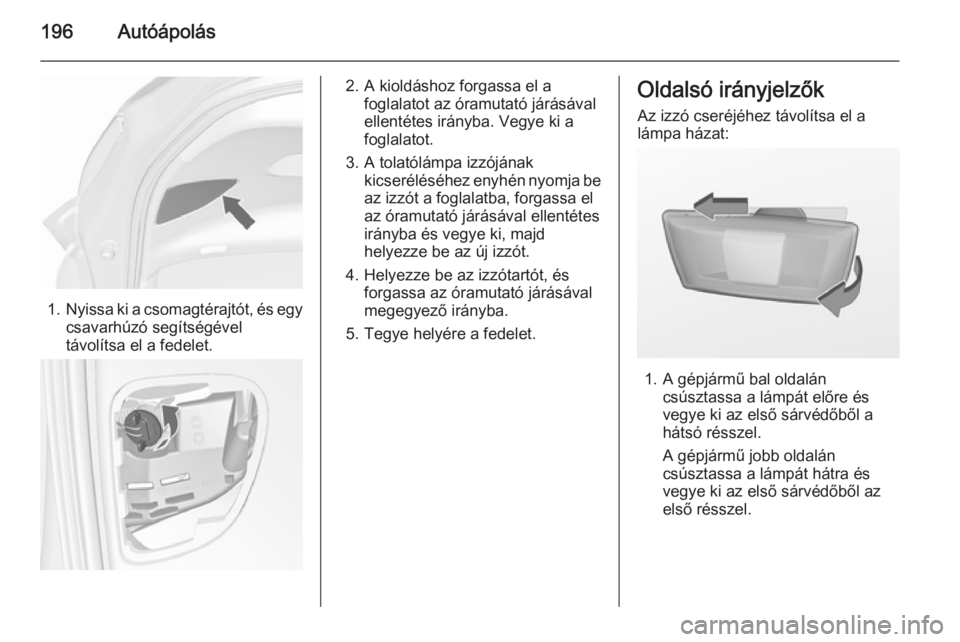

196Autóápolás
1.Nyissa ki a csomagtérajtót, és egy
csavarhúzó segítségével
távolítsa el a fedelet.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot.
3. A tolatólámpa izzójának kicseréléséhez enyhén nyomja be
az izzót a foglalatba, forgassa el
az óramutató járásával ellentétes
irányba és vegye ki, majd
helyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. Tegye helyére a fedelet.Oldalsó irányjelzők
Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. A gépjármű bal oldalán csúsztassa a lámpát előre és
vegye ki az első sárvédőből a
hátsó résszel.
A gépjármű jobb oldalán
csúsztassa a lámpát hátra és
vegye ki az első sárvédőből az
első résszel.

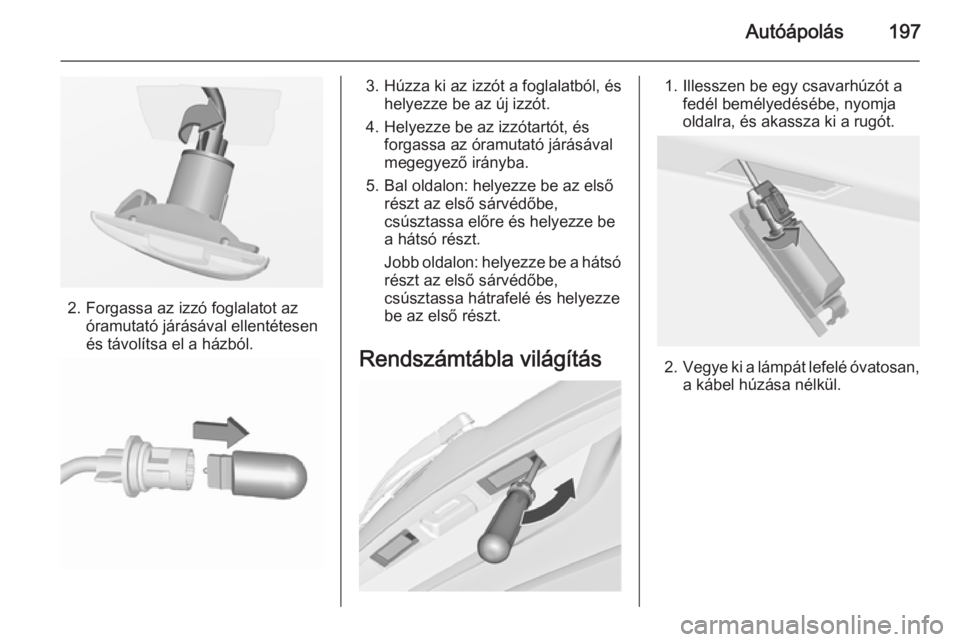

Autóápolás197
2. Forgassa az izzó foglalatot azóramutató járásával ellentétesen
és távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. Bal oldalon: helyezze be az első részt az első sárvédőbe,
csúsztassa előre és helyezze be
a hátsó részt.
Jobb oldalon: helyezze be a hátsó részt az első sárvédőbe,
csúsztassa hátrafelé és helyezze
be az első részt.
Rendszámtábla világítás1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
2. Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.

198Autóápolás
3. Vegye ki a lámpafoglalatot alámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot a lámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Belső világítás
Utastér-világítás, olvasólámpák
Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.
Műszerfal-világítás Az izzócserét bízza szervizre.Elektromos rendszer
Biztosítékok Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
■ a motortér bal első részében
■ balkormányos járművekben az utastérben a tárolórekesz mögött,
illetve jobbkormányos
gépkocsiknál a kesztyűtartó mögött
■ a csomagtér bal oldalában lévő fedél mögött
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót és a gyújtást.
A kiégett biztosítékot az elolvadt
szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több biztosíték is véd.
Előfordulhat, hogy némelyik
behelyezett biztosítéknak nincs
szerepe.
