OPEL MERIVA 2015.5 Kezelési útmutató (in Hungarian)

Tárolás69
Húzza ki teljesen a hátsó
tartószerkezetet, amíg hallhatóan
reteszelődik.
Győződjön meg róla, hogy nem lehet
visszatolni a hátsó tartószerkezetet a
kioldókar ismételt meghúzása nélkül9 Figyelmeztetés
A hátsó tárolórendszert csak
akkor szabad terhelni, ha az
megfelelően rögzítve van. Ha a
hátsó tárolórendszer nem rögzült
megfelelően, ne rögzítsen rajta rakományt, hanem csúsztassa
vissza a helyére. Kérjen
segítséget egy szerviztől.
A hátsó lámpák felhelyezése
Először vegye ki a hátsó lámpát ( 1),
majd az első ( 2) lámpát a
mélyedésekből.
Nyissa ki teljesen a lámpatartót a
hátsó lámpa hátulján.

70Tárolás
Nyomja le a szorítókart, és nyomja a
lámpatartót a tartóba, amíg nem
rögzül.
Végezze el a műveletet mindkét
hátsó lámpán.
Ellenőrizze a kábelek és a lámpák
helyzetét, hogy megfelelően vannak-
e felszerelve és rögzítve.
A hátsó tartószerkezet
rögzítése
Először a jobb oldali kapocskart ( 1)
hajtsa el, majd a bal oldali kapocskart
( 2 ), amíg ellenállást nem érez.
A hátsó szállítórendszer akkor van
rögzítve, ha a kapocskarok kb.
50°-kal lettek elhajlítva. Ellenkező
esetben a biztonságos működés nem
garantálható.
Megjegyzés
Csukja be a csomagtérajtót.

Tárolás71
Hajtsa ki a rendszámtábla-tartót
Hajtsa ki a rendszámtábla-tartót.
Rögzítse a rendszámtáblát a hátsó
szállítórendszer első használata
előtt.
A pedáltartók kihajtása
Hajtsa ki az egyik vagy mindkét
pedáltartót felfelé, amíg az átlós
támasztó rögzül.
Emelje ki a pedálrögzítőket a
pedáltartókból.

72Tárolás
A hátsó tartószerkezet
beállítása egy kerékpárhoz
Nyomja meg a kioldókart, és húzza ki a keréktartókat.
Nyomja meg a rögzítőheveder
kioldókarját, és húzza ki a hevedert.
A kerékpár előkészítse a
rögzítéshez
Megjegyzés
A pedál hajtókarjának maximális
szélessége 38,3 mm, maximális
mélysége pedig 14,4 mm.
Forgassa el a bal oldali pedált
(amelyiknél nincs lánc) függőlegesen
lefelé. A bal hajtókar pedálja
vízszintesen álljon.
Az elülső kerékpár első kerekének
balra kell néznie.
A hátulsó kerékpár első kerekének
jobbra kell néznie.

Tárolás73
Kerékpár rögzítése a hátsótartószerkezethez
A pedáltartón lévő tekerőkarral
nagyjából állítsa be a mozgatható
pedáltartó egységet a hajtókar
tengelyéhez.
Ha a kerékpár egyenes hajtókarral
rendelkezik, akkor csavarja ki
teljesen a pedáltartó egységet
( 5. helyzet).
Ha a kerékpár hajlított hajtókarral
rendelkezik, akkor csavarja be
teljesen a pedáltartó egységet
( 1. helyzet).
Tegye fel a kerékpárt. Ehhez a
hajtókart be kell vezetni a pedáltartó
nyílásába az ábrának megfelelően.Figyelem!
Gondoskodjon róla, hogy a pedál
ne érjen hozzá a hátsó
szállítórendszer felületéhez.
Ellenkező esetben a hajtómű
szállítás közben megsérülhet.
Illessze a pedálrögzítőt a pedáltartó
külső sínjeibe felülről, és csúsztassa
lefelé, amennyire csak lehet, legalább a bemetszések alá.

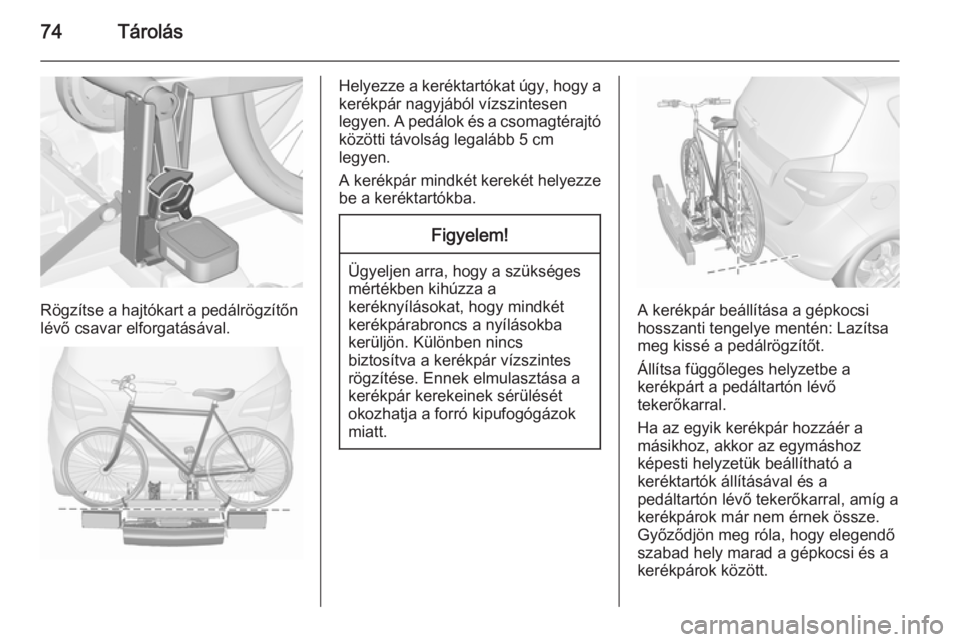

74Tárolás
Rögzítse a hajtókart a pedálrögzítőn
lévő csavar elforgatásával.
Helyezze a keréktartókat úgy, hogy a
kerékpár nagyjából vízszintesen
legyen. A pedálok és a csomagtérajtó közötti távolság legalább 5 cm
legyen.
A kerékpár mindkét kerekét helyezze be a keréktartókba.Figyelem!
Ügyeljen arra, hogy a szükséges
mértékben kihúzza a
keréknyílásokat, hogy mindkét
kerékpárabroncs a nyílásokba
kerüljön. Különben nincs
biztosítva a kerékpár vízszintes
rögzítése. Ennek elmulasztása a kerékpár kerekeinek sérülését
okozhatja a forró kipufogógázok miatt.
A kerékpár beállítása a gépkocsi
hosszanti tengelye mentén: Lazítsa
meg kissé a pedálrögzítőt.
Állítsa függőleges helyzetbe a
kerékpárt a pedáltartón lévő
tekerőkarral.
Ha az egyik kerékpár hozzáér a
másikhoz, akkor az egymáshoz
képesti helyzetük beállítható a
keréktartók állításával és a
pedáltartón lévő tekerőkarral, amíg a
kerékpárok már nem érnek össze.
Győződjön meg róla, hogy elegendő
szabad hely marad a gépkocsi és a
kerékpárok között.

Tárolás75
Húzza meg kézzel, teljes erővel a
pedálrögzítő egység
rögzítőcsavarját.
A kerékpárok kerekeit rögzítse a
keréktartókhoz hevederek
segítségével.
Ellenőrizze, hogy mindkét kerékpár
biztosan rögzült a helyén.
Figyelem!
Biztosítsa, hogy legalább 5 cm rés legyen a kerékpár és a gépjármű
között. Szükség esetén, lazítsa ki
a kormányt, és fordítsa oldalra.
Hasznos a keréktartók és a
pedáltartón lévő tekerőkar beállításait
feljegyezni, és eltenni minden egyes
kerékpárhoz. A helyes előbeállítás
megkönnyíti a kerékpár újbóli
felhelyezését.
Megjegyzés
Ajánlott egy figyelmeztető jelzést
tenni a leghátsó kerékpárra a
láthatóság növeléséhez.
Kerékpár eltávolítása a hátsó
tartószerkezetből
Vegye le a rögzítőhevedereket a
kerekekről.
Tartsa meg a kerékpárt, lazítsa meg
a pedálrögzítő egység
rögzítőcsavarját, majd emelje ki a pedálrögzítőt.
A hátsó tartószerkezet
visszahajtása
Nyomja vissza a pedálrögzítőket a
pedáltartókba, az ábrának
megfelelően.

76Tárolás
Vezesse be a hevedert, majd
amennyire lehet, húzza szorosan
lefelé.
Nyomja meg a kioldókart, és nyomja
be teljesen a keréktartókat.
Akassza ki az átlós támasztó
rögzítőkarját, és hajtsa le mindkét
pedáltartót.
9 Figyelmeztetés
Becsípődésveszély.
Vegye ki a rendszámtáblát, és hajtsa
le a rendszámtábla-tartót.
Hajtsa félre először a bal ( 1), majd a
jobb oldali ( 2) szorítókart, amíg meg
nem akadnak.

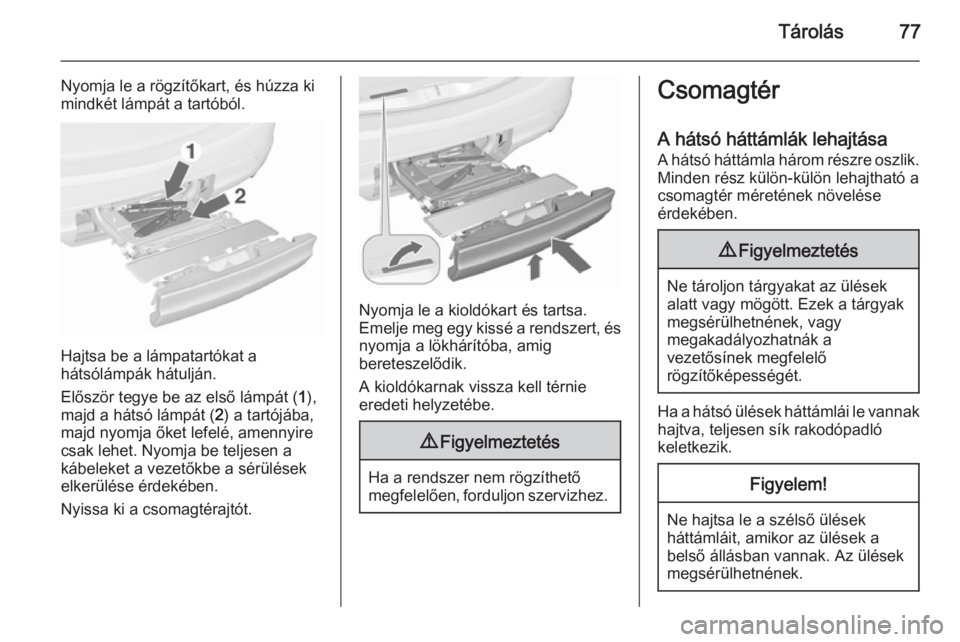

Tárolás77
Nyomja le a rögzítőkart, és húzza ki
mindkét lámpát a tartóból.
Hajtsa be a lámpatartókat a
hátsólámpák hátulján.
Először tegye be az első lámpát ( 1),
majd a hátsó lámpát ( 2) a tartójába,
majd nyomja őket lefelé, amennyire
csak lehet. Nyomja be teljesen a
kábeleket a vezetőkbe a sérülések
elkerülése érdekében.
Nyissa ki a csomagtérajtót.
Nyomja le a kioldókart és tartsa.
Emelje meg egy kissé a rendszert, és
nyomja a lökhárítóba, amig
bereteszelődik.
A kioldókarnak vissza kell térnie
eredeti helyzetébe.
9 Figyelmeztetés
Ha a rendszer nem rögzíthető
megfelelően, forduljon szervizhez.
Csomagtér
A hátsó háttámlák lehajtása A hátsó háttámla három részre oszlik.
Minden rész külön-külön lehajtható a
csomagtér méretének növelése
érdekében.9 Figyelmeztetés
Ne tároljon tárgyakat az ülések
alatt vagy mögött. Ezek a tárgyak
megsérülhetnének, vagy
megakadályozhatnák a
vezetősínek megfelelő
rögzítőképességét.
Ha a hátsó ülések háttámlái le vannak
hajtva, teljesen sík rakodópadló
keletkezik.
Figyelem!
Ne hajtsa le a szélső ülések
háttámláit, amikor az ülések a
belső állásban vannak. Az ülések
megsérülhetnének.

78Tárolás
Szükség esetén távolítsa el a
csomagtérfedelet 3 79.
Nyomja le a fejtámlát mindkét retesz
megnyomásával.
Vegye ki a biztonsági övet a
háttámlán lévő övvezetőből.
Húzza meg a háttámla első oldalán
lévő fogantyút, és hajtsa rá a
háttámlát az üléspárnára. Az ülés
automatikusan alacsonyabbra kerül.
A háttámlák lehajthatók a csomagtér
felől is.Húzza meg a háttámla hátsó oldalán lévő fogantyút, és hajtsa le a
háttámlát.
Felhajtáshoz húzza meg a fogantyút, és emelje fel a háttámlákat felső
helyzetükbe, amíg hallhatóan
rögzülnek.
9 Figyelmeztetés
A háttámla felhajtásakor, elindulás
előtt győződjön meg arról, hogy a
támlák biztonságosan
bereteszelődtek a helyükre. Ha ez nem történik meg, erős fékezés
