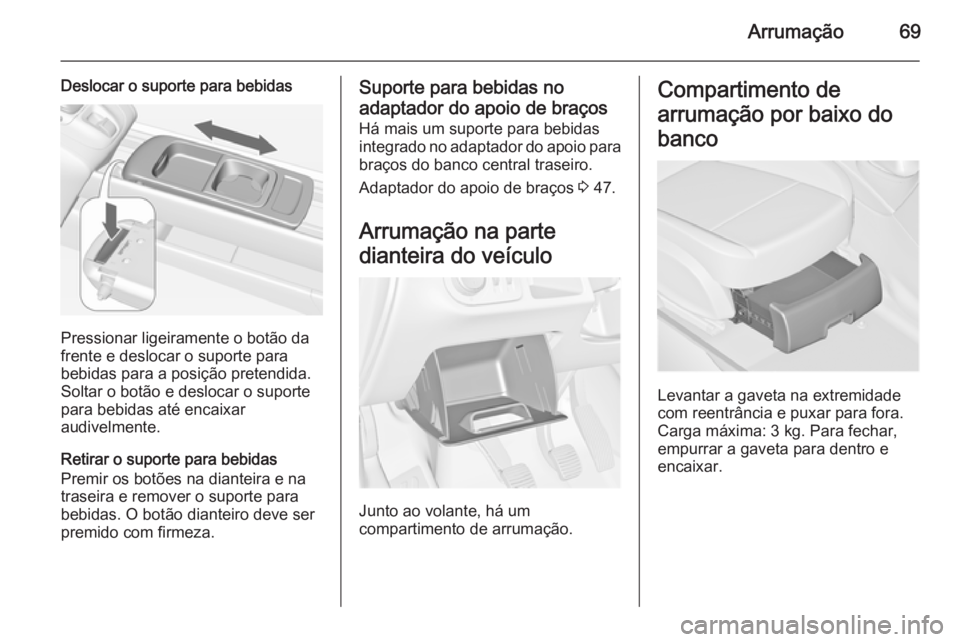

Page 71 of 269
Arrumação69
Deslocar o suporte para bebidas
Pressionar ligeiramente o botão da
frente e deslocar o suporte para
bebidas para a posição pretendida.
Soltar o botão e deslocar o suporte
para bebidas até encaixar
audivelmente.
Retirar o suporte para bebidas
Premir os botões na dianteira e na
traseira e remover o suporte para
bebidas. O botão dianteiro deve ser
premido com firmeza.
Suporte para bebidas no
adaptador do apoio de braços Há mais um suporte para bebidas
integrado no adaptador do apoio para braços do banco central traseiro.
Adaptador do apoio de braços 3 47.
Arrumação na parte
dianteira do veículo
Junto ao volante, há um
compartimento de arrumação.
Compartimento de
arrumação por baixo do
banco
Levantar a gaveta na extremidade
com reentrância e puxar para fora.
Carga máxima: 3 kg. Para fechar,
empurrar a gaveta para dentro e
encaixar.
Page 72 of 269

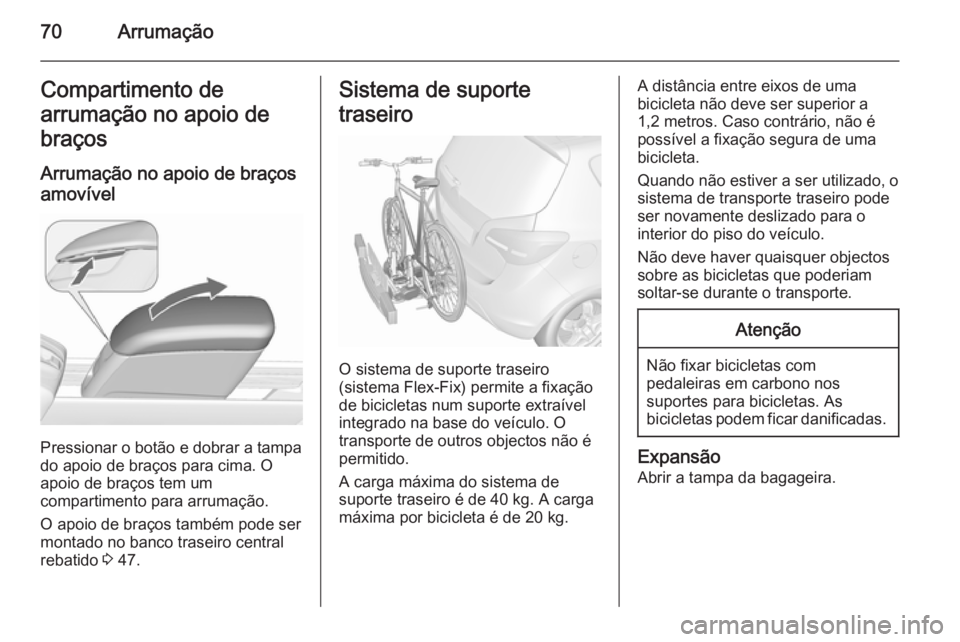

70ArrumaçãoCompartimento de
arrumação no apoio de braços
Arrumação no apoio de braços
amovível
Pressionar o botão e dobrar a tampa
do apoio de braços para cima. O
apoio de braços tem um
compartimento para arrumação.
O apoio de braços também pode ser
montado no banco traseiro central
rebatido 3 47.
Sistema de suporte
traseiro
O sistema de suporte traseiro
(sistema Flex-Fix) permite a fixação
de bicicletas num suporte extraível
integrado na base do veículo. O
transporte de outros objectos não é
permitido.
A carga máxima do sistema de
suporte traseiro é de 40 kg. A carga
máxima por bicicleta é de 20 kg.
A distância entre eixos de uma
bicicleta não deve ser superior a
1,2 metros. Caso contrário, não é
possível a fixação segura de uma
bicicleta.
Quando não estiver a ser utilizado, o
sistema de transporte traseiro pode
ser novamente deslizado para o
interior do piso do veículo.
Não deve haver quaisquer objectos
sobre as bicicletas que poderiam
soltar-se durante o transporte.Atenção
Não fixar bicicletas com pedaleiras em carbono nos
suportes para bicicletas. As
bicicletas podem ficar danificadas.
Expansão
Abrir a tampa da bagageira.

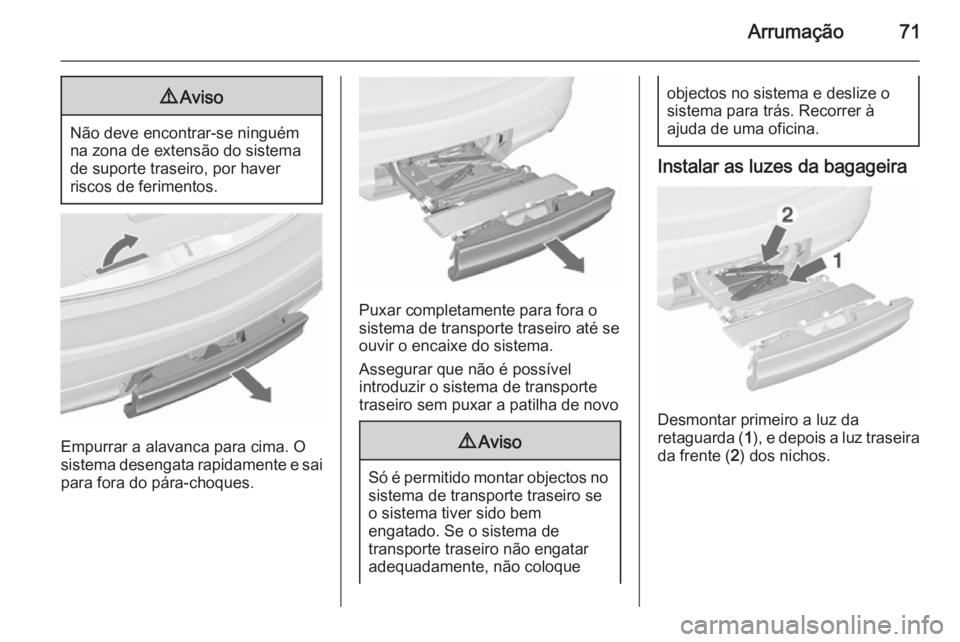

Page 73 of 269
Arrumação719Aviso
Não deve encontrar-se ninguém
na zona de extensão do sistema
de suporte traseiro, por haver
riscos de ferimentos.
Empurrar a alavanca para cima. O
sistema desengata rapidamente e sai
para fora do pára-choques.
Puxar completamente para fora o
sistema de transporte traseiro até se
ouvir o encaixe do sistema.
Assegurar que não é possível
introduzir o sistema de transporte
traseiro sem puxar a patilha de novo
9 Aviso
Só é permitido montar objectos no
sistema de transporte traseiro se
o sistema tiver sido bem
engatado. Se o sistema de
transporte traseiro não engatar
adequadamente, não coloque
objectos no sistema e deslize o
sistema para trás. Recorrer à
ajuda de uma oficina.
Instalar as luzes da bagageira
Desmontar primeiro a luz da
retaguarda ( 1), e depois a luz traseira
da frente ( 2) dos nichos.

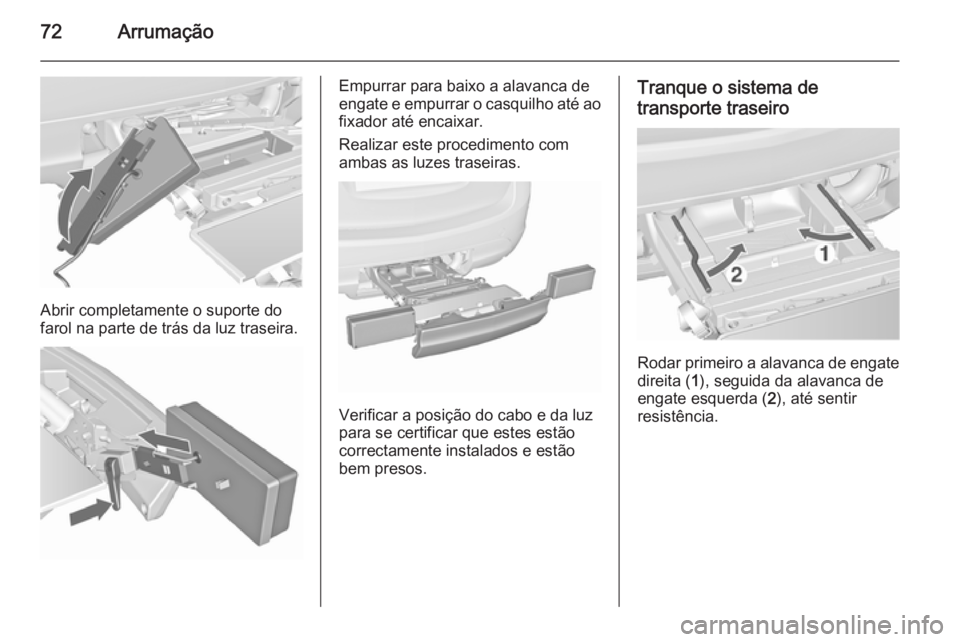

Page 74 of 269
72Arrumação
Abrir completamente o suporte do
farol na parte de trás da luz traseira.
Empurrar para baixo a alavanca de
engate e empurrar o casquilho até ao
fixador até encaixar.
Realizar este procedimento com
ambas as luzes traseiras.
Verificar a posição do cabo e da luz
para se certificar que estes estão correctamente instalados e estão
bem presos.
Tranque o sistema de
transporte traseiro
Rodar primeiro a alavanca de engate direita ( 1), seguida da alavanca de
engate esquerda ( 2), até sentir
resistência.

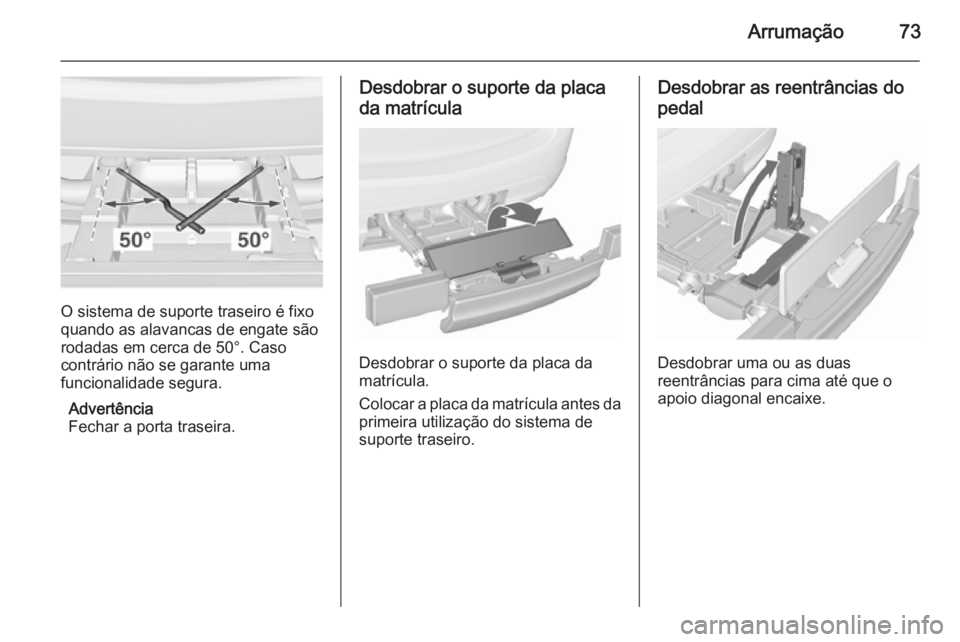

Page 75 of 269
Arrumação73
O sistema de suporte traseiro é fixo
quando as alavancas de engate são
rodadas em cerca de 50°. Caso
contrário não se garante uma
funcionalidade segura.
Advertência
Fechar a porta traseira.
Desdobrar o suporte da placa
da matrícula
Desdobrar o suporte da placa da
matrícula.
Colocar a placa da matrícula antes da primeira utilização do sistema de
suporte traseiro.
Desdobrar as reentrâncias do
pedal
Desdobrar uma ou as duas
reentrâncias para cima até que o
apoio diagonal encaixe.

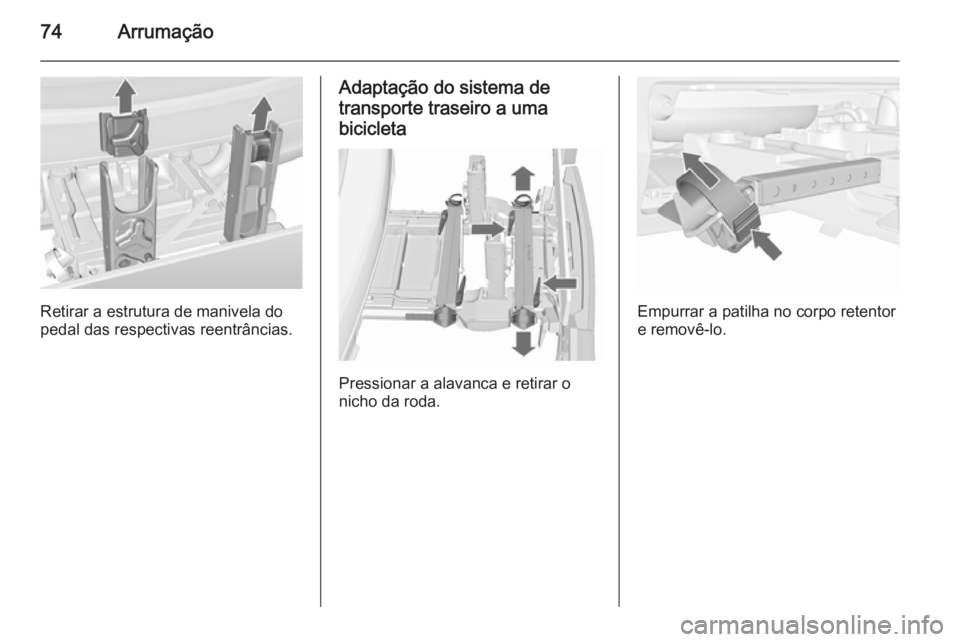

Page 76 of 269
74Arrumação
Retirar a estrutura de manivela do
pedal das respectivas reentrâncias.
Adaptação do sistema de
transporte traseiro a uma
bicicleta
Pressionar a alavanca e retirar o
nicho da roda.
Empurrar a patilha no corpo retentor
e removê-lo.

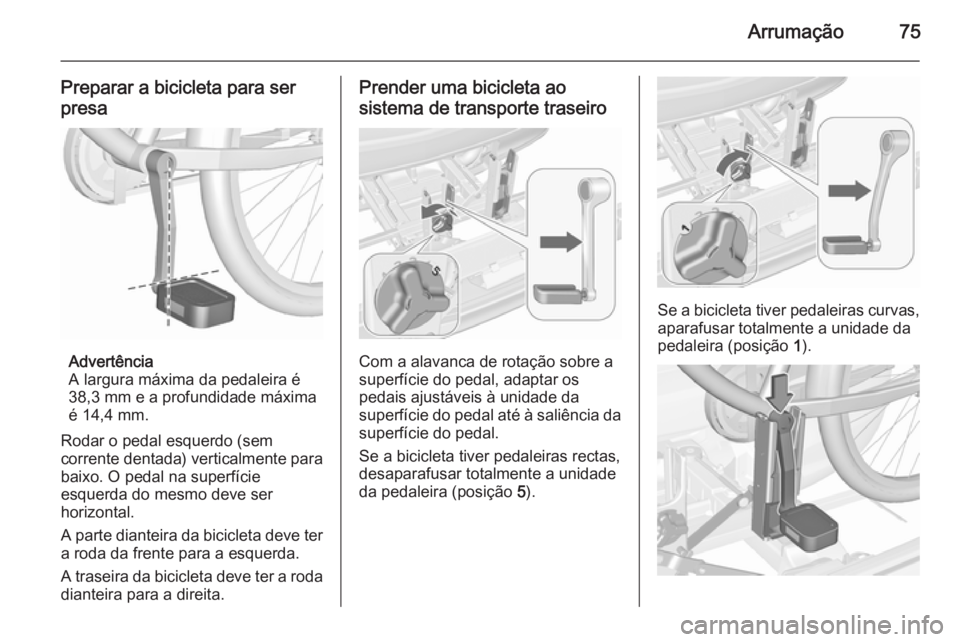

Page 77 of 269
Arrumação75
Preparar a bicicleta para serpresa
Advertência
A largura máxima da pedaleira é
38,3 mm e a profundidade máxima
é 14,4 mm.
Rodar o pedal esquerdo (sem
corrente dentada) verticalmente para
baixo. O pedal na superfície
esquerda do mesmo deve ser
horizontal.
A parte dianteira da bicicleta deve ter a roda da frente para a esquerda.
A traseira da bicicleta deve ter a roda
dianteira para a direita.
Prender uma bicicleta ao
sistema de transporte traseiro
Com a alavanca de rotação sobre a
superfície do pedal, adaptar os
pedais ajustáveis à unidade da
superfície do pedal até à saliência da
superfície do pedal.
Se a bicicleta tiver pedaleiras rectas,
desaparafusar totalmente a unidade
da pedaleira (posição 5).
Se a bicicleta tiver pedaleiras curvas,
aparafusar totalmente a unidade da
pedaleira (posição 1).
Page 78 of 269
76Arrumação
Colocar a bicicleta. A superfície do
pedal deve estar no nicho de abertura do mesmo como se vê na imagem.Atenção
Certifique-se que o pedal não toca
na superfície do suporte da
extremidade traseira. Caso
contrário, os jogos de bielas
poderão danificar-se durante o
transporte.
Inserir por cima, o encaixe da
pedaleira na calha exterior de cada
nicho da pedaleira e deslizá-la para
baixo até pelo menos por baixo dos
entalhes.
Anexar a superfície do pedal ao rodar o parafuso de anexo na montagem do pedal.
Posicionar as reentrâncias das rodas
de modo que a bicicleta fique
aproximadamente na horizontal.
Agora, a distância entre os pedais e
a porta traseira deverá ser de pelo
menos 5 cm.
Ambos os pneus das bicicletas têm de estar nos nichos das rodas.
Atenção
Certificar-se de puxar os nichos
das rodas para fora, na medida do necessário, para poder colocar ospneus das rodas da bicicleta nos

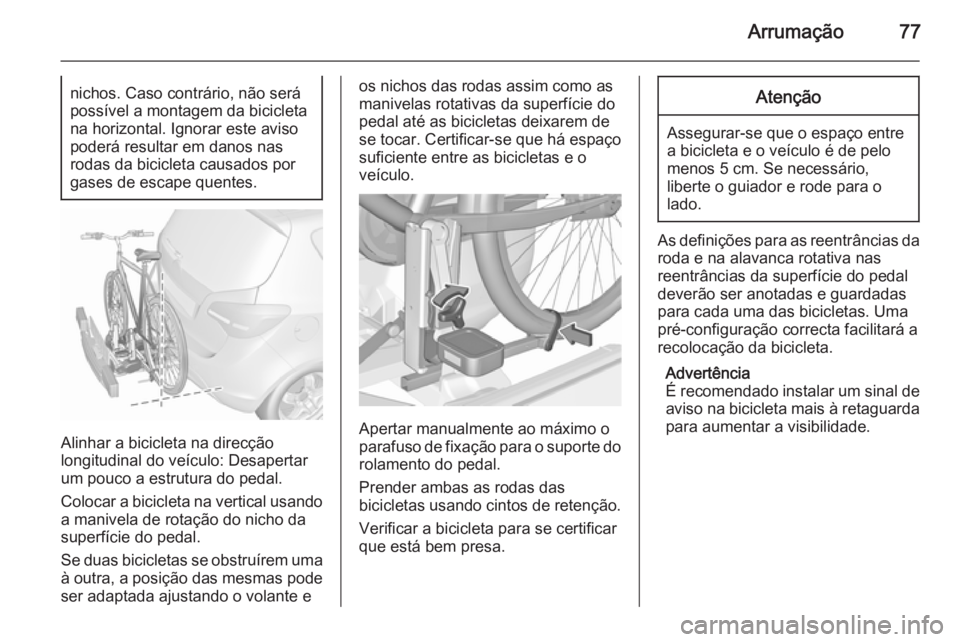

Page 79 of 269
Arrumação77nichos. Caso contrário, não será
possível a montagem da bicicleta
na horizontal. Ignorar este aviso
poderá resultar em danos nas
rodas da bicicleta causados por
gases de escape quentes.
Alinhar a bicicleta na direcção
longitudinal do veículo: Desapertar
um pouco a estrutura do pedal.
Colocar a bicicleta na vertical usando a manivela de rotação do nicho da
superfície do pedal.
Se duas bicicletas se obstruírem uma
à outra, a posição das mesmas pode
ser adaptada ajustando o volante e
os nichos das rodas assim como as
manivelas rotativas da superfície do
pedal até as bicicletas deixarem de
se tocar. Certificar-se que há espaço
suficiente entre as bicicletas e o
veículo.
Apertar manualmente ao máximo o
parafuso de fixação para o suporte do rolamento do pedal.
Prender ambas as rodas das
bicicletas usando cintos de retenção.
Verificar a bicicleta para se certificar
que está bem presa.
Atenção
Assegurar-se que o espaço entre
a bicicleta e o veículo é de pelo
menos 5 cm. Se necessário,
liberte o guiador e rode para o
lado.
As definições para as reentrâncias da
roda e na alavanca rotativa nas
reentrâncias da superfície do pedal
deverão ser anotadas e guardadas
para cada uma das bicicletas. Uma
pré-configuração correcta facilitará a
recolocação da bicicleta.
Advertência
É recomendado instalar um sinal de
aviso na bicicleta mais à retaguarda
para aumentar a visibilidade.

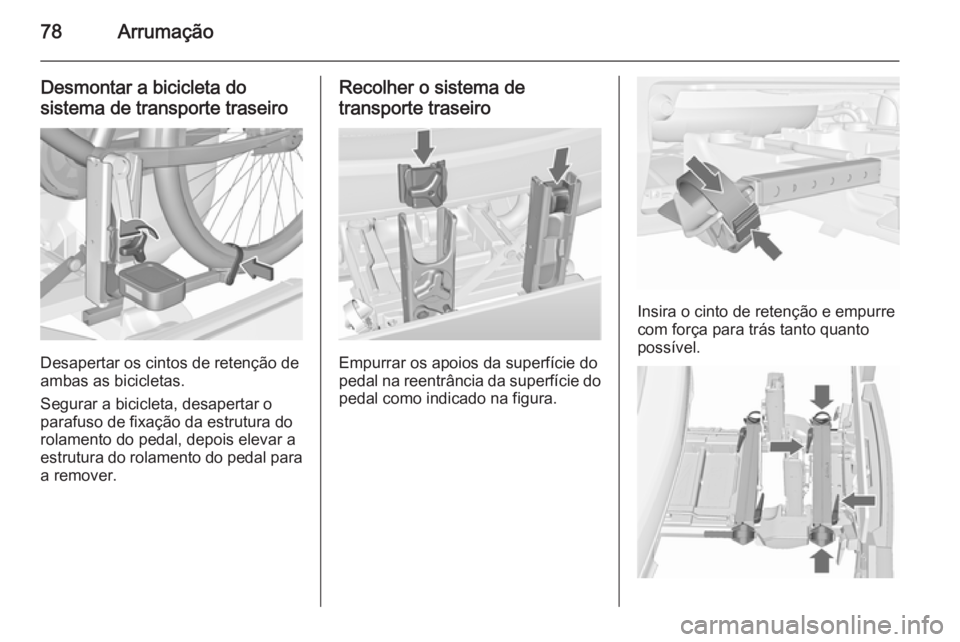

Page 80 of 269
78Arrumação
Desmontar a bicicleta do
sistema de transporte traseiro
Desapertar os cintos de retenção de
ambas as bicicletas.
Segurar a bicicleta, desapertar o
parafuso de fixação da estrutura do
rolamento do pedal, depois elevar a
estrutura do rolamento do pedal para
a remover.
Recolher o sistema de
transporte traseiro
Empurrar os apoios da superfície do
pedal na reentrância da superfície do
pedal como indicado na figura.
Insira o cinto de retenção e empurre
com força para trás tanto quanto
possível.
