OPEL MERIVA 2015.5 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2015.5, Model line: MERIVA, Model: OPEL MERIVA 2015.5Pages: 265, PDF Dimensioni: 7.91 MB

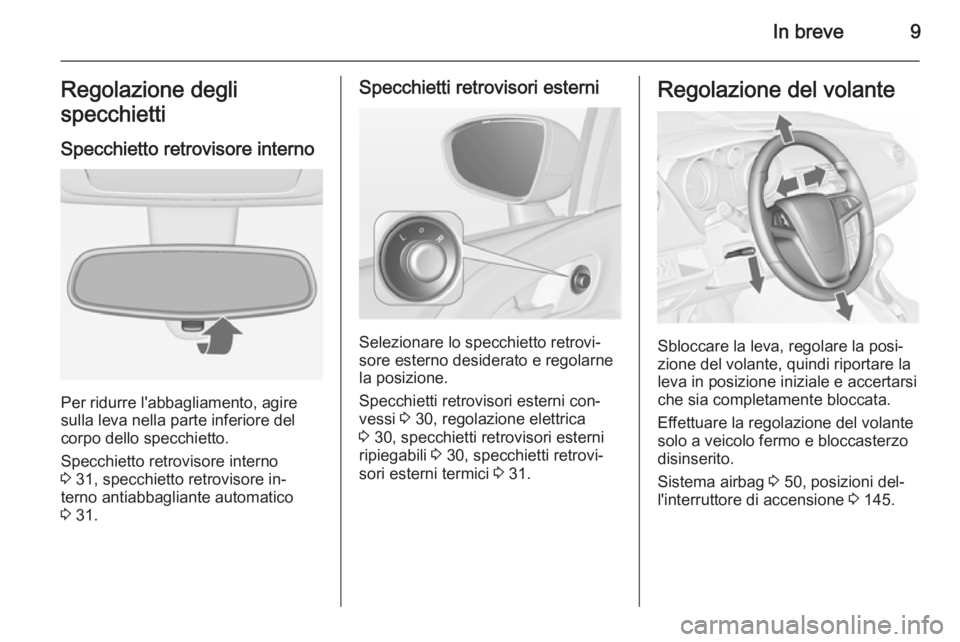

Page 11 of 265
In breve9Regolazione degli
specchietti
Specchietto retrovisore interno
Per ridurre l'abbagliamento, agire
sulla leva nella parte inferiore del
corpo dello specchietto.
Specchietto retrovisore interno
3 31, specchietto retrovisore in‐
terno antiabbagliante automatico
3 31.
Specchietti retrovisori esterni
Selezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione.
Specchietti retrovisori esterni con‐
vessi 3 30, regolazione elettrica
3 30, specchietti retrovisori esterni
ripiegabili 3 30, specchietti retrovi‐
sori esterni termici 3 31.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 50, posizioni del‐
l'interruttore di accensione 3 145.

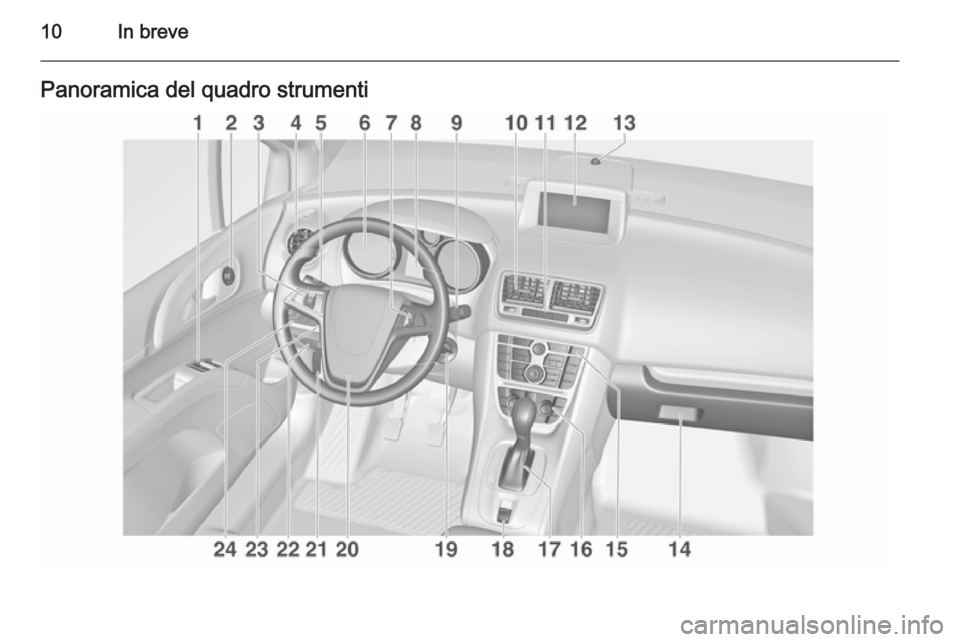

Page 12 of 265
10In brevePanoramica del quadro strumenti

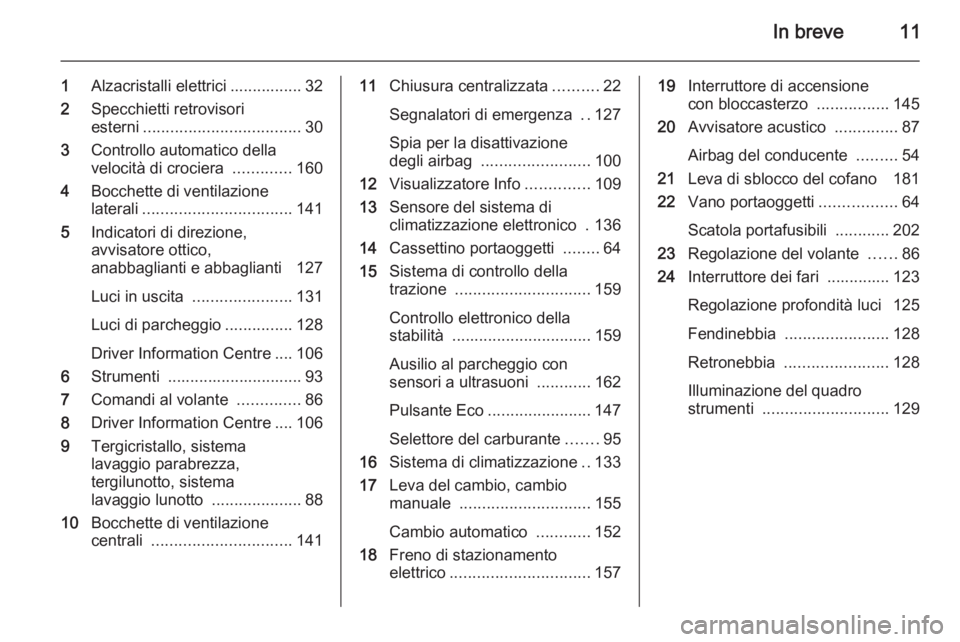

Page 13 of 265
In breve11
1Alzacristalli elettrici ................ 32
2 Specchietti retrovisori
esterni ................................... 30
3 Controllo automatico della
velocità di crociera .............160
4 Bocchette di ventilazione
laterali ................................. 141
5 Indicatori di direzione,
avvisatore ottico,
anabbaglianti e abbaglianti 127
Luci in uscita ...................... 131
Luci di parcheggio ...............128
Driver Information Centre .... 106
6 Strumenti .............................. 93
7 Comandi al volante ..............86
8 Driver Information Centre .... 106
9 Tergicristallo, sistema
lavaggio parabrezza,
tergilunotto, sistema
lavaggio lunotto ....................88
10 Bocchette di ventilazione
centrali ............................... 14111Chiusura centralizzata ..........22
Segnalatori di emergenza ..127
Spia per la disattivazione
degli airbag ........................ 100
12 Visualizzatore Info ..............109
13 Sensore del sistema di
climatizzazione elettronico . 136
14 Cassettino portaoggetti ........64
15 Sistema di controllo della
trazione .............................. 159
Controllo elettronico della
stabilità ............................... 159
Ausilio al parcheggio con
sensori a ultrasuoni ............162
Pulsante Eco ....................... 147
Selettore del carburante .......95
16 Sistema di climatizzazione ..133
17 Leva del cambio, cambio
manuale ............................. 155
Cambio automatico ............152
18 Freno di stazionamento
elettrico ............................... 15719Interruttore di accensione
con bloccasterzo ................145
20 Avvisatore acustico ..............87
Airbag del conducente .........54
21 Leva di sblocco del cofano 181
22 Vano portaoggetti .................64
Scatola portafusibili ............202
23 Regolazione del volante ......86
24 Interruttore dei fari .............. 123
Regolazione profondità luci 125
Fendinebbia ....................... 128
Retronebbia ....................... 128
Illuminazione del quadro strumenti ............................ 129

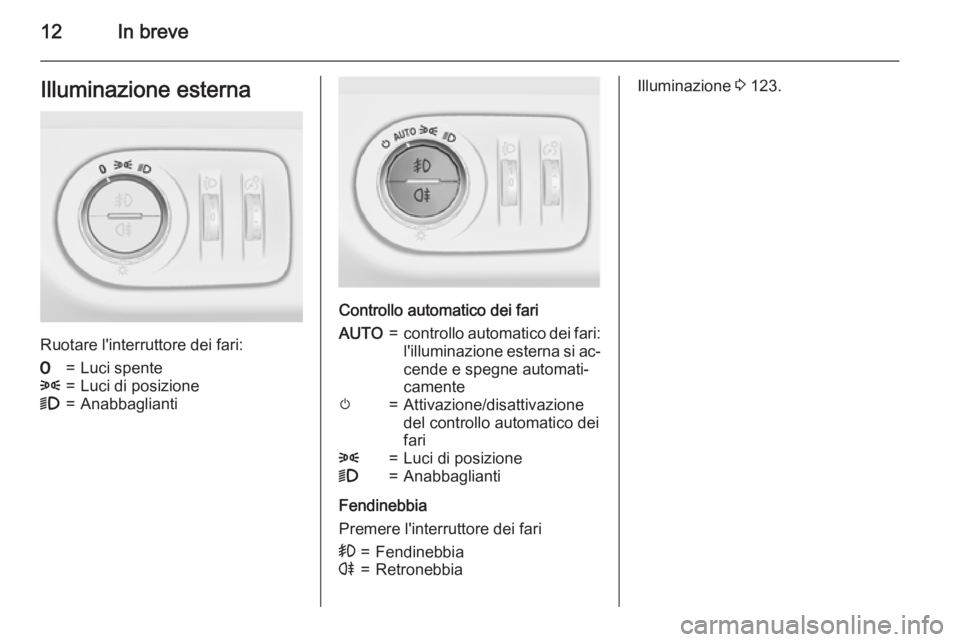

Page 14 of 265
12In breveIlluminazione esterna
Ruotare l'interruttore dei fari:
7=Luci spente8=Luci di posizione9=Anabbaglianti
Controllo automatico dei fari
AUTO=controllo automatico dei fari:
l'illuminazione esterna si ac‐ cende e spegne automati‐
camentem=Attivazione/disattivazione
del controllo automatico dei
fari8=Luci di posizione9=Anabbaglianti
Fendinebbia
Premere l'interruttore dei fari
>=Fendinebbiar=RetronebbiaIlluminazione 3 123.

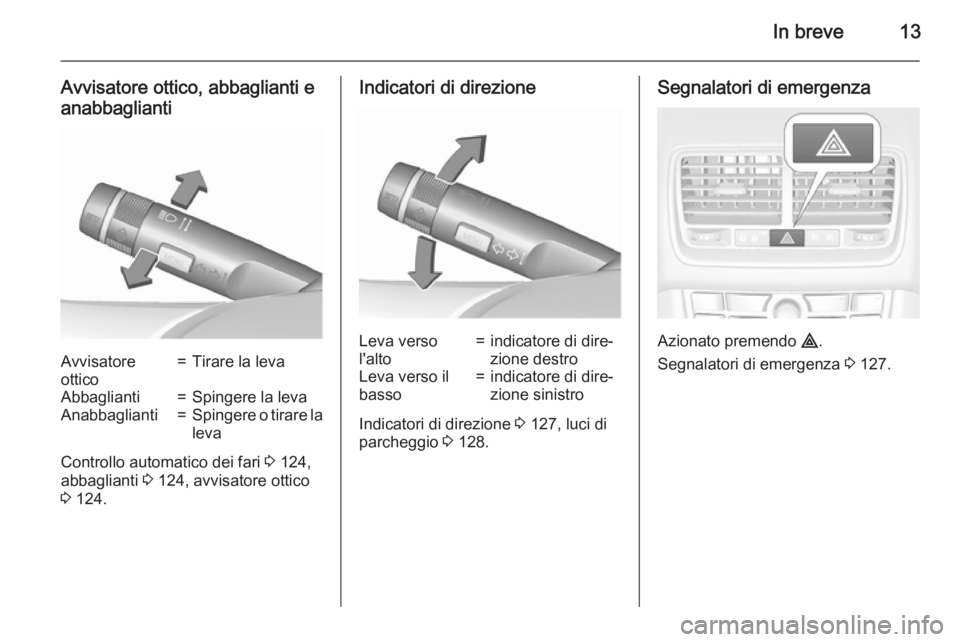

Page 15 of 265
In breve13
Avvisatore ottico, abbaglianti eanabbagliantiAvvisatore
ottico=Tirare la levaAbbaglianti=Spingere la levaAnabbaglianti=Spingere o tirare la
leva
Controllo automatico dei fari 3 124,
abbaglianti 3 124, avvisatore ottico
3 124.
Indicatori di direzioneLeva verso
l'alto=indicatore di dire‐
zione destroLeva verso il
basso=indicatore di dire‐
zione sinistro
Indicatori di direzione 3 127, luci di
parcheggio 3 128.
Segnalatori di emergenza
Azionato premendo ¨.
Segnalatori di emergenza 3 127.

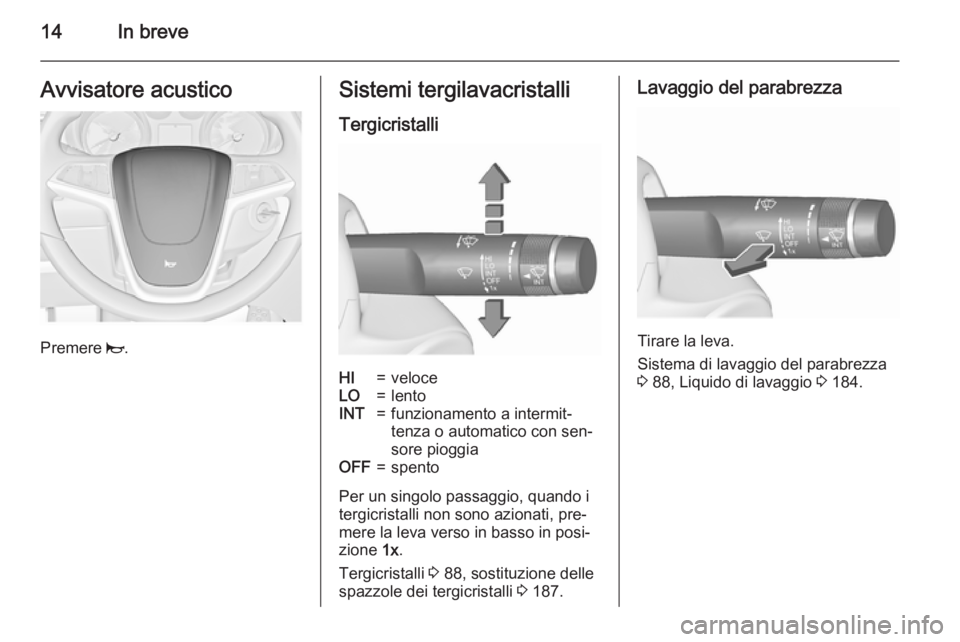

Page 16 of 265
14In breveAvvisatore acustico
Premere j.
Sistemi tergilavacristalli
TergicristalliHI=veloceLO=lentoINT=funzionamento a intermit‐
tenza o automatico con sen‐
sore pioggiaOFF=spento
Per un singolo passaggio, quando i
tergicristalli non sono azionati, pre‐
mere la leva verso in basso in posi‐
zione 1x.
Tergicristalli 3 88, sostituzione delle
spazzole dei tergicristalli 3 187.
Lavaggio del parabrezza
Tirare la leva.
Sistema di lavaggio del parabrezza
3 88, Liquido di lavaggio 3 184.

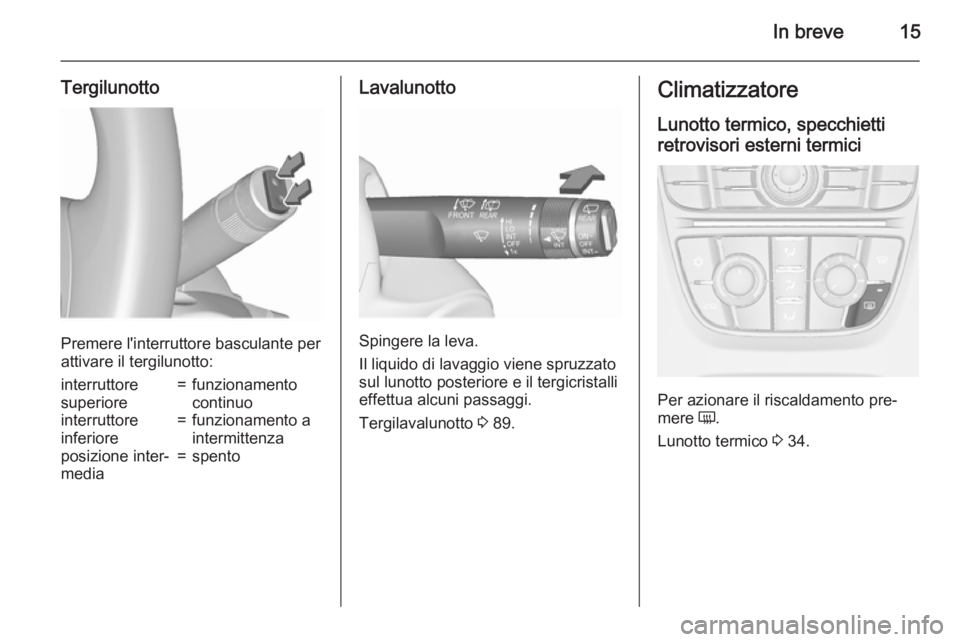

Page 17 of 265
In breve15
Tergilunotto
Premere l'interruttore basculante per
attivare il tergilunotto:
interruttore
superiore=funzionamento
continuointerruttore
inferiore=funzionamento a
intermittenzaposizione inter‐
media=spentoLavalunotto
Spingere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli effettua alcuni passaggi.
Tergilavalunotto 3 89.
Climatizzatore
Lunotto termico, specchietti
retrovisori esterni termici
Per azionare il riscaldamento pre‐
mere Ü.
Lunotto termico 3 34.
Page 18 of 265
16In breve
Sbrinamento e
disappannamento dei cristalli
Premere V.
Impostare il comando della tempera‐
tura al livello più caldo.
Lunotto termico Ü acceso.
Sistema di climatizzazione 3 133.
Cambio
Cambio manuale
Per innestare la retromarcia, con il
veicolo fermo e premendo il pedale
della frizione, premere il pulsante di
sblocco sulla leva del cambio e inne‐
stare la marcia.
Se la marcia non si innesta, portare la leva del cambio in posizione di folle,rilasciare il pedale della frizione e pre‐
merlo nuovamente; ripetere quindi la selezione della marcia.
Cambio manuale 3 155.
Cambio automaticoP=stazionamentoR=retromarciaN=folleD=marcia
Modalità manuale: spostare la leva
del cambio verso sinistra dalla posi‐ zione D.
<=marcia superiore]=marcia inferiore
La leva del cambio può essere spo‐
stata dalla posizione P solo con l'ac‐
censione inserita e il pedale del freno

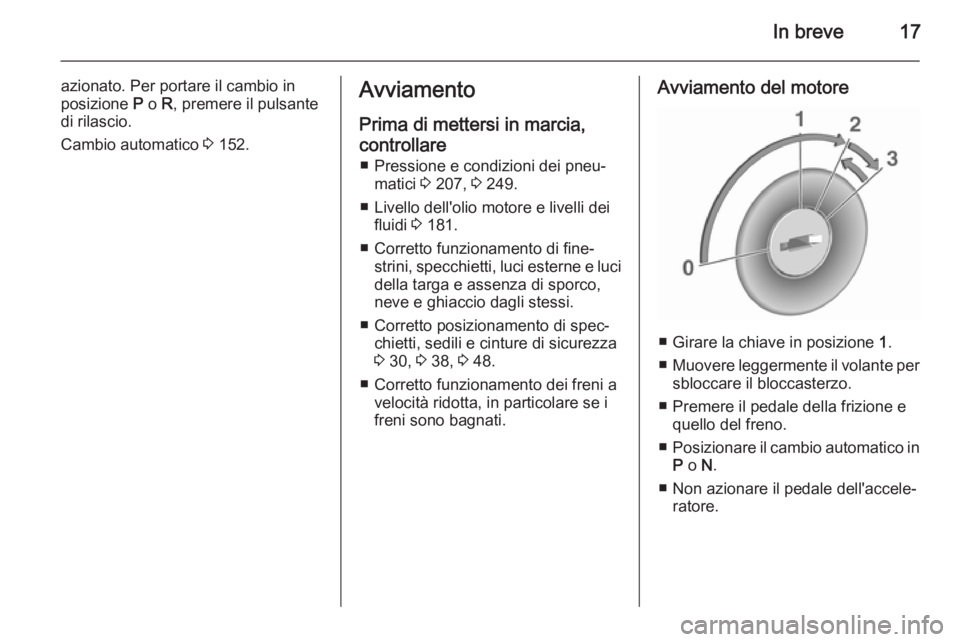

Page 19 of 265
In breve17
azionato. Per portare il cambio in
posizione P o R, premere il pulsante
di rilascio.
Cambio automatico 3 152.Avviamento
Prima di mettersi in marcia,
controllare ■ Pressione e condizioni dei pneu‐ matici 3 207, 3 249.
■ Livello dell'olio motore e livelli dei fluidi 3 181.
■ Corretto funzionamento di fine‐ strini, specchietti, luci esterne e luci
della targa e assenza di sporco,
neve e ghiaccio dagli stessi.
■ Corretto posizionamento di spec‐ chietti, sedili e cinture di sicurezza
3 30, 3 38, 3 48.
■ Corretto funzionamento dei freni a velocità ridotta, in particolare se i
freni sono bagnati.Avviamento del motore
■ Girare la chiave in posizione 1.
■ Muovere leggermente il volante per
sbloccare il bloccasterzo.
■ Premere il pedale della frizione e quello del freno.
■ Posizionare il cambio automatico in
P o N.
■ Non azionare il pedale dell'accele‐ ratore.

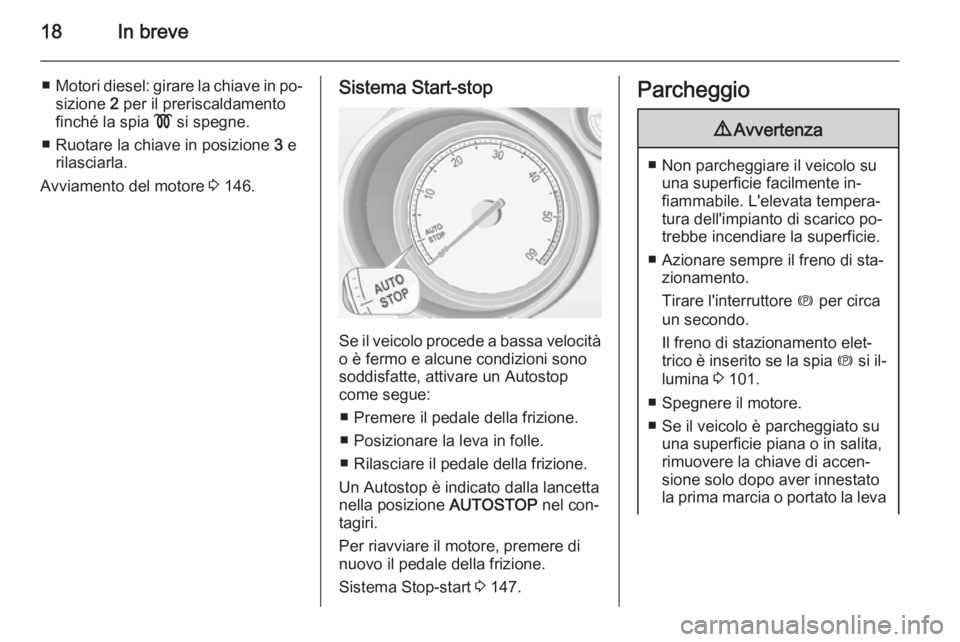

Page 20 of 265
18In breve
■Motori diesel: girare la chiave in po‐
sizione 2 per il preriscaldamento
finché la spia ! si spegne.
■ Ruotare la chiave in posizione 3 e
rilasciarla.
Avviamento del motore 3 146.Sistema Start-stop
Se il veicolo procede a bassa velocità
o è fermo e alcune condizioni sono
soddisfatte, attivare un Autostop
come segue:
■ Premere il pedale della frizione.■ Posizionare la leva in folle.
■ Rilasciare il pedale della frizione.
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel con‐
tagiri.
Per riavviare il motore, premere di
nuovo il pedale della frizione.
Sistema Stop-start 3 147.
Parcheggio9 Avvertenza
■ Non parcheggiare il veicolo su
una superficie facilmente in‐
fiammabile. L'elevata tempera‐ tura dell'impianto di scarico po‐
trebbe incendiare la superficie.
■ Azionare sempre il freno di sta‐ zionamento.
Tirare l'interruttore m per circa
un secondo.
Il freno di stazionamento elet‐
trico è inserito se la spia m si il‐
lumina 3 101.
■ Spegnere il motore.
■ Se il veicolo è parcheggiato su una superficie piana o in salita,
rimuovere la chiave di accen‐
sione solo dopo aver innestato
la prima marcia o portato la leva
