OPEL MERIVA 2015.5 Инструкция по эксплуатации (in Russian)
Manufacturer: OPEL, Model Year: 2015.5, Model line: MERIVA, Model: OPEL MERIVA 2015.5Pages: 281, PDF Size: 7.98 MB
Page 121 of 281

Приборы и средства управления119
Выбор осуществляется с по‐
мощью:
■ меню
■ функциональных клавиш и мно‐ гофункциональной рукоятки ин‐
формационно-развлекательной
системы
Выбор с помощью органов
управления информационно-
развлекательной системы
Выбрать функцию с помощью кно‐
пок информационно-развлекатель‐ ной системы. Отображается меню
выбранной функции.
Колесо контроллера используется
для выбора элемента меню и под‐
тверждения сделанного выбора.
Многофункциональная ручка
Многофункциональная ручка явля‐
ется центральным средством
управления для меню:
Повернуть
■ для отметки опции меню
■ чтобы задать числовое значение
или отобразить опцию меню
Нажать (наружное кольцо) ■ для выбора или активизации от‐ меченной опции
■ для подтверждения установки значения
■ для включения/выключения функции системы
Кнопка BACK
Нажмите BACK, чтобы:
■ выйти из меню без изменения ус‐
тановок
■ возвратиться из подменю на бо‐ лее высокий уровень меню
■ удалить последний символ из по‐
следовательности символов
Нажмите и удерживайте BACK не‐
сколько секунд, чтобы удалить всю запись.
Сохранение индивидуальных на‐
строек автомобиля 3 128, Сохра‐
ненные установки 3 24.
Page 122 of 281

120Приборы и средства управленияИнформационные
сообщения
Сообщения выводятся на дисплей информационного центра води‐
теля, при этом в некоторых случаях они сопровождаются предупре‐
ждениями и звуковыми сигналами.
Чтобы подтвердить сообщение,
необходимо нажать кнопку
SET/CLR , MENU или повернуть ко‐
лесико регулятора.
Сообщения автомобиля на
дисплее среднего уровня
Информационные сообщения вы‐
водятся в виде цифровых кодов.
№Информационное сообщение2Пульт дистанционного управ‐
ления не обнаружен,
выжмите педаль сцепления
для повторного запуска.3Низкий уровень охлаж‐
дающей жидкости двигателя.4Кондиционер выключен.№Информационное сообщение5Рулевое колесо заблокиро‐
вано.6Выжмите педаль тормоза,
чтобы отключить электриче‐
ский стояночный тормоз.7Поверните рулевое колесо,
выключите и снова включите
зажигание.9Поверните рулевое колесо и
снова включите двигатель.12Автомобиль перегружен.13Перегрев компрессора.15Неисправность дополнитель‐
ного стоп-сигнала.16Неисправность стоп-сигнала.17Неисправность системы регу‐ лирования уровня передних
фар.18Неисправность ближнего
света левой фары.19Неисправность заднего
противотуманного фонаря.20Неисправность ближнего
света правой фары.
Page 123 of 281

Приборы и средства управления121
№Информационное сообщение21Неисправность левого габа‐
ритного огня.22Неисправность правого габа‐
ритного огня.23Неисправность фонаря
заднего хода.24Неисправность освещения
номерного знака.25Неисправность левого перед‐ него указателя поворота.26Неисправность левого
заднего указателя поворота.27Неисправность правого
переднего указателя пово‐
рота.28Неисправность правого
заднего указателя поворота.29Проверьте стоп-сигнал
прицепа.30Проверьте фонарь заднего
хода прицепа.31Проверьте левый указатель
поворота прицепа.№Информационное сообщение32Проверьте правый указатель
поворота прицепа.33Проверьте задний противот‐
уманный фонарь прицепа.34Проверьте задний фонарь
прицепа.35Замените батарею в пульте
дистанционного управления.48Очистите линзу системы
обзора боковой мертвой
зоны.53Затяните пробку заливной
горловины топливного бака.54Конденсат в фильтре дизель‐
ного топлива.55Сажевый фильтр дизельного
двигателя заполнен 3 162.56Разность давления в шинах
передних колес.57Разность давления в шинах
задних колес.58Обнаружены шины без
датчиков давления воздуха.№Информационное сообщение59Откройте и затем закройте
окно двери водителя.60Откройте и затем закройте
окно двери переднего пасса‐
жира.61Откройте и затем закройте
окно задней левой двери.62Откройте и затем закройте
окно задней правой двери.65Предпринята попытка
взлома.66Выполните техническое
обслуживание противо‐
угонной сигнализации.67Выполните техническое
обслуживание замка руле‐
вого колеса.68Выполните техническое
обслуживание усилителя
рулевого управления.69Выполните техническое
обслуживание подвески.
Page 124 of 281

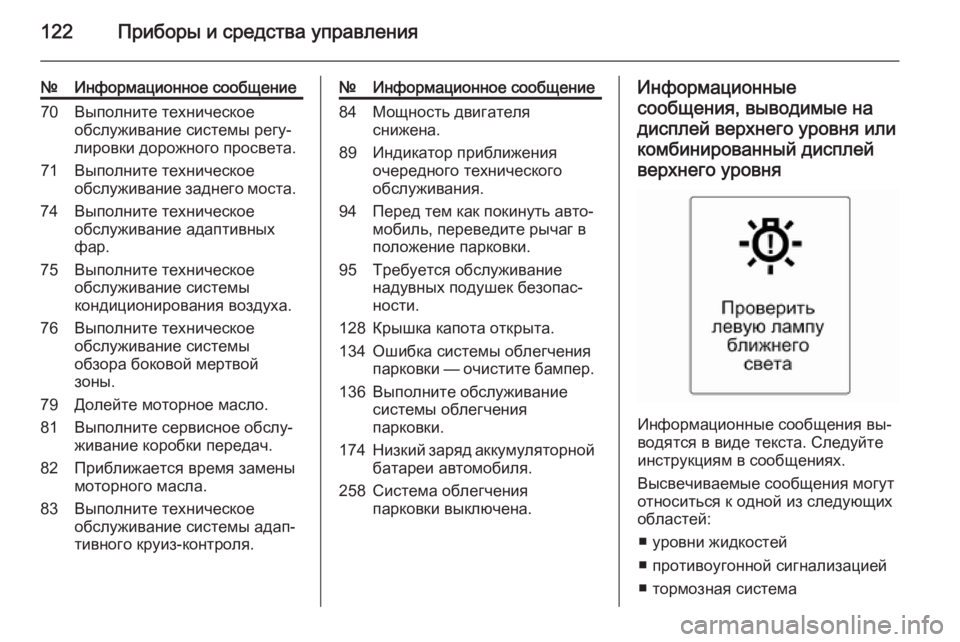

122Приборы и средства управления
№Информационное сообщение70Выполните техническое
обслуживание системы регу‐
лировки дорожного просвета.71Выполните техническое
обслуживание заднего моста.74Выполните техническое
обслуживание адаптивных
фар.75Выполните техническое
обслуживание системы
кондиционирования воздуха.76Выполните техническое
обслуживание системы
обзора боковой мертвой
зоны.79Долейте моторное масло.81Выполните сервисное обслу‐
живание коробки передач.82Приближается время замены
моторного масла.83Выполните техническое
обслуживание системы адап‐
тивного круиз-контроля.№Информационное сообщение84Мощность двигателя
снижена.89Индикатор приближения
очередного технического
обслуживания.94Перед тем как покинуть авто‐
мобиль, переведите рычаг в
положение парковки.95Требуется обслуживание
надувных подушек безопас‐
ности.128Крышка капота открыта.134Ошибка системы облегчения
парковки — очистите бампер.136Выполните обслуживание
системы облегчения
парковки.174Низкий заряд аккумуляторной
батареи автомобиля.258Система облегчения
парковки выключена.Информационные
сообщения, выводимые надисплей верхнего уровня или
комбинированный дисплей
верхнего уровня
Информационные сообщения вы‐
водятся в виде текста. Следуйте
инструкциям в сообщениях.
Высвечиваемые сообщения могут
относиться к одной из следующих
областей:
■ уровни жидкостей
■ противоугонной сигнализацией
■ тормозная система
Page 125 of 281

Приборы и средства управления123
■ системы управления автомоби‐лем
■ системы контроля движения
■ круиз-контроль
■ система обнаружения объектов
■ световые приборы, замена ламп
■ стеклоочистители и стеклоомы‐ ватели
■ двери и окна
■ пульт дистанционного управле‐ ния
■ ремни безопасности
■ системы подушек безопасности
■ двигатель и коробка передач
■ давление в шинах
■ сажевый фильтр дизельного двигателяИнформационные сообщения
на цветном информационном дисплее Некоторые важные сообщения вы‐
водятся дополнительно на цветной
информационный дисплей. Чтобы
подтвердить сообщение, необхо‐
димо нажать многофункциональ‐
ную ручку. Некоторые сообщения
всплывают только на несколько се‐ кунд.
Предупреждающие
звуковые сигналы
Одновременно может звучать
только один предупреждающий
звуковой сигнал.
Предупреждающий сигнал непри‐
стегнутого ремня имеет более вы‐
сокий приоритет, чем любой другой сигнал.При запуске двигателя или во
время движения ■ Если не пристегнут ремень без‐ опасности.
■ Если при трогании с места не за‐
крыта дверь или задняя дверь.
■ Если при включенном стояноч‐ ном тормозе превышена задан‐
ная скорость.
■ Если превышена запрограмми‐ рованная скорость.
■ Если на дисплее информацион‐ ного центра водителя отобража‐
ется предупреждающее сообще‐
ние или код.
■ Если система помощи при пар‐ ковке обнаруживает препят‐
ствие.
■ Если включена передача заднего
хода, а задний держатель выдви‐ нут.
Page 126 of 281

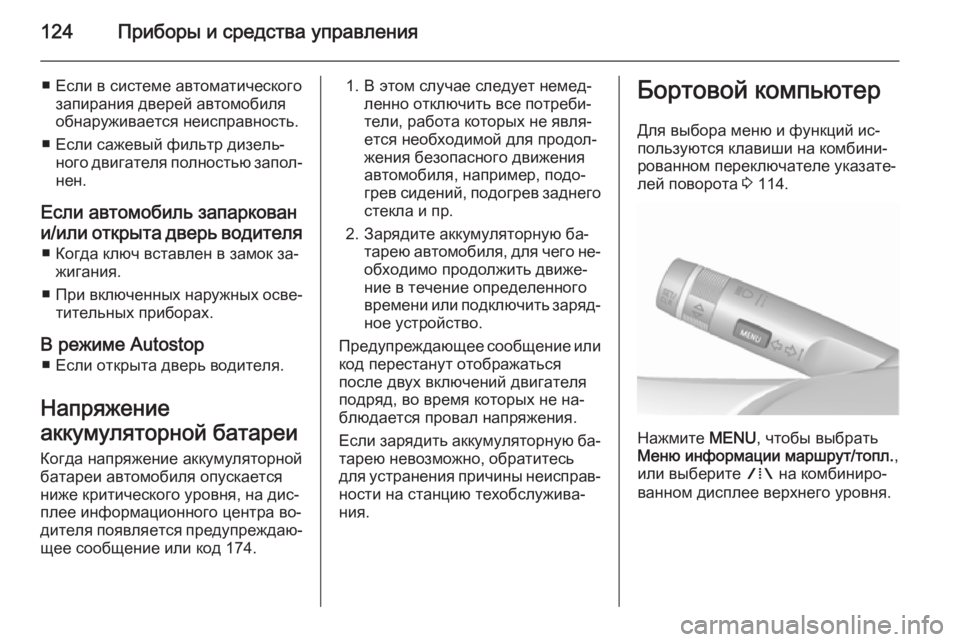

124Приборы и средства управления
■ Если в системе автоматическогозапирания дверей автомобиля
обнаруживается неисправность.
■ Если сажевый фильтр дизель‐ ного двигателя полностью запол‐нен.
Если автомобиль запаркован и/или открыта дверь водителя ■ Когда ключ вставлен в замок за‐ жигания.
■ При включенных наружных осве‐
тительных приборах.
В режиме Autostop ■ Если открыта дверь водителя.
Напряжение
аккумуляторной батареи
Когда напряжение аккумуляторной батареи автомобиля опускается
ниже критического уровня, на дис‐
плее информационного центра во‐
дителя появляется предупреждаю‐ щее сообщение или код 174.1. В этом случае следует немед‐ ленно отключить все потреби‐
тели, работа которых не явля‐
ется необходимой для продол‐
жения безопасного движения
автомобиля, например, подо‐
грев сидений, подогрев заднего
стекла и пр.
2. Зарядите аккумуляторную ба‐ тарею автомобиля, для чего не‐
обходимо продолжить движе‐
ние в течение определенного
времени или подключить заряд‐
ное устройство.
Предупреждающее сообщение или
код перестанут отображаться
после двух включений двигателя
подряд, во время которых не на‐
блюдается провал напряжения.
Если зарядить аккумуляторную ба‐
тарею невозможно, обратитесь
для устранения причины неисправ‐ ности на станцию техобслужива‐
ния.Бортовой компьютер
Для выбора меню и функций ис‐
пользуются клавиши на комбини‐
рованном переключателе указате‐
лей поворота 3 114.
Нажмите MENU, чтобы выбрать
Меню информации маршрут/топл. ,
или выберите W на комбиниро‐
ванном дисплее верхнего уровня.
Page 127 of 281

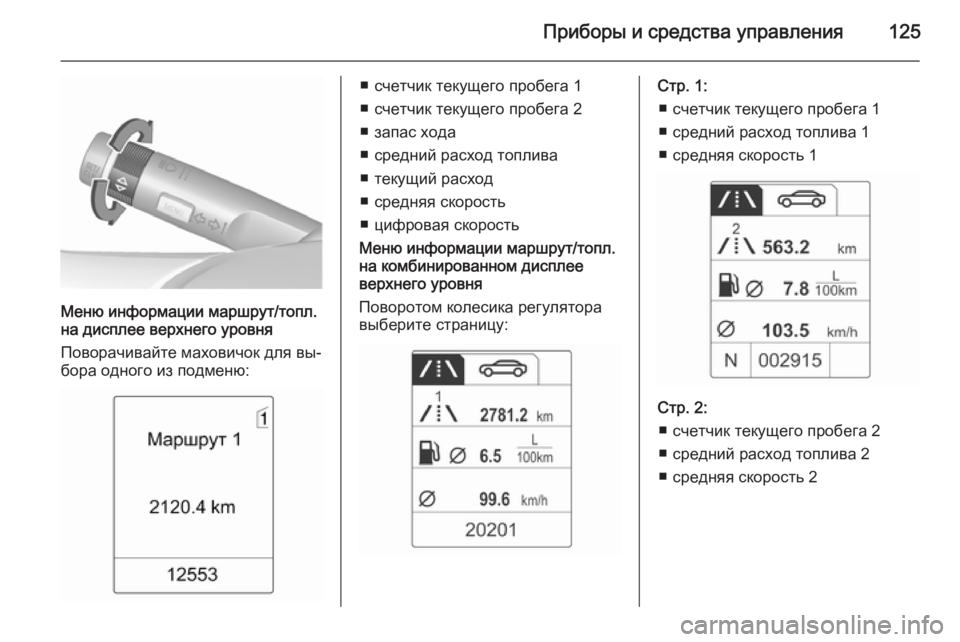

Приборы и средства управления125
Меню информации маршрут/топл.
на дисплее верхнего уровня
Поворачивайте маховичок для вы‐
бора одного из подменю:
■ счетчик текущего пробега 1
■ счетчик текущего пробега 2
■ запас хода
■ средний расход топлива
■ текущий расход
■ средняя скорость
■ цифровая скорость
Меню информации маршрут/топл.
на комбинированном дисплее
верхнего уровня
Поворотом колесика регулятора
выберите страницу:Стр. 1:
■ счетчик текущего пробега 1
■ средний расход топлива 1
■ средняя скорость 1
Стр. 2: ■ счетчик текущего пробега 2
■ средний расход топлива 2
■ средняя скорость 2
Page 128 of 281

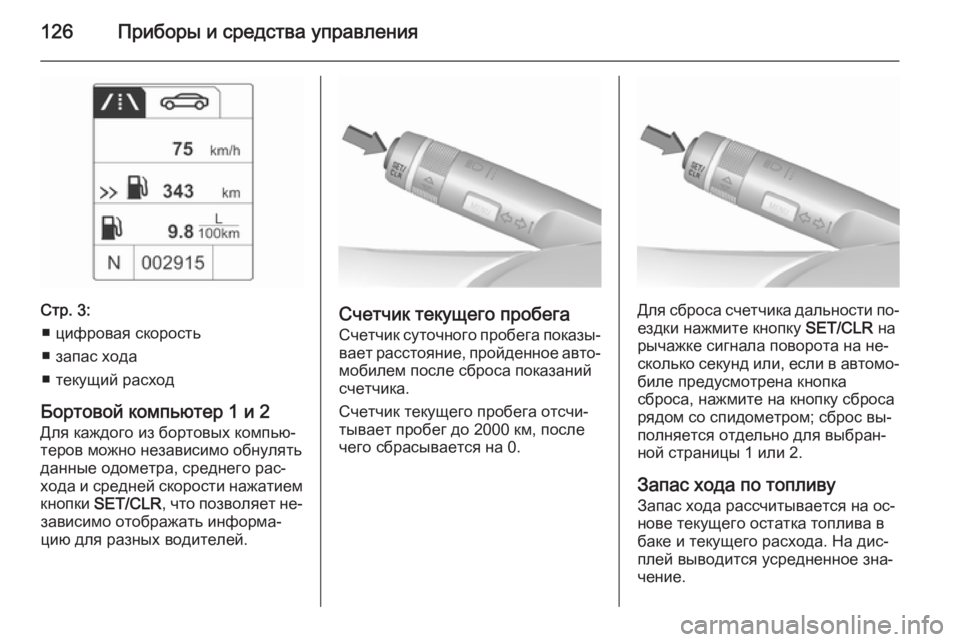

126Приборы и средства управления
Стр. 3:■ цифровая скорость
■ запас хода
■ текущий расход
Бортовой компьютер 1 и 2 Для каждого из бортовых компью‐
теров можно независимо обнулять
данные одометра, среднего рас‐
хода и средней скорости нажатием
кнопки SET/CLR , что позволяет не‐
зависимо отображать информа‐
цию для разных водителей.Счетчик текущего пробега
Счетчик суточного пробега показы‐
вает расстояние, пройденное авто‐ мобилем после сброса показаний
счетчика.
Счетчик текущего пробега отсчи‐
тывает пробег до 2000 км, после
чего сбрасывается на 0.Для сброса счетчика дальности по‐
ездки нажмите кнопку SET/CLR на
рычажке сигнала поворота на не‐ сколько секунд или, если в автомо‐
биле предусмотрена кнопка
сброса, нажмите на кнопку сброса
рядом со спидометром; сброс вы‐
полняется отдельно для выбран‐
ной страницы 1 или 2.
Запас хода по топливу
Запас хода рассчитывается на ос‐
нове текущего остатка топлива в
баке и текущего расхода. На дис‐ плей выводится усредненное зна‐чение.
Page 129 of 281

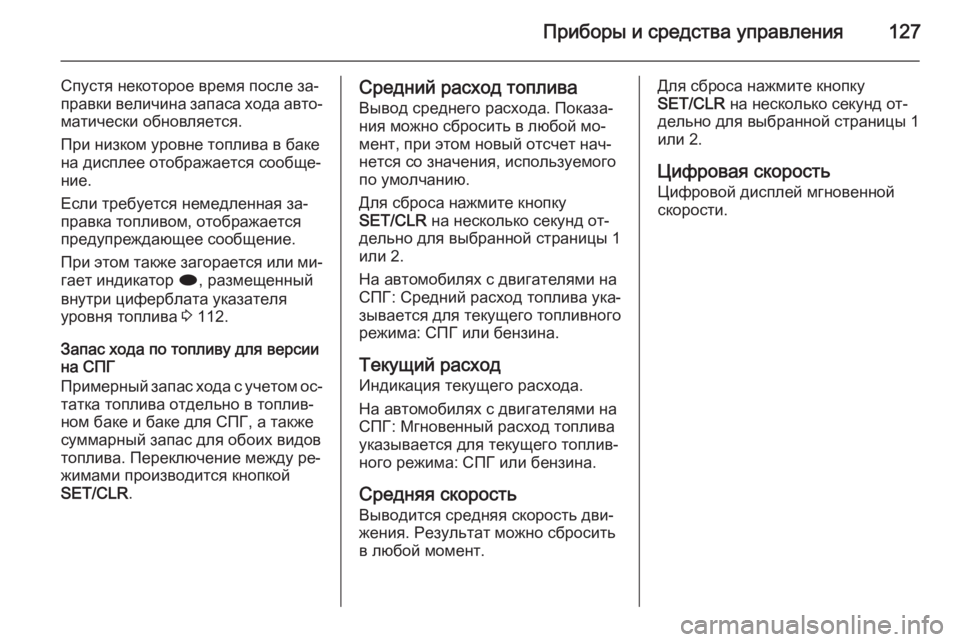

Приборы и средства управления127
Спустя некоторое время после за‐
правки величина запаса хода авто‐
матически обновляется.
При низком уровне топлива в баке
на дисплее отображается сообще‐
ние.
Если требуется немедленная за‐
правка топливом, отображается
предупреждающее сообщение.
При этом также загорается или ми‐ гает индикатор i, размещенный
внутри циферблата указателя
уровня топлива 3 112.
Запас хода по топливу для версии
на СПГ
Примерный запас хода с учетом ос‐
татка топлива отдельно в топлив‐
ном баке и баке для СПГ, а также
суммарный запас для обоих видов
топлива. Переключение между ре‐
жимами производится кнопкой
SET/CLR .Средний расход топлива
Вывод среднего расхода. Показа‐
ния можно сбросить в любой мо‐
мент, при этом новый отсчет нач‐
нется со значения, используемого
по умолчанию.
Для сброса нажмите кнопку
SET/CLR на несколько секунд от‐
дельно для выбранной страницы 1
или 2.
На автомобилях с двигателями на
СПГ: Средний расход топлива ука‐
зывается для текущего топливного
режима: СПГ или бензина.
Текущий расход Индикация текущего расхода.
На автомобилях с двигателями на
СПГ: Мгновенный расход топлива
указывается для текущего топлив‐
ного режима: СПГ или бензина.
Средняя скорость
Выводится средняя скорость дви‐
жения. Результат можно сбросить
в любой момент.Для сброса нажмите кнопку
SET/CLR на несколько секунд от‐
дельно для выбранной страницы 1
или 2.
Цифровая скорость
Цифровой дисплей мгновенной
скорости.
Page 130 of 281

128Приборы и средства управленияСохранение
индивидуальных
настроек
Поведение автомобиля можно пер‐ сонализировать путем изменения
установок на информационном
дисплее.
Некоторые персональные уста‐
новки для разных водителей можно
записать в память отдельно для каждого ключа автомобиля. Сохра‐
ненные установки 3 24.
В зависимости от уровня комплек‐ тации автомобиля и действующего в вашей стране законодательства
некоторые из описанных функций
могут отсутствовать.
Некоторые функции отображаются или активны только во время ра‐
боты двигателя.
Персональные настройки на
графическом
информационном дисплее
CD 300/CD 400/CD 400plus
Нажмите CONFIG. На экране по‐
явится меню Настройки.
Указанные ниже установки можно
выбрать, поворачивая и нажимая
многофункциональную ручку:
■ Языки (Languages)
■ Время и дата
■ Настройки радио
■ Настройки телефона
■ Настройки автомобиля
В соответствующих подменю
можно изменить следующие на‐ стройки:
Языки (Languages)
Обеспечивает выбор требуемого
языка.
Время и дата
См. раздел "Часы" 3 97.
Настройки радио
См. описание информационно-раз‐
влекательной системы в соответ‐
ствующем руководстве.
Настройки телефона
См. описание информационно-раз‐
влекательной системы в соответ‐
ствующем руководстве.
