OPEL MERIVA 2015 Betriebsanleitung (in German)

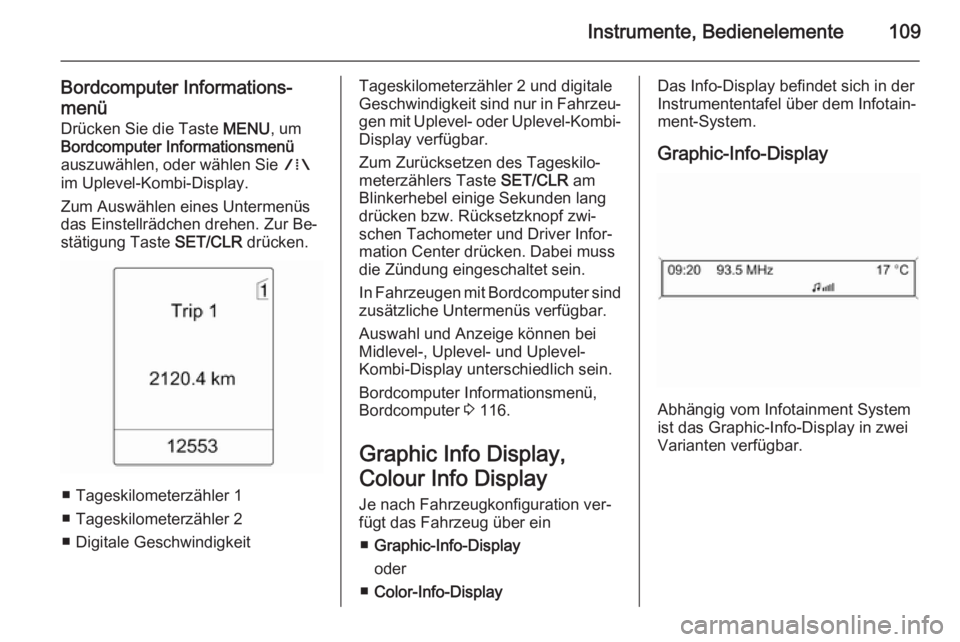

Instrumente, Bedienelemente109
Bordcomputer Informations‐
menü Drücken Sie die Taste MENU, um
Bordcomputer Informationsmenü
auszuwählen, oder wählen Sie W
im Uplevel-Kombi-Display.
Zum Auswählen eines Untermenüs
das Einstellrädchen drehen. Zur Be‐
stätigung Taste SET/CLR drücken.
■ Tageskilometerzähler 1
■ Tageskilometerzähler 2
■ Digitale Geschwindigkeit
Tageskilometerzähler 2 und digitale
Geschwindigkeit sind nur in Fahrzeu‐
gen mit Uplevel- oder Uplevel-Kombi- Display verfügbar.
Zum Zurücksetzen des Tageskilo‐
meterzählers Taste SET/CLR am
Blinkerhebel einige Sekunden lang
drücken bzw. Rücksetzknopf zwi‐
schen Tachometer und Driver Infor‐
mation Center drücken. Dabei muss
die Zündung eingeschaltet sein.
In Fahrzeugen mit Bordcomputer sind zusätzliche Untermenüs verfügbar.
Auswahl und Anzeige können bei
Midlevel-, Uplevel- und Uplevel-
Kombi-Display unterschiedlich sein.
Bordcomputer Informationsmenü,
Bordcomputer 3 116.
Graphic Info Display,
Colour Info Display
Je nach Fahrzeugkonfiguration ver‐
fügt das Fahrzeug über ein
■ Graphic-Info-Display
oder
■ Color-Info-DisplayDas Info-Display befindet sich in der
Instrumententafel über dem Infotain‐
ment-System.
Graphic-Info-Display
Abhängig vom Infotainment System
ist das Graphic-Info-Display in zwei
Varianten verfügbar.

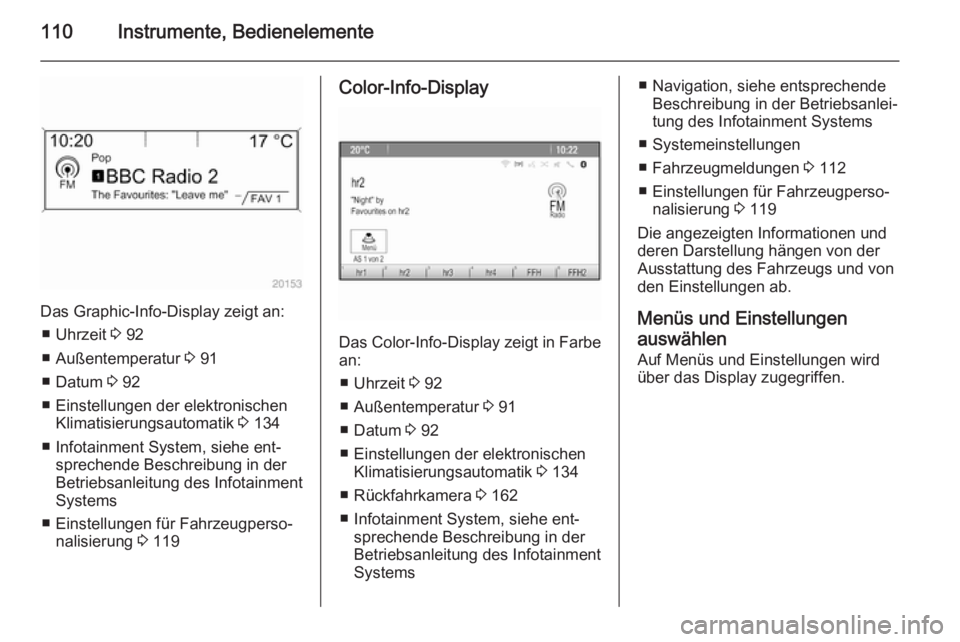

110Instrumente, Bedienelemente
Das Graphic-Info-Display zeigt an:■ Uhrzeit 3 92
■ Außentemperatur 3 91
■ Datum 3 92
■ Einstellungen der elektronischen Klimatisierungsautomatik 3 134
■ Infotainment System, siehe ent‐ sprechende Beschreibung in der
Betriebsanleitung des Infotainment
Systems
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 119
Color-Info-Display
Das Color-Info-Display zeigt in Farbe
an:
■ Uhrzeit 3 92
■ Außentemperatur 3 91
■ Datum 3 92
■ Einstellungen der elektronischen Klimatisierungsautomatik 3 134
■ Rückfahrkamera 3 162
■ Infotainment System, siehe ent‐ sprechende Beschreibung in der
Betriebsanleitung des Infotainment
Systems
■ Navigation, siehe entsprechende Beschreibung in der Betriebsanlei‐
tung des Infotainment Systems
■ Systemeinstellungen
■ Fahrzeugmeldungen 3 112
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 119
Die angezeigten Informationen und
deren Darstellung hängen von der
Ausstattung des Fahrzeugs und von
den Einstellungen ab.
Menüs und Einstellungen
auswählen Auf Menüs und Einstellungen wird
über das Display zugegriffen.

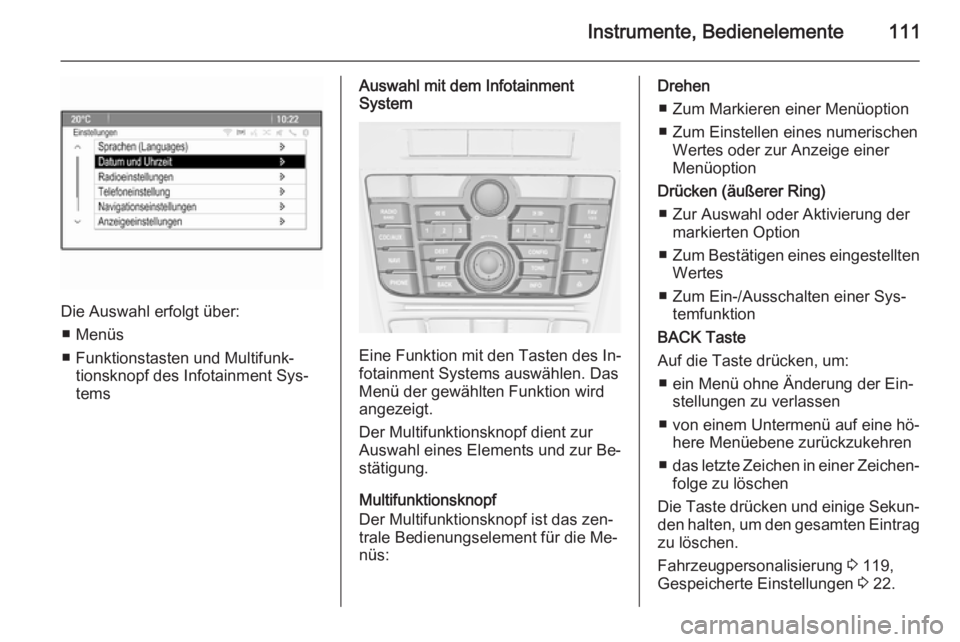

Instrumente, Bedienelemente111
Die Auswahl erfolgt über:■ Menüs
■ Funktionstasten und Multifunk‐ tionsknopf des Infotainment Sys‐
tems
Auswahl mit dem Infotainment
System
Eine Funktion mit den Tasten des In‐
fotainment Systems auswählen. Das Menü der gewählten Funktion wird
angezeigt.
Der Multifunktionsknopf dient zur
Auswahl eines Elements und zur Be‐
stätigung.
Multifunktionsknopf
Der Multifunktionsknopf ist das zen‐
trale Bedienungselement für die Me‐
nüs:
Drehen
■ Zum Markieren einer Menüoption
■ Zum Einstellen eines numerischen Wertes oder zur Anzeige einer
Menüoption
Drücken (äußerer Ring) ■ Zur Auswahl oder Aktivierung der markierten Option
■ Zum Bestätigen eines eingestellten
Wertes
■ Zum Ein-/Ausschalten einer Sys‐ temfunktion
BACK Taste
Auf die Taste drücken, um: ■ ein Menü ohne Änderung der Ein‐ stellungen zu verlassen
■ von einem Untermenü auf eine hö‐ here Menüebene zurückzukehren
■ das letzte Zeichen in einer Zeichen‐
folge zu löschen
Die Taste drücken und einige Sekun‐
den halten, um den gesamten Eintrag zu löschen.
Fahrzeugpersonalisierung 3 119,
Gespeicherte Einstellungen 3 22.

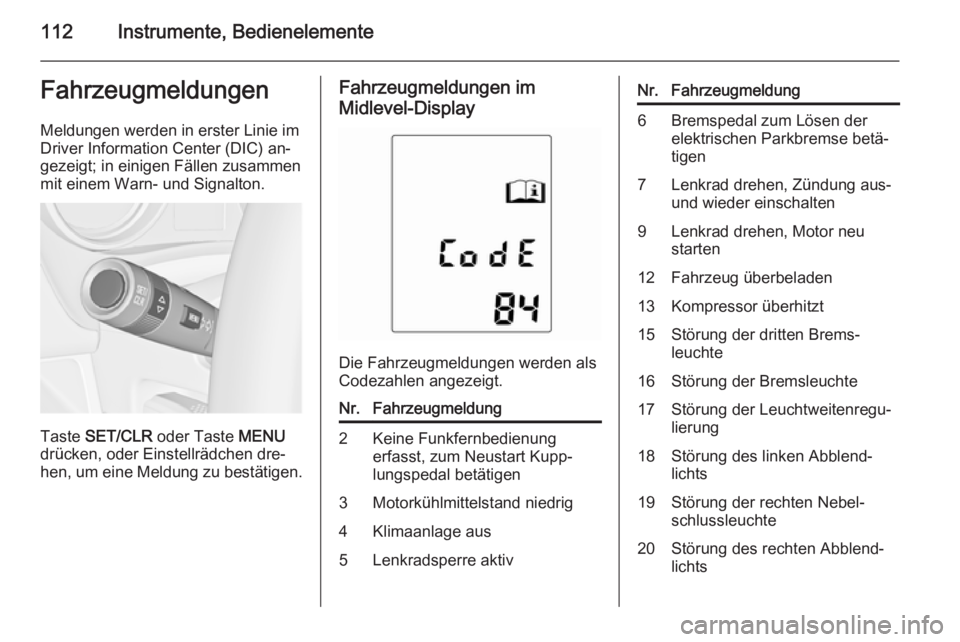

112Instrumente, BedienelementeFahrzeugmeldungen
Meldungen werden in erster Linie im
Driver Information Center (DIC) an‐
gezeigt; in einigen Fällen zusammen
mit einem Warn- und Signalton.
Taste SET/CLR oder Taste MENU
drücken, oder Einstellrädchen dre‐
hen, um eine Meldung zu bestätigen.
Fahrzeugmeldungen im
Midlevel-Display
Die Fahrzeugmeldungen werden als
Codezahlen angezeigt.
Nr.Fahrzeugmeldung2Keine Funkfernbedienung
erfasst, zum Neustart Kupp‐
lungspedal betätigen3Motorkühlmittelstand niedrig4Klimaanlage aus5Lenkradsperre aktivNr.Fahrzeugmeldung6Bremspedal zum Lösen der
elektrischen Parkbremse betä‐
tigen7Lenkrad drehen, Zündung aus-
und wieder einschalten9Lenkrad drehen, Motor neu
starten12Fahrzeug überbeladen13Kompressor überhitzt15Störung der dritten Brems‐
leuchte16Störung der Bremsleuchte17Störung der Leuchtweitenregu‐
lierung18Störung des linken Abblend‐
lichts19Störung der rechten Nebel‐
schlussleuchte20Störung des rechten Abblend‐
lichts

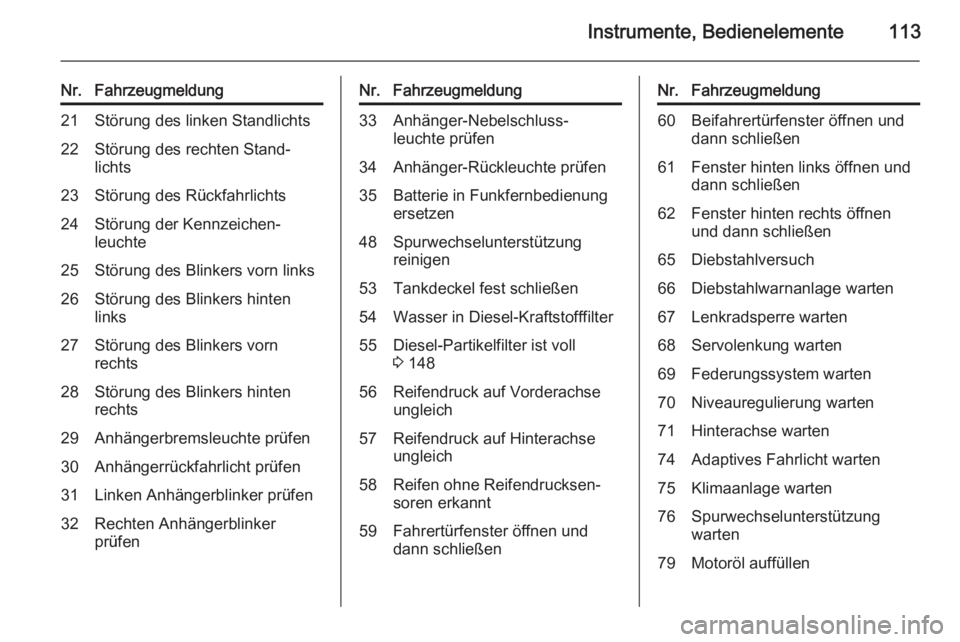

Instrumente, Bedienelemente113
Nr.Fahrzeugmeldung21Störung des linken Standlichts22Störung des rechten Stand‐
lichts23Störung des Rückfahrlichts24Störung der Kennzeichen‐
leuchte25Störung des Blinkers vorn links26Störung des Blinkers hinten
links27Störung des Blinkers vorn
rechts28Störung des Blinkers hinten
rechts29Anhängerbremsleuchte prüfen30Anhängerrückfahrlicht prüfen31Linken Anhängerblinker prüfen32Rechten Anhängerblinker
prüfenNr.Fahrzeugmeldung33Anhänger-Nebelschluss‐
leuchte prüfen34Anhänger-Rückleuchte prüfen35Batterie in Funkfernbedienung
ersetzen48Spurwechselunterstützung
reinigen53Tankdeckel fest schließen54Wasser in Diesel-Kraftstofffilter55Diesel-Partikelfilter ist voll
3 14856Reifendruck auf Vorderachse
ungleich57Reifendruck auf Hinterachse
ungleich58Reifen ohne Reifendrucksen‐
soren erkannt59Fahrertürfenster öffnen und
dann schließenNr.Fahrzeugmeldung60Beifahrertürfenster öffnen und
dann schließen61Fenster hinten links öffnen und
dann schließen62Fenster hinten rechts öffnen
und dann schließen65Diebstahlversuch66Diebstahlwarnanlage warten67Lenkradsperre warten68Servolenkung warten69Federungssystem warten70Niveauregulierung warten71Hinterachse warten74Adaptives Fahrlicht warten75Klimaanlage warten76Spurwechselunterstützung
warten79Motoröl auffüllen

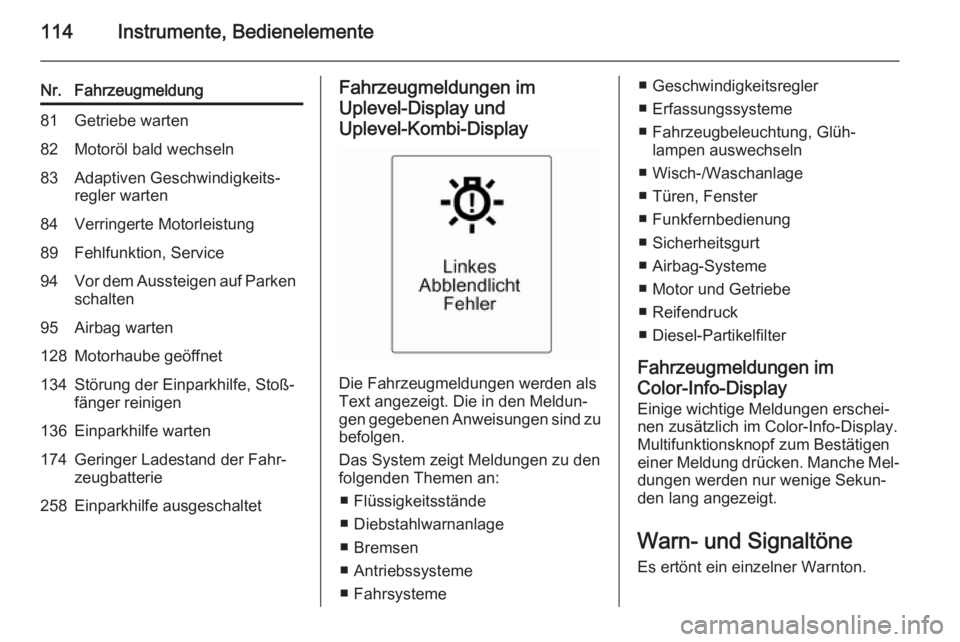

114Instrumente, Bedienelemente
Nr.Fahrzeugmeldung81Getriebe warten82Motoröl bald wechseln83Adaptiven Geschwindigkeits‐
regler warten84Verringerte Motorleistung89Fehlfunktion, Service94Vor dem Aussteigen auf Parken schalten95Airbag warten128Motorhaube geöffnet134Störung der Einparkhilfe, Stoß‐
fänger reinigen136Einparkhilfe warten174Geringer Ladestand der Fahr‐
zeugbatterie258Einparkhilfe ausgeschaltetFahrzeugmeldungen im
Uplevel-Display und Uplevel-Kombi-Display
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Das System zeigt Meldungen zu den folgenden Themen an:
■ Flüssigkeitsstände
■ Diebstahlwarnanlage
■ Bremsen
■ Antriebssysteme
■ Fahrsysteme
■ Geschwindigkeitsregler
■ Erfassungssysteme
■ Fahrzeugbeleuchtung, Glüh‐ lampen auswechseln
■ Wisch-/Waschanlage
■ Türen, Fenster
■ Funkfernbedienung
■ Sicherheitsgurt
■ Airbag-Systeme
■ Motor und Getriebe
■ Reifendruck
■ Diesel-Partikelfilter
Fahrzeugmeldungen im
Color-Info-Display
Einige wichtige Meldungen erschei‐
nen zusätzlich im Color-Info-Display. Multifunktionsknopf zum Bestätigeneiner Meldung drücken. Manche Mel‐ dungen werden nur wenige Sekun‐
den lang angezeigt.
Warn- und Signaltöne
Es ertönt ein einzelner Warnton.

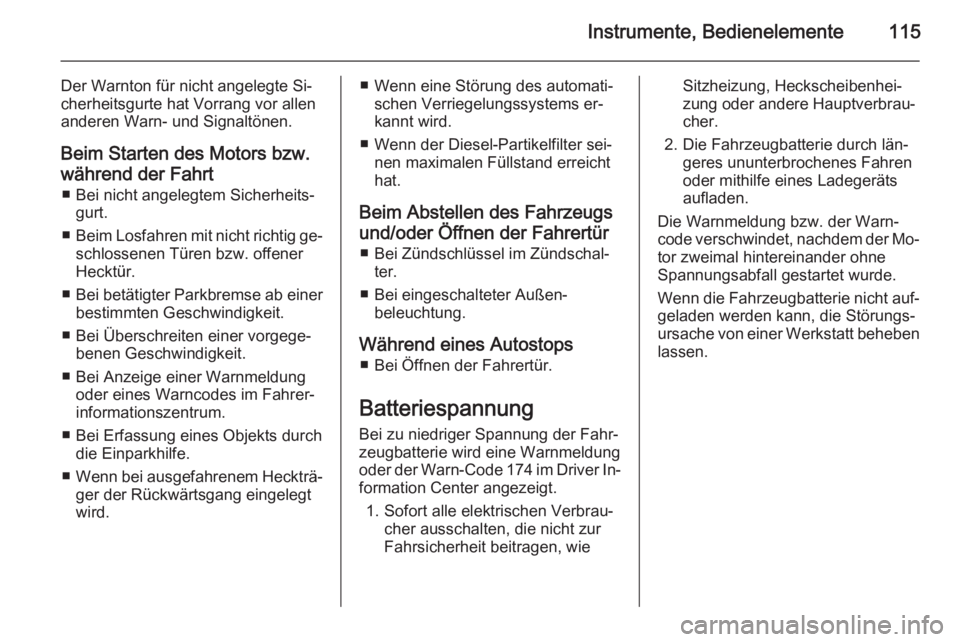

Instrumente, Bedienelemente115
Der Warnton für nicht angelegte Si‐
cherheitsgurte hat Vorrang vor allen
anderen Warn- und Signaltönen.
Beim Starten des Motors bzw.während der Fahrt ■ Bei nicht angelegtem Sicherheits‐ gurt.
■ Beim Losfahren mit nicht richtig ge‐
schlossenen Türen bzw. offener Hecktür.
■ Bei betätigter Parkbremse ab einer
bestimmten Geschwindigkeit.
■ Bei Überschreiten einer vorgege‐ benen Geschwindigkeit.
■ Bei Anzeige einer Warnmeldung oder eines Warncodes im Fahrer‐
informationszentrum.
■ Bei Erfassung eines Objekts durch die Einparkhilfe.
■ Wenn bei ausgefahrenem Heckträ‐
ger der Rückwärtsgang eingelegt wird.■ Wenn eine Störung des automati‐ schen Verriegelungssystems er‐
kannt wird.
■ Wenn der Diesel-Partikelfilter sei‐ nen maximalen Füllstand erreicht
hat.
Beim Abstellen des Fahrzeugs
und/oder Öffnen der Fahrertür ■ Bei Zündschlüssel im Zündschal‐ ter.
■ Bei eingeschalteter Außen‐ beleuchtung.
Während eines Autostops ■ Bei Öffnen der Fahrertür.
Batteriespannung Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird eine Warnmeldung
oder der Warn-Code 174 im Driver In‐ formation Center angezeigt.
1. Sofort alle elektrischen Verbrau‐ cher ausschalten, die nicht zurFahrsicherheit beitragen, wieSitzheizung, Heckscheibenhei‐
zung oder andere Hauptverbrau‐
cher.
2. Die Fahrzeugbatterie durch län‐ geres ununterbrochenes Fahren
oder mithilfe eines Ladegeräts
aufladen.
Die Warnmeldung bzw. der Warn‐
code verschwindet, nachdem der Mo‐ tor zweimal hintereinander ohne
Spannungsabfall gestartet wurde.
Wenn die Fahrzeugbatterie nicht auf‐
geladen werden kann, die Störungs‐
ursache von einer Werkstatt beheben lassen.

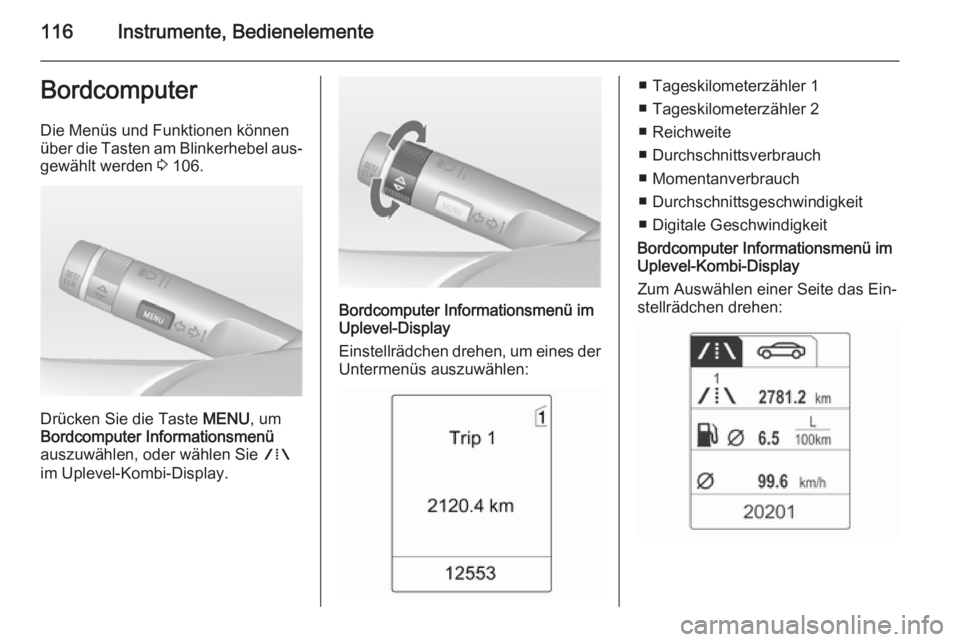

116Instrumente, BedienelementeBordcomputer
Die Menüs und Funktionen können
über die Tasten am Blinkerhebel aus‐
gewählt werden 3 106.
Drücken Sie die Taste MENU, um
Bordcomputer Informationsmenü
auszuwählen, oder wählen Sie W
im Uplevel-Kombi-Display.
Bordcomputer Informationsmenü im
Uplevel-Display
Einstellrädchen drehen, um eines der Untermenüs auszuwählen:
■ Tageskilometerzähler 1
■ Tageskilometerzähler 2
■ Reichweite
■ Durchschnittsverbrauch
■ Momentanverbrauch
■ Durchschnittsgeschwindigkeit
■ Digitale Geschwindigkeit
Bordcomputer Informationsmenü im
Uplevel-Kombi-Display
Zum Auswählen einer Seite das Ein‐
stellrädchen drehen:

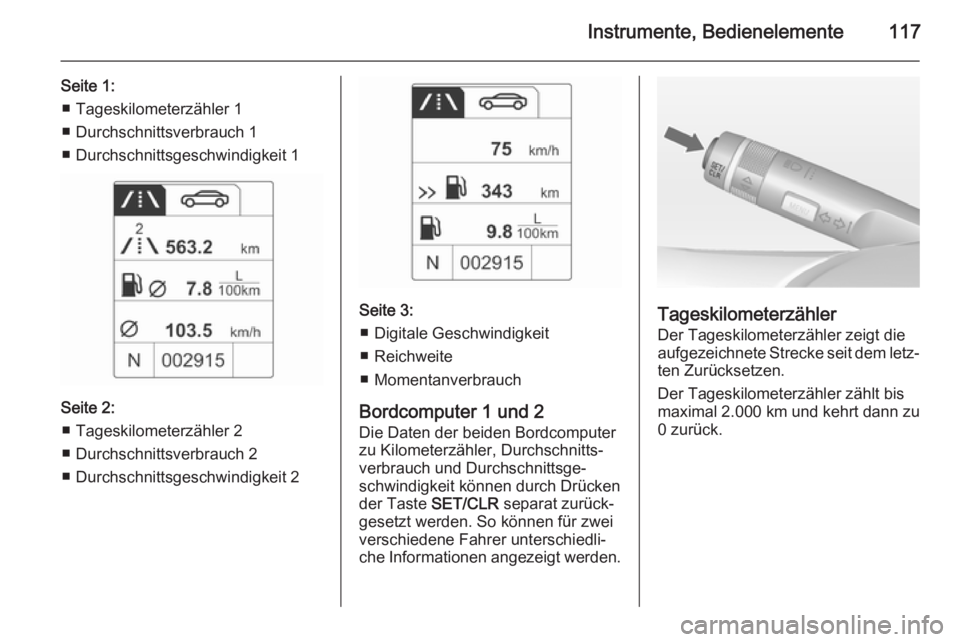

Instrumente, Bedienelemente117
Seite 1:■ Tageskilometerzähler 1
■ Durchschnittsverbrauch 1
■ Durchschnittsgeschwindigkeit 1
Seite 2: ■ Tageskilometerzähler 2
■ Durchschnittsverbrauch 2
■ Durchschnittsgeschwindigkeit 2
Seite 3: ■ Digitale Geschwindigkeit
■ Reichweite
■ Momentanverbrauch
Bordcomputer 1 und 2
Die Daten der beiden Bordcomputer
zu Kilometerzähler, Durchschnitts‐
verbrauch und Durchschnittsge‐
schwindigkeit können durch Drücken
der Taste SET/CLR separat zurück‐
gesetzt werden. So können für zwei
verschiedene Fahrer unterschiedli‐
che Informationen angezeigt werden.Tageskilometerzähler
Der Tageskilometerzähler zeigt die
aufgezeichnete Strecke seit dem letz‐ ten Zurücksetzen.
Der Tageskilometerzähler zählt bis
maximal 2.000 km und kehrt dann zu
0 zurück.

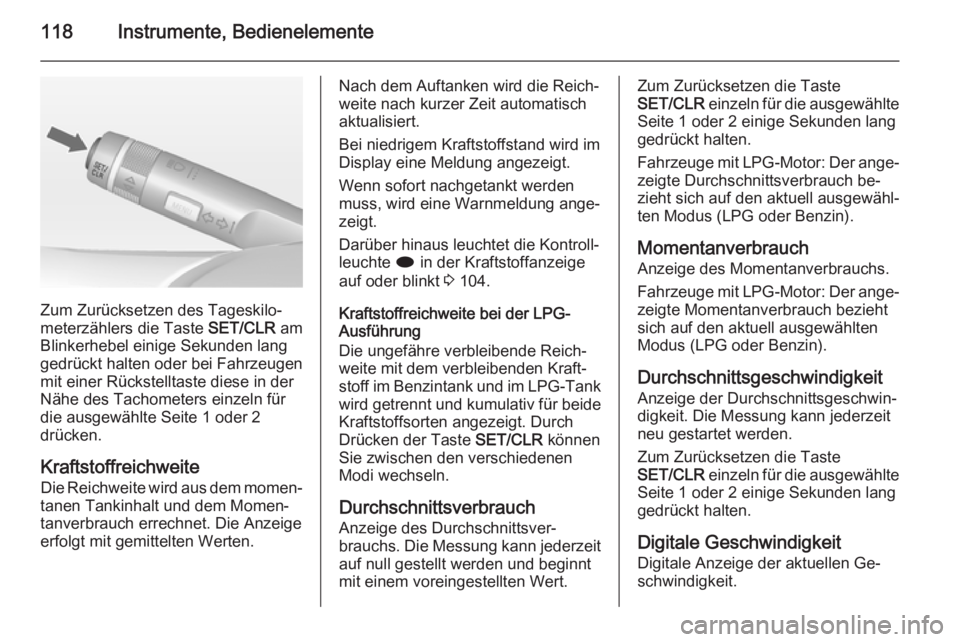

118Instrumente, Bedienelemente
Zum Zurücksetzen des Tageskilo‐
meterzählers die Taste SET/CLR am
Blinkerhebel einige Sekunden lang
gedrückt halten oder bei Fahrzeugen
mit einer Rückstelltaste diese in der
Nähe des Tachometers einzeln für
die ausgewählte Seite 1 oder 2
drücken.
KraftstoffreichweiteDie Reichweite wird aus dem momen‐
tanen Tankinhalt und dem Momen‐
tanverbrauch errechnet. Die Anzeige
erfolgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch aktualisiert.
Bei niedrigem Kraftstoffstand wird im
Display eine Meldung angezeigt.
Wenn sofort nachgetankt werden
muss, wird eine Warnmeldung ange‐
zeigt.
Darüber hinaus leuchtet die Kontroll‐
leuchte i in der Kraftstoffanzeige
auf oder blinkt 3 104.
Kraftstoffreichweite bei der LPG-
Ausführung
Die ungefähre verbleibende Reich‐ weite mit dem verbleibenden Kraft‐
stoff im Benzintank und im LPG-Tank wird getrennt und kumulativ für beide
Kraftstoffsorten angezeigt. Durch
Drücken der Taste SET/CLR können
Sie zwischen den verschiedenen
Modi wechseln.
Durchschnittsverbrauch Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
auf null gestellt werden und beginnt
mit einem voreingestellten Wert.Zum Zurücksetzen die Taste
SET/CLR einzeln für die ausgewählte
Seite 1 oder 2 einige Sekunden lang gedrückt halten.
Fahrzeuge mit LPG-Motor: Der ange‐
zeigte Durchschnittsverbrauch be‐
zieht sich auf den aktuell ausgewähl‐
ten Modus (LPG oder Benzin).
Momentanverbrauch
Anzeige des Momentanverbrauchs.
Fahrzeuge mit LPG-Motor: Der ange‐
zeigte Momentanverbrauch bezieht
sich auf den aktuell ausgewählten
Modus (LPG oder Benzin).
Durchschnittsgeschwindigkeit Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Zum Zurücksetzen die Taste
SET/CLR einzeln für die ausgewählte
Seite 1 oder 2 einige Sekunden lang
gedrückt halten.
Digitale Geschwindigkeit Digitale Anzeige der aktuellen Ge‐schwindigkeit.
