Уход за автомобилем209
крепежные штырьки и привер‐
нуть крепежные гайки. Закрыть
крышку и зафиксировать ее.
8. Включить зажигание, включить освещение и проверить все
лампы.

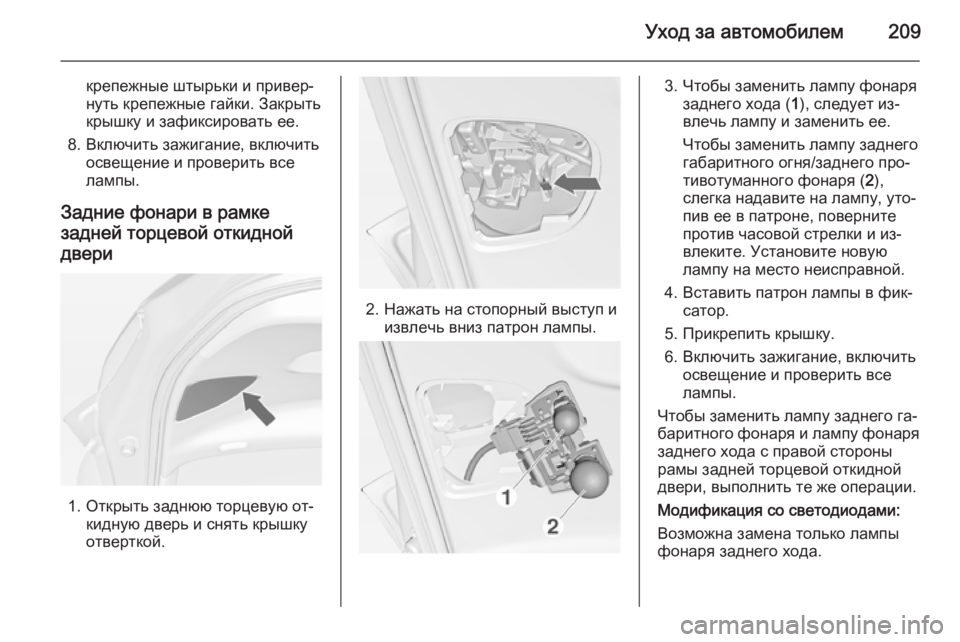

Задние фонари в рамке
задней торцевой откидной двери
1. Открыть заднюю торцевую от‐ кидную дверь и снять крышку
отверткой.
2. Нажать на стопорный выступ и извлечь вниз патрон лампы.
3. Чтобы заменить лампу фонаря заднего хода ( 1), следует из‐
влечь лампу и заменить ее.
Чтобы заменить лампу заднего
габаритного огня/заднего про‐
тивотуманного фонаря ( 2),
слегка надавите на лампу, уто‐
пив ее в патроне, поверните
против часовой стрелки и из‐
влеките. Установите новую
лампу на место неисправной.
4. Вставить патрон лампы в фик‐ сатор.
5. Прикрепить крышку.
6. Включить зажигание, включить освещение и проверить все
лампы.
Чтобы заменить лампу заднего га‐
баритного фонаря и лампу фонаря заднего хода с правой стороны
рамы задней торцевой откидной
двери, выполнить те же операции.
Модификация со светодиодами:
Возможна замена только лампы
фонаря заднего хода.

210Уход за автомобилем
1. Открыть заднюю торцевую от‐кидную дверь и снять крышку
отверткой.
2. Повернуть патрон лампы про‐ тив часовой стрелки и освобо‐
дить. Выньте патрон лампы.
3. Чтобы заменить лампу фонаря заднего хода, слегка надавите
на лампу, утопив ее в патроне,
поверните против часовой стрелки и извлеките. Устано‐
вите новую лампу на место не‐
исправной.
4. Вставьте патрон и поверните его по часовой стрелке.
5. Прикрепить крышку.Боковые указатели
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. На левой стороне автомобиля сдвиньте фонарь вперед и
выньте его из переднего крыла
начиная с заднего конца.
На правой стороне автомобиля
сдвиньте фонарь назад и
выньте его из переднего крыла
начиная с переднего конца.

Уход за автомобилем211
2. Поверните патрон против часо‐вой стрелки и выньте его из кор‐
пуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и поверните его по часовой стрелке.
5. На левой стороне: вставьте пе‐ редний конец в переднее
крыло, сдвиньте вперед и
вставьте задний конец.
На правой стороне: вставьте
передний конец в переднее
крыло, сдвиньте назад и
вставьте передний конец.

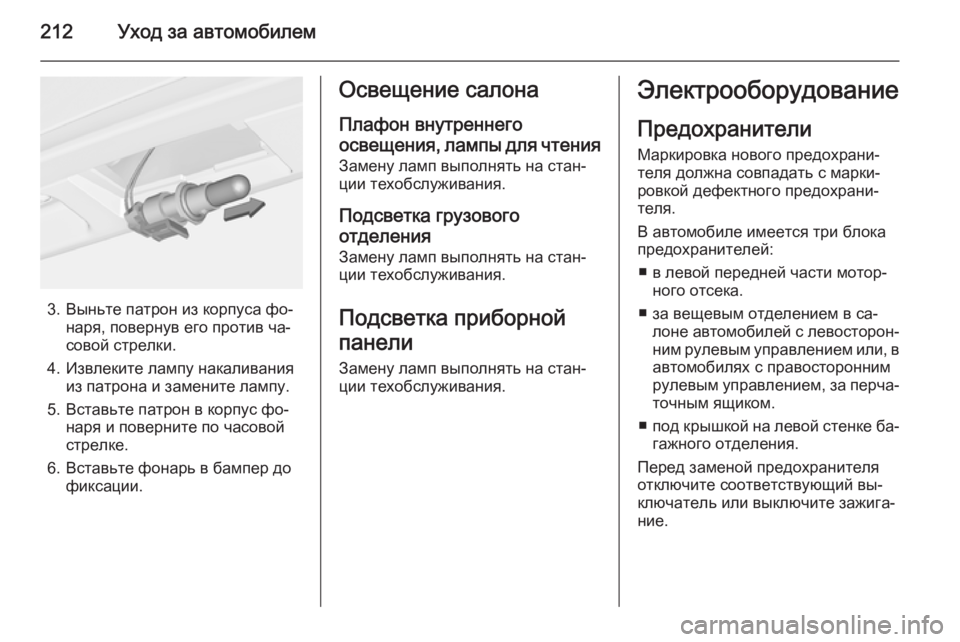

Освещение номерного знака1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.
2. Выньте фонарь вниз, не тяните его за кабель.

212Уход за автомобилем
3. Выньте патрон из корпуса фо‐наря, повернув его против ча‐
совой стрелки.
4. Извлеките лампу накаливания из патрона и замените лампу.
5. Вставьте патрон в корпус фо‐ наря и поверните по часовойстрелке.
6. Вставьте фонарь в бампер до фиксации.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового
отделения Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной
панели Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
■ в левой передней части мотор‐ ного отсека.
■ за вещевым отделением в са‐ лоне автомобилей с левосторон‐
ним рулевым управлением или, в автомобилях с правосторонним
рулевым управлением, за перча‐ точным ящиком.
■ под крышкой на левой стенке ба‐
гажного отделения.
Перед заменой предохранителя
отключите соответствующий вы‐
ключатель или выключите зажига‐
ние.

Уход за автомобилем213
Дефектный предохранитель можно
отличить по сгоревшей плавкой
нити. Замену предохранителя про‐ изводить только после устранения
причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.
Приспособление для снятия
предохранителей Приспособление для снятия пре‐
дохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.

214Уход за автомобилем
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки, под‐
нимите крышку вверх и снимите ее.
После замены перегоревших пре‐
дохранителей следует закрыть
крышку коробки предохранителей
и зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.

Уход за автомобилем215
№Электрическая цепь1Стартер2–3Топливный фильтр, охла‐
ждение4Звуковой сигнал5Клемма 306Модуль управления двига‐
телем, модуль управления
коробкой передач7Противотуманная фара8Охлаждение двигателя9Охлаждение двигателя10Вакуумный насос11Зажигание, предварительный
подогрев12Регулировка уровня света фар13Система кондиционирования
воздуха, клемма 1514Блок управления коробкой
передач15Правая лампа дальнего света16Левая лампа дальнего света№Электрическая цепь17Блок управления двигателем18Модуль управления двига‐
телем, клемма 1519Подушка безопасности20Блок управления двигателем21Модуль управления двига‐
телем, клемма 87

216Уход за автомобилем
№Электрическая цепь22Электрический стояночный
тормоз23Комплект для ремонта шин24Топливный насос25ABS26Обогрев заднего стекла27ABS28Вентилятор системы
отопления и кондициониро‐
вания29Прикуриватель30Кондиционер31Передний левый стеклоподъ‐
емник с электроприводом32Передний правый стеклоподъ‐
емник с электроприводом33Подогрев зеркал34ABS35Подушка безопасностиБлок предохранителей в
приборной панели
На автомобилях с левосторонним
управлением коробка предохрани‐
телей располагается позади веще‐
вого ящика на приборной панели.
Откройте вещевое отделение, сож‐ мите защелки фиксатора, откиньте
ящик вниз и извлеките его.
На автомобилях с правосторонним рулевым управлением блок предо‐
хранителей расположен за крыш‐ кой в перчаточном ящике. Открыть
вещевой ящик, потянуть крышку
вверх и снять ее.

Уход за автомобилем217
№Электрическая цепь1Radio2Дисплей, приборы, телефон3Radio4Замок зажигания, иммоби‐
лайзер5Омыватель лобового стекла,
омыватель заднего стекла6Центральный замок, задняя
дверь багажного отделения7Центральный замок8Дисплей, приборы, телефон9Рулевое колесо с обогревом№Электрическая цепь10Отпирание замка задней
левой двери11Отпирание замка задней
правой двери12Плафон13Датчик дождя, зеркало салона,
наружные зеркала14-
Блок предохранителей в
багажном отделении
Блок предохранителей находится
под крышкой на левой стенке ба‐
гажного отделения. Снимите
крышку.
Освободить четыре стопорных вы‐
ступа и снять крышку.

218Уход за автомобилем
№Электрическая цепь1Система адаптивных фар2–3–4–5–6Задний правый стеклоподъ‐
емник с электроприводом7Система адаптивных фар8Модуль прицепа, розетка
прицепа9Поясничная опора левого
сиденья10Задний левый стеклоподъ‐
емник с электроприводом11Система облегчения парковки12Солнцезащитная шторка с
электроприводом13–14Передние сидения с подо‐
гревом15Модуль прицепа№Электрическая цепь16Поясничная опора правого
сиденья17–
