OPEL MERIVA 2015 Инструкция по эксплуатации (in Russian)

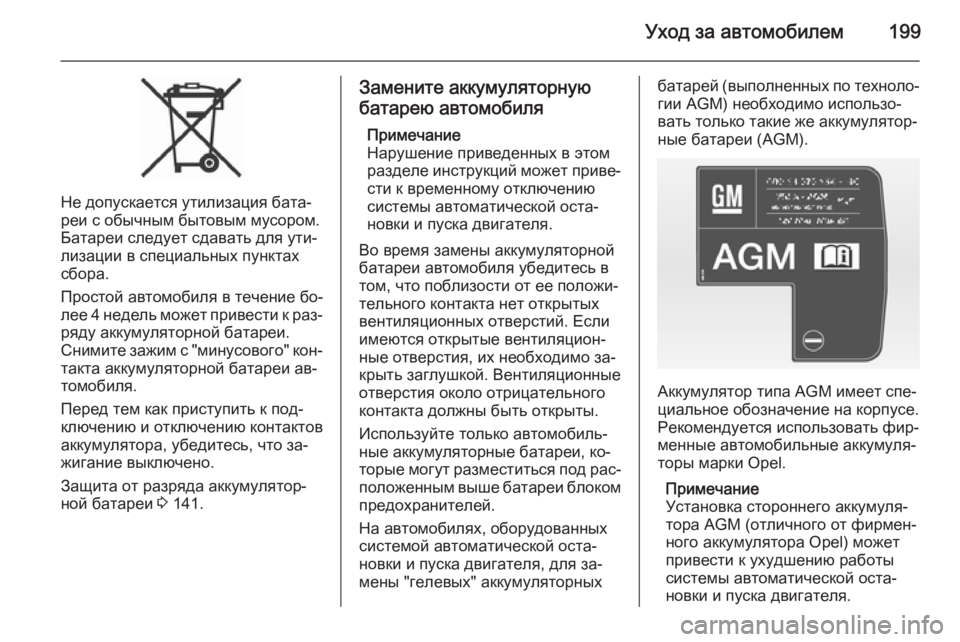

Уход за автомобилем199
Не допускается утилизация бата‐
реи с обычным бытовым мусором.
Батареи следует сдавать для ути‐ лизации в специальных пунктахсбора.
Простой автомобиля в течение бо‐
лее 4 недель может привести к раз‐
ряду аккумуляторной батареи.
Снимите зажим с "минусового" кон‐ такта аккумуляторной батареи ав‐томобиля.
Перед тем как приступить к под‐ ключению и отключению контактов
аккумулятора, убедитесь, что за‐
жигание выключено.
Защита от разряда аккумулятор‐
ной батареи 3 141.
Замените аккумуляторную
батарею автомобиля
Примечание
Нарушение приведенных в этом
разделе инструкций может приве‐ сти к временному отключению
системы автоматической оста‐
новки и пуска двигателя.
Во время замены аккумуляторной
батареи автомобиля убедитесь в
том, что поблизости от ее положи‐
тельного контакта нет открытых
вентиляционных отверстий. Если
имеются открытые вентиляцион‐
ные отверстия, их необходимо за‐
крыть заглушкой. Вентиляционные
отверстия около отрицательного
контакта должны быть открыты.
Используйте только автомобиль‐
ные аккумуляторные батареи, ко‐
торые могут разместиться под рас‐ положенным выше батареи блоком
предохранителей.
На автомобилях, оборудованных
системой автоматической оста‐
новки и пуска двигателя, для за‐
мены "гелевых" аккумуляторныхбатарей (выполненных по техноло‐
гии AGM) необходимо использо‐
вать только такие же аккумулятор‐
ные батареи (AGM).
Аккумулятор типа AGM имеет спе‐
циальное обозначение на корпусе. Рекомендуется использовать фир‐
менные автомобильные аккумуля‐
торы марки Opel.
Примечание
Установка стороннего аккумуля‐
тора AGM (отличного от фирмен‐ ного аккумулятора Opel) может
привести к ухудшению работы
системы автоматической оста‐
новки и пуска двигателя.

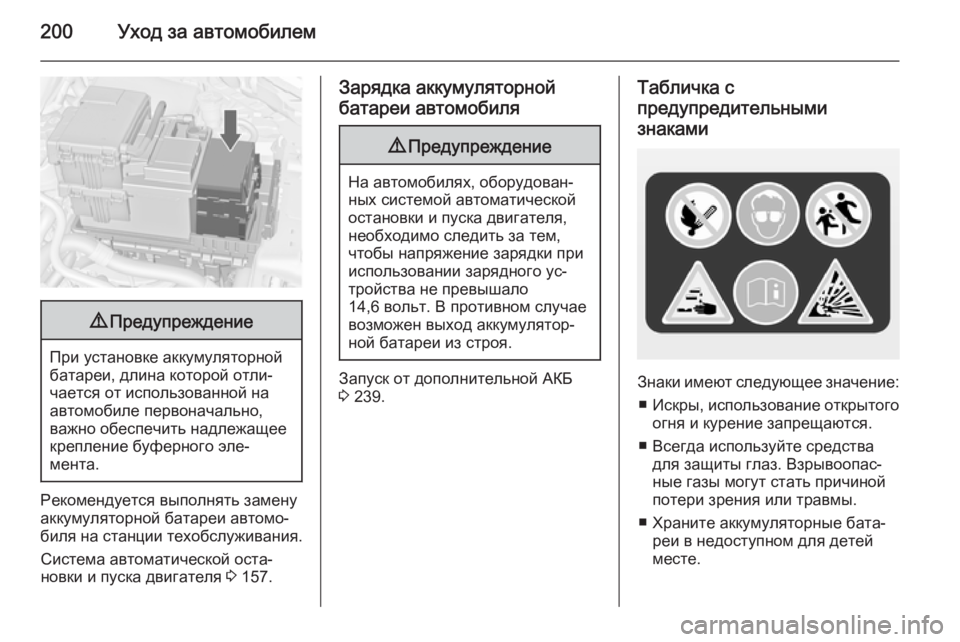

200Уход за автомобилем9Предупреждение
При установке аккумуляторной
батареи, длина которой отли‐
чается от использованной на
автомобиле первоначально,
важно обеспечить надлежащее
крепление буферного эле‐
мента.
Рекомендуется выполнять замену
аккумуляторной батареи автомо‐
биля на станции техобслуживания.
Система автоматической оста‐
новки и пуска двигателя 3 157.
Зарядка аккумуляторной
батареи автомобиля9 Предупреждение
На автомобилях, оборудован‐
ных системой автоматической
остановки и пуска двигателя,
необходимо следить за тем,
чтобы напряжение зарядки при
использовании зарядного ус‐
тройства не превышало
14,6 вольт. В противном случае
возможен выход аккумулятор‐
ной батареи из строя.
Запуск от дополнительной АКБ
3 239.
Табличка с
предупредительными
знаками
Знаки имеют следующее значение:
■ Искры, использование открытого
огня и курение запрещаются.
■ Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
■ Храните аккумуляторные бата‐ реи в недоступном для детей
месте.

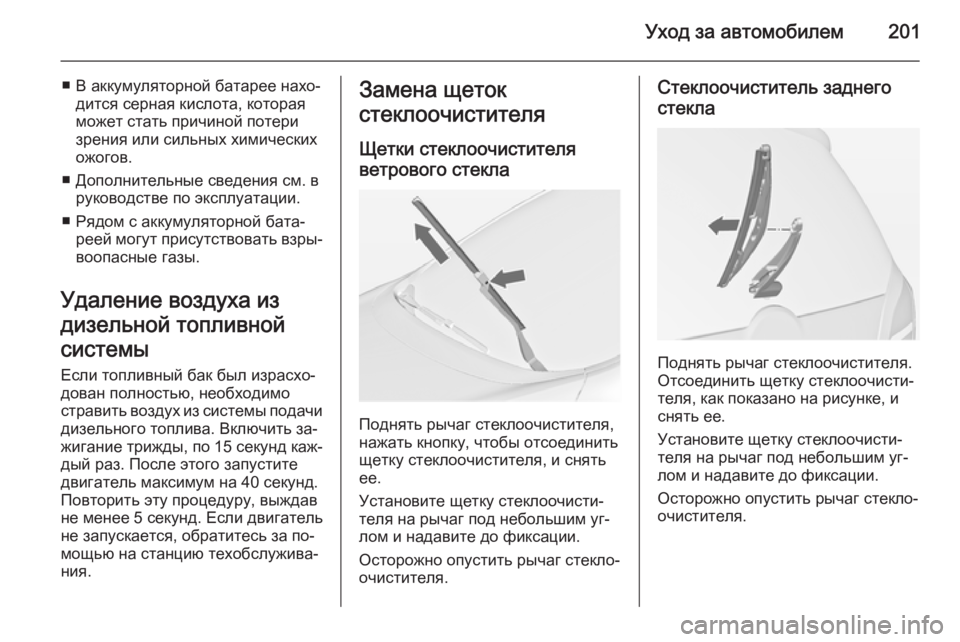

Уход за автомобилем201
■ В аккумуляторной батарее нахо‐дится серная кислота, которая
может стать причиной потери
зрения или сильных химических
ожогов.
■ Дополнительные сведения см. в руководстве по эксплуатации.
■ Рядом с аккумуляторной бата‐ реей могут присутствовать взры‐воопасные газы.
Удаление воздуха из
дизельной топливной
системы
Если топливный бак был израсхо‐
дован полностью, необходимо
стравить воздух из системы подачи дизельного топлива. Включить за‐
жигание трижды, по 15 секунд каж‐
дый раз. После этого запустите двигатель максимум на 40 секунд.
Повторить эту процедуру, выждав
не менее 5 секунд. Если двигатель
не запускается, обратитесь за по‐
мощью на станцию техобслужива‐
ния.Замена щеток
стеклоочистителя
Щетки стеклоочистителяветрового стекла
Поднять рычаг стеклоочистителя,
нажать кнопку, чтобы отсоединить
щетку стеклоочистителя, и снять
ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустить рычаг стекло‐
очистителя.
Стеклоочиститель заднего
стекла
Поднять рычаг стеклоочистителя.
Отсоединить щетку стеклоочисти‐
теля, как показано на рисунке, и
снять ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустить рычаг стекло‐
очистителя.

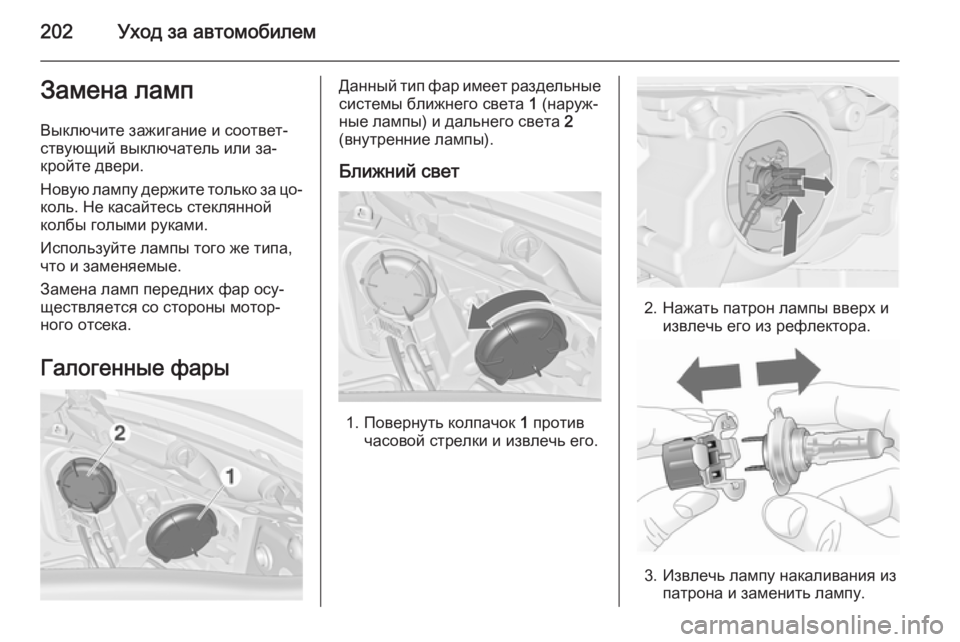

202Уход за автомобилемЗамена ламп
Выключите зажигание и соответ‐
ствующий выключатель или за‐
кройте двери.
Новую лампу держите только за цо‐ коль. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар осу‐
ществляется со стороны мотор‐
ного отсека.
Галогенные фарыДанный тип фар имеет раздельные системы ближнего света 1 (наруж‐
ные лампы) и дальнего света 2
(внутренние лампы).
Ближний свет
1. Повернуть колпачок 1 против
часовой стрелки и извлечь его.
2. Нажать патрон лампы вверх и извлечь его из рефлектора.
3. Извлечь лампу накаливания изпатрона и заменить лампу.

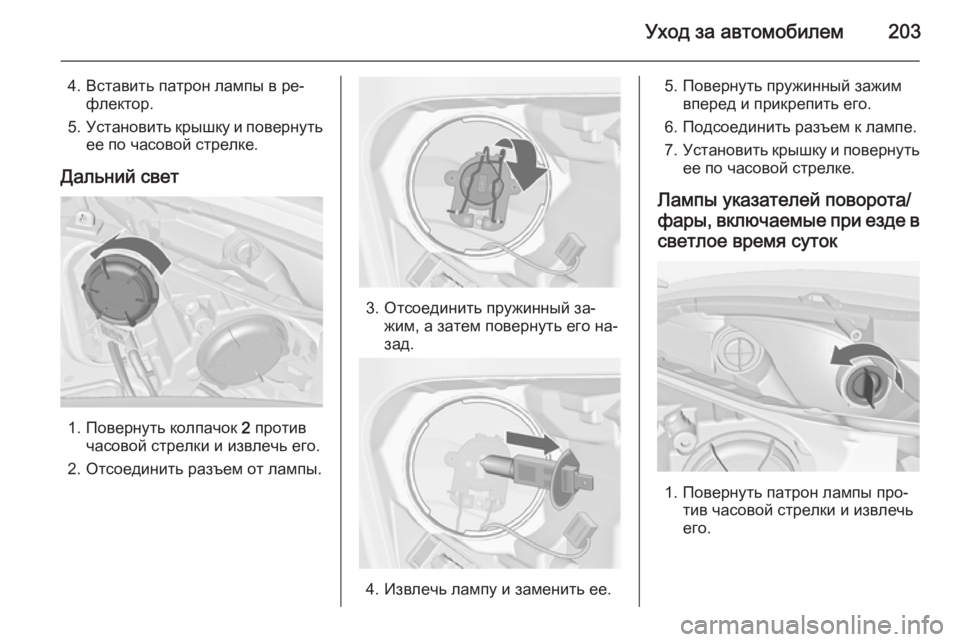

Уход за автомобилем203
4. Вставить патрон лампы в ре‐флектор.
5. Установить крышку и повернуть
ее по часовой стрелке.
Дальний свет
1. Повернуть колпачок 2 против
часовой стрелки и извлечь его.
2. Отсоединить разъем от лампы.
3. Отсоединить пружинный за‐ жим, а затем повернуть его на‐
зад.
4. Извлечь лампу и заменить ее.
5. Повернуть пружинный зажим вперед и прикрепить его.
6. Подсоединить разъем к лампе.
7. Установить крышку и повернуть
ее по часовой стрелке.
Лампы указателей поворота/ фары, включаемые при езде в светлое время суток
1. Повернуть патрон лампы про‐ тив часовой стрелки и извлечь
его.

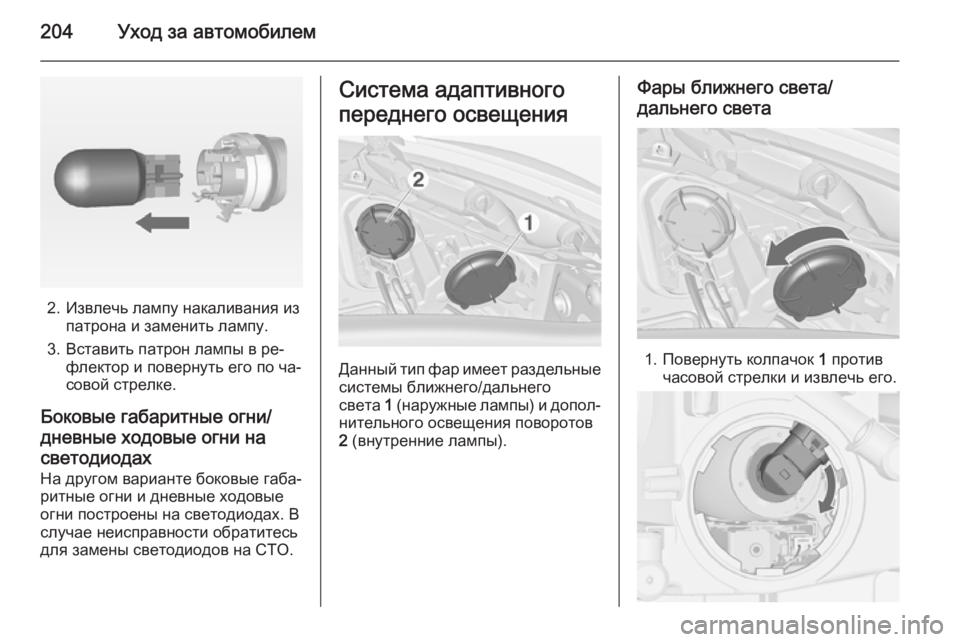

204Уход за автомобилем
2. Извлечь лампу накаливания изпатрона и заменить лампу.
3. Вставить патрон лампы в ре‐ флектор и повернуть его по ча‐
совой стрелке.
Боковые габаритные огни/ дневные ходовые огни насветодиодах
На другом варианте боковые габа‐ ритные огни и дневные ходовые
огни построены на светодиодах. В
случае неисправности обратитесь
для замены светодиодов на СТО.
Система адаптивного
переднего освещения
Данный тип фар имеет раздельные системы ближнего/дальнего
света 1 (наружные лампы) и допол‐
нительного освещения поворотов
2 (внутренние лампы).
Фары ближнего света/
дальнего света
1. Повернуть колпачок 1 против
часовой стрелки и извлечь его.

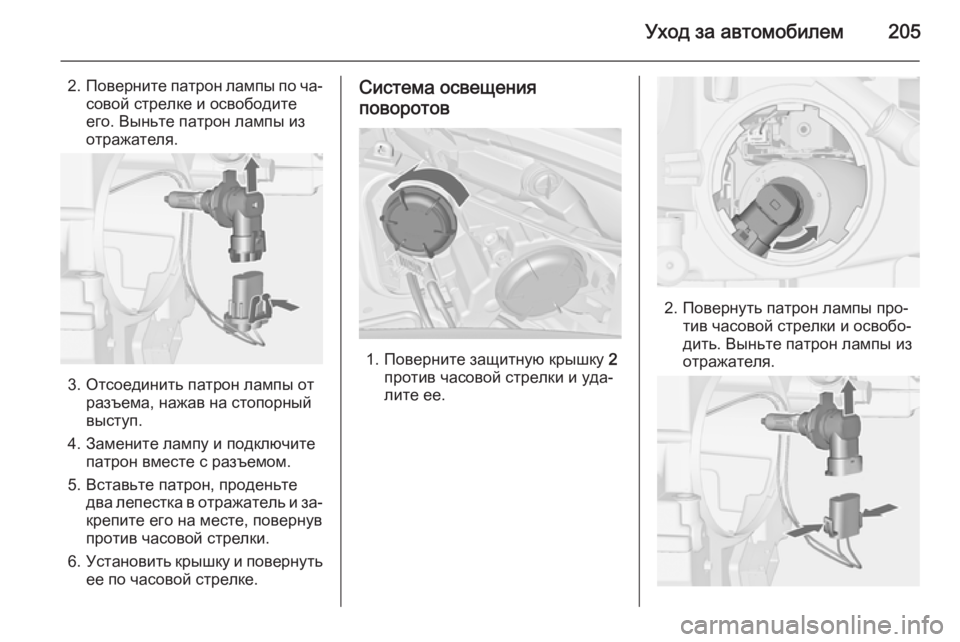

Уход за автомобилем205
2.Поверните патрон лампы по ча‐
совой стрелке и освободите
его. Выньте патрон лампы из
отражателя.
3. Отсоединить патрон лампы от разъема, нажав на стопорный
выступ.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
против часовой стрелки.
6. Установить крышку и повернуть
ее по часовой стрелке.
Система освещения
поворотов
1. Поверните защитную крышку 2
против часовой стрелки и уда‐
лите ее.
2. Повернуть патрон лампы про‐ тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.

206Уход за автомобилем
3. Отсоедините патрон лампы отразъема, нажав на язычки фик‐
сатора.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐
крепите его на месте, повернув
по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Лампы указателей поворота/
фары, включаемые при езде в
светлое время суток Боковые габаритные огни и днев‐
ные ходовые огни построены на
светодиодах. В случае неисправ‐
ности обратитесь для замены све‐
тодиодов на СТО.Противотуманная фара
Доступ к лампам осуществляется
со стороны днища.
1. Повернуть патрон лампы про‐ тив часовой стрелки и извлечь
его из рефлектора.
2. Отсоединить патрон лампы от разъема, нажав на стопорный
выступ.
3. Извлечь и заменить патрон вместе с лампой.
4. Прикрепить разъем.
5. Вставить патрон лампы в ре‐ флектор.
6. Повернуть патрон лампы по ча‐
совой стрелке и зафиксиро‐
вать.

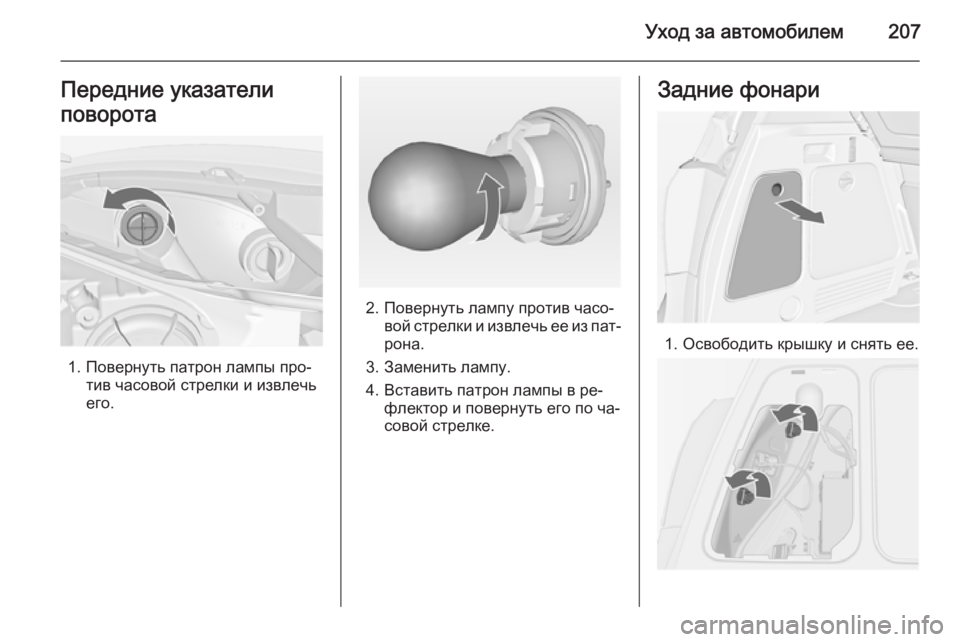

Уход за автомобилем207Передние указатели
поворота
1. Повернуть патрон лампы про‐ тив часовой стрелки и извлечь
его.
2. Повернуть лампу против часо‐ вой стрелки и извлечь ее из пат‐
рона.
3. Заменить лампу. 4. Вставить патрон лампы в ре‐ флектор и повернуть его по ча‐
совой стрелке.
Задние фонари
1. Освободить крышку и снять ее.

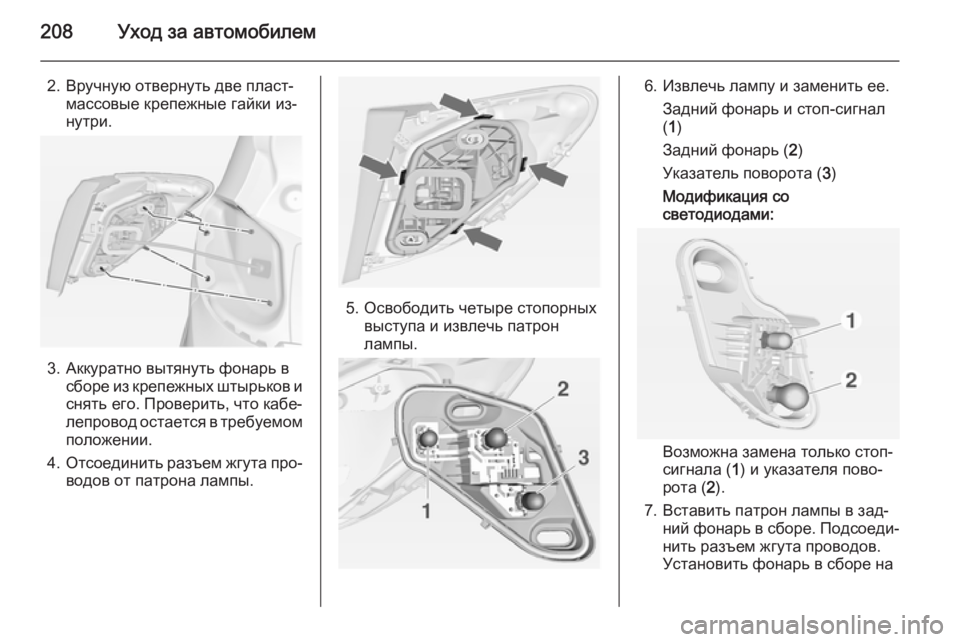

208Уход за автомобилем
2. Вручную отвернуть две пласт‐массовые крепежные гайки из‐
нутри.
3. Аккуратно вытянуть фонарь в сборе из крепежных штырьков и
снять его. Проверить, что кабе‐
лепровод остается в требуемом положении.
4. Отсоединить разъем жгута про‐
водов от патрона лампы.
5. Освободить четыре стопорных выступа и извлечь патрон
лампы.
6. Извлечь лампу и заменить ее.
Задний фонарь и стоп-сигнал
( 1 )
Задний фонарь ( 2)
Указатель поворота ( 3)
Модификация со
светодиодами:
Возможна замена только стоп-
сигнала ( 1) и указателя пово‐
рота ( 2).
7. Вставить патрон лампы в зад‐ ний фонарь в сборе. Подсоеди‐
нить разъем жгута проводов.
Установить фонарь в сборе на
