OPEL MERIVA 2016.5 Gebruikershandleiding (in Dutch)

Instrumenten en bedieningsorganen89Geen accessoires aansluiten die
stroom leveren, zoals bijv. laadtoe‐
stellen of accu's.
Aansluiting niet beschadigen door het
gebruik van ongeschikte stekkers.
Stop/Start-systeem 3 145.

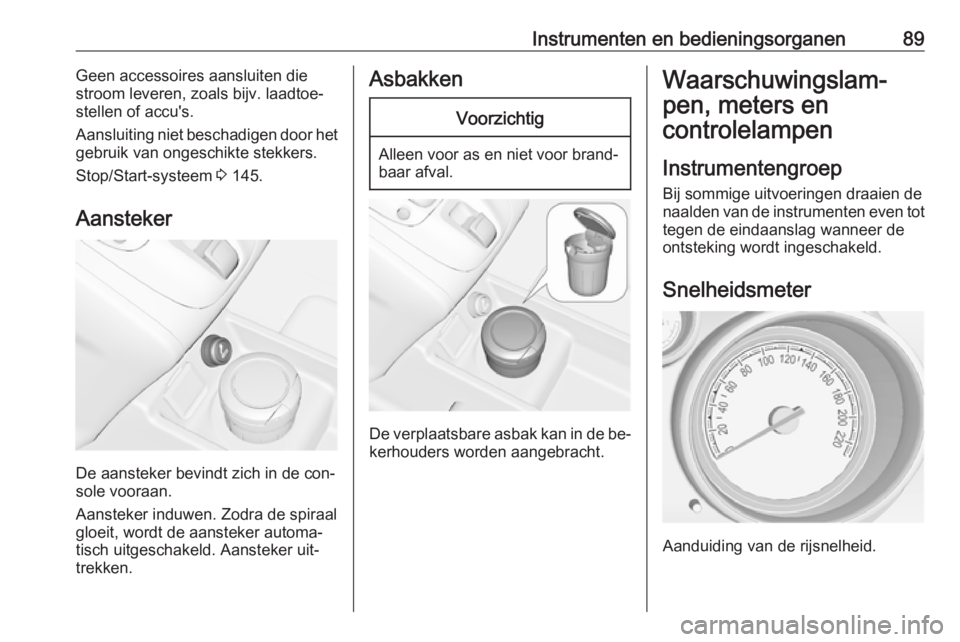

Aansteker
De aansteker bevindt zich in de con‐
sole vooraan.
Aansteker induwen. Zodra de spiraal
gloeit, wordt de aansteker automa‐
tisch uitgeschakeld. Aansteker uit‐
trekken.
AsbakkenVoorzichtig
Alleen voor as en niet voor brand‐ baar afval.
De verplaatsbare asbak kan in de be‐
kerhouders worden aangebracht.
Waarschuwingslam‐
pen, meters en
controlelampen
Instrumentengroep Bij sommige uitvoeringen draaien de
naalden van de instrumenten even tot tegen de eindaanslag wanneer deontsteking wordt ingeschakeld.
Snelheidsmeter
Aanduiding van de rijsnelheid.

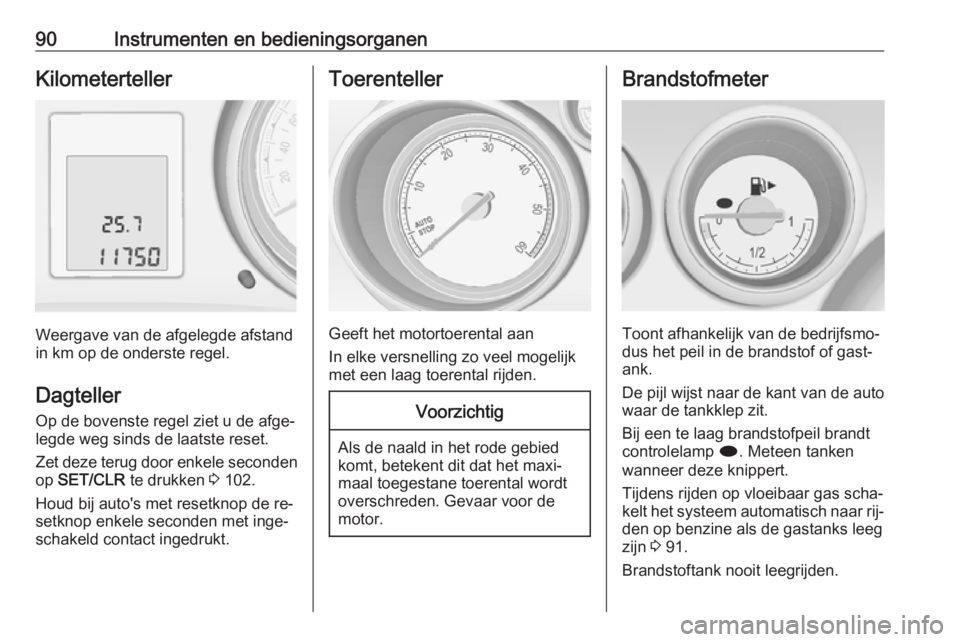

90Instrumenten en bedieningsorganenKilometerteller
Weergave van de afgelegde afstand
in km op de onderste regel.
Dagteller Op de bovenste regel ziet u de afge‐
legde weg sinds de laatste reset.
Zet deze terug door enkele seconden op SET/CLR te drukken 3 102.
Houd bij auto's met resetknop de re‐
setknop enkele seconden met inge‐ schakeld contact ingedrukt.
Toerenteller
Geeft het motortoerental aan
In elke versnelling zo veel mogelijk met een laag toerental rijden.
Voorzichtig
Als de naald in het rode gebied
komt, betekent dit dat het maxi‐
maal toegestane toerental wordt
overschreden. Gevaar voor de
motor.
Brandstofmeter
Toont afhankelijk van de bedrijfsmo‐
dus het peil in de brandstof of gast‐
ank.
De pijl wijst naar de kant van de auto
waar de tankklep zit.
Bij een te laag brandstofpeil brandt
controlelamp i. Meteen tanken
wanneer deze knippert.
Tijdens rijden op vloeibaar gas scha‐
kelt het systeem automatisch naar rij‐
den op benzine als de gastanks leeg
zijn 3 91.
Brandstoftank nooit leegrijden.

Instrumenten en bedieningsorganen91Door brandstofresten in de tank kan
de hoeveelheid brandstof die kan
worden bijgetankt kleiner zijn dan de
gespecificeerde tankinhoud.

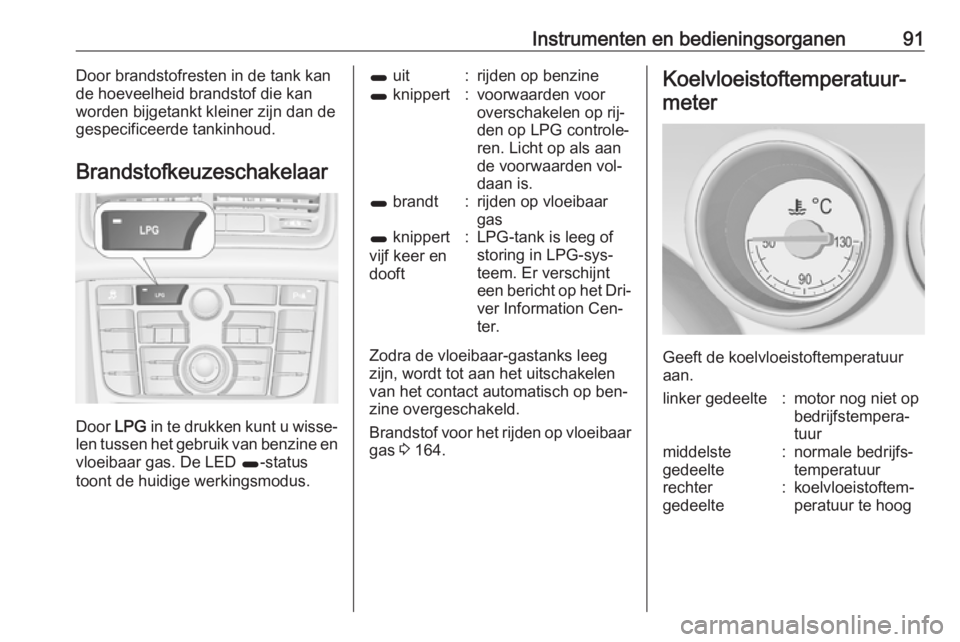

Brandstofkeuzeschakelaar
Door LPG
in te drukken kunt u wisse‐
len tussen het gebruik van benzine en vloeibaar gas. De LED 1-status
toont de huidige werkingsmodus.
1 uit:rijden op benzine1 knippert:voorwaarden voor
overschakelen op rij‐
den op LPG controle‐
ren. Licht op als aan
de voorwaarden vol‐
daan is.1 brandt:rijden op vloeibaar
gas1 knippert
vijf keer en
dooft:LPG-tank is leeg of
storing in LPG-sys‐
teem. Er verschijnt
een bericht op het Dri‐ ver Information Cen‐
ter.
Zodra de vloeibaar-gastanks leeg
zijn, wordt tot aan het uitschakelen
van het contact automatisch op ben‐
zine overgeschakeld.
Brandstof voor het rijden op vloeibaar
gas 3 164.
Koelvloeistoftemperatuur‐
meter
Geeft de koelvloeistoftemperatuur
aan.
linker gedeelte:motor nog niet op
bedrijfstempera‐
tuurmiddelste
gedeelte:normale bedrijfs‐
temperatuurrechter
gedeelte:koelvloeistoftem‐
peratuur te hoog

92Instrumenten en bedieningsorganenVoorzichtig
Stop en zet de motor af wanneer
de koelvloeistoftemperatuur te
hoog is. Kans op motorschade.
Controleer het koelvloeistofpeil
meteen.

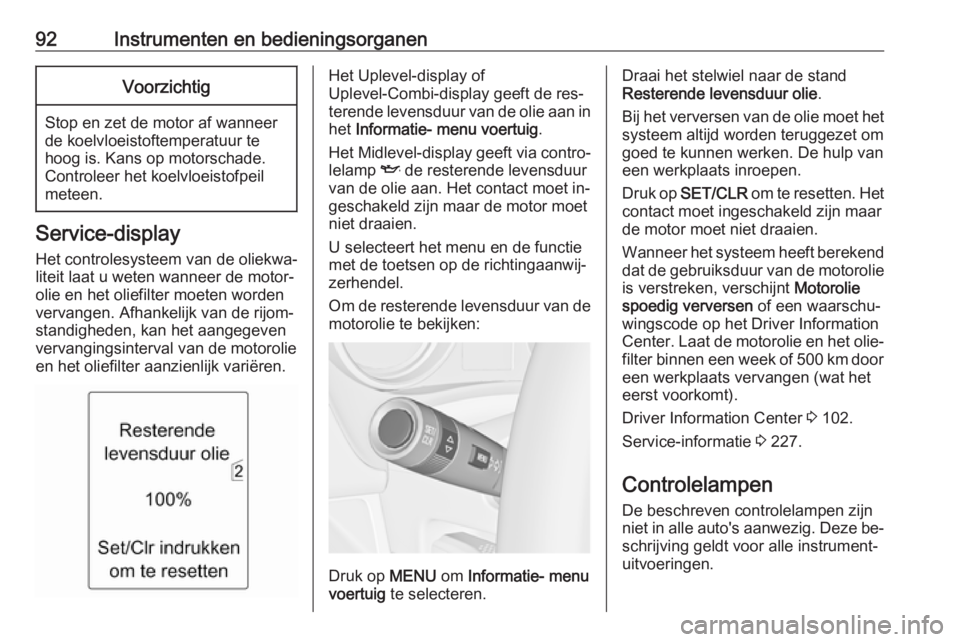

Service-display
Het controlesysteem van de oliekwa‐
liteit laat u weten wanneer de motor‐
olie en het oliefilter moeten worden
vervangen. Afhankelijk van de rijom‐
standigheden, kan het aangegeven vervangingsinterval van de motorolie
en het oliefilter aanzienlijk variëren.
Het Uplevel-display of
Uplevel-Combi-display geeft de res‐
terende levensduur van de olie aan in het Informatie- menu voertuig .
Het Midlevel-display geeft via contro‐
lelamp I de resterende levensduur
van de olie aan. Het contact moet in‐
geschakeld zijn maar de motor moet
niet draaien.
U selecteert het menu en de functie
met de toetsen op de richtingaanwij‐
zerhendel.
Om de resterende levensduur van de motorolie te bekijken:
Druk op MENU om Informatie- menu
voertuig te selecteren.
Draai het stelwiel naar de stand
Resterende levensduur olie .
Bij het verversen van de olie moet het systeem altijd worden teruggezet om
goed te kunnen werken. De hulp van
een werkplaats inroepen.
Druk op SET/CLR om te resetten. Het
contact moet ingeschakeld zijn maar
de motor moet niet draaien.
Wanneer het systeem heeft berekend
dat de gebruiksduur van de motorolie
is verstreken, verschijnt Motorolie
spoedig verversen of een waarschu‐
wingscode op het Driver Information
Center. Laat de motorolie en het olie‐ filter binnen een week of 500 km door een werkplaats vervangen (wat het
eerst voorkomt).
Driver Information Center 3 102.
Service-informatie 3 227.
Controlelampen De beschreven controlelampen zijn
niet in alle auto's aanwezig. Deze be‐
schrijving geldt voor alle instrument‐
uitvoeringen.

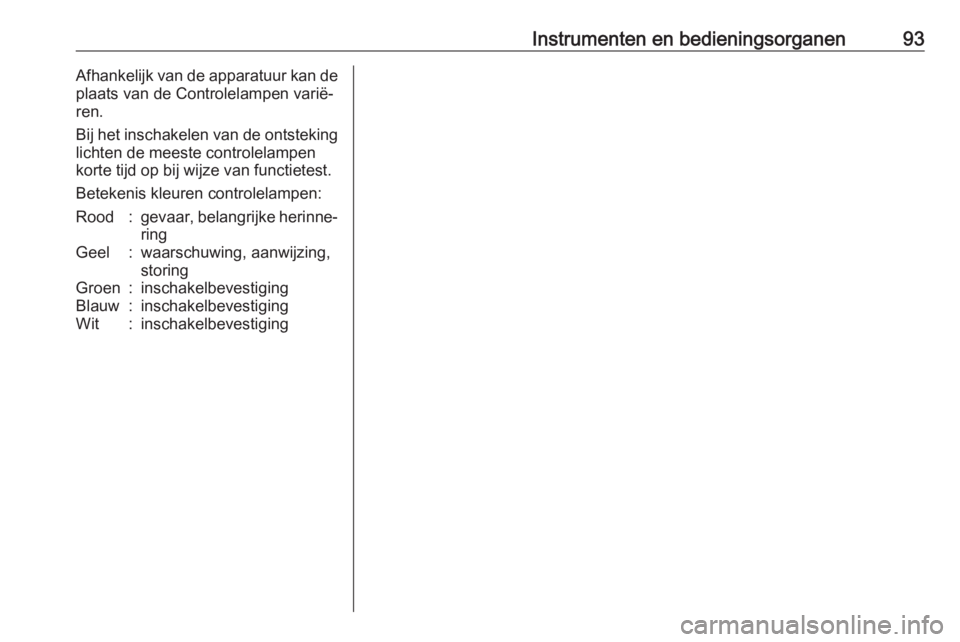

Instrumenten en bedieningsorganen93Afhankelijk van de apparatuur kan de
plaats van de Controlelampen varië‐
ren.
Bij het inschakelen van de ontsteking
lichten de meeste controlelampen
korte tijd op bij wijze van functietest.
Betekenis kleuren controlelampen:Rood:gevaar, belangrijke herinne‐ ringGeel:waarschuwing, aanwijzing,
storingGroen:inschakelbevestigingBlauw:inschakelbevestigingWit:inschakelbevestiging

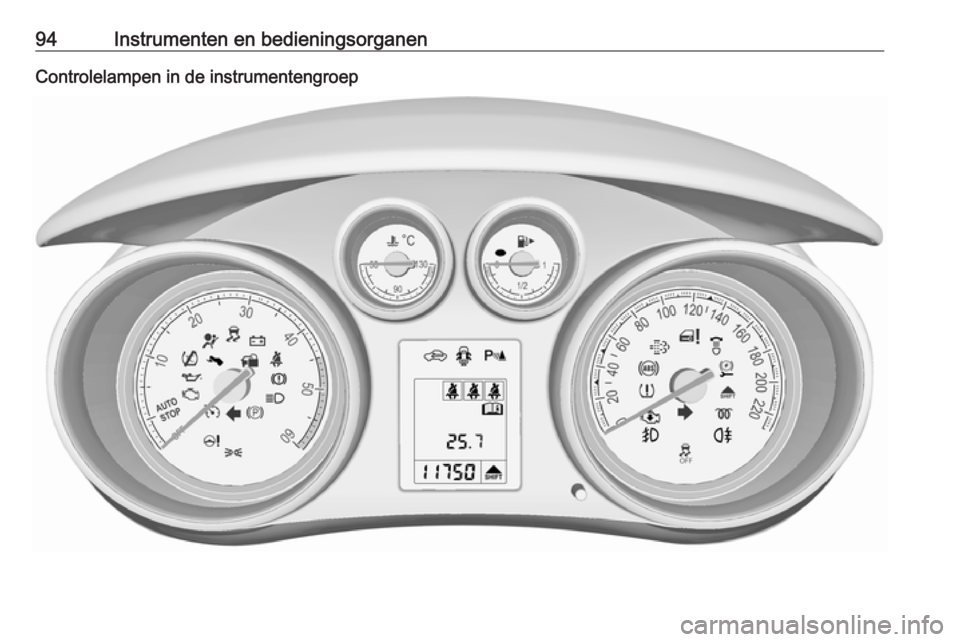

94Instrumenten en bedieningsorganenControlelampen in de instrumentengroep

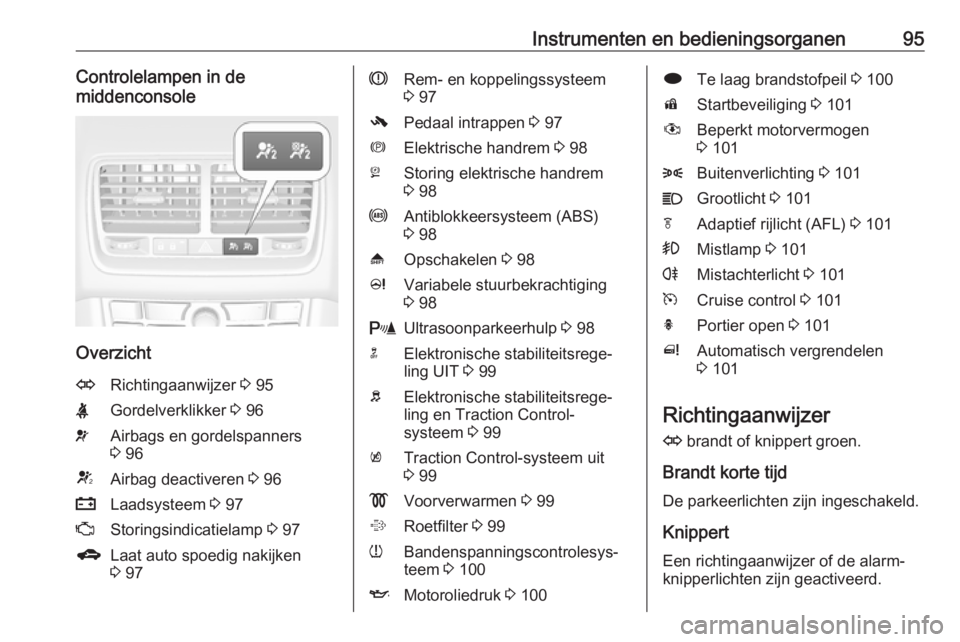

Instrumenten en bedieningsorganen95Controlelampen in de
middenconsole
Overzicht
ORichtingaanwijzer 3 95XGordelverklikker 3 96vAirbags en gordelspanners
3 96VAirbag deactiveren 3 96pLaadsysteem 3 97ZStoringsindicatielamp 3 97gLaat auto spoedig nakijken
3 97RRem- en koppelingssysteem
3 97-Pedaal intrappen 3 97mElektrische handrem 3 98jStoring elektrische handrem
3 98uAntiblokkeersysteem (ABS)
3 98[Opschakelen 3 98cVariabele stuurbekrachtiging
3 98rUltrasoonparkeerhulp 3 98nElektronische stabiliteitsrege‐
ling UIT 3 99bElektronische stabiliteitsrege‐
ling en Traction Control-
systeem 3 99kTraction Control-systeem uit
3 99!Voorverwarmen 3 99%Roetfilter 3 99wBandenspanningscontrolesys‐
teem 3 100IMotoroliedruk 3 100iTe laag brandstofpeil 3 100dStartbeveiliging 3 101#Beperkt motorvermogen
3 1018Buitenverlichting 3 101CGrootlicht 3 101fAdaptief rijlicht (AFL) 3 101>Mistlamp 3 101rMistachterlicht 3 101mCruise control 3 101hPortier open 3 101^Automatisch vergrendelen
3 101
Richtingaanwijzer
O brandt of knippert groen.
Brandt korte tijd De parkeerlichten zijn ingeschakeld.
Knippert
Een richtingaanwijzer of de alarm‐
knipperlichten zijn geactiveerd.

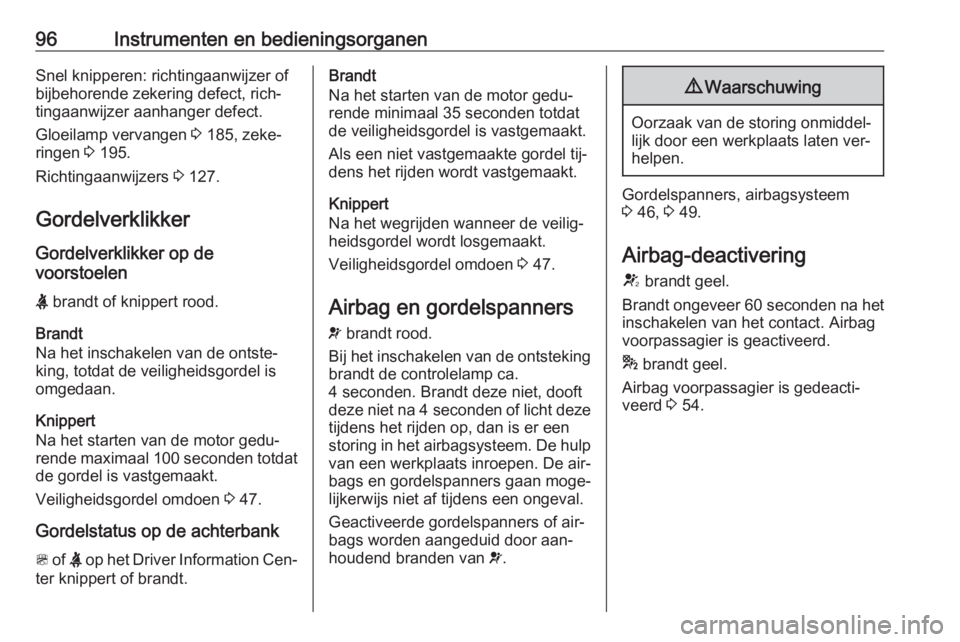

96Instrumenten en bedieningsorganenSnel knipperen: richtingaanwijzer of
bijbehorende zekering defect, rich‐
tingaanwijzer aanhanger defect.
Gloeilamp vervangen 3 185, zeke‐
ringen 3 195.
Richtingaanwijzers 3 127.
Gordelverklikker Gordelverklikker op de
voorstoelen
X brandt of knippert rood.
Brandt
Na het inschakelen van de ontste‐
king, totdat de veiligheidsgordel is
omgedaan.
Knippert
Na het starten van de motor gedu‐
rende maximaal 100 seconden totdat de gordel is vastgemaakt.
Veiligheidsgordel omdoen 3 47.
Gordelstatus op de achterbank
> of X op het Driver Information Cen‐
ter knippert of brandt.Brandt
Na het starten van de motor gedu‐ rende minimaal 35 seconden totdat
de veiligheidsgordel is vastgemaakt.
Als een niet vastgemaakte gordel tij‐
dens het rijden wordt vastgemaakt.
Knippert
Na het wegrijden wanneer de veilig‐
heidsgordel wordt losgemaakt.
Veiligheidsgordel omdoen 3 47.
Airbag en gordelspanners v brandt rood.
Bij het inschakelen van de ontsteking
brandt de controlelamp ca.
4 seconden. Brandt deze niet, dooft
deze niet na 4 seconden of licht deze
tijdens het rijden op, dan is er een
storing in het airbagsysteem. De hulp van een werkplaats inroepen. De air‐
bags en gordelspanners gaan moge‐
lijkerwijs niet af tijdens een ongeval.
Geactiveerde gordelspanners of air‐ bags worden aangeduid door aan‐
houdend branden van v.9
Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Gordelspanners, airbagsysteem
3 46, 3 49.
Airbag-deactivering
V brandt geel.
Brandt ongeveer 60 seconden na het
inschakelen van het contact. Airbag voorpassagier is geactiveerd.
* brandt geel.
Airbag voorpassagier is gedeacti‐
veerd 3 54.

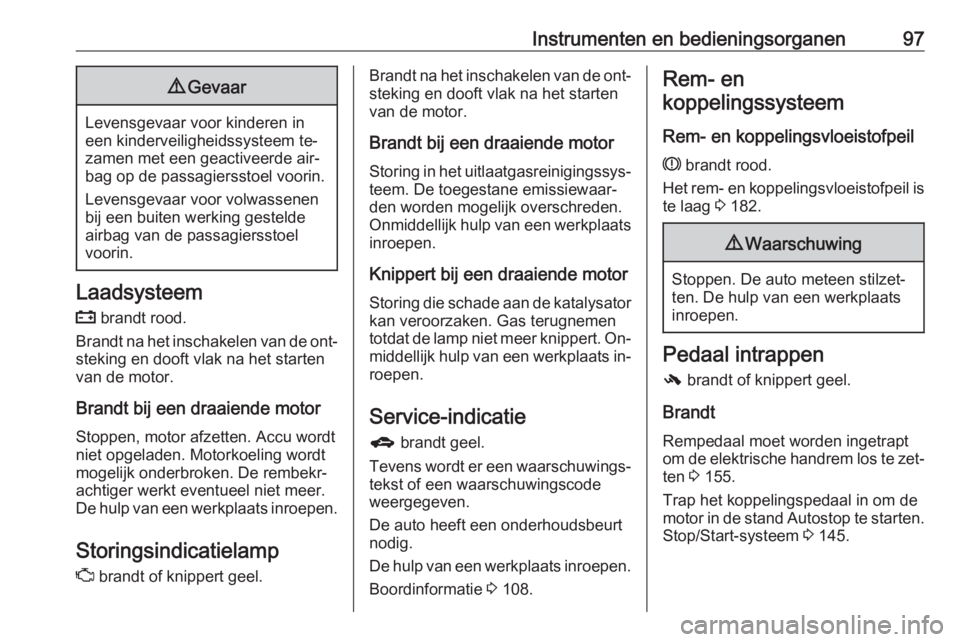

Instrumenten en bedieningsorganen979Gevaar
Levensgevaar voor kinderen in
een kinderveiligheidssysteem te‐
zamen met een geactiveerde air‐
bag op de passagiersstoel voorin.
Levensgevaar voor volwassenen
bij een buiten werking gestelde
airbag van de passagiersstoel
voorin.
Laadsysteem
p brandt rood.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motor
Stoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp
Z brandt of knippert geel.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigingssys‐ teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk hulp van een werkplaats inroepen.
Knippert bij een draaiende motor
Storing die schade aan de katalysator kan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert. On‐ middellijk hulp van een werkplaats in‐
roepen.
Service-indicatie
g brandt geel.
Tevens wordt er een waarschuwings‐
tekst of een waarschuwingscode weergegeven.
De auto heeft een onderhoudsbeurt
nodig.
De hulp van een werkplaats inroepen. Boordinformatie 3 108.Rem- en
koppelingssysteem
Rem- en koppelingsvloeistofpeil
R brandt rood.
Het rem- en koppelingsvloeistofpeil is te laag 3 182.9 Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Pedaal intrappen
- brandt of knippert geel.
Brandt Rempedaal moet worden ingetrapt
om de elektrische handrem los te zet‐
ten 3 155.
Trap het koppelingspedaal in om de
motor in de stand Autostop te starten.
Stop/Start-systeem 3 145.

98Instrumenten en bedieningsorganenKnippert
Trap het koppelingspedaal in om de
motor in het algemeen te starten 3 17,
3 144.
Elektrische handrem m brandt of knippert rood.
Brandt
Elektrische handrem is aangetrokken 3 155.
Knippert
Elektrische handrem is niet helemaal
aangetrokken of losgezet. Schakel de ontsteking in, trap het rempedaal in
en probeer het systeem te resetten
door de elektrische handrem eerst los
te zetten en daarna aan te trekken.
Blijft m knipperen, rijd dan niet door
en roep de hulp van een werkplaats
in.
Elektrische handrem defect
j brandt of knippert geel.Brandt
De elektrische handrem werkt niet op‐timaal 3 155.
Knippert
De elektrische handrem zit in de ser‐
vice-modus. Stop de auto, trek de
elektrische handrem aan en zet deze
los om de rem te resetten.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Antiblokkeersysteem (ABS)
u brandt geel.
Brandt na het inschakelen van de ont‐ steking enkele seconden. Het sys‐
teem is na het doven van het contro‐
lelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐
den niet dooft of als deze tijdens de rit
gaat branden, dan zit er een storing in het ABS-systeem. Het remsysteem
blijft normaal werken, maar zonder ABS-regeling.
Antiblokkeersysteem 3 154.
Opschakelen [ gaat groen branden wanneer voor
zuinig rijden opschakelen wordt aan‐
bevolen.
Bij auto's met Uplevel-display of Uple‐
vel-Combi-display verschijnt [ met
het nummer van de aanbevolen ver‐
snelling op de onderste regel van het Driver Information Center.
Variabele
stuurbekrachtiging
c brandt geel.
Storing in het variabele stuurbekrach‐
tigingssysteem. Hierdoor kan de auto zwaarder of lichter gaan sturen. De
hulp van een werkplaats inroepen.
Stop-startsysteem 3 145.
Ultrasoonparkeerhulp r brandt geel.
Storing in het systeem
of
