OPEL MERIVA 2016.5 Instruktionsbog (in Danish)

Pleje af bilen189Nr.Strømkreds17Motorstyreenhed18Motorstyreenhed/polklemme 1519Airbag20Motorstyreenhed21Motorstyreenhed/polklemme 87Nr.Strømkreds22Elektrisk parkeringsbremse23Lappesæt24Brændstofpumpe25ABS26El-bagrude27ABS28Kabineblæser29Lighter30Klimaanlæg31El-rude foran, venstre32El-rude foran, højre33Spejlvarme34ABS35Airbag

190Pleje af bilenSikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i in‐
strumentpanelet.
Åbn rummet, tryk låsetapperne sam‐ men, vip rummet ned og fjern det.
I højrestyrede biler sidder sikrings‐
boksen bag et dæksel i handskerum‐
met. Åbn handskerummet, træk af‐
dækningen opad og fjern den.
Nr.Strømkreds1Radio2Display/instrument/telefon3Radio4Tændingskontakt/startspærre5Forrudesprinkler/bagrude‐
sprinkler6Centrallås/bagklap7Centrallås8Display/instrument/telefon9Opvarmet rat10Oplåsning af venstre bagdør11Oplåsning af højre bagdør12Kabinelys13Regnsensor/bakspejl/sidespejle14–

Pleje af bilen191Sikringsboks i lastrum
Sikringsboksen sidder i venstre side
af lastrummet bag et dæksel. Tag
dækslet af.
Frigør de fire holdetapper og afmon‐
ter afdækningen.Nr.Strømkreds1Adaptive Forward Lighting (AFL)2–3–4–5–6Højre el-bagrude7Adaptive Forward Lighting (AFL)8Anhængermodul/anhængerstik‐
dåse9Venstre sædelændestøtte10Venstre el-bagrude11Parkeringshjælp12Elektrisk solafskærmning13–14Sædevarme i forsæder15Påhængsstyreenhed

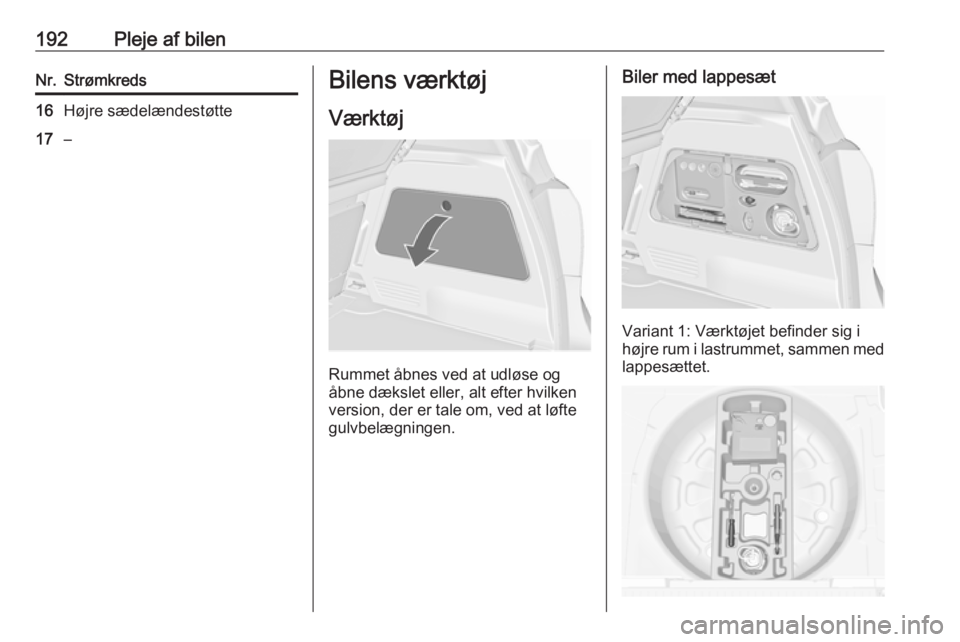

192Pleje af bilenNr.Strømkreds16Højre sædelændestøtte17–Bilens værktøj
Værktøj
Rummet åbnes ved at udløse og
åbne dækslet eller, alt efter hvilken
version, der er tale om, ved at løftegulvbelægningen.
Biler med lappesæt
Variant 1: Værktøjet befinder sig i
højre rum i lastrummet, sammen med lappesættet.

Pleje af bilen193Variant 2: Værktøjet befinder sig i
rummet under gulvbelægningen i
lastrummet, sammen med lappesæt‐
tet.
Biler med reservehjul
Donkraften og bilens værktøj ligger i
reservehjulsfordybningen i lastrum‐
met.
Hjul og dæk
Dækkenes og fælgenes tilstand Kør langsomt over kanter, helst i ret
vinkel. Kørsel ind over skarpe kanter
kan føre til dæk- og fælgskader. Sørg for at dækket ikke klemmes mod kant‐stenen ved parkering.
Undersøg dækkene for skader med
jævne mellemrum. I tilfælde af skader
eller usædvanligt slid skal De søge
hjælp på et værksted.
Vinterdæk
Vinterdæk forbedrer sikkerheden ved
temperaturer under 7°C og bør derfor
monteres på alle hjul.
Anbring hastighedsmærkaten i føre‐
rens synsfelt i overensstemmelse
med det respektive lands forskrifter.Dækmærkning
f.eks. 195/65 R 15 91 H195:dækbredde i mm65:tværsnitsforhold (forhold mel‐
lem dækkets højde og bredde) i %R:bæltetype: RadialRF:konstruktionstype: RunFlat15:fælgdiameter i tommer91:kodetal for bæreevne f.eks.: 91
svarer til 615 kgH:kodebogstav for hastigheds‐
grænse
Kodebogstav for hastighedsgrænse:
Q:op til 160 km/tS:op til 180 km/tT:op til 190 km/tH:op til 210 km/tV:op til 240 km/tW:op til 270 km/t
Vælg et dæk, der egner sig til bilens
maksimumshastighed.
Tophastigheden kan opnås ved
egenvægt med fører (75 kg) plus
125 kg nyttelast. Ekstraudstyr kan re‐
ducere bilens tophastighed.
Ydeevne 3 227.

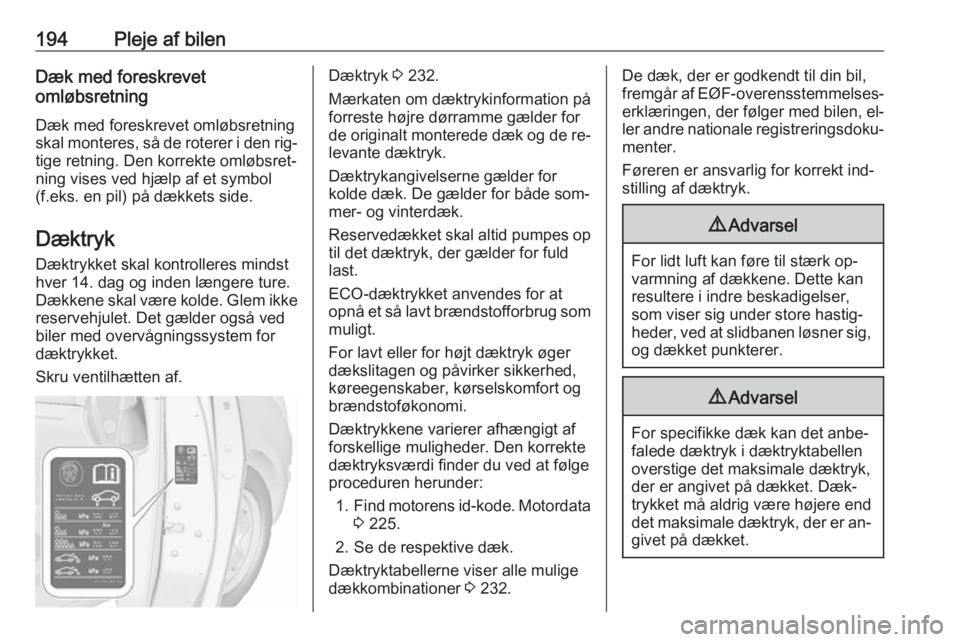

194Pleje af bilenDæk med foreskrevet
omløbsretning
Dæk med foreskrevet omløbsretningskal monteres, så de roterer i den rig‐
tige retning. Den korrekte omløbsret‐
ning vises ved hjælp af et symbol
(f.eks. en pil) på dækkets side.
Dæktryk Dæktrykket skal kontrolleres mindsthver 14. dag og inden længere ture.
Dækkene skal være kolde. Glem ikke
reservehjulet. Det gælder også ved
biler med overvågningssystem for
dæktrykket.
Skru ventilhætten af.Dæktryk 3 232.
Mærkaten om dæktrykinformation på
forreste højre dørramme gælder for
de originalt monterede dæk og de re‐
levante dæktryk.
Dæktrykangivelserne gælder for
kolde dæk. De gælder for både som‐
mer- og vinterdæk.
Reservedækket skal altid pumpes op
til det dæktryk, der gælder for fuld
last.
ECO-dæktrykket anvendes for at
opnå et så lavt brændstofforbrug som
muligt.
For lavt eller for højt dæktryk øger
dækslitagen og påvirker sikkerhed, køreegenskaber, kørselskomfort og
brændstoføkonomi.
Dæktrykkene varierer afhængigt af
forskellige muligheder. Den korrekte
dæktryksværdi finder du ved at følge
proceduren herunder:
1. Find motorens id-kode. Motordata
3 225.
2. Se de respektive dæk.
Dæktryktabellerne viser alle mulige
dækkombinationer 3 232.De dæk, der er godkendt til din bil,
fremgår af EØF-overensstemmelses‐
erklæringen, der følger med bilen, el‐ ler andre nationale registreringsdoku‐
menter.
Føreren er ansvarlig for korrekt ind‐
stilling af dæktryk.9 Advarsel
For lidt luft kan føre til stærk op‐
varmning af dækkene. Dette kan
resultere i indre beskadigelser,
som viser sig under store hastig‐
heder, ved at slidbanen løsner sig, og dækket punkterer.
9 Advarsel
For specifikke dæk kan det anbe‐
falede dæktryk i dæktryktabellen
overstige det maksimale dæktryk,
der er angivet på dækket. Dæk‐
trykket må aldrig være højere end
det maksimale dæktryk, der er an‐ givet på dækket.

Pleje af bilen195Hvis dæktrykket skal reduceres eller
forøges på en bil med dæktrykover‐
vågningsystem, skal tændingen af‐
brydes.
Temperaturafhængighed Dæktrykket afhænger af dækkets
temperatur. Under kørsel stiger dæk‐
temperatur og -tryk. De dæktryk, der
fremgår af dækmærkaten og dæk‐
trykdiagrammet, gælder for kolde
dæk, dvs. ved 20 °C.
Dæktrykket stiger med næsten
10 kPa ved en temperaturstigning på
10 °C . Der skal tages højde for dette,
hvis varme dæk kontrolleres.
Dæktrykket, der vises i førerinforma‐
tionscentret, er det faktiske dæktryk.
Et afkølet dæk vil vise en lavere
værdi, hvilket ikke er tegn på en utæt‐
hed.
Dæktrykovervågning Systemet overvåger dæktrykket på
alle fire hjul en gang i minuttet, når bi‐ lens hastighed overstiger en vis
grænse.Forsigtig
Dæktrykovervågningssystemet
advarer kun om lavt dæktryk og
erstatter ikke førerens almindelige dækvedligeholdelse.
Alle hjul skal være forsynet med tryk‐ følere, og alle dæk skal have det fore‐
skrevne dæktryk.
Bemærkninger
I lande, hvor dæktrykovervågnings‐
systemet er lovpligtigt, vil brugen af
hjul uden tryksensorer ugyldiggøre
bilens typegodkendelse.
De aktuelle dæktryk kan vises i Bil
informations menu i førerinforma‐
tionscentret.
Menuen kan vælges med knapperne på blinkerarmen.
Tryk på MENU for at vælge Bil
informations menu X .
Drej fingerhjulet for at vælge dæktryk‐
overvågning.

196Pleje af bilenSystemets status og trykadvarsler vi‐ses i form af en meddelelse, der an‐
giver det tilsvarende hjul i førerinfor‐
mationscentret.
Systemet tager hensyn til dæktrykket
til advarslerne.
Temperaturafhængighed 3 194.
Et registreret lavt dæktryk vises med
kontrollampen w 3 94.
Hvis w tænder, skal du stoppe så hur‐
tigt som muligt og pumpe dækkene
op som anbefalet 3 232.
Hvis w blinker i 60-90 sekunder og
derefter lyser konstant, er der en fejl i systemet. Søg hjælp på et værksted.
Efter oppumpning kan det være nød‐
vendigt at køre for at opdatere dæk‐
trykværdierne i førerinformationscen‐
tret. I løbet af denne tid kan w tænde.
Hvis w tænder ved lavere temperatu‐
rer og slukker efter et stykke tids kør‐ sel, kan dette være tegn på, at dæk‐
trykket begynder at blive for lavt.
Dæktrykket kontrolleres.
Fejlmeddelelser 3 102.
Hvis dæktrykket skal reduceres eller forøges, skal tændingen afbrydes.
Montér kun hjul med dæktrykfølere, i
modsat fald vil dæktrykket ikke blive
vist, og w lyser konstant.
Et nødhjul er ikke forsynet med tryk‐
følere. Dæktrykovervågningen funge‐ rer ikke for sådanne hjul. Kontrollam‐
pen w tænder. Systemet forbliver i
funktion for de øvrige tre hjul.
Brug af flydende lappesæt kan på‐
virke systemets funktion. Der kan bru‐
ges fabriksgodkendte reparations‐
sæt.Ved brug af elektroniske enheder el‐
ler i nærheden af faciliteter, der an‐
vender lignende bølgefrekvenser, ri‐
sikerer man, at dæktrykovervåg‐
ningssystemet forstyrres.
Hver gang dækkene skiftes skal dæk‐ trykovervågningssystemet afmon‐
teres og efterses. I den påskruede
sensor udskiftes ventilindsatsen og
tætningsringen. I den påklipsede
sensor udskiftes hele ventilspindlen.
Bilens laststatus
Dæktrykket tilpasses efter belast‐
ningstilstanden ifølge dæktrykmær‐
katen eller dæktrykdiagrammet
3 232, og der vælges den relevante
indstilling i menuen Dækbelastning i
førerinformationscenteret, Bil
informations menu 3 97. Denne ind‐
stilling er reference for dæktrykad‐
varslerne.
Menuen Dækbelastning fremkommer
kun, hvis køretøjet holder stille og
parkeringsbremsen er trukket. På kø‐
retøjer med automatisk gearkasse
skal gearvælgeren være i P.

Pleje af bilen197
Vælg:● Let for komfortdæktryk med op til
3 personer.
● Eco for Eco-dæktryk med op til
3 personer.
● Maks. med fuld last.
Tilpasningsproces for
dæktrykfølere
Hver dæktrykføler har en unik identi‐fikationskode. Koden skal tilpasses en ny hjulposition efter hjulrotation el‐ ler udskiftning af hele hjulsættet, oghvis én eller flere dæktrykfølere er
blevet udskiftet. Trykføler-tilpas‐
ningsprocessen skal også udføres ef‐
ter udskiftning af et reservehjul med
et hjul, der er udstyret med en dæk‐
trykføler.
Fejlkontrollampen w og advarsels‐
meddelelsen eller koden skal slukkes i næste tændingscyklus. Følerne til‐
passes hjulpositionerne ved hjælp af
et genindlæringsværktøj i denne ræk‐
kefølge: venstre forhjul, højre forhjul,
højre baghjul og venstre baghjul. Blin‐ klyset i den aktuelt aktive position ly‐ser, indtil føleren er matchet.
Ret henvendelse til et værksted for service eller for at købe et indlærings‐ værktøj. Du har to minutter til at mat‐
che den første hjulposition og fem mi‐
nutter i alt til alle fire hjulpositioner.
Hvis det tager længere tid, stopper til‐ pasningsprocessen og skal genstar‐
tes.
Dette er tilpasningsprocessen for
dæktrykfølere:
1. Aktiver parkeringsbremsen.
2. Slå tændingen til.
3. På biler med automatisk gear‐ kasse: sæt gearvælgeren i P.
På biler med manuel gearkasse:
vælg frigear.4. Tryk på MENU på blinklysarmen
for at vælge Bil informations‐
menu i førerinformationscenteret.
5. Drej fingerhjulet for at rulle til dæk‐
tryksmenuen.
6. Tryk på SET/CLR for at starte
sensorens tilpasningsproces. Der
skal vises en meddelelse, der an‐ moder om accept af processen.
7. Tryk på SET/CLR igen for at be‐
kræfte valget. Hornet lyder to
gange for at angive, at modtage‐
ren er i indkodningstilstand.
8. Start med venstre forhjul.
9. Anbring indlæringsværktøjet mod dækkets sidevæg tæt på ventil‐
spindlen. Tryk derefter på knap‐
pen for at aktivere dæktrykføle‐
ren. Et bip fra hornet og den korte
aktivering af alle blinklysene be‐
kræfter, at sensoridentifikations‐
koden er blevet tilpasset denne
hjulposition.
10. Fortsæt til højre forhjul og gentag proceduren i trin 9.
11. Fortsæt til højre baghjul og gentag
proceduren i trin 9.

198Pleje af bilen12. Fortsæt til venstre baghjul, oggentag proceduren i trin 9. Hornet
lyder to gange for at angive, at
sensoridentifikationskoden er ble‐
vet matchet til dækket på venstre baghjul, og at dæktrykføler-mat‐
chingprocessen ikke længere er
aktiv.
13. Slå tændingen fra.
14. Indstil alle fire dæk til det anbefa‐ lede dæktryk som angivet på
dæktrykinformationsmærkaten.
15. Kontrollér, at dækbelastningssta‐ tus er indstillet efter det valgte tryk3 97.
Mønsterdybde Kontroller mønsterdybden regel‐mæssigt.
Af sikkerhedsgrunde bør dækkene
udskiftes, når mønsterdybden er
2-3 mm (vinterdæk 4 mm).
Af sikkerhedshensyn anbefales det,
at dækkenes mønsterdybde på én
aksel ikke varierer mere end 2 mm.
Den lovmæssige mindste mønster‐
dybde (1,6 mm) er nået, når mønstret
er slidt ned til slidindikatorerne
(TWI = Tread Wear Indicator). Deres position er angivet med markeringer
på sidevæggen.
Er slitagen større foran end bagtil,
byttes der regelmæssigt om på forhjul
og baghjul. Kontroller, at dækkenes
rotationsretning er den samme.
Dæk ældes, også selv om de ikke
bruges. Vi anbefaler at skifte dæk ef‐
ter 6 år.
Ændring af dæk- og
hjulstørrelse
Anvendes andre dækstørrelser end
fabriksmonterede dæk, skal speedo‐ meteret og det nominelle dæktryk
eventuelt omprogrammeres, og der
skal eventuelt foretages ændringer
på bilen.
Udskift mærkaten med dæktryk, hvis
der skiftes til andre dækstørrelser.9 Advarsel
Anvendelse af ikke-egnede dæk
eller fælge kan føre til ulykker og
betyde, at bilens typegodkendelse
bortfalder.
Hjulkapsler
Brug fabriksgodkendte hjulkapsler ogdæk til den pågældende bil, der op‐
fylder alle krav til den pågældende
fælg-/dækkombination.
Hvis der anvendes hjulkapsler og
dæk, der ikke er fabriksgodkendt, må
dækkene ikke have en fælgbeskyttel‐ sesvulst.
