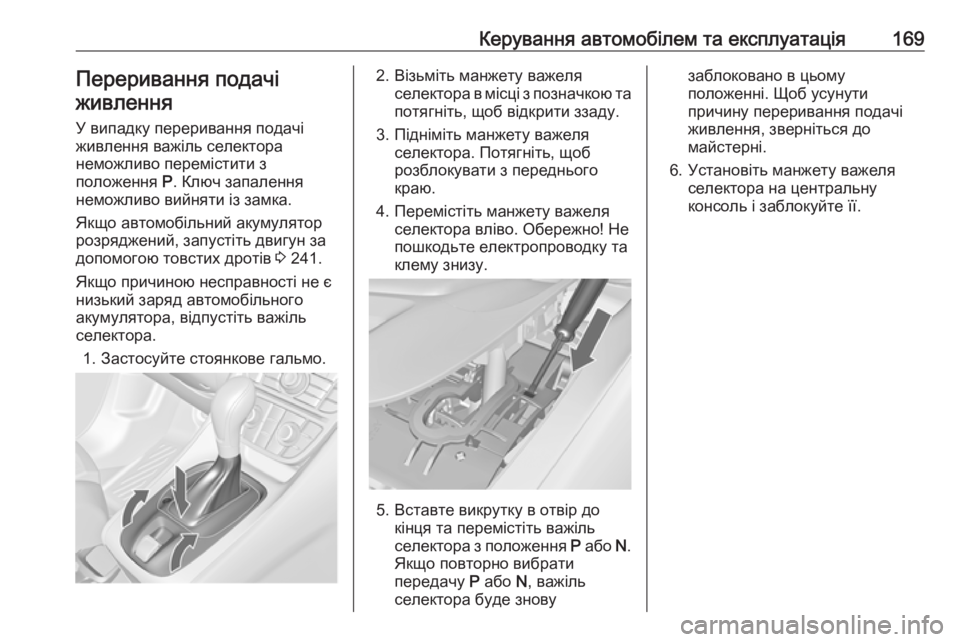

Керування автомобілем та експлуатація169Переривання подачіживлення
У випадку переривання подачі
живлення важіль селектора
неможливо перемістити з
положення P. Ключ запалення
неможливо вийняти із замка.
Якщо автомобільний акумулятор
розряджений, запустіть двигун за
допомогою товстих дротів 3 241.
Якщо причиною несправності не є
низький заряд автомобільного
акумулятора, відпустіть важіль
селектора.
1. Застосуйте стоянкове гальмо.2. Візьміть манжету важеля селектора в місці з позначкою та
потягніть, щоб відкрити ззаду.
3. Підніміть манжету важеля селектора. Потягніть, щоб
розблокувати з переднього
краю.
4. Перемістіть манжету важеля селектора вліво. Обережно! Непошкодьте електропроводку та
клему знизу.
5. Вставте викрутку в отвір до кінця та перемістіть важіль
селектора з положення P або N.
Якщо повторно вибрати передачу P або N, важіль
селектора буде знову
заблоковано в цьому
положенні. Щоб усунути
причину переривання подачі
живлення, зверніться до
майстерні.
6. Установіть манжету важеля селектора на центральну
консоль і заблокуйте її.

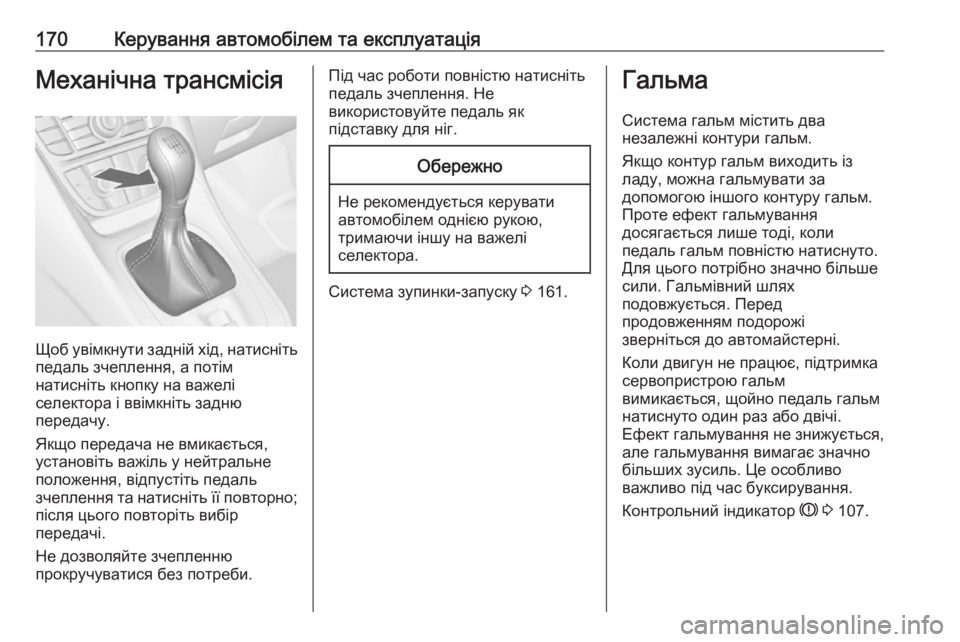

170Керування автомобілем та експлуатаціяМеханічна трансмісія
Щоб увімкнути задній хід, натиснітьпедаль зчеплення, а потім
натисніть кнопку на важелі
селектора і ввімкніть задню
передачу.
Якщо передача не вмикається,
установіть важіль у нейтральне положення, відпустіть педаль
зчеплення та натисніть її повторно; після цього повторіть вибір
передачі.
Не дозволяйте зчепленню
прокручуватися без потреби.
Під час роботи повністю натисніть
педаль зчеплення. Не
використовуйте педаль як
підставку для ніг.Обережно
Не рекомендується керувати
автомобілем однією рукою,
тримаючи іншу на важелі
селектора.
Система зупинки-запуску 3 161.
Гальма
Система гальм містить два
незалежні контури гальм.
Якщо контур гальм виходить із
ладу, можна гальмувати за
допомогою іншого контуру гальм.
Проте ефект гальмування
досягається лише тоді, коли
педаль гальм повністю натиснуто.
Для цього потрібно значно більше
сили. Гальмівний шлях
подовжується. Перед
продовженням подорожі
зверніться до автомайстерні.
Коли двигун не працює, підтримка
сервопристрою гальм
вимикається, щойно педаль гальм
натиснуто один раз або двічі.
Ефект гальмування не знижується,
але гальмування вимагає значно більших зусиль. Це особливо
важливо під час буксирування.
Контрольний індикатор R 3 107.

Керування автомобілем та експлуатація171Антиблокувальна системагальм
Антиблокувальна система гальм(ABS) запобігає блокуванню коліс.
Система ABS починає регулювати
тиск гальмування, щойно виникає
ймовірність блокування коліс.
Автомобіль залишається
керованим навіть під час різкого
гальмування.
Про роботу системи ABS свідчить
пульсування педалі гальм і шум,
викликаний процесом
регулювання.
Для оптимального гальмування натисніть і утримуйте педаль гальм
протягом усього процесу
гальмування, незважаючи на її пульсування. Не відпускайте
педаль.
Після зрушення з місця система
проводить самодіагностику, і цей
процес можна почути на слух.
Контрольний індикатор u 3 108.Адаптивний стоп-сигнал
Під час повного гальмування з
активованою системою ABS
миготять усі три ліхтарі
гальмування.
Помилка9 Попередження
Якщо в системі ABS є
несправність, колеса можуть
блокуватися через
гальмування, яке є більш
жорстким, ніж звичайно.
Переваги системи ABS більше
недоступні. Під час різкого
гальмування автомобіль більше
не може керуватися та може йти в заніс.
Для усунення несправності
зверніться до майстерні.
Стоянкове гальмо
Електричне стоянкове гальмо
Застосування, коли автомобіль
стоїть на місці
9 Попередження
Витягніть перемикач m
приблизно на одну секунду -
електричне стоянкове гальмо
автоматично почне діяти з
відповідним зусиллям. Для
застосування з максимальною
силою, наприклад, у випадку

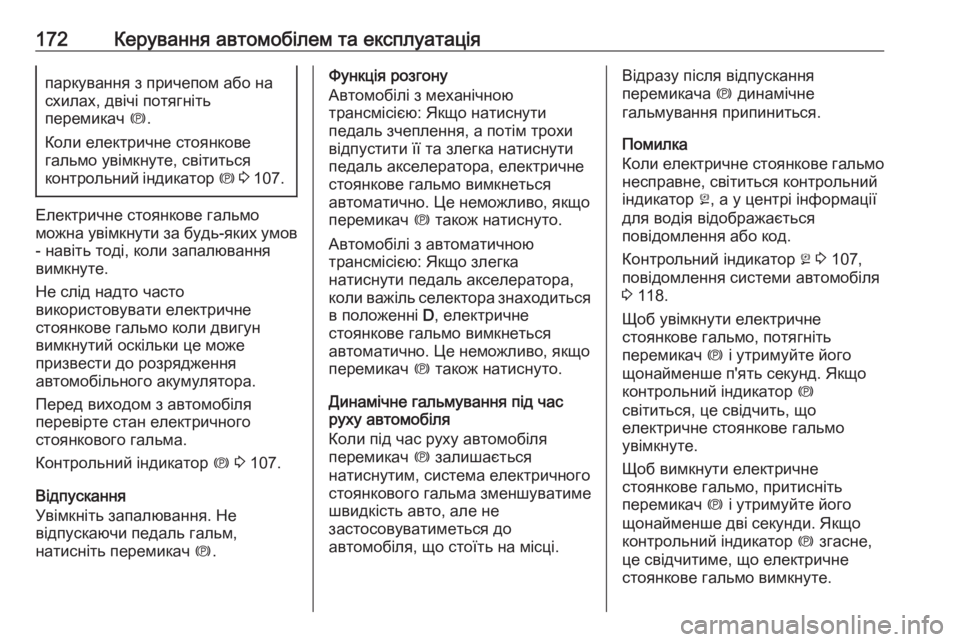

172Керування автомобілем та експлуатаціяпаркування з причепом або на
схилах, двічі потягніть
перемикач m.
Коли електричне стоянкове
гальмо увімкнуте, світиться
контрольний індикатор m 3 107.
Електричне стоянкове гальмо
можна увімкнути за будь-яких умов - навіть тоді, коли запалюваннявимкнуте.
Не слід надто часто
використовувати електричне
стоянкове гальмо коли двигун
вимкнутий оскільки це може
призвести до розрядження
автомобільного акумулятора.
Перед виходом з автомобіля
перевірте стан електричного
стоянкового гальма.
Контрольний індикатор m 3 107.
Відпускання
Увімкніть запалювання. Не
відпускаючи педаль гальм,
натисніть перемикач m.
Функція розгону
Автомобілі з механічною
трансмісією: Якщо натиснути
педаль зчеплення, а потім трохи відпустити її та злегка натиснути
педаль акселератора, електричне
стоянкове гальмо вимкнеться
автоматично. Це неможливо, якщо перемикач m також натиснуто.
Автомобілі з автоматичною
трансмісією: Якщо злегка
натиснути педаль акселератора,
коли важіль селектора знаходиться
в положенні D, електричне
стоянкове гальмо вимкнеться
автоматично. Це неможливо, якщо перемикач m також натиснуто.
Динамічне гальмування під час
руху автомобіля
Коли під час руху автомобіля
перемикач m залишається
натиснутим, система електричного стоянкового гальма зменшуватиме
швидкість авто, але не
застосовуватиметься до
автомобіля, що стоїть на місці.Відразу після відпускання
перемикача m динамічне
гальмування припиниться.
Помилка
Коли електричне стоянкове гальмо
несправне, світиться контрольний
індикатор j, а у центрі інформації
для водія відображається
повідомлення або код.
Контрольний індикатор j 3 107,
повідомлення системи автомобіля 3 118.
Щоб увімкнути електричне
стоянкове гальмо, потягніть
перемикач m і утримуйте його
щонайменше п'ять секунд. Якщо
контрольний індикатор m
світиться, це свідчить, що
електричне стоянкове гальмо
увімкнуте.
Щоб вимкнути електричне
стоянкове гальмо, притисніть
перемикач m і утримуйте його
щонайменше дві секунди. Якщо
контрольний індикатор m згасне,
це свідчитиме, що електричне
стоянкове гальмо вимкнуте.

Керування автомобілем та експлуатація173Контрольний індикатор m блимає:
електричне стоянкове гальмо
ввімкнуте не повністю або
вимкнуте. Якщо контрольний
індикатор блимає постійно,
вимкніть електричне стоянкове
гальмо, а потім увімкніть його
знову.
Контрольний індикатор m 3 107.
Підсилювач гальм Якщо педаль гальм натискати
швидко й інтенсивно, автоматично
застосовується максимальне
гальмівне зусилля (повне
гальмування).
Рівномірно натискайте педаль
гальм до повної зупинки.
Максимальне гальмівне зусилля
автоматично зменшується, коли
педаль гальм відпускається.
Допоміжна система при старті з місця під гору
Система допомагає запобігти
випадковому відкату під час
рушання з місця на схилах.Під час відпускання ножних гальм
після зупинки на схилі гальма
залишаються ввімкненими
протягом наступних двох секунд.
Гальма автоматично вимикаються,
як тільки автомобіль починає
прискорюватися.
Коли функція Автостоп увімкнена,
допоміжна система при старті з
місця під гору не працює.
Система зупинки-запуску 3 161.Системи регулювання
плавності ходу
Протибуксовочнагальмівна система
Протибуксовочна гальмівна
система (ТС) є складовою
електронної системи курсової
стійкості.
За потреби вона покращує стійкість
руху, незалежно від типу дороги чи
зчеплення шин із дорогою,
запобігаючи при цьому обертанню
ведучих коліс.
Щойно ведучі колеса починають
обертатися, потужність двигуна
зменшується й обертання
гальмується індивідуально. Це
значно покращує стійкість авто на
слизьких дорогах.
Система TC спрацьовує, як тільки
гасне контрольний індикатор b.
Коли система TC є активною,
миготить b.

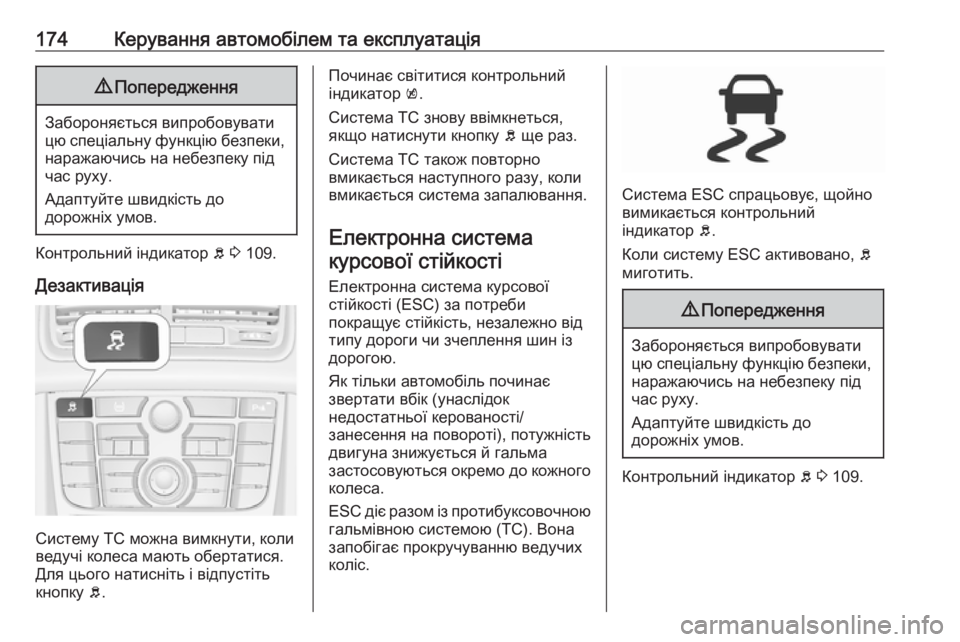

174Керування автомобілем та експлуатація9Попередження
Забороняється випробовувати
цю спеціальну функцію безпеки, наражаючись на небезпеку під
час руху.
Адаптуйте швидкість до
дорожніх умов.
Контрольний індикатор b 3 109.
Дезактивація
Систему TC можна вимкнути, коли
ведучі колеса мають обертатися.
Для цього натисніть і відпустіть
кнопку b.
Починає світитися контрольний
індикатор k.
Система TC знову ввімкнеться,
якщо натиснути кнопку b ще раз.
Система TC також повторно
вмикається наступного разу, коли
вмикається система запалювання.
Електронна система курсової стійкості
Електронна система курсової
стійкості (ESC) за потреби
покращує стійкість, незалежно від
типу дороги чи зчеплення шин із
дорогою.
Як тільки автомобіль починає
звертати вбік (унаслідок
недостатньої керованості/
занесення на повороті), потужність
двигуна знижується й гальма
застосовуються окремо до кожного колеса.
ESC діє разом із протибуксовочною
гальмівною системою (ТС). Вона
запобігає прокручуванню ведучих
коліс.
Система ESC спрацьовує, щойно
вимикається контрольний
індикатор b.
Коли систему ESC активовано, b
миготить.
9 Попередження
Забороняється випробовувати
цю спеціальну функцію безпеки, наражаючись на небезпеку під
час руху.
Адаптуйте швидкість до
дорожніх умов.
Контрольний індикатор b 3 109.

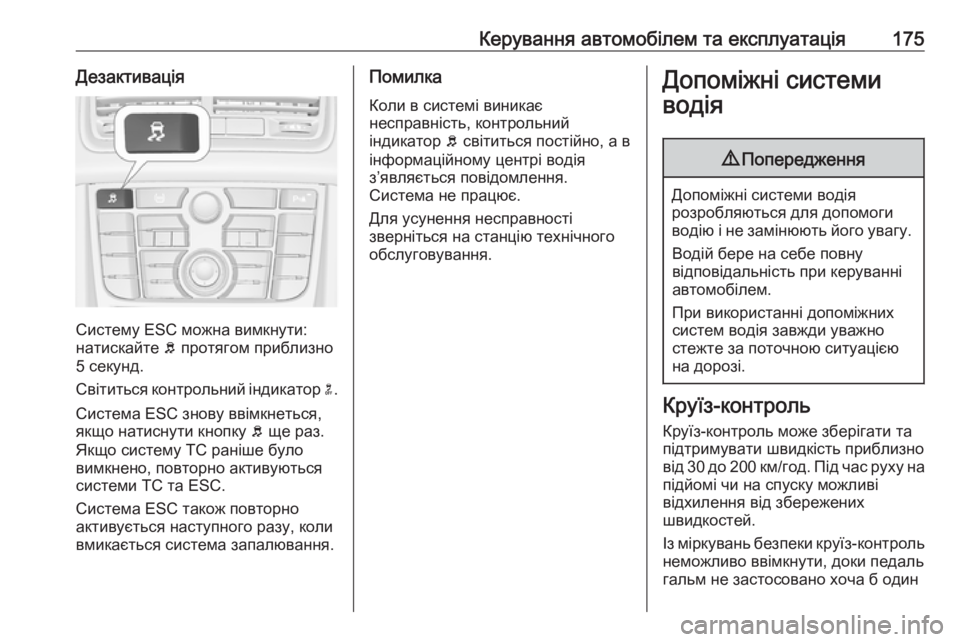

Керування автомобілем та експлуатація175Дезактивація
Систему ESC можна вимкнути:
натискайте b протягом приблизно
5 секунд.
Світиться контрольний індикатор n.
Система ESC знову ввімкнеться, якщо натиснути кнопку b ще раз.
Якщо систему TC раніше було вимкнено, повторно активуються
системи TC та ESC.
Система ESC також повторно
активується наступного разу, коли
вмикається система запалювання.
Помилка
Коли в системі виникає
несправність, контрольний
індикатор b світиться постійно, а в
інформаційному центрі водія
з’являється повідомлення.
Система не працює.
Для усунення несправності
зверніться на станцію технічного
обслуговування.Допоміжні системи
водія9 Попередження
Допоміжні системи водія
розробляються для допомоги
водію і не замінюють його увагу.
Водій бере на себе повну
відповідальність при керуванні
автомобілем.
При використанні допоміжних систем водія завжди уважно
стежте за поточною ситуацією
на дорозі.
Круїз-контроль
Круїз-контроль може зберігати та
підтримувати швидкість приблизно
від 30 до 200 км/год. Під час руху на
підйомі чи на спуску можливі
відхилення від збережених
швидкостей.
Із міркувань безпеки круїз-контроль
неможливо ввімкнути, доки педаль
гальм не застосовано хоча б один

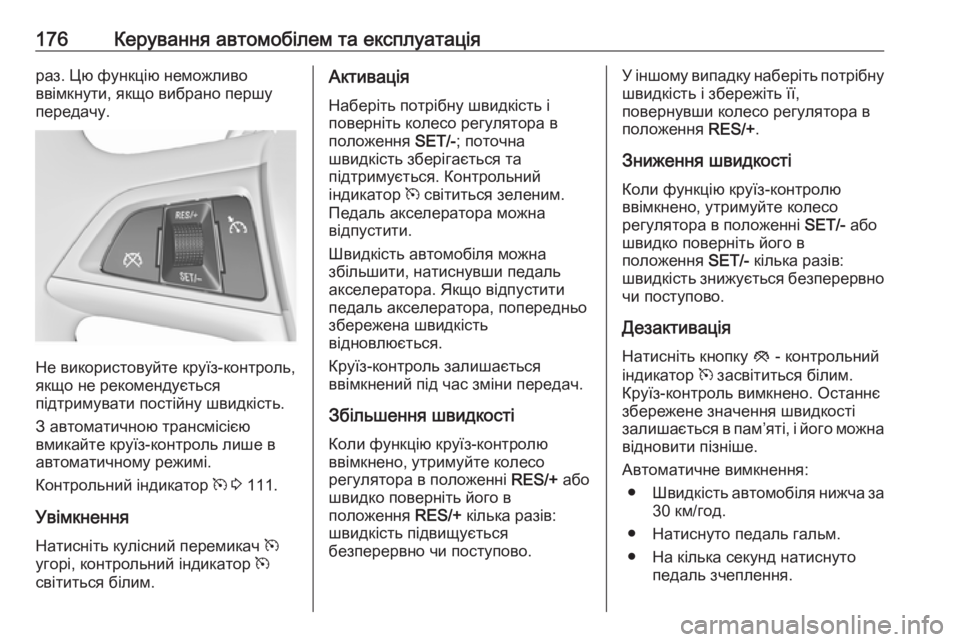

176Керування автомобілем та експлуатаціяраз. Цю функцію неможливо
ввімкнути, якщо вибрано першу
передачу.
Не використовуйте круїз-контроль,
якщо не рекомендується
підтримувати постійну швидкість.
З автоматичною трансмісією
вмикайте круїз-контроль лише в
автоматичному режимі.
Контрольний індикатор m 3 111.
Увімкнення
Натисніть кулісний перемикач m
угорі, контрольний індикатор m
світиться білим.
Активація
Наберіть потрібну швидкість і
поверніть колесо регулятора в
положення SET/-; поточна
швидкість зберігається та
підтримується. Контрольний
індикатор m світиться зеленим.
Педаль акселератора можна
відпустити.
Швидкість автомобіля можна
збільшити, натиснувши педаль
акселератора. Якщо відпустити
педаль акселератора, попередньо
збережена швидкість
відновлюється.
Круїз-контроль залишається
ввімкнений під час зміни передач.
Збільшення швидкості Коли функцію круїз-контролю
ввімкнено, утримуйте колесо
регулятора в положенні RES/+ або
швидко поверніть його в
положення RES/+ кілька разів:
швидкість підвищується
безперервно чи поступово.У іншому випадку наберіть потрібну
швидкість і збережіть її,
повернувши колесо регулятора в
положення RES/+.
Зниження швидкості
Коли функцію круїз-контролю
ввімкнено, утримуйте колесо
регулятора в положенні SET/- або
швидко поверніть його в
положення SET/- кілька разів:
швидкість знижується безперервно чи поступово.
Дезактивація Натисніть кнопку y - контрольний
індикатор m засвітиться білим.
Круїз-контроль вимкнено. Останнє збережене значення швидкості
залишається в пам’яті, і його можна
відновити пізніше.
Автоматичне вимкнення: ● Швидкість автомобіля нижча за
30 км/год.
● Натиснуто педаль гальм.
● На кілька секунд натиснуто педаль зчеплення.

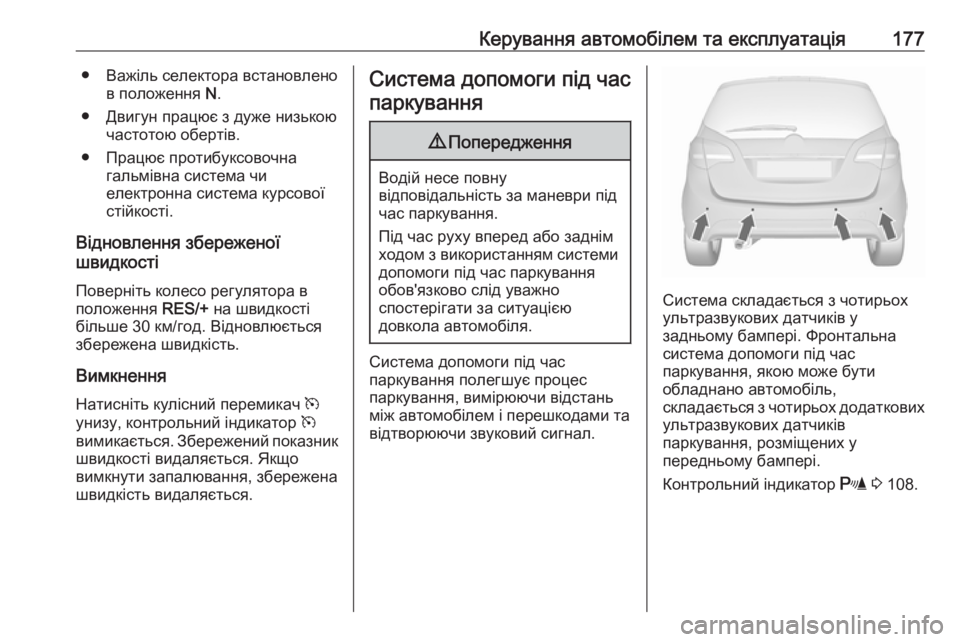

Керування автомобілем та експлуатація177● Важіль селектора встановленов положення N.
● Двигун працює з дуже низькою частотою обертів.
● Працює протибуксовочна гальмівна система чи
електронна система курсової
стійкості.
Відновлення збереженої
швидкості
Поверніть колесо регулятора в
положення RES/+ на швидкості
більше 30 км/год. Відновлюється збережена швидкість.
Вимкнення Натисніть кулісний перемикач m
унизу, контрольний індикатор m
вимикається. Збережений показник
швидкості видаляється. Якщо
вимкнути запалювання, збережена
швидкість видаляється.Система допомоги під час
паркування9 Попередження
Водій несе повну
відповідальність за маневри під
час паркування.
Під час руху вперед або заднім
ходом з використанням системи допомоги під час паркування
обов'язково слід уважно
спостерігати за ситуацією
довкола автомобіля.
Система допомоги під час
паркування полегшує процес
паркування, вимірюючи відстань
між автомобілем і перешкодами та
відтворюючи звуковий сигнал.
Система складається з чотирьох
ультразвукових датчиків у
задньому бампері. Фронтальна
система допомоги під час
паркування, якою може бути
обладнано автомобіль,
складається з чотирьох додаткових ультразвукових датчиків
паркування, розміщених у
передньому бампері.
Контрольний індикатор r 3 108.

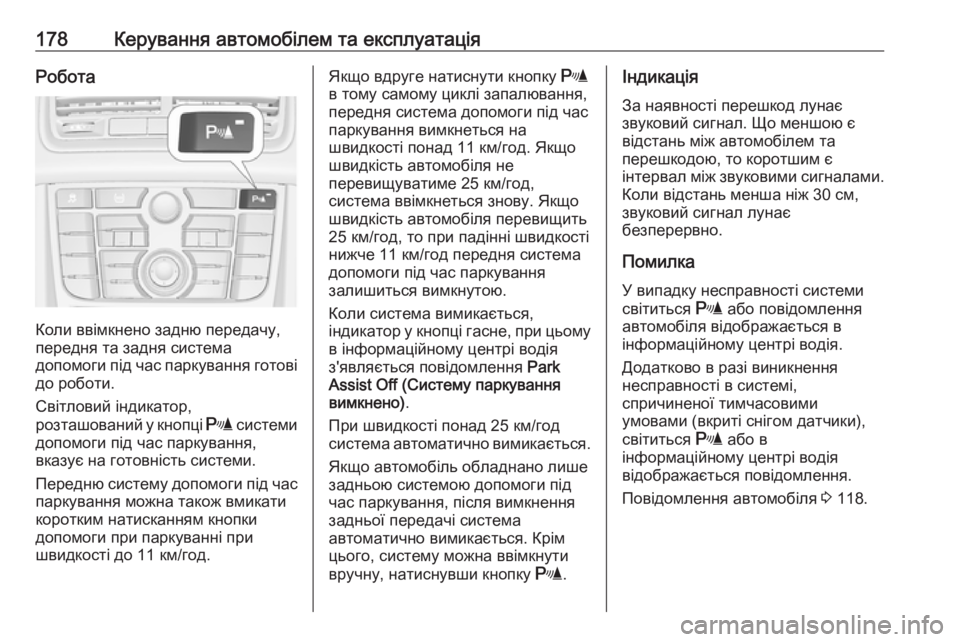

178Керування автомобілем та експлуатаціяРобота
Коли ввімкнено задню передачу,
передня та задня система
допомоги під час паркування готові
до роботи.
Світловий індикатор,
розташований у кнопці r системи
допомоги під час паркування,
вказує на готовність системи.
Передню систему допомоги під час паркування можна також вмикати
коротким натисканням кнопки
допомоги при паркуванні при
швидкості до 11 км/год.
Якщо вдруге натиснути кнопку r
в тому самому циклі запалювання,
передня система допомоги під час
паркування вимкнеться на
швидкості понад 11 км/год. Якщо
швидкість автомобіля не
перевищуватиме 25 км/год,
система ввімкнеться знову. Якщо
швидкість автомобіля перевищить
25 км/год, то при падінні швидкості
нижче 11 км/год передня система
допомоги під час паркування
залишиться вимкнутою.
Коли система вимикається,
індикатор у кнопці гасне, при цьому в інформаційному центрі водія
з'являється повідомлення Park
Assist Off (Систему паркування
вимкнено) .
При швидкості понад 25 км/год система автоматично вимикається.
Якщо автомобіль обладнано лише задньою системою допомоги підчас паркування, після вимкнення
задньої передачі система
автоматично вимикається. Крім
цього, систему можна ввімкнути
вручну, натиснувши кнопку r.Індикація
За наявності перешкод лунає звуковий сигнал. Що меншою є
відстань між автомобілем та
перешкодою, то коротшим є
інтервал між звуковими сигналами. Коли відстань менша ніж 30 см,
звуковий сигнал лунає
безперервно.
Помилка
У випадку несправності системи
світиться r або повідомлення
автомобіля відображається в
інформаційному центрі водія.
Додатково в разі виникнення
несправності в системі,
спричиненої тимчасовими
умовами (вкриті снігом датчики),
світиться r або в
інформаційному центрі водія
відображається повідомлення.
Повідомлення автомобіля 3 118.
