OPEL MERIVA 2016.5 Посібник з експлуатації (in Ukrainian)

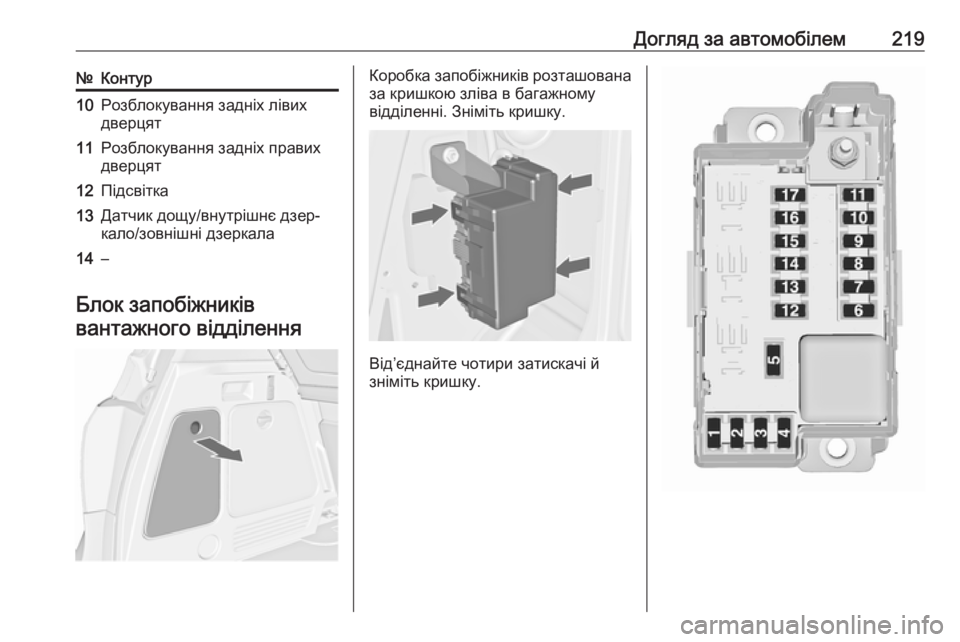

Догляд за автомобілем219№Контур10Розблокування задніх лівих
дверцят11Розблокування задніх правих
дверцят12Підсвітка13Датчик дощу/внутрішнє дзер‐
кало/зовнішні дзеркала14–
Блок запобіжників
вантажного відділення
Коробка запобіжників розташована
за кришкою зліва в багажному
відділенні. Зніміть кришку.
Від’єднайте чотири затискачі й
зніміть кришку.

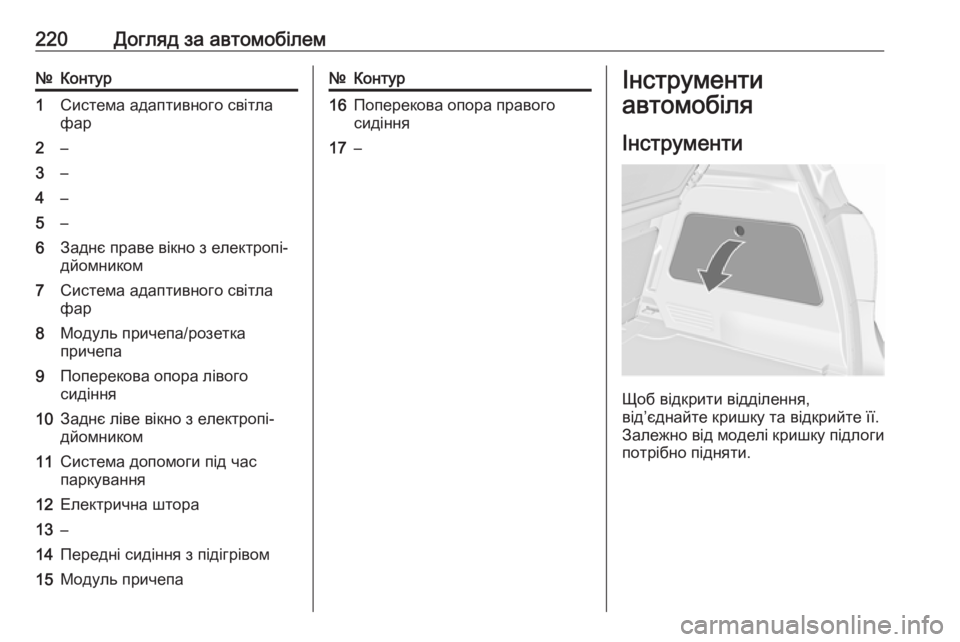

220Догляд за автомобілем№Контур1Система адаптивного світла
фар2–3–4–5–6Заднє праве вікно з електропі‐
дйомником7Система адаптивного світла
фар8Модуль причепа/розетка
причепа9Поперекова опора лівого
сидіння10Заднє ліве вікно з електропі‐
дйомником11Система допомоги під час
паркування12Електрична штора13–14Передні сидіння з підігрівом15Модуль причепа№Контур16Поперекова опора правого
сидіння17–Інструменти
автомобіля
Інструменти
Щоб відкрити відділення,
від’єднайте кришку та відкрийте її.
Залежно від моделі кришку підлоги потрібно підняти.

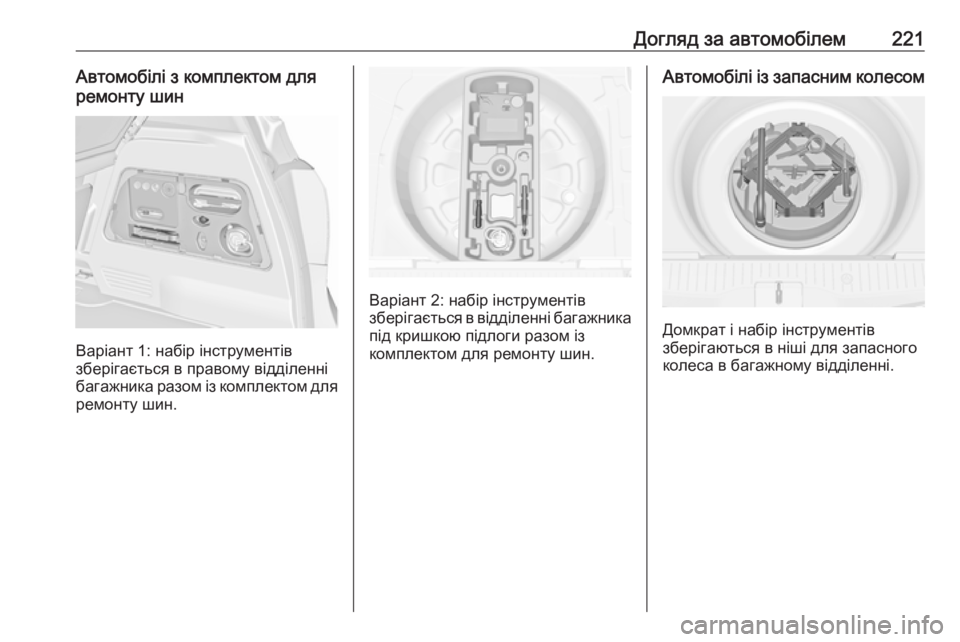

Догляд за автомобілем221Автомобілі з комплектом для
ремонту шин
Варіант 1: набір інструментів
зберігається в правому відділенні
багажника разом із комплектом для ремонту шин.
Варіант 2: набір інструментів
зберігається в відділенні багажника під кришкою підлоги разом із
комплектом для ремонту шин.
Автомобілі із запасним колесом
Домкрат і набір інструментів
зберігаються в ніші для запасного
колеса в багажному відділенні.

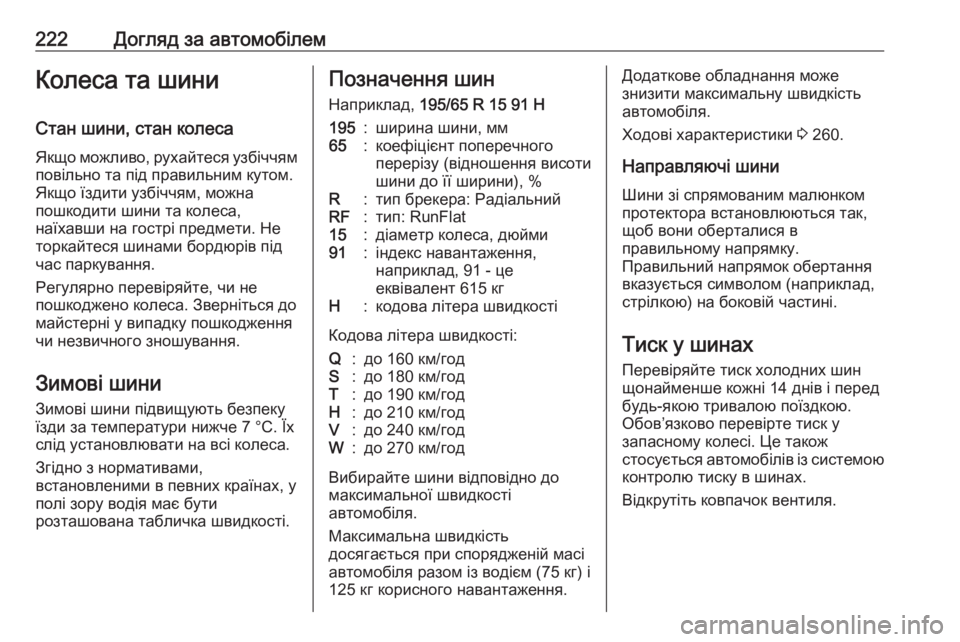

222Догляд за автомобілемКолеса та шини
Стан шини, стан колеса
Якщо можливо, рухайтеся узбіччям повільно та під правильним кутом.
Якщо їздити узбіччям, можна
пошкодити шини та колеса,
наїхавши на гострі предмети. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте, чи не
пошкоджено колеса. Зверніться до майстерні у випадку пошкодженнячи незвичного зношування.
Зимові шини Зимові шини підвищують безпеку
їзди за температури нижче 7 °C. Їх
слід установлювати на всі колеса.
Згідно з нормативами,
встановленими в певних країнах, у
полі зору водія має бути
розташована табличка швидкості.Позначення шин
Наприклад, 195/65 R 15 91 H195:ширина шини, мм65:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R:тип брекера: РадіальнийRF:тип: RunFlat15:діаметр колеса, дюйми91:індекс навантаження,
наприклад, 91 - це
еквівалент 615 кгH:кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/год
Вибирайте шини відповідно до максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Ходові характеристики 3 260.
Направляючі шини
Шини зі спрямованим малюнком
протектора встановлюються так,
щоб вони оберталися в
правильному напрямку.
Правильний напрямок обертання
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин
щонайменше кожні 14 днів і перед
будь-якою тривалою поїздкою.
Обов’язково перевірте тиск у
запасному колесі. Це також
стосується автомобілів із системою
контролю тиску в шинах.
Відкрутіть ковпачок вентиля.

Догляд за автомобілем223
Тиск у шинах 3 264.

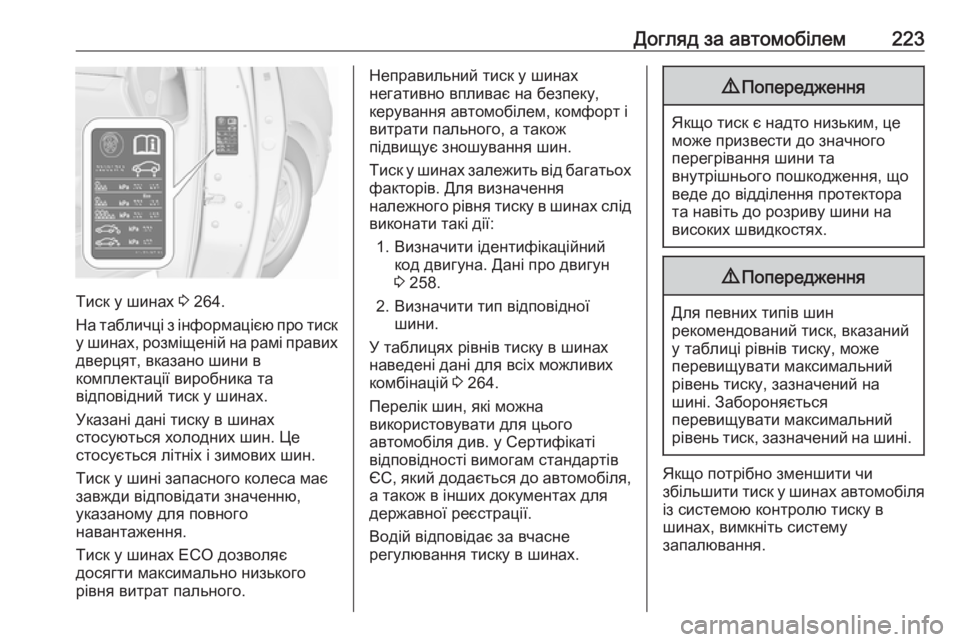

На табличці з інформацією про тиск
у шинах, розміщеній на рамі правих дверцят, вказано шини в
комплектації виробника та
відповідний тиск у шинах.
Указані дані тиску в шинах
стосуються холодних шин. Це
стосується літніх і зимових шин.
Тиск у шині запасного колеса має
завжди відповідати значенню,
указаному для повного
навантаження.
Тиск у шинах ECO дозволяє
досягти максимально низького
рівня витрат пального.
Неправильний тиск у шинах
негативно впливає на безпеку,
керування автомобілем, комфорт і
витрати пального, а також
підвищує зношування шин.
Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун3 258.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 264.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на
шині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.
Якщо потрібно зменшити чи
збільшити тиск у шинах автомобіля із системою контролю тиску в
шинах, вимкніть систему
запалювання.

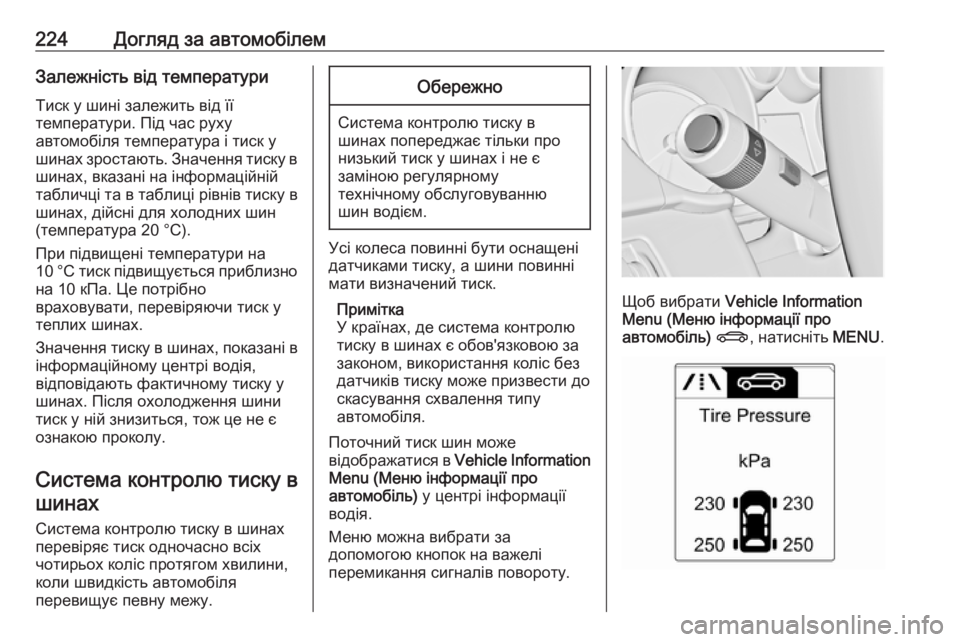

224Догляд за автомобілемЗалежність від температуриТиск у шині залежить від її
температури. Під час руху
автомобіля температура і тиск у
шинах зростають. Значення тиску в
шинах, вказані на інформаційній
табличці та в таблиці рівнів тиску в
шинах, дійсні для холодних шин
(температура 20 °C).
При підвищені температури на
10 °C тиск підвищується приблизно
на 10 кПа. Це потрібно
враховувати, перевіряючи тиск у
теплих шинах.
Значення тиску в шинах, показані в інформаційному центрі водія,
відповідають фактичному тиску у шинах. Після охолодження шини
тиск у ній знизиться, тож це не є
ознакою проколу.
Система контролю тиску в шинах
Система контролю тиску в шинах
перевіряє тиск одночасно всіх
чотирьох коліс протягом хвилини,
коли швидкість автомобіля
перевищує певну межу.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.
Поточний тиск шин може
відображатися в Vehicle Information
Menu (Меню інформації про
автомобіль) у центрі інформації
водія.
Меню можна вибрати за
допомогою кнопок на важелі
перемикання сигналів повороту.
Щоб вибрати Vehicle Information
Menu (Меню інформації про
автомобіль) X , натисніть MENU.

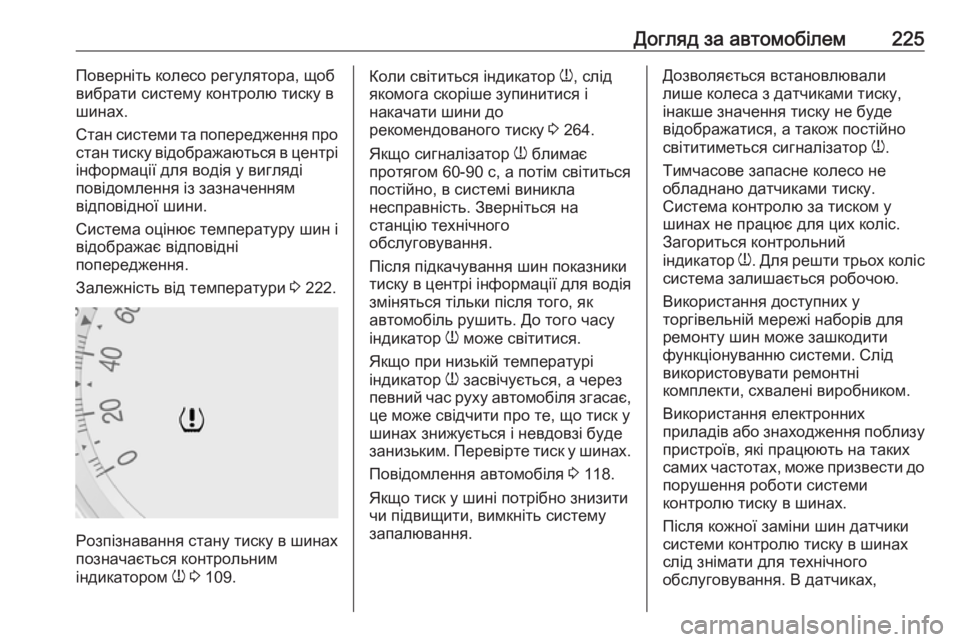

Догляд за автомобілем225Поверніть колесо регулятора, щоб
вибрати систему контролю тиску в
шинах.
Стан системи та попередження про
стан тиску відображаються в центрі
інформації для водія у вигляді
повідомлення із зазначенням
відповідної шини.
Система оцінює температуру шин і відображає відповідні
попередження.
Залежність від температури 3 222.
Розпізнавання стану тиску в шинах
позначається контрольним
індикатором w 3 109.
Коли світиться індикатор
w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 264.
Якщо сигналізатор w блимає
протягом 60-90 с, а потім світиться постійно, в системі виникла
несправність. Зверніться на
станцію технічного
обслуговування.
Після підкачування шин показники
тиску в центрі інформації для водія зміняться тільки після того, як
автомобіль рушить. До того часу
індикатор w може світитися.
Якщо при низькій температурі
індикатор w засвічується, а через
певний час руху автомобіля згасає,
це може свідчити про те, що тиск у
шинах знижується і невдовзі буде
занизьким. Перевірте тиск у шинах.
Повідомлення автомобіля 3 118.
Якщо тиск у шині потрібно знизити
чи підвищити, вимкніть систему
запалювання.Дозволяється встановлювали
лише колеса з датчиками тиску,
інакше значення тиску не буде
відображатися, а також постійно
світитиметься сигналізатор w.
Тимчасове запасне колесо не
обладнано датчиками тиску.
Система контролю за тиском у
шинах не працює для цих коліс.
Загориться контрольний
індикатор w. Для решти трьох коліс
система залишається робочою.
Використання доступних у
торгівельній мережі наборів для
ремонту шин може зашкодити
функціонуванню системи. Слід
використовувати ремонтні
комплекти, схвалені виробником.
Використання електронних
приладів або знаходження поблизу
пристроїв, які працюють на таких
самих частотах, може призвести до
порушення роботи системи
контролю тиску в шинах.
Після кожної заміни шин датчики
системи контролю тиску в шинах
слід знімати для технічного
обслуговування. В датчиках,

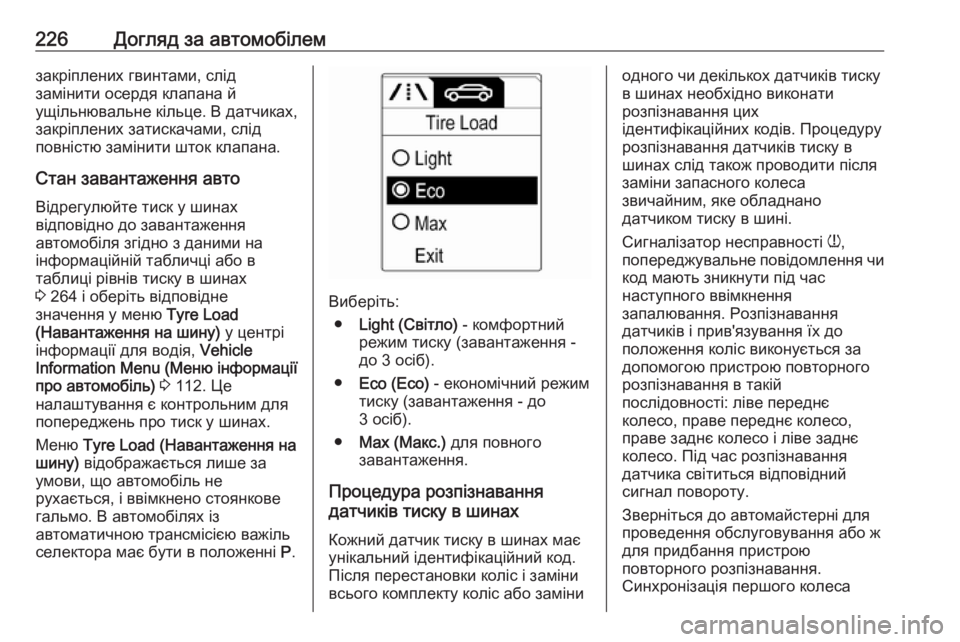

226Догляд за автомобілемзакріплених гвинтами, слід
замінити осердя клапана й
ущільнювальне кільце. В датчиках,
закріплених затискачами, слід
повністю замінити шток клапана.
Стан завантаження авто
Відрегулюйте тиск у шинах
відповідно до завантаження
автомобіля згідно з даними на
інформаційній табличці або в
таблиці рівнів тиску в шинах
3 264 і оберіть відповідне
значення у меню Tyre Load
(Навантаження на шину) у центрі
інформації для водія, Vehicle
Information Menu (Меню інформації
про автомобіль) 3 112. Це
налаштування є контрольним для попереджень про тиск у шинах.
Меню Tyre Load (Навантаження на
шину) відображається лише за
умови, що автомобіль не
рухається, і ввімкнено стоянкове
гальмо. В автомобілях із
автоматичною трансмісією важіль
селектора має бути в положенні P.
Виберіть:
● Light (Світло) - комфортний
режим тиску (завантаження -
до 3 осіб).
● Eco (Есо) - економічний режим
тиску (завантаження - до
3 осіб).
● Max (Макс.) для повного
завантаження.
Процедура розпізнавання
датчиків тиску в шинах
Кожний датчик тиску в шинах має
унікальний ідентифікаційний код.
Після перестановки коліс і заміни
всього комплекту коліс або заміни
одного чи декількох датчиків тиску
в шинах необхідно виконати
розпізнавання цих
ідентифікаційних кодів. Процедуру
розпізнавання датчиків тиску в шинах слід також проводити після
заміни запасного колеса
звичайним, яке обладнано
датчиком тиску в шині.
Сигналізатор несправності w,
попереджувальне повідомлення чи код мають зникнути під час
наступного ввімкнення
запалювання. Розпізнавання
датчиків і прив'язування їх до
положення коліс виконується за
допомогою пристрою повторного
розпізнавання в такій
послідовності: ліве переднє
колесо, праве переднє колесо,
праве заднє колесо і ліве заднє
колесо. Під час розпізнавання
датчика світиться відповідний
сигнал повороту.
Зверніться до автомайстерні для
проведення обслуговування або ж
для придбання пристрою
повторного розпізнавання.
Синхронізація першого колеса

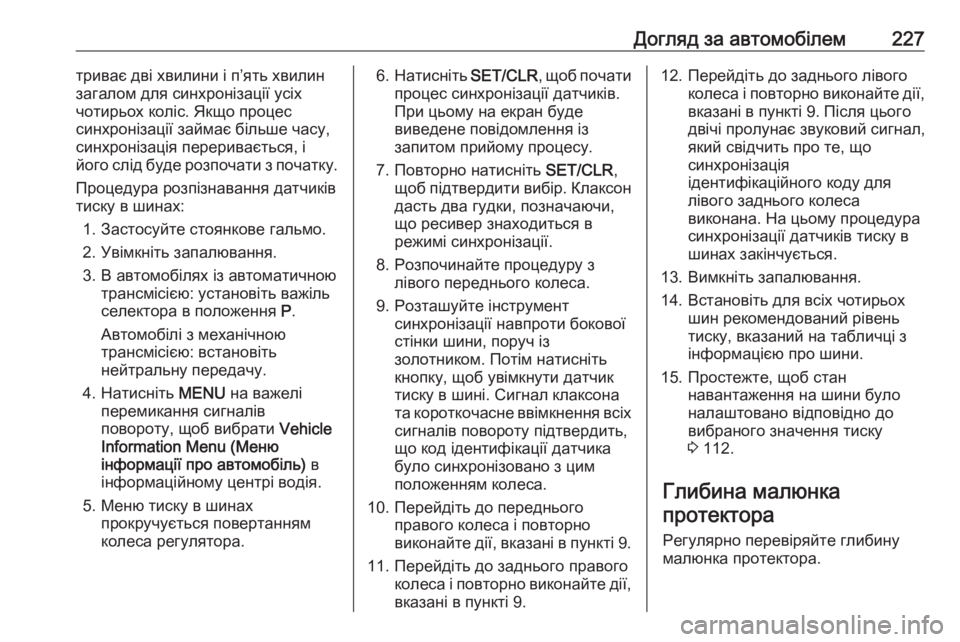

Догляд за автомобілем227триває дві хвилини і п’ять хвилинзагалом для синхронізації усіх
чотирьох коліс. Якщо процес
синхронізації займає більше часу, синхронізація переривається, ійого слід буде розпочати з початку.
Процедура розпізнавання датчиків
тиску в шинах:
1. Застосуйте стоянкове гальмо.2. Увімкніть запалювання.
3. В автомобілях із автоматичною трансмісією: установіть важіль
селектора в положення P.
Автомобілі з механічною
трансмісією: встановіть
нейтральну передачу.
4. Натисніть MENU на важелі
перемикання сигналів
повороту, щоб вибрати Vehicle
Information Menu (Меню
інформації про автомобіль) в
інформаційному центрі водія.
5. Меню тиску в шинах прокручується повертанням
колеса регулятора.6. Натисніть SET/CLR, щоб почати
процес синхронізації датчиків. При цьому на екран буде
виведене повідомлення із
запитом прийому процесу.
7. Повторно натисніть SET/CLR,
щоб підтвердити вибір. Клаксон дасть два гудки, позначаючи,
що ресивер знаходиться в
режимі синхронізації.
8. Розпочинайте процедуру з лівого переднього колеса.
9. Розташуйте інструмент синхронізації навпроти бокової
стінки шини, поруч із
золотником. Потім натисніть
кнопку, щоб увімкнути датчик
тиску в шині. Сигнал клаксона
та короткочасне ввімкнення всіх
сигналів повороту підтвердить,
що код ідентифікації датчика
було синхронізовано з цим
положенням колеса.
10. Перейдіть до переднього правого колеса і повторно
виконайте дії, вказані в пункті 9.
11. Перейдіть до заднього правого колеса і повторно виконайте дії,вказані в пункті 9.12. Перейдіть до заднього лівого колеса і повторно виконайте дії,вказані в пункті 9. Після цього
двічі пролунає звуковий сигнал,
який свідчить про те, що
синхронізація
ідентифікаційного коду для
лівого заднього колеса
виконана. На цьому процедура
синхронізації датчиків тиску в
шинах закінчується.
13. Вимкніть запалювання.
14. Встановіть для всіх чотирьох шин рекомендований рівень
тиску, вказаний на табличці з
інформацією про шини.
15. Простежте, щоб стан навантаження на шини було
налаштовано відповідно до
вибраного значення тиску
3 112.

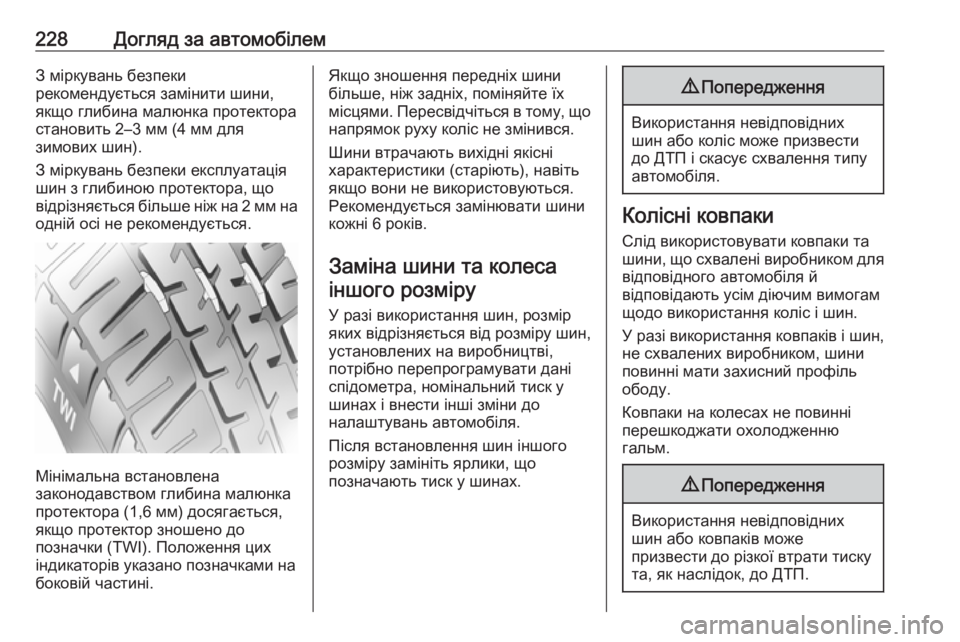

Глибина малюнка протектора
Регулярно перевіряйте глибину
малюнка протектора.

228Догляд за автомобілемЗ міркувань безпеки
рекомендується замінити шини,
якщо глибина малюнка протектора становить 2–3 мм (4 мм для
зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на одній осі не рекомендується.
Мінімальна встановлена
законодавством глибина малюнка
протектора (1,6 мм) досягається,
якщо протектор зношено до
позначки (TWI). Положення цих
індикаторів указано позначками на
боковій частині.
Якщо зношення передніх шини
більше, ніж задніх, поміняйте їх
місцями. Пересвідчіться в тому, що напрямок руху коліс не змінився.
Шини втрачають вихідні якісні
характеристики (старіють), навіть
якщо вони не використовуються.
Рекомендується замінювати шини
кожні 6 років.
Заміна шини та колеса іншого розміру
У разі використання шин, розмір
яких відрізняється від розміру шин, установлених на виробництві,
потрібно перепрограмувати дані
спідометра, номінальний тиск у
шинах і внести інші зміни до
налаштувань автомобіля.
Після встановлення шин іншого
розміру замініть ярлики, що
позначають тиск у шинах.9 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасує схвалення типу автомобіля.
Колісні ковпаки
Слід використовувати ковпаки ташини, що схвалені виробником для
відповідного автомобіля й
відповідають усім діючим вимогам
щодо використання коліс і шин.
У разі використання ковпаків і шин,
не схвалених виробником, шини
повинні мати захисний профіль
ободу.
Ковпаки на колесах не повинні
перешкоджати охолодженню
гальм.
9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску та, як наслідок, до ДТП.
