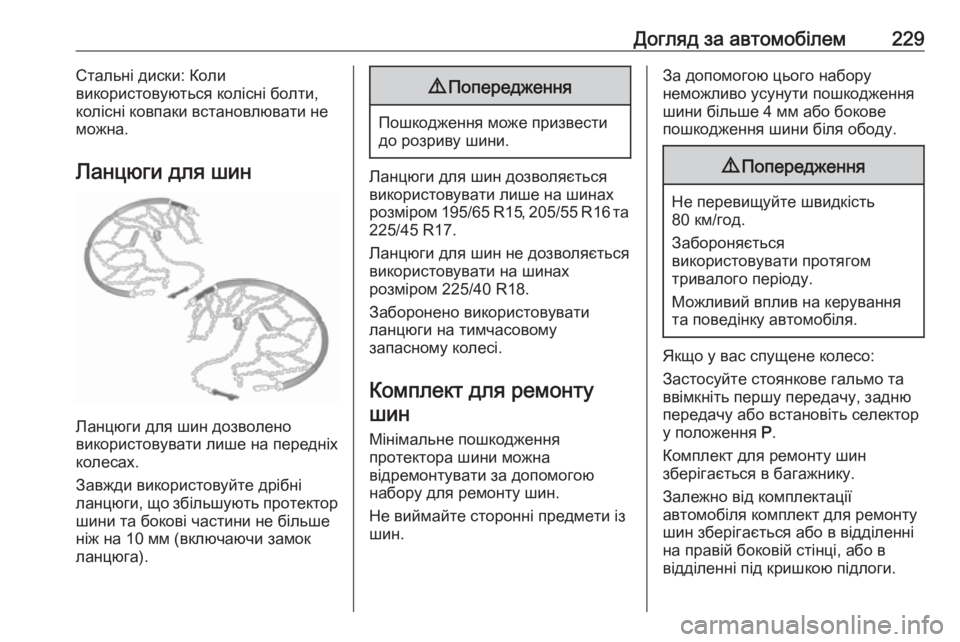

Догляд за автомобілем229Стальні диски: Коли
використовуються колісні болти,
колісні ковпаки встановлювати не
можна.
Ланцюги для шин
Ланцюги для шин дозволено
використовувати лише на передніх
колесах.
Завжди використовуйте дрібні
ланцюги, що збільшують протектор
шини та бокові частини не більше
ніж на 10 мм (включаючи замок
ланцюга).
9 Попередження
Пошкодження може призвести
до розриву шини.
Ланцюги для шин дозволяється
використовувати лише на шинах
розміром 195/65 R15, 205/55 R16 та
225/45 R17.
Ланцюги для шин не дозволяється
використовувати на шинах
розміром 225/40 R18.
Заборонено використовувати
ланцюги на тимчасовому
запасному колесі.
Комплект для ремонтушин
Мінімальне пошкодження
протектора шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього набору
неможливо усунути пошкодження
шини більше 4 мм або бокове
пошкодження шини біля ободу.9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поведінку автомобіля.
Якщо у вас спущене колесо:
Застосуйте стоянкове гальмо та
ввімкніть першу передачу, задню передачу або встановіть селектор
у положення P.
Комплект для ремонту шин
зберігається в багажнику.
Залежно від комплектації
автомобіля комплект для ремонту
шин зберігається або в відділенні
на правій боковій стінці, або в
відділенні під кришкою підлоги.

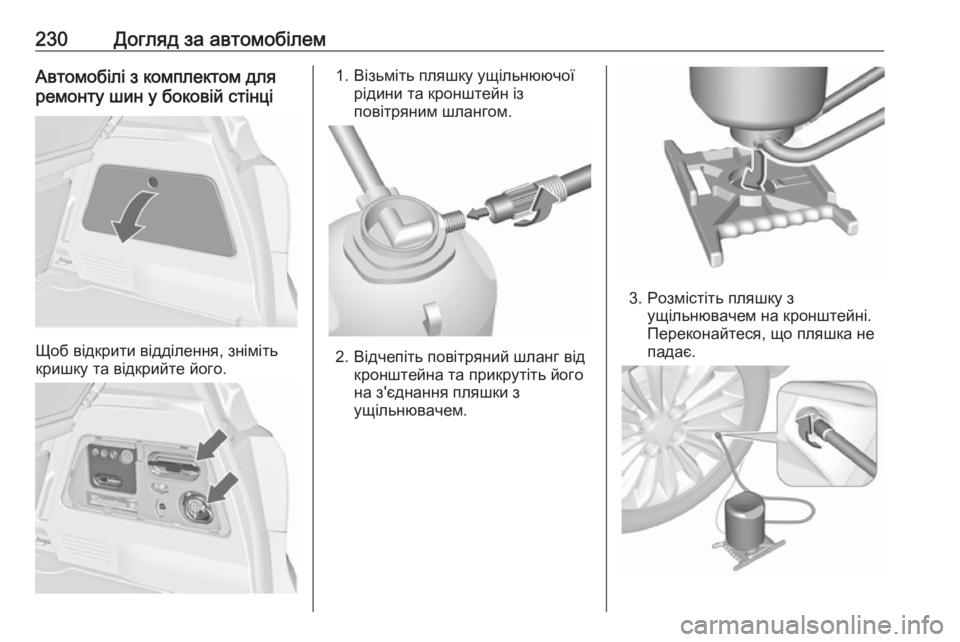

230Догляд за автомобілемАвтомобілі з комплектом для
ремонту шин у боковій стінці
Щоб відкрити відділення, зніміть
кришку та відкрийте його.
1. Візьміть пляшку ущільнюючої рідини та кронштейн із
повітряним шлангом.
2. Відчепіть повітряний шланг від кронштейна та прикрутіть його
на з'єднання пляшки з
ущільнювачем.
3. Розмістіть пляшку з ущільнювачем на кронштейні.
Переконайтеся, що пляшка не
падає.

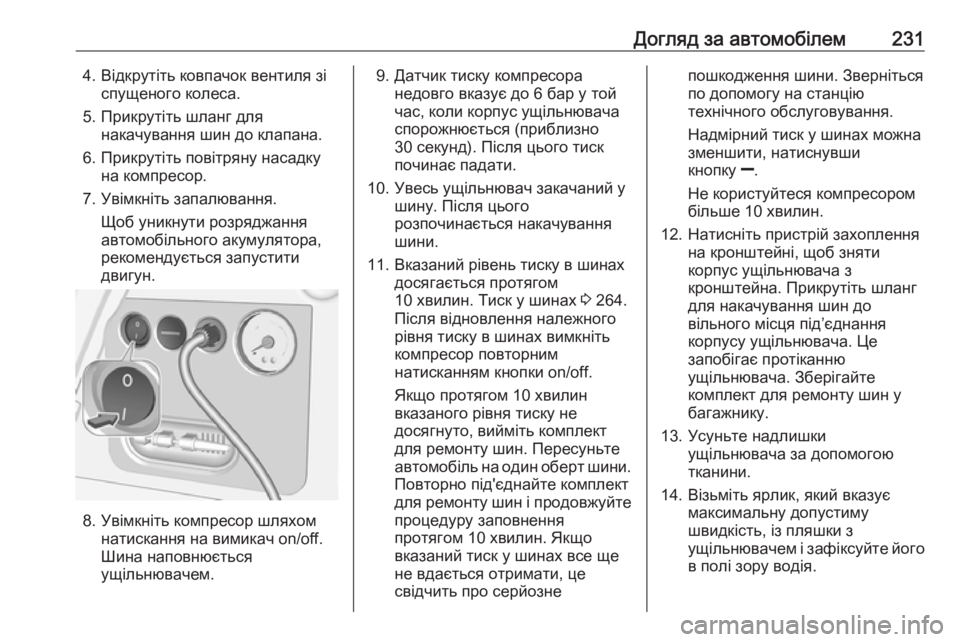

Догляд за автомобілем2314. Відкрутіть ковпачок вентиля зіспущеного колеса.
5. Прикрутіть шланг для накачування шин до клапана.
6. Прикрутіть повітряну насадку на компресор.
7. Увімкніть запалювання. Щоб уникнути розряджання
автомобільного акумулятора,
рекомендується запустити
двигун.
8. Увімкніть компресор шляхом натискання на вимикач on/off.
Шина наповнюється
ущільнювачем.
9. Датчик тиску компресора недовго вказує до 6 бар у той
час, коли корпус ущільнювача
спорожнюється (приблизно
30 секунд). Після цього тиск
починає падати.
10. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
11. Вказаний рівень тиску в шинах досягається протягом
10 хвилин. Тиск у шинах 3 264.
Після відновлення належного
рівня тиску в шинах вимкніть
компресор повторним
натисканням кнопки on/off.
Якщо протягом 10 хвилин
вказаного рівня тиску не
досягнуто, вийміть комплект
для ремонту шин. Пересуньте
автомобіль на один оберт шини. Повторно під'єднайте комплект
для ремонту шин і продовжуйте
процедуру заповнення
протягом 10 хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, це
свідчить про серйознепошкодження шини. Зверніться
по допомогу на станцію
технічного обслуговування.
Надмірний тиск у шинах можна
зменшити, натиснувши
кнопку ].
Не користуйтеся компресором
більше 10 хвилин.
12. Натисніть пристрій захоплення на кронштейні, щоб зняти
корпус ущільнювача з
кронштейна. Прикрутіть шланг
для накачування шин до
вільного місця під’єднання
корпусу ущільнювача. Це
запобігає протіканню
ущільнювача. Зберігайте
комплект для ремонту шин у
багажнику.
13. Усуньте надлишки ущільнювача за допомогою
тканини.
14. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із пляшки з
ущільнювачем і зафіксуйте його
в полі зору водія.

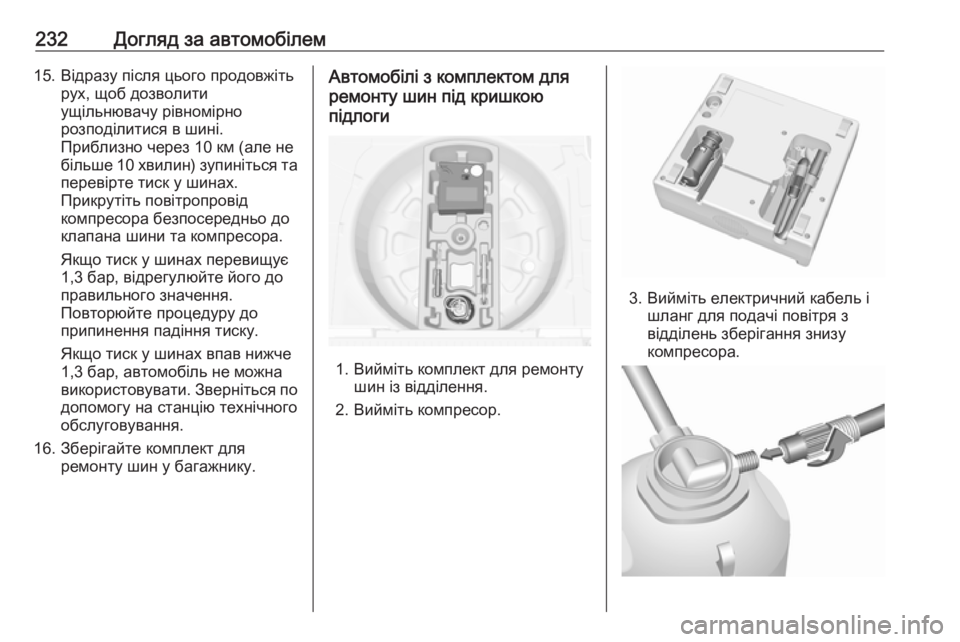

232Догляд за автомобілем15. Відразу після цього продовжітьрух, щоб дозволити
ущільнювачу рівномірно розподілитися в шині.
Приблизно через 10 км (але не
більше 10 хвилин) зупиніться та
перевірте тиск у шинах.
Прикрутіть повітропровід
компресора безпосередньо до
клапана шини та компресора.
Якщо тиск у шинах перевищує
1,3 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
1,3 бар, автомобіль не можна
використовувати. Зверніться по допомогу на станцію технічного
обслуговування.
16. Зберігайте комплект для ремонту шин у багажнику.Автомобілі з комплектом для
ремонту шин під кришкою
підлоги
1. Вийміть комплект для ремонту шин із відділення.
2. Вийміть компресор.
3. Вийміть електричний кабель і шланг для подачі повітря з
відділень зберігання знизу компресора.

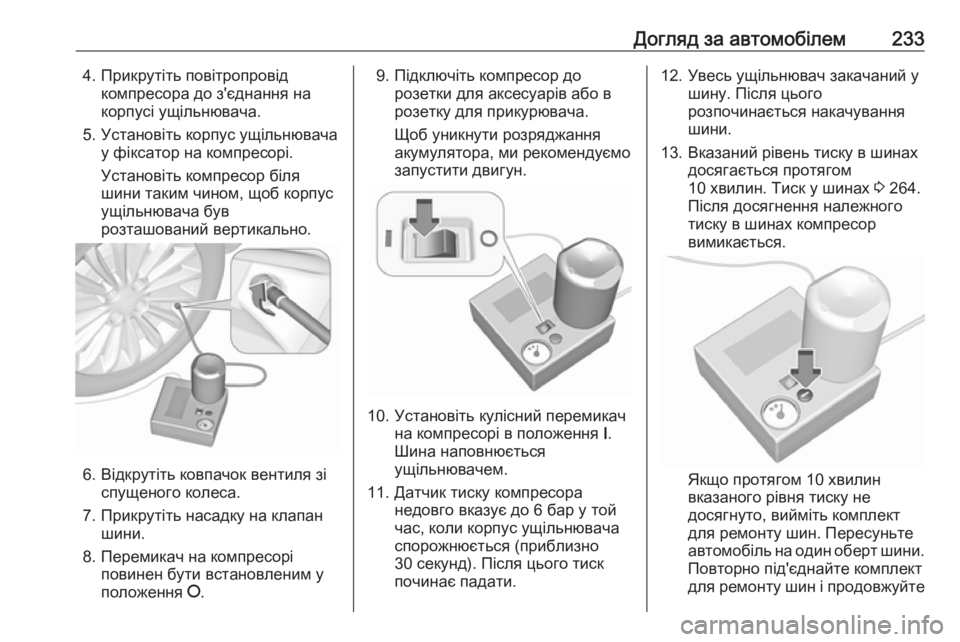

Догляд за автомобілем2334. Прикрутіть повітропровідкомпресора до з'єднання на
корпусі ущільнювача.
5. Установіть корпус ущільнювача у фіксатор на компресорі.
Установіть компресор біля
шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.
6. Відкрутіть ковпачок вентиля зі спущеного колеса.
7. Прикрутіть насадку на клапан шини.
8. Перемикач на компресорі повинен бути встановленим у
положення J.
9. Підключіть компресор до
розетки для аксесуарів або в
розетку для прикурювача.
Щоб уникнути розряджання
акумулятора, ми рекомендуємо
запустити двигун.
10. Установіть кулісний перемикач на компресорі в положення I.
Шина наповнюється
ущільнювачем.
11. Датчик тиску компресора недовго вказує до 6 бар у той
час, коли корпус ущільнювача
спорожнюється (приблизно
30 секунд). Після цього тиск
починає падати.
12. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
13. Вказаний рівень тиску в шинах досягається протягом
10 хвилин. Тиск у шинах 3 264.
Після досягнення належного
тиску в шинах компресор
вимикається.
Якщо протягом 10 хвилин вказаного рівня тиску не
досягнуто, вийміть комплект
для ремонту шин. Пересуньте
автомобіль на один оберт шини. Повторно під'єднайте комплект
для ремонту шин і продовжуйте

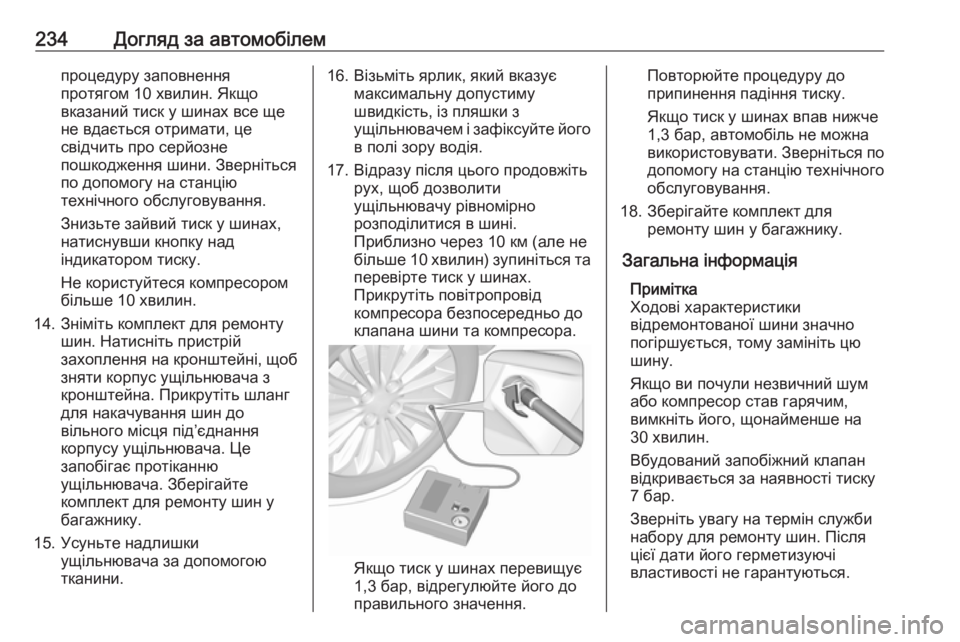

234Догляд за автомобілемпроцедуру заповнення
протягом 10 хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, це
свідчить про серйозне
пошкодження шини. Зверніться
по допомогу на станцію
технічного обслуговування.
Знизьте зайвий тиск у шинах,
натиснувши кнопку над
індикатором тиску.
Не користуйтеся компресором
більше 10 хвилин.
14. Зніміть комплект для ремонту шин. Натисніть пристрій
захоплення на кронштейні, щоб
зняти корпус ущільнювача з
кронштейна. Прикрутіть шланг
для накачування шин до
вільного місця під’єднання
корпусу ущільнювача. Це
запобігає протіканню
ущільнювача. Зберігайте
комплект для ремонту шин у
багажнику.
15. Усуньте надлишки ущільнювача за допомогою
тканини.16. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із пляшки з
ущільнювачем і зафіксуйте його
в полі зору водія.
17. Відразу після цього продовжіть рух, щоб дозволити
ущільнювачу рівномірно
розподілитися в шині.
Приблизно через 10 км (але не
більше 10 хвилин) зупиніться та перевірте тиск у шинах.
Прикрутіть повітропровід
компресора безпосередньо до
клапана шини та компресора.
Якщо тиск у шинах перевищує
1,3 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
1,3 бар, автомобіль не можна
використовувати. Зверніться по
допомогу на станцію технічного
обслуговування.
18. Зберігайте комплект для ремонту шин у багажнику.
Загальна інформація Примітка
Ходові характеристики
відремонтованої шини значно
погіршується, тому замініть цю
шину.
Якщо ви почули незвичний шум
або компресор став гарячим,
вимкніть його, щонайменше на
30 хвилин.
Вбудований запобіжний клапан
відкривається за наявності тиску
7 бар.
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.

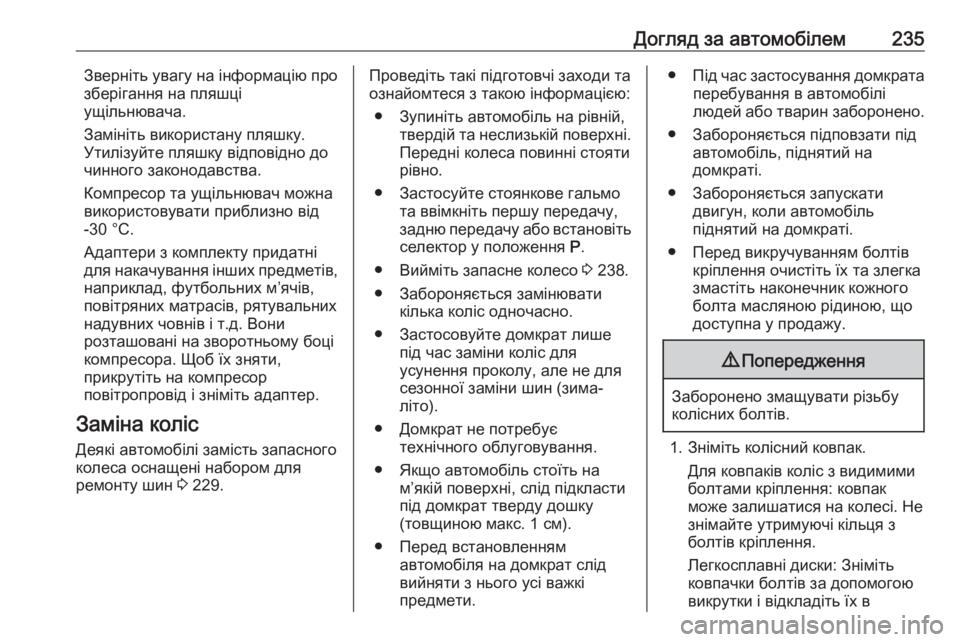

Догляд за автомобілем235Зверніть увагу на інформацію про
зберігання на пляшці
ущільнювача.
Замініть використану пляшку.
Утилізуйте пляшку відповідно до
чинного законодавства.
Компресор та ущільнювач можна використовувати приблизно від
-30 °C.
Адаптери з комплекту придатні
для накачування інших предметів,
наприклад, футбольних м’ячів,
повітряних матрасів, рятувальних
надувних човнів і т.д. Вони
розташовані на зворотньому боці
компресора. Щоб їх зняти,
прикрутіть на компресор
повітропровід і зніміть адаптер.
Заміна коліс Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 229.Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
● Зупиніть автомобіль на рівній, твердій та неслизькій поверхні.Передні колеса повинні стояти
рівно.
● Застосуйте стоянкове гальмо та ввімкніть першу передачу,
задню передачу або встановіть
селектор у положення P.
● Вийміть запасне колесо 3 238.
● Забороняється замінювати кілька коліс одночасно.
● Застосовуйте домкрат лише під час заміни коліс для
усунення проколу, але не для
сезонної заміни шин (зима- літо).
● Домкрат не потребує технічного облуговування.
● Якщо автомобіль стоїть на м’якій поверхні, слід підкласти
під домкрат тверду дошку
(товщиною макс. 1 см).
● Перед встановленням автомобіля на домкрат слід
вийняти з нього усі важкі
предмети.● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перед викручуванням болтів кріплення очистіть їх та злегка
змастіть наконечник кожного
болта масляною рідиною, що
доступна у продажу.9 Попередження
Заборонено змащувати різьбу
колісних болтів.
1. Зніміть колісний ковпак.
Для ковпаків коліс з видимими
болтами кріплення: ковпак
може залишатися на колесі. Не
знімайте утримуючі кільця з
болтів кріплення.
Легкосплавні диски: Зніміть
ковпачки болтів за допомогою
викрутки і відкладіть їх в

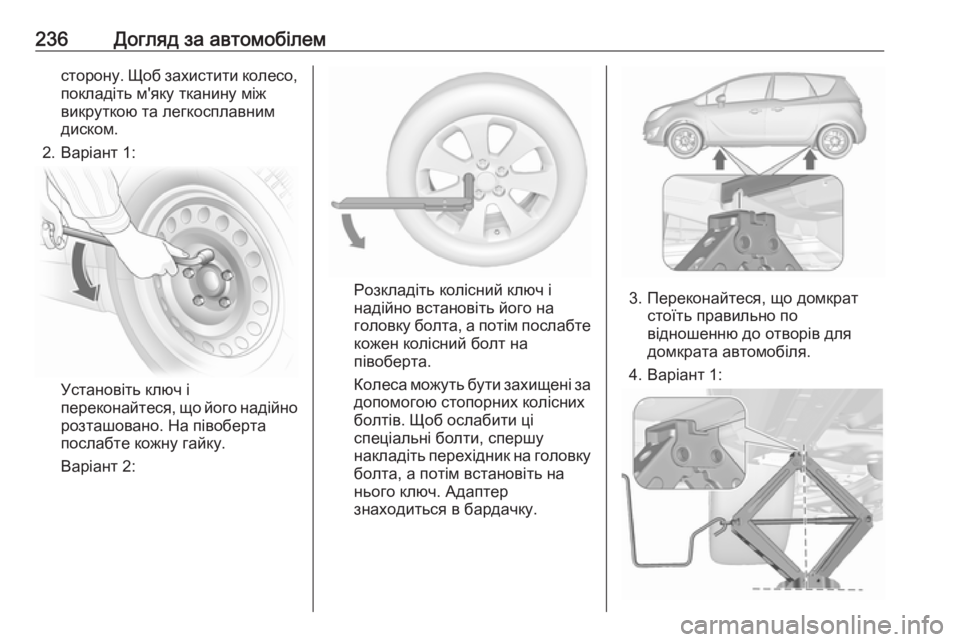

236Догляд за автомобілемсторону. Щоб захистити колесо,
покладіть м'яку тканину між
викруткою та легкосплавним
диском.
2. Варіант 1:
Установіть ключ і
переконайтеся, що його надійно
розташовано. На півоберта
послабте кожну гайку.
Варіант 2:
Розкладіть колісний ключ і
надійно встановіть його на
головку болта, а потім послабте кожен колісний болт на
півоберта.
Колеса можуть бути захищені за
допомогою стопорних колісних
болтів. Щоб ослабити ці
спеціальні болти, спершу
накладіть перехідник на головку болта, а потім встановіть на
нього ключ. Адаптер
знаходиться в бардачку.3. Переконайтеся, що домкрат стоїть правильно по
відношенню до отворів для
домкрата автомобіля.
4. Варіант 1:

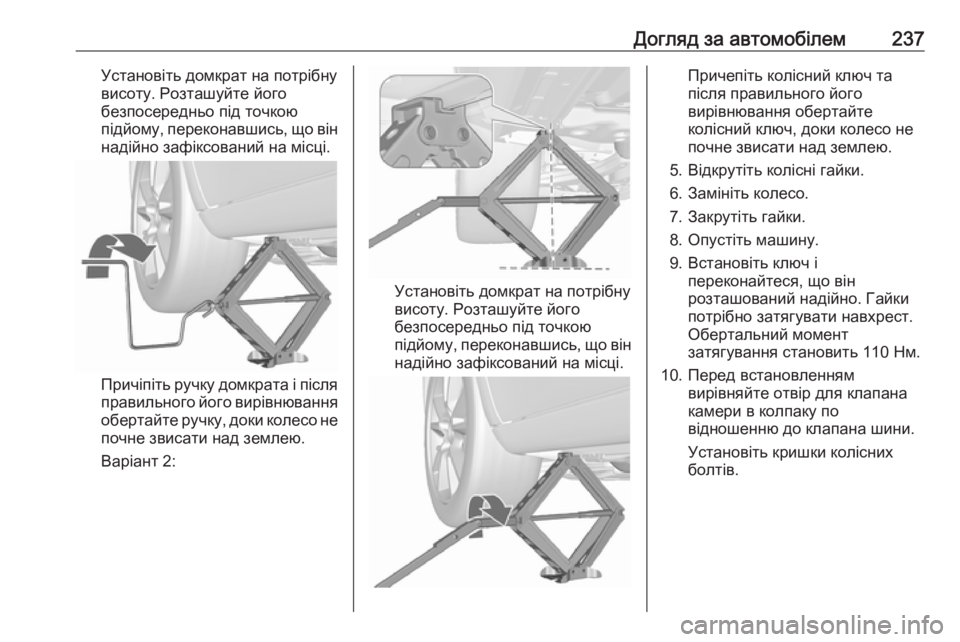

Догляд за автомобілем237Установіть домкрат на потрібну
висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Причіпіть ручку домкрата і після
правильного його вирівнювання обертайте ручку, доки колесо непочне звисати над землею.
Варіант 2:
Установіть домкрат на потрібну
висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Причепіть колісний ключ та
після правильного його
вирівнювання обертайте
колісний ключ, доки колесо не
почне звисати над землею.
5. Відкрутіть колісні гайки.
6. Замініть колесо.
7. Закрутіть гайки.
8. Опустіть машину.
9. Встановіть ключ і переконайтеся, що він
розташований надійно. Гайки
потрібно затягувати навхрест.
Обертальний момент
затягування становить 110 Нм.
10. Перед встановленням вирівняйте отвір для клапана
камери в колпаку по
відношенню до клапана шини.
Установіть кришки колісних
болтів.

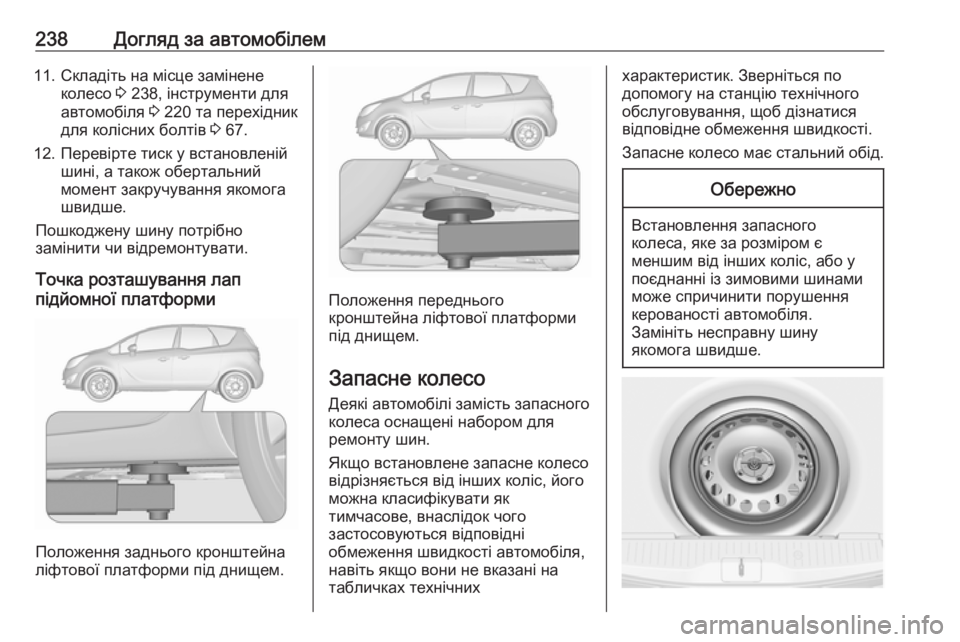

238Догляд за автомобілем11. Складіть на місце заміненеколесо 3 238, інструменти для
автомобіля 3 220 та перехідник
для колісних болтів 3 67.
12. Перевірте тиск у встановленій шині, а також обертальний
момент закручування якомога
швидше.
Пошкоджену шину потрібно
замінити чи відремонтувати.
Точка розташування лап
підйомної платформи
Положення заднього кронштейна
ліфтової платформи під днищем.
Положення переднього
кронштейна ліфтової платформи під днищем.
Запасне колесо
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин.
Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані на
табличках технічних
характеристик. Зверніться по
допомогу на станцію технічного обслуговування, щоб дізнатися
відповідне обмеження швидкості.
Запасне колесо має стальний обід.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
