Page 61 of 269
Sēdekļi, drošības sistēmas59Bērnu drošības sistēmu uzstādīšanas pozīcijas
Pieļaujamās bērnu drošības sistēmas uzstādīšanas iespējas
Svara un vecuma kategorija
Uz priekšējā pasažiera sēdekļaAizmugurējā
sēdekļa ārējās
sēdvietāsAizmugurējā
sēdekļa vidējā
sēdvietāgaisa spilvens
aktivizētsgaisa spilvens
deaktivizētsGrupa 0: līdz 10 kg
vai aptuveni līdz 10 mēnešiemXU 1U2U3Grupa 0+: līdz 13 kg
vai aptuveni līdz 2 gadiemXU 1U 2U3Grupa I: no 9 līdz 18 kg
vai aptuveni no 8 mēnešiem līdz 4 gadiemXU 1U2U3Grupa II: no 15 līdz 25 kg
vai aptuveni no 3 līdz 7 gadiemXXU 2U3Grupa III: no 22 līdz 36 kg
vai aptuveni no 6 līdz 12 gadiemXXU 2U31:ja bērnu drošības sistēma tiks nostiprināta, izmantojot trīspunktu drošības jostu, noregulējiet sēdekli augstākajā
pozīcijā un nodrošiniet, lai drošības josta no augšējā stiprinājuma punkta stieptos uz priekšu. Noregulējiet sēdekļa
atzveltnes slīpumu pēc iespējas tālāk vertikālā pozīcijā, lai nodrošinātu, ka sprādzes pusē drošības josta ir
nospriegota.2:tikai ja ārējie sēdekļi ir stāvoklī 1 vai 2, 3 43.3:tikai ja ārējie sēdekļi ir vienā līmenī ar vidējo sēdekli (stāvoklis 2, 3 43).U:universāli piemērota uzstādīšanai kopā ar trīspunktu drošības jostu.X:nav atļauts uzstādīt bērnu drošības sistēmu šajā svara un vecuma kategorijā.
Page 62 of 269
60Sēdekļi, drošības sistēmasISOFIX bērnu drošības sistēmas pieļaujamās uzstādīšanas iespējas
Svara kategorijaIzmēra
kategorijaSistēma
Uz priekšējā
pasažiera
sēdekļaAizmugurējā
sēdekļa ārējās
sēdvietāsAizmugurējā
sēdekļa vidējā
sēdvietāGrupa 0: līdz 10 kg
vai aptuveni līdz 10 mēnešiemEISO/R1XIL 1XGrupa 0+: līdz 13 kg
vai aptuveni līdz 2 gadiemEISO/R1XIL 1XDISO/R2XIL1XCISO/R3XIL1XGrupa I: no 9 līdz 18 kg
vai aptuveni no 8 mēnešiem līdz 4 gadiemDISO/R2XIL 1XCISO/R3XIL1XBISO/F2XIL1
, IUF 1, 2XB1ISO/F2XXIL1
, IUF 1, 2XAISO/F3XIL1
, IUF 1, 2XGrupa II: no 15 līdz 25 kg
vai aptuveni no 3 līdz 7 gadiemXIL 1XGrupa III: no 22 līdz 36 kg
vai aptuveni no 6 līdz 12 gadiemXIL 1X
Page 63 of 269

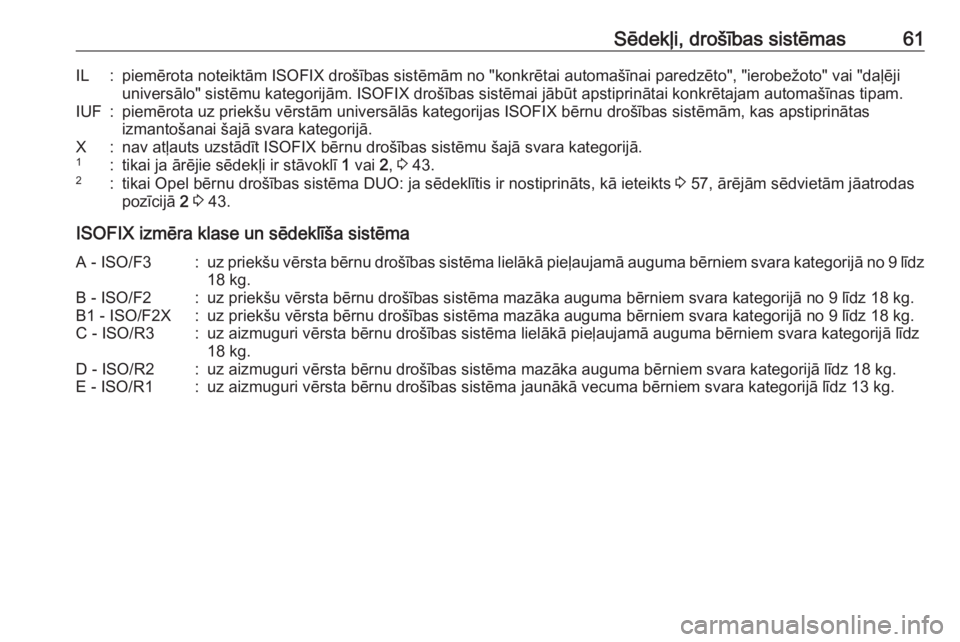

Sēdekļi, drošības sistēmas61IL:piemērota noteiktām ISOFIX drošības sistēmām no "konkrētai automašīnai paredzēto", "ierobežoto" vai "daļējiuniversālo" sistēmu kategorijām. ISOFIX drošības sistēmai jābūt apstiprinātai konkrētajam automašīnas tipam.IUF:piemērota uz priekšu vērstām universālās kategorijas ISOFIX bērnu drošības sistēmām, kas apstiprinātas izmantošanai šajā svara kategorijā.X:nav atļauts uzstādīt ISOFIX bērnu drošības sistēmu šajā svara kategorijā.1:tikai ja ārējie sēdekļi ir stāvoklī 1 vai 2, 3 43.2:tikai Opel bērnu drošības sistēma DUO: ja sēdeklītis ir nostiprināts, kā ieteikts 3 57, ārējām sēdvietām jāatrodas
pozīcijā 2 3 43.
ISOFIX izmēra klase un sēdeklīša sistēma
A - ISO/F3:uz priekšu vērsta bērnu drošības sistēma lielākā pieļaujamā auguma bērniem svara kategorijā no 9 līdz
18 kg.B - ISO/F2:uz priekšu vērsta bērnu drošības sistēma mazāka auguma bērniem svara kategorijā no 9 līdz 18 kg.B1 - ISO/F2X:uz priekšu vērsta bērnu drošības sistēma mazāka auguma bērniem svara kategorijā no 9 līdz 18 kg.C - ISO/R3:uz aizmuguri vērsta bērnu drošības sistēma lielākā pieļaujamā auguma bērniem svara kategorijā līdz
18 kg.D - ISO/R2:uz aizmuguri vērsta bērnu drošības sistēma mazāka auguma bērniem svara kategorijā līdz 18 kg.E - ISO/R1:uz aizmuguri vērsta bērnu drošības sistēma jaunākā vecuma bērniem svara kategorijā līdz 13 kg.
Page 64 of 269

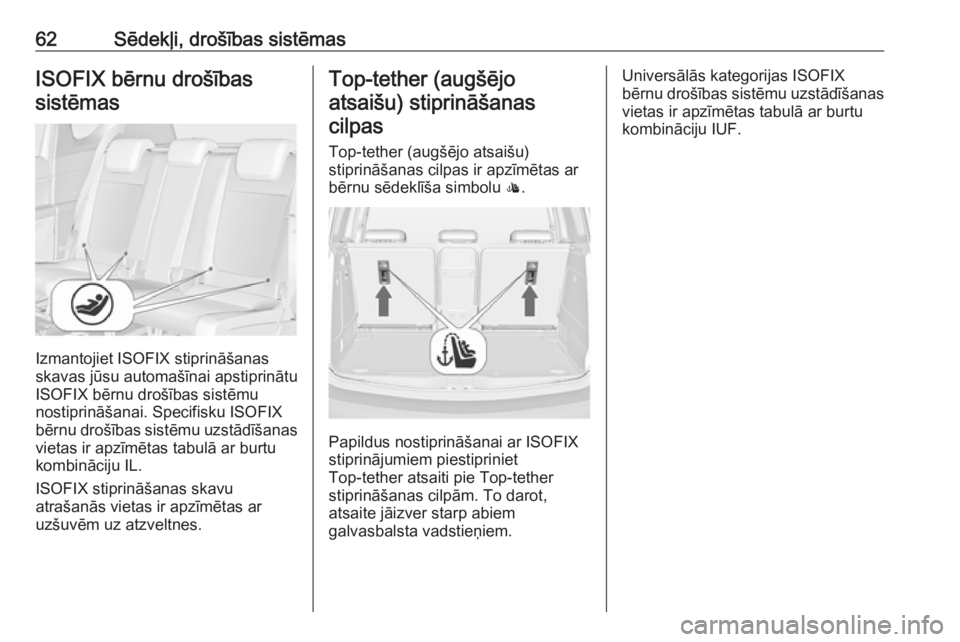

62Sēdekļi, drošības sistēmasISOFIX bērnu drošībassistēmas
Izmantojiet ISOFIX stiprināšanas
skavas jūsu automašīnai apstiprinātu
ISOFIX bērnu drošības sistēmu
nostiprināšanai. Specifisku ISOFIX
bērnu drošības sistēmu uzstādīšanas
vietas ir apzīmētas tabulā ar burtu
kombināciju IL.
ISOFIX stiprināšanas skavu
atrašanās vietas ir apzīmētas ar
uzšuvēm uz atzveltnes.
Top-tether (augšējo
atsaišu) stiprināšanas cilpas
Top-tether (augšējo atsaišu)
stiprināšanas cilpas ir apzīmētas ar
bērnu sēdeklīša simbolu :.
Papildus nostiprināšanai ar ISOFIX
stiprinājumiem piestipriniet
Top-tether atsaiti pie Top-tether
stiprināšanas cilpām. To darot,
atsaite jāizver starp abiem
galvasbalsta vadstieņiem.
Universālās kategorijas ISOFIX
bērnu drošības sistēmu uzstādīšanas
vietas ir apzīmētas tabulā ar burtu
kombināciju IUF.
Page 65 of 269

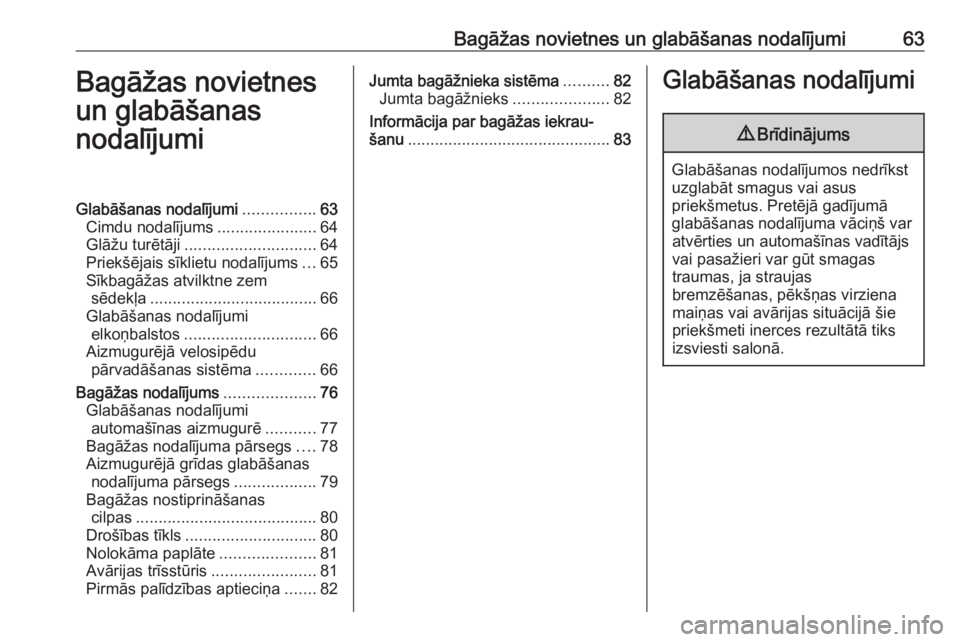

Bagāžas novietnes un glabāšanas nodalījumi63Bagāžas novietnes
un glabāšanas
nodalījumiGlabāšanas nodalījumi ................63
Cimdu nodalījums ......................64
Glāžu turētāji ............................. 64
Priekšējais sīklietu nodalījums ...65
Sīkbagāžas atvilktne zem sēdekļa ..................................... 66
Glabāšanas nodalījumi elkoņbalstos ............................. 66
Aizmugurējā velosipēdu pārvadāšanas sistēma .............66
Bagāžas nodalījums ....................76
Glabāšanas nodalījumi automašīnas aizmugurē ...........77
Bagāžas nodalījuma pārsegs ....78
Aizmugurējā grīdas glabāšanas nodalījuma pārsegs ..................79
Bagāžas nostiprināšanas cilpas ........................................ 80
Drošības tīkls ............................. 80
Nolokāma paplāte .....................81
Avārijas trīsstūris .......................81
Pirmās palīdzības aptieciņa .......82Jumta bagāžnieka sistēma ..........82
Jumta bagāžnieks .....................82
Informācija par bagāžas iekrau‐
šanu ............................................. 83Glabāšanas nodalījumi9Brīdinājums
Glabāšanas nodalījumos nedrīkst
uzglabāt smagus vai asus
priekšmetus. Pretējā gadījumā
glabāšanas nodalījuma vāciņš var atvērties un automašīnas vadītājs
vai pasažieri var gūt smagas
traumas, ja straujas
bremzēšanas, pēkšņas virziena
maiņas vai avārijas situācijā šie
priekšmeti inerces rezultātā tiks
izsviesti salonā.
Page 66 of 269

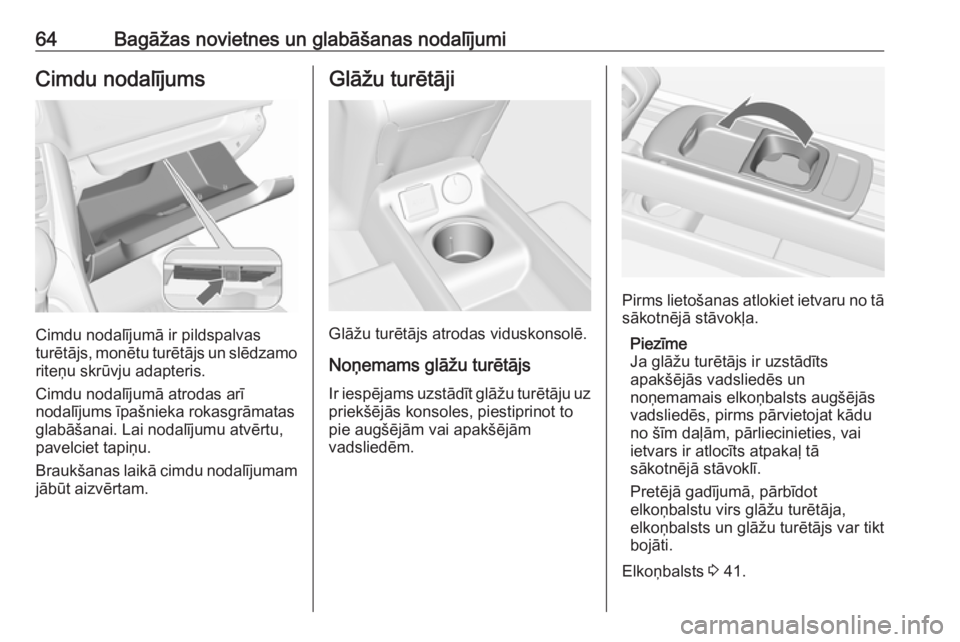

64Bagāžas novietnes un glabāšanas nodalījumiCimdu nodalījums
Cimdu nodalījumā ir pildspalvas
turētājs, monētu turētājs un slēdzamo
riteņu skrūvju adapteris.
Cimdu nodalījumā atrodas arī
nodalījums īpašnieka rokasgrāmatas
glabāšanai. Lai nodalījumu atvērtu,
pavelciet tapiņu.
Braukšanas laikā cimdu nodalījumam jābūt aizvērtam.
Glāžu turētāji
Glāžu turētājs atrodas viduskonsolē.
Noņemams glāžu turētājs
Ir iespējams uzstādīt glāžu turētāju uz priekšējās konsoles, piestiprinot to
pie augšējām vai apakšējām
vadsliedēm.
Pirms lietošanas atlokiet ietvaru no tā
sākotnējā stāvokļa.
Piezīme
Ja glāžu turētājs ir uzstādīts
apakšējās vadsliedēs un
noņemamais elkoņbalsts augšējās
vadsliedēs, pirms pārvietojat kādu
no šīm daļām, pārliecinieties, vai
ietvars ir atlocīts atpakaļ tā
sākotnējā stāvoklī.
Pretējā gadījumā, pārbīdot
elkoņbalstu virs glāžu turētāja,
elkoņbalsts un glāžu turētājs var tikt
bojāti.
Elkoņbalsts 3 41.
Page 67 of 269

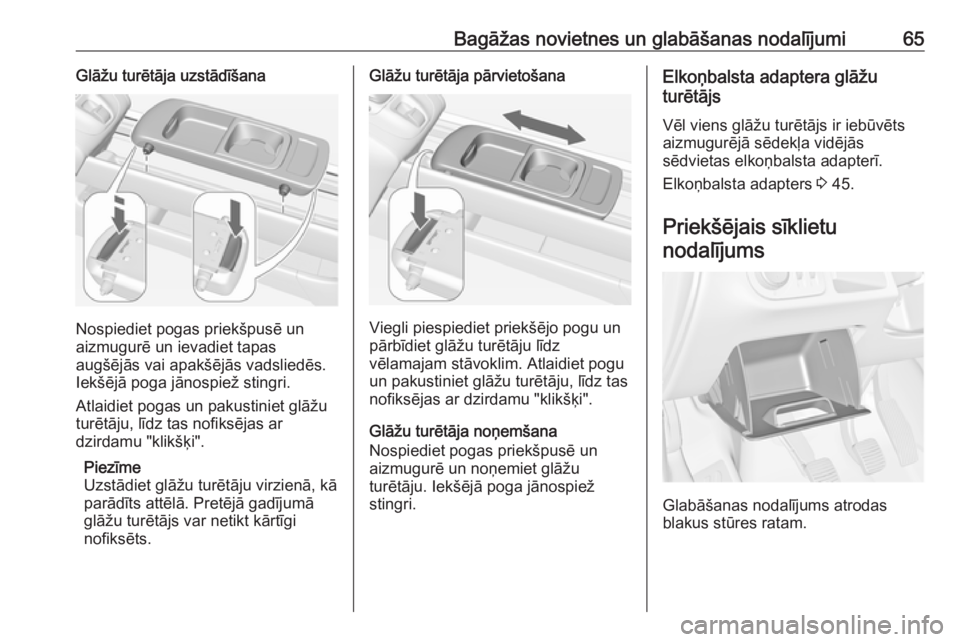

Bagāžas novietnes un glabāšanas nodalījumi65Glāžu turētāja uzstādīšana
Nospiediet pogas priekšpusē un
aizmugurē un ievadiet tapas
augšējās vai apakšējās vadsliedēs.
Iekšējā poga jānospiež stingri.
Atlaidiet pogas un pakustiniet glāžu
turētāju, līdz tas nofiksējas ar
dzirdamu "klikšķi".
Piezīme
Uzstādiet glāžu turētāju virzienā, kā
parādīts attēlā. Pretējā gadījumā
glāžu turētājs var netikt kārtīgi
nofiksēts.
Glāžu turētāja pārvietošana
Viegli piespiediet priekšējo pogu un
pārbīdiet glāžu turētāju līdz
vēlamajam stāvoklim. Atlaidiet pogu
un pakustiniet glāžu turētāju, līdz tas
nofiksējas ar dzirdamu "klikšķi".
Glāžu turētāja noņemšana
Nospiediet pogas priekšpusē un
aizmugurē un noņemiet glāžu
turētāju. Iekšējā poga jānospiež
stingri.
Elkoņbalsta adaptera glāžu
turētājs
Vēl viens glāžu turētājs ir iebūvēts
aizmugurējā sēdekļa vidējās
sēdvietas elkoņbalsta adapterī.
Elkoņbalsta adapters 3 45.
Priekšējais sīklietu nodalījums
Glabāšanas nodalījums atrodas
blakus stūres ratam.
Page 68 of 269

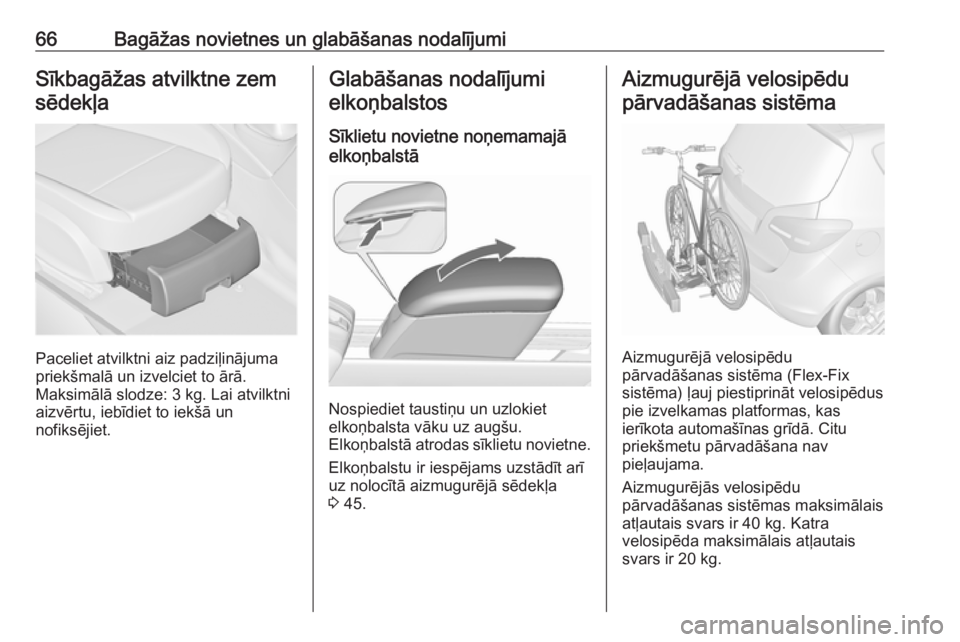

66Bagāžas novietnes un glabāšanas nodalījumiSīkbagāžas atvilktne zemsēdekļa
Paceliet atvilktni aiz padziļinājuma
priekšmalā un izvelciet to ārā.
Maksimālā slodze: 3 kg. Lai atvilktni
aizvērtu, iebīdiet to iekšā un
nofiksējiet.
Glabāšanas nodalījumi
elkoņbalstos
Sīklietu novietne noņemamajā
elkoņbalstā
Nospiediet taustiņu un uzlokiet
elkoņbalsta vāku uz augšu.
Elkoņbalstā atrodas sīklietu novietne.
Elkoņbalstu ir iespējams uzstādīt arī
uz nolocītā aizmugurējā sēdekļa
3 45.
Aizmugurējā velosipēdu
pārvadāšanas sistēma
Aizmugurējā velosipēdu
pārvadāšanas sistēma (Flex-Fix
sistēma) ļauj piestiprināt velosipēdus
pie izvelkamas platformas, kas
ierīkota automašīnas grīdā. Citu
priekšmetu pārvadāšana nav
pieļaujama.
Aizmugurējās velosipēdu
pārvadāšanas sistēmas maksimālais
atļautais svars ir 40 kg. Katra
velosipēda maksimālais atļautais
svars ir 20 kg.
Page 69 of 269

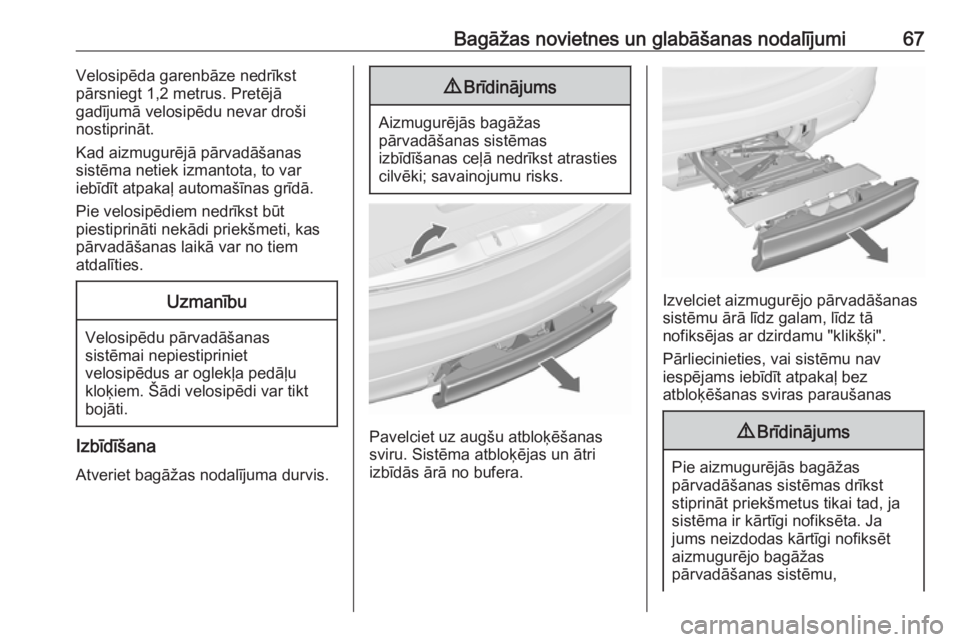

Bagāžas novietnes un glabāšanas nodalījumi67Velosipēda garenbāze nedrīkst
pārsniegt 1,2 metrus. Pretējā
gadījumā velosipēdu nevar droši
nostiprināt.
Kad aizmugurējā pārvadāšanas
sistēma netiek izmantota, to var
iebīdīt atpakaļ automašīnas grīdā.
Pie velosipēdiem nedrīkst būt
piestiprināti nekādi priekšmeti, kas
pārvadāšanas laikā var no tiem
atdalīties.Uzmanību
Velosipēdu pārvadāšanas
sistēmai nepiestipriniet
velosipēdus ar oglekļa pedāļu
kloķiem. Šādi velosipēdi var tikt
bojāti.
Izbīdīšana
Atveriet bagāžas nodalījuma durvis.
9 Brīdinājums
Aizmugurējās bagāžas
pārvadāšanas sistēmas
izbīdīšanas ceļā nedrīkst atrasties
cilvēki; savainojumu risks.
Pavelciet uz augšu atbloķēšanas
sviru. Sistēma atbloķējas un ātri
izbīdās ārā no bufera.
Izvelciet aizmugurējo pārvadāšanas
sistēmu ārā līdz galam, līdz tā
nofiksējas ar dzirdamu "klikšķi".
Pārliecinieties, vai sistēmu nav
iespējams iebīdīt atpakaļ bez
atbloķēšanas sviras paraušanas
9 Brīdinājums
Pie aizmugurējās bagāžas
pārvadāšanas sistēmas drīkst
stiprināt priekšmetus tikai tad, ja
sistēma ir kārtīgi nofiksēta. Ja
jums neizdodas kārtīgi nofiksēt
aizmugurējo bagāžas
pārvadāšanas sistēmu,
Page 70 of 269

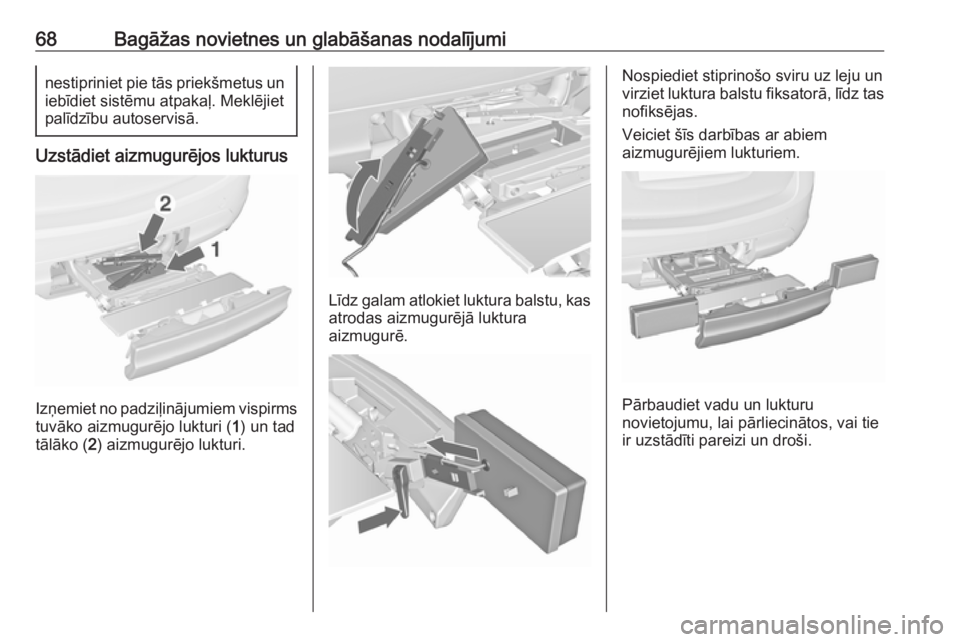

68Bagāžas novietnes un glabāšanas nodalījuminestipriniet pie tās priekšmetus un
iebīdiet sistēmu atpakaļ. Meklējiet
palīdzību autoservisā.
Uzstādiet aizmugurējos lukturus
Izņemiet no padziļinājumiem vispirms tuvāko aizmugurējo lukturi ( 1) un tad
tālāko ( 2) aizmugurējo lukturi.
Līdz galam atlokiet luktura balstu, kas
atrodas aizmugurējā luktura
aizmugurē.
Nospiediet stiprinošo sviru uz leju un
virziet luktura balstu fiksatorā, līdz tas
nofiksējas.
Veiciet šīs darbības ar abiem
aizmugurējiem lukturiem.
Pārbaudiet vadu un lukturu
novietojumu, lai pārliecinātos, vai tie
ir uzstādīti pareizi un droši.
