OPEL MERIVA 2016 Manual de utilizare (in Romanian)

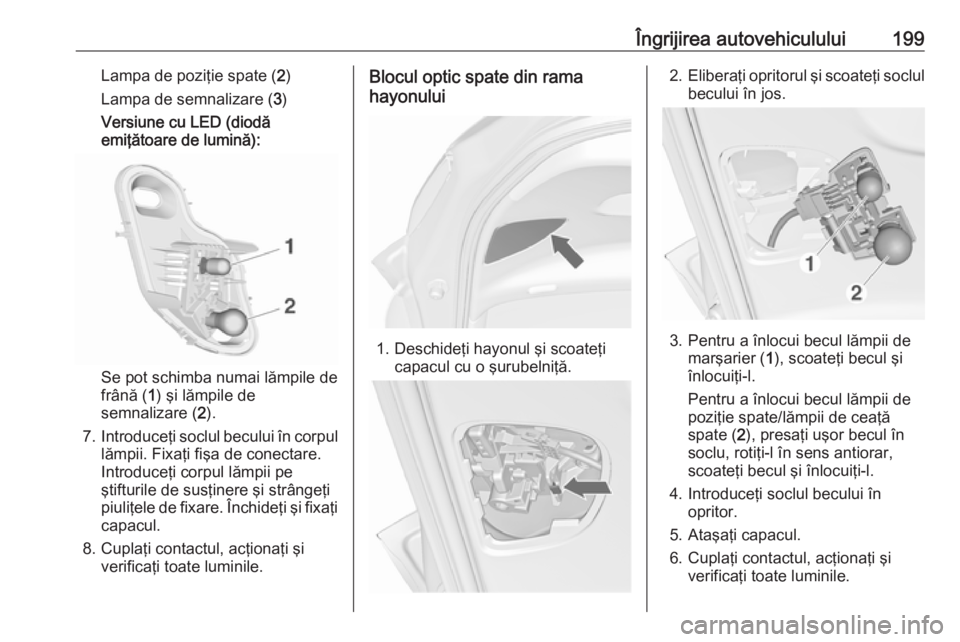

Îngrijirea autovehiculului199Lampa de poziţie spate (2)
Lampa de semnalizare ( 3)
Versiune cu LED (diodă
emiţătoare de lumină):
Se pot schimba numai lămpile de
frână ( 1) şi lămpile de
semnalizare ( 2).
7. Introduceţi soclul becului în corpul
lămpii. Fixaţi fişa de conectare.
Introduceţi corpul lămpii pe
ştifturile de susţinere şi strângeţi
piuliţele de fixare. Închideţi şi fixaţi
capacul.
8. Cuplaţi contactul, acţionaţi şi verificaţi toate luminile.
Blocul optic spate din rama
hayonului
1. Deschideţi hayonul şi scoateţi capacul cu o şurubelniţă.
2.Eliberaţi opritorul şi scoateţi soclul
becului în jos.
3. Pentru a înlocui becul lămpii de marşarier ( 1), scoateţi becul şi
înlocuiţi-l.
Pentru a înlocui becul lămpii de
poziţie spate/lămpii de ceaţă
spate ( 2), presaţi uşor becul în
soclu, rotiţi-l în sens antiorar,
scoateţi becul şi înlocuiţi-l.
4. Introduceţi soclul becului în opritor.
5. Ataşaţi capacul.
6. Cuplaţi contactul, acţionaţi şi verificaţi toate luminile.

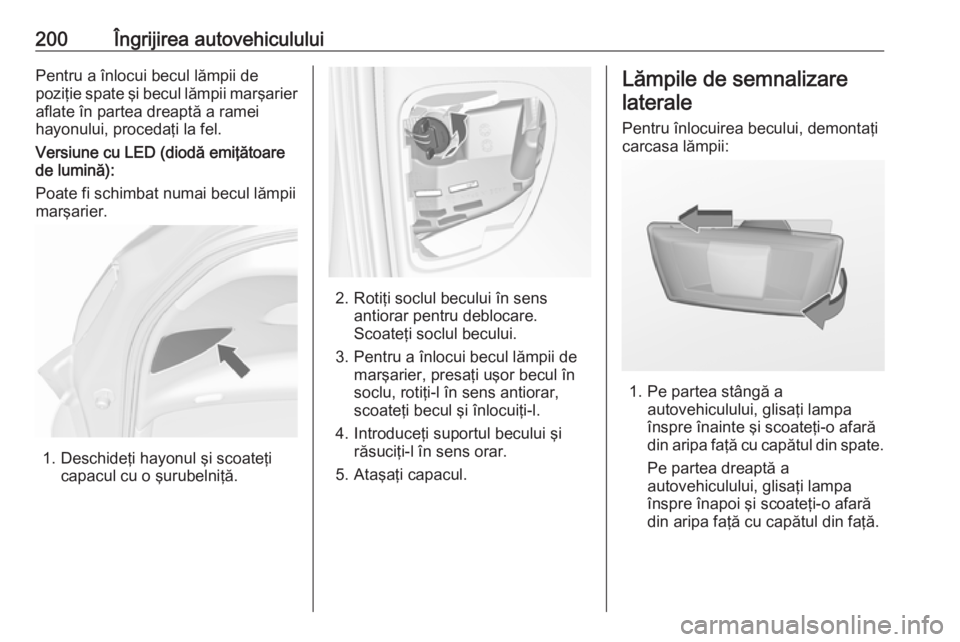

200Îngrijirea autovehicululuiPentru a înlocui becul lămpii de
poziţie spate şi becul lămpii marşarier aflate în partea dreaptă a ramei
hayonului, procedaţi la fel.
Versiune cu LED (diodă emiţătoare
de lumină):
Poate fi schimbat numai becul lămpii
marşarier.
1. Deschideţi hayonul şi scoateţi capacul cu o şurubelniţă.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului.
3. Pentru a înlocui becul lămpii de marşarier, presaţi uşor becul în
soclu, rotiţi-l în sens antiorar,
scoateţi becul şi înlocuiţi-l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Ataşaţi capacul.
Lămpile de semnalizare
laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Pe partea stângă a autovehiculului, glisaţi lampa
înspre înainte şi scoateţi-o afară
din aripa faţă cu capătul din spate.
Pe partea dreaptă a
autovehiculului, glisaţi lampa
înspre înapoi şi scoateţi-o afară
din aripa faţă cu capătul din faţă.

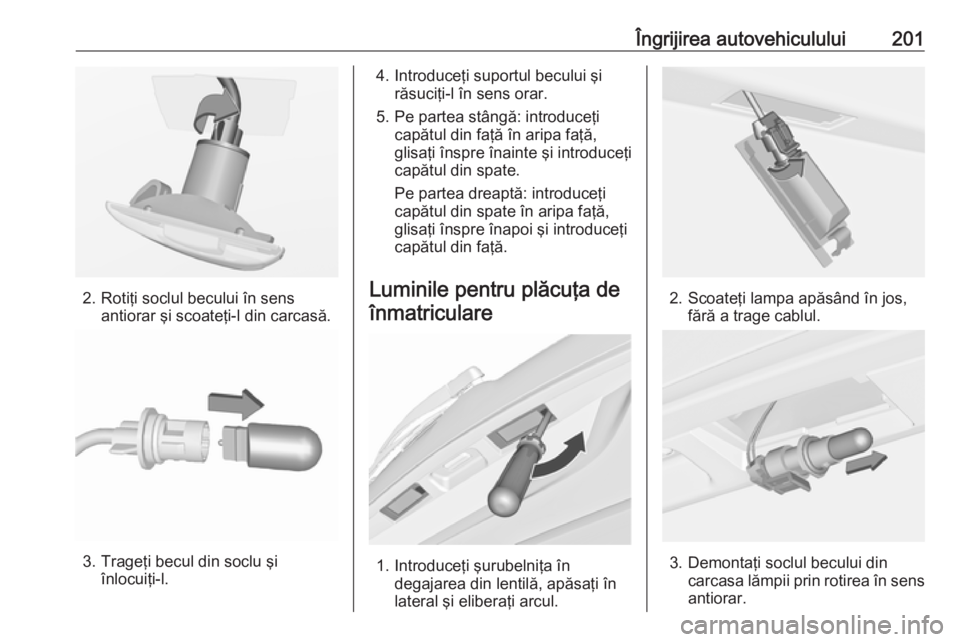

Îngrijirea autovehiculului201
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi-l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Pe partea stângă: introduceţi capătul din faţă în aripa faţă,
glisaţi înspre înainte şi introduceţi
capătul din spate.
Pe partea dreaptă: introduceţi
capătul din spate în aripa faţă,
glisaţi înspre înapoi şi introduceţi
capătul din faţă.
Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.
2. Scoateţi lampa apăsând în jos, fără a trage cablul.
3. Demontaţi soclul becului dincarcasa lămpii prin rotirea în sens
antiorar.

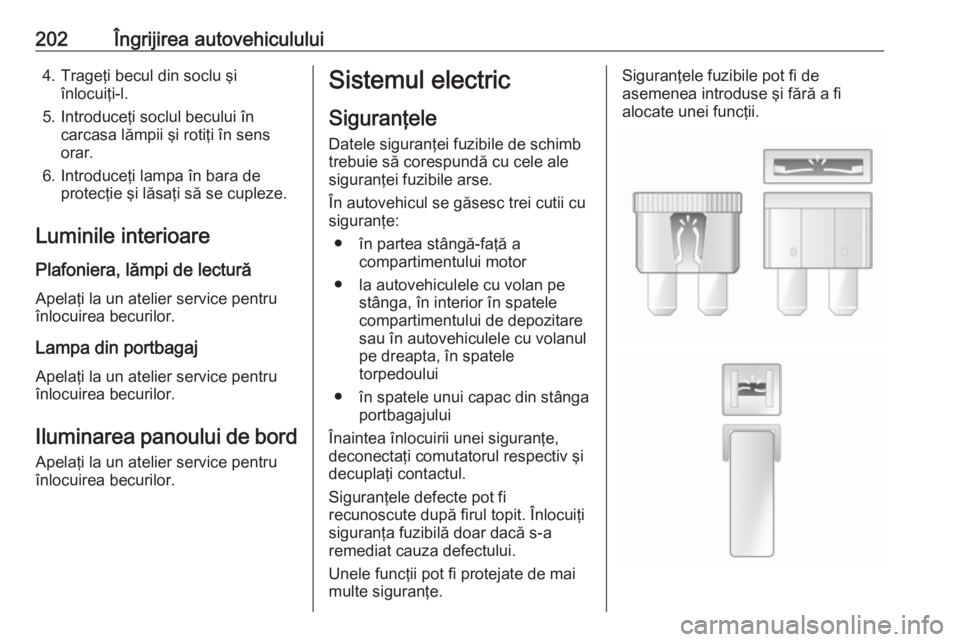

202Îngrijirea autovehiculului4. Trageţi becul din soclu şiînlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi lăsaţi să se cupleze.
Luminile interioare Plafoniera, lămpi de lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu
siguranţe:
● în partea stângă-faţă a compartimentului motor
● la autovehiculele cu volan pe stânga, în interior în spatele
compartimentului de depozitare
sau în autovehiculele cu volanul
pe dreapta, în spatele
torpedoului
● în spatele unui capac din stânga portbagajului
Înaintea înlocuirii unei siguranţe,
deconectaţi comutatorul respectiv şi
decuplaţi contactul.
Siguranţele defecte pot fi
recunoscute după firul topit. Înlocuiţi
siguranţa fuzibilă doar dacă s-a
remediat cauza defectului.
Unele funcţii pot fi protejate de mai
multe siguranţe.Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.

Îngrijirea autovehiculului203Extractorul pentru siguranţeEste posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.
În funcţie de tipul siguranţei, prindeţi
siguranţele de partea superioară sau laterală cu ajutorul extractorului şiscoateţi-le.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Desprindeţi capacul, ridicaţi-l şi
scoateţi-l.
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe fuzibile nu este închis
corect, se pot produce defecţiuni.

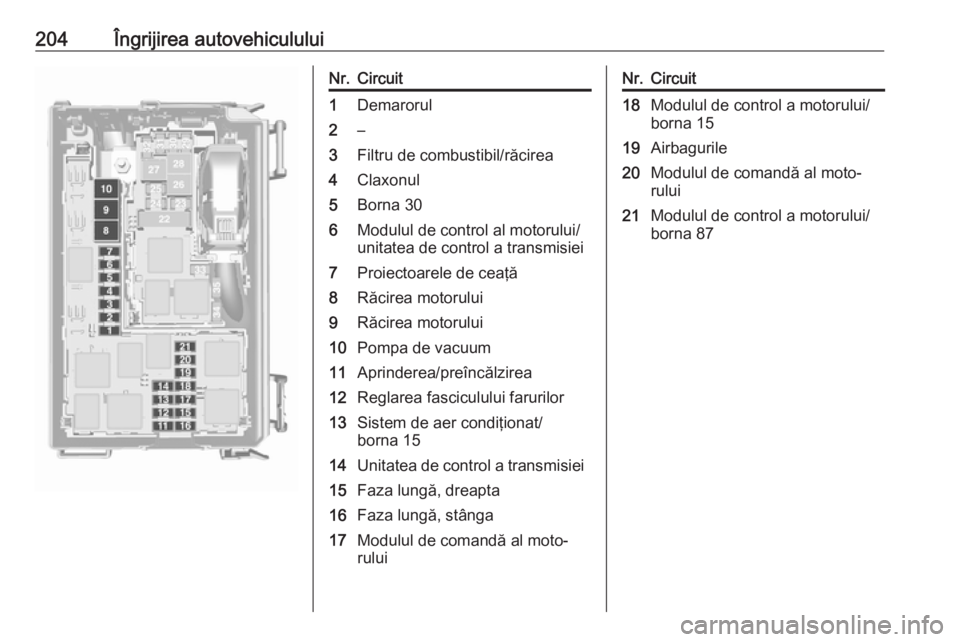

204Îngrijirea autovehicululuiNr.Circuit1Demarorul2–3Filtru de combustibil/răcirea4Claxonul5Borna 306Modulul de control al motorului/
unitatea de control a transmisiei7Proiectoarele de ceaţă8Răcirea motorului9Răcirea motorului10Pompa de vacuum11Aprinderea/preîncălzirea12Reglarea fasciculului farurilor13Sistem de aer condiţionat/
borna 1514Unitatea de control a transmisiei15Faza lungă, dreapta16Faza lungă, stânga17Modulul de comandă al moto‐
ruluiNr.Circuit18Modulul de control a motorului/
borna 1519Airbagurile20Modulul de comandă al moto‐
rului21Modulul de control a motorului/
borna 87

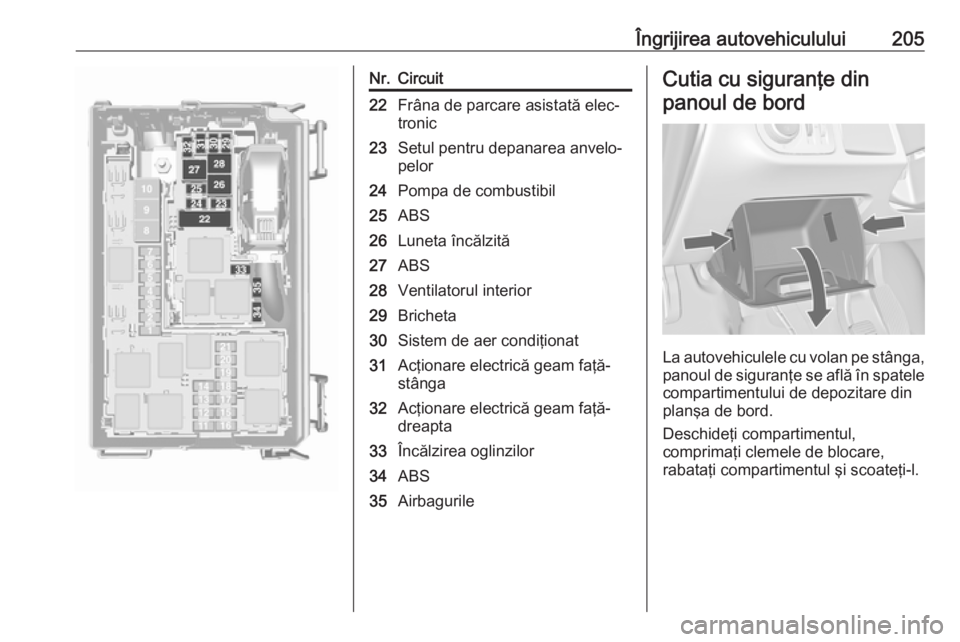

Îngrijirea autovehiculului205Nr.Circuit22Frâna de parcare asistată elec‐
tronic23Setul pentru depanarea anvelo‐
pelor24Pompa de combustibil25ABS26Luneta încălzită27ABS28Ventilatorul interior29Bricheta30Sistem de aer condiţionat31Acţionare electrică geam faţă-
stânga32Acţionare electrică geam faţă-
dreapta33Încălzirea oglinzilor34ABS35AirbagurileCutia cu siguranţe din
panoul de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele compartimentului de depozitare din
planşa de bord.
Deschideţi compartimentul,
comprimaţi clemele de blocare,
rabataţi compartimentul şi scoateţi-l.

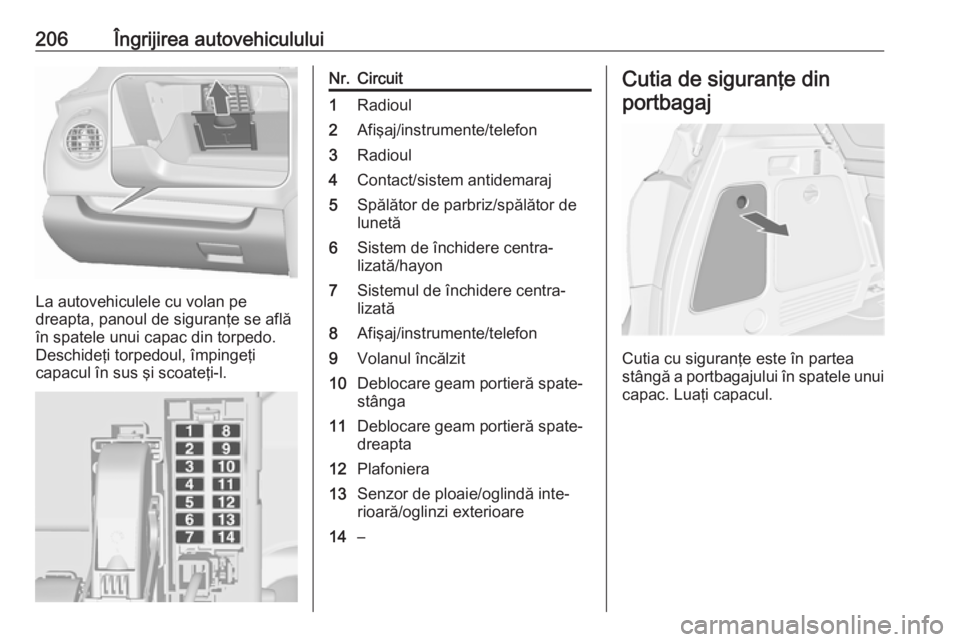

206Îngrijirea autovehiculului
La autovehiculele cu volan pe
dreapta, panoul de siguranţe se află
în spatele unui capac din torpedo.
Deschideţi torpedoul, împingeţi
capacul în sus şi scoateţi-l.
Nr.Circuit1Radioul2Afişaj/instrumente/telefon3Radioul4Contact/sistem antidemaraj5Spălător de parbriz/spălător de
lunetă6Sistem de închidere centra‐
lizată/hayon7Sistemul de închidere centra‐
lizată8Afişaj/instrumente/telefon9Volanul încălzit10Deblocare geam portieră spate-
stânga11Deblocare geam portieră spate-
dreapta12Plafoniera13Senzor de ploaie/oglindă inte‐
rioară/oglinzi exterioare14–Cutia de siguranţe din
portbagaj
Cutia cu siguranţe este în partea
stângă a portbagajului în spatele unui capac. Luaţi capacul.

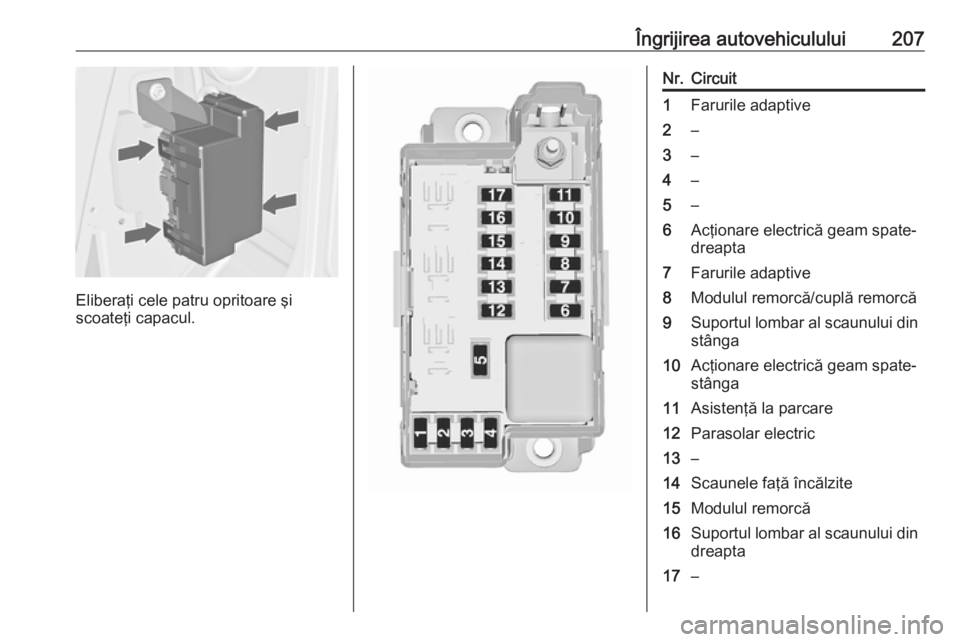

Îngrijirea autovehiculului207
Eliberaţi cele patru opritoare şi
scoateţi capacul.
Nr.Circuit1Farurile adaptive2–3–4–5–6Acţionare electrică geam spate- dreapta7Farurile adaptive8Modulul remorcă/cuplă remorcă9Suportul lombar al scaunului din
stânga10Acţionare electrică geam spate-
stânga11Asistenţă la parcare12Parasolar electric13–14Scaunele faţă încălzite15Modulul remorcă16Suportul lombar al scaunului din dreapta17–

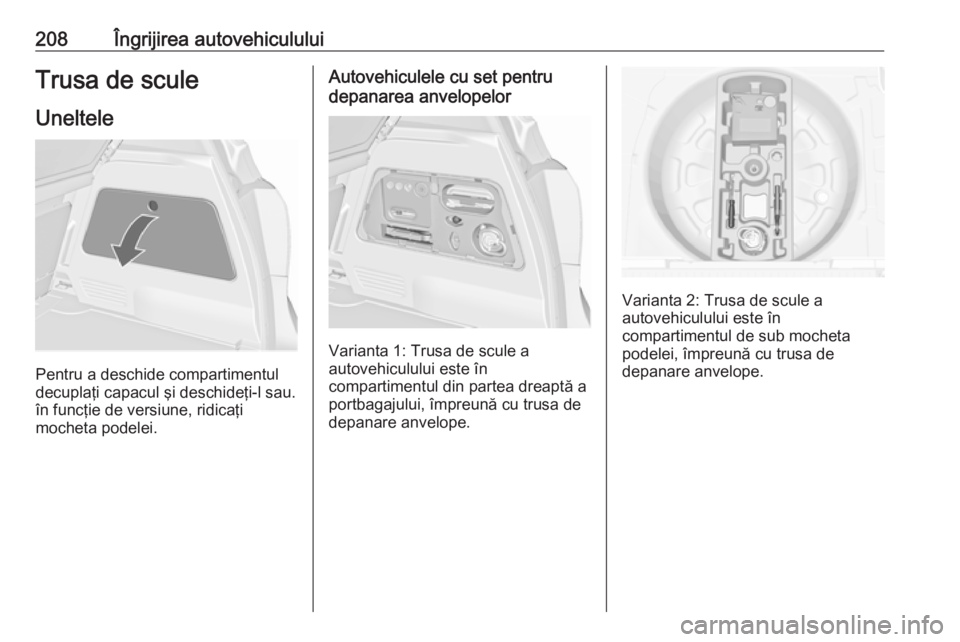

208Îngrijirea autovehicululuiTrusa de scule
Uneltele
Pentru a deschide compartimentul
decuplaţi capacul şi deschideţi-l sau.
în funcţie de versiune, ridicaţi
mocheta podelei.
Autovehiculele cu set pentru
depanarea anvelopelor
Varianta 1: Trusa de scule a
autovehiculului este în
compartimentul din partea dreaptă a
portbagajului, împreună cu trusa de depanare anvelope.
Varianta 2: Trusa de scule a
autovehiculului este în
compartimentul de sub mocheta
podelei, împreună cu trusa de
depanare anvelope.
