Îngrijirea autovehiculului219scurgerea soluţiei de etanşare.
Depozitaţi setul pentru depanarea anvelopelor în portbagaj.
13. Ştergeţi soluţia scursă cu o cârpă.
14. Dezlipiţi eticheta autocolantă de pe recipientul cu soluţie de
etanşare, care indică viteza
maximă admisă, şi ataşaţi-o pe
bord, în câmpul vizual al şoferului.
15. Porniţi cât mai repede pentru a facilita distribuirea uniformă a
soluţiei în anvelopă. Opriţi după
aproximativ 10 km (dar nu mai
mult de 10 minute) şi verificaţi
presiunea în anvelopă. În acest
scop, cuplaţi furtunul de aer al
compresorului direct pe ventilul
anvelopei.
Dacă presiunea este mai mică de 1,3 bari, corectaţi la valoarea
prescrisă. Repetaţi procedura
până când nu se mai pierde
presiune.
Dacă presiunea se situează sub
1,3 bar, autovehiculul nu maitrebuie utilizat. Apelaţi la un atelier
service pentru asistenţă.
16. Depozitaţi setul pentru depanarea
anvelopelor în portbagaj.
Autovehicule cu set pentru
depanarea anvelopelor sub
mocheta podelei
1. Scoateţi setul pentru depanarea anvelopelor din portbagaj.
2. Scoateţi compresorul.
3. Scoateţi cablul electric şi furtunul de aer din compartimentele de
stocare de sub compresor.

220Îngrijirea autovehiculului4. Înşurubaţi furtunul de aer alcompresorului pe racordul de pe
recipientul cu soluţie de etanşare.
5. Potriviţi recipientul cu soluţie de etanşare în elementul de fixare depe compresor.
Puneţi compresorul lângă
anvelopă astfel încât recipientul cu soluţie de etanşare să stea
vertical.
6. Deşurubaţi căpăcelul ventilului anvelopei cu pană.
7. Înşurubaţi furtunul de umplere pe ventilul anvelopei.
8. Comutatorul compresorului trebuie adus în poziţia J.
9. Conectaţi fişa de alimentare la
priza pentru accesorii sau la prizabrichetei.
Pentru a preveni descărcarea
bateriei, vă recomandăm să lăsaţi
motorul în funcţiune.
10. Aduceţi comutatorul basculant al compresorului în poziţia I.
Anvelopa este umplută cu soluţie
de etanşare.
11. Manometrul compresorului indică pentru scurt timp maxim 6 bari pe
parcursul golirii recipientului cu
soluţie de etanşare (circa
30 de secunde). Apoi presiunea
indicată începe să scadă.
12. Toată soluţia de etanşare este pompată în anvelopă. Ulterior,
anvelopa este umflată.
13. Presiunea prescrisă trebuie să fie
atinsă în 10 minute. Presiunea în
anvelope 3 249. După ce aţi
obţinut presiunea corectă, opriţi
compresorul.
Dacă valoarea specificată a
presiunii în anvelope nu este
atinsă într-un interval de
10 minute, desfaceţi setul de
depanare a anvelopelor.
Deplasaţi autovehiculul astfel
încât roţile să parcurgă o rotaţie
completă. Instalaţi din nou setul
pentru depanarea anvelopelor şi

Îngrijirea autovehiculului221continuaţi procedura de umplere
timp de alte 10 minute. Dacă
valoarea specificată a presiunii în
anvelope nu este atinsă,
anvelopa este prea deteriorată.
Apelaţi la un atelier service pentru asistenţă.
Reduceţi presiunea în exces prin
intermediul butonului de pe
manometru.
Nu utilizaţi compresorul pentru
mai mult de 10 minute.
14. Detaşaţi setul pentru depanarea anvelopelor. Împingeţi clema de
pe suport pentru a putea scoate
recipientul cu soluţie de etanşare
din suport. Înşurubaţi furtunul
pentru umflarea anvelopei la
racordul liber al recipientului cu
soluţie de etanşare. Acest lucru
previne scurgerea soluţiei de
etanşare. Depozitaţi setul pentru
depanarea anvelopelor în
portbagaj.
15. Ştergeţi soluţia scursă cu o cârpă.16. Dezlipiţi eticheta autocolantă de
pe recipientul cu soluţie de
etanşare, care indică viteza
maximă admisă, şi ataşaţi-o pe
bord, în câmpul vizual al şoferului.
17. Porniţi cât mai repede pentru a facilita distribuirea uniformă a
soluţiei în anvelopă. Opriţi după
aproximativ 10 km (dar nu mai
mult de 10 minute) şi verificaţi
presiunea în anvelopă. În acest
scop, cuplaţi furtunul de aer al
compresorului direct pe ventilul
anvelopei.
Dacă presiunea este mai mică de 1,3 bari, corectaţi la valoarea
prescrisă. Repetaţi procedura
până când nu se mai pierde
presiune.
Dacă presiunea se situează sub
1,3 bar, autovehiculul nu mai
trebuie utilizat. Apelaţi la un atelier
service pentru asistenţă.
18. Depozitaţi setul pentru depanarea
anvelopelor în portbagaj.
Informaţii generale Notă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât
mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte prea
mult, opriţi-l pentru cel puţin
30 de minute.
Supapa de siguranţă încorporată se deschide la presiunea de 7 bari.
Reţineţi data de expirare a trusei.
După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.

222Îngrijirea autovehicululuiÎnlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în conformitate cu reglementările în
vigoare.
Compresorul şi soluţia de etanşare
pot fi utilizate de la o temperatură de aproximativ -30 °C.
Adaptoarele suplimentare pot fi
folosite pentru umflarea altor
obiecte, de ex., mingi de fotbal,
saltele pneumatice, bărci
pneumatice etc. Ele se găsesc sub
compresor. Pentru a-l scoate,
înşurubaţi furtunul de aer al
compresorului şi luaţi adaptorul.
Înlocuirea roţii
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă 3 216.
Derulaţi următoarele operaţii
pregătitoare şi respectaţi următoarele
instrucţiuni:
● Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din
faţă trebuie să fie orientate
înainte.● Trageţi frâna de mână şi cuplaţi treapta întâia, treapta marşarier
sau poziţia P.
● Scoateţi roata de rezervă 3 225.
● Nu înlocuiţi niciodată mai multe roţi deodată.
● Folosiţi cricul numai la schimbarea roţii în caz de pană,
nu-l folosiţi la schimbarea
anvelopelor de iarnă sau de vară.
● Cricul nu necesită întreţinere.
● Dacă terenul de sub autovehicul este moale, amplasaţi o placă
stabilă (groasă de maximum
1 cm), sub cric.
● Înainte de a ridica autovehiculul pe cric, scoateţi obiectele grele
afară din autovehicul.
● Nu permiteţi ca în autovehiculul ridicat pe cric să rămână
persoane sau animale.
● Nu intraţi niciodată sub un autovehicul ridicat pe cric.●Nu porniţi autovehiculul ridicat pe
cric.
● Înainte de a monta şuruburile de roţi, curăţaţi-le şi gresaţi uşor
conurile acestora cu vaselină
disponibilă în comerţ.9 Avertisment
Nu ungeţi filetul şurubului roţii.
1. Scoateţi capacul roţii.
La capacele de roţi cu şuruburi deroţi vizibile: Capacul roţii poate
rămâne pe roată. Nu scoateţi
şaibele de siguranţă de pe
şuruburile de roţi.
Jantele din aliaj uşor: Desfaceţi
capacele şuruburilor de roţi cu o
şurubelniţă şi îndepărtaţi-le.
Pentru a proteja janta, folosiţi o
cârpă moale între şurubelniţă şi
janta din aliaj.

Îngrijirea autovehiculului2232. Varianta 1:
Instalaţi cheia de roţi, asigurându-
vă că este fixată bine şi slăbiţi
fiecare piuliţă de roată cu câte o
jumătate de tură.
Varianta 2:
Desfaceţi cheia de roţi şi montaţi-
o, asigurându-vă că este fixată
bine şi slăbiţi fiecare piuliţă de
roată cu câte o jumătate de tură.
Roţile ar putea fi protejate prin
blocarea şuruburilor de roţi.
Pentru slăbirea acestor şuruburi,
mai întâi ataşaţi adaptorul pe
capul şurubului înainte de
montarea cheii pentru roţi.
Adaptorul se găseşte în torpedou.3. Asiguraţi-vă că poziţionarea cricului s-a făcut corect în
punctele de ridicare.
4. Varianta 1:

224Îngrijirea autovehicululuiReglaţi cricul la înălţimeanecesară. Poziţionaţi-l direct sub
punctul de ridicare, într-un mod
care să prevină alunecarea
acestuia.
Ataşaţi corect manivela cricului şi
rotiţi-o până când roata se ridică
de la sol.
Varianta 2:
Reglaţi cricul la înălţimea necesară. Poziţionaţi-l direct subpunctul de ridicare, într-un mod
care să prevină alunecarea
acestuia.
Ataşaţi cheia de roată şi cu cricul
aliniat corect, rotiţi cheia de roată până când roata se ridică de la
sol.
5. Demontaţi şuruburile de roţi.
6. Înlocuiţi roata.
7. Montaţi şuruburile de roţi.
8. Coborâţi autovehiculul de pe cric.
9. Instalaţi cheia de roţi asigurându- vă că este fixată bine şi strângeţi
încrucişat şuruburile. Cuplul de
strângere este de 110 Nm.
10. Aliniaţi orificiul pentru ventil din capacul roţii faţă cu ventilul
anvelopei înainte de a instala
capacul.
Instalaţi capacele şuruburilor de
roţi.
11. Depozitaţi roata înlocuită 3 225,
trusa de scule 3 208 şi adaptorul
pentru şuruburile de roată cu
blocare 3 63.
12. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
şuruburilor.

Îngrijirea autovehiculului225Solicitaţi înlocuirea sau repararea
anvelopei defecte.
Poziţia de ridicare pentru
platforma de ridicare
Poziţia braţului din spate al platformei
de ridicare la planşeul
autovehiculului.
Poziţia braţului din faţă al platformei
de ridicare la planşeul
autovehiculului.
Roata de rezervă Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă.
Dacă montaţi o roată de rezervă
diferită de celelalte roţi, această roată
ar putea fi clasificată ca roată de
rezervă de uz temporar, căreia i se
aplică limitele de viteză
corespunzătoare, chiar dacă nicio etichetă nu indică aceasta. Solicitaţi
asistenţă din partea unui atelier
pentru a verifica limita de viteză
aplicabilă.
Roata de rezervă este echipată cu o
jantă de tablă.
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau împreună cu anvelopele de iarnă poate afecta
manevrabilitatea. Înlocuiţi cât mai
curând posibil anvelopa defectă.
Roata de rezervă se găseşte în
portbagaj, sub mochetă. Aceasta
este asigurată cu o piuliţă fluture.
Locaşul roţii de rezervă nu este
conceput pentru toate dimensiunile
de anvelope admise. Dacă roata

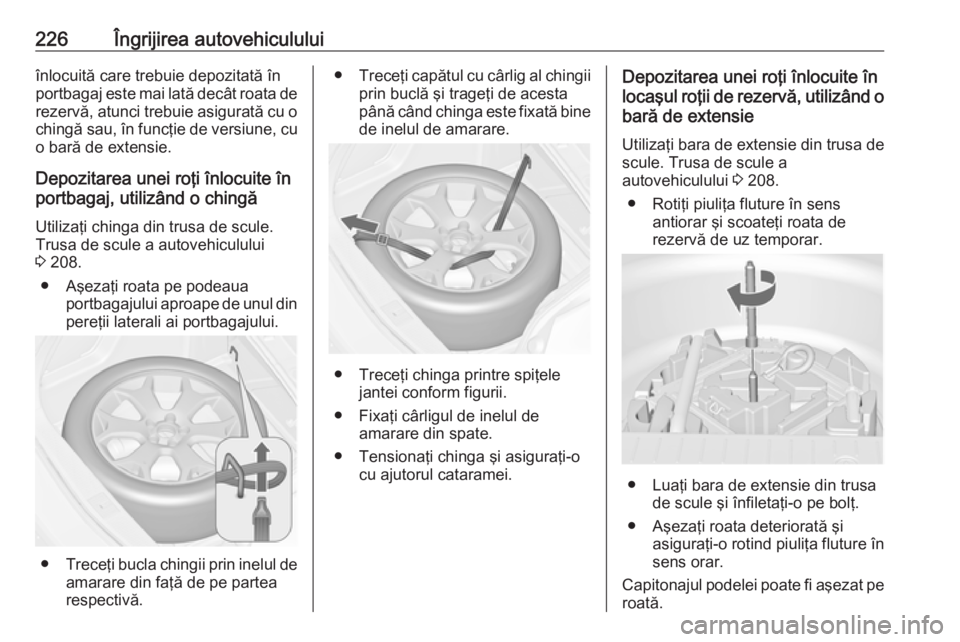

226Îngrijirea autovehicululuiînlocuită care trebuie depozitată în
portbagaj este mai lată decât roata de rezervă, atunci trebuie asigurată cu ochingă sau, în funcţie de versiune, cu
o bară de extensie.
Depozitarea unei roţi înlocuite în
portbagaj, utilizând o chingă
Utilizaţi chinga din trusa de scule.
Trusa de scule a autovehiculului
3 208.
● Aşezaţi roata pe podeaua portbagajului aproape de unul din
pereţii laterali ai portbagajului.
● Treceţi bucla chingii prin inelul de
amarare din faţă de pe partea
respectivă.
● Treceţi capătul cu cârlig al chingii
prin buclă şi trageţi de acesta
până când chinga este fixată bine de inelul de amarare.
● Treceţi chinga printre spiţele jantei conform figurii.
● Fixaţi cârligul de inelul de amarare din spate.
● Tensionaţi chinga şi asiguraţi-o cu ajutorul cataramei.
Depozitarea unei roţi înlocuite în
locaşul roţii de rezervă, utilizând o
bară de extensie
Utilizaţi bara de extensie din trusa de
scule. Trusa de scule a
autovehiculului 3 208.
● Rotiţi piuliţa fluture în sens antiorar şi scoateţi roata de
rezervă de uz temporar.
● Luaţi bara de extensie din trusa de scule şi înfiletaţi-o pe bolţ.
● Aşezaţi roata deteriorată şi asiguraţi-o rotind piuliţa fluture în
sens orar.
Capitonajul podelei poate fi aşezat pe
roată.

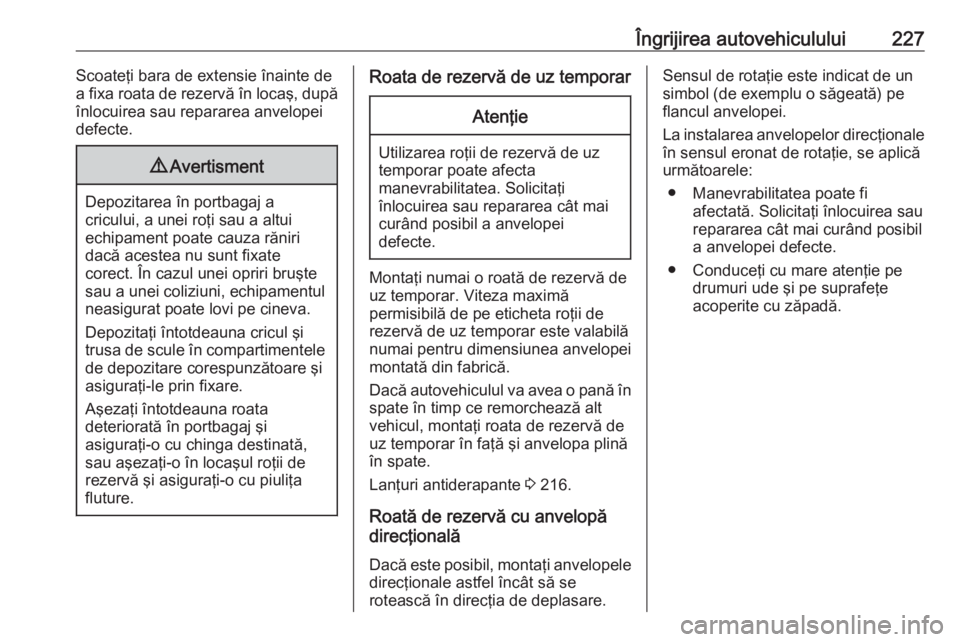

Îngrijirea autovehiculului227Scoateţi bara de extensie înainte de
a fixa roata de rezervă în locaş, după
înlocuirea sau repararea anvelopei
defecte.9 Avertisment
Depozitarea în portbagaj a
cricului, a unei roţi sau a altui
echipament poate cauza răniri
dacă acestea nu sunt fixate
corect. În cazul unei opriri bruşte
sau a unei coliziuni, echipamentulneasigurat poate lovi pe cineva.
Depozitaţi întotdeauna cricul şi
trusa de scule în compartimentele de depozitare corespunzătoare şi
asiguraţi-le prin fixare.
Aşezaţi întotdeauna roata
deteriorată în portbagaj şi
asiguraţi-o cu chinga destinată,
sau aşezaţi-o în locaşul roţii de
rezervă şi asiguraţi-o cu piuliţa
fluture.
Roata de rezervă de uz temporarAtenţie
Utilizarea roţii de rezervă de uz
temporar poate afecta
manevrabilitatea. Solicitaţi
înlocuirea sau repararea cât mai
curând posibil a anvelopei
defecte.
Montaţi numai o roată de rezervă de
uz temporar. Viteza maximă
permisibilă de pe eticheta roţii de
rezervă de uz temporar este valabilă numai pentru dimensiunea anvelopei
montată din fabrică.
Dacă autovehiculul va avea o pană în
spate în timp ce remorchează alt
vehicul, montaţi roata de rezervă de
uz temporar în faţă şi anvelopa plină
în spate.
Lanţuri antiderapante 3 216.
Roată de rezervă cu anvelopă
direcţională
Dacă este posibil, montaţi anvelopele direcţionale astfel încât să se
rotească în direcţia de deplasare.
Sensul de rotaţie este indicat de un
simbol (de exemplu o săgeată) pe
flancul anvelopei.
La instalarea anvelopelor direcţionale
în sensul eronat de rotaţie, se aplică următoarele:
● Manevrabilitatea poate fi afectată. Solicitaţi înlocuirea sau
repararea cât mai curând posibil
a anvelopei defecte.
● Conduceţi cu mare atenţie pe drumuri ude şi pe suprafeţe
acoperite cu zăpadă.

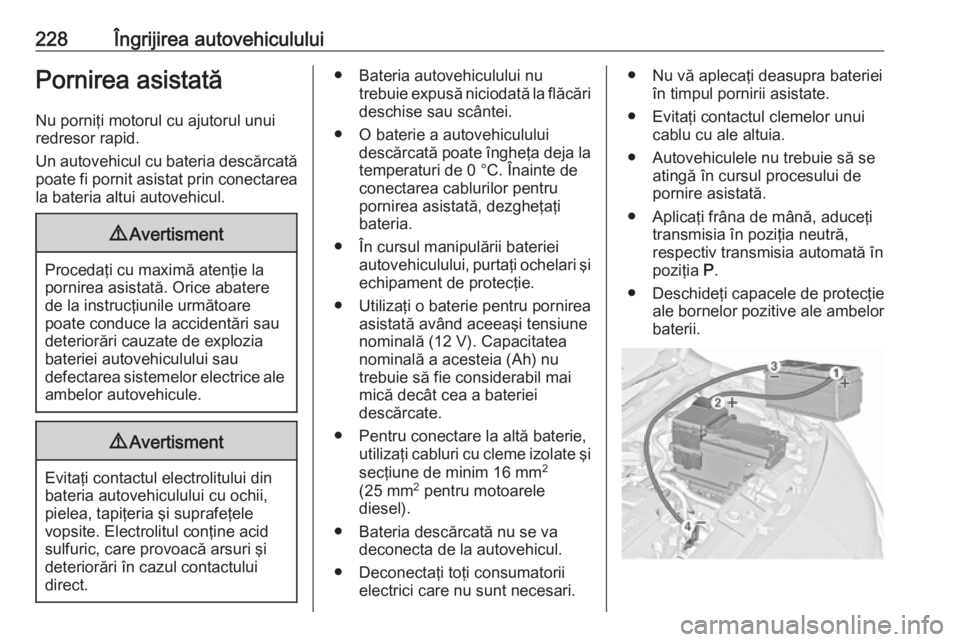

228Îngrijirea autovehicululuiPornirea asistatăNu porniţi motorul cu ajutorul unuiredresor rapid.
Un autovehicul cu bateria descărcată poate fi pornit asistat prin conectarea
la bateria altui autovehicul.9 Avertisment
Procedaţi cu maximă atenţie la
pornirea asistată. Orice abatere
de la instrucţiunile următoare
poate conduce la accidentări sau
deteriorări cauzate de explozia
bateriei autovehiculului sau
defectarea sistemelor electrice ale ambelor autovehicule.
9 Avertisment
Evitaţi contactul electrolitului din
bateria autovehiculului cu ochii,
pielea, tapiţeria şi suprafeţele
vopsite. Electrolitul conţine acid sulfuric, care provoacă arsuri şi
deteriorări în cazul contactului
direct.
● Bateria autovehiculului nu trebuie expusă niciodată la flăcări
deschise sau scântei.
● O baterie a autovehiculului descărcată poate îngheţa deja la
temperaturi de 0 °C. Înainte de
conectarea cablurilor pentru
pornirea asistată, dezgheţaţi
bateria.
● În cursul manipulării bateriei autovehiculului, purtaţi ochelari şiechipament de protecţie.
● Utilizaţi o baterie pentru pornirea asistată având aceeaşi tensiunenominală (12 V). Capacitateanominală a acesteia (Ah) nu
trebuie să fie considerabil mai
mică decât cea a bateriei
descărcate.
● Pentru conectare la altă baterie, utilizaţi cabluri cu cleme izolate şi
secţiune de minim 16 mm 2
(25 mm 2
pentru motoarele
diesel).
● Bateria descărcată nu se va deconecta de la autovehicul.
● Deconectaţi toţi consumatorii electrici care nu sunt necesari.● Nu vă aplecaţi deasupra bateriei în timpul pornirii asistate.
● Evitaţi contactul clemelor unui cablu cu ale altuia.
● Autovehiculele nu trebuie să se atingă în cursul procesului de
pornire asistată.
● Aplicaţi frâna de mână, aduceţi transmisia în poziţia neutră,
respectiv transmisia automată în poziţia P.
● Deschideţi capacele de protecţie ale bornelor pozitive ale ambelor
baterii.
