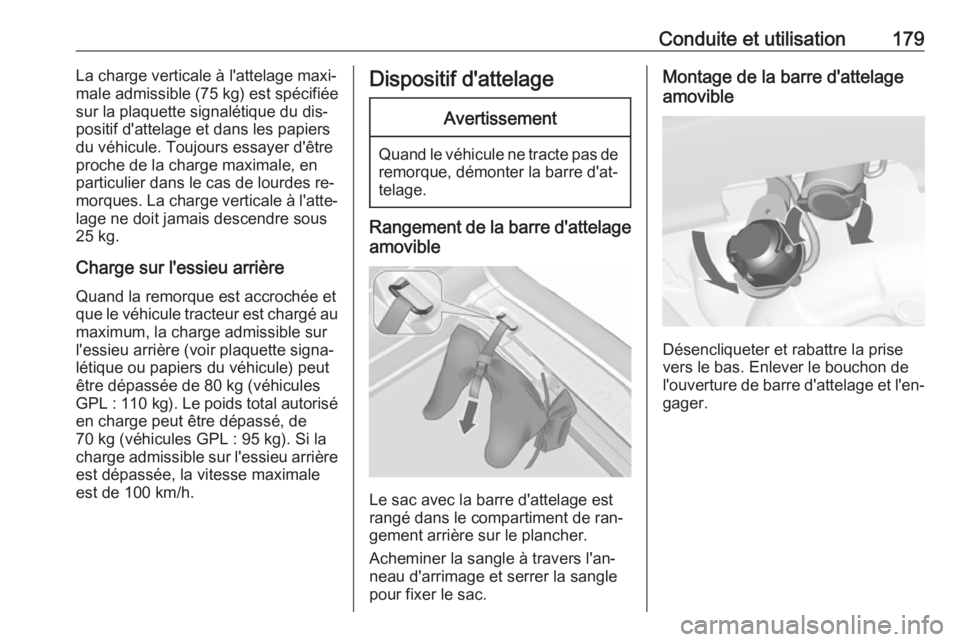

Conduite et utilisation179La charge verticale à l'attelage maxi‐
male admissible (75 kg) est spécifiée
sur la plaquette signalétique du dis‐
positif d'attelage et dans les papiers du véhicule. Toujours essayer d'être
proche de la charge maximale, en
particulier dans le cas de lourdes re‐
morques. La charge verticale à l'atte‐
lage ne doit jamais descendre sous
25 kg.
Charge sur l'essieu arrière Quand la remorque est accrochée et
que le véhicule tracteur est chargé au maximum, la charge admissible sur
l'essieu arrière (voir plaquette signa‐
létique ou papiers du véhicule) peut
être dépassée de 80 kg (véhicules
GPL : 110 kg ). Le poids total autorisé
en charge peut être dépassé, de
70 kg (véhicules GPL : 95 kg). Si la
charge admissible sur l'essieu arrière
est dépassée, la vitesse maximale
est de 100 km/h.Dispositif d'attelageAvertissement
Quand le véhicule ne tracte pas de remorque, démonter la barre d'at‐
telage.
Rangement de la barre d'attelage
amovible
Le sac avec la barre d'attelage est
rangé dans le compartiment de ran‐
gement arrière sur le plancher.
Acheminer la sangle à travers l'an‐
neau d'arrimage et serrer la sangle
pour fixer le sac.
Montage de la barre d'attelage
amovible
Désencliqueter et rabattre la prise
vers le bas. Enlever le bouchon de
l'ouverture de barre d'attelage et l'en‐ gager.

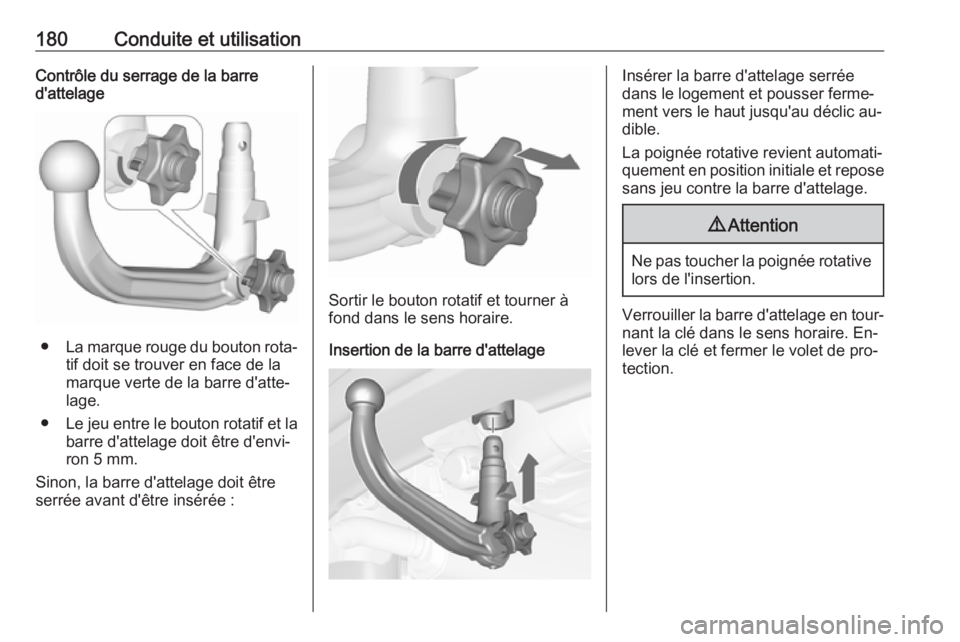

180Conduite et utilisationContrôle du serrage de la barre
d'attelage
● La marque rouge du bouton rota‐
tif doit se trouver en face de la
marque verte de la barre d'atte‐
lage.
● Le jeu entre le bouton rotatif et la
barre d'attelage doit être d'envi‐
ron 5 mm.
Sinon, la barre d'attelage doit être
serrée avant d'être insérée :
Sortir le bouton rotatif et tourner à
fond dans le sens horaire.
Insertion de la barre d'attelage
Insérer la barre d'attelage serrée
dans le logement et pousser ferme‐
ment vers le haut jusqu'au déclic au‐
dible.
La poignée rotative revient automati‐
quement en position initiale et repose
sans jeu contre la barre d'attelage.9 Attention
Ne pas toucher la poignée rotative
lors de l'insertion.
Verrouiller la barre d'attelage en tour‐
nant la clé dans le sens horaire. En‐
lever la clé et fermer le volet de pro‐
tection.

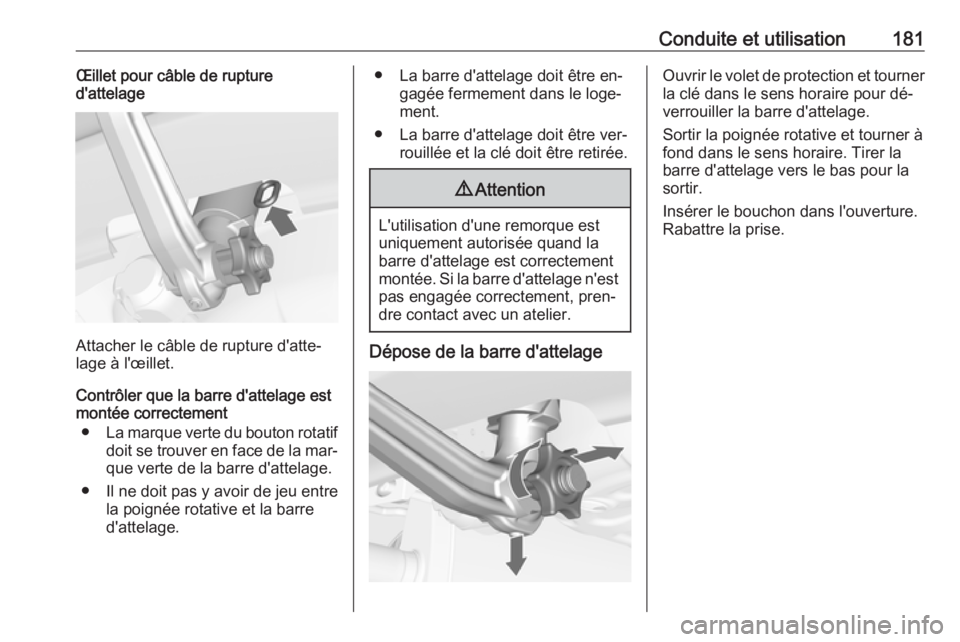

Conduite et utilisation181Œillet pour câble de rupture
d'attelage
Attacher le câble de rupture d'atte‐
lage à l'œillet.
Contrôler que la barre d'attelage est
montée correctement
● La marque verte du bouton rotatif
doit se trouver en face de la mar‐
que verte de la barre d'attelage.
● Il ne doit pas y avoir de jeu entre la poignée rotative et la barre
d'attelage.
● La barre d'attelage doit être en‐
gagée fermement dans le loge‐
ment.
● La barre d'attelage doit être ver‐ rouillée et la clé doit être retirée.9Attention
L'utilisation d'une remorque est
uniquement autorisée quand la
barre d'attelage est correctement
montée. Si la barre d'attelage n'est
pas engagée correctement, pren‐
dre contact avec un atelier.
Dépose de la barre d'attelage
Ouvrir le volet de protection et tourner
la clé dans le sens horaire pour dé‐
verrouiller la barre d'attelage.
Sortir la poignée rotative et tourner à fond dans le sens horaire. Tirer la
barre d'attelage vers le bas pour la
sortir.
Insérer le bouchon dans l'ouverture.
Rabattre la prise.

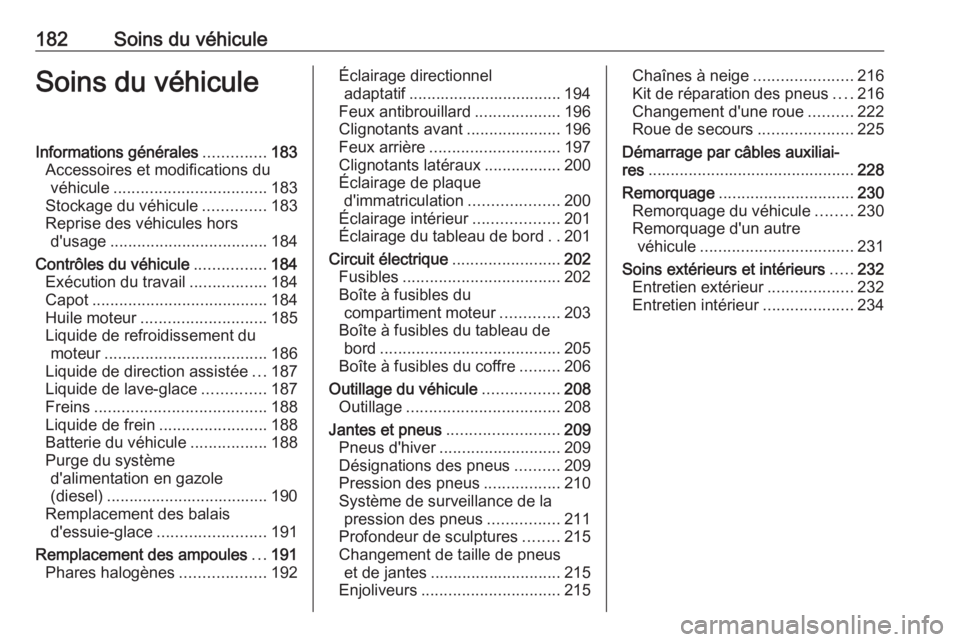

182Soins du véhiculeSoins du véhiculeInformations générales..............183
Accessoires et modifications du véhicule .................................. 183
Stockage du véhicule ..............183
Reprise des véhicules hors d'usage ................................... 184
Contrôles du véhicule ................184
Exécution du travail .................184
Capot ....................................... 184
Huile moteur ............................ 185
Liquide de refroidissement du moteur .................................... 186
Liquide de direction assistée ...187
Liquide de lave-glace ..............187
Freins ...................................... 188
Liquide de frein ........................188
Batterie du véhicule .................188
Purge du système d'alimentation en gazole
(diesel) .................................... 190
Remplacement des balais d'essuie-glace ........................ 191
Remplacement des ampoules ...191
Phares halogènes ...................192Éclairage directionnel
adaptatif .................................. 194
Feux antibrouillard ...................196
Clignotants avant .....................196
Feux arrière ............................. 197
Clignotants latéraux .................200
Éclairage de plaque d'immatriculation ....................200
Éclairage intérieur ...................201
Éclairage du tableau de bord ..201
Circuit électrique ........................202
Fusibles ................................... 202
Boîte à fusibles du compartiment moteur .............203
Boîte à fusibles du tableau de bord ........................................ 205
Boîte à fusibles du coffre .........206
Outillage du véhicule .................208
Outillage .................................. 208
Jantes et pneus ......................... 209
Pneus d'hiver ........................... 209
Désignations des pneus ..........209
Pression des pneus .................210
Système de surveillance de la pression des pneus ................211
Profondeur de sculptures ........215
Changement de taille de pneus et de jantes ............................. 215
Enjoliveurs ............................... 215Chaînes à neige......................216
Kit de réparation des pneus ....216
Changement d'une roue ..........222
Roue de secours .....................225
Démarrage par câbles auxiliai‐
res .............................................. 228
Remorquage .............................. 230
Remorquage du véhicule ........230
Remorquage d'un autre véhicule .................................. 231
Soins extérieurs et intérieurs .....232
Entretien extérieur ...................232
Entretien intérieur ....................234

Soins du véhicule183Informations générales
Accessoires et modifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine correspondant spécifiquement àvotre type de véhicule. Nous ne pou‐
vons porter aucun jugement sur la fia‐ bilité d'autres pièces, même si un
agrément officiel ou autre devait exister, et nous ne pouvons pas nonplus en répondre.
N'apporter aucune modification à
l'équipement électrique, par exemple
des modifications de la gestion élec‐
tronique (Chip-Tuning).Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Faire le plein de carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.
● Vérifier la protection antigel et anticorrosion du liquide de refroi‐
dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
première vitesse ou la marche ar‐rière ou bien placer le levier sé‐
lecteur sur P. Caler les roues du
véhicule.
● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Ne pas oublier que l'en‐
semble des systèmes ne fonc‐
tionne plus (par exemple l'alarme
antivol).
Remise en service
Quand le véhicule est remis en circu‐ lation :
● Rebrancher la borne négative de
la batterie. Activer l'électronique
des lève-vitres.
● Vérifier la pression des pneus.
● Remplir le réservoir de lave- glace.
● Vérifier le niveau d'huile du mo‐ teur.

184Soins du véhicule● Contrôler le niveau de liquide derefroidissement.
● Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur
la reprise des véhicules hors d'usage
et leur recyclage sur notre site. Ne
confier ce travail qu'à un centre de re‐ cyclage agréé.
Le recyclage des véhicules au gaz
doit être confié à un centre de service
agréé pour ce type de véhicules.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.
9 Danger
Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.

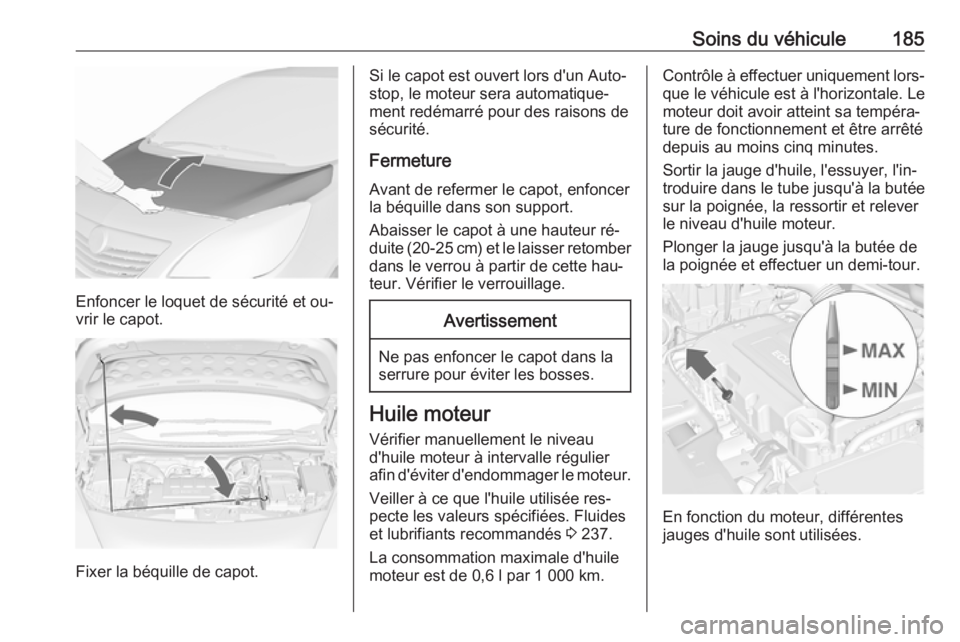

Soins du véhicule185
Enfoncer le loquet de sécurité et ou‐
vrir le capot.
Fixer la béquille de capot.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de sécurité.
Fermeture
Avant de refermer le capot, enfoncer la béquille dans son support.
Abaisser le capot à une hauteur ré‐
duite (20-25 cm) et le laisser retomber dans le verrou à partir de cette hau‐
teur. Vérifier le verrouillage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Vérifier manuellement le niveau
d'huile moteur à intervalle régulier afin d'éviter d'endommager le moteur.
Veiller à ce que l'huile utilisée res‐
pecte les valeurs spécifiées. Fluides
et lubrifiants recommandés 3 237.
La consommation maximale d'huile moteur est de 0,6 l par 1 000 km.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Lemoteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins cinq minutes.
Sortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever
le niveau d'huile moteur.
Plonger la jauge jusqu'à la butée de
la poignée et effectuer un demi-tour.
En fonction du moteur, différentes
jauges d'huile sont utilisées.

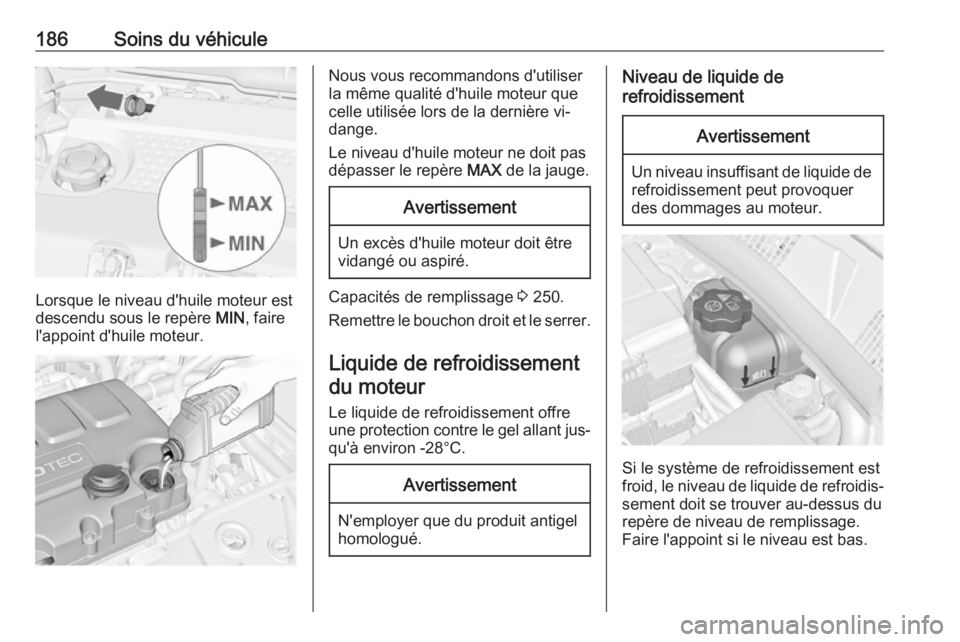

186Soins du véhicule
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
Nous vous recommandons d'utiliser
la même qualité d'huile moteur que celle utilisée lors de la dernière vi‐
dange.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré.
Capacités de remplissage 3 250.
Remettre le bouchon droit et le serrer.
Liquide de refroidissement du moteur
Le liquide de refroidissement offre
une protection contre le gel allant jus‐
qu'à environ -28°C.
Avertissement
N'employer que du produit antigel
homologué.
Niveau de liquide de
refroidissementAvertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.
Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère de niveau de remplissage.
Faire l'appoint si le niveau est bas.

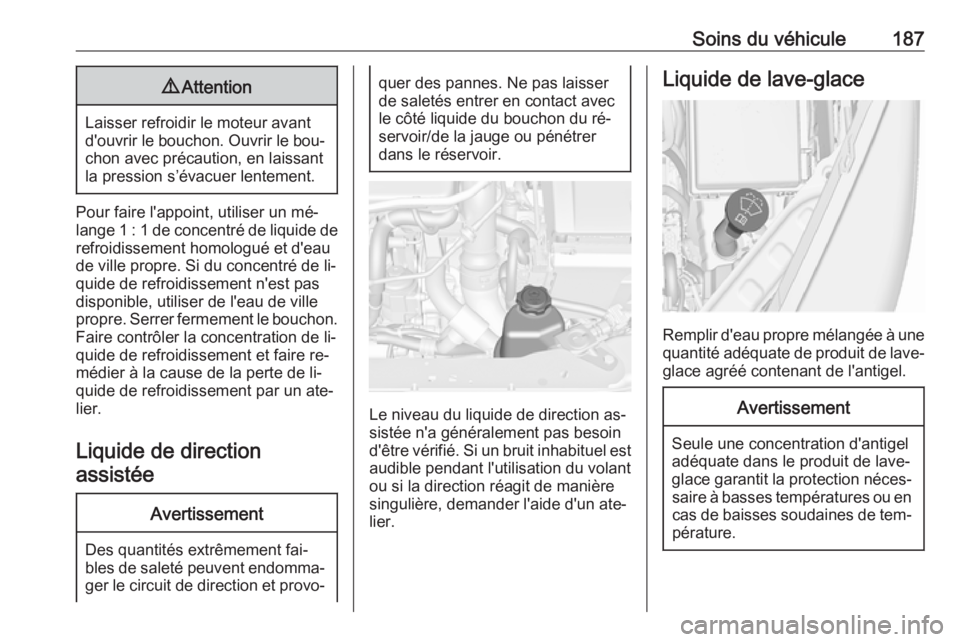

Soins du véhicule1879Attention
Laisser refroidir le moteur avant
d'ouvrir le bouchon. Ouvrir le bou‐ chon avec précaution, en laissant
la pression s’évacuer lentement.
Pour faire l'appoint, utiliser un mé‐
lange 1 : 1 de concentré de liquide de
refroidissement homologué et d'eau
de ville propre. Si du concentré de li‐
quide de refroidissement n'est pas
disponible, utiliser de l'eau de ville
propre. Serrer fermement le bouchon. Faire contrôler la concentration de li‐
quide de refroidissement et faire re‐
médier à la cause de la perte de li‐
quide de refroidissement par un ate‐
lier.
Liquide de direction assistée
Avertissement
Des quantités extrêmement fai‐
bles de saleté peuvent endomma‐ ger le circuit de direction et provo‐
quer des pannes. Ne pas laisser
de saletés entrer en contact avec
le côté liquide du bouchon du ré‐
servoir/de la jauge ou pénétrer
dans le réservoir.
Le niveau du liquide de direction as‐ sistée n'a généralement pas besoin
d'être vérifié. Si un bruit inhabituel est audible pendant l'utilisation du volant
ou si la direction réagit de manière
singulière, demander l'aide d'un ate‐
lier.
Liquide de lave-glace
Remplir d'eau propre mélangée à une
quantité adéquate de produit de lave-
glace agréé contenant de l'antigel.
Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou en cas de baisses soudaines de tem‐
pérature.

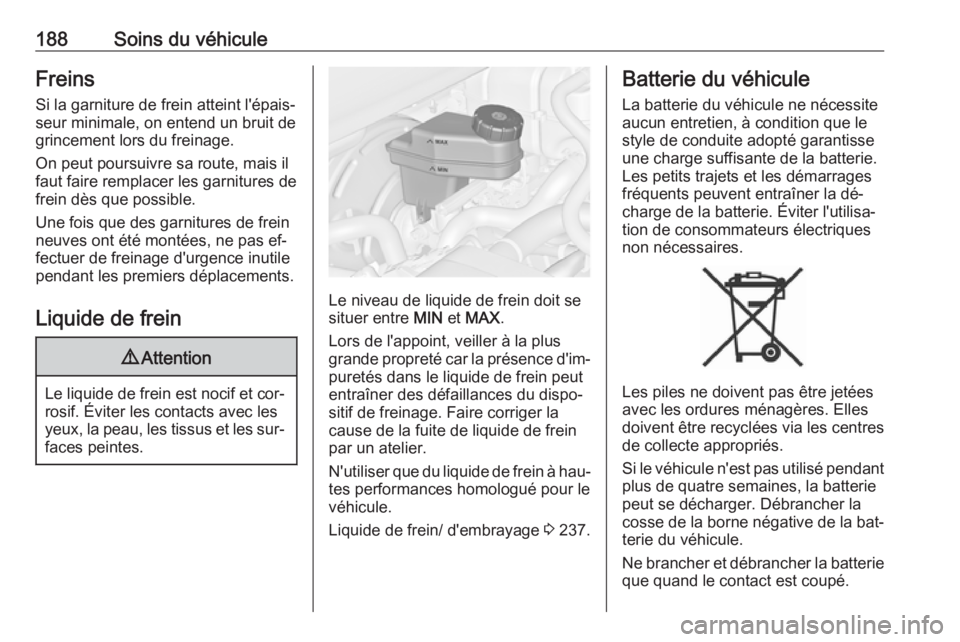

188Soins du véhiculeFreins
Si la garniture de frein atteint l'épais‐
seur minimale, on entend un bruit de
grincement lors du freinage.
On peut poursuivre sa route, mais il
faut faire remplacer les garnitures de
frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas ef‐
fectuer de freinage d'urgence inutile
pendant les premiers déplacements.
Liquide de frein9 Attention
Le liquide de frein est nocif et cor‐
rosif. Éviter les contacts avec les
yeux, la peau, les tissus et les sur‐
faces peintes.
Le niveau de liquide de frein doit se
situer entre MIN et MAX .
Lors de l'appoint, veiller à la plus
grande propreté car la présence d'im‐
puretés dans le liquide de frein peut
entraîner des défaillances du dispo‐
sitif de freinage. Faire corriger la
cause de la fuite de liquide de frein
par un atelier.
N'utiliser que du liquide de frein à hau‐ tes performances homologué pour le
véhicule.
Liquide de frein/ d'embrayage 3 237.
Batterie du véhicule
La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la dé‐
charge de la batterie. Éviter l'utilisa‐
tion de consommateurs électriques
non nécessaires.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Si le véhicule n'est pas utilisé pendant
plus de quatre semaines, la batterie
peut se décharger. Débrancher la
cosse de la borne négative de la bat‐ terie du véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
