OPEL MERIVA 2016 Manuel d'utilisation (in French)

Conduite et utilisation169
La trajectoire du véhicule est affichéeen fonction de l'angle de braquage.
La fonction peut être désactivée dans
le menu Réglages de l'affichage
d'informations. Personnalisation du
véhicule 3 118.
Symboles d'avertissement
Les symboles d'avertissement sont
indiqués comme des triangles 9 sur
l'image affichant les obstacles détec‐ tés par les capteurs arrière du sys‐ tème avancé d'assistance au station‐ nement.
Réglages d'affichage
Navi 650/Navi 950 : La luminosité
peut être réglée en appuyant d'abord
sur la bague extérieure du bouton
multifonction, puis en la tournant.
CD 600 : La luminosité peut être ré‐
glée en appuyant d'abord sur le bou‐
ton multifonction, puis en le réglant.
Désactivation
La caméra est désactivée lorsqu'une
certaine vitesse de marche arrière est dépassée ou si la marche arrière n'estplus engagée pendant environ
10 secondes.
La caméra arrière peut être activée
ou désactivée dans le menu
Réglages de l'affichage d'informa‐
tions. Personnalisation du véhicule
3 118.
Défaillance
Les messages de défaillance sont af‐ fichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.La caméra arrière peut ne pas fonc‐
tionner correctement si :
● La zone alentour est sombre.
● Le soleil ou le faisceau des pha‐ res se reflète directement dans la
lentille de la caméra.
● Du gel, de la neige, de la boue ou
tout autre matériau recouvre la
lentille de la caméra. Nettoyer la
lentille, la rincer à l'eau et l'es‐
suyer avec un chiffon doux.
● Le hayon n'est pas correctement fermé.
● L'arrière du véhicule est acci‐ denté.
● Il y a des changements de tem‐ pérature extrêmes.

170Conduite et utilisationCarburant
Carburant pour moteurs à essence
N'utiliser que des carburants se con‐
firmant à la norme européenne
EN 228 ou E DIN 51626-1 ou toute
autre norme équivalente.
Le moteur est capable de tourner avec du carburant contenant jusqu'à
10% d'éthanol (par exemple du E10).
Utiliser du carburant avec l'indice
d'octane recommandé 3 244.Avertissement
Ne pas utiliser de carburant ou
d'additifs pour carburant conte‐ nant des composés métalliques
tels que des additifs à base de
manganèse. Ceci peut endomma‐ ger le moteur.
Avertissement
L'utilisation de carburant non con‐
forme à EN 228 ou E DIN 51626-1, ou équivalent, peut produire dé‐
pôts ou endommager le moteur.
Avertissement
Du carburant à l'indice d'octane
trop bas peut entraîner une com‐
bustion incontrôlée et endomma‐
ger le moteur.
Carburant pour moteurs
diesel
N'utiliser que des carburants diesel
selon EN 590.
Dans les pays hors de la commu‐
nauté européenne, utiliser le carbu‐ rant Euro-diesel avec une teneur en
soufre inférieure à 50 ppm.
Avertissement
L'utilisation de carburant non con‐
forme à EN 590 ou similaire peut
entraîner une perte de puissance
du moteur, une usure plus impor‐
tante ou des dommages sur le mo‐
teur.
Ne pas utiliser du carburant diesel
marin, du mazout, de l'Aquazole ou
toute autre émulsion identique diesel-
eau. Il n'est pas autorisé de mélanger
le diesel avec des carburants pour
moteurs à essence afin de le diluer.
Carburant pour utilisationau gaz liquéfié
Le gaz de pétrole liquéfié est connu
sous l'acronyme GPL en français ou
LPG en anglais (liquefied petroleum
gas). Le GPL est également appelé
« Autogas » en anglais ou néerlan‐
dais.
Le GPL est principalement composé
de propane et de butane. L'indice
d'octane se situe entre 105 et 115, en
fonction de la proportion de butane.

Conduite et utilisation171Le GPL est stocké à l'état liquide sous
une pression de cinq à dix bars envi‐
ron.
Le point d'ébullition dépend de la
pression et du rapport de mélange. À la température ambiante, il se situe
entre -42 °C (propane pur) à -0,5 °C
(butane pur).Avertissement
Le système fonctionne à une tem‐
pérature ambiante comprise entre -8 °C et 100 °C environ.
Le fonctionnement parfait du système
GPL ne peut être garanti que si le gaz
liquéfié satisfait aux exigences mini‐
males de DIN EN 589.
Bouton de sélection de carburant
L'actionnement de LPG permet le
basculement entre les modes de fonctionnement à l'essence et au gaz de pétrole liquéfié dès que les para‐
mètres requis (température de liquide
de refroidissement et régime moteur
minimal) ont été atteints. Les exigen‐
ces sont généralement satisfaites en‐
viron après 60 secondes (en fonction
de la température extérieure) et le
premier enfoncement net de la pé‐
dale d'accélérateur. La LED 1 indi‐
que le mode de fonctionnement en cours.
1 arrêt:fonctionnement à l'es‐
sence1 clignote:contrôle des condi‐
tions du passage du
fonctionnement au
carburant à celui au
gaz de pétrole liquéfié. S'allume si les condi‐
tions sont remplies.1 allumé:fonctionnement au gaz
de pétrole liquéfié1 clignote
cinq fois
puis
s'éteint:le réservoir de gaz de
pétrole liquéfié est vide
ou le système de gaz
liquide est défectueux.
Un message d'avertis‐
sement est affiché au
centre d'informations
du conducteur.
Le mode de carburant sélectionné est mémorisé et réactivé au cycle d'allu‐
mage suivant si les conditions le per‐
mettent.
Dès que les réservoirs de gaz de pé‐ trole liquéfié sont vides, le mode es‐
sence est sélectionné jusqu'à ce que
le contact soit coupé.

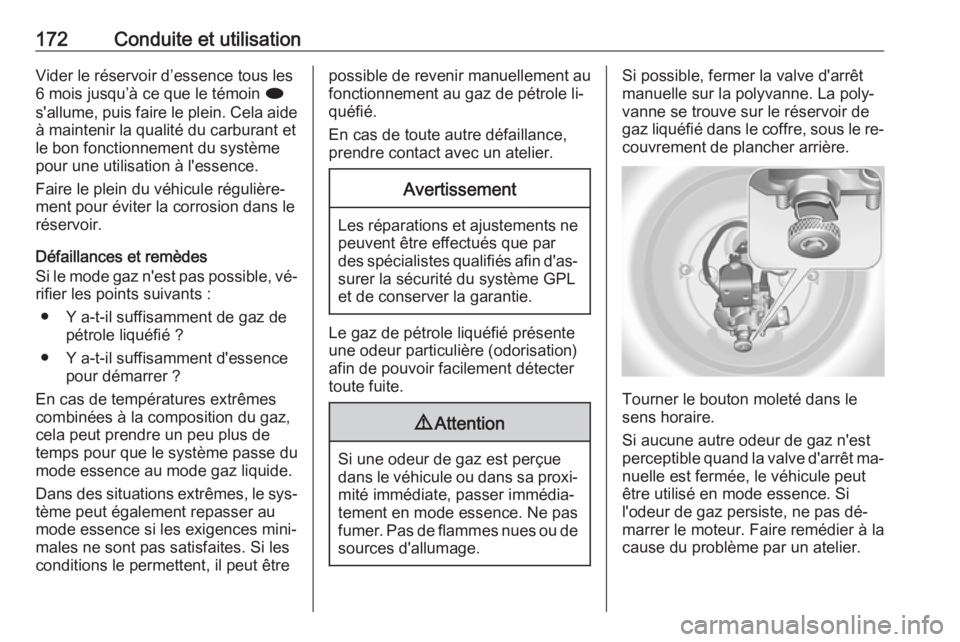

172Conduite et utilisationVider le réservoir d’essence tous les
6 mois jusqu’à ce que le témoin i
s'allume, puis faire le plein. Cela aide
à maintenir la qualité du carburant et le bon fonctionnement du système
pour une utilisation à l'essence.
Faire le plein du véhicule régulière‐
ment pour éviter la corrosion dans le
réservoir.
Défaillances et remèdes
Si le mode gaz n'est pas possible, vé‐ rifier les points suivants :
● Y a-t-il suffisamment de gaz de pétrole liquéfié ?
● Y a-t-il suffisamment d'essence pour démarrer ?
En cas de températures extrêmes
combinées à la composition du gaz,
cela peut prendre un peu plus de
temps pour que le système passe du
mode essence au mode gaz liquide.
Dans des situations extrêmes, le sys‐
tème peut également repasser au
mode essence si les exigences mini‐
males ne sont pas satisfaites. Si les
conditions le permettent, il peut êtrepossible de revenir manuellement au
fonctionnement au gaz de pétrole li‐
quéfié.
En cas de toute autre défaillance,
prendre contact avec un atelier.Avertissement
Les réparations et ajustements ne peuvent être effectués que par
des spécialistes qualifiés afin d'as‐
surer la sécurité du système GPL
et de conserver la garantie.
Le gaz de pétrole liquéfié présente
une odeur particulière (odorisation)
afin de pouvoir facilement détecter
toute fuite.
9 Attention
Si une odeur de gaz est perçue
dans le véhicule ou dans sa proxi‐
mité immédiate, passer immédia‐
tement en mode essence. Ne pas
fumer. Pas de flammes nues ou de sources d'allumage.
Si possible, fermer la valve d'arrêt
manuelle sur la polyvanne. La poly‐
vanne se trouve sur le réservoir de
gaz liquéfié dans le coffre, sous le re‐
couvrement de plancher arrière.
Tourner le bouton moleté dans le
sens horaire.
Si aucune autre odeur de gaz n'est
perceptible quand la valve d'arrêt ma‐
nuelle est fermée, le véhicule peut
être utilisé en mode essence. Si
l'odeur de gaz persiste, ne pas dé‐
marrer le moteur. Faire remédier à la
cause du problème par un atelier.

Conduite et utilisation173En cas d'utilisation de parkings sou‐
terrains, prière de suivre les instruc‐
tions de l'exploitant et de la législation
locale.
Remarque
En cas d'accident, couper le contact
et éteindre les feux. Fermer la vanne
d'arrêt manuelle sur la polyvanne.
Faire le plein9 Danger
Avant de faire le plein, couper le
contact ainsi que les chauffages externes avec chambres de com‐
bustion.
Lors du remplissage du réservoir, respecter les prescriptions d'utili‐
sation et de sécurité de la station-
service.
9 Danger
Le carburant est inflammable et
explosif. Ne pas fumer. Pas de
flamme nue ou de formation d'étin‐ celles.
Si une odeur de carburant se dé‐
gage dans le véhicule, faire immé‐ diatement remédier au problème
par un atelier.
Avertissement
En cas d'erreur de carburant, ne
pas mettre le contact.
La trappe à carburant se trouve sur le
côté arrière droit du véhicule.
La trappe de réservoir ne peut être
ouverte que si le véhicule est déver‐
rouillé. Tirer la trappe au niveau de la
cavité et l'ouvrir.
Pour ouvrir, tourner lentement le ca‐
puchon dans le sens inverse des ai‐
guilles d'une montre.

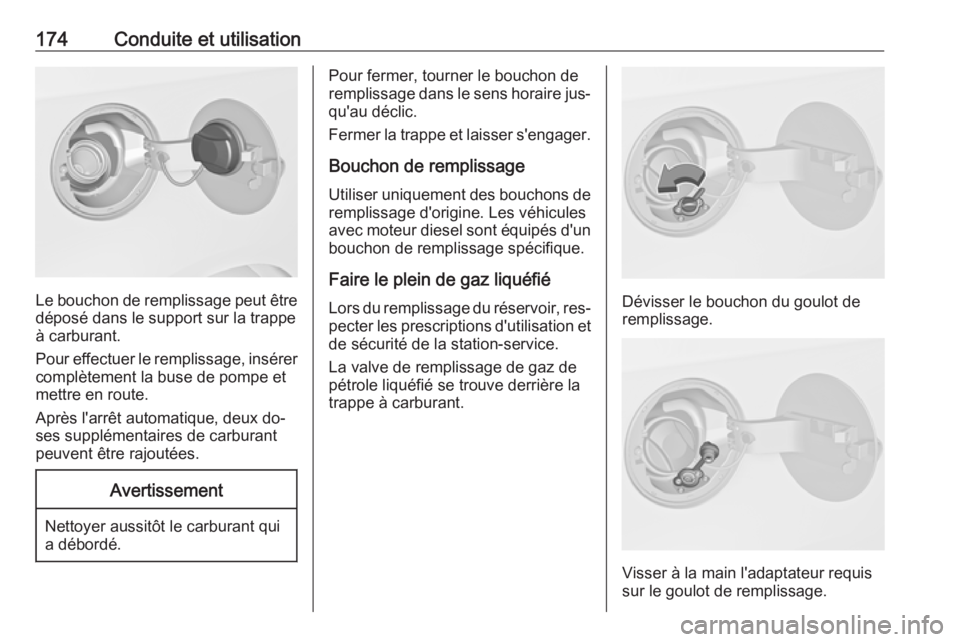

174Conduite et utilisation
Le bouchon de remplissage peut être
déposé dans le support sur la trappe
à carburant.
Pour effectuer le remplissage, insérer complètement la buse de pompe et
mettre en route.
Après l'arrêt automatique, deux do‐
ses supplémentaires de carburant
peuvent être rajoutées.
Avertissement
Nettoyer aussitôt le carburant qui
a débordé.
Pour fermer, tourner le bouchon de
remplissage dans le sens horaire jus‐ qu'au déclic.
Fermer la trappe et laisser s'engager.
Bouchon de remplissage
Utiliser uniquement des bouchons de remplissage d'origine. Les véhicules
avec moteur diesel sont équipés d'un
bouchon de remplissage spécifique.
Faire le plein de gaz liquéfié Lors du remplissage du réservoir, res‐pecter les prescriptions d'utilisation etde sécurité de la station-service.
La valve de remplissage de gaz de
pétrole liquéfié se trouve derrière la trappe à carburant.
Dévisser le bouchon du goulot de
remplissage.
Visser à la main l'adaptateur requis
sur le goulot de remplissage.

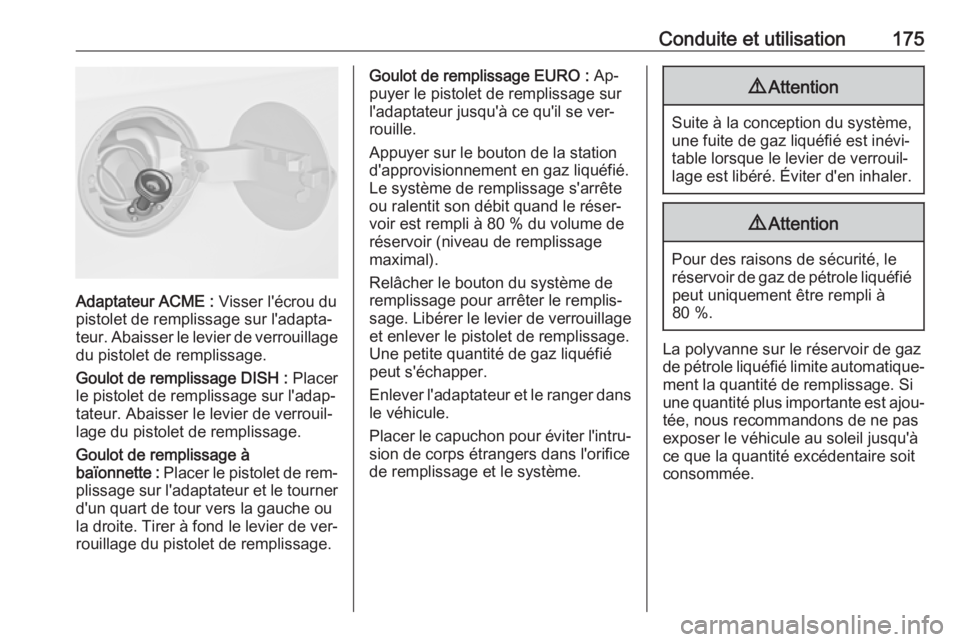

Conduite et utilisation175
Adaptateur ACME : Visser l'écrou du
pistolet de remplissage sur l'adapta‐
teur. Abaisser le levier de verrouillage du pistolet de remplissage.
Goulot de remplissage DISH : Placer
le pistolet de remplissage sur l'adap‐
tateur. Abaisser le levier de verrouil‐
lage du pistolet de remplissage.
Goulot de remplissage à
baïonnette : Placer le pistolet de rem‐
plissage sur l'adaptateur et le tourner d'un quart de tour vers la gauche ou
la droite. Tirer à fond le levier de ver‐
rouillage du pistolet de remplissage.
Goulot de remplissage EURO : Ap‐
puyer le pistolet de remplissage sur
l'adaptateur jusqu'à ce qu'il se ver‐
rouille.
Appuyer sur le bouton de la station
d'approvisionnement en gaz liquéfié.
Le système de remplissage s'arrête
ou ralentit son débit quand le réser‐
voir est rempli à 80 % du volume de réservoir (niveau de remplissage
maximal).
Relâcher le bouton du système de
remplissage pour arrêter le remplis‐
sage. Libérer le levier de verrouillage
et enlever le pistolet de remplissage. Une petite quantité de gaz liquéfié
peut s'échapper.
Enlever l'adaptateur et le ranger dans
le véhicule.
Placer le capuchon pour éviter l'intru‐
sion de corps étrangers dans l'orifice
de remplissage et le système.9 Attention
Suite à la conception du système,
une fuite de gaz liquéfié est inévi‐
table lorsque le levier de verrouil‐
lage est libéré. Éviter d'en inhaler.
9 Attention
Pour des raisons de sécurité, le
réservoir de gaz de pétrole liquéfié peut uniquement être rempli à
80 %.
La polyvanne sur le réservoir de gaz
de pétrole liquéfié limite automatique‐ ment la quantité de remplissage. Si
une quantité plus importante est ajou‐ tée, nous recommandons de ne pas
exposer le véhicule au soleil jusqu'à
ce que la quantité excédentaire soit
consommée.

176Conduite et utilisationAdaptateur de remplissage
Comme les systèmes de remplissage
ne sont pas standardisés, différents
adaptateurs sont nécessaires et peu‐ vent être obtenus auprès des Distri‐
buteurs / Partenaires Opel et auprès
des Réparateurs Agréés Opel.
Adaptateur ACME : Belgique, Allema‐
gne, Irlande, Luxembourg, Suisse
Adaptateur à baïonnette : Pays-Bas,
Norvège, Espagne, Royaume-Uni
Adaptateur EURO : Espagne
Adaptateur DISH : Bosnie-Herzégo‐
vine, Bulgarie, Danemark, Estonie,
France, Grèce, Italie, Croatie, Letto‐
nie, Lituanie, Macédoine, Autriche,
Pologne, Portugal, Roumanie,
Suède, Suisse, Serbie, Slovaquie,
Slovénie, République tchèque, Tur‐
quie, Ukraine, Hongrie
Consommation de
carburant - Émissions de
CO 2
La consommation de carburant (cycle combiné) du modèle Opel Meriva se
situe dans une plage comprise entre
7,4 et 3,7 l/100 km.

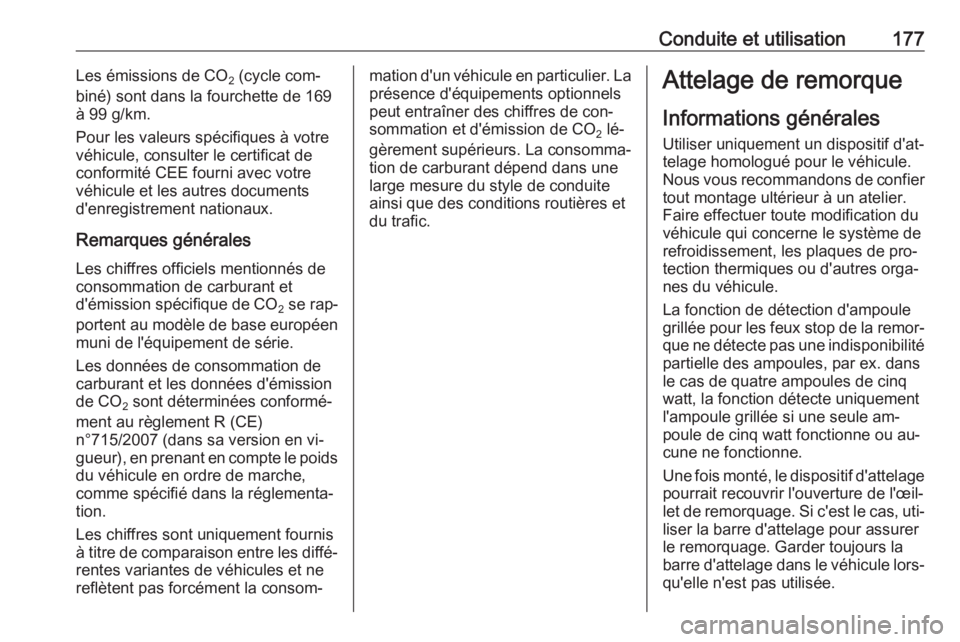

Conduite et utilisation177Les émissions de CO2 (cycle com‐
biné) sont dans la fourchette de 169
à 99 g/km.
Pour les valeurs spécifiques à votre
véhicule, consulter le certificat de
conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Remarques générales
Les chiffres officiels mentionnés de
consommation de carburant et
d'émission spécifique de CO 2 se rap‐
portent au modèle de base européen
muni de l'équipement de série.
Les données de consommation de
carburant et les données d'émission
de CO 2 sont déterminées conformé‐
ment au règlement R (CE)
n°715/2007 (dans sa version en vi‐
gueur), en prenant en compte le poids du véhicule en ordre de marche,
comme spécifié dans la réglementa‐
tion.
Les chiffres sont uniquement fournis
à titre de comparaison entre les diffé‐
rentes variantes de véhicules et ne
reflètent pas forcément la consom‐mation d'un véhicule en particulier. La
présence d'équipements optionnels
peut entraîner des chiffres de con‐
sommation et d'émission de CO 2 lé‐
gèrement supérieurs. La consomma‐
tion de carburant dépend dans une
large mesure du style de conduite
ainsi que des conditions routières et
du trafic.Attelage de remorque
Informations générales
Utiliser uniquement un dispositif d'at‐
telage homologué pour le véhicule.
Nous vous recommandons de confier
tout montage ultérieur à un atelier.
Faire effectuer toute modification du
véhicule qui concerne le système de
refroidissement, les plaques de pro‐
tection thermiques ou d'autres orga‐
nes du véhicule.
La fonction de détection d'ampoule
grillée pour les feux stop de la remor‐ que ne détecte pas une indisponibilitépartielle des ampoules, par ex. dans
le cas de quatre ampoules de cinq
watt, la fonction détecte uniquement
l'ampoule grillée si une seule am‐
poule de cinq watt fonctionne ou au‐
cune ne fonctionne.
Une fois monté, le dispositif d'attelage pourrait recouvrir l'ouverture de l'œil‐
let de remorquage. Si c'est le cas, uti‐
liser la barre d'attelage pour assurer
le remorquage. Garder toujours la
barre d'attelage dans le véhicule lors‐
qu'elle n'est pas utilisée.

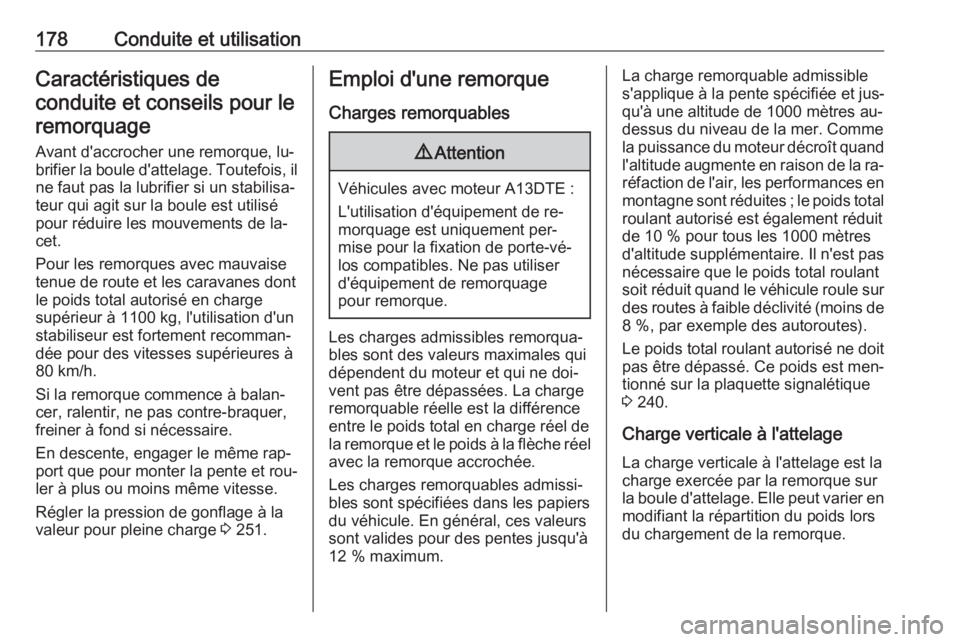

178Conduite et utilisationCaractéristiques deconduite et conseils pour le remorquage
Avant d'accrocher une remorque, lu‐
brifier la boule d'attelage. Toutefois, il
ne faut pas la lubrifier si un stabilisa‐
teur qui agit sur la boule est utilisé
pour réduire les mouvements de la‐
cet.
Pour les remorques avec mauvaise tenue de route et les caravanes dont
le poids total autorisé en charge
supérieur à 1100 kg, l'utilisation d'un stabiliseur est fortement recomman‐
dée pour des vitesses supérieures à
80 km/h.
Si la remorque commence à balan‐
cer, ralentir, ne pas contre-braquer,
freiner à fond si nécessaire.
En descente, engager le même rap‐
port que pour monter la pente et rou‐
ler à plus ou moins même vitesse.
Régler la pression de gonflage à la
valeur pour pleine charge 3 251.Emploi d'une remorque
Charges remorquables9 Attention
Véhicules avec moteur A13DTE :
L'utilisation d'équipement de re‐
morquage est uniquement per‐
mise pour la fixation de porte-vé‐
los compatibles. Ne pas utiliser
d'équipement de remorquage
pour remorque.
Les charges admissibles remorqua‐
bles sont des valeurs maximales qui
dépendent du moteur et qui ne doi‐
vent pas être dépassées. La charge
remorquable réelle est la différence
entre le poids total en charge réel de
la remorque et le poids à la flèche réel
avec la remorque accrochée.
Les charges remorquables admissi‐
bles sont spécifiées dans les papiers
du véhicule. En général, ces valeurs
sont valides pour des pentes jusqu'à
12 % maximum.
La charge remorquable admissible
s'applique à la pente spécifiée et jus‐ qu'à une altitude de 1000 mètres au-
dessus du niveau de la mer. Comme
la puissance du moteur décroît quand l'altitude augmente en raison de la ra‐
réfaction de l'air, les performances en montagne sont réduites ; le poids total roulant autorisé est également réduit
de 10 % pour tous les 1000 mètres
d'altitude supplémentaire. Il n'est pas
nécessaire que le poids total roulant
soit réduit quand le véhicule roule sur des routes à faible déclivité (moins de
8 %, par exemple des autoroutes).
Le poids total roulant autorisé ne doit pas être dépassé. Ce poids est men‐
tionné sur la plaquette signalétique
3 240.
Charge verticale à l'attelage
La charge verticale à l'attelage est la
charge exercée par la remorque sur
la boule d'attelage. Elle peut varier en modifiant la répartition du poids lors
du chargement de la remorque.
