Soins du véhicule209Véhicules avec roue de secours
Le cric et l'outillage du véhicule se
trouvent dans la niche de la roue de
secours située dans le coffre.
Jantes et pneus
État des pneus, état des jantes
Franchir les arêtes vives lentement et si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures inférieures à 7°C et devraient donc
être montés sur toutes les roues.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur se‐
lon la réglementation du pays.Désignations des pneus
Par exemple 195/65 R 15 91 H195:largeur des pneus, mm65:rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R:type de carcasse : RadialeRF:type : RunFlat15:diamètre des jantes, en pou‐
ces91:indice de capacité de charge
par exemple : 91 correspond à 615 kgH:indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse maximale de votre véhicule.
La vitesse maximale peut être at‐
teinte avec le poids à vide avec con‐
ducteur (75 kg) plus une charge utile

210Soins du véhiculede 125 kg. Des équipements option‐
nels peuvent réduire la vitesse maxi‐
male du véhicule.
Performances 3 246.
Pneus à sens de roulement
imposé
Les pneus directionnels doivent être
montés de telle sorte qu'ils tournent
dans le bon sens de rotation. Le sens de rotation correct est reconnaissable
au symbole (p.ex. une flèche) placé
sur le flanc du pneu.
Pression des pneus
Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec sys‐
tème de surveillance de la pression
des pneus.
Dévisser le capuchon de la valve.
Pression des pneus 3 251.
L'étiquette d'informations de pression
des pneus sur le cadre de porte de
droite indique l'équipement pneuma‐
tique d'origine du véhicule et les pres‐ sions de gonflage correspondantes.
Les données de pression de gonflage
se rapportent aux pneus froids. Elles
s'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
La pression de gonflage ECO sert à
atteindre la plus faible consommation de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir une valeur de pression des pneus
correcte, appliquer la procédure ci- après :
1. Identifier l'appellation du moteur. Caractéristiques du moteur
3 244.
2. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de
pneus possibles 3 251.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du
bon réglage de la pression des
pneus.

Soins du véhicule2119Attention
Un gonflage insuffisant peut pro‐
voquer un échauffement considé‐
rable du pneu ainsi que des dom‐
mages internes entraînant le dé‐
collement de la bande de roule‐
ment et même l'éclatement du
pneu à grande vitesse.
Si la pression de gonflage doit être
réduite ou augmentée sur un véhicule
avec système de surveillance de la
pression des pneus, couper le con‐
tact.
Importance de la température La pression des pneus dépend de la
température du pneu. Pendant la
conduite, la pression et la tempéra‐
ture des pneus augmentent. Les va‐
leurs de pression des pneus données sur l'étiquette d'informations et dans
le tableau de pression des pneus sont
valables pour les pneus à froid, c'est- à-dire à 20 °C.
La pression augmente de près de
10 kPa pour une augmentation de
température de 10 °C. Cet élément
doit être pris en compte lors de la vé‐
rification de pneus chauds.
La valeur de la pression de gonflage
affichée sur le centre d'informations
du conducteur indique la pression
réelle des pneus. Un pneu refroidi in‐
diquera une valeur réduite, ce qui ne
doit pas nécessairement être inter‐
prété comme le signe d'une fuite d'air.
Système de surveillance dela pression des pneus
Le système de surveillance de la
pression des pneus surveille la pres‐
sion des quatre pneus une fois par
minute quand la vitesse du véhicule
dépasse une certaine limite.Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de basse
pression des pneus et ne rem‐
place pas l'entretien régulier des
pneus par le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de sur‐
veillance de la pression des pneus
constitue une obligation légale, l'uti‐
lisation de roues sans capteurs de
pression invalide l'homologation du
type de véhicule.
Les pressions de gonflage actuelles
des pneus peuvent être affichées
dans le Menu informations véhicule
du centre d'informations du conduc‐
teur.

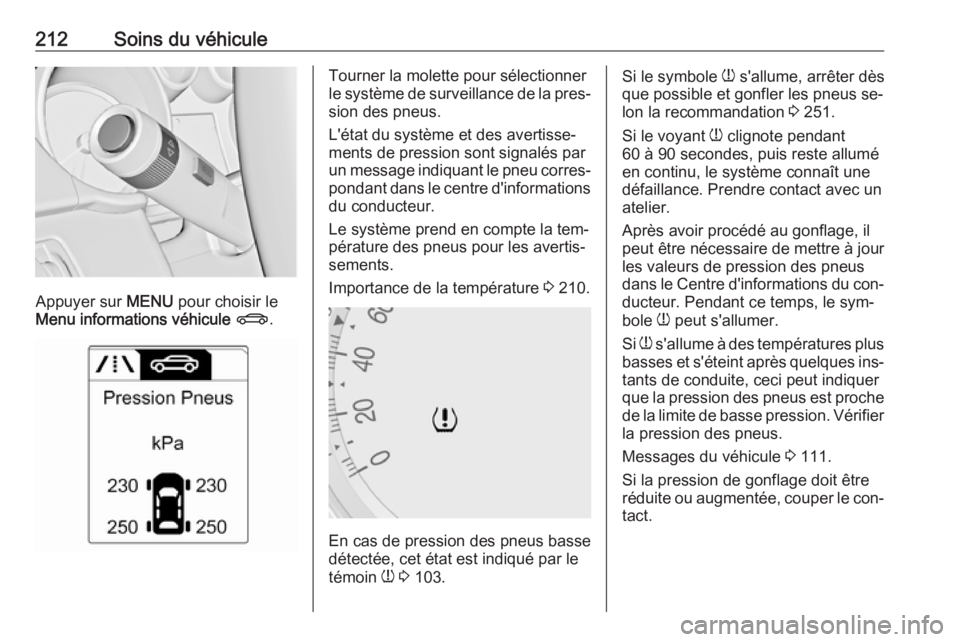

Le menu peut être sélectionné à l'aide des boutons sur la manette des cli‐gnotants.

212Soins du véhicule
Appuyer sur MENU pour choisir le
Menu informations véhicule X .
Tourner la molette pour sélectionner
le système de surveillance de la pres‐
sion des pneus.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message indiquant le pneu corres‐ pondant dans le centre d'informations
du conducteur.
Le système prend en compte la tem‐
pérature des pneus pour les avertis‐
sements.
Importance de la température 3 210.
En cas de pression des pneus basse
détectée, cet état est indiqué par le
témoin w 3 103.
Si le symbole
w s'allume, arrêter dès
que possible et gonfler les pneus se‐
lon la recommandation 3 251.
Si le voyant w clignote pendant
60 à 90 secondes, puis reste allumé
en continu, le système connaît une
défaillance. Prendre contact avec un
atelier.
Après avoir procédé au gonflage, il
peut être nécessaire de mettre à jour
les valeurs de pression des pneus
dans le Centre d'informations du con‐ ducteur. Pendant ce temps, le sym‐
bole w peut s'allumer.
Si w s'allume à des températures plus
basses et s'éteint après quelques ins‐ tants de conduite, ceci peut indiquer
que la pression des pneus est proche
de la limite de basse pression. Vérifier
la pression des pneus.
Messages du véhicule 3 111.
Si la pression de gonflage doit être
réduite ou augmentée, couper le con‐ tact.

Soins du véhicule213Monter uniquement des roues dotées
de capteurs de pression ; dans le cas
contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.
Une roue de secours temporaire n'est pas équipée de capteurs de pression.
Le système de surveillance de la
pression des pneus n'est pas opéra‐
tionnel avec ces roues. Le témoin w
s'allume. Le système reste opération‐ nel pour les trois autres roues.
L'utilisation de kits de réparation de
pneu du type liquide disponibles dans
le commerce peut entraver le fonc‐
tionnement du système. Des kits de
réparation approuvés par l'usine peu‐ vent être utilisés.
Le fonctionnement de dispositifs élec‐
troniques ou la proximité d'installa‐
tions utilisant des fréquences d'ondes
identiques peuvent perturber le sys‐
tème de surveillance de la pression
des pneus.
À chaque remplacement des pneus
les capteurs du système de surveil‐
lance de la pression des pneus doi‐ vent être démontés et faire l'objet d'un
entretien. Pour le capteur à visser :remplacer l'obus de valve et le joint
d'étanchéité. Pour le capteur à cli‐
pser : remplacer l'intégralité du corps
de valve.
État de charge du véhicule Régler la pression des pneus en fonc‐
tion de l'état de la charge, conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression
des pneus 3 251, puis sélectionner
le réglage approprié dans le menu
Charge du pneu du centre d'informa‐
tions du conducteur, Menu
informations véhicule 3 105. Ce ré‐
glage sert de référence pour les aver‐ tissements relatifs à la pression des
pneus.
Le menu Charge du pneu s'affiche
uniquement si le véhicule est à l'arrêt et que le frein de stationnement est
appliqué. Sur les véhicules dotés
d'une boîte automatique, le levier sé‐
lecteur doit être en position P.
Sélectionner :
● Léger pour une pression de con‐
fort jusqu'à 3 personnes.
● Eco pour une pression Eco jus‐
qu'à 3 personnes.
● Max pour une pleine charge.
Processus de correspondance
des capteurs de pression des
pneus
Chaque capteur de pression des
pneus possède un code d'identifica‐
tion unique. Le code d'identification
doit correspondre à une nouvelle po‐
sition des roues après une permuta‐
tion des roues ou un échange du jeu

214Soins du véhiculede roues complet et si un ou plusieurscapteurs de pression des pneus ont
été remplacés. Le processus de cor‐ respondance des capteurs de pres‐sion des pneus doit également être
effectué après avoir remplacé une
roue de secours par une roue de
route contenant le capteur de pres‐
sion du pneu.
Le témoin de dysfonctionnement w et
le message ou le code d'avertisse‐
ment doivent disparaître lors du cycle
d'allumage suivant. On fait corres‐
pondre les capteurs aux positions des
roues à l'aide d'un outil de réappren‐
tissage, dans l'ordre suivant : roue
avant gauche, roue avant droite, roue arrière droite, roue arrière gauche. Le
clignotant de la position active ac‐
tuelle s'allume jusqu'à ce que le cap‐
teur soit apparié.
Consulter un atelier pour un service
ou pour acheter un outil de réappren‐ tissage. Il faut deux minutes pour ap‐
parier la première position de pneu/
roue et cinq minutes en tout pour ap‐
parier les quatre positions de pneu/roue. Si cela dure plus longtemps, le
processus de correspondance s'ar‐
rête et doit être redémarré.
Le processus de correspondance des
capteurs de pression des pneus est le suivant :
1. Serrer le frein de stationnement.2. Mettez le contact.
3. Sur les véhicules dotés d'une boîte de vitesses automatique :
régler le levier sélecteur sur P.
Sur les véhicules avec boîte ma‐
nuelle : sélectionner Neutre.
4. Appuyer sur MENU sur le levier
de clignotants pour sélectionner
Menu informations véhicule au
centre d'informations du conduc‐
teur.
5. Tourner la molette pour atteindre le menu de pression des pneus.
6. Appuyer sur SET/CLR pour lan‐
cer le processus d'appariement
de capteur. Un message deman‐
dant d'accepter le processus doit
s'afficher.7. Appuyer à nouveau sur SET/CLR pour confirmer la sélec‐
tion. L'avertisseur sonore retentit
deux fois pour indiquer que le ré‐
cepteur se trouve en mode de
réapprentissage.
8. Commencer par la roue avant gauche.
9. Placer l'outil de réapprentissage contre le flanc du pneu, à côté de
la tige de valve. Appuyer ensuite
sur le bouton pour activer le cap‐
teur de pression des pneus. Un
signal de l'avertisseur sonore et
une brève activation de tous les
clignotants confirment que le
code d'identification du capteur
correspond à cette position de
roue.
10. Passer à la roue avant du côté droit et répéter la procédure de
l'étape 9.
11. Passer à la roue arrière du côté droit et répéter la procédure de
l'étape 9.
12. Passer à la roue arrière du côté gauche et répéter la procédure de
l'étape 9. L'avertisseur sonore re‐
tentit deux fois pour indiquer que

Soins du véhicule215le code d'identification du capteura été apparié à la roue arrière gau‐che et que le processus de cor‐
respondance des capteurs de
pression des pneus n'est plus ac‐ tif.
13. Couper le contact.
14. Amener les quatre pneus au ni‐ veau de pression recommandé,
comme indiqué sur l'étiquette d'in‐
formation de pression des pneus.
15. S'assurer que l'état de charge du pneu est défini conformément à lapression sélectionnée 3 105.
Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir
d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).
Pour des raisons de sécurité, il est re‐ commandé de ne pas dépasser un
écart de plus de 2 mm entre les pro‐
fondeurs de sculpture de pneu d'un
même essieu.
La profondeur minimale de sculpture légalement autorisée (1,6 mm) est at‐
teinte lorsque le profil est usé jus‐
qu'au repère d'usure (TWI = Tread
Wear Indicator). La position des re‐
pères d'usure est indiquée par des
marques sur les flancs du pneu.
Si l'usure est plus importante à l'avant
qu'à l'arrière, permuter régulièrement les roues avant avec les roues ar‐
rière. S'assurer que le sens de rota‐
tion des roues reste le même.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.
Changement de taille de
pneus et de jantes
En cas d'utilisation de taille de pneus
autre que celle montée d'origine, il
faut, le cas échéant, reprogrammer le
compteur de vitesse électronique
ainsi que la pression de gonflage no‐
minale et procéder à d'autres modifi‐
cations du véhicule.
Après avoir changé de taille de pneu, faire remplacer l'étiquette de pression
de gonflage.9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à tou‐
tes les exigences concernant chaque
combinaison roue et pneu.

216Soins du véhiculeSi des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Jantes en acier : Si des boulons de
blocage de roue sont utilisés, ne pas
poser d'enjoliveurs.

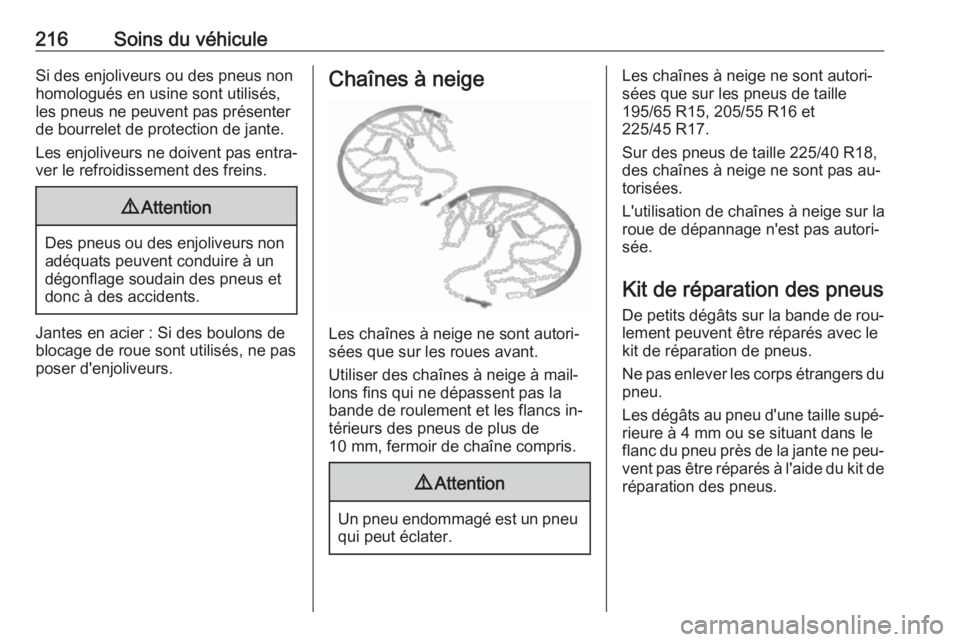

Chaînes à neige
Les chaînes à neige ne sont autori‐
sées que sur les roues avant.
Utiliser des chaînes à neige à mail‐
lons fins qui ne dépassent pas la
bande de roulement et les flancs in‐
térieurs des pneus de plus de
10 mm, fermoir de chaîne compris.
9 Attention
Un pneu endommagé est un pneu
qui peut éclater.
Les chaînes à neige ne sont autori‐
sées que sur les pneus de taille
195/65 R15, 205/55 R16 et
225/45 R17.
Sur des pneus de taille 225/40 R18,
des chaînes à neige ne sont pas au‐
torisées.
L'utilisation de chaînes à neige sur la roue de dépannage n'est pas autori‐
sée.
Kit de réparation des pneus
De petits dégâts sur la bande de rou‐ lement peuvent être réparés avec le
kit de réparation de pneus.
Ne pas enlever les corps étrangers du
pneu.
Les dégâts au pneu d'une taille supé‐
rieure à 4 mm ou se situant dans le
flanc du pneu près de la jante ne peu‐
vent pas être réparés à l'aide du kit de réparation des pneus.

Soins du véhicule2179Attention
Ne pas dépasser 80 km/h.
Ne pas utiliser pendant une pé‐
riode prolongée.
La tenue de route et la conduite du véhicule peuvent être altérées.
En cas de crevaison de pneu :
Serrer le frein de stationnement, en‐
gager la 1ère, la marche arrière ou
placer le levier sélecteur sur P.
Le kit de réparation des pneus est ar‐
rimé dans le coffre.
Selon l'équipement, le kit de répara‐
tion des pneus se trouve dans un
compartiment de la paroi latérale
droite ou sous le plancher.

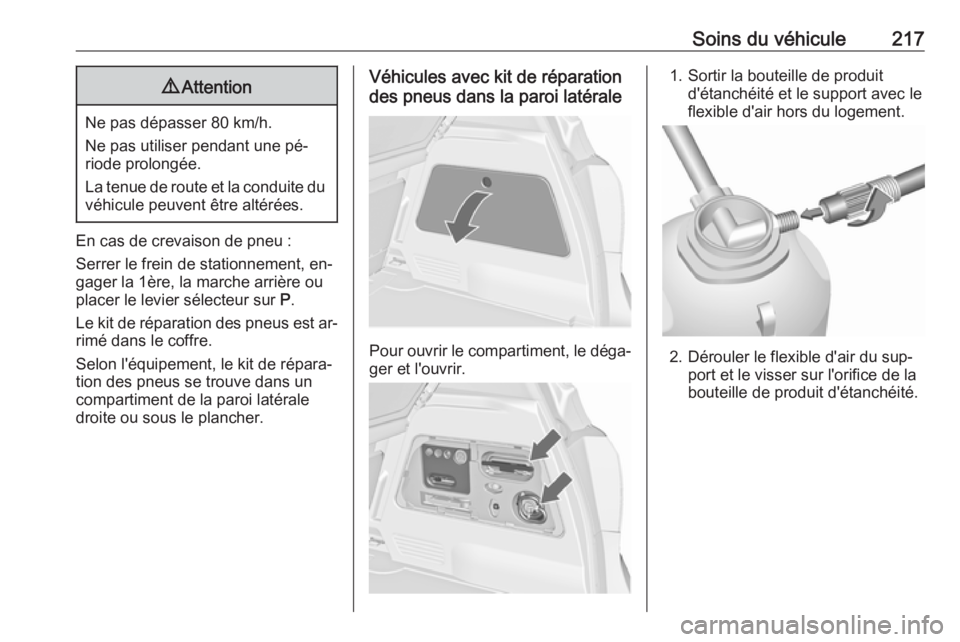

Véhicules avec kit de réparation
des pneus dans la paroi latérale
Pour ouvrir le compartiment, le déga‐ ger et l'ouvrir.
1. Sortir la bouteille de produit d'étanchéité et le support avec leflexible d'air hors du logement.
2. Dérouler le flexible d'air du sup‐ port et le visser sur l'orifice de la
bouteille de produit d'étanchéité.

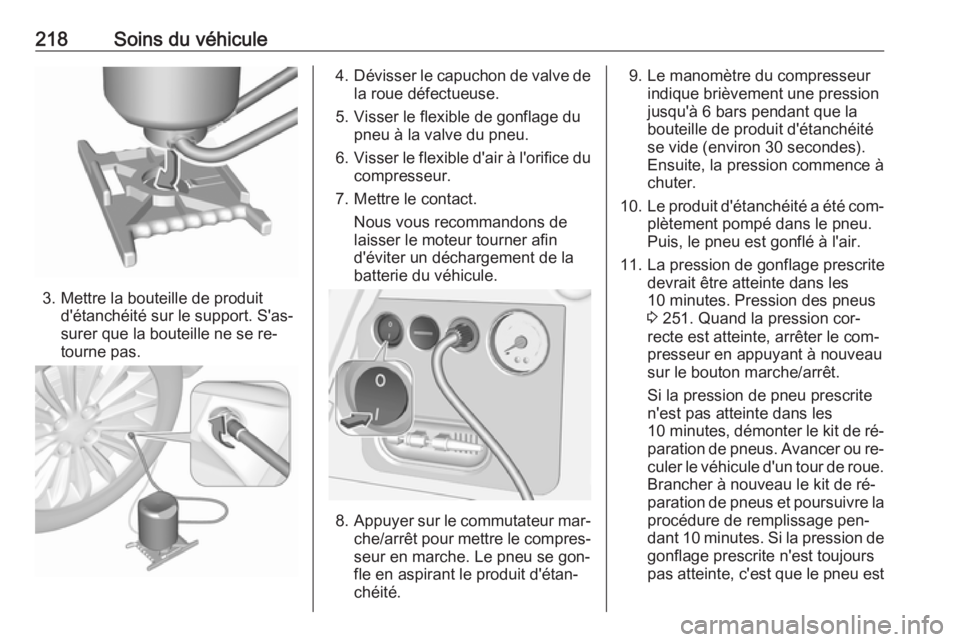

218Soins du véhicule
3. Mettre la bouteille de produitd'étanchéité sur le support. S'as‐
surer que la bouteille ne se re‐
tourne pas.
4. Dévisser le capuchon de valve de
la roue défectueuse.
5. Visser le flexible de gonflage du pneu à la valve du pneu.
6. Visser le flexible d'air à l'orifice du
compresseur.
7. Mettre le contact. Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie du véhicule.
8. Appuyer sur le commutateur mar‐
che/arrêt pour mettre le compres‐
seur en marche. Le pneu se gon‐
fle en aspirant le produit d'étan‐
chéité.
9. Le manomètre du compresseur indique brièvement une pression
jusqu'à 6 bars pendant que la
bouteille de produit d'étanchéité
se vide (environ 30 secondes).
Ensuite, la pression commence à
chuter.
10. Le produit d'étanchéité a été com‐
plètement pompé dans le pneu.
Puis, le pneu est gonflé à l'air.
11. La pression de gonflage prescrite devrait être atteinte dans les
10 minutes. Pression des pneus
3 251. Quand la pression cor‐
recte est atteinte, arrêter le com‐
presseur en appuyant à nouveau
sur le bouton marche/arrêt.
Si la pression de pneu prescrite
n'est pas atteinte dans les
10 minutes , démonter le kit de ré‐
paration de pneus. Avancer ou re‐
culer le véhicule d'un tour de roue. Brancher à nouveau le kit de ré‐paration de pneus et poursuivre la procédure de remplissage pen‐
dant 10 minutes. Si la pression de gonflage prescrite n'est toujours
pas atteinte, c'est que le pneu est
