Auton hoito189

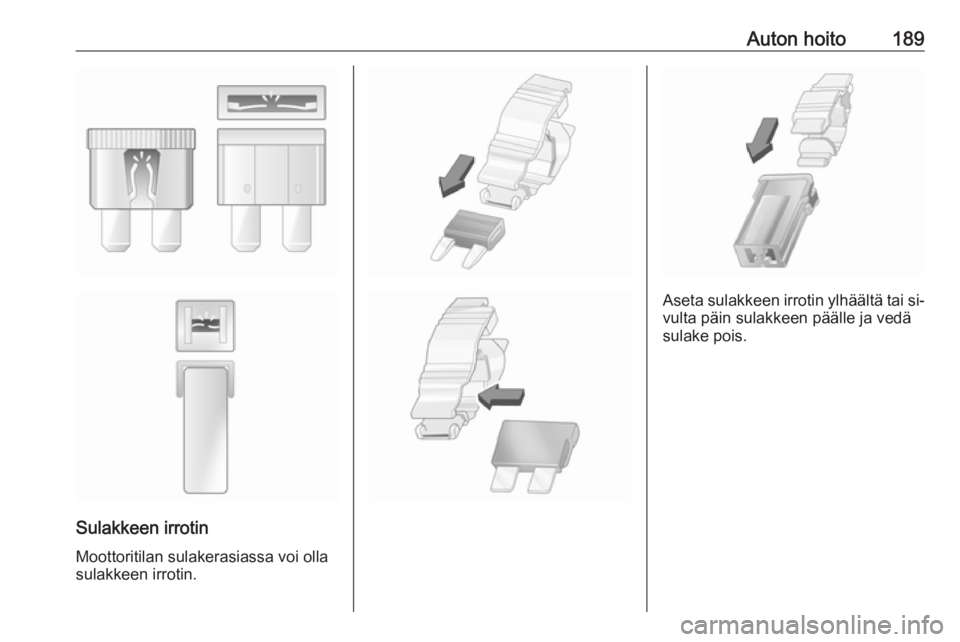

Sulakkeen irrotinMoottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä tai si‐
vulta päin sulakkeen päälle ja vedä
sulake pois.

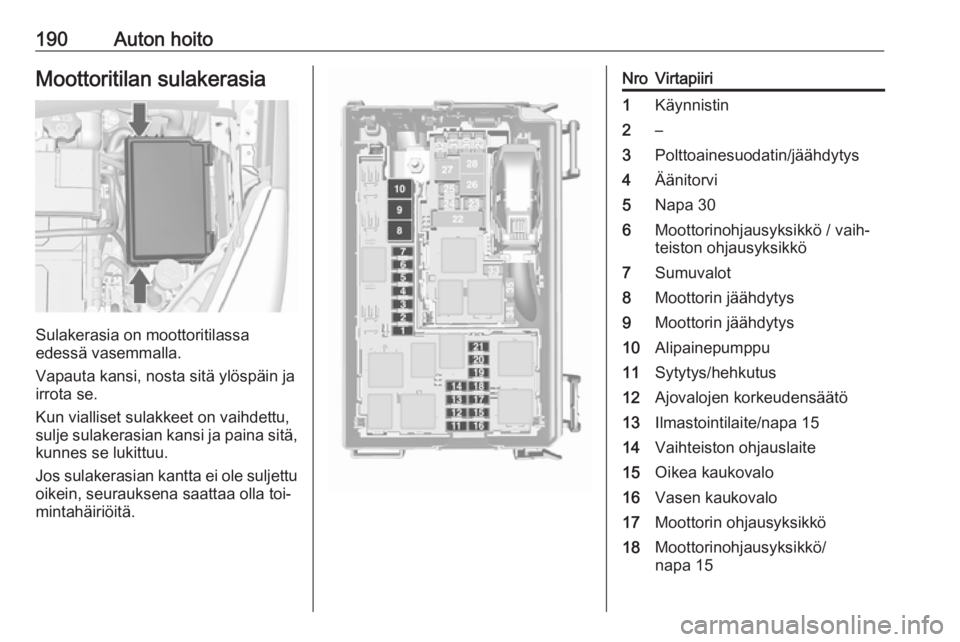

190Auton hoitoMoottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta kansi, nosta sitä ylöspäin ja
irrota se.
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriöitä.
NroVirtapiiri1Käynnistin2–3Polttoainesuodatin/jäähdytys4Äänitorvi5Napa 306Moottorinohjausyksikkö / vaih‐
teiston ohjausyksikkö7Sumuvalot8Moottorin jäähdytys9Moottorin jäähdytys10Alipainepumppu11Sytytys/hehkutus12Ajovalojen korkeudensäätö13Ilmastointilaite/napa 1514Vaihteiston ohjauslaite15Oikea kaukovalo16Vasen kaukovalo17Moottorin ohjausyksikkö18Moottorinohjausyksikkö/
napa 15

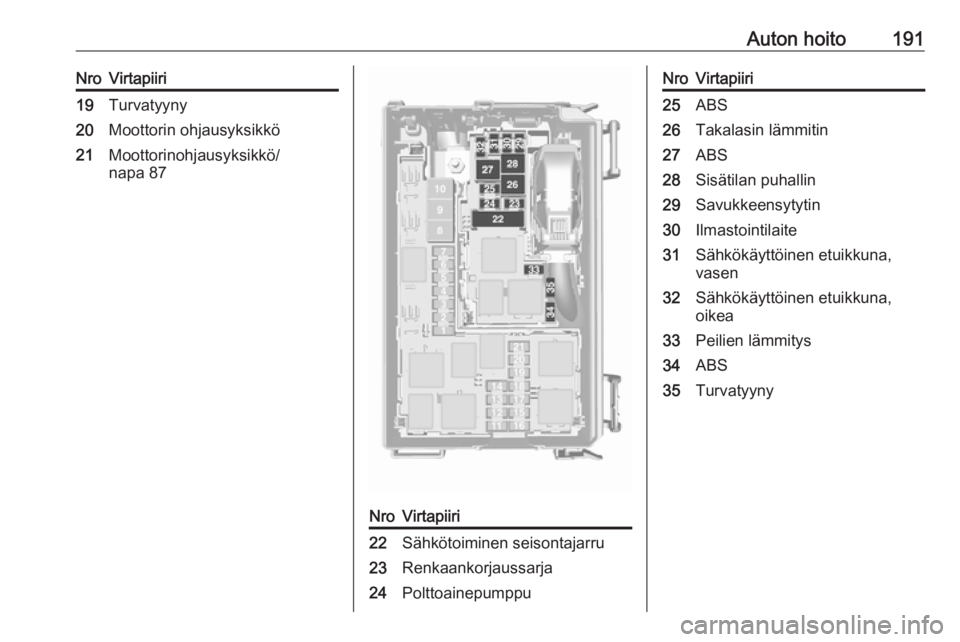

Auton hoito191NroVirtapiiri19Turvatyyny20Moottorin ohjausyksikkö21Moottorinohjausyksikkö/
napa 87NroVirtapiiri22Sähkötoiminen seisontajarru23Renkaankorjaussarja24PolttoainepumppuNroVirtapiiri25ABS26Takalasin lämmitin27ABS28Sisätilan puhallin29Savukkeensytytin30Ilmastointilaite31Sähkökäyttöinen etuikkuna,
vasen32Sähkökäyttöinen etuikkuna,
oikea33Peilien lämmitys34ABS35Turvatyyny

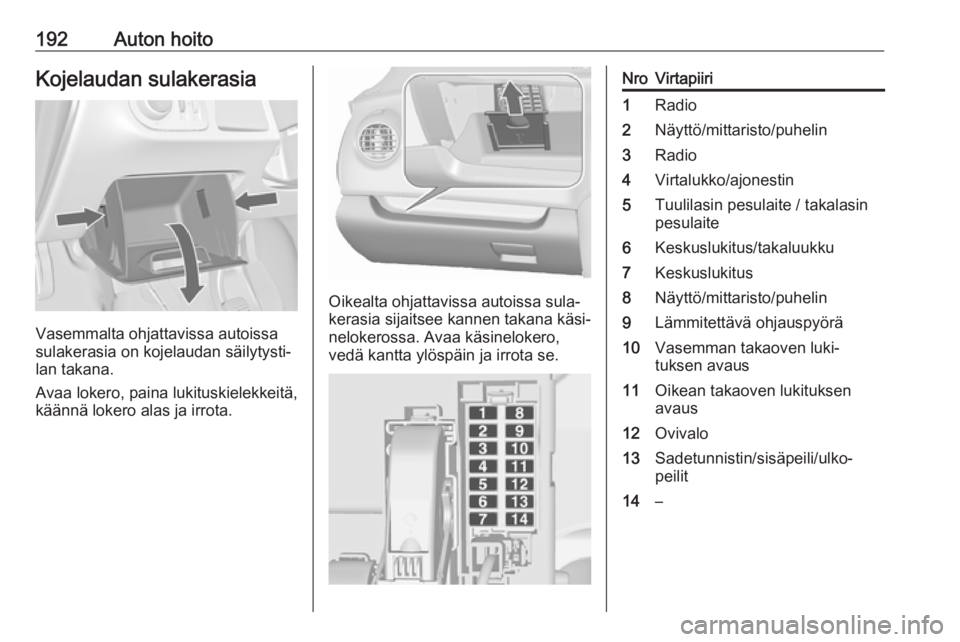

192Auton hoitoKojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa lokero, paina lukituskielekkeitä,
käännä lokero alas ja irrota.
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa käsinelokero,
vedä kantta ylöspäin ja irrota se.
NroVirtapiiri1Radio2Näyttö/mittaristo/puhelin3Radio4Virtalukko/ajonestin5Tuulilasin pesulaite / takalasin
pesulaite6Keskuslukitus/takaluukku7Keskuslukitus8Näyttö/mittaristo/puhelin9Lämmitettävä ohjauspyörä10Vasemman takaoven luki‐
tuksen avaus11Oikean takaoven lukituksen
avaus12Ovivalo13Sadetunnistin/sisäpeili/ulko‐
peilit14–

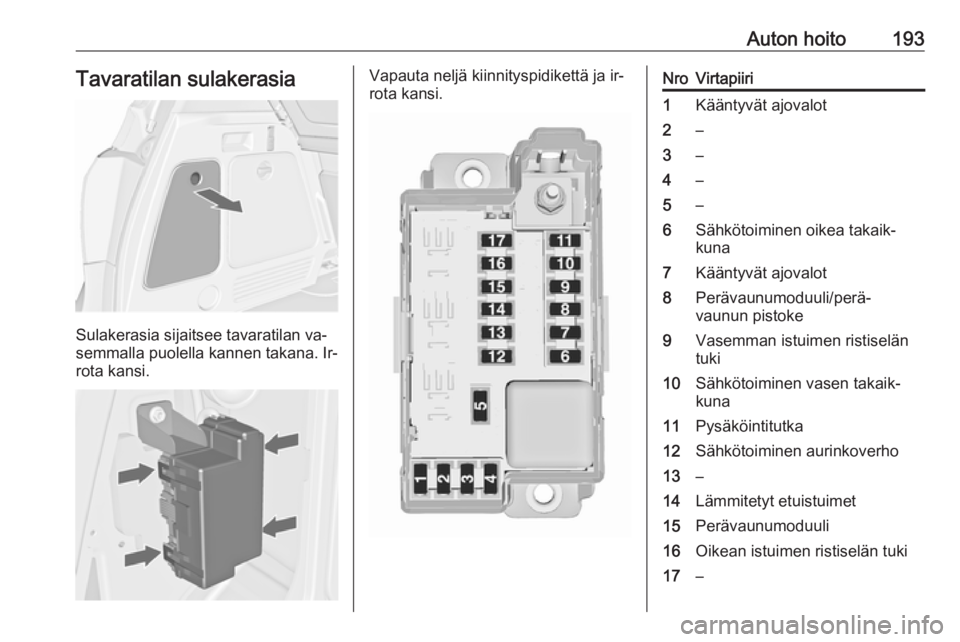

Auton hoito193Tavaratilan sulakerasia
Sulakerasia sijaitsee tavaratilan va‐
semmalla puolella kannen takana. Ir‐
rota kansi.
Vapauta neljä kiinnityspidikettä ja ir‐
rota kansi.NroVirtapiiri1Kääntyvät ajovalot2–3–4–5–6Sähkötoiminen oikea takaik‐
kuna7Kääntyvät ajovalot8Perävaunumoduuli/perä‐
vaunun pistoke9Vasemman istuimen ristiselän
tuki10Sähkötoiminen vasen takaik‐
kuna11Pysäköintitutka12Sähkötoiminen aurinkoverho13–14Lämmitetyt etuistuimet15Perävaunumoduuli16Oikean istuimen ristiselän tuki17–

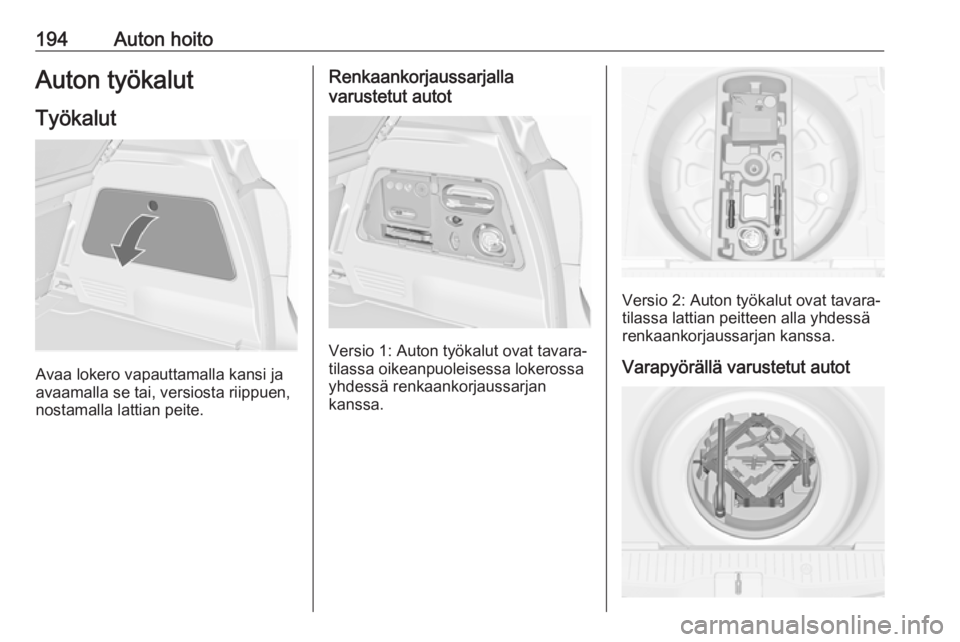

194Auton hoitoAuton työkalutTyökalut
Avaa lokero vapauttamalla kansi ja
avaamalla se tai, versiosta riippuen,
nostamalla lattian peite.
Renkaankorjaussarjalla
varustetut autot
Versio 1: Auton työkalut ovat tavara‐
tilassa oikeanpuoleisessa lokerossa
yhdessä renkaankorjaussarjan
kanssa.
Versio 2: Auton työkalut ovat tavara‐
tilassa lattian peitteen alla yhdessä
renkaankorjaussarjan kanssa.
Varapyörällä varustetut autot

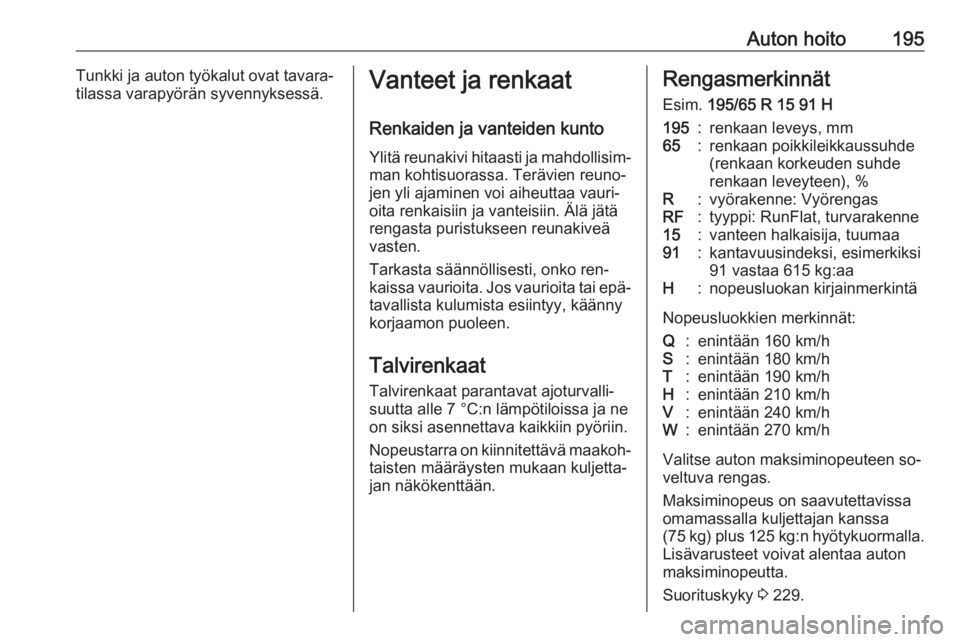

Auton hoito195Tunkki ja auton työkalut ovat tavara‐
tilassa varapyörän syvennyksessä.Vanteet ja renkaat
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Talvirenkaat Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.Rengasmerkinnät
Esim. 195/65 R 15 91 H195:renkaan leveys, mm65:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne15:vanteen halkaisija, tuumaa91:kantavuusindeksi, esimerkiksi
91 vastaa 615 kg:aaH:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse auton maksiminopeuteen so‐
veltuva rengas.
Maksiminopeus on saavutettavissa
omamassalla kuljettajan kanssa
( 75 kg) plus 125 kg:n hyötykuormalla.
Lisävarusteet voivat alentaa auton
maksiminopeutta.
Suorituskyky 3 229.

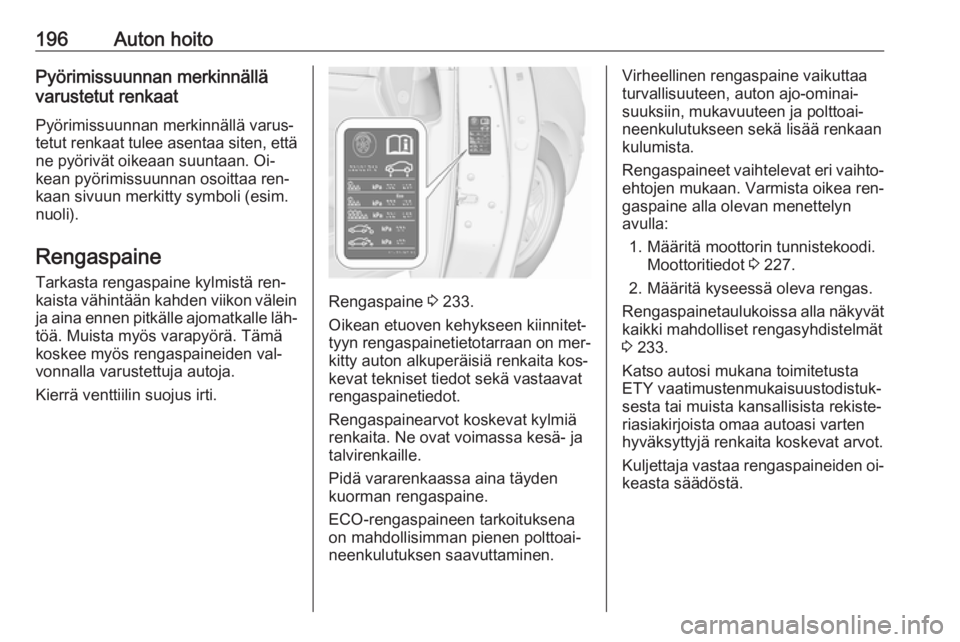

196Auton hoitoPyörimissuunnan merkinnällä
varustetut renkaat
Pyörimissuunnan merkinnällä varus‐
tetut renkaat tulee asentaa siten, että
ne pyörivät oikeaan suuntaan. Oi‐
kean pyörimissuunnan osoittaa ren‐
kaan sivuun merkitty symboli (esim.
nuoli).
Rengaspaine
Tarkasta rengaspaine kylmistä ren‐
kaista vähintään kahden viikon välein ja aina ennen pitkälle ajomatkalle läh‐
töä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden val‐
vonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.
Rengaspaine 3 233.
Oikean etuoven kehykseen kiinnitet‐
tyyn rengaspainetietotarraan on mer‐
kitty auton alkuperäisiä renkaita kos‐
kevat tekniset tiedot sekä vastaavat rengaspainetiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea ren‐
gaspaine alla olevan menettelyn
avulla:
1. Määritä moottorin tunnistekoodi. Moottoritiedot 3 227.
2. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 233.
Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐ sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.

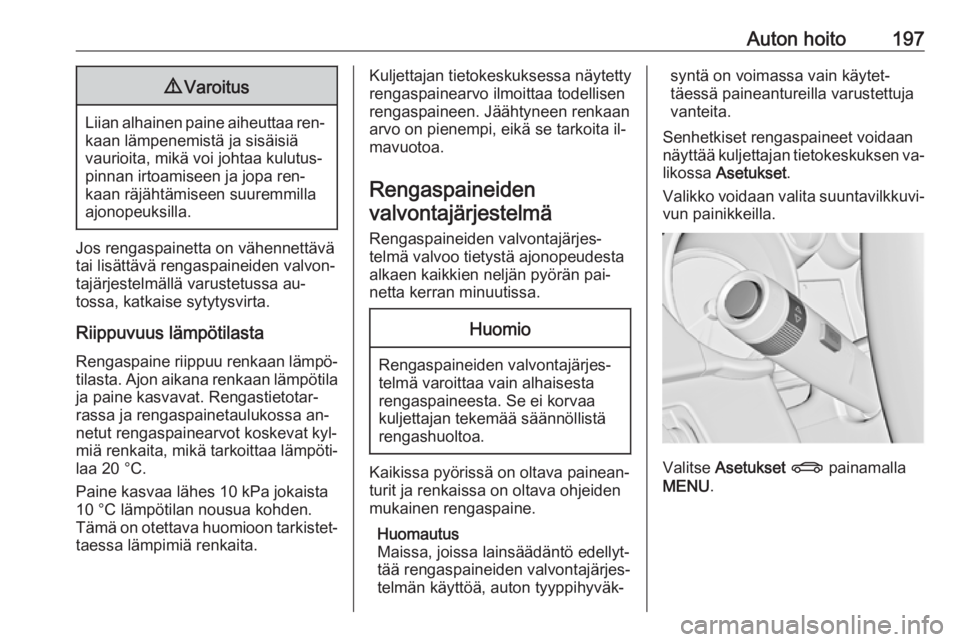

Auton hoito1979Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
Jos rengaspainetta on vähennettävätai lisättävä rengaspaineiden valvon‐
tajärjestelmällä varustetussa au‐
tossa, katkaise sytytysvirta.
Riippuvuus lämpötilasta
Rengaspaine riippuu renkaan lämpö‐ tilasta. Ajon aikana renkaan lämpötila
ja paine kasvavat. Rengastietotar‐
rassa ja rengaspainetaulukossa an‐
netut rengaspainearvot koskevat kyl‐ miä renkaita, mikä tarkoittaa lämpöti‐laa 20 °C.
Paine kasvaa lähes 10 kPa jokaista
10 °C lämpötilan nousua kohden.
Tämä on otettava huomioon tarkistet‐
taessa lämpimiä renkaita.
Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen
rengaspaineen. Jäähtyneen renkaan
arvo on pienempi, eikä se tarkoita il‐
mavuotoa.
Rengaspaineiden
valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän pyörän pai‐
netta kerran minuutissa.Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.
Senhetkiset rengaspaineet voidaan
näyttää kuljettajan tietokeskuksen va‐ likossa Asetukset .
Valikko voidaan valita suuntavilkkuvi‐
vun painikkeilla.
Valitse Asetukset X painamalla
MENU .

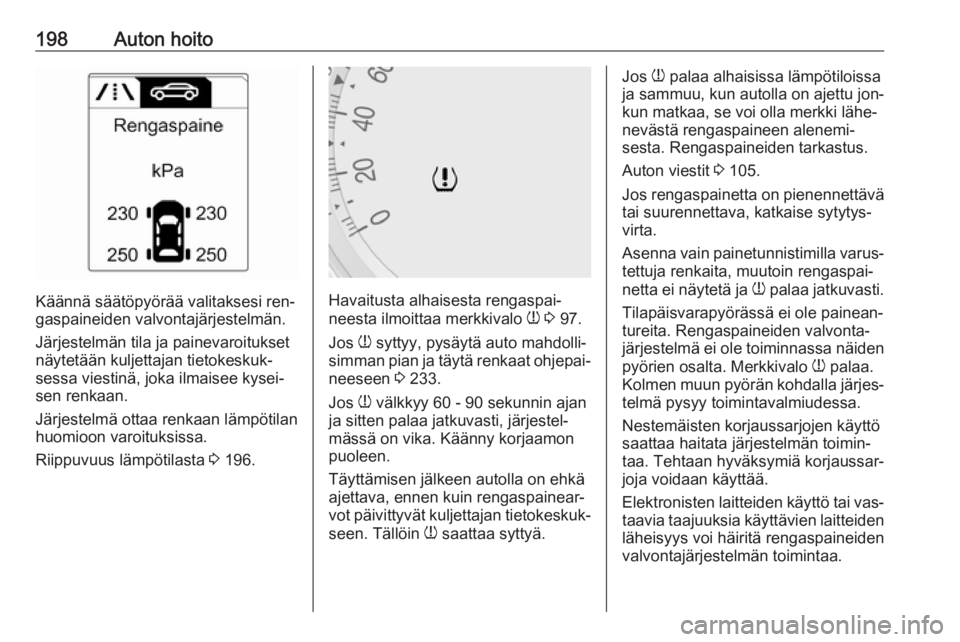

198Auton hoito
Käännä säätöpyörää valitaksesi ren‐
gaspaineiden valvontajärjestelmän.
Järjestelmän tila ja painevaroitukset
näytetään kuljettajan tietokeskuk‐
sessa viestinä, joka ilmaisee kysei‐
sen renkaan.
Järjestelmä ottaa renkaan lämpötilan
huomioon varoituksissa.
Riippuvuus lämpötilasta 3 196.Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 97.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 233.
Jos w välkkyy 60 - 90 sekunnin ajan
ja sitten palaa jatkuvasti, järjestel‐
mässä on vika. Käänny korjaamon
puoleen.
Täyttämisen jälkeen autolla on ehkä
ajettava, ennen kuin rengaspainear‐
vot päivittyvät kuljettajan tietokeskuk‐
seen. Tällöin w saattaa syttyä.
Jos
w palaa alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu jon‐
kun matkaa, se voi olla merkki lähe‐
nevästä rengaspaineen alenemi‐
sesta. Rengaspaineiden tarkastus.
Auton viestit 3 105.
Jos rengaspainetta on pienennettävä tai suurennettava, katkaise sytytys‐
virta.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Tilapäisvarapyörässä ei ole painean‐
tureita. Rengaspaineiden valvonta‐
järjestelmä ei ole toiminnassa näiden
pyörien osalta. Merkkivalo w palaa.
Kolmen muun pyörän kohdalla järjes‐ telmä pysyy toimintavalmiudessa.
Nestemäisten korjaussarjojen käyttö
saattaa haitata järjestelmän toimin‐
taa. Tehtaan hyväksymiä korjaussar‐
joja voidaan käyttää.
Elektronisten laitteiden käyttö tai vas‐
taavia taajuuksia käyttävien laitteiden läheisyys voi häiritä rengaspaineiden
valvontajärjestelmän toimintaa.
