Istmed, turvaistmed59IL:kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIX-turvasüsteemidel.ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetud.IUF:sobib kasutamiseks selles kaalurühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX-lapseturva‐
süsteemidel.X:selles kaalurühmas ei ole ükski ISOFIX-lapseturvasüsteem lubatud.1:ainult siis, kui äärmised istmed on asendites 1 või 2, 3 41.2:ainult Opeli lapseturvasüsteemi DUO jaoks: Kui iste on kinnitatud vastavalt soovitusele 3 55, peavad välimised
istmed olema asendis 2 3 41.
ISOFIX suurusklass ja istmeseade
A – ISO/F3:näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele, kaalurühmas 9 kuni 18 kg.B – ISO/F2:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele, kaalurühmas 9 kuni 18 kg.B1 – ISO/F2X:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele, kaalurühmas 9 kuni 18 kg.C – ISO/R3:seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kg.D – ISO/R2:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kg.E – ISO/R1:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele, kaalurühmas kuni 13 kg.

60Istmed, turvaistmedISOFIXi
lapseturvasüsteemid
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Sõidukikohaste ISOFIX
lapseturvasüsteemide asukohad on tabelis tähistatud lühendiga IL.
ISOFIX kinnitusklambrid on märgitud seljatoel oleval sildil.
Ülemise kinnitusrihma
kinnitusaasad
Ülemise kinnitusrihma lapseistme
kinnitusaasad on tähistatud
sümboliga :.
Lisaks ISOFIX kinnitustele kinnitada
ülemise kinnitusrihma rihm
ülemise kinnitusrihma kinnitusaasa
külge. Rihm peab kulgema peatoe
kahe juhtvarda vahelt.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF.

Panipaigad61PanipaigadHoiukohad.................................... 61
Kindalaegas ............................... 61
Topsihoidikud ............................ 61
Eesmised panipaigad ................63
Istmealune panipaik ..................63
Käetoe panipaik .........................63
Tagakandurisüsteem .................64
Pakiruum ...................................... 73
Tagumine panipaik ....................74
Pakiruumi kate ........................... 74
Põrandaaluse panipaiga kaas ...75
Kinnitusaasad ............................ 76
Turvavõrk .................................. 76
Klapplaud .................................. 78
Ohukolmnurk ............................. 78
Esmaabikomplekt ......................78
Katusepakiraam ........................... 79
Katuseraam ............................... 79
Koormusteave .............................. 79Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaegas on varustatud
sulepeahoidja, mündihoidja ja
vargapoltide adapteriga.
Kindalaekas paikneb sahtel omaniku käsiraamatu hoidmiseks. Sahtli
avamiseks tõmmata käepidemest.
Sõidu ajal peab kindalaegas olema
suletud.
Topsihoidikud
Topsihoidik asub keskkonsoolil.

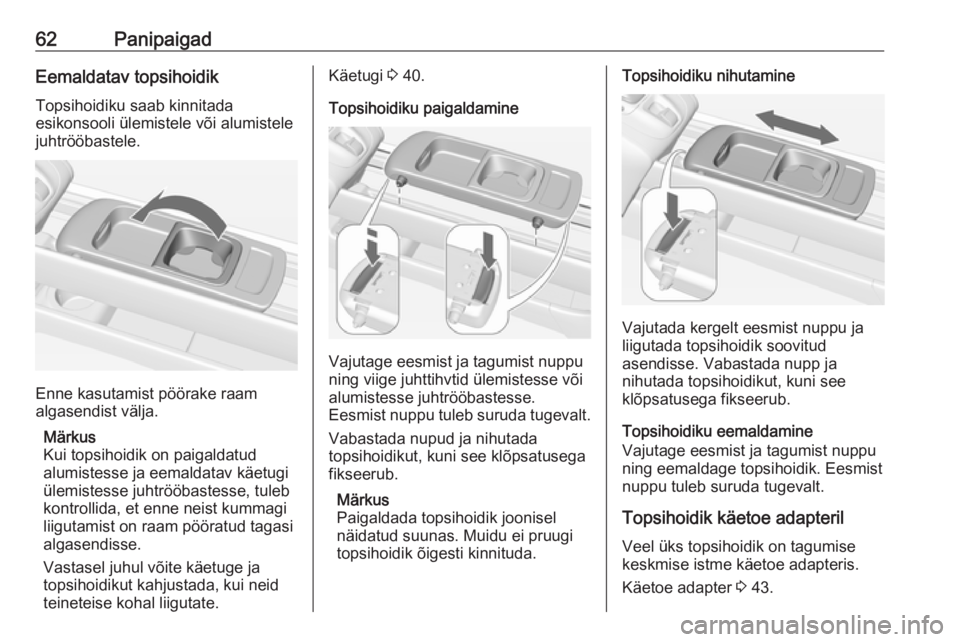

62PanipaigadEemaldatav topsihoidik
Topsihoidiku saab kinnitada
esikonsooli ülemistele või alumistele
juhtrööbastele.
Enne kasutamist pöörake raam
algasendist välja.
Märkus
Kui topsihoidik on paigaldatud alumistesse ja eemaldatav käetugi
ülemistesse juhtrööbastesse, tuleb
kontrollida, et enne neist kummagi
liigutamist on raam pööratud tagasi
algasendisse.
Vastasel juhul võite käetuge ja
topsihoidikut kahjustada, kui neid
teineteise kohal liigutate.
Käetugi 3 40.
Topsihoidiku paigaldamine
Vajutage eesmist ja tagumist nuppu
ning viige juhttihvtid ülemistesse või
alumistesse juhtrööbastesse.
Eesmist nuppu tuleb suruda tugevalt.
Vabastada nupud ja nihutada
topsihoidikut, kuni see klõpsatusega
fikseerub.
Märkus
Paigaldada topsihoidik joonisel
näidatud suunas. Muidu ei pruugi topsihoidik õigesti kinnituda.
Topsihoidiku nihutamine
Vajutada kergelt eesmist nuppu ja
liigutada topsihoidik soovitud
asendisse. Vabastada nupp ja
nihutada topsihoidikut, kuni see
klõpsatusega fikseerub.
Topsihoidiku eemaldamine
Vajutage eesmist ja tagumist nuppu
ning eemaldage topsihoidik. Eesmist
nuppu tuleb suruda tugevalt.
Topsihoidik käetoe adapteril Veel üks topsihoidik on tagumise
keskmise istme käetoe adapteris.
Käetoe adapter 3 43.

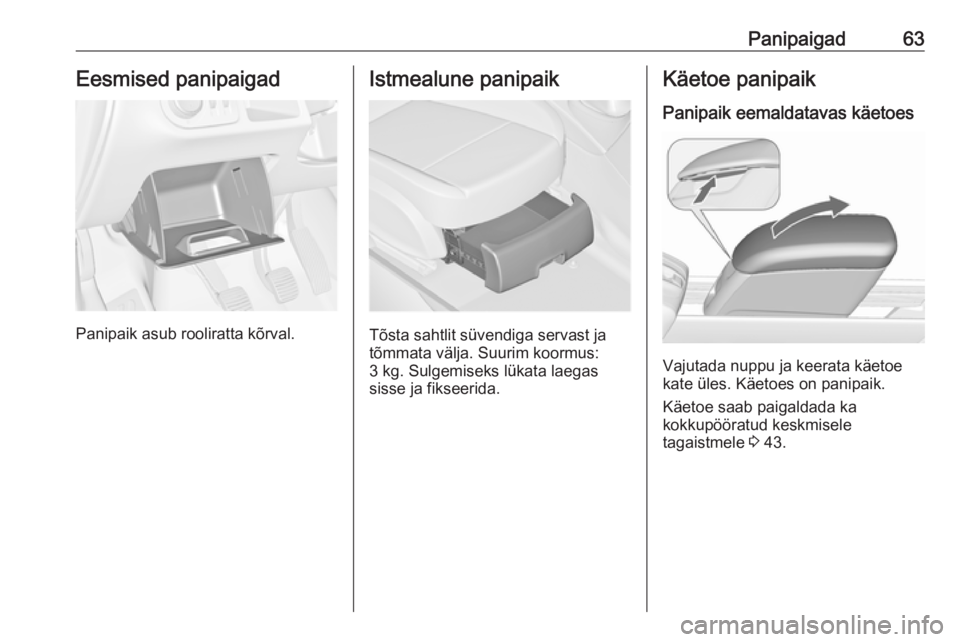

Panipaigad63Eesmised panipaigad
Panipaik asub rooliratta kõrval.
Istmealune panipaik
Tõsta sahtlit süvendiga servast ja
tõmmata välja. Suurim koormus:
3 kg. Sulgemiseks lükata laegas
sisse ja fikseerida.
Käetoe panipaik
Panipaik eemaldatavas käetoes
Vajutada nuppu ja keerata käetoe
kate üles. Käetoes on panipaik.
Käetoe saab paigaldada ka
kokkupööratud keskmisele
tagaistmele 3 43.

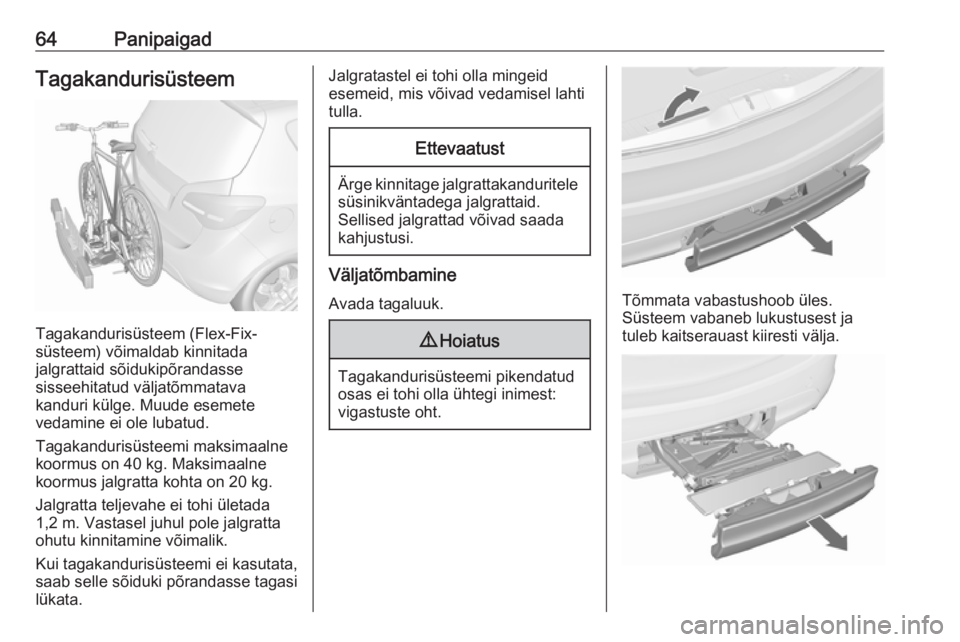

64PanipaigadTagakandurisüsteem
Tagakandurisüsteem (Flex-Fix-
süsteem) võimaldab kinnitada
jalgrattaid sõidukipõrandasse
sisseehitatud väljatõmmatava
kanduri külge. Muude esemete
vedamine ei ole lubatud.
Tagakandurisüsteemi maksimaalne
koormus on 40 kg. Maksimaalne
koormus jalgratta kohta on 20 kg.
Jalgratta teljevahe ei tohi ületada
1,2 m. Vastasel juhul pole jalgratta
ohutu kinnitamine võimalik.
Kui tagakandurisüsteemi ei kasutata,
saab selle sõiduki põrandasse tagasi
lükata.
Jalgratastel ei tohi olla mingeid
esemeid, mis võivad vedamisel lahti
tulla.Ettevaatust
Ärge kinnitage jalgrattakanduritele süsinikväntadega jalgrattaid.
Sellised jalgrattad võivad saada
kahjustusi.
Väljatõmbamine
Avada tagaluuk.
9 Hoiatus
Tagakandurisüsteemi pikendatud
osas ei tohi olla ühtegi inimest:
vigastuste oht.
Tõmmata vabastushoob üles.
Süsteem vabaneb lukustusest ja
tuleb kaitserauast kiiresti välja.

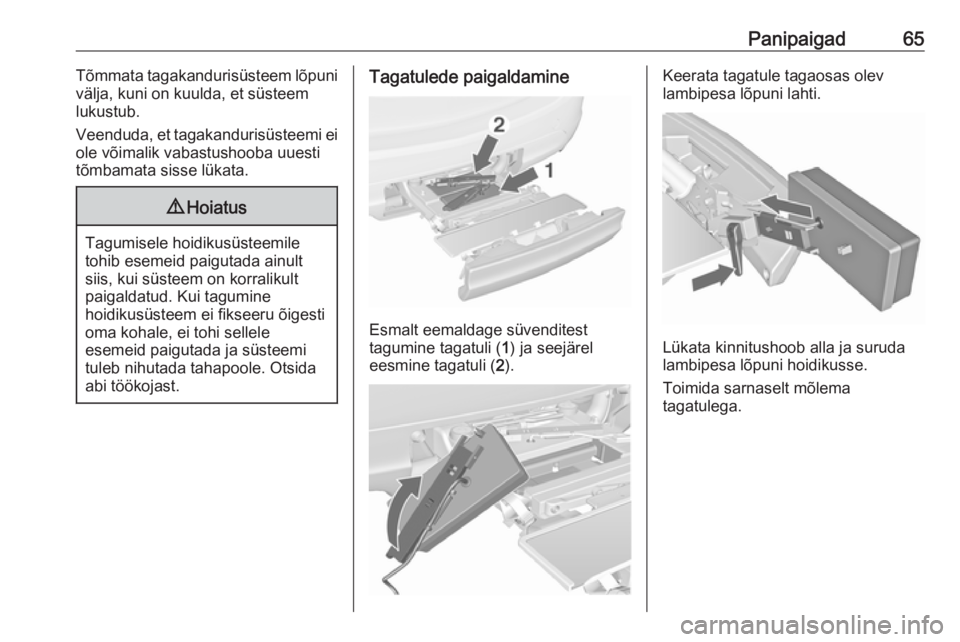

Panipaigad65Tõmmata tagakandurisüsteem lõpuni
välja, kuni on kuulda, et süsteem
lukustub.
Veenduda, et tagakandurisüsteemi ei
ole võimalik vabastushooba uuesti
tõmbamata sisse lükata.9 Hoiatus
Tagumisele hoidikusüsteemile
tohib esemeid paigutada ainult
siis, kui süsteem on korralikult
paigaldatud. Kui tagumine
hoidikusüsteem ei fikseeru õigesti
oma kohale, ei tohi sellele
esemeid paigutada ja süsteemi
tuleb nihutada tahapoole. Otsida
abi töökojast.
Tagatulede paigaldamine
Esmalt eemaldage süvenditest
tagumine tagatuli ( 1) ja seejärel
eesmine tagatuli ( 2).
Keerata tagatule tagaosas olev
lambipesa lõpuni lahti.
Lükata kinnitushoob alla ja suruda
lambipesa lõpuni hoidikusse.
Toimida sarnaselt mõlema
tagatulega.

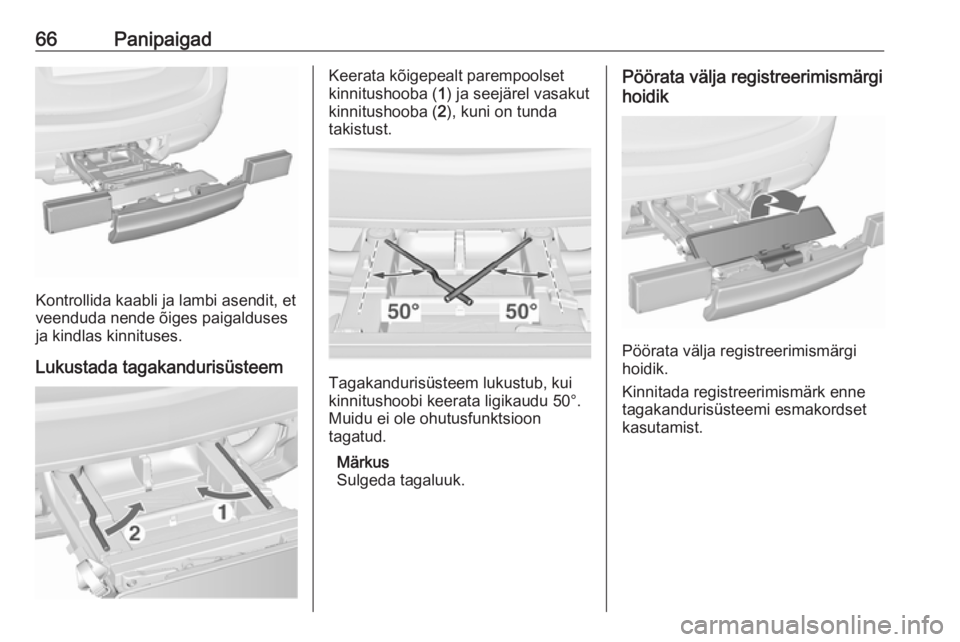

66Panipaigad
Kontrollida kaabli ja lambi asendit, et
veenduda nende õiges paigalduses
ja kindlas kinnituses.
Lukustada tagakandurisüsteem
Keerata kõigepealt parempoolset
kinnitushooba ( 1) ja seejärel vasakut
kinnitushooba ( 2), kuni on tunda
takistust.
Tagakandurisüsteem lukustub, kui
kinnitushoobi keerata ligikaudu 50°.
Muidu ei ole ohutusfunktsioon
tagatud.
Märkus
Sulgeda tagaluuk.
Pöörata välja registreerimismärgi
hoidik
Pöörata välja registreerimismärgi
hoidik.
Kinnitada registreerimismärk enne
tagakandurisüsteemi esmakordset
kasutamist.

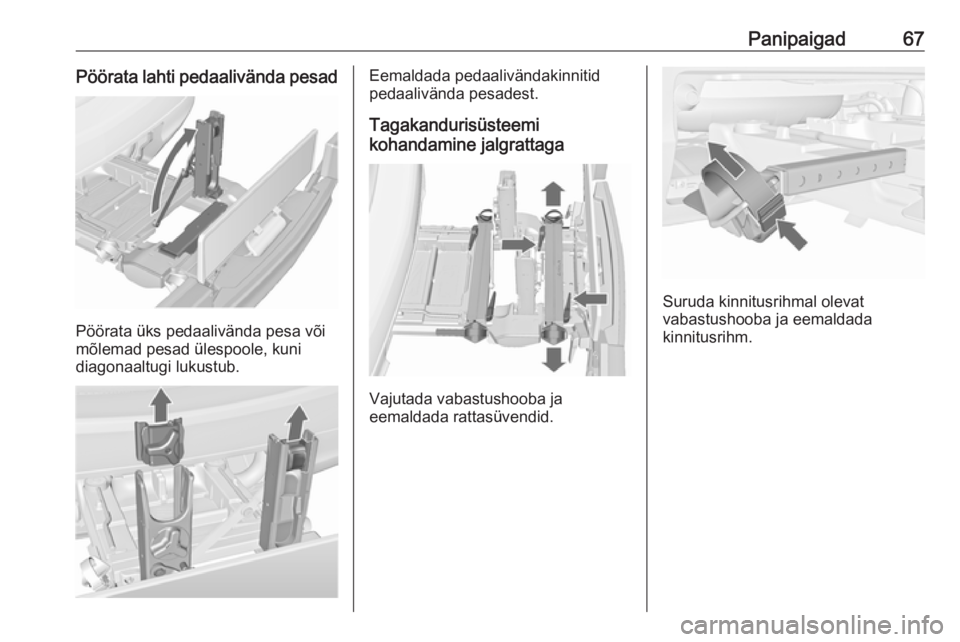

Panipaigad67Pöörata lahti pedaalivända pesad
Pöörata üks pedaalivända pesa või
mõlemad pesad ülespoole, kuni
diagonaaltugi lukustub.
Eemaldada pedaalivändakinnitid
pedaalivända pesadest.
Tagakandurisüsteemi
kohandamine jalgrattaga
Vajutada vabastushooba ja
eemaldada rattasüvendid.
Suruda kinnitusrihmal olevat
vabastushooba ja eemaldada
kinnitusrihm.

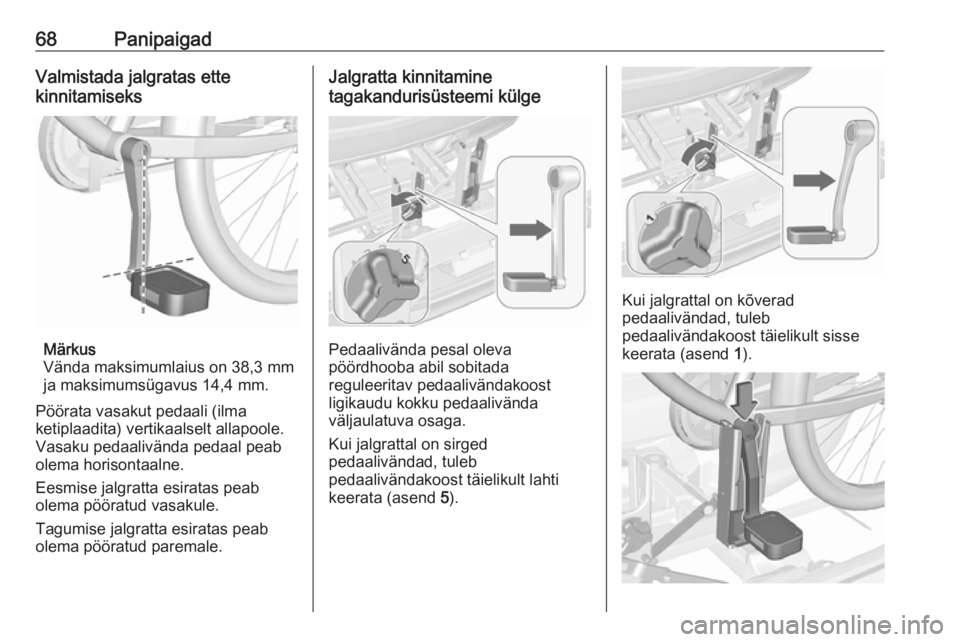

68PanipaigadValmistada jalgratas ette
kinnitamiseks
Märkus
Vända maksimumlaius on 38,3 mm
ja maksimumsügavus 14,4 mm.
Pöörata vasakut pedaali (ilma
ketiplaadita) vertikaalselt allapoole.
Vasaku pedaalivända pedaal peab olema horisontaalne.
Eesmise jalgratta esiratas peab
olema pööratud vasakule.
Tagumise jalgratta esiratas peab
olema pööratud paremale.
Jalgratta kinnitamine
tagakandurisüsteemi külge
Pedaalivända pesal oleva
pöördhooba abil sobitada
reguleeritav pedaalivändakoost
ligikaudu kokku pedaalivända
väljaulatuva osaga.
Kui jalgrattal on sirged
pedaalivändad, tuleb
pedaalivändakoost täielikult lahti
keerata (asend 5).
Kui jalgrattal on kõverad
pedaalivändad, tuleb
pedaalivändakoost täielikult sisse
keerata (asend 1).
