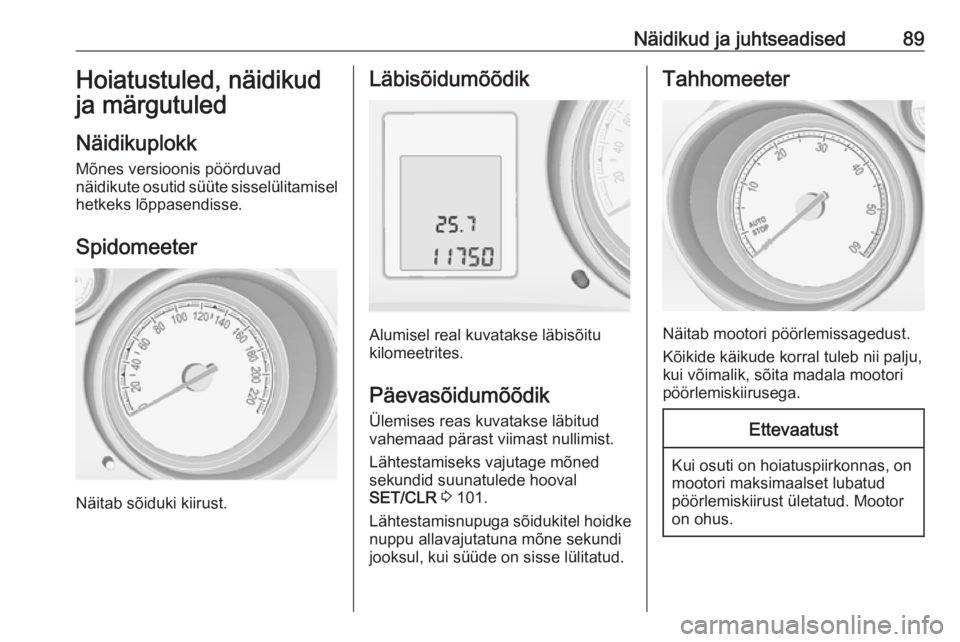

Näidikud ja juhtseadised89Hoiatustuled, näidikud
ja märgutuled
Näidikuplokk Mõnes versioonis pöörduvad
näidikute osutid süüte sisselülitamisel
hetkeks lõppasendisse.
Spidomeeter
Näitab sõiduki kiirust.
Läbisõidumõõdik
Alumisel real kuvatakse läbisõitu
kilomeetrites.
Päevasõidumõõdik Ülemises reas kuvatakse läbitud
vahemaad pärast viimast nullimist.
Lähtestamiseks vajutage mõned
sekundid suunatulede hooval
SET/CLR 3 101.
Lähtestamisnupuga sõidukitel hoidke nuppu allavajutatuna mõne sekundi
jooksul, kui süüde on sisse lülitatud.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju, kui võimalik, sõita madala mootori
pöörlemiskiirusega.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.

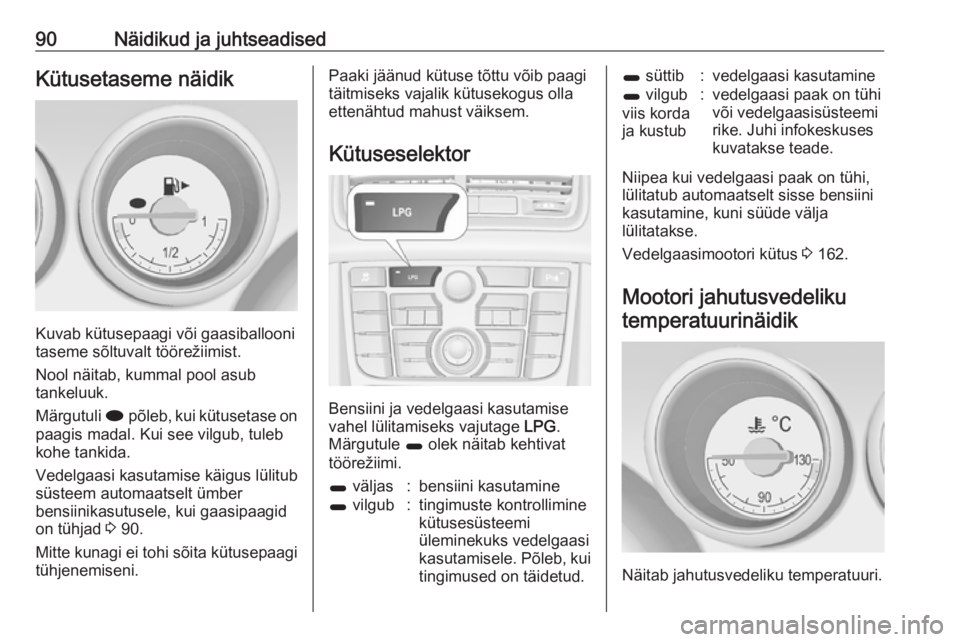

90Näidikud ja juhtseadisedKütusetaseme näidik
Kuvab kütusepaagi või gaasiballooni
taseme sõltuvalt töörežiimist.
Nool näitab, kummal pool asub
tankeluuk.
Märgutuli i põleb, kui kütusetase on
paagis madal. Kui see vilgub, tuleb
kohe tankida.
Vedelgaasi kasutamise käigus lülitub
süsteem automaatselt ümber
bensiinikasutusele, kui gaasipaagid
on tühjad 3 90.
Mitte kunagi ei tohi sõita kütusepaagi
tühjenemiseni.
Paaki jäänud kütuse tõttu võib paagi täitmiseks vajalik kütusekogus olla
ettenähtud mahust väiksem.
Kütuseselektor
Bensiini ja vedelgaasi kasutamise
vahel lülitamiseks vajutage LPG.
Märgutule 1 olek näitab kehtivat
töörežiimi.
1 väljas:bensiini kasutamine1 vilgub:tingimuste kontrollimine
kütusesüsteemi
üleminekuks vedelgaasi
kasutamisele. Põleb, kui tingimused on täidetud.1 süttib:vedelgaasi kasutamine1 vilgub
viis korda
ja kustub:vedelgaasi paak on tühi
või vedelgaasisüsteemi
rike. Juhi infokeskuses
kuvatakse teade.
Niipea kui vedelgaasi paak on tühi,
lülitatub automaatselt sisse bensiini kasutamine, kuni süüde välja
lülitatakse.
Vedelgaasimootori kütus 3 162.
Mootori jahutusvedeliku temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.

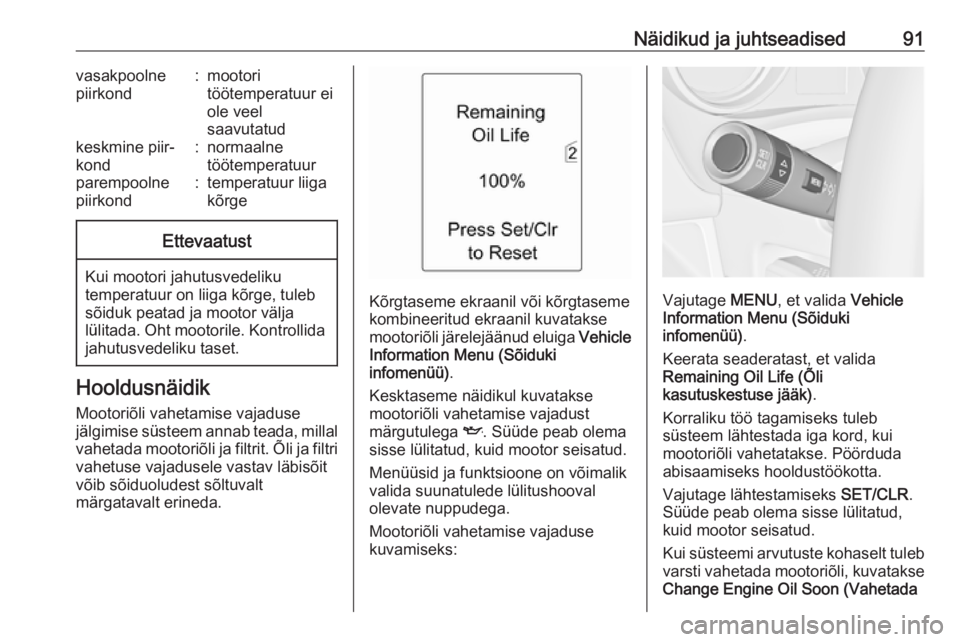

Näidikud ja juhtseadised91vasakpoolne
piirkond:mootori
töötemperatuur ei
ole veel
saavutatudkeskmine piir‐
kond:normaalne
töötemperatuurparempoolne
piirkond:temperatuur liiga
kõrgeEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt
märgatavalt erineda.
Kõrgtaseme ekraanil või kõrgtaseme
kombineeritud ekraanil kuvatakse
mootoriõli järelejäänud eluiga Vehicle
Information Menu (Sõiduki
infomenüü) .
Kesktaseme näidikul kuvatakse mootoriõli vahetamise vajadust
märgutulega I. Süüde peab olema
sisse lülitatud, kuid mootor seisatud.
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Mootoriõli vahetamise vajaduse
kuvamiseks:Vajutage MENU, et valida Vehicle
Information Menu (Sõiduki
infomenüü) .
Keerata seaderatast, et valida
Remaining Oil Life (Õli
kasutuskestuse jääk) .
Korraliku töö tagamiseks tuleb
süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda
abisaamiseks hooldustöökotta.
Vajutage lähtestamiseks SET/CLR.
Süüde peab olema sisse lülitatud,
kuid mootor seisatud.
Kui süsteemi arvutuste kohaselt tuleb varsti vahetada mootoriõli, kuvatakseChange Engine Oil Soon (Vahetada

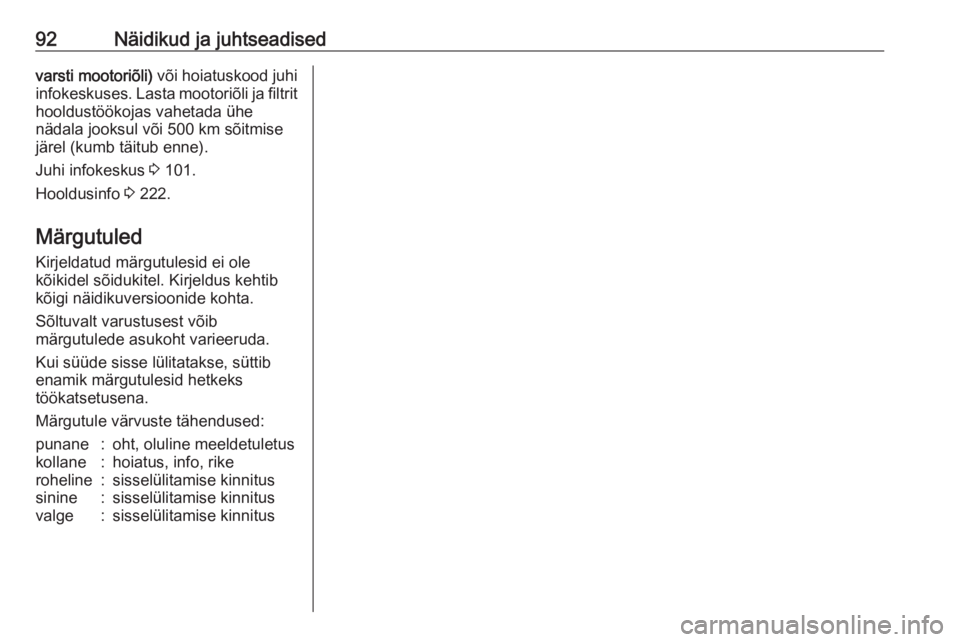

92Näidikud ja juhtseadisedvarsti mootoriõli) või hoiatuskood juhi
infokeskuses. Lasta mootoriõli ja filtrit hooldustöökojas vahetada ühe
nädala jooksul või 500 km sõitmise
järel (kumb täitub enne).
Juhi infokeskus 3 101.
Hooldusinfo 3 222.
Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Sõltuvalt varustusest võib
märgutulede asukoht varieeruda.
Kui süüde sisse lülitatakse, süttib
enamik märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus

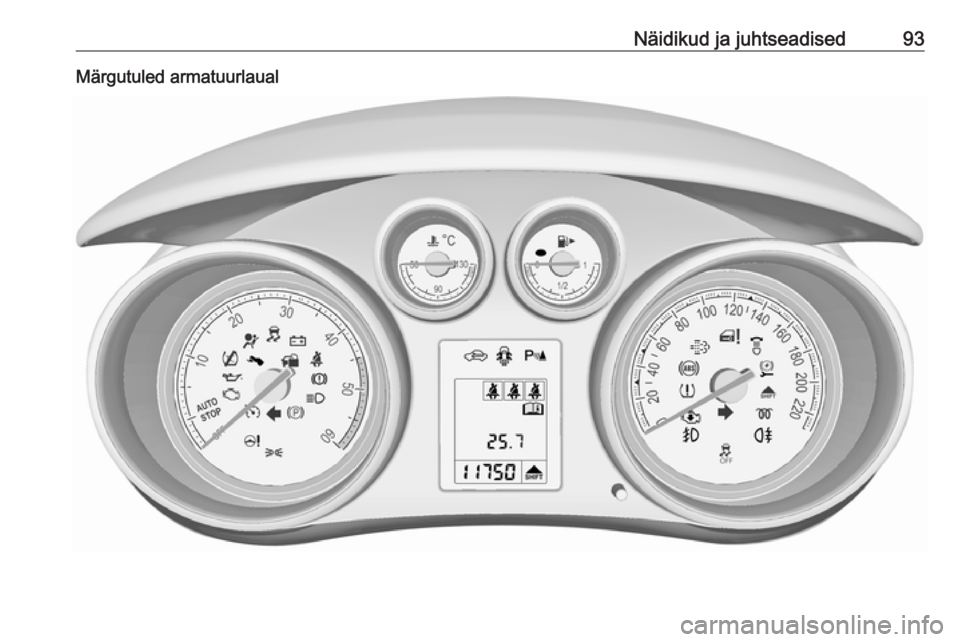

Näidikud ja juhtseadised93Märgutuled armatuurlaual

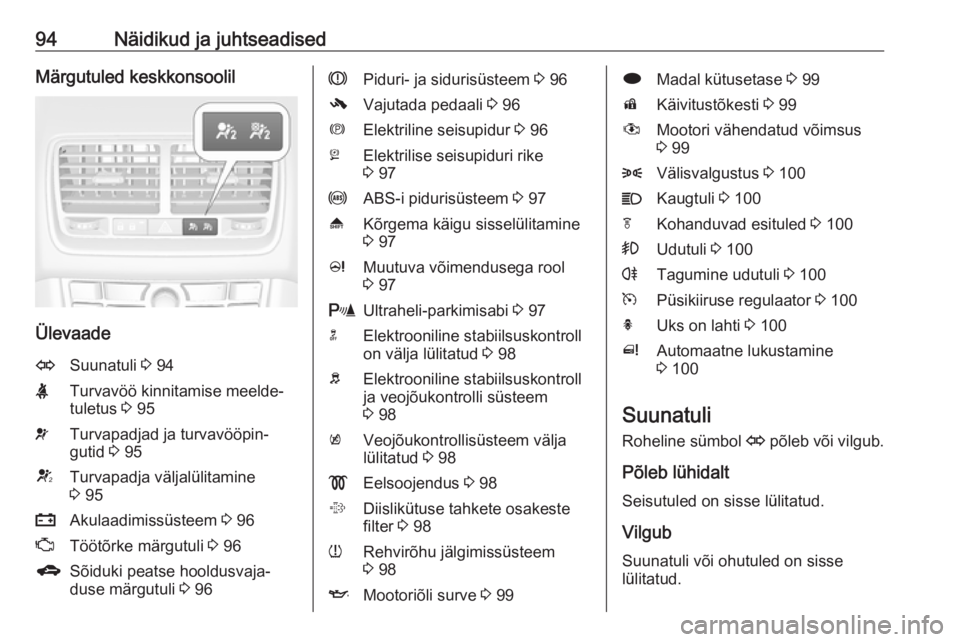

94Näidikud ja juhtseadisedMärgutuled keskkonsoolil
Ülevaade
OSuunatuli 3 94XTurvavöö kinnitamise meelde‐
tuletus 3 95vTurvapadjad ja turvavööpin‐
gutid 3 95VTurvapadja väljalülitamine
3 95pAkulaadimissüsteem 3 96ZTöötõrke märgutuli 3 96gSõiduki peatse hooldusvaja‐
duse märgutuli 3 96RPiduri- ja sidurisüsteem 3 96-Vajutada pedaali 3 96mElektriline seisupidur 3 96jElektrilise seisupiduri rike
3 97uABS-i pidurisüsteem 3 97[Kõrgema käigu sisselülitamine
3 97cMuutuva võimendusega rool
3 97rUltraheli-parkimisabi 3 97nElektrooniline stabiilsuskontroll
on välja lülitatud 3 98bElektrooniline stabiilsuskontroll
ja veojõukontrolli süsteem
3 98kVeojõukontrollisüsteem välja
lülitatud 3 98!Eelsoojendus 3 98%Diislikütuse tahkete osakeste
filter 3 98wRehvirõhu jälgimissüsteem
3 98IMootoriõli surve 3 99iMadal kütusetase 3 99dKäivitustõkesti 3 99#Mootori vähendatud võimsus
3 998Välisvalgustus 3 100CKaugtuli 3 100fKohanduvad esituled 3 100>Udutuli 3 100rTagumine udutuli 3 100mPüsikiiruse regulaator 3 100hUks on lahti 3 100^Automaatne lukustamine
3 100
Suunatuli
Roheline sümbol O põleb või vilgub.
Põleb lühidalt
Seisutuled on sisse lülitatud.
Vilgub
Suunatuli või ohutuled on sisse
lülitatud.

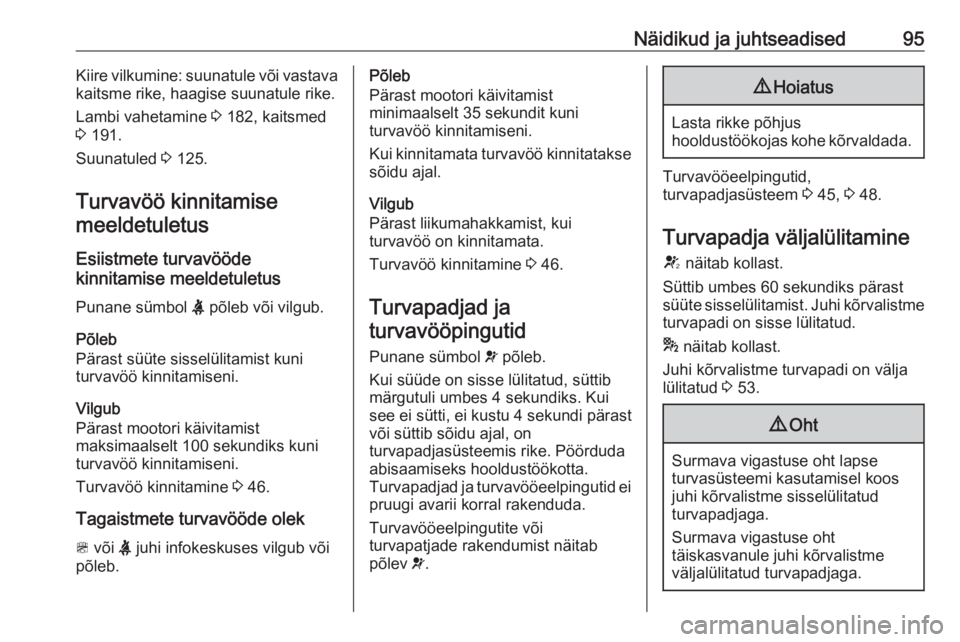

Näidikud ja juhtseadised95Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 182, kaitsmed
3 191.
Suunatuled 3 125.
Turvavöö kinnitamise meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Punane sümbol X põleb või vilgub.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundiks kuni
turvavöö kinnitamiseni.
Turvavöö kinnitamine 3 46.
Tagaistmete turvavööde olek > või X juhi infokeskuses vilgub või
põleb.Põleb
Pärast mootori käivitamist
minimaalselt 35 sekundit kuni
turvavöö kinnitamiseni.
Kui kinnitamata turvavöö kinnitatakse sõidu ajal.
Vilgub
Pärast liikumahakkamist, kui
turvavöö on kinnitamata.
Turvavöö kinnitamine 3 46.
Turvapadjad ja
turvavööpingutid
Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes 4 sekundiks. Kui
see ei sütti, ei kustu 4 sekundi pärast
või süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda
abisaamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
põlev v.9
Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 45, 3 48.
Turvapadja väljalülitamine V näitab kollast.
Süttib umbes 60 sekundiks pärast
süüte sisselülitamist. Juhi kõrvalistme
turvapadi on sisse lülitatud.
* näitab kollast.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 53.
9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.

96Näidikud ja juhtseadisedAkulaadimissüsteemPunane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal
Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi võib muutuda töövõimetuks.
Pöörduda abisaamiseks
hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.Süttib mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni
vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Sõiduk vajab peatselthooldust
Kollane sümbol g põleb.
Lisaks kuvatakse hoiatusteade või
hoiatuskood.
Sõiduk vajab hooldust.
Pöörduda abisaamiseks
hooldustöökotta.
Sõidukiteated 3 106.
Piduri- ja sidurisüsteem
Piduri-/sidurivedeliku tase Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga madal 3 178.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Pedaali kasutamine
Kollane sümbol - põleb või vilgub.
Põleb Elektrilise seisupiduri vabastamiseks
on vaja alla vajutada piduripedaal
3 153.
Mootori käivitamisel Autostop-
režiimis tuleb siduripedaal alla
vajutada. Peatamis-käivitussüsteem
3 143.
Vilgub
Mootori tavalisel käivitamisel tuleb siduripedaal alla vajutada 3 17,
3 142.
Elektriline seisupidur Punane sümbol m põleb või vilgub.

Näidikud ja juhtseadised97PõlebElektriline seisupidur on rakendatud
3 153.
Vilgub
Elektriline seisupidur ei ole täielikult rakendatud või vabastatud. Lülitada
süüde sisse, vajutada piduripedaali ja
püüda süsteemi lähtestada,
vabastades esmalt elektrilise
seisupiduri ja rakendades selle
seejärel uuesti. Kui m jääb vilkuma,
ei tohi sõidukiga sõita ja abi
saamiseks tuleb pöörduda
hooldustöökotta.
Elektrilise seisupiduri rike Kollane sümbol j põleb või vilgub.
Põleb Elektriline seisupidur töötab
vähendatud võimsusega 3 153.Vilgub
Elektriline seisupidur on
hooldusrežiimis. Lähtestamiseks
seisata sõiduk, rakendada elektriline
seisupidur ja vabastada pidur.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
ABS pidurisüsteem
u näitab kollast.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABSis rike. Pidurisüsteem
säilitab töövõime ilma ABSi
juhtimiseta.
Bokeerumisvastane pidurisüsteem
3 152.
Kõrgema käigu
sisselülitamine
[ süttib roheliselt, kui kütuse
säästmiseks on soovitatav sisse
lülitada kõrgem käik.
Kõrgtaseme ekraaniga või
kõrgtaseme kombineeritud ekraaniga
sõidukites kuvatakse juhi infokeskuse
alumisel real sümbol [ koos
soovitatava käiguga.
Muutuva võimendusega rool
Kollane sümbol c põleb.
Rike muutuva võimendusega
roolisüsteemis See võib muuta
roolimise raskemaks või kergemaks.
Pöörduda hooldustöökotta.
Peatamis-käivitussüsteem 3 143.
Ultraheli-parkimisabi Koolane sümbol r põleb.
Rike süsteemis
või

98Näidikud ja juhtseadisedmäärdunud või jää või lumega kaetud
anduritest tingitud rike
või
välistest ultraheliallikatest tingitud
rike. Rikke põhjuse kõrvaldamise
järel töötab süsteem normaalselt.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Ultraheli-parkimisabi 3 158.
Elektrooniline stabiilsuskontroll välja
lülitatud
Kollane sümbol n põleb.
Süsteem on välja lülitatud.
Elektrooniline
stabiilsuskontrollisüsteem ja veojõukontrollisüsteem
Kollane sümbol b põleb või vilgub.
Põleb Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Vilgub Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt
väheneda ja sõiduk võib automaatselt
vähesel määral pidurdada.
Elektrooniline stabiilsuskontroll
3 155, veojõukontrollisüsteem
3 154.
Veojõukontrollisüsteem välja lülitatud
Kollane sümbol k põleb.
Süsteem on välja lülitatud.
Eelsoojendus
Kollane sümbol ! põleb.
Diiselmootori eelsoojendus on sisse
lülitatud. Lülitub sisse ainult madala
välistemperatuuri korral.
Diislikütuse tahkete osakeste filter
Kollane sümbol % põleb või vilgub.Diislikütuse tahkete osakeste filter
vajab puhastamist.
Jätkata sõitu kuni % kustumiseni.
Võimalusel ei tohi lasta mootori
pöörlemiskiirusel langeda alla
2000 p/min.
Põleb
Diislikütuse tahkete osakeste filter on täis. Käivitada puhastusprotsess
kohe, kui võimalik.
Vilgub
Filter on lõpuni täitunud. Käivitada
puhastusprotsess viivitamatult, et
vältida mootori kahjustamist.
Diislikütuse tahkete osakeste filter
3 146.
Peatamis-käivitussüsteem 3 143.
Rehvirõhu jälgimissüsteem
Kollane sümbol w põleb või vilgub.
Põleb Rehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.
