OPEL MERIVA 2016 Priručnik za vlasnika (in Croatian)

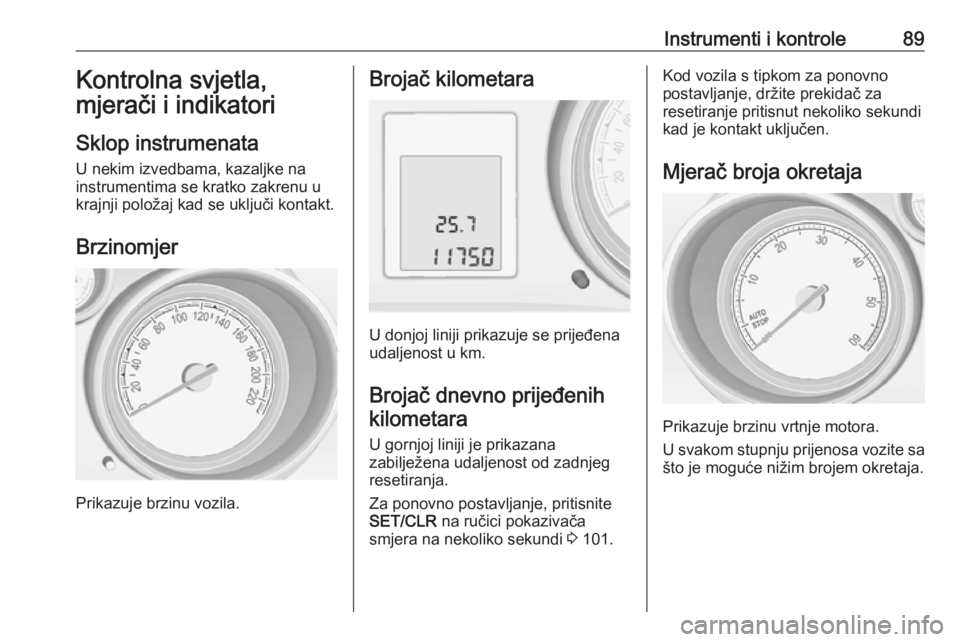

Instrumenti i kontrole89Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
U nekim izvedbama, kazaljke na
instrumentima se kratko zakrenu u
krajnji položaj kad se uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.
Brojač kilometara
U donjoj liniji prikazuje se prijeđena
udaljenost u km.
Brojač dnevno prijeđenih kilometara
U gornjoj liniji je prikazana
zabilježena udaljenost od zadnjeg
resetiranja.
Za ponovno postavljanje, pritisnite
SET/CLR na ručici pokazivača
smjera na nekoliko sekundi 3 101.
Kod vozila s tipkom za ponovno
postavljanje, držite prekidač za
resetiranje pritisnut nekoliko sekundi
kad je kontakt uključen.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.

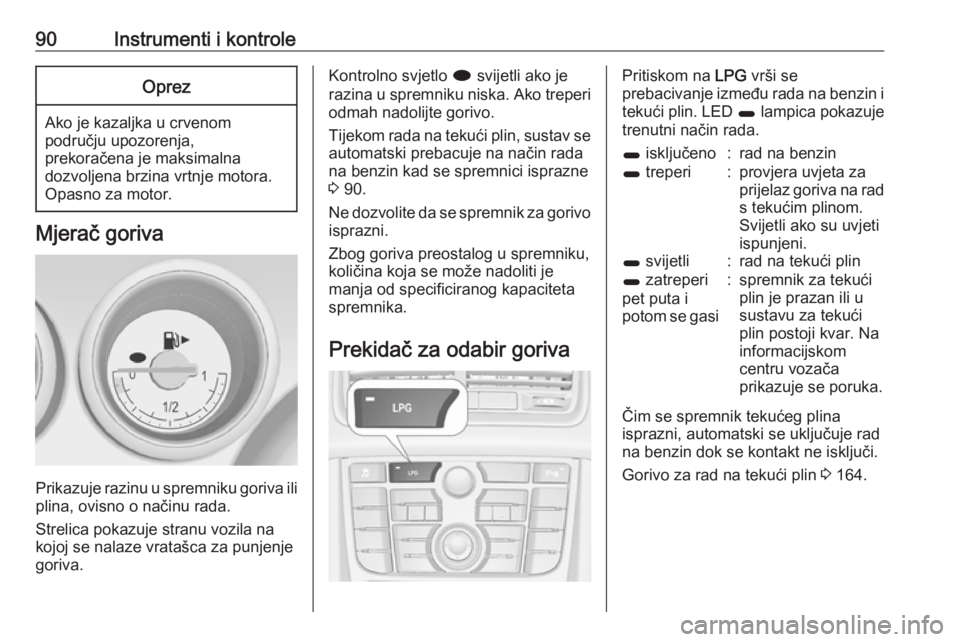

90Instrumenti i kontroleOprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu u spremniku goriva ili plina, ovisno o načinu rada.
Strelica pokazuje stranu vozila na
kojoj se nalaze vratašca za punjenje
goriva.
Kontrolno svjetlo i svijetli ako je
razina u spremniku niska. Ako treperi
odmah nadolijte gorivo.
Tijekom rada na tekući plin, sustav se automatski prebacuje na način rada
na benzin kad se spremnici isprazne
3 90.
Ne dozvolite da se spremnik za gorivo
isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Prekidač za odabir gorivaPritiskom na LPG vrši se
prebacivanje između rada na benzin i
tekući plin. LED 1 lampica pokazuje
trenutni način rada.1 isključeno:rad na benzin1 treperi:provjera uvjeta za
prijelaz goriva na rad s tekućim plinom.
Svijetli ako su uvjeti
ispunjeni.1 svijetli:rad na tekući plin1 zatreperi
pet puta i
potom se gasi:spremnik za tekući
plin je prazan ili u
sustavu za tekući
plin postoji kvar. Na
informacijskom
centru vozača
prikazuje se poruka.
Čim se spremnik tekućeg plina
isprazni, automatski se uključuje rad
na benzin dok se kontakt ne isključi.
Gorivo za rad na tekući plin 3 164.

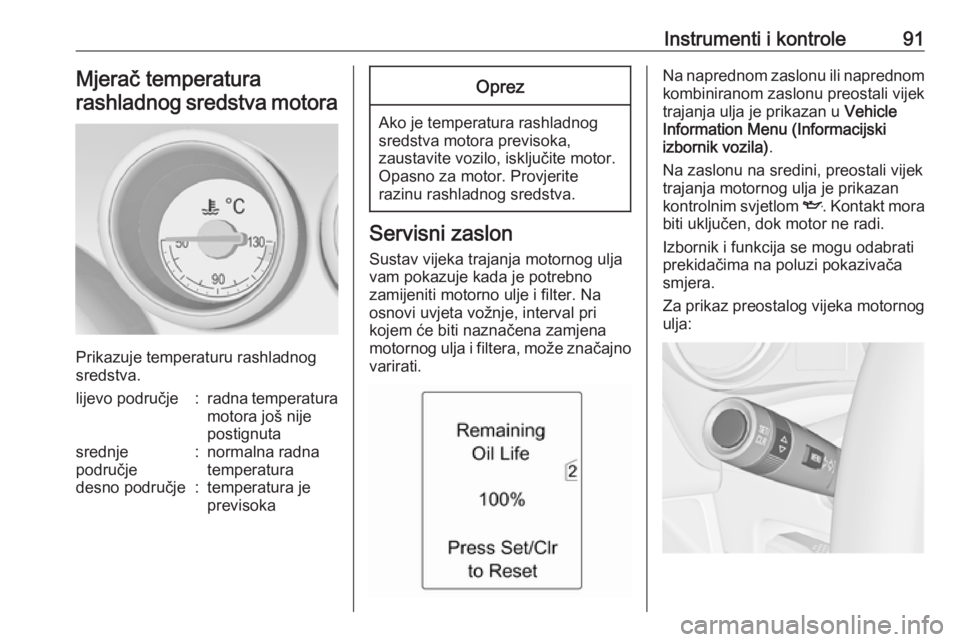

Instrumenti i kontrole91Mjerač temperatura
rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
lijevo područje:radna temperatura
motora još nije
postignutasrednje
područje:normalna radna
temperaturadesno područje:temperatura je
previsokaOprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav vijeka trajanja motornog ulja
vam pokazuje kada je potrebno
zamijeniti motorno ulje i filter. Na
osnovi uvjeta vožnje, interval pri
kojem će biti naznačena zamjena
motornog ulja i filtera, može značajno
varirati.
Na naprednom zaslonu ili naprednom
kombiniranom zaslonu preostali vijek
trajanja ulja je prikazan u Vehicle
Information Menu (Informacijski
izbornik vozila) .
Na zaslonu na sredini, preostali vijek
trajanja motornog ulja je prikazan
kontrolnim svjetlom I. Kontakt mora
biti uključen, dok motor ne radi.
Izbornik i funkcija se mogu odabrati
prekidačima na poluzi pokazivača
smjera.
Za prikaz preostalog vijeka motornog
ulja:

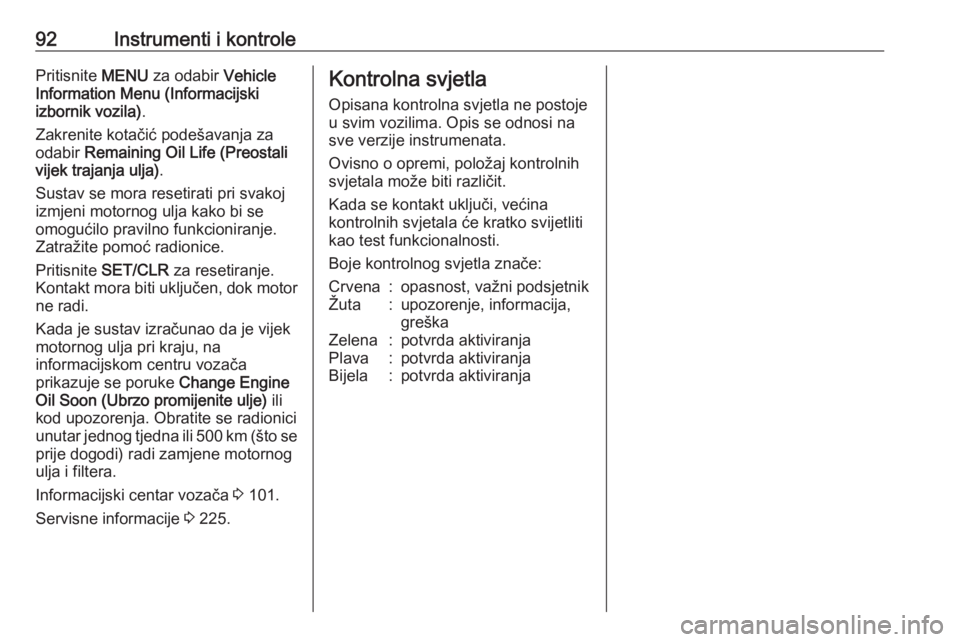

92Instrumenti i kontrolePritisnite MENU za odabir Vehicle
Information Menu (Informacijski
izbornik vozila) .
Zakrenite kotačić podešavanja za
odabir Remaining Oil Life (Preostali
vijek trajanja ulja) .
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć radionice.
Pritisnite SET/CLR za resetiranje.
Kontakt mora biti uključen, dok motor
ne radi.
Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruke Change Engine
Oil Soon (Ubrzo promijenite ulje) ili
kod upozorenja. Obratite se radionici
unutar jednog tjedna ili 500 km (što se
prije dogodi) radi zamjene motornog
ulja i filtera.
Informacijski centar vozača 3 101.
Servisne informacije 3 225.Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata.
Ovisno o opremi, položaj kontrolnih
svjetala može biti različit.
Kada se kontakt uključi, većina
kontrolnih svjetala će kratko svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:Crvena:opasnost, važni podsjetnikŽuta:upozorenje, informacija,
greškaZelena:potvrda aktiviranjaPlava:potvrda aktiviranjaBijela:potvrda aktiviranja

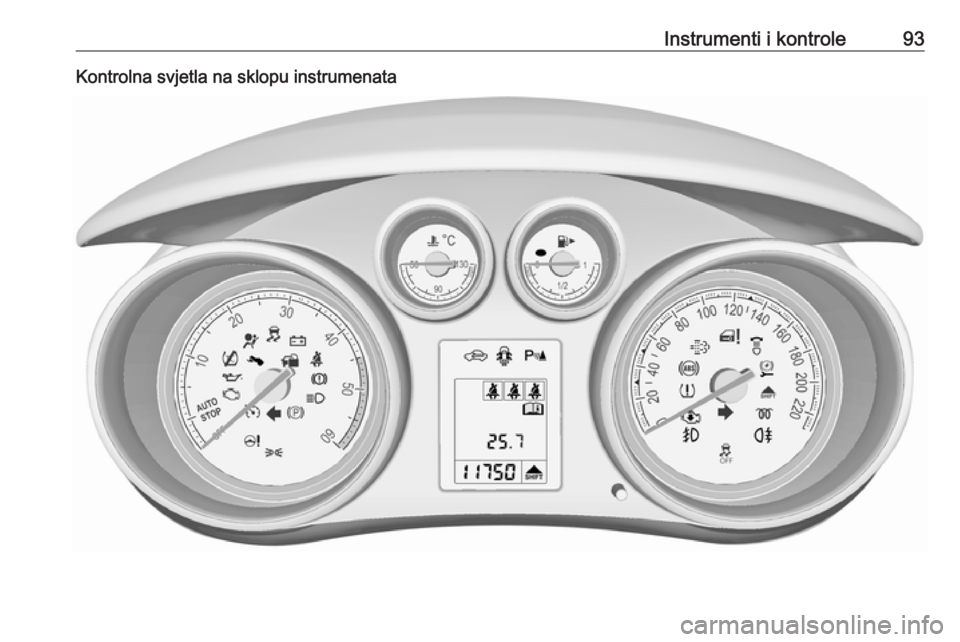

Instrumenti i kontrole93Kontrolna svjetla na sklopu instrumenata

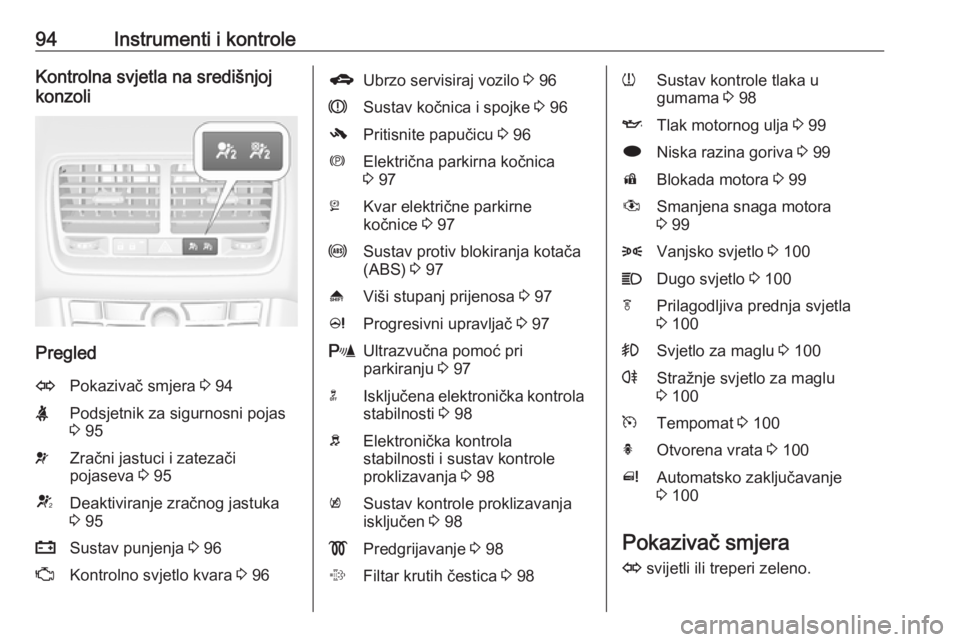

94Instrumenti i kontroleKontrolna svjetla na središnjoj
konzoli
Pregled
OPokazivač smjera 3 94XPodsjetnik za sigurnosni pojas
3 95vZračni jastuci i zatezači
pojaseva 3 95VDeaktiviranje zračnog jastuka
3 95pSustav punjenja 3 96ZKontrolno svjetlo kvara 3 96gUbrzo servisiraj vozilo 3 96RSustav kočnica i spojke 3 96-Pritisnite papučicu 3 96mElektrična parkirna kočnica
3 97jKvar električne parkirne
kočnice 3 97uSustav protiv blokiranja kotača
(ABS) 3 97[Viši stupanj prijenosa 3 97cProgresivni upravljač 3 97rUltrazvučna pomoć pri
parkiranju 3 97nIsključena elektronička kontrola
stabilnosti 3 98bElektronička kontrola
stabilnosti i sustav kontrole
proklizavanja 3 98kSustav kontrole proklizavanja
isključen 3 98!Predgrijavanje 3 98%Filtar krutih čestica 3 98wSustav kontrole tlaka u
gumama 3 98ITlak motornog ulja 3 99iNiska razina goriva 3 99dBlokada motora 3 99#Smanjena snaga motora
3 998Vanjsko svjetlo 3 100CDugo svjetlo 3 100fPrilagodljiva prednja svjetla
3 100>Svjetlo za maglu 3 100rStražnje svjetlo za maglu
3 100mTempomat 3 100hOtvorena vrata 3 100^Automatsko zaključavanje
3 100
Pokazivač smjera
O svijetli ili treperi zeleno.

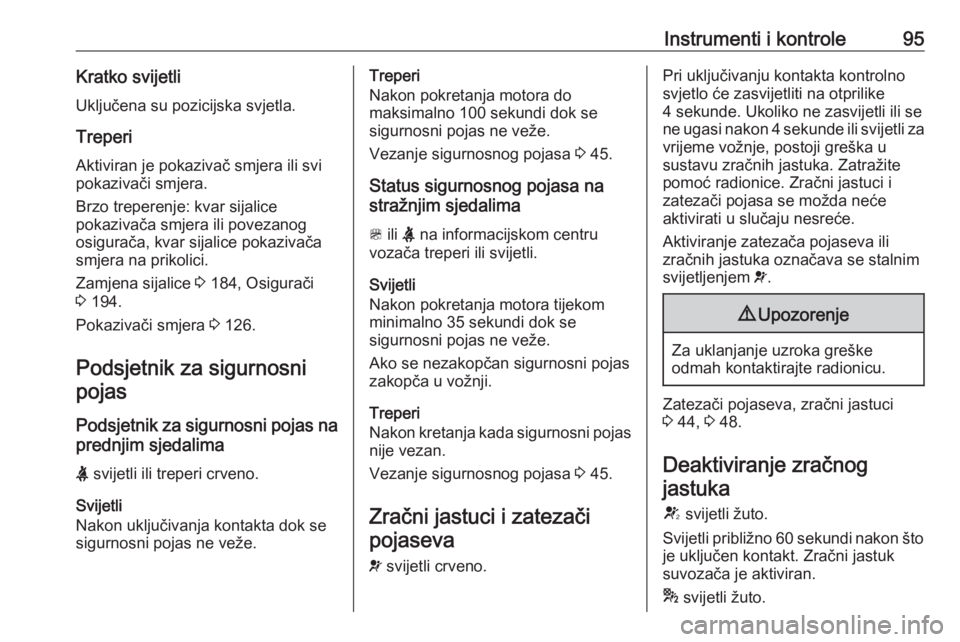

Instrumenti i kontrole95Kratko svijetliUključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog osigurača, kvar sijalice pokazivačasmjera na prikolici.
Zamjena sijalice 3 184, Osigurači
3 194.
Pokazivači smjera 3 126.
Podsjetnik za sigurnosni
pojas
Podsjetnik za sigurnosni pojas na
prednjim sjedalima
X svijetli ili treperi crveno.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.Treperi
Nakon pokretanja motora do
maksimalno 100 sekundi dok se
sigurnosni pojas ne veže.
Vezanje sigurnosnog pojasa 3 45.
Status sigurnosnog pojasa na
stražnjim sjedalima
> ili X na informacijskom centru
vozača treperi ili svijetli.
Svijetli
Nakon pokretanja motora tijekom
minimalno 35 sekundi dok se
sigurnosni pojas ne veže.
Ako se nezakopčan sigurnosni pojas
zakopča u vožnji.
Treperi
Nakon kretanja kada sigurnosni pojas nije vezan.
Vezanje sigurnosnog pojasa 3 45.
Zračni jastuci i zatezači pojaseva
v svijetli crveno.Pri uključivanju kontakta kontrolno
svjetlo će zasvijetliti na otprilike
4 sekunde. Ukoliko ne zasvijetli ili se
ne ugasi nakon 4 sekunde ili svijetli za
vrijeme vožnje, postoji greška u
sustavu zračnih jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojaseva, zračni jastuci 3 44, 3 48.
Deaktiviranje zračnog
jastuka
V svijetli žuto.
Svijetli približno 60 sekundi nakon što je uključen kontakt. Zračni jastuk
suvozača je aktiviran.
* svijetli žuto.

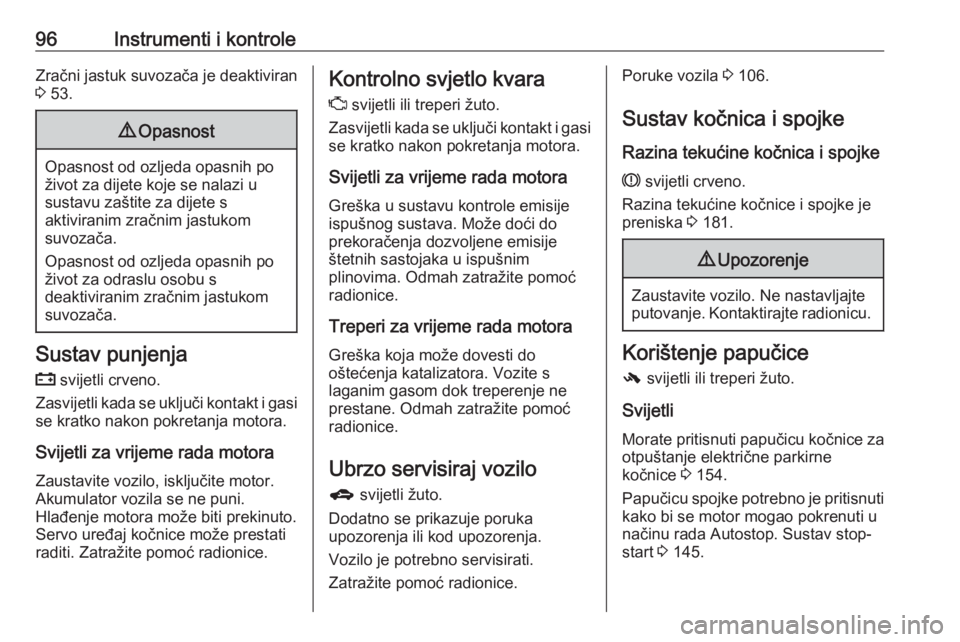

96Instrumenti i kontroleZračni jastuk suvozača je deaktiviran
3 53.9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Ubrzo servisiraj vozilo g svijetli žuto.
Dodatno se prikazuje poruka upozorenja ili kod upozorenja.
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.Poruke vozila 3 106.
Sustav kočnica i spojke Razina tekućine kočnica i spojke
R svijetli crveno.
Razina tekućine kočnice i spojke je
preniska 3 181.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Korištenje papučice
- svijetli ili treperi žuto.
Svijetli
Morate pritisnuti papučicu kočnice za
otpuštanje električne parkirne
kočnice 3 154.
Papučicu spojke potrebno je pritisnuti kako bi se motor mogao pokrenuti u
načinu rada Autostop. Sustav stop-
start 3 145.

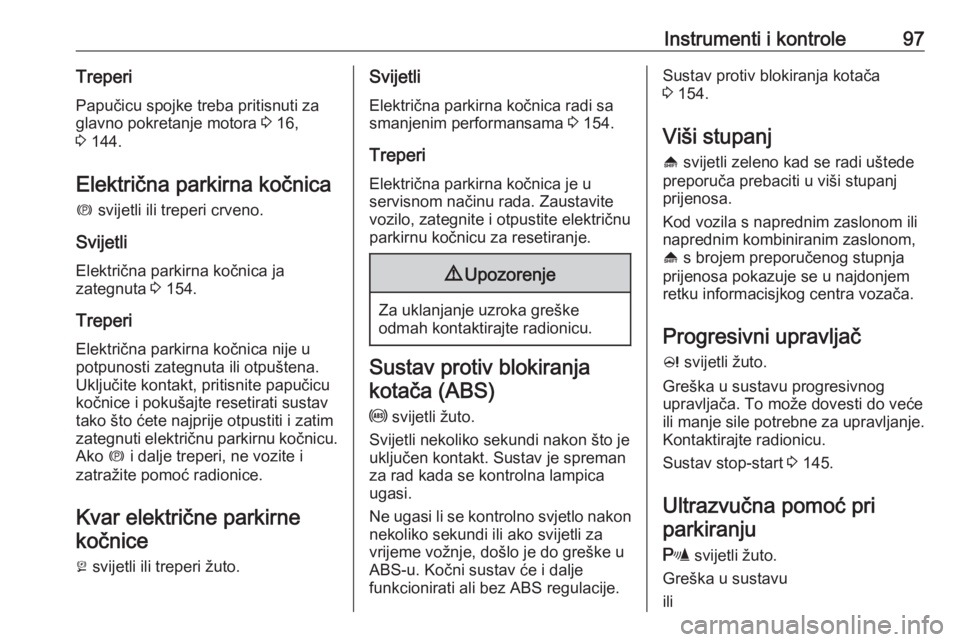

Instrumenti i kontrole97Treperi
Papučicu spojke treba pritisnuti za glavno pokretanje motora 3 16,
3 144.
Električna parkirna kočnica
m svijetli ili treperi crveno.
Svijetli
Električna parkirna kočnica ja
zategnuta 3 154.
Treperi
Električna parkirna kočnica nije u potpunosti zategnuta ili otpuštena.
Uključite kontakt, pritisnite papučicu
kočnice i pokušajte resetirati sustav
tako što ćete najprije otpustiti i zatim
zategnuti električnu parkirnu kočnicu.
Ako m i dalje treperi, ne vozite i
zatražite pomoć radionice.
Kvar električne parkirnekočnice
j svijetli ili treperi žuto.Svijetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 154.
Treperi
Električna parkirna kočnica je u
servisnom načinu rada. Zaustavite
vozilo, zategnite i otpustite električnu
parkirnu kočnicu za resetiranje.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon
nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati ali bez ABS regulacije.
Sustav protiv blokiranja kotača
3 154.
Viši stupanj
[ svijetli zeleno kad se radi uštede
preporuča prebaciti u viši stupanj
prijenosa.
Kod vozila s naprednim zaslonom ili
naprednim kombiniranim zaslonom,
[ s brojem preporučenog stupnja
prijenosa pokazuje se u najdonjem
retku informacisjkog centra vozača.
Progresivni upravljač c svijetli žuto.
Greška u sustavu progresivnog
upravljača. To može dovesti do veće
ili manje sile potrebne za upravljanje.
Kontaktirajte radionicu.
Sustav stop-start 3 145.
Ultrazvučna pomoć pri parkiranju
r svijetli žuto.
Greška u sustavu
ili

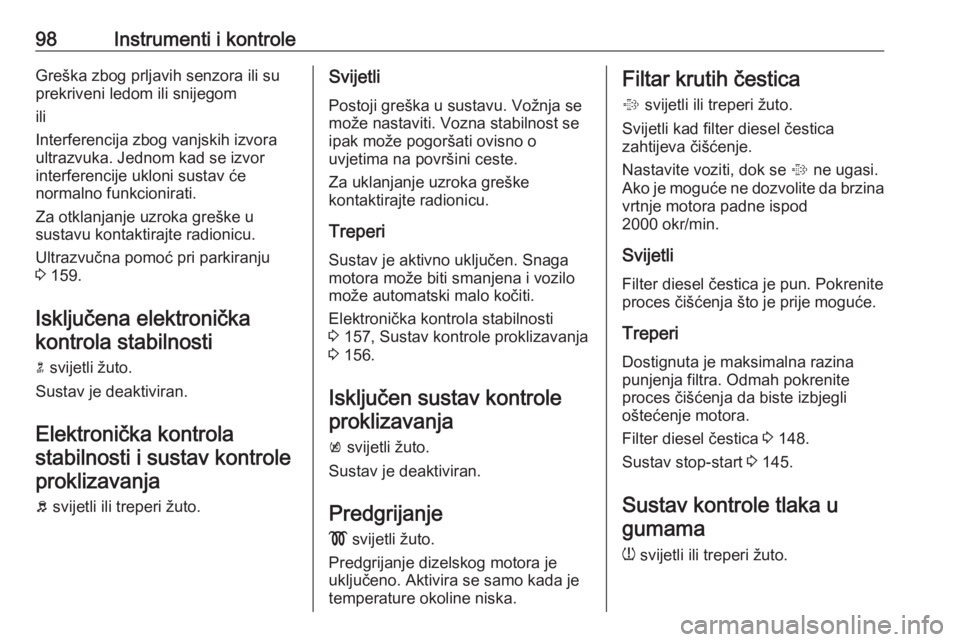

98Instrumenti i kontroleGreška zbog prljavih senzora ili su
prekriveni ledom ili snijegom
ili
Interferencija zbog vanjskih izvora
ultrazvuka. Jednom kad se izvor
interferencije ukloni sustav će
normalno funkcionirati.
Za otklanjanje uzroka greške u
sustavu kontaktirajte radionicu.
Ultrazvučna pomoć pri parkiranju
3 159.
Isključena elektronička kontrola stabilnosti
n svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrolastabilnosti i sustav kontroleproklizavanja
b svijetli ili treperi žuto.Svijetli
Postoji greška u sustavu. Vožnja se može nastaviti. Vozna stabilnost se
ipak može pogoršati ovisno o
uvjetima na površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo
može automatski malo kočiti.
Elektronička kontrola stabilnosti
3 157, Sustav kontrole proklizavanja
3 156.
Isključen sustav kontrole proklizavanja
k svijetli žuto.
Sustav je deaktiviran.
Predgrijanje ! svijetli žuto.
Predgrijanje dizelskog motora je uključeno. Aktivira se samo kada je
temperature okoline niska.Filtar krutih čestica
% svijetli ili treperi žuto.
Svijetli kad filter diesel čestica
zahtijeva čišćenje.
Nastavite voziti, dok se % ne ugasi.
Ako je moguće ne dozvolite da brzina vrtnje motora padne ispod
2000 okr/min.
Svijetli
Filter diesel čestica je pun. Pokrenite
proces čišćenja što je prije moguće.
Treperi
Dostignuta je maksimalna razina
punjenja filtra. Odmah pokrenite
proces čišćenja da biste izbjegli
oštećenje motora.
Filter diesel čestica 3 148.
Sustav stop-start 3 145.
Sustav kontrole tlaka u gumama
w svijetli ili treperi žuto.
