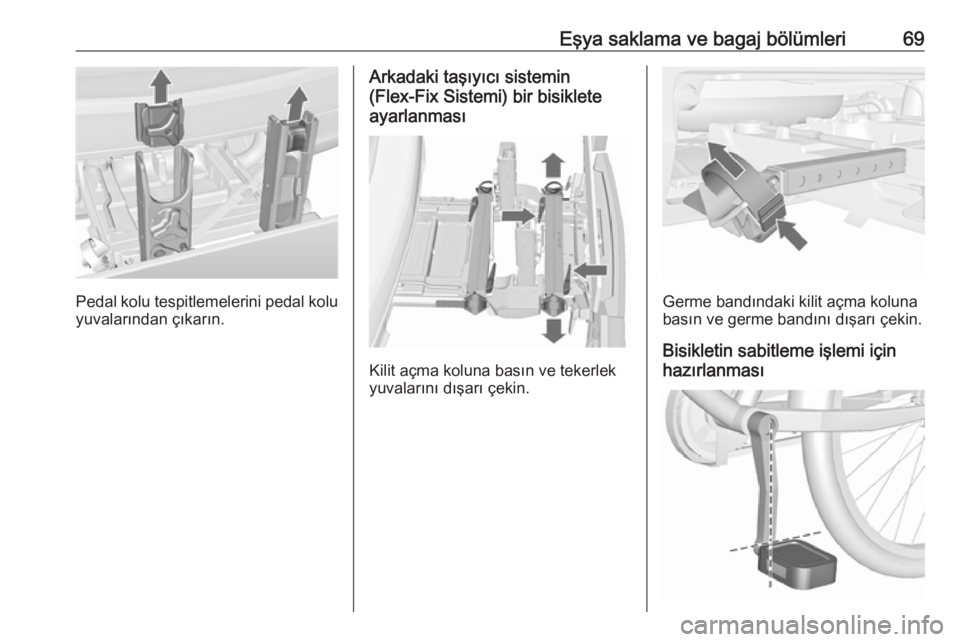

Eşya saklama ve bagaj bölümleri69
Pedal kolu tespitlemelerini pedal kolu
yuvalarından çıkarın.
Arkadaki taşıyıcı sistemin
(Flex-Fix Sistemi) bir bisiklete
ayarlanması
Kilit açma koluna basın ve tekerlek
yuvalarını dışarı çekin.
Germe bandındaki kilit açma koluna
basın ve germe bandını dışarı çekin.
Bisikletin sabitleme işlemi için
hazırlanması

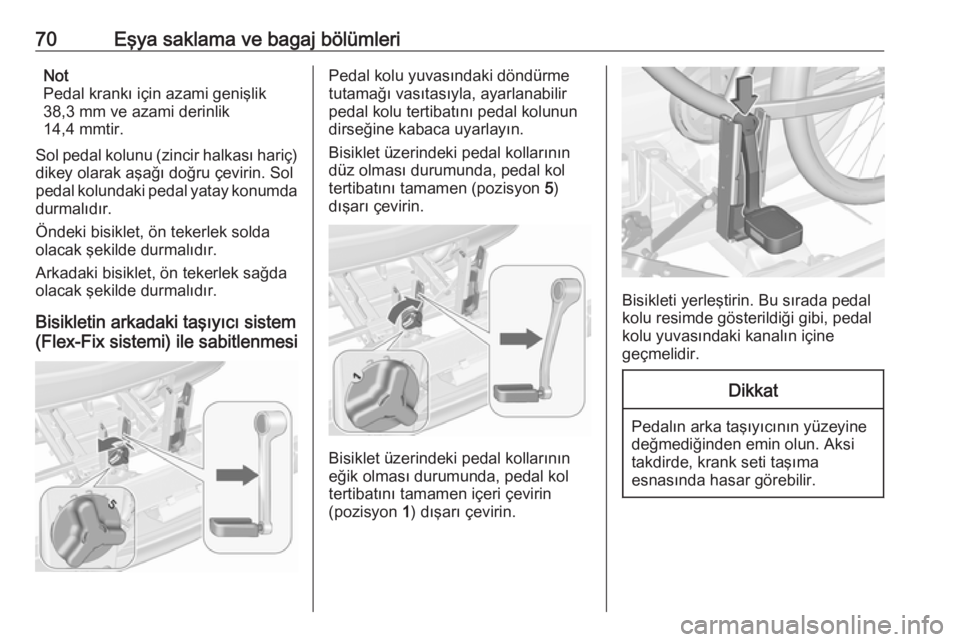

70Eşya saklama ve bagaj bölümleriNot
Pedal krankı için azami genişlik
38,3 mm ve azami derinlik
14,4 mmtir.
Sol pedal kolunu (zincir halkası hariç) dikey olarak aşağı doğru çevirin. Sol
pedal kolundaki pedal yatay konumda durmalıdır.
Öndeki bisiklet, ön tekerlek solda
olacak şekilde durmalıdır.
Arkadaki bisiklet, ön tekerlek sağda olacak şekilde durmalıdır.
Bisikletin arkadaki taşıyıcı sistem
(Flex-Fix sistemi) ile sabitlenmesiPedal kolu yuvasındaki döndürme
tutamağı vasıtasıyla, ayarlanabilir
pedal kolu tertibatını pedal kolunun
dirseğine kabaca uyarlayın.
Bisiklet üzerindeki pedal kollarının
düz olması durumunda, pedal kol
tertibatını tamamen (pozisyon 5)
dışarı çevirin.
Bisiklet üzerindeki pedal kollarının
eğik olması durumunda, pedal kol
tertibatını tamamen içeri çevirin
(pozisyon 1) dışarı çevirin.
Bisikleti yerleştirin. Bu sırada pedal
kolu resimde gösterildiği gibi, pedal
kolu yuvasındaki kanalın içine
geçmelidir.
Dikkat
Pedalın arka taşıyıcının yüzeyine
değmediğinden emin olun. Aksi
takdirde, krank seti taşıma
esnasında hasar görebilir.

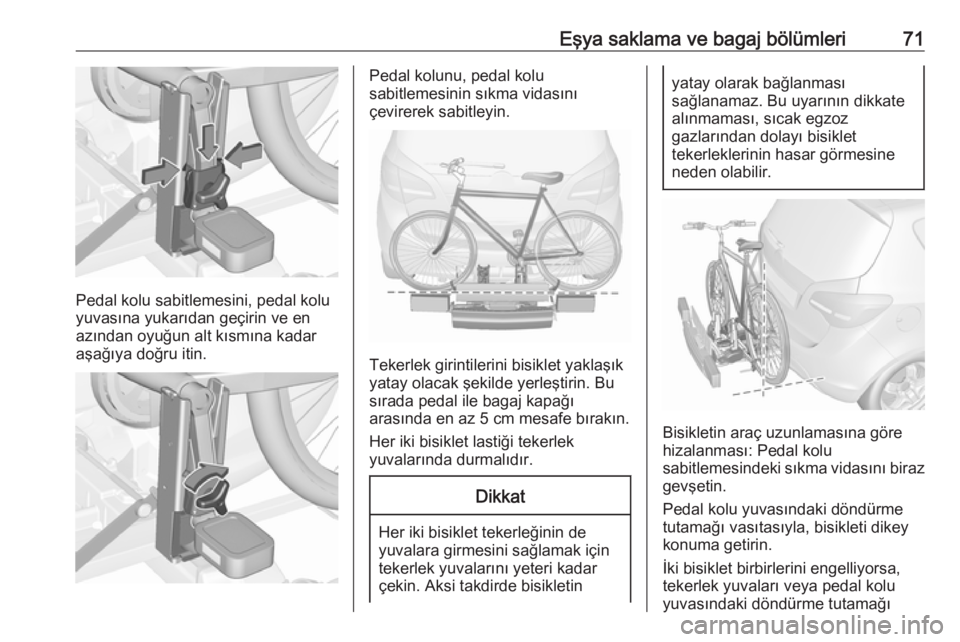

Eşya saklama ve bagaj bölümleri71
Pedal kolu sabitlemesini, pedal kolu
yuvasına yukarıdan geçirin ve en
azından oyuğun alt kısmına kadar
aşağıya doğru itin.
Pedal kolunu, pedal kolu
sabitlemesinin sıkma vidasını
çevirerek sabitleyin.
Tekerlek girintilerini bisiklet yaklaşık
yatay olacak şekilde yerleştirin. Bu
sırada pedal ile bagaj kapağı
arasında en az 5 cm mesafe bırakın.
Her iki bisiklet lastiği tekerlek
yuvalarında durmalıdır.
Dikkat
Her iki bisiklet tekerleğinin de
yuvalara girmesini sağlamak için
tekerlek yuvalarını yeteri kadar
çekin. Aksi takdirde bisikletin
yatay olarak bağlanması
sağlanamaz. Bu uyarının dikkate
alınmaması, sıcak egzoz
gazlarından dolayı bisiklet
tekerleklerinin hasar görmesine
neden olabilir.
Bisikletin araç uzunlamasına göre
hizalanması: Pedal kolu
sabitlemesindeki sıkma vidasını biraz gevşetin.
Pedal kolu yuvasındaki döndürme
tutamağı vasıtasıyla, bisikleti dikey
konuma getirin.
İki bisiklet birbirlerini engelliyorsa,
tekerlek yuvaları veya pedal kolu
yuvasındaki döndürme tutamağı

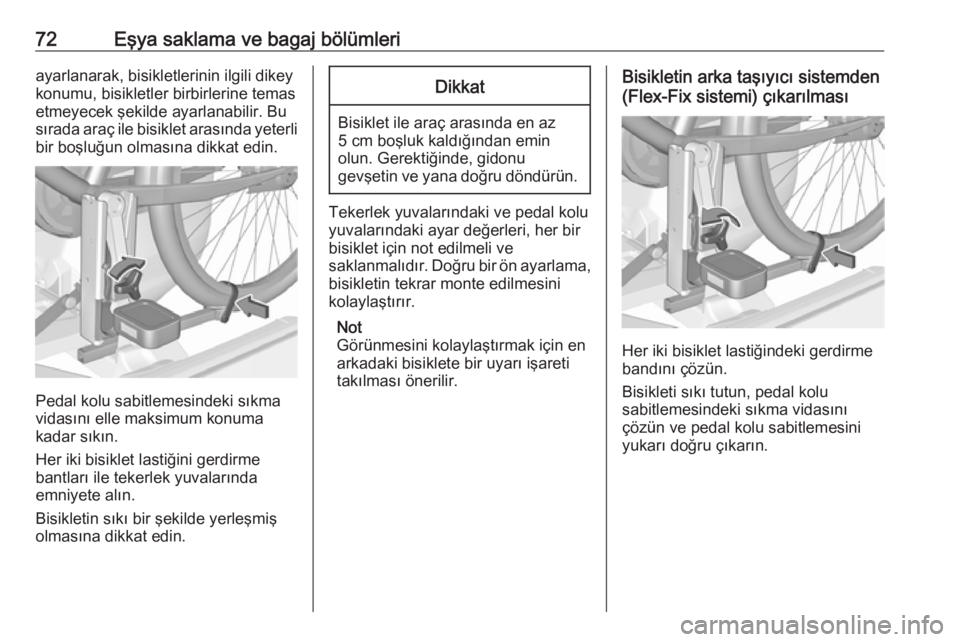

72Eşya saklama ve bagaj bölümleriayarlanarak, bisikletlerinin ilgili dikey
konumu, bisikletler birbirlerine temas
etmeyecek şekilde ayarlanabilir. Bu
sırada araç ile bisiklet arasında yeterli
bir boşluğun olmasına dikkat edin.
Pedal kolu sabitlemesindeki sıkma
vidasını elle maksimum konuma
kadar sıkın.
Her iki bisiklet lastiğini gerdirme
bantları ile tekerlek yuvalarında
emniyete alın.
Bisikletin sıkı bir şekilde yerleşmiş olmasına dikkat edin.
Dikkat
Bisiklet ile araç arasında en az5 cm boşluk kaldığından emin
olun. Gerektiğinde, gidonu
gevşetin ve yana doğru döndürün.
Tekerlek yuvalarındaki ve pedal kolu yuvalarındaki ayar değerleri, her bir
bisiklet için not edilmeli ve
saklanmalıdır. Doğru bir ön ayarlama, bisikletin tekrar monte edilmesini
kolaylaştırır.
Not
Görünmesini kolaylaştırmak için en
arkadaki bisiklete bir uyarı işareti
takılması önerilir.
Bisikletin arka taşıyıcı sistemden
(Flex-Fix sistemi) çıkarılması
Her iki bisiklet lastiğindeki gerdirme
bandını çözün.
Bisikleti sıkı tutun, pedal kolu
sabitlemesindeki sıkma vidasını
çözün ve pedal kolu sabitlemesini
yukarı doğru çıkarın.

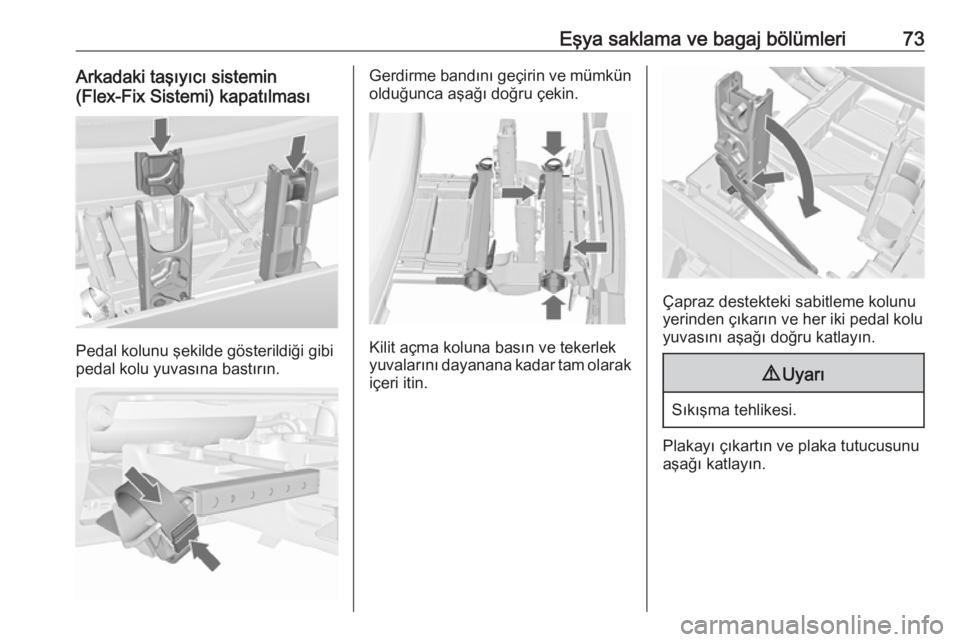

Eşya saklama ve bagaj bölümleri73Arkadaki taşıyıcı sistemin
(Flex-Fix Sistemi) kapatılması
Pedal kolunu şekilde gösterildiği gibi
pedal kolu yuvasına bastırın.
Gerdirme bandını geçirin ve mümkün olduğunca aşağı doğru çekin.
Kilit açma koluna basın ve tekerlek
yuvalarını dayanana kadar tam olarak
içeri itin.
Çapraz destekteki sabitleme kolunu yerinden çıkarın ve her iki pedal kolu
yuvasını aşağı doğru katlayın.
9 Uyarı
Sıkışma tehlikesi.
Plakayı çıkartın ve plaka tutucusunu
aşağı katlayın.

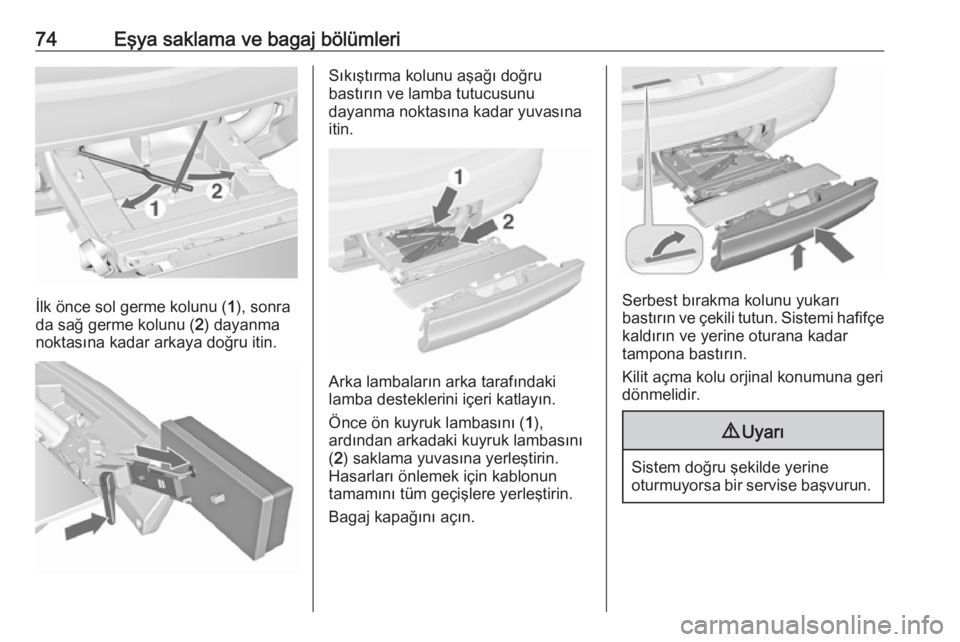

74Eşya saklama ve bagaj bölümleri
İlk önce sol germe kolunu (1), sonra
da sağ germe kolunu ( 2) dayanma
noktasına kadar arkaya doğru itin.
Sıkıştırma kolunu aşağı doğru
bastırın ve lamba tutucusunu
dayanma noktasına kadar yuvasına
itin.
Arka lambaların arka tarafındaki
lamba desteklerini içeri katlayın.
Önce ön kuyruk lambasını ( 1),
ardından arkadaki kuyruk lambasını
( 2 ) saklama yuvasına yerleştirin.
Hasarları önlemek için kablonun
tamamını tüm geçişlere yerleştirin.
Bagaj kapağını açın.
Serbest bırakma kolunu yukarı
bastırın ve çekili tutun. Sistemi hafifçe kaldırın ve yerine oturana kadar
tampona bastırın.
Kilit açma kolu orjinal konumuna geri
dönmelidir.
9 Uyarı
Sistem doğru şekilde yerine
oturmuyorsa bir servise başvurun.

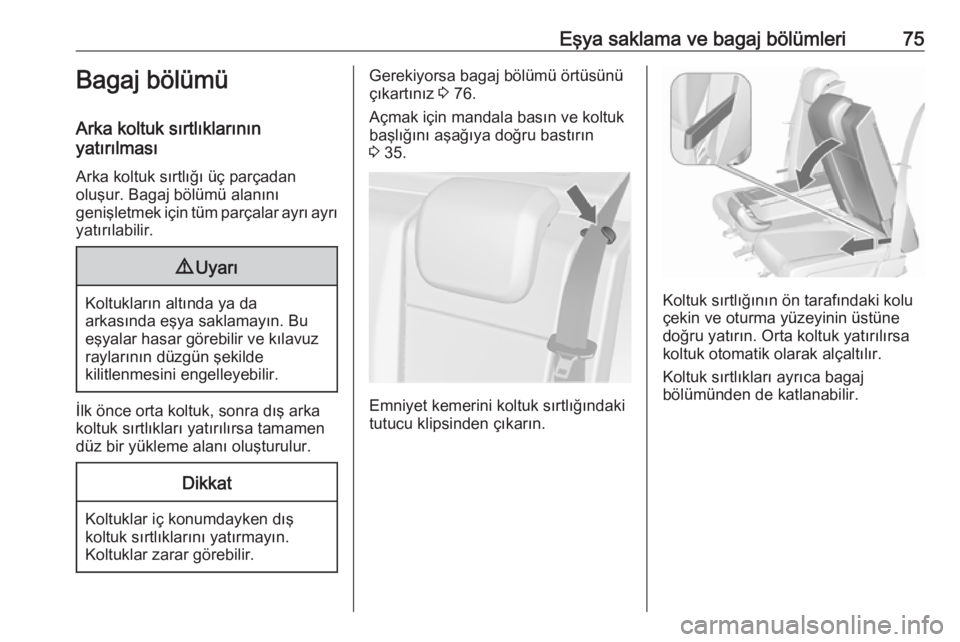

Eşya saklama ve bagaj bölümleri75Bagaj bölümü
Arka koltuk sırtlıklarının
yatırılması
Arka koltuk sırtlığı üç parçadan
oluşur. Bagaj bölümü alanını
genişletmek için tüm parçalar ayrı ayrı yatırılabilir.9 Uyarı
Koltukların altında ya da
arkasında eşya saklamayın. Bu
eşyalar hasar görebilir ve kılavuz
raylarının düzgün şekilde
kilitlenmesini engelleyebilir.
İlk önce orta koltuk, sonra dış arka koltuk sırtlıkları yatırılırsa tamamen
düz bir yükleme alanı oluşturulur.
Dikkat
Koltuklar iç konumdayken dış
koltuk sırtlıklarını yatırmayın.
Koltuklar zarar görebilir.
Gerekiyorsa bagaj bölümü örtüsünü
çıkartınız 3 76.
Açmak için mandala basın ve koltuk
başlığını aşağıya doğru bastırın
3 35.
Emniyet kemerini koltuk sırtlığındaki
tutucu klipsinden çıkarın.
Koltuk sırtlığının ön tarafındaki kolu
çekin ve oturma yüzeyinin üstüne
doğru yatırın. Orta koltuk yatırılırsa
koltuk otomatik olarak alçaltılır.
Koltuk sırtlıkları ayrıca bagaj
bölümünden de katlanabilir.

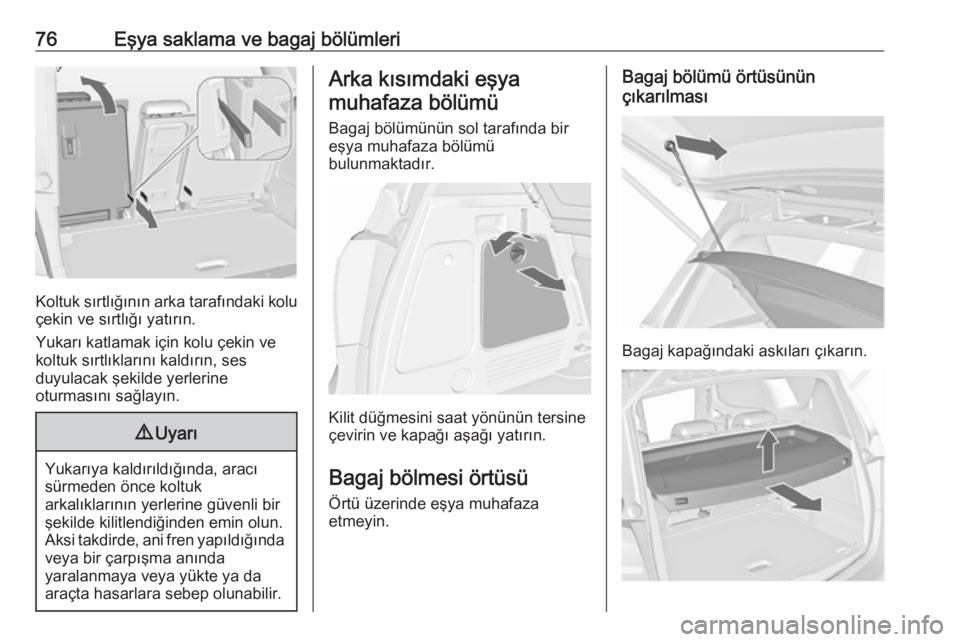

76Eşya saklama ve bagaj bölümleri
Koltuk sırtlığının arka tarafındaki koluçekin ve sırtlığı yatırın.
Yukarı katlamak için kolu çekin ve
koltuk sırtlıklarını kaldırın, ses
duyulacak şekilde yerlerine
oturmasını sağlayın.
9 Uyarı
Yukarıya kaldırıldığında, aracı
sürmeden önce koltuk
arkalıklarının yerlerine güvenli bir
şekilde kilitlendiğinden emin olun.
Aksi takdirde, ani fren yapıldığında veya bir çarpışma anında
yaralanmaya veya yükte ya da
araçta hasarlara sebep olunabilir.
Arka kısımdaki eşya
muhafaza bölümü
Bagaj bölümünün sol tarafında bir
eşya muhafaza bölümü
bulunmaktadır.
Kilit düğmesini saat yönünün tersine
çevirin ve kapağı aşağı yatırın.
Bagaj bölmesi örtüsü Örtü üzerinde eşya muhafaza
etmeyin.
Bagaj bölümü örtüsünün
çıkarılması
Bagaj kapağındaki askıları çıkarın.

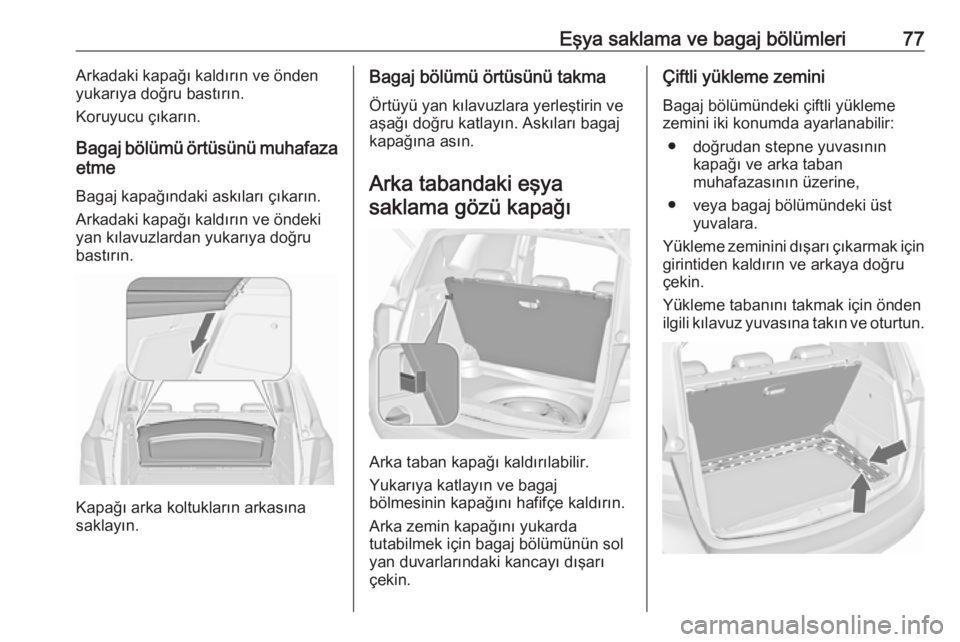

Eşya saklama ve bagaj bölümleri77Arkadaki kapağı kaldırın ve önden
yukarıya doğru bastırın.
Koruyucu çıkarın.
Bagaj bölümü örtüsünü muhafaza
etme
Bagaj kapağındaki askıları çıkarın.
Arkadaki kapağı kaldırın ve öndeki yan kılavuzlardan yukarıya doğrubastırın.
Kapağı arka koltukların arkasına
saklayın.
Bagaj bölümü örtüsünü takma
Örtüyü yan kılavuzlara yerleştirin ve
aşağı doğru katlayın. Askıları bagaj
kapağına asın.
Arka tabandaki eşya saklama gözü kapağı
Arka taban kapağı kaldırılabilir.
Yukarıya katlayın ve bagaj
bölmesinin kapağını hafifçe kaldırın.
Arka zemin kapağını yukarda
tutabilmek için bagaj bölümünün sol
yan duvarlarındaki kancayı dışarı
çekin.
Çiftli yükleme zemini
Bagaj bölümündeki çiftli yükleme
zemini iki konumda ayarlanabilir:
● doğrudan stepne yuvasının kapağı ve arka taban
muhafazasının üzerine,
● veya bagaj bölümündeki üst yuvalara.
Yükleme zeminini dışarı çıkarmak için
girintiden kaldırın ve arkaya doğru
çekin.
Yükleme tabanını takmak için önden
ilgili kılavuz yuvasına takın ve oturtun.

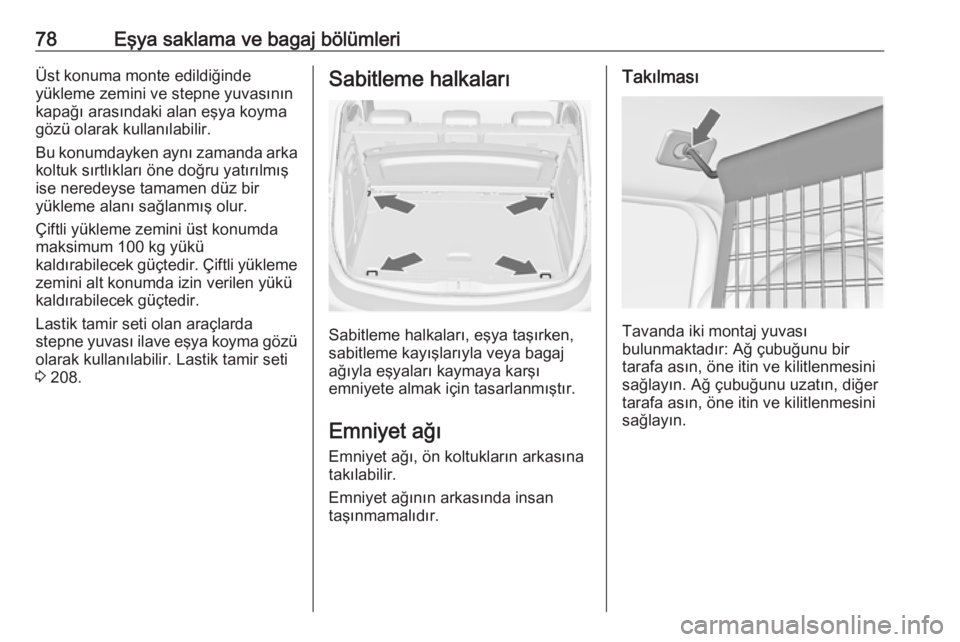

78Eşya saklama ve bagaj bölümleriÜst konuma monte edildiğinde
yükleme zemini ve stepne yuvasının
kapağı arasındaki alan eşya koyma
gözü olarak kullanılabilir.
Bu konumdayken aynı zamanda arka koltuk sırtlıkları öne doğru yatırılmış
ise neredeyse tamamen düz bir
yükleme alanı sağlanmış olur.
Çiftli yükleme zemini üst konumda maksimum 100 kg yükü
kaldırabilecek güçtedir. Çiftli yükleme
zemini alt konumda izin verilen yükü
kaldırabilecek güçtedir.
Lastik tamir seti olan araçlarda
stepne yuvası ilave eşya koyma gözü olarak kullanılabilir. Lastik tamir seti
3 208.Sabitleme halkaları
Sabitleme halkaları, eşya taşırken,
sabitleme kayışlarıyla veya bagaj
ağıyla eşyaları kaymaya karşı
emniyete almak için tasarlanmıştır.
Emniyet ağı
Emniyet ağı, ön koltukların arkasına
takılabilir.
Emniyet ağının arkasında insan
taşınmamalıdır.
Takılması
Tavanda iki montaj yuvası
bulunmaktadır: Ağ çubuğunu bir
tarafa asın, öne itin ve kilitlenmesini
sağlayın. Ağ çubuğunu uzatın, diğer
tarafa asın, öne itin ve kilitlenmesini
sağlayın.
