OPEL MERIVA 2016 Uporabniški priročnik
Manufacturer: OPEL, Model Year: 2016, Model line: MERIVA, Model: OPEL MERIVA 2016Pages: 257, PDF Size: 8.05 MB

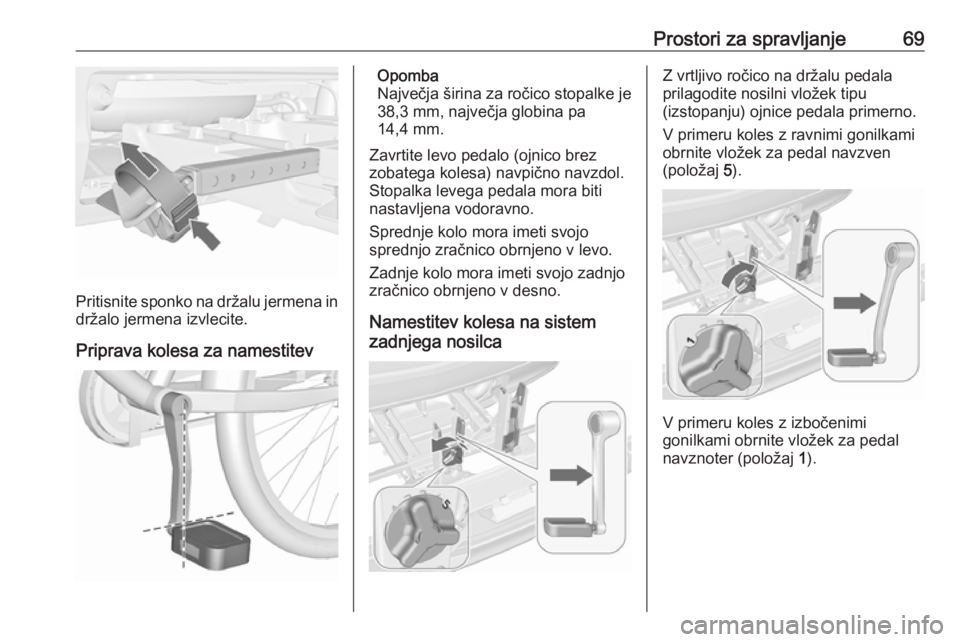

Page 71 of 257
Prostori za spravljanje69
Pritisnite sponko na držalu jermena in
držalo jermena izvlecite.
Priprava kolesa za namestitev
Opomba
Največja širina za ročico stopalke je
38,3 mm, največja globina pa
14,4 mm.
Zavrtite levo pedalo (ojnico brez
zobatega kolesa) navpično navzdol.
Stopalka levega pedala mora biti
nastavljena vodoravno.
Sprednje kolo mora imeti svojo
sprednjo zračnico obrnjeno v levo.
Zadnje kolo mora imeti svojo zadnjo
zračnico obrnjeno v desno.
Namestitev kolesa na sistem
zadnjega nosilcaZ vrtljivo ročico na držalu pedala
prilagodite nosilni vložek tipu
(izstopanju) ojnice pedala primerno.
V primeru koles z ravnimi gonilkami
obrnite vložek za pedal navzven
(položaj 5).
V primeru koles z izbočenimi
gonilkami obrnite vložek za pedal
navznoter (položaj 1).

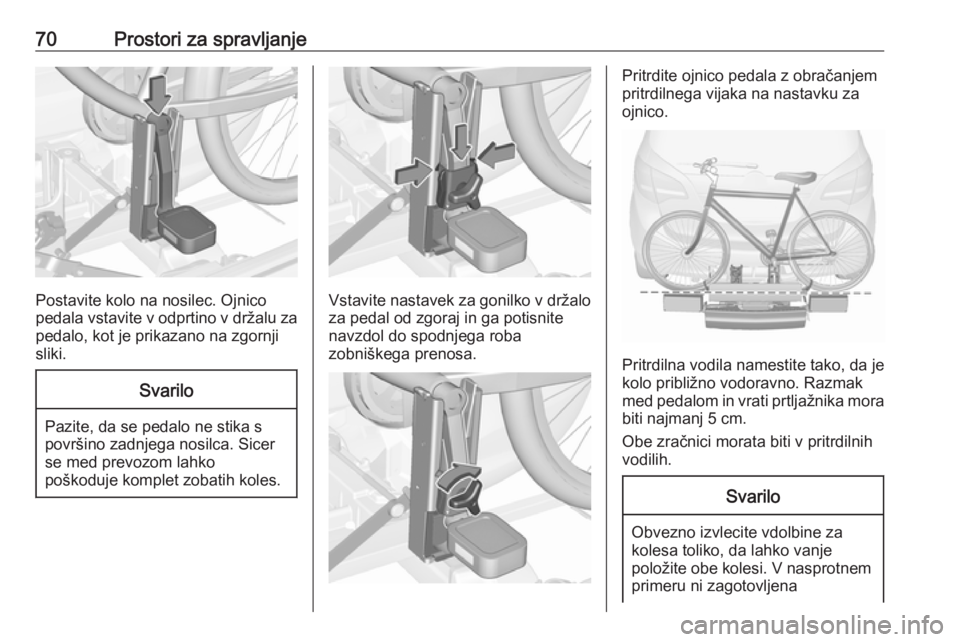

Page 72 of 257
70Prostori za spravljanje
Postavite kolo na nosilec. Ojnico
pedala vstavite v odprtino v držalu za pedalo, kot je prikazano na zgornji
sliki.
Svarilo
Pazite, da se pedalo ne stika s
površino zadnjega nosilca. Sicer
se med prevozom lahko
poškoduje komplet zobatih koles.
Vstavite nastavek za gonilko v držalo za pedal od zgoraj in ga potisnite
navzdol do spodnjega roba
zobniškega prenosa.
Pritrdite ojnico pedala z obračanjem
pritrdilnega vijaka na nastavku za
ojnico.
Pritrdilna vodila namestite tako, da je
kolo približno vodoravno. Razmak
med pedalom in vrati prtljažnika mora
biti najmanj 5 cm.
Obe zračnici morata biti v pritrdilnih vodilih.
Svarilo
Obvezno izvlecite vdolbine za
kolesa toliko, da lahko vanje
položite obe kolesi. V nasprotnem primeru ni zagotovljena

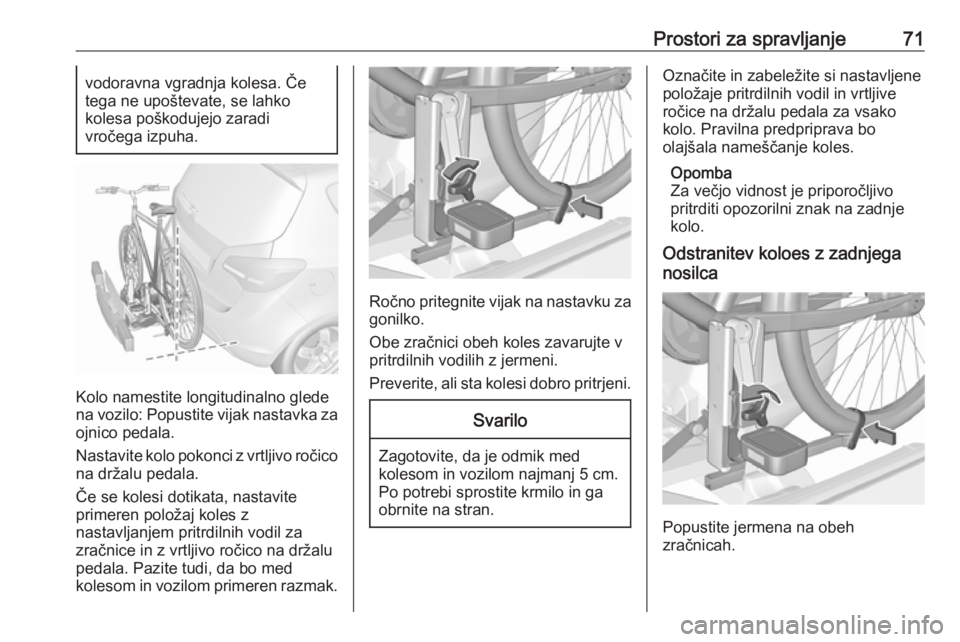

Page 73 of 257
Prostori za spravljanje71vodoravna vgradnja kolesa. Če
tega ne upoštevate, se lahko
kolesa poškodujejo zaradi
vročega izpuha.
Kolo namestite longitudinalno glede
na vozilo: Popustite vijak nastavka za
ojnico pedala.
Nastavite kolo pokonci z vrtljivo ročico na držalu pedala.
Če se kolesi dotikata, nastavite
primeren položaj koles z
nastavljanjem pritrdilnih vodil za
zračnice in z vrtljivo ročico na držalu
pedala. Pazite tudi, da bo med
kolesom in vozilom primeren razmak.
Ročno pritegnite vijak na nastavku za
gonilko.
Obe zračnici obeh koles zavarujte v
pritrdilnih vodilih z jermeni.
Preverite, ali sta kolesi dobro pritrjeni.
Svarilo
Zagotovite, da je odmik med kolesom in vozilom najmanj 5 cm.
Po potrebi sprostite krmilo in ga
obrnite na stran.
Označite in zabeležite si nastavljene
položaje pritrdilnih vodil in vrtljive
ročice na držalu pedala za vsako
kolo. Pravilna predpriprava bo
olajšala nameščanje koles.
Opomba
Za večjo vidnost je priporočljivo pritrditi opozorilni znak na zadnje
kolo.
Odstranitev koloes z zadnjega
nosilca
Popustite jermena na obeh
zračnicah.

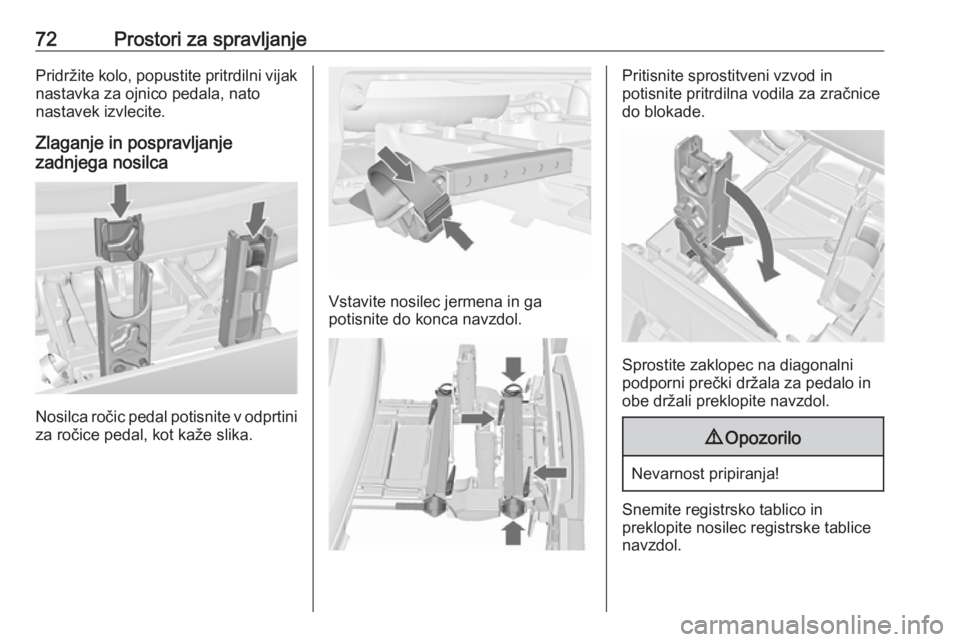

Page 74 of 257
72Prostori za spravljanjePridržite kolo, popustite pritrdilni vijak
nastavka za ojnico pedala, nato
nastavek izvlecite.
Zlaganje in pospravljanje
zadnjega nosilca
Nosilca ročic pedal potisnite v odprtini za ročice pedal, kot kaže slika.
Vstavite nosilec jermena in ga
potisnite do konca navzdol.
Pritisnite sprostitveni vzvod in
potisnite pritrdilna vodila za zračnice
do blokade.
Sprostite zaklopec na diagonalni
podporni prečki držala za pedalo in
obe držali preklopite navzdol.
9 Opozorilo
Nevarnost pripiranja!
Snemite registrsko tablico in
preklopite nosilec registrske tablice
navzdol.

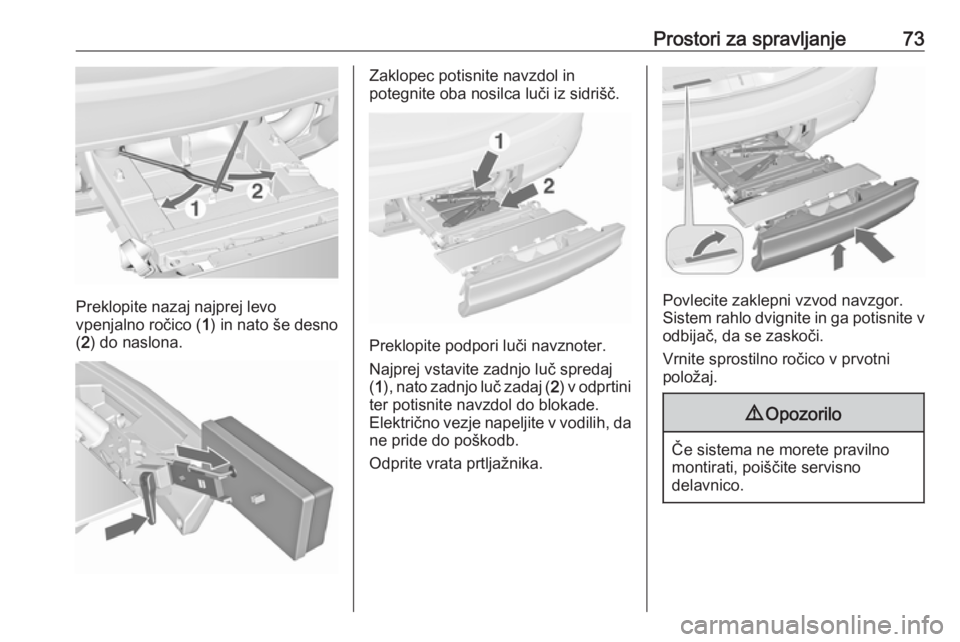

Page 75 of 257
Prostori za spravljanje73
Preklopite nazaj najprej levo
vpenjalno ročico ( 1) in nato še desno
( 2 ) do naslona.
Zaklopec potisnite navzdol in
potegnite oba nosilca luči iz sidrišč.
Preklopite podpori luči navznoter.
Najprej vstavite zadnjo luč spredaj
( 1 ), nato zadnjo luč zadaj ( 2) v odprtini
ter potisnite navzdol do blokade.
Električno vezje napeljite v vodilih, da
ne pride do poškodb.
Odprite vrata prtljažnika.
Povlecite zaklepni vzvod navzgor.
Sistem rahlo dvignite in ga potisnite v odbijač, da se zaskoči.
Vrnite sprostilno ročico v prvotni
položaj.
9 Opozorilo
Če sistema ne morete pravilno
montirati, poiščite servisno
delavnico.

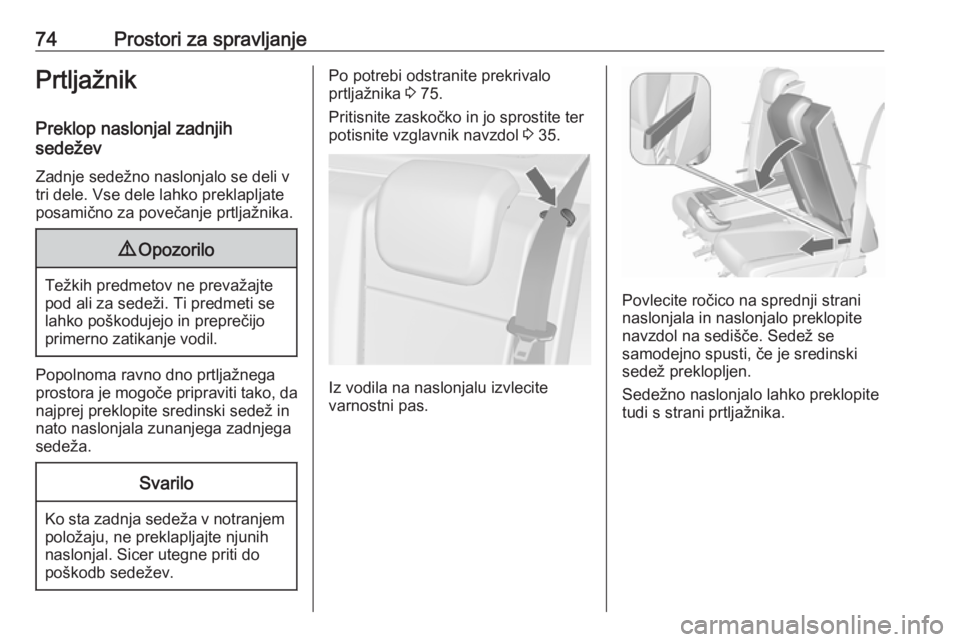

Page 76 of 257
74Prostori za spravljanjePrtljažnik
Preklop naslonjal zadnjih
sedežev
Zadnje sedežno naslonjalo se deli v
tri dele. Vse dele lahko preklapljate
posamično za povečanje prtljažnika.9 Opozorilo
Težkih predmetov ne prevažajte
pod ali za sedeži. Ti predmeti se
lahko poškodujejo in preprečijo
primerno zatikanje vodil.
Popolnoma ravno dno prtljažnega
prostora je mogoče pripraviti tako, da najprej preklopite sredinski sedež in
nato naslonjala zunanjega zadnjega
sedeža.
Svarilo
Ko sta zadnja sedeža v notranjem položaju, ne preklapljajte njunih
naslonjal. Sicer utegne priti do
poškodb sedežev.
Po potrebi odstranite prekrivalo
prtljažnika 3 75.
Pritisnite zaskočko in jo sprostite ter potisnite vzglavnik navzdol 3 35.
Iz vodila na naslonjalu izvlecite
varnostni pas.
Povlecite ročico na sprednji strani
naslonjala in naslonjalo preklopite navzdol na sedišče. Sedež se
samodejno spusti, če je sredinski
sedež preklopljen.
Sedežno naslonjalo lahko preklopite tudi s strani prtljažnika.

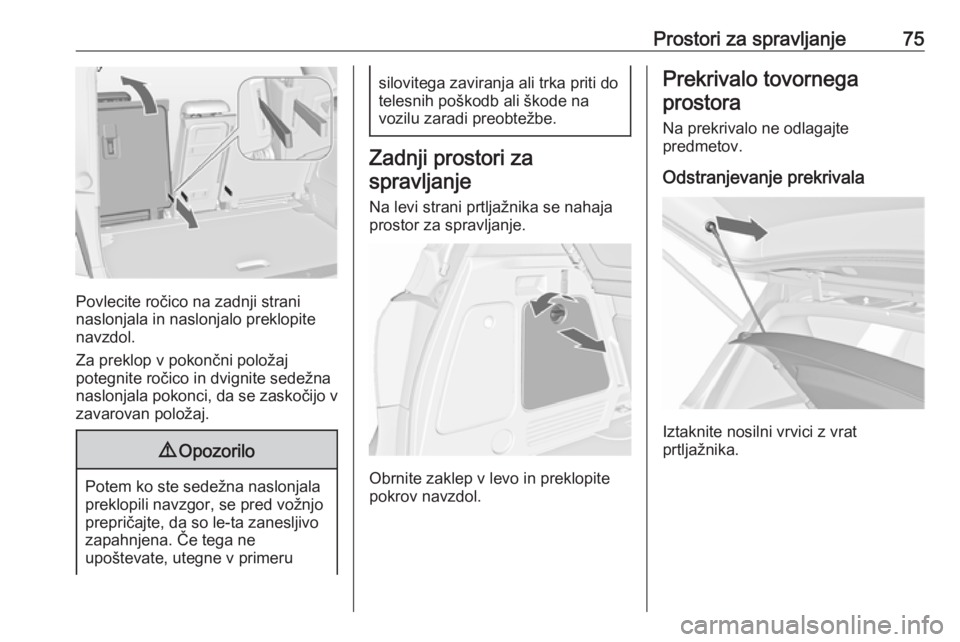

Page 77 of 257
Prostori za spravljanje75
Povlecite ročico na zadnji strani
naslonjala in naslonjalo preklopite
navzdol.
Za preklop v pokončni položaj potegnite ročico in dvignite sedežna
naslonjala pokonci, da se zaskočijo v zavarovan položaj.
9 Opozorilo
Potem ko ste sedežna naslonjala
preklopili navzgor, se pred vožnjo
prepričajte, da so le-ta zanesljivo
zapahnjena. Če tega ne
upoštevate, utegne v primeru
silovitega zaviranja ali trka priti do
telesnih poškodb ali škode na
vozilu zaradi preobtežbe.
Zadnji prostori za
spravljanje
Na levi strani prtljažnika se nahaja prostor za spravljanje.
Obrnite zaklep v levo in preklopite
pokrov navzdol.
Prekrivalo tovornega
prostora
Na prekrivalo ne odlagajte
predmetov.
Odstranjevanje prekrivala
Iztaknite nosilni vrvici z vrat
prtljažnika.

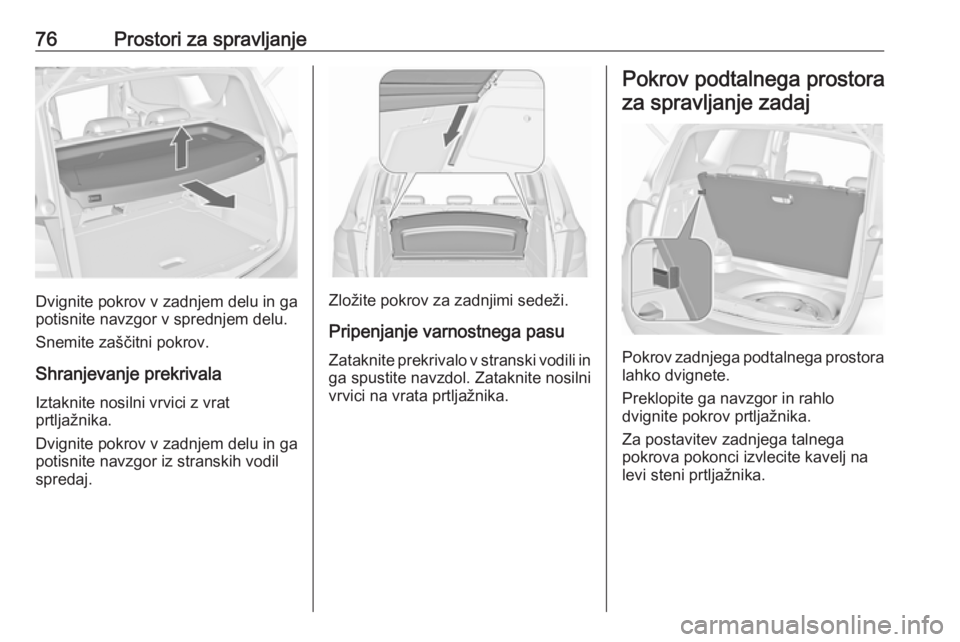

Page 78 of 257
76Prostori za spravljanje
Dvignite pokrov v zadnjem delu in ga
potisnite navzgor v sprednjem delu.
Snemite zaščitni pokrov.
Shranjevanje prekrivala
Iztaknite nosilni vrvici z vrat
prtljažnika.
Dvignite pokrov v zadnjem delu in ga
potisnite navzgor iz stranskih vodil
spredaj.Zložite pokrov za zadnjimi sedeži.
Pripenjanje varnostnega pasu
Zataknite prekrivalo v stranski vodili in ga spustite navzdol. Zataknite nosilni
vrvici na vrata prtljažnika.
Pokrov podtalnega prostora
za spravljanje zadaj
Pokrov zadnjega podtalnega prostora lahko dvignete.
Preklopite ga navzgor in rahlo dvignite pokrov prtljažnika.
Za postavitev zadnjega talnega
pokrova pokonci izvlecite kavelj na
levi steni prtljažnika.

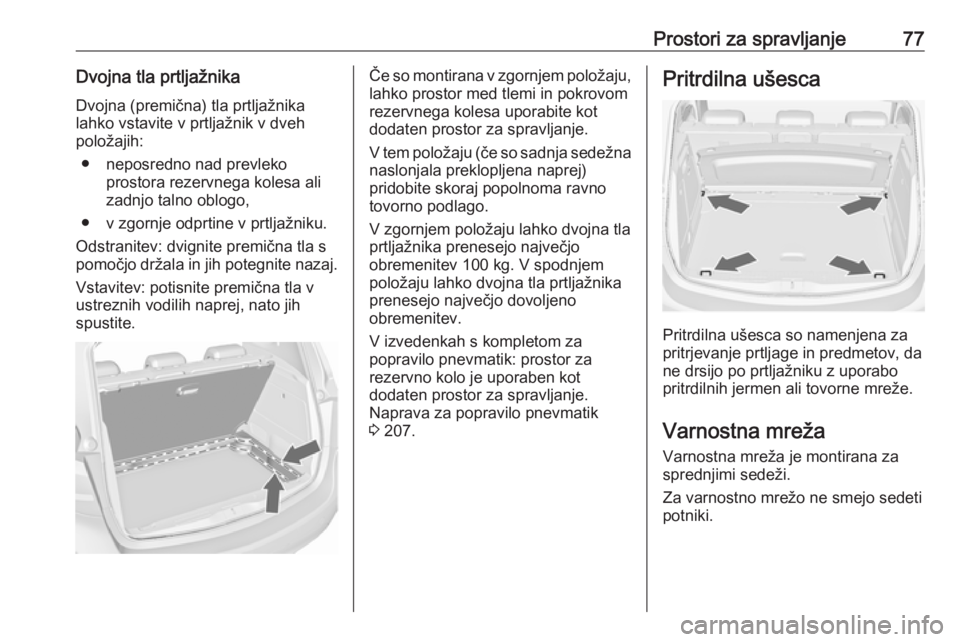

Page 79 of 257
Prostori za spravljanje77Dvojna tla prtljažnika
Dvojna (premična) tla prtljažnika
lahko vstavite v prtljažnik v dveh
položajih:
● neposredno nad prevleko prostora rezervnega kolesa ali
zadnjo talno oblogo,
● v zgornje odprtine v prtljažniku.
Odstranitev: dvignite premična tla s
pomočjo držala in jih potegnite nazaj.
Vstavitev: potisnite premična tla v
ustreznih vodilih naprej, nato jih
spustite.Če so montirana v zgornjem položaju,
lahko prostor med tlemi in pokrovom rezervnega kolesa uporabite kot
dodaten prostor za spravljanje.
V tem položaju (če so sadnja sedežna
naslonjala preklopljena naprej)
pridobite skoraj popolnoma ravno
tovorno podlago.
V zgornjem položaju lahko dvojna tla
prtljažnika prenesejo največjo
obremenitev 100 kg. V spodnjem
položaju lahko dvojna tla prtljažnika
prenesejo največjo dovoljeno
obremenitev.
V izvedenkah s kompletom za
popravilo pnevmatik: prostor za
rezervno kolo je uporaben kot
dodaten prostor za spravljanje.
Naprava za popravilo pnevmatik
3 207.Pritrdilna ušesca
Pritrdilna ušesca so namenjena za
pritrjevanje prtljage in predmetov, da
ne drsijo po prtljažniku z uporabo pritrdilnih jermen ali tovorne mreže.
Varnostna mreža
Varnostna mreža je montirana za
sprednjimi sedeži.
Za varnostno mrežo ne smejo sedeti potniki.

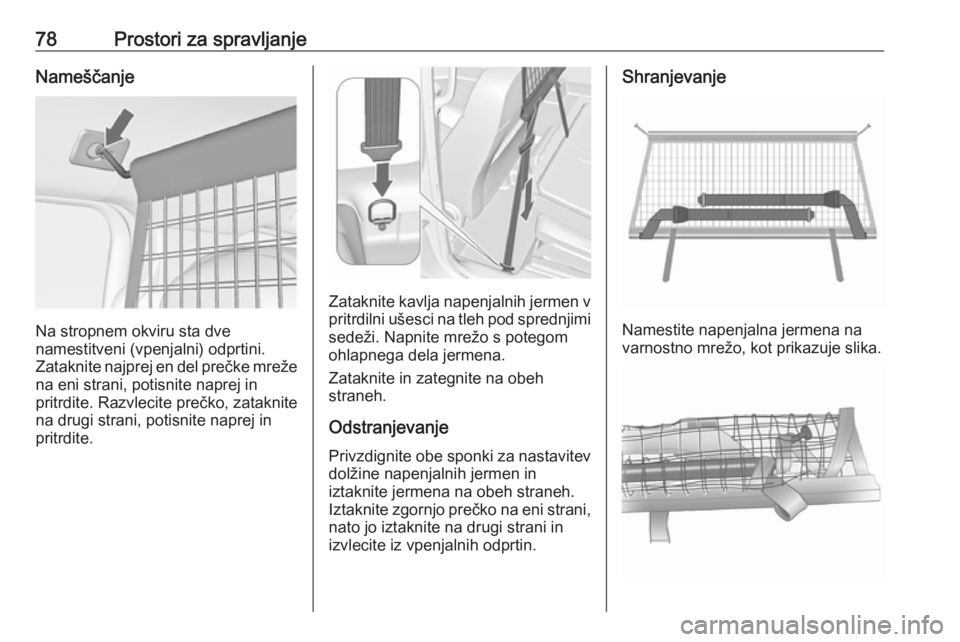

Page 80 of 257
78Prostori za spravljanjeNameščanje
Na stropnem okviru sta dve
namestitveni (vpenjalni) odprtini. Zataknite najprej en del prečke mreže
na eni strani, potisnite naprej in
pritrdite. Razvlecite prečko, zataknite
na drugi strani, potisnite naprej in pritrdite.
Zataknite kavlja napenjalnih jermen v pritrdilni ušesci na tleh pod sprednjimisedeži. Napnite mrežo s potegom
ohlapnega dela jermena.
Zataknite in zategnite na obeh
straneh.
Odstranjevanje Privzdignite obe sponki za nastavitev
dolžine napenjalnih jermen in
iztaknite jermena na obeh straneh.
Iztaknite zgornjo prečko na eni strani,
nato jo iztaknite na drugi strani in
izvlecite iz vpenjalnih odprtin.
Shranjevanje
Namestite napenjalna jermena na
varnostno mrežo, kot prikazuje slika.
