OPEL MERIVA 2016 Uputstvo za upotrebu (in Serbian)

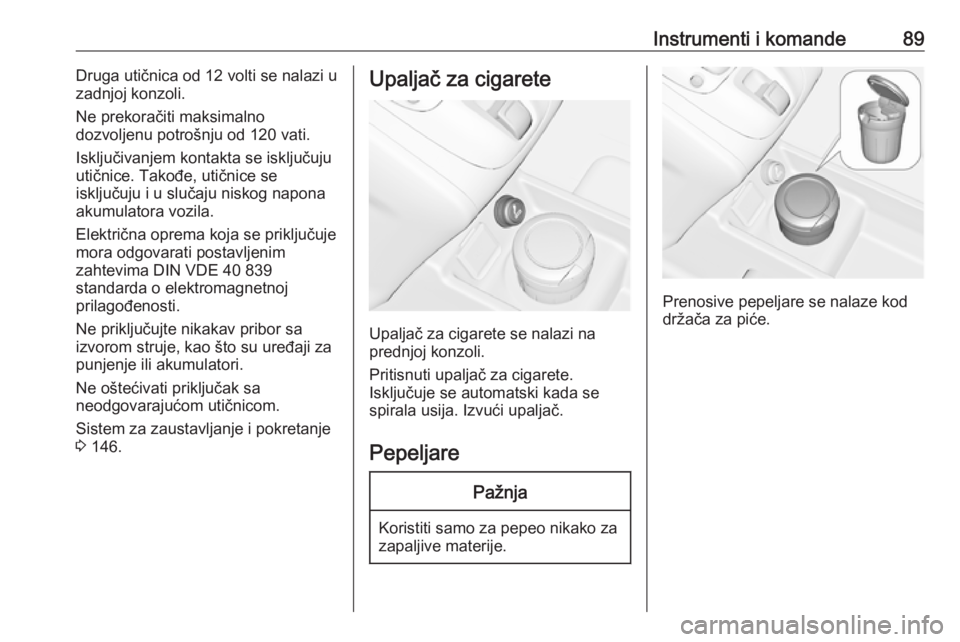

Instrumenti i komande89Druga utičnica od 12 volti se nalazi u
zadnjoj konzoli.
Ne prekoračiti maksimalno
dozvoljenu potrošnju od 120 vati.
Isključivanjem kontakta se isključuju
utičnice. Takođe, utičnice se
isključuju i u slučaju niskog napona
akumulatora vozila.
Električna oprema koja se priključuje
mora odgovarati postavljenim
zahtevima DIN VDE 40 839
standarda o elektromagnetnoj
prilagođenosti.
Ne priključujte nikakav pribor sa
izvorom struje, kao što su uređaji za
punjenje ili akumulatori.
Ne oštećivati priključak sa
neodgovarajućom utičnicom.
Sistem za zaustavljanje i pokretanje
3 146.Upaljač za cigarete
Upaljač za cigarete se nalazi na
prednjoj konzoli.
Pritisnuti upaljač za cigarete.
Isključuje se automatski kada se
spirala usija. Izvući upaljač.
Pepeljare
Pažnja
Koristiti samo za pepeo nikako za
zapaljive materije.
Prenosive pepeljare se nalaze kod
držača za piće.

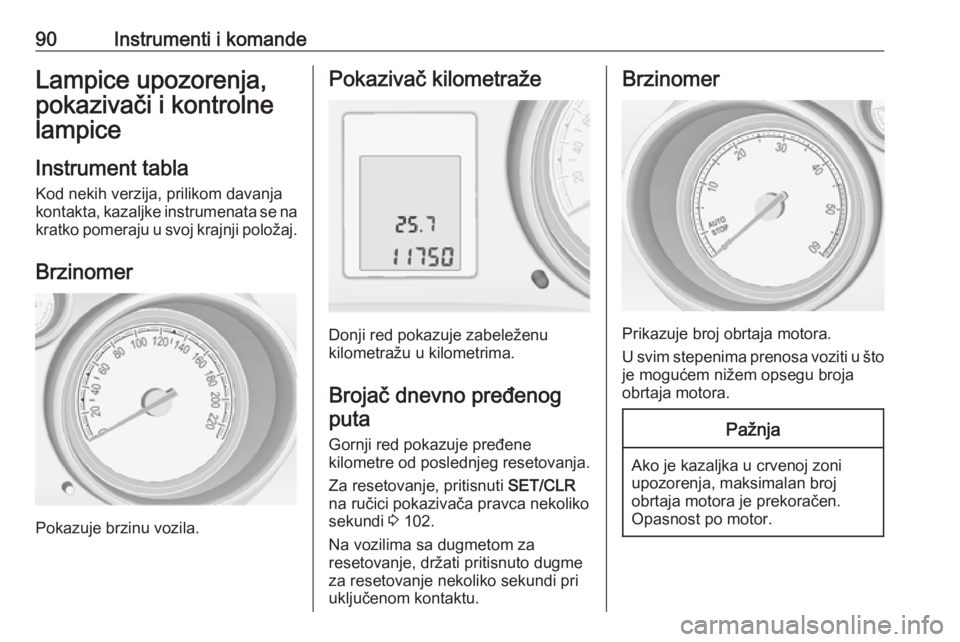

90Instrumenti i komandeLampice upozorenja,
pokazivači i kontrolne
lampice
Instrument tabla
Kod nekih verzija, prilikom davanja
kontakta, kazaljke instrumenata se na
kratko pomeraju u svoj krajnji položaj.
Brzinomer
Pokazuje brzinu vozila.
Pokazivač kilometraže
Donji red pokazuje zabeleženu
kilometražu u kilometrima.
Brojač dnevno pređenog puta
Gornji red pokazuje pređene
kilometre od poslednjeg resetovanja.
Za resetovanje, pritisnuti SET/CLR
na ručici pokazivača pravca nekoliko
sekundi 3 102.
Na vozilima sa dugmetom za
resetovanje, držati pritisnuto dugme
za resetovanje nekoliko sekundi pri
uključenom kontaktu.
Brzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.
Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.

Instrumenti i komande91Pokazivač količine goriva
Prikazuje nivo u rezervoaru za gorivo
ili gas u zavisnosti od režima rada.
Strelica označava stranu vozila gde
su smeštena vratanca ulivnog grla.
Kontrolna lampica i svetli ako je
nivo u rezervoaru nizak. Ukoliko
kontrolna lampica trepti gorivo sipati odmah.
Tokom rada na tečni gas, sistem
automatski prelazi da radi na benzin
kada se rezervoari za gas isprazne
3 91.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara.
Birač vrste goriva
Pritiskom na LPG
prelazi se sa
benzina na tečni gas i obrnuto. LED status 1 služi za prikazivanje
trenutnog radnog režima.
1 isključeno:rad na benzin1 trepti:provera uslova za
prelazak sa benzina
na rad na tečni gas.
Svetli ako su uslovi
ispunjeni.1 svetli:rad na tečni gas1 trepti pet
puta i gasi se:rezervoar tečnog
gasa je prazan ili je
došlo do kvara u
sistemu za tečni gas.
Poruka se prikazuje
na informacionom
centru vozača.
Čim se rezervoari tečnog gasa
isprazne, vozilo automatski prelazi da radi na benzin sve dok se kontakt ne
isključi.
Gorivo za rad na tečni gas 3 165.
Pokazivač temperature rashladne tečnosti motora

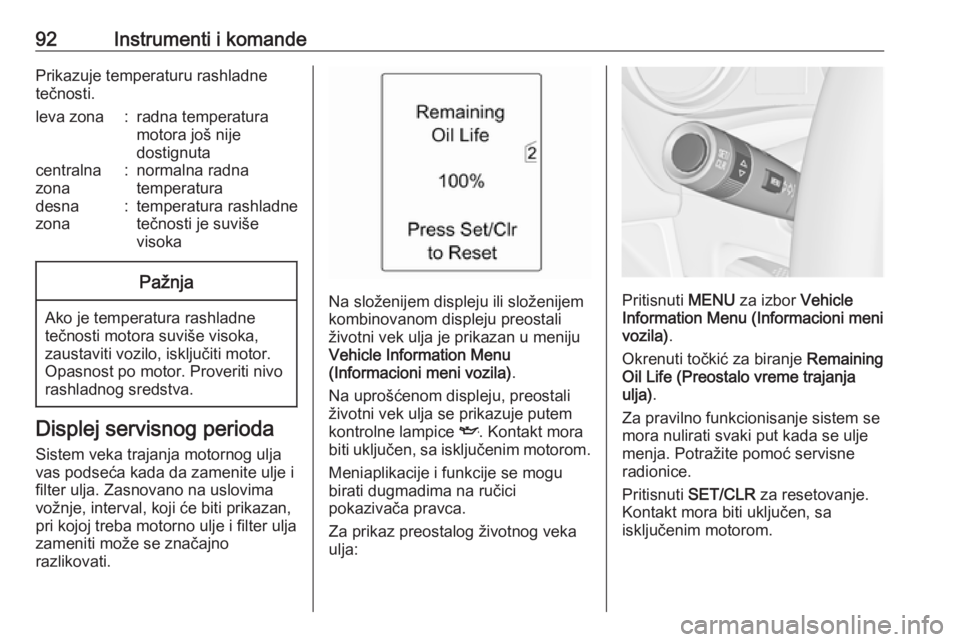

92Instrumenti i komandePrikazuje temperaturu rashladne
tečnosti.leva zona:radna temperatura
motora još nije
dostignutacentralna
zona:normalna radna
temperaturadesna
zona:temperatura rashladne
tečnosti je suviše
visokaPažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Displej servisnog perioda
Sistem veka trajanja motornog ulja
vas podseća kada da zamenite ulje i
filter ulja. Zasnovano na uslovima
vožnje, interval, koji će biti prikazan,
pri kojoj treba motorno ulje i filter ulja
zameniti može se značajno
razlikovati.
Na složenijem displeju ili složenijem
kombinovanom displeju preostali
životni vek ulja je prikazan u meniju
Vehicle Information Menu
(Informacioni meni vozila) .
Na uprošćenom displeju, preostali
životni vek ulja se prikazuje putem
kontrolne lampice I. Kontakt mora
biti uključen, sa isključenim motorom.
Meniaplikacije i funkcije se mogu
birati dugmadima na ručici
pokazivača pravca.
Za prikaz preostalog životnog veka ulja:Pritisnuti MENU za izbor Vehicle
Information Menu (Informacioni meni
vozila) .
Okrenuti točkić za biranje Remaining
Oil Life (Preostalo vreme trajanja
ulja) .
Za pravilno funkcionisanje sistem se
mora nulirati svaki put kada se ulje
menja. Potražite pomoć servisne
radionice.
Pritisnuti SET/CLR za resetovanje.
Kontakt mora biti uključen, sa
isključenim motorom.

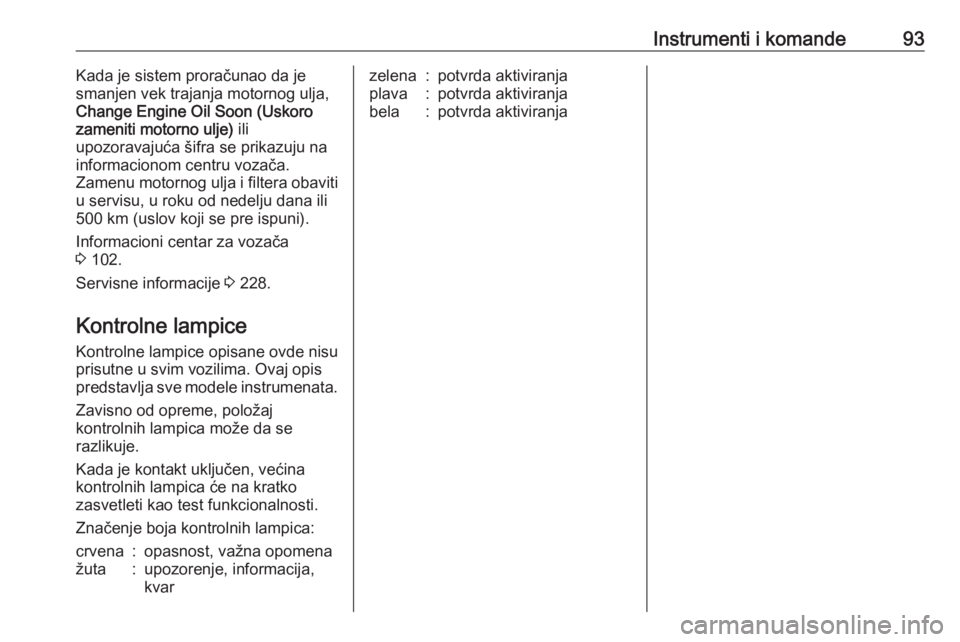

Instrumenti i komande93Kada je sistem proračunao da je
smanjen vek trajanja motornog ulja,
Change Engine Oil Soon (Uskoro
zameniti motorno ulje) ili
upozoravajuća šifra se prikazuju na informacionom centru vozača.
Zamenu motornog ulja i filtera obaviti
u servisu, u roku od nedelju dana ili
500 km (uslov koji se pre ispuni).
Informacioni centar za vozača
3 102.
Servisne informacije 3 228.
Kontrolne lampice Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
Zavisno od opreme, položaj
kontrolnih lampica može da se
razlikuje.
Kada je kontakt uključen, većina
kontrolnih lampica će na kratko
zasvetleti kao test funkcionalnosti.
Značenje boja kontrolnih lampica:crvena:opasnost, važna opomenažuta:upozorenje, informacija,
kvarzelena:potvrda aktiviranjaplava:potvrda aktiviranjabela:potvrda aktiviranja

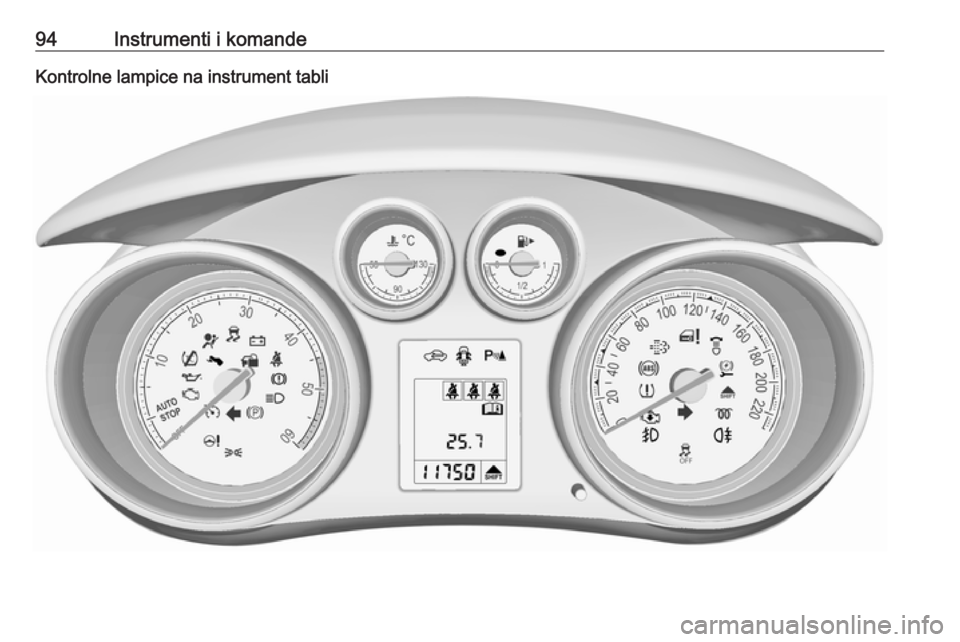

94Instrumenti i komandeKontrolne lampice na instrument tabli

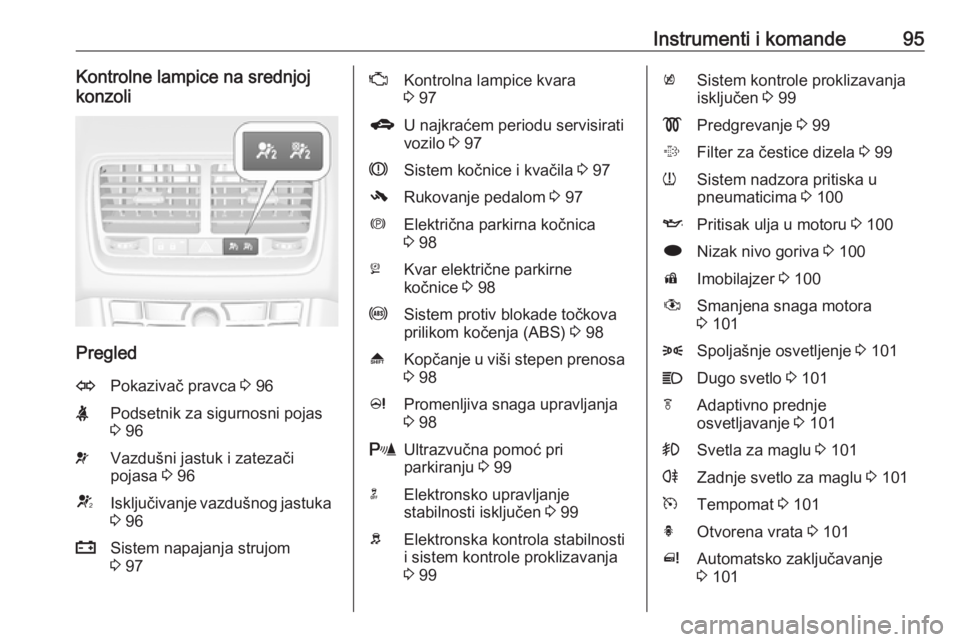

Instrumenti i komande95Kontrolne lampice na srednjoj
konzoli
Pregled
OPokazivač pravca 3 96XPodsetnik za sigurnosni pojas
3 96vVazdušni jastuk i zatezači
pojasa 3 96VIsključivanje vazdušnog jastuka
3 96pSistem napajanja strujom
3 97ZKontrolna lampice kvara
3 97gU najkraćem periodu servisirati
vozilo 3 97RSistem kočnice i kvačila 3 97-Rukovanje pedalom 3 97mElektrična parkirna kočnica
3 98jKvar električne parkirne
kočnice 3 98uSistem protiv blokade točkova
prilikom kočenja (ABS) 3 98[Kopčanje u viši stepen prenosa
3 98cPromenljiva snaga upravljanja
3 98rUltrazvučna pomoć pri
parkiranju 3 99nElektronsko upravljanje
stabilnosti isključen 3 99bElektronska kontrola stabilnosti
i sistem kontrole proklizavanja
3 99kSistem kontrole proklizavanja
isključen 3 99!Predgrevanje 3 99%Filter za čestice dizela 3 99wSistem nadzora pritiska u
pneumaticima 3 100IPritisak ulja u motoru 3 100iNizak nivo goriva 3 100dImobilajzer 3 100#Smanjena snaga motora
3 1018Spoljašnje osvetljenje 3 101CDugo svetlo 3 101fAdaptivno prednje
osvetljavanje 3 101>Svetla za maglu 3 101rZadnje svetlo za maglu 3 101mTempomat 3 101hOtvorena vrata 3 101^Automatsko zaključavanje
3 101

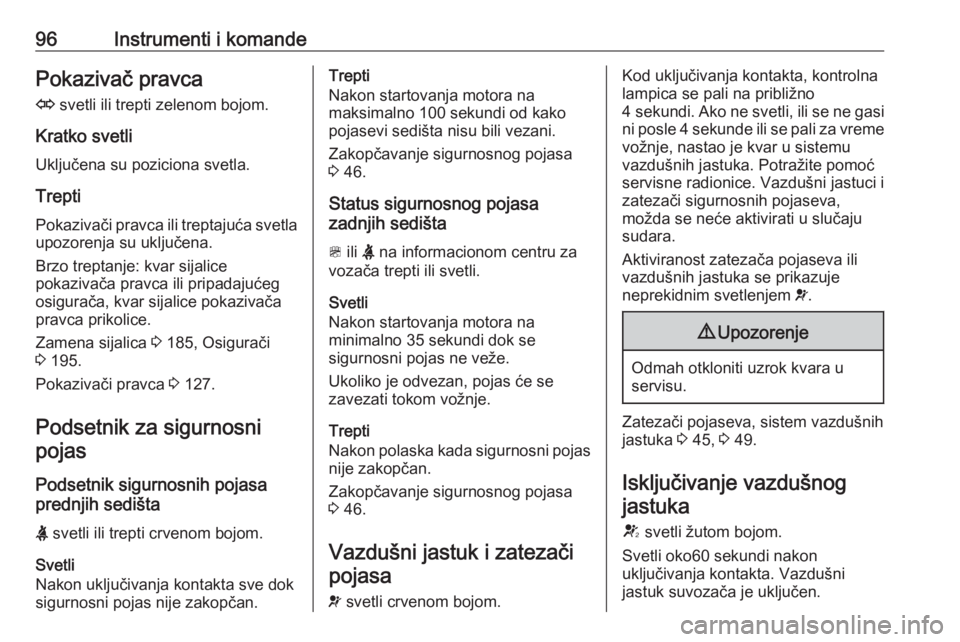

96Instrumenti i komandePokazivač pravca
O svetli ili trepti zelenom bojom.
Kratko svetli Uključena su poziciona svetla.
Trepti
Pokazivači pravca ili treptajuća svetla
upozorenja su uključena.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača, kvar sijalice pokazivača
pravca prikolice.
Zamena sijalica 3 185, Osigurači
3 195.
Pokazivači pravca 3 127.
Podsetnik za sigurnosni pojas
Podsetnik sigurnosnih pojasa
prednjih sedišta
X svetli ili trepti crvenom bojom.
Svetli
Nakon uključivanja kontakta sve dok
sigurnosni pojas nije zakopčan.Trepti
Nakon startovanja motora na
maksimalno 100 sekundi od kako
pojasevi sedišta nisu bili vezani.
Zakopčavanje sigurnosnog pojasa
3 46.
Status sigurnosnog pojasa
zadnjih sedišta
> ili X na informacionom centru za
vozača trepti ili svetli.
Svetli
Nakon startovanja motora na
minimalno 35 sekundi dok se
sigurnosni pojas ne veže.
Ukoliko je odvezan, pojas će se
zavezati tokom vožnje.
Trepti
Nakon polaska kada sigurnosni pojas
nije zakopčan.
Zakopčavanje sigurnosnog pojasa
3 46.
Vazdušni jastuk i zatezači pojasa
v svetli crvenom bojom.Kod uključivanja kontakta, kontrolna
lampica se pali na približno
4 sekundi . Ako ne svetli, ili se ne gasi
ni posle 4 sekunde ili se pali za vreme
vožnje, nastao je kvar u sistemu
vazdušnih jastuka. Potražite pomoć servisne radionice. Vazdušni jastuci i
zatezači sigurnosnih pojaseva,
možda se neće aktivirati u slučaju
sudara.
Aktiviranost zatezača pojaseva ili
vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva, sistem vazdušnih
jastuka 3 45, 3 49.
Isključivanje vazdušnog jastuka
V svetli žutom bojom.
Svetli oko60 sekundi nakon
uključivanja kontakta. Vazdušni
jastuk suvozača je uključen.

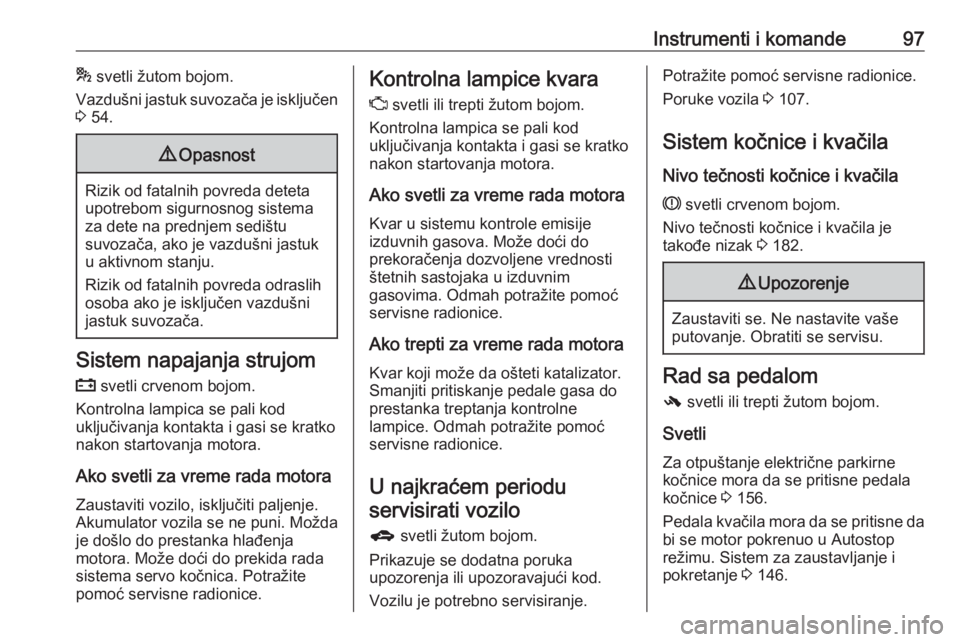

Instrumenti i komande97* svetli žutom bojom.
Vazdušni jastuk suvozača je isključen
3 54.9 Opasnost
Rizik od fatalnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od fatalnih povreda odraslih
osoba ako je isključen vazdušni
jastuk suvozača.
Sistem napajanja strujom
p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.
Ako svetli za vreme rada motora Zaustaviti vozilo, isključiti paljenje.
Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražite
pomoć servisne radionice.
Kontrolna lampice kvara
Z svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene vrednosti
štetnih sastojaka u izduvnim
gasovima. Odmah potražite pomoć
servisne radionice.
Ako trepti za vreme rada motoraKvar koji može da ošteti katalizator.
Smanjiti pritiskanje pedale gasa do
prestanka treptanja kontrolne
lampice. Odmah potražite pomoć
servisne radionice.
U najkraćem periodu servisirati vozilo
g svetli žutom bojom.
Prikazuje se dodatna poruka
upozorenja ili upozoravajući kod.
Vozilu je potrebno servisiranje.Potražite pomoć servisne radionice.
Poruke vozila 3 107.
Sistem kočnice i kvačila Nivo tečnosti kočnice i kvačila
R svetli crvenom bojom.
Nivo tečnosti kočnice i kvačila je
takođe nizak 3 182.9 Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Rad sa pedalom
- svetli ili trepti žutom bojom.
Svetli Za otpuštanje električne parkirne
kočnice mora da se pritisne pedala
kočnice 3 156.
Pedala kvačila mora da se pritisne da
bi se motor pokrenuo u Autostop
režimu. Sistem za zaustavljanje i
pokretanje 3 146.

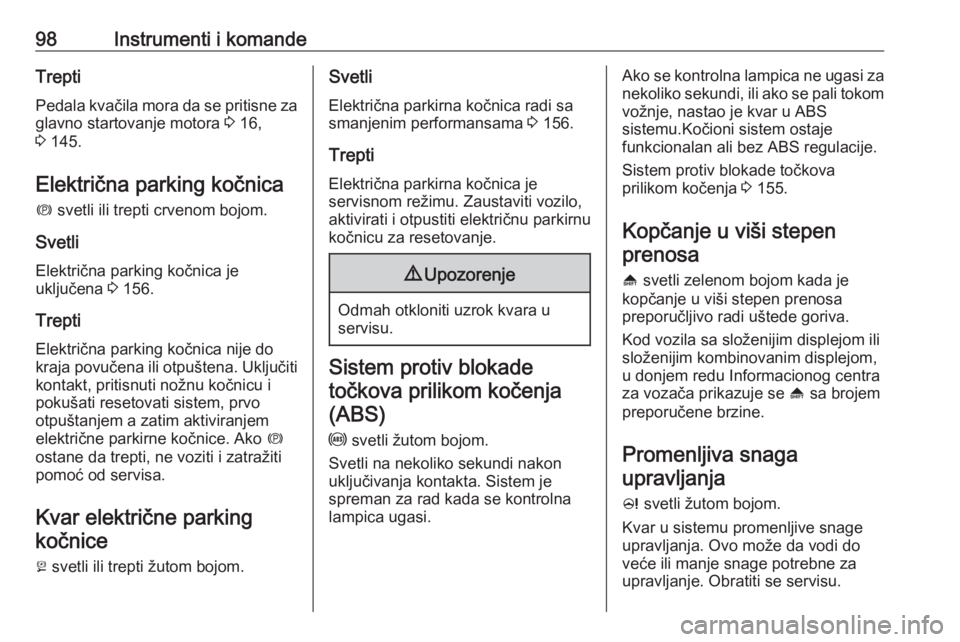

98Instrumenti i komandeTrepti
Pedala kvačila mora da se pritisne za
glavno startovanje motora 3 16,
3 145.
Električna parking kočnica
m svetli ili trepti crvenom bojom.
Svetli
Električna parking kočnica je
uključena 3 156.
Trepti
Električna parking kočnica nije do
kraja povučena ili otpuštena. Uključiti kontakt, pritisnuti nožnu kočnicu i
pokušati resetovati sistem, prvo
otpuštanjem a zatim aktiviranjem
električne parkirne kočnice. Ako m
ostane da trepti, ne voziti i zatražiti
pomoć od servisa.
Kvar električne parkingkočnice
j svetli ili trepti žutom bojom.Svetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 156.
Trepti
Električna parkirna kočnica je servisnom režimu. Zaustaviti vozilo,
aktivirati i otpustiti električnu parkirnu kočnicu za resetovanje.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Sistem protiv blokade
točkova prilikom kočenja (ABS)
u svetli žutom bojom.
Svetli na nekoliko sekundi nakon
uključivanja kontakta. Sistem je
spreman za rad kada se kontrolna
lampica ugasi.
Ako se kontrolna lampica ne ugasi za
nekoliko sekundi, ili ako se pali tokom
vožnje, nastao je kvar u ABS
sistemu.Kočioni sistem ostaje
funkcionalan ali bez ABS regulacije.
Sistem protiv blokade točkova
prilikom kočenja 3 155.
Kopčanje u viši stepen
prenosa
[ svetli zelenom bojom kada je
kopčanje u viši stepen prenosa
preporučljivo radi uštede goriva.
Kod vozila sa složenijim displejom ili složenijim kombinovanim displejom,
u donjem redu Informacionog centra
za vozača prikazuje se [ sa brojem
preporučene brzine.
Promenljiva snaga
upravljanja
c svetli žutom bojom.
Kvar u sistemu promenljive snage
upravljanja. Ovo može da vodi do
veće ili manje snage potrebne za
upravljanje. Obratiti se servisu.
