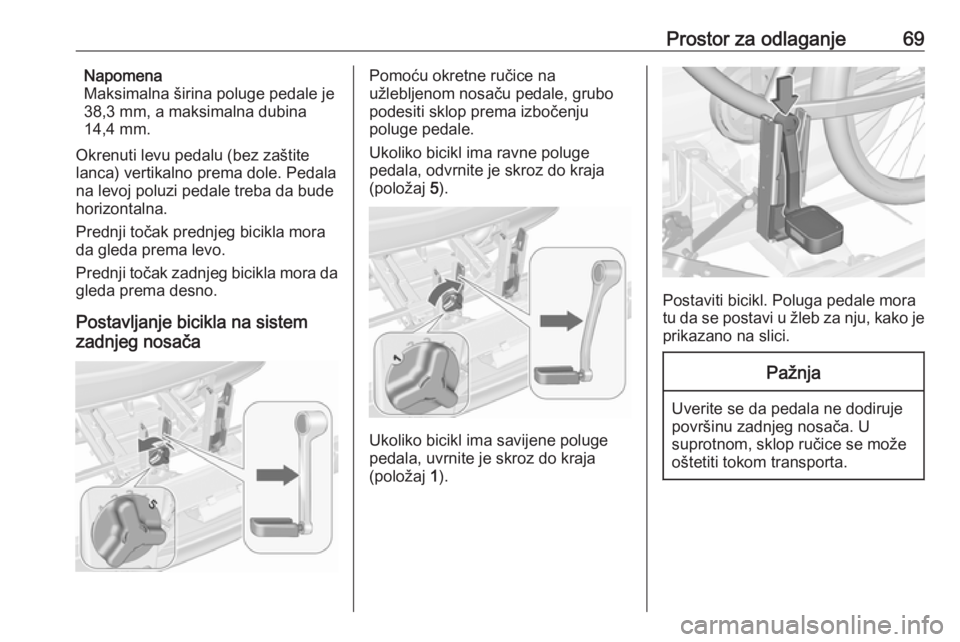

Prostor za odlaganje69Napomena
Maksimalna širina poluge pedale je
38,3 mm, a maksimalna dubina
14,4 mm.
Okrenuti levu pedalu (bez zaštite lanca) vertikalno prema dole. Pedala
na levoj poluzi pedale treba da bude
horizontalna.
Prednji točak prednjeg bicikla mora
da gleda prema levo.
Prednji točak zadnjeg bicikla mora da
gleda prema desno.
Postavljanje bicikla na sistem
zadnjeg nosačaPomoću okretne ručice na
užlebljenom nosaču pedale, grubo
podesiti sklop prema izbočenju
poluge pedale.
Ukoliko bicikl ima ravne poluge
pedala, odvrnite je skroz do kraja (položaj 5).
Ukoliko bicikl ima savijene poluge
pedala, uvrnite je skroz do kraja
(položaj 1).
Postaviti bicikl. Poluga pedale mora
tu da se postavi u žleb za nju, kako je
prikazano na slici.
Pažnja
Uverite se da pedala ne dodiruje
površinu zadnjeg nosača. U
suprotnom, sklop ručice se može oštetiti tokom transporta.

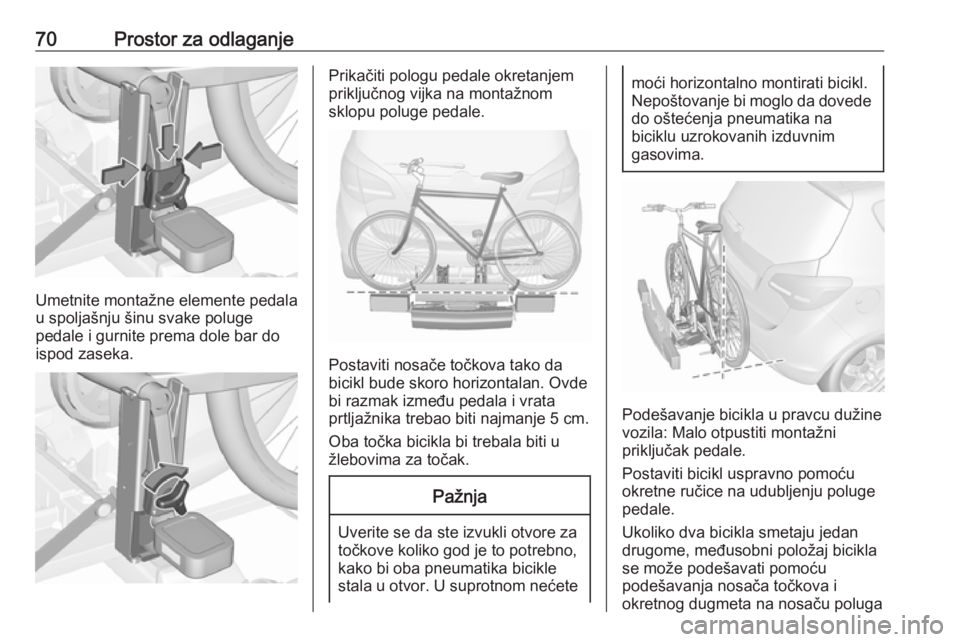

70Prostor za odlaganje
Umetnite montažne elemente pedala
u spoljašnju šinu svake poluge
pedale i gurnite prema dole bar do ispod zaseka.
Prikačiti pologu pedale okretanjem
priključnog vijka na montažnom
sklopu poluge pedale.
Postaviti nosače točkova tako da
bicikl bude skoro horizontalan. Ovde
bi razmak između pedala i vrata
prtljažnika trebao biti najmanje 5 cm.
Oba točka bicikla bi trebala biti u
žlebovima za točak.
Pažnja
Uverite se da ste izvukli otvore za
točkove koliko god je to potrebno,
kako bi oba pneumatika bicikle
stala u otvor. U suprotnom nećete
moći horizontalno montirati bicikl.
Nepoštovanje bi moglo da dovede do oštećenja pneumatika na
biciklu uzrokovanih izduvnim
gasovima.
Podešavanje bicikla u pravcu dužine
vozila: Malo otpustiti montažni
priključak pedale.
Postaviti bicikl uspravno pomoću
okretne ručice na udubljenju poluge
pedale.
Ukoliko dva bicikla smetaju jedan
drugome, međusobni položaj bicikla
se može podešavati pomoću
podešavanja nosača točkova i
okretnog dugmeta na nosaču poluga

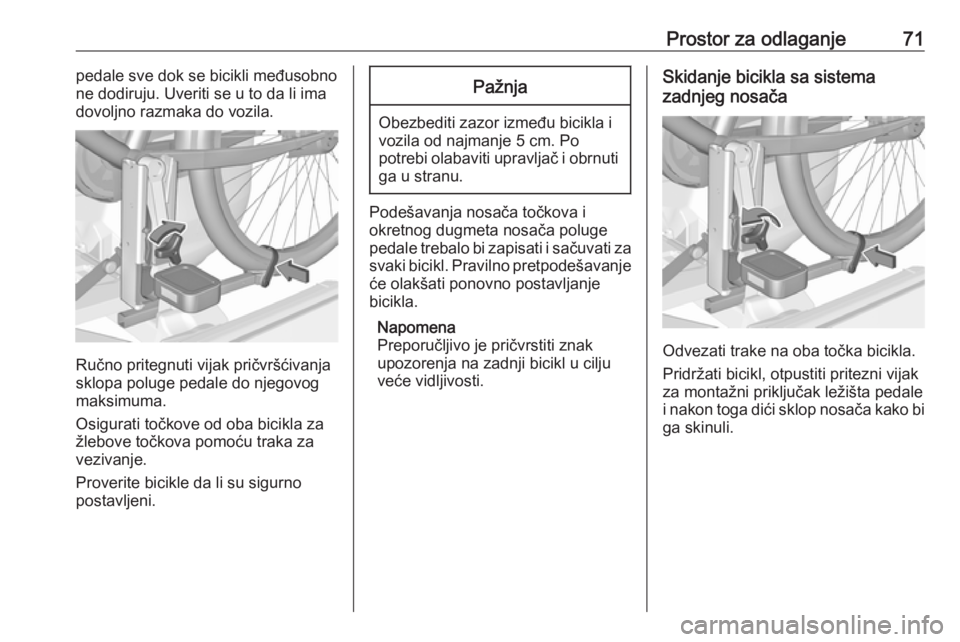

Prostor za odlaganje71pedale sve dok se bicikli međusobno
ne dodiruju. Uveriti se u to da li ima
dovoljno razmaka do vozila.
Ručno pritegnuti vijak pričvršćivanja
sklopa poluge pedale do njegovog
maksimuma.
Osigurati točkove od oba bicikla za
žlebove točkova pomoću traka za
vezivanje.
Proverite bicikle da li su sigurno
postavljeni.
Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Podešavanja nosača točkova i
okretnog dugmeta nosača poluge
pedale trebalo bi zapisati i sačuvati za
svaki bicikl. Pravilno pretpodešavanje će olakšati ponovno postavljanje
bicikla.
Napomena
Preporučljivo je pričvrstiti znak
upozorenja na zadnji bicikl u cilju
veće vidljivosti.
Skidanje bicikla sa sistema
zadnjeg nosača
Odvezati trake na oba točka bicikla.
Pridržati bicikl, otpustiti pritezni vijak
za montažni priključak ležišta pedale
i nakon toga dići sklop nosača kako bi
ga skinuli.

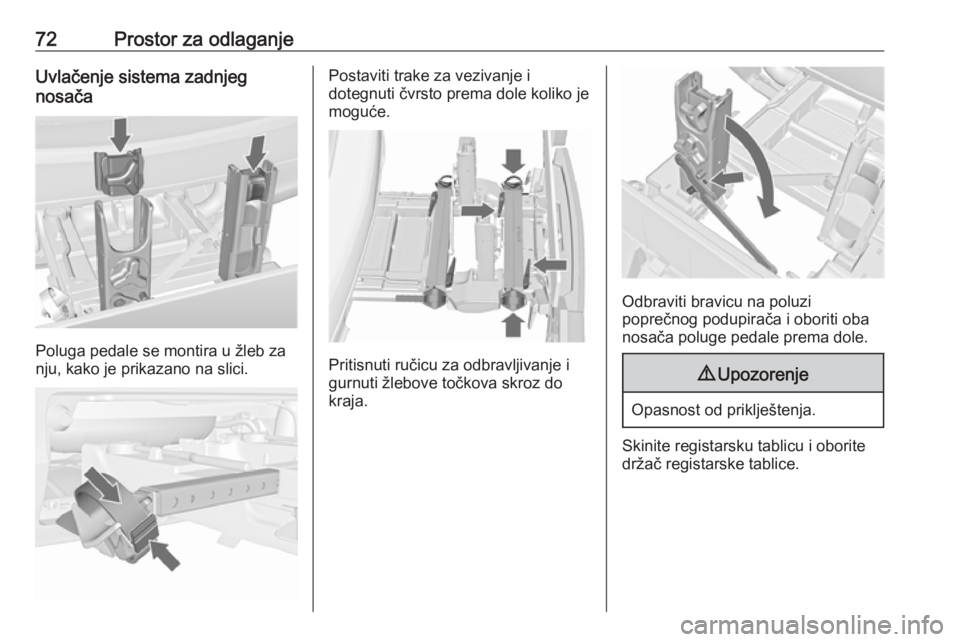

72Prostor za odlaganjeUvlačenje sistema zadnjeg
nosača
Poluga pedale se montira u žleb za
nju, kako je prikazano na slici.
Postaviti trake za vezivanje i
dotegnuti čvrsto prema dole koliko je
moguće.
Pritisnuti ručicu za odbravljivanje i
gurnuti žlebove točkova skroz do
kraja.
Odbraviti bravicu na poluzi
poprečnog podupirača i oboriti oba
nosača poluge pedale prema dole.
9 Upozorenje
Opasnost od priklještenja.
Skinite registarsku tablicu i oborite
držač registarske tablice.

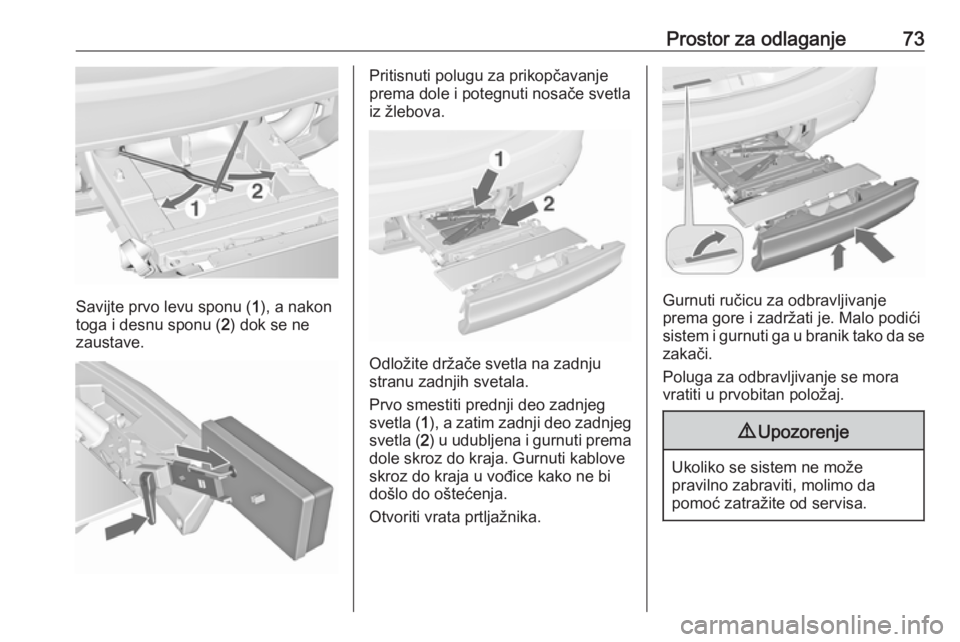

Prostor za odlaganje73
Savijte prvo levu sponu (1), a nakon
toga i desnu sponu ( 2) dok se ne
zaustave.
Pritisnuti polugu za prikopčavanje
prema dole i potegnuti nosače svetla
iz žlebova.
Odložite držače svetla na zadnju
stranu zadnjih svetala.
Prvo smestiti prednji deo zadnjeg
svetla ( 1), a zatim zadnji deo zadnjeg
svetla ( 2) u udubljena i gurnuti prema
dole skroz do kraja. Gurnuti kablove skroz do kraja u vođice kako ne bi
došlo do oštećenja.
Otvoriti vrata prtljažnika.
Gurnuti ručicu za odbravljivanje
prema gore i zadržati je. Malo podići
sistem i gurnuti ga u branik tako da se zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.

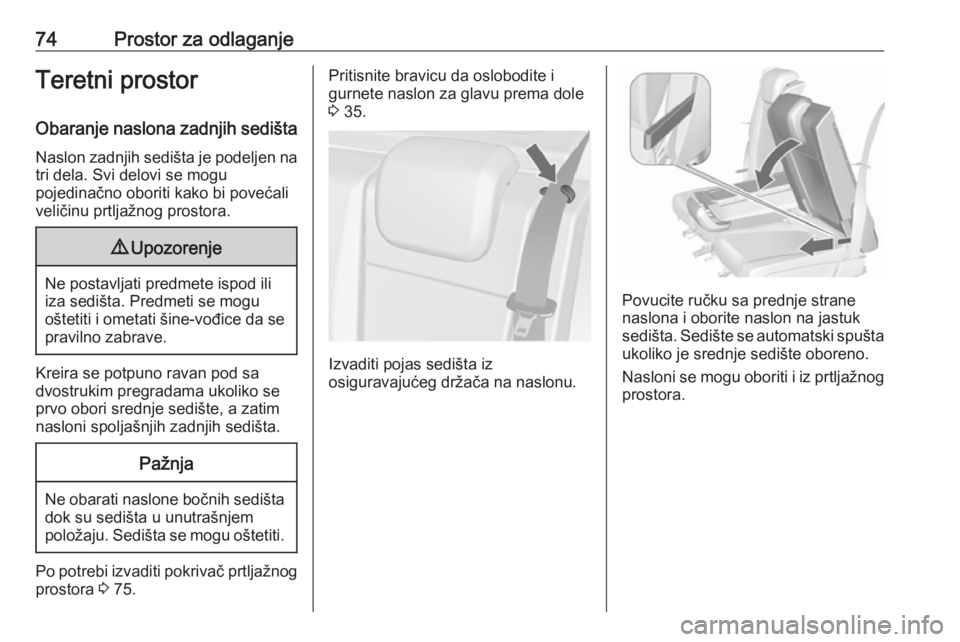

74Prostor za odlaganjeTeretni prostor
Obaranje naslona zadnjih sedišta Naslon zadnjih sedišta je podeljen na
tri dela. Svi delovi se mogu
pojedinačno oboriti kako bi povećali
veličinu prtljažnog prostora.9 Upozorenje
Ne postavljati predmete ispod ili
iza sedišta. Predmeti se mogu
oštetiti i ometati šine-vođice da se pravilno zabrave.
Kreira se potpuno ravan pod sa
dvostrukim pregradama ukoliko se
prvo obori srednje sedište, a zatim
nasloni spoljašnjih zadnjih sedišta.
Pažnja
Ne obarati naslone bočnih sedišta dok su sedišta u unutrašnjem
položaju. Sedišta se mogu oštetiti.
Po potrebi izvaditi pokrivač prtljažnog
prostora 3 75.
Pritisnite bravicu da oslobodite i
gurnete naslon za glavu prema dole
3 35.
Izvaditi pojas sedišta iz
osiguravajućeg držača na naslonu.
Povucite ručku sa prednje strane
naslona i oborite naslon na jastuk
sedišta. Sedište se automatski spušta
ukoliko je srednje sedište oboreno.
Nasloni se mogu oboriti i iz prtljažnog prostora.

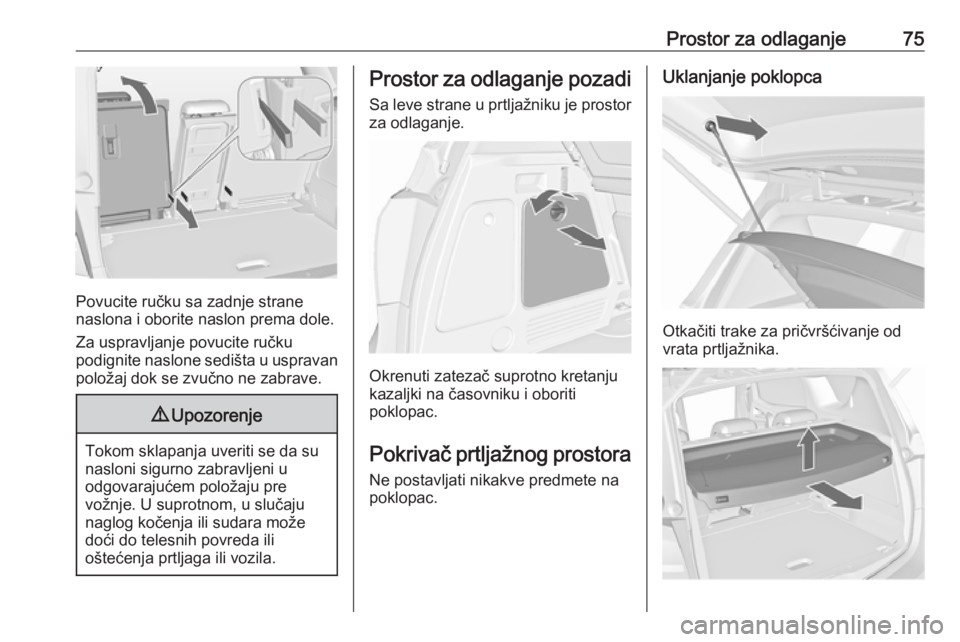

Prostor za odlaganje75
Povucite ručku sa zadnje strane
naslona i oborite naslon prema dole.
Za uspravljanje povucite ručku
podignite naslone sedišta u uspravan položaj dok se zvučno ne zabrave.
9 Upozorenje
Tokom sklapanja uveriti se da su
nasloni sigurno zabravljeni u
odgovarajućem položaju pre
vožnje. U suprotnom, u slučaju naglog kočenja ili sudara može
doći do telesnih povreda ili
oštećenja prtljaga ili vozila.
Prostor za odlaganje pozadi
Sa leve strane u prtljažniku je prostor
za odlaganje.
Okrenuti zatezač suprotno kretanju
kazaljki na časovniku i oboriti
poklopac.
Pokrivač prtljažnog prostora
Ne postavljati nikakve predmete na
poklopac.
Uklanjanje poklopca
Otkačiti trake za pričvršćivanje od
vrata prtljažnika.

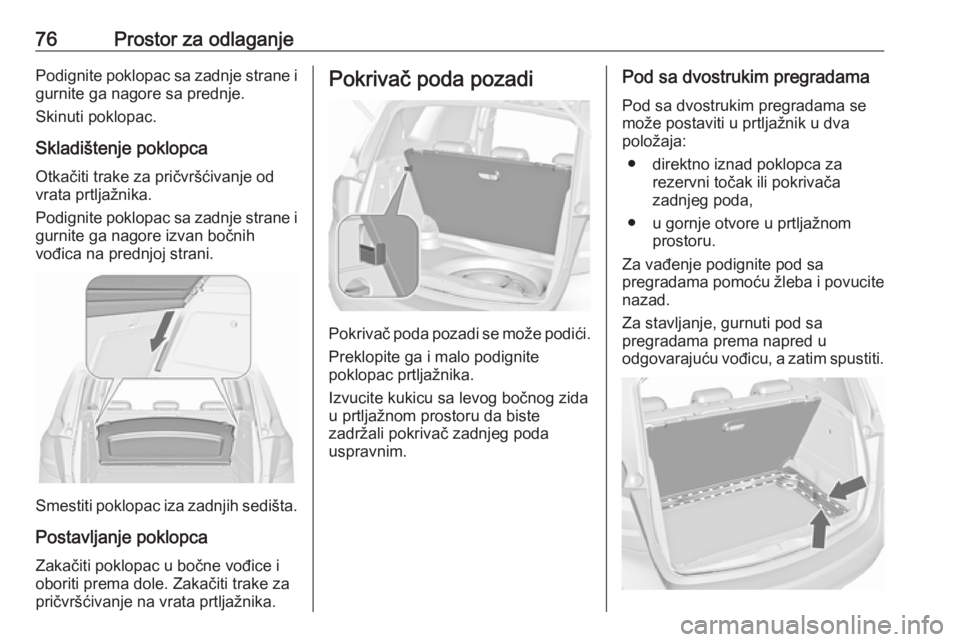

76Prostor za odlaganjePodignite poklopac sa zadnje strane i
gurnite ga nagore sa prednje.
Skinuti poklopac.
Skladištenje poklopca Otkačiti trake za pričvršćivanje od
vrata prtljažnika.
Podignite poklopac sa zadnje strane i
gurnite ga nagore izvan bočnih
vođica na prednjoj strani.
Smestiti poklopac iza zadnjih sedišta.
Postavljanje poklopca
Zakačiti poklopac u bočne vođice i
oboriti prema dole. Zakačiti trake za
pričvršćivanje na vrata prtljažnika.
Pokrivač poda pozadi
Pokrivač poda pozadi se može podići.
Preklopite ga i malo podignite
poklopac prtljažnika.
Izvucite kukicu sa levog bočnog zida
u prtljažnom prostoru da biste
zadržali pokrivač zadnjeg poda
uspravnim.
Pod sa dvostrukim pregradama
Pod sa dvostrukim pregradama se
može postaviti u prtljažnik u dva
položaja:
● direktno iznad poklopca za rezervni točak ili pokrivača
zadnjeg poda,
● u gornje otvore u prtljažnom prostoru.
Za vađenje podignite pod sa
pregradama pomoću žleba i povucite nazad.
Za stavljanje, gurnuti pod sa
pregradama prema napred u
odgovarajuću vođicu, a zatim spustiti.

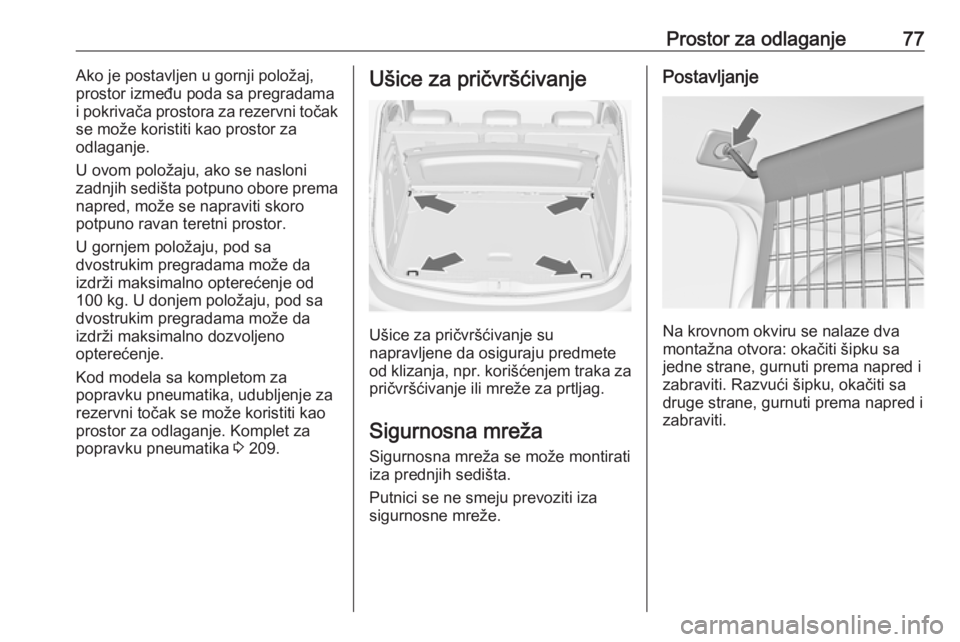

Prostor za odlaganje77Ako je postavljen u gornji položaj,
prostor između poda sa pregradama
i pokrivača prostora za rezervni točak
se može koristiti kao prostor za
odlaganje.
U ovom položaju, ako se nasloni
zadnjih sedišta potpuno obore prema napred, može se napraviti skoro
potpuno ravan teretni prostor.
U gornjem položaju, pod sa
dvostrukim pregradama može da
izdrži maksimalno opterećenje od
100 kg. U donjem položaju, pod sa
dvostrukim pregradama može da
izdrži maksimalno dozvoljeno
opterećenje.
Kod modela sa kompletom za
popravku pneumatika, udubljenje za rezervni točak se može koristiti kao
prostor za odlaganje. Komplet za
popravku pneumatika 3 209.Ušice za pričvršćivanje
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
Sigurnosna mreža
Sigurnosna mreža se može montirati
iza prednjih sedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Postavljanje
Na krovnom okviru se nalaze dva
montažna otvora: okačiti šipku sa
jedne strane, gurnuti prema napred i
zabraviti. Razvući šipku, okačiti sa
druge strane, gurnuti prema napred i zabraviti.

78Prostor za odlaganje
Zakačiti kukice zateznih traka mreže
na ušice u podu iza prednjih sedišta.
Zategnuti mrežu povlačenjem
olabavljenog kraja trake.
Zakačiti i zategnuti sa obe strane.
Vađenje
Nagnuti uzdužni regulator zatezne
trake mreže prema gore i otkačiti
trake sa obe strane. Otkačiti gornju
šipku sa jedne strane, otkačiti drugu
stranu i izvaditi iz otvora.
Odlaganje
Trake za zatezanje postaviti kako to
slika prikazuje i poravnati sa
sigurnosnom mrežom.
Smotati gornju šipku mreže prema
dole približno do sredine.
Postaviti gornju šipku preko traka za
zatezanje do donje šipke mreže.
Kukice gornje šipke mreže moraju biti
okrenute dalje od donje šipke.
Čvrsto zategnuti Velkro trakom oko
mreže pored uzdužnih adaptera.
Regulatori dužine i šipke mreže
moraju ravno nalegati jedan na
drugog.
Dražati bezbednosnu mrežu u
prostoru između dvostrukog poda u
prtljažnom prostoru. Pokrivač poda
pozadi 3 76.
