OPEL MERIVA 2016 Посібник з експлуатації (in Ukrainian)

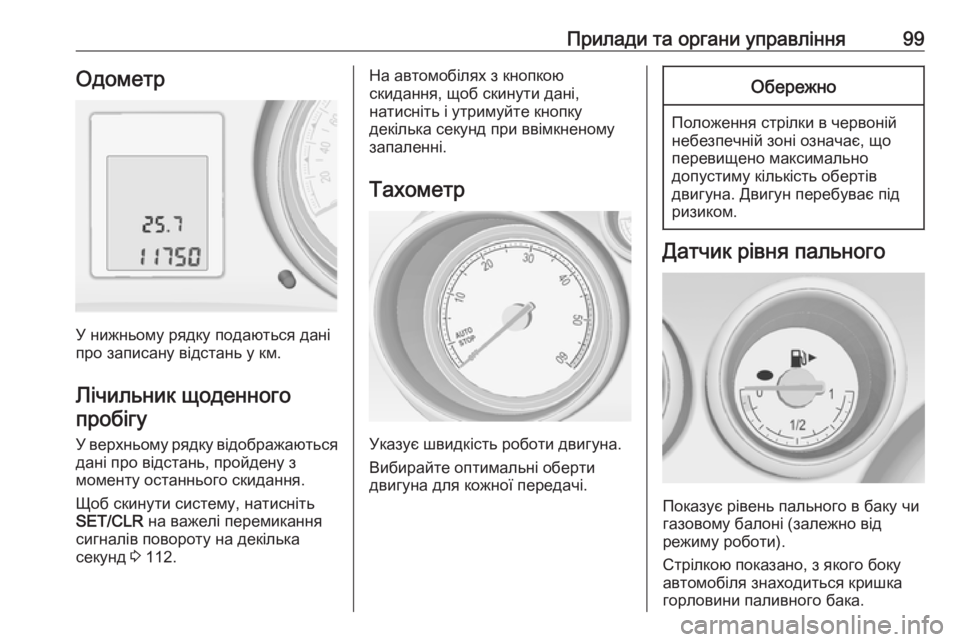

Прилади та органи управління99Одометр
У нижньому рядку подаються дані
про записану відстань у км.
Лічильник щоденногопробігу
У верхньому рядку відображаються дані про відстань, пройдену з
моменту останнього скидання.
Щоб скинути систему, натисніть
SET/CLR на важелі перемикання
сигналів повороту на декілька
секунд 3 112.
На автомобілях з кнопкою
скидання, щоб скинути дані,
натисніть і утримуйте кнопку
декілька секунд при ввімкненому
запаленні.
Тахометр
Указує швидкість роботи двигуна.
Вибирайте оптимальні оберти
двигуна для кожної передачі.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Показує рівень пального в баку чи
газовому балоні (залежно від
режиму роботи).
Стрілкою показано, з якого боку
автомобіля знаходиться кришка
горловини паливного бака.

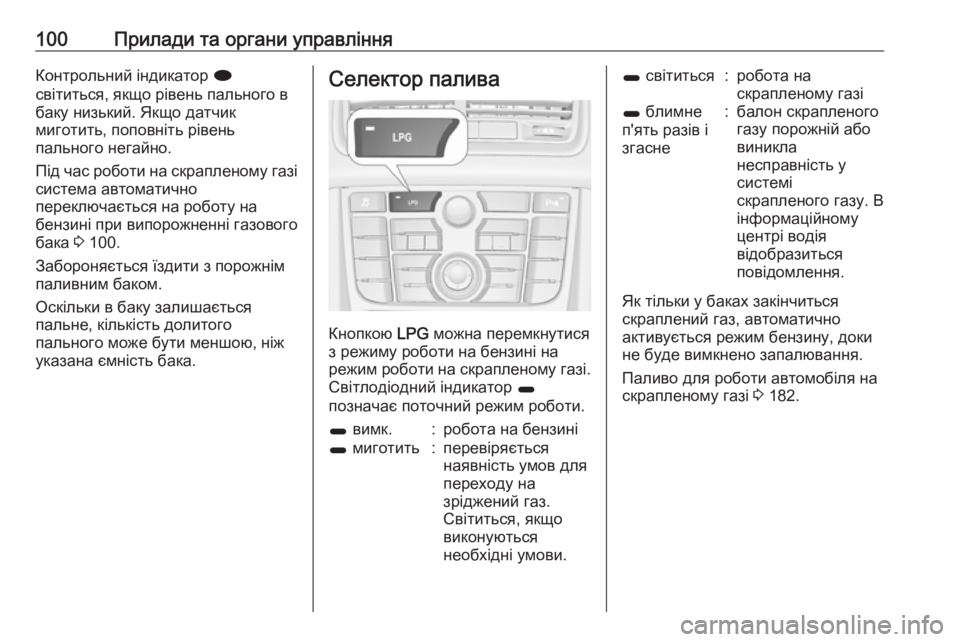

100Прилади та органи управлінняКонтрольний індикатор i
світиться, якщо рівень пального в баку низький. Якщо датчик
миготить, поповніть рівень
пального негайно.
Під час роботи на скрапленому газі
система автоматично
переключається на роботу на
бензині при випорожненні газового
бака 3 100.
Забороняється їздити з порожнім
паливним баком.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність бака.Селектор палива
Кнопкою LPG можна перемкнутися
з режиму роботи на бензині на
режим роботи на скрапленому газі. Світлодіодний індикатор 1
позначає поточний режим роботи.
1 вимк.:робота на бензині1 миготить:перевіряється
наявність умов для
переходу на
зріджений газ.
Світиться, якщо
виконуються
необхідні умови.1 світиться:робота на
скрапленому газі1 блимне
п'ять разів і
згасне:балон скрапленого
газу порожній або
виникла
несправність у
системі
скрапленого газу. В
інформаційному
центрі водія
відобразиться
повідомлення.
Як тільки у баках закінчиться
скраплений газ, автоматично
активується режим бензину, доки
не буде вимкнено запалювання.
Паливо для роботи автомобіля на
скрапленому газі 3 182.

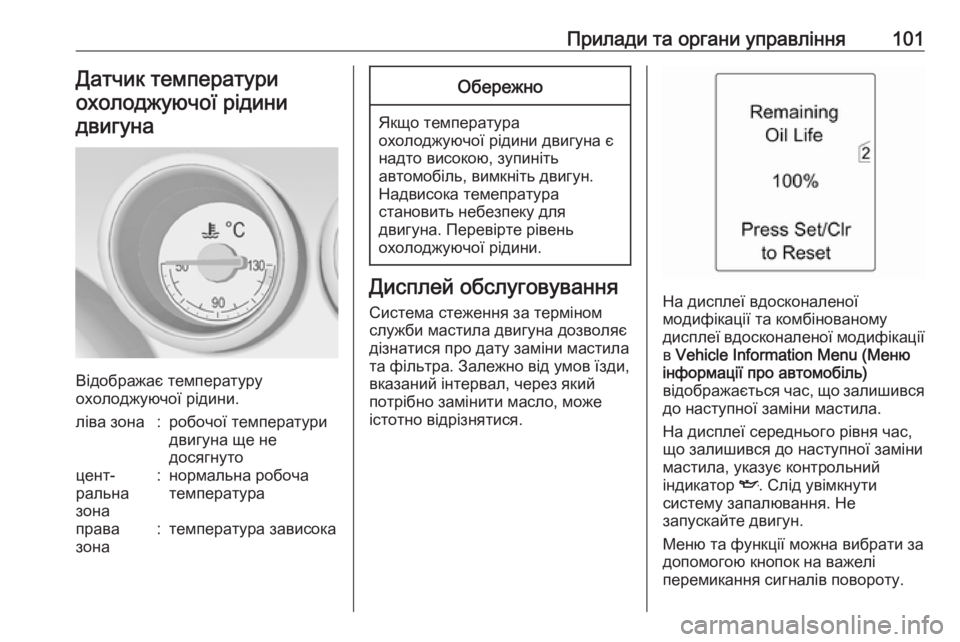

Прилади та органи управління101Датчик температуриохолоджуючої рідинидвигуна
Відображає температуру
охолоджуючої рідини.
ліва зона:робочої температури
двигуна ще не
досягнутоцент‐
ральна
зона:нормальна робоча
температураправа
зона:температура зависокаОбережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
Система стеження за терміном
служби мастила двигуна дозволяє
дізнатися про дату заміни мастила
та фільтра. Залежно від умов їзди,
вказаний інтервал, через який
потрібно замінити масло, може
істотно відрізнятися.На дисплеї вдосконаленої
модифікації та комбінованому
дисплеї вдосконаленої модифікації в Vehicle Information Menu (Меню
інформації про автомобіль)
відображається час, що залишився
до наступної заміни мастила.
На дисплеї середнього рівня час,
що залишився до наступної заміни
мастила, указує контрольний
індикатор I. Слід увімкнути
систему запалювання. Не
запускайте двигун.
Меню та функції можна вибрати за
допомогою кнопок на важелі
перемикання сигналів повороту.

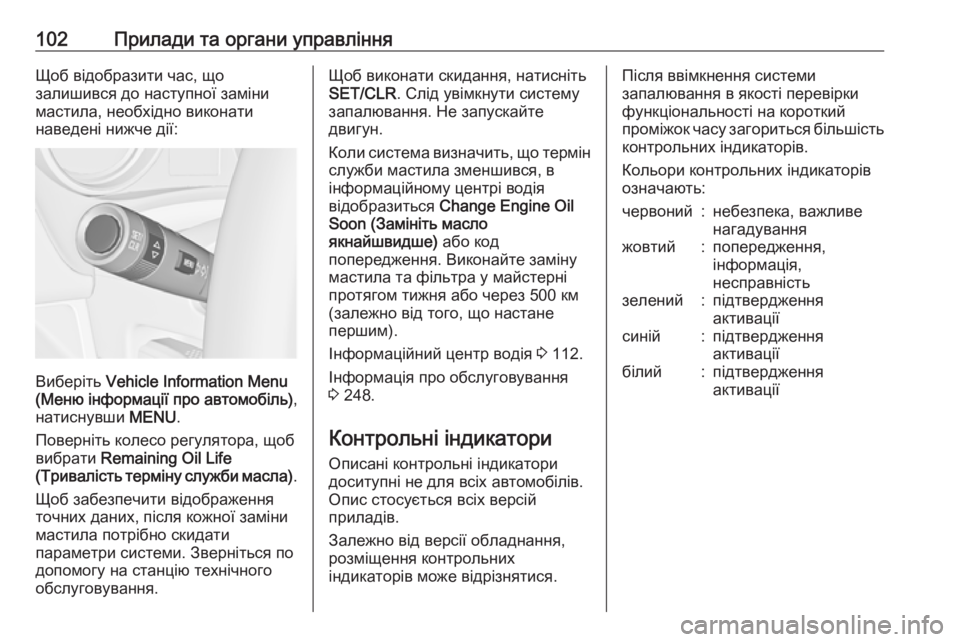

102Прилади та органи управлінняЩоб відобразити час, що
залишився до наступної заміни
мастила, необхідно виконати
наведені нижче дії:
Виберіть Vehicle Information Menu
(Меню інформації про автомобіль) ,
натиснувши MENU.
Поверніть колесо регулятора, щоб
вибрати Remaining Oil Life
( Тривалість терміну служби масла) .
Щоб забезпечити відображення
точних даних, після кожної заміни
мастила потрібно скидати
параметри системи. Зверніться по
допомогу на станцію технічного
обслуговування.
Щоб виконати скидання, натисніть
SET/CLR . Слід увімкнути систему
запалювання. Не запускайте
двигун.
Коли система визначить, що термін
служби мастила зменшився, в
інформаційному центрі водія
відобразиться Change Engine Oil
Soon (Замініть масло
якнайшвидше) або код
попередження. Виконайте заміну
мастила та фільтра у майстерні
протягом тижня або через 500 км
(залежно від того, що настане
першим).
Інформаційний центр водія 3 112.
Інформація про обслуговування
3 248.
Контрольні індикатори
Описані контрольні індикатори
доситупні не для всіх автомобілів.
Опис стосується всіх версій
приладів.
Залежно від версії обладнання,
розміщення контрольних
індикаторів може відрізнятися.Після ввімкнення системи
запалювання в якості перевірки
функціональності на короткий
проміжок часу загориться більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації

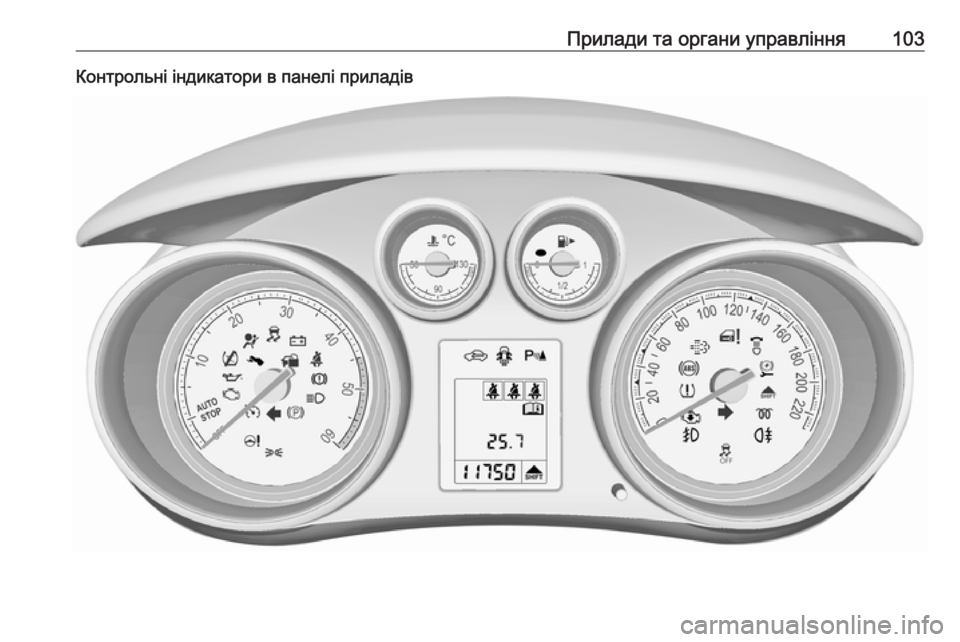

Прилади та органи управління103Контрольні індикатори в панелі приладів

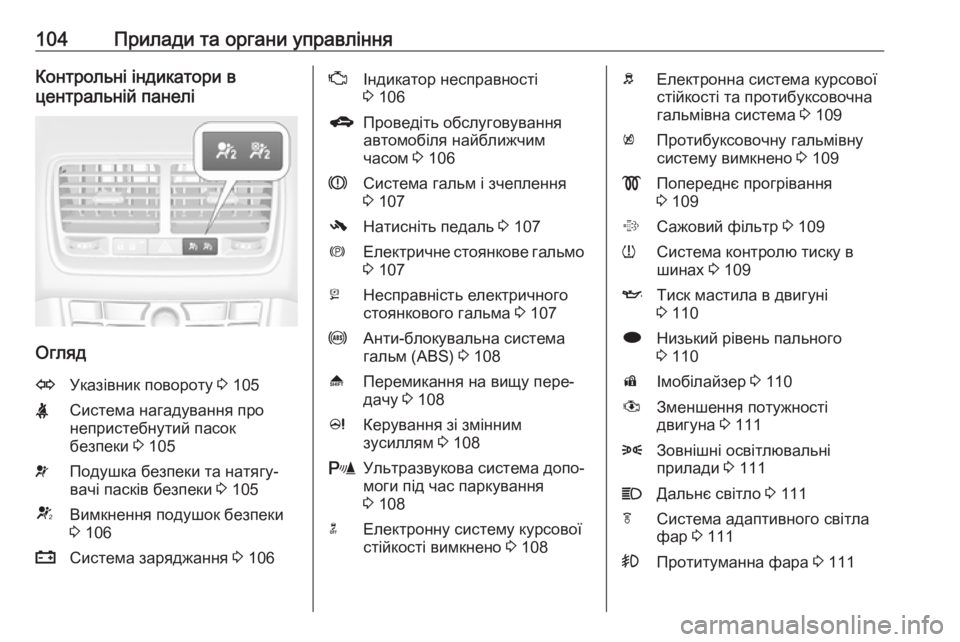

104Прилади та органи управлінняКонтрольні індикатори в
центральній панелі
Огляд
OУказівник повороту 3 105XСистема нагадування про
непристебнутий пасок
безпеки 3 105vПодушка безпеки та натягу‐
вачі пасків безпеки 3 105VВимкнення подушок безпеки
3 106pСистема заряджання 3 106ZІндикатор несправності
3 106gПроведіть обслуговування
автомобіля найближчим
часом 3 106RСистема гальм і зчеплення
3 107-Натисніть педаль 3 107mЕлектричне стоянкове гальмо
3 107jНесправність електричного
стоянкового гальма 3 107uАнти-блокувальна система
гальм (ABS) 3 108[Перемикання на вищу пере‐
дачу 3 108cКерування зі змінним
зусиллям 3 108rУльтразвукова система допо‐
моги під час паркування
3 108nЕлектронну систему курсової
стійкості вимкнено 3 108bЕлектронна система курсової
стійкості та протибуксовочна
гальмівна система 3 109kПротибуксовочну гальмівну
систему вимкнено 3 109!Попереднє прогрівання
3 109%Сажовий фільтр 3 109wСистема контролю тиску в
шинах 3 109IТиск мастила в двигуні
3 110iНизький рівень пального
3 110dІмобілайзер 3 110#Зменшення потужності
двигуна 3 1118Зовнішні освітлювальні
прилади 3 111CДальнє світло 3 111fСистема адаптивного світла
фар 3 111>Протитуманна фара 3 111

Прилади та органи управління105rЗадня протитуманна фара
3 111mКруїз-контроль 3 111hДверцята відчинені 3 111^Автоматичне замикання
3 111
Вказівник повороту
O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Мигає
Вказівник повороту чи ліхтарі
аварійної сигналізації ввімкнено.
Швидко миготить: несправність
вказівника повороту чи
відповідного запобіжника,
несправність вказівника повороту
на причепі.
Заміна лампи 3 204, запобіжники
3 213.
Вказівники повороту 3 140.
Система нагадування про
непристебнутий пасок безпеки
Система нагадування про
непристебнутий пасок безпеки
на передніх сидіннях
X світиться чи мигає червоним.
Світиться
Після ввімкнення системи
запалення, доки пасок безпеки не
буде пристебнуто.
Мигає
Після роботи двигуна протягом
максимум 100 секунд, доки не буде пристебнуто пасок безпеки.
Пристібування паска безпеки 3 50.
Стан пасків безпеки на задніх
сидіннях
Миготить або світиться індикатор > або X у центрі інформації водія.Світиться
Після того, як двигун попрацює
щонайменше 35 секунд, доки не
буде пристебнуто пасок безпеки.
Якщо пас безпеки буде закріплений під час водіння.
Мигає
Після запуску, доки пасок безпеки
не буде відстібнуто.
Пристібування паска безпеки 3 50.
Подушка безпеки та
переднатягувачі пасків безпеки
v світиться червоним.
Коли вмикається система
запалення, контрольний індикатор
світиться протягом приблизно
4 секунд. Якщо він не світиться, не
гасне через 4 секунди чи світиться
під час руху автомобіля, це
свідчить про несправність у системі
подушок безпеки. Зверніться по
допомогу до майстерні. Подушки
безпеки та переднатягувачі пасків
безпеки можуть не спрацювати у
випадку ДТП.

106Прилади та органи управлінняЯкщо переднатягувачі пасків
безпеки чи подушки безпеки
спрацювали, v безперервно
світиться.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 49,
3 53.
Дезактивація подушок безпеки
V світиться жовтим.
Світиться приблизно протягом
60 секунд після ввімкнення системи запалення. Подушка безпеки для
переднього пасажирського сидіння
активована.
* світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 58.
9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.
Індикатор несправності
Z світиться чи мигає жовтим.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Миготить, коли двигун працює Несправність, яка може призвестидо пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до
майстерні.
Зверніться до майстерні якнайшвидше
g світиться жовтим.

Прилади та органи управління107Додатково відображається
повідомлення з попередженням
або код попередження.
Слід звернутися до майстерні.
Зверніться по допомогу до
майстерні.
Повідомлення автомобіля 3 118.
Система гальм і зчеплення
Рівень рідини для системи
гальма та зчеплення
R світиться червоним.
Рівень рідини для системи гальм та
зчеплення занадто низький 3 200.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Натисніть педаль
- світиться чи мигає жовтим.
Світиться
Щоб відпустити електричне
стоянкове гальмо 3 171, слід
натиснути педаль гальм.
Щоб двигун завівся в режимі
Автостоп, педаль зчеплення має
бути натиснутою. Система зупинки-
запуску 3 161.
Мигає
Для основного запуску двигуна
педаль зчеплення має бути
натиснутою 3 17, 3 160.
Електричне стоянкове
гальмо
m світиться чи мигає червоним.
Світиться Електричне стоянкове гальмо
натиснуто 3 171.Мигає
Електричне стоянкове гальмо не повністю натиснуто чи відпущено. Увімкніть запалення, натисніть
педаль гальм і спробуйте скинути
показники системи, спочатку
відпустивши, а потім застосувавши електричне стоянкове гальмо.
Якщо m продовжує мигати,
припиніть користуватися
автомобілем і зверніться за
допомогою до майстерні.
Несправність
електричного стоянкового гальма
j світиться чи мигає жовтим.
Світиться Знижена ефективність роботи
електричного стоянкового гальма
3 171.
Мигає Електричне стоянкове гальмо
знаходиться у режимі
обслуговування. Зупиніть

108Прилади та органи управлінняавтомобіль, застосуйте та
відпустіть електричне стоянкове
гальмо, щоб виконати скидання.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Анти-блокувальна
система гальм (ABS)
u світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалення. Система готова для
роботи, коли контрольний
індикатор гасне.
Якщо контрольний індикатор не
гасне через кілька секунд або якщо він горить під час їзди, це свідчить
про несправність системи ABS.
Гальмівна система залишається в
робочому стані, але без
регулювання ABS.
Антиблокувальна система гальм
3 171.
Підвищення передачі
[ засвічується зеленим, коли
рекомендується змінити передачу
на вищу, для зменшення витрат
пального.
В автомобілях із дисплеєм
удосконаленої модифікації або
комбінованим дисплеєм
удосконаленої модифікації [ з
номером рекомендованої передачі
відображається в нижньому рядку
інформаційного центру водія.
Керування зі змінним зусиллям
c світиться жовтим.
Несправність у системі керування
зі змінним зусиллям. Це може
призвести до збільшення чи
зменшення зусилля під час
керування. Зверніться до
майстерні.
Система стоп-старт 3 161.Ультразвукова система
допомоги під час
паркування
r світиться жовтим.
Несправність у системі
або
Несправність, якщо датчики
забруднені чи вкриті льодом або
снігом
або
Перешкоди сигналу через зовнішні
джерела ультразвуку. Одразу після
усунення джерела перешкод
нормальну роботу системи буде
відновлено.
Щоб усунути несправність системи, зверніться до майстерні.
Ультразвукова система допомоги
під час паркування 3 177.
Електронна система курсової стійкості
вимкнена
n світиться жовтим.
Система вимкнена.
