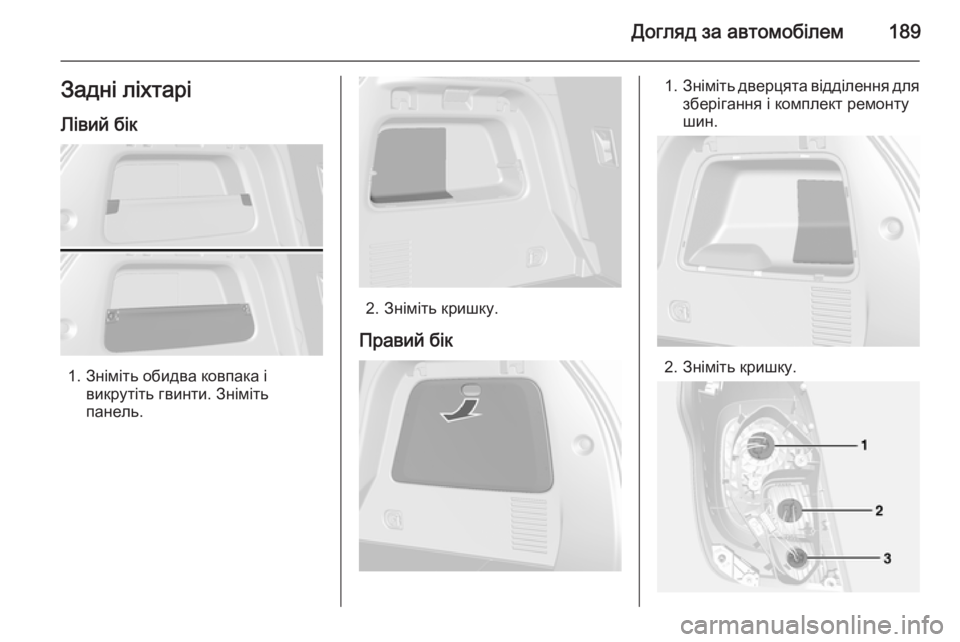

Догляд за автомобілем189Задні ліхтарі
Лівий бік
1. Зніміть обидва ковпака і викрутіть гвинти. Зніміть
панель.
2. Зніміть кришку.
Правий бік
1. Зніміть дверцята відділення для
зберігання і комплект ремонту
шин.
2. Зніміть кришку.

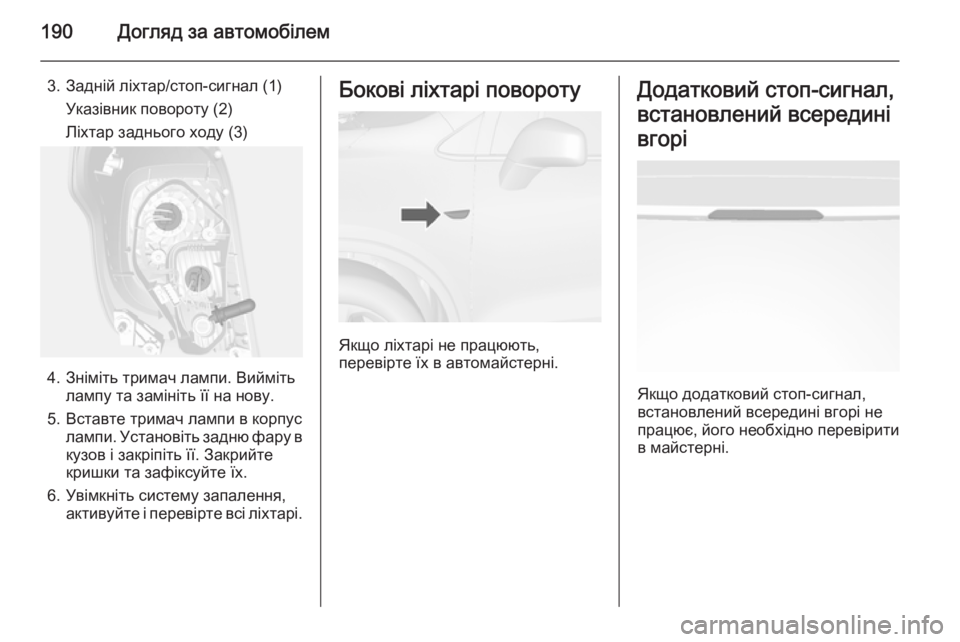

190Догляд за автомобілем
3. Задній ліхтар/стоп-сигнал (1)Указівник повороту (2)
Ліхтар заднього ходу (3)
4. Зніміть тримач лампи. Вийміть лампу та замініть її на нову.
5. Вставте тримач лампи в корпус лампи. Установіть задню фару в
кузов і закріпіть її. Закрийте
кришки та зафіксуйте їх.
6. Увімкніть систему запалення, активуйте і перевірте всі ліхтарі.
Бокові ліхтарі повороту
Якщо ліхтарі не працюють,
перевірте їх в автомайстерні.
Додатковий стоп-сигнал,
встановлений всерединівгорі
Якщо додатковий стоп-сигнал,
встановлений всередині вгорі не
працює, його необхідно перевірити в майстерні.

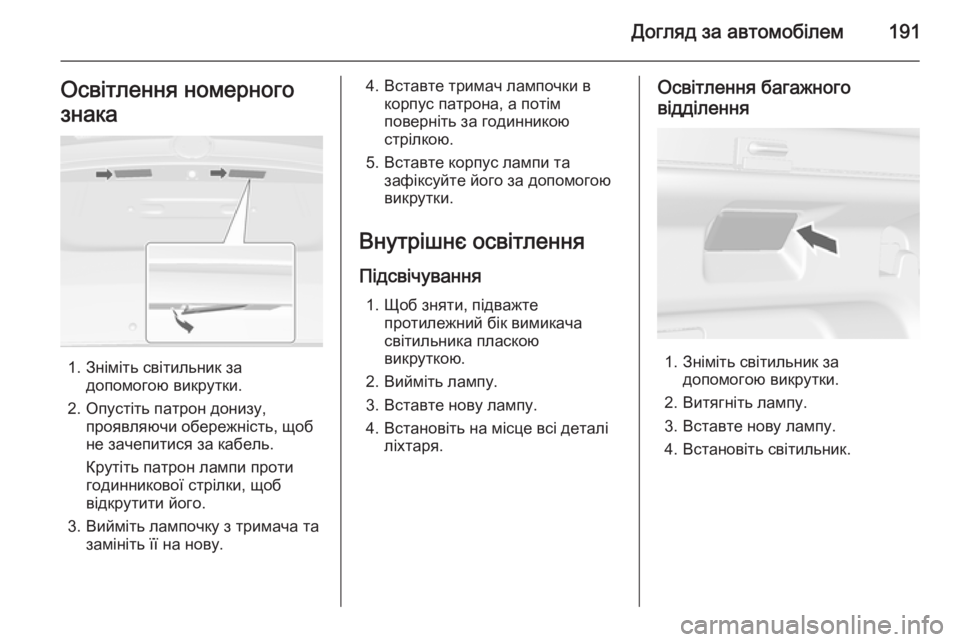

Догляд за автомобілем191Освітлення номерного
знака
1. Зніміть світильник за допомогою викрутки.
2. Опустіть патрон донизу, проявляючи обережність, щоб
не зачепитися за кабель.
Крутіть патрон лампи проти
годинникової стрілки, щоб
відкрутити його.
3. Вийміть лампочку з тримача та замініть її на нову.
4. Вставте тримач лампочки вкорпус патрона, а потім
поверніть за годинникою
стрілкою.
5. Вставте корпус лампи та зафіксуйте його за допомогою
викрутки.
Внутрішнє освітлення
Підсвічування 1. Щоб зняти, підважте протилежний бік вимикача
світильника пласкою
викруткою.
2. Вийміть лампу.
3. Вставте нову лампу.
4. Встановіть на місце всі деталі ліхтаря.Освітлення багажного
відділення
1. Зніміть світильник за допомогою викрутки.
2. Витягніть лампу.
3. Вставте нову лампу.
4. Встановіть світильник.

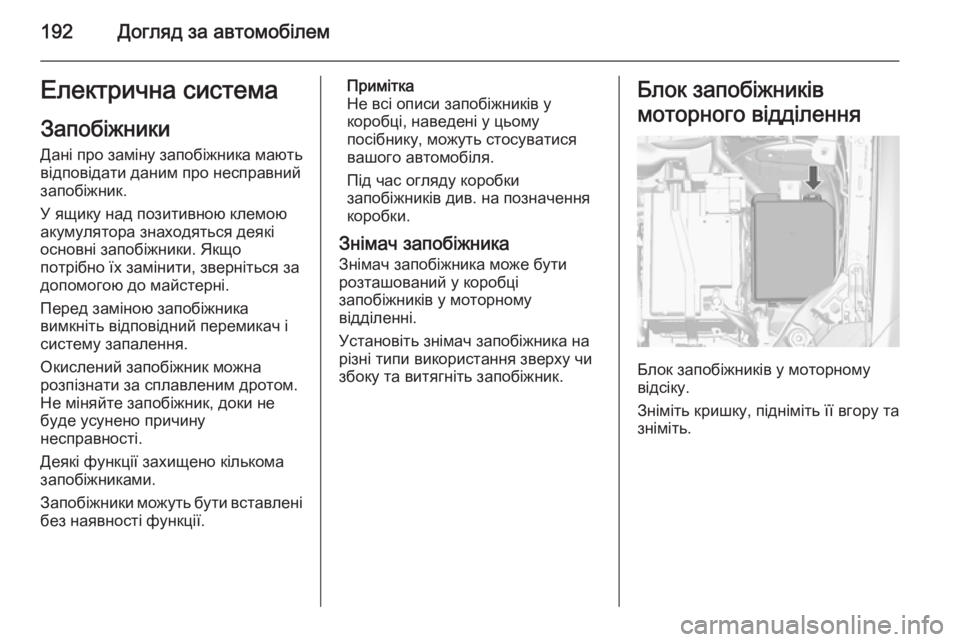

192Догляд за автомобілемЕлектрична системаЗапобіжники
Дані про заміну запобіжника мають відповідати даним про несправний
запобіжник.
У ящику над позитивною клемою
акумулятора знаходяться деякі
основні запобіжники. Якщо
потрібно їх замінити, зверніться за
допомогою до майстерні.
Перед заміною запобіжника
вимкніть відповідний перемикач і систему запалення.
Окислений запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки не
буде усунено причину
несправності.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.Примітка
Не всі описи запобіжників у
коробці, наведені у цьому
посібнику, можуть стосуватися
вашого автомобіля.
Під час огляду коробки
запобіжників див. на позначення
коробки.
Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.
Установіть знімач запобіжника на
різні типи використання зверху чи
збоку та витягніть запобіжник.Блок запобіжників
моторного відділення
Блок запобіжників у моторному
відсіку.
Зніміть кришку, підніміть її вгору та зніміть.

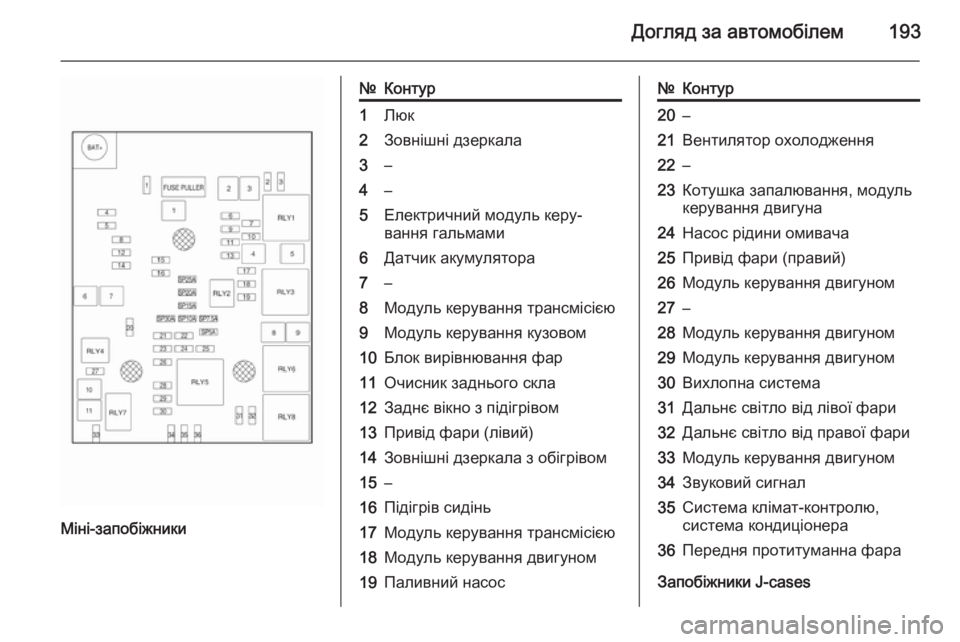

Догляд за автомобілем193
Міні-запобіжники
№Контур1Люк2Зовнішні дзеркала3–4–5Електричний модуль керу‐
вання гальмами6Датчик акумулятора7–8Модуль керування трансмісією9Модуль керування кузовом10Блок вирівнювання фар11Очисник заднього скла12Заднє вікно з підігрівом13Привід фари (лівий)14Зовнішні дзеркала з обігрівом15–16Підігрів сидінь17Модуль керування трансмісією18Модуль керування двигуном19Паливний насос№Контур20–21Вентилятор охолодження22–23Котушка запалювання, модуль
керування двигуна24Насос рідини омивача25Привід фари (правий)26Модуль керування двигуном27–28Модуль керування двигуном29Модуль керування двигуном30Вихлопна система31Дальнє світло від лівої фари32Дальнє світло від правої фари33Модуль керування двигуном34Звуковий сигнал35Система клімат-контролю,
система кондиціонера36Передня протитуманна фара
Запобіжники J-cases

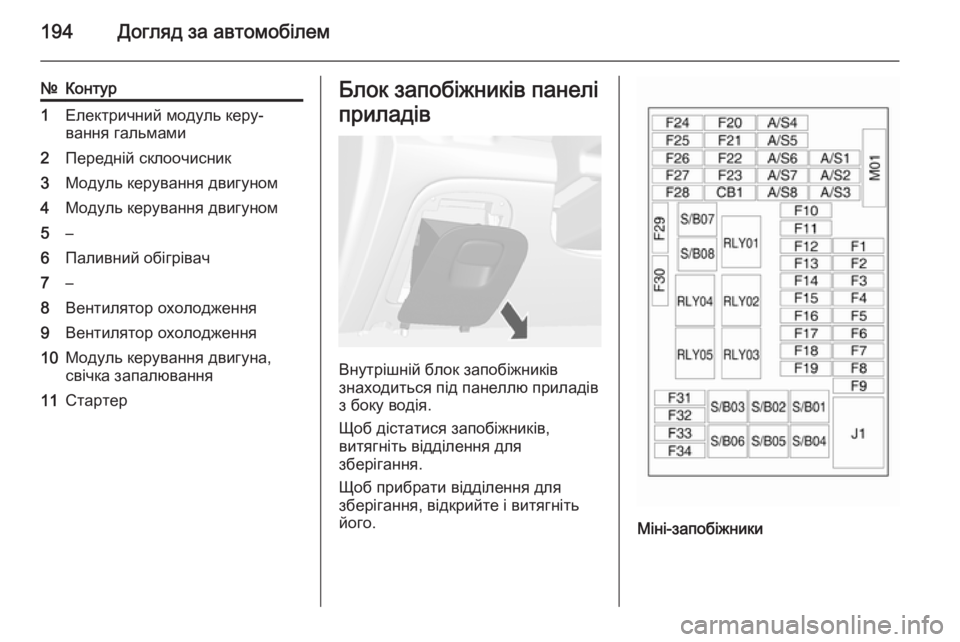

194Догляд за автомобілем
№Контур1Електричний модуль керу‐
вання гальмами2Передній склоочисник3Модуль керування двигуном4Модуль керування двигуном5–6Паливний обігрівач7–8Вентилятор охолодження9Вентилятор охолодження10Модуль керування двигуна,
свічка запалювання11СтартерБлок запобіжників панелі
приладів
Внутрішній блок запобіжників
знаходиться під панеллю приладів
з боку водія.
Щоб дістатися запобіжників,
витягніть відділення для
зберігання.
Щоб прибрати відділення для
зберігання, відкрийте і витягніть
його.
Міні-запобіжники

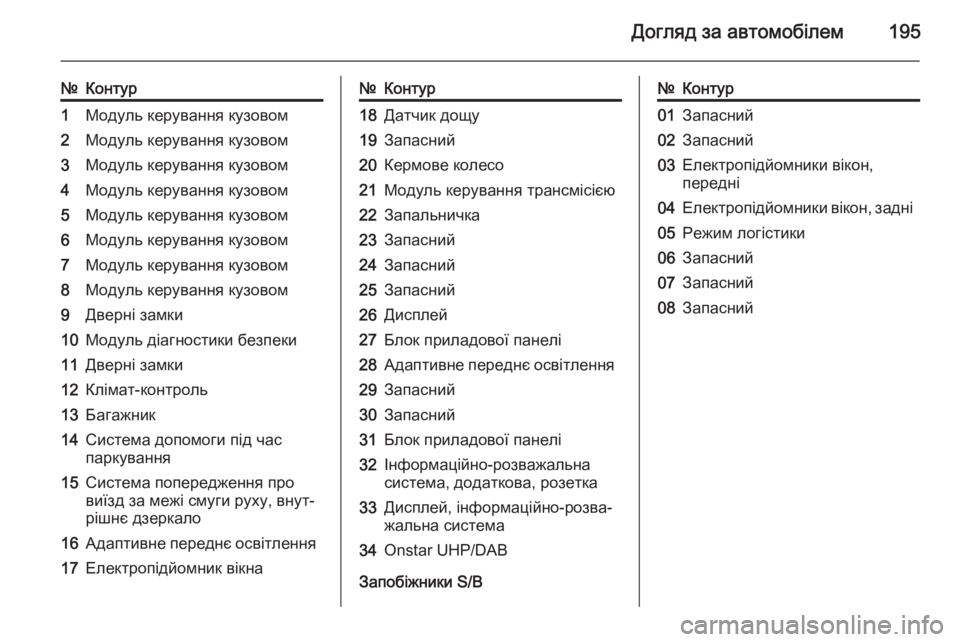

Догляд за автомобілем195
№Контур1Модуль керування кузовом2Модуль керування кузовом3Модуль керування кузовом4Модуль керування кузовом5Модуль керування кузовом6Модуль керування кузовом7Модуль керування кузовом8Модуль керування кузовом9Дверні замки10Модуль діагностики безпеки11Дверні замки12Клімат-контроль13Багажник14Система допомоги під час
паркування15Система попередження про
виїзд за межі смуги руху, внут‐
рішнє дзеркало16Адаптивне переднє освітлення17Електропідйомник вікна№Контур18Датчик дощу19Запасний20Кермове колесо21Модуль керування трансмісією22Запальничка23Запасний24Запасний25Запасний26Дисплей27Блок приладової панелі28Адаптивне переднє освітлення29Запасний30Запасний31Блок приладової панелі32Інформаційно-розважальна
система, додаткова, розетка33Дисплей, інформаційно-розва‐
жальна система34Onstar UHP/DAB
Запобіжники S/B
№Контур01Запасний02Запасний03Електропідйомники вікон,
передні04Електропідйомники вікон, задні05Режим логістики06Запасний07Запасний08Запасний

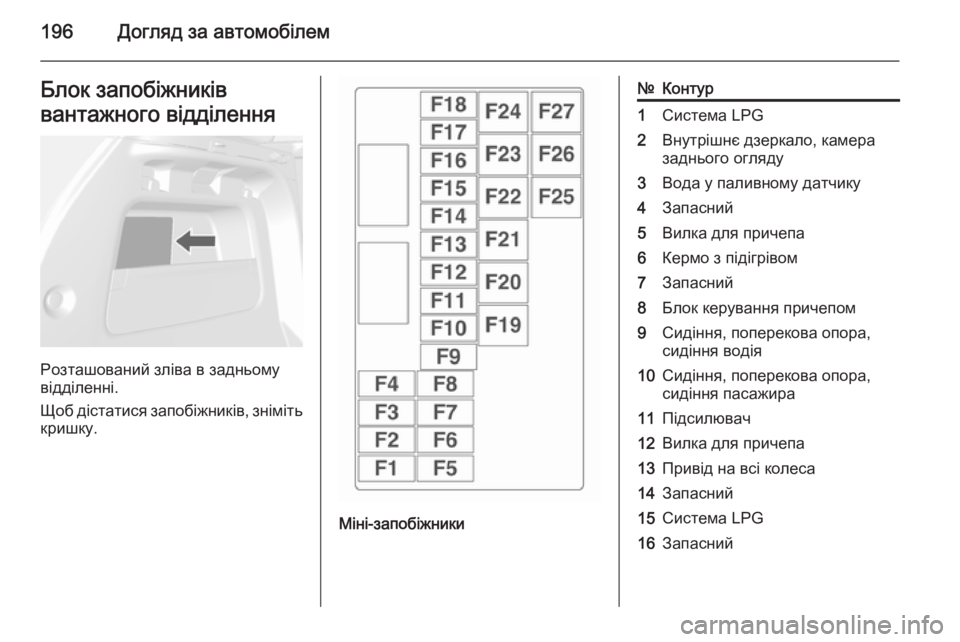

196Догляд за автомобілемБлок запобіжників
вантажного відділення
Розташований зліва в задньому
відділенні.
Щоб дістатися запобіжників, зніміть кришку.
Міні-запобіжники
№Контур1Система LPG2Внутрішнє дзеркало, камера
заднього огляду3Вода у паливному датчику4Запасний5Вилка для причепа6Кермо з підігрівом7Запасний8Блок керування причепом9Сидіння, поперекова опора,
сидіння водія10Сидіння, поперекова опора,
сидіння пасажира11Підсилювач12Вилка для причепа13Привід на всі колеса14Запасний15Система LPG16Запасний

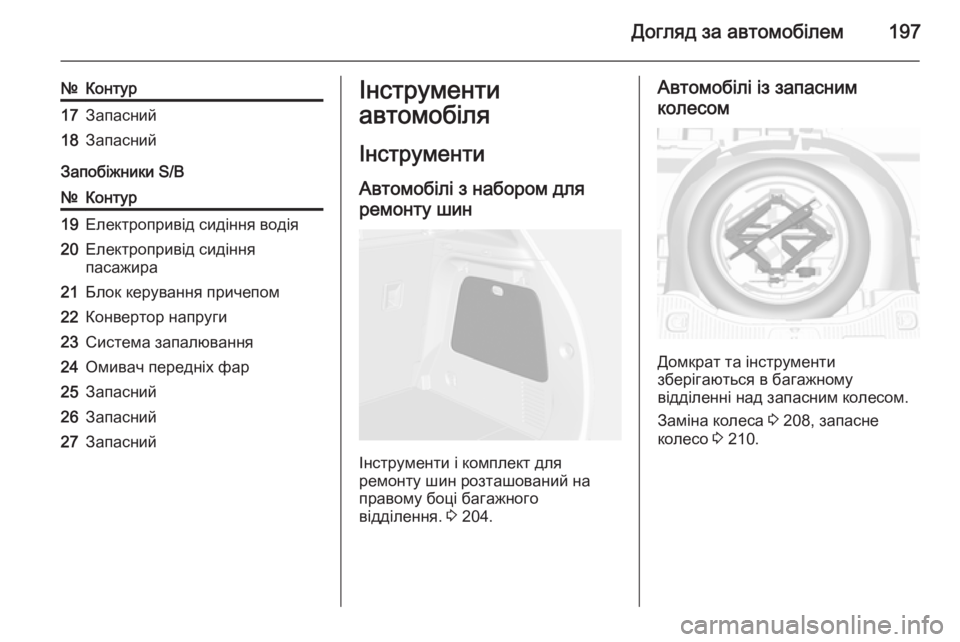

Догляд за автомобілем197
№Контур17Запасний18Запасний
Запобіжники S/B
№Контур19Електропривід сидіння водія20Електропривід сидіння
пасажира21Блок керування причепом22Конвертор напруги23Система запалювання24Омивач передніх фар25Запасний26Запасний27ЗапаснийІнструменти
автомобіля
Інструменти Автомобілі з набором для
ремонту шин
Інструменти і комплект для
ремонту шин розташований на
правому боці багажного
відділення. 3 204.
Автомобілі із запасним
колесом
Домкрат та інструменти
зберігаються в багажному
відділенні над запасним колесом.
Заміна колеса 3 208, запасне
колесо 3 210.

198Догляд за автомобілемКолеса та шини
Стан шини, стан колеса Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку
пошкодження чи незвичного
спрацювання.
Шини Шини розміру 195/70 R16 та
215/60 R17 можна використовувати тільки як зимові шини.
Зимові шини
Зимові шини покращують безпеку
водіння за температури нижче
7 °С, тому їх слід встановлювати на всі колеса.Згідно з нормативами,
затвердженими в певних країнах, у полі зору водія має бути
розташована табличка швидкості.
Шини розміром 195/70 R 16
придатні для використання лише як
зимові.
Позначення шин Наприклад, 215/60 R 16 95 H215=Ширина шини, мм60=Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R=Тип брекера: РадіальнийRF=Тип: RunFlat16=Діаметр колеса, дюйми95=Індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгH=Кодова літера швидкості
Кодова літера швидкості:
Q=до 160 км/годS=до 180 км/годT=до 190 км/годH=до 210 км/годV=до 240 км/годW=до 270 км/год
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів і перед
будь-якою поїздкою. Не забувайте про запасне колесо. Це також
стосується автомобілів із системою
контролю за тиском у шинах.
Відкрутіть ковпачок вентиля.
Тиск у шинах 3 235 і на ярлику,
розташованому на дверній рамі дверцят водія.
