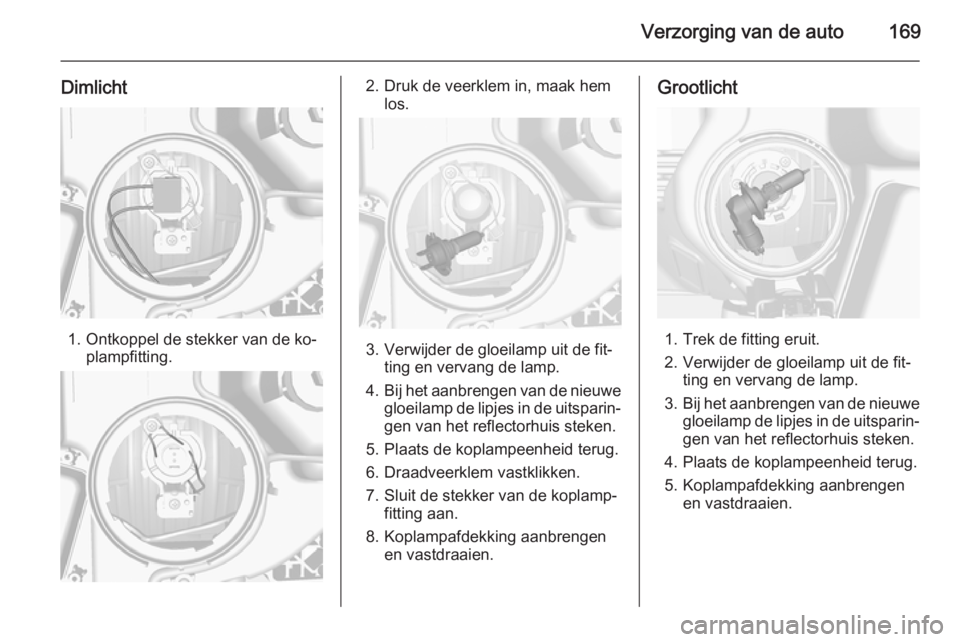

Verzorging van de auto169
Dimlicht
1. Ontkoppel de stekker van de ko‐plampfitting.
2. Druk de veerklem in, maak hem los.
3. Verwijder de gloeilamp uit de fit‐ting en vervang de lamp.
4. Bij het aanbrengen van de nieuwe
gloeilamp de lipjes in de uitsparin‐ gen van het reflectorhuis steken.
5. Plaats de koplampeenheid terug.
6. Draadveerklem vastklikken.
7. Sluit de stekker van de koplamp‐ fitting aan.
8. Koplampafdekking aanbrengen en vastdraaien.
Grootlicht
1. Trek de fitting eruit.
2. Verwijder de gloeilamp uit de fit‐ ting en vervang de lamp.
3. Bij het aanbrengen van de nieuwe
gloeilamp de lipjes in de uitsparin‐ gen van het reflectorhuis steken.
4. Plaats de koplampeenheid terug.
5. Koplampafdekking aanbrengen en vastdraaien.

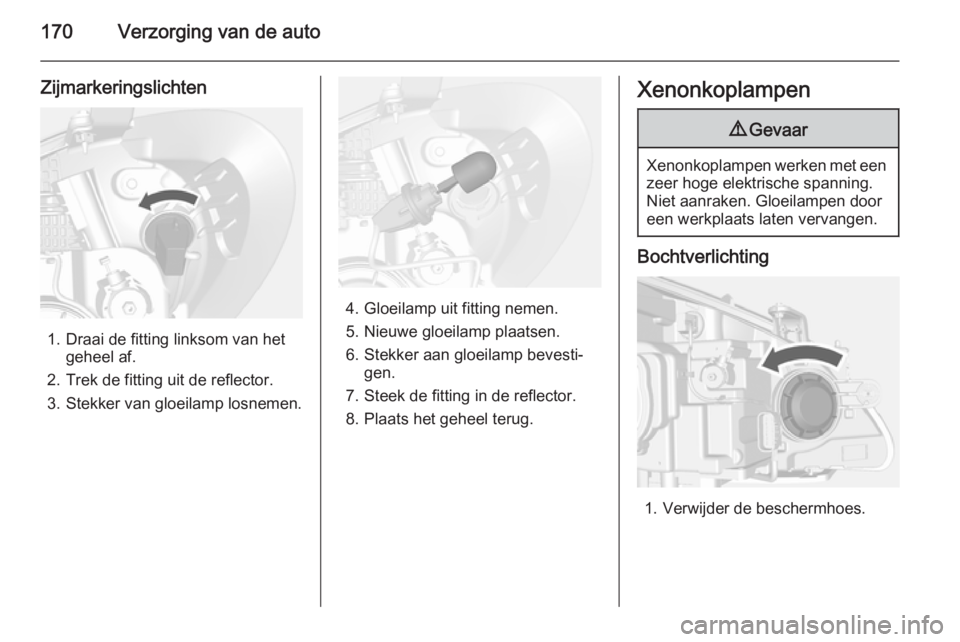

170Verzorging van de auto
Zijmarkeringslichten
1. Draai de fitting linksom van hetgeheel af.
2. Trek de fitting uit de reflector. 3. Stekker van gloeilamp losnemen.
4. Gloeilamp uit fitting nemen.
5. Nieuwe gloeilamp plaatsen.
6. Stekker aan gloeilamp bevesti‐ gen.
7. Steek de fitting in de reflector.
8. Plaats het geheel terug.
Xenonkoplampen9 Gevaar
Xenonkoplampen werken met een
zeer hoge elektrische spanning.
Niet aanraken. Gloeilampen door
een werkplaats laten vervangen.
Bochtverlichting
1. Verwijder de beschermhoes.

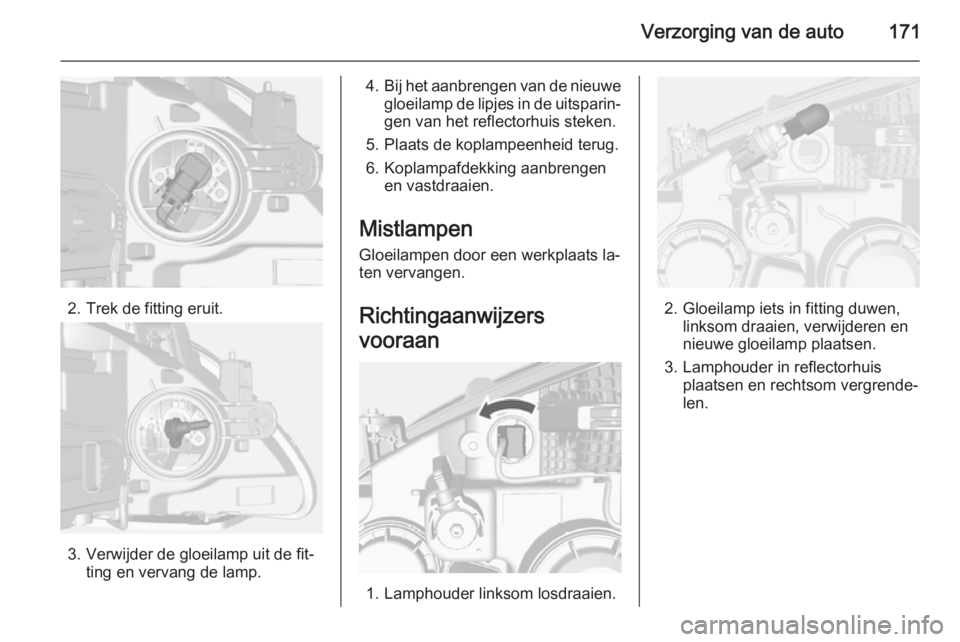

Verzorging van de auto171
2. Trek de fitting eruit.
3. Verwijder de gloeilamp uit de fit‐ting en vervang de lamp.
4.Bij het aanbrengen van de nieuwe
gloeilamp de lipjes in de uitsparin‐ gen van het reflectorhuis steken.
5. Plaats de koplampeenheid terug.
6. Koplampafdekking aanbrengen en vastdraaien.
Mistlampen
Gloeilampen door een werkplaats la‐
ten vervangen.
Richtingaanwijzers
vooraan
1. Lamphouder linksom losdraaien.
2. Gloeilamp iets in fitting duwen, linksom draaien, verwijderen en
nieuwe gloeilamp plaatsen.
3. Lamphouder in reflectorhuis plaatsen en rechtsom vergrende‐len.

172Verzorging van de autoAchterlichten
Linkerzijde
1. Verwijder beide deksels en schroef de schroeven eruit. Ver‐
wijder het paneel.
2. Verwijder het deksel.
Rechterzijde
1. Verwijder de klep van het opberg‐
vak en de bandenreparatieset.
2. Verwijder het deksel.

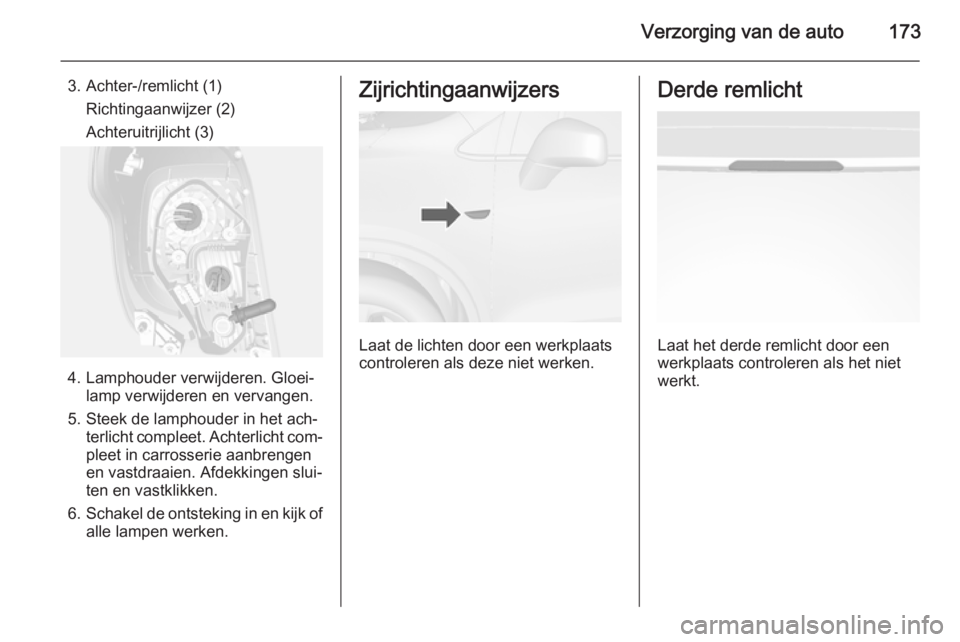

Verzorging van de auto173
3. Achter-/remlicht (1)Richtingaanwijzer (2)
Achteruitrijlicht (3)
4. Lamphouder verwijderen. Gloei‐ lamp verwijderen en vervangen.
5. Steek de lamphouder in het ach‐ terlicht compleet. Achterlicht com‐pleet in carrosserie aanbrengen
en vastdraaien. Afdekkingen slui‐
ten en vastklikken.
6. Schakel de ontsteking in en kijk of
alle lampen werken.
Zijrichtingaanwijzers
Laat de lichten door een werkplaats
controleren als deze niet werken.
Derde remlicht
Laat het derde remlicht door een
werkplaats controleren als het niet
werkt.

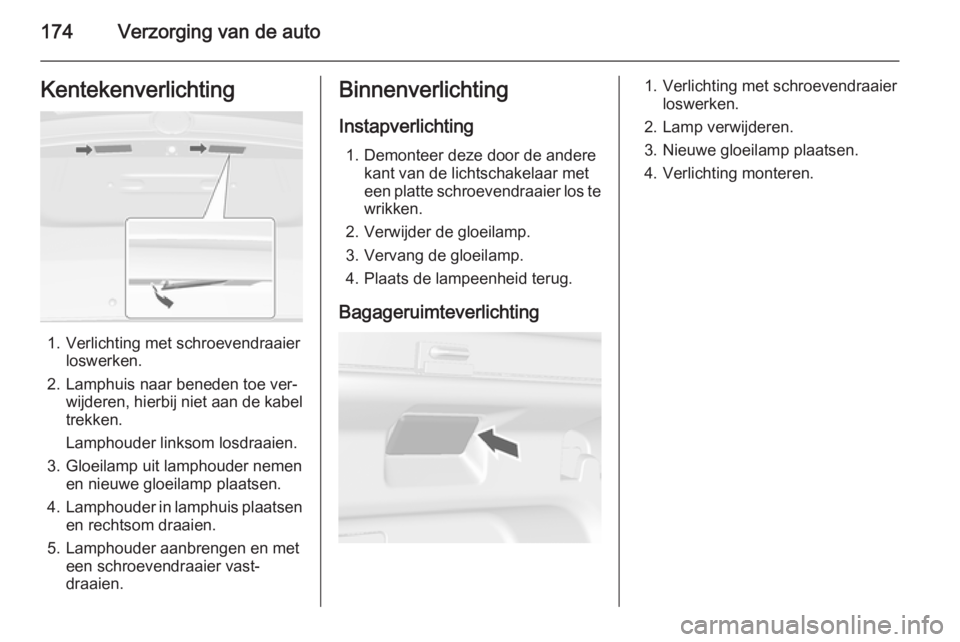

174Verzorging van de autoKentekenverlichting
1. Verlichting met schroevendraaierloswerken.
2. Lamphuis naar beneden toe ver‐ wijderen, hierbij niet aan de kabel
trekken.
Lamphouder linksom losdraaien.
3. Gloeilamp uit lamphouder nemen en nieuwe gloeilamp plaatsen.
4. Lamphouder in lamphuis plaatsen
en rechtsom draaien.
5. Lamphouder aanbrengen en met een schroevendraaier vast‐
draaien.
Binnenverlichting
Instapverlichting 1. Demonteer deze door de andere kant van de lichtschakelaar met
een platte schroevendraaier los te wrikken.
2. Verwijder de gloeilamp.
3. Vervang de gloeilamp.
4. Plaats de lampeenheid terug.
Bagageruimteverlichting1. Verlichting met schroevendraaier loswerken.
2. Lamp verwijderen.
3. Nieuwe gloeilamp plaatsen.
4. Verlichting monteren.

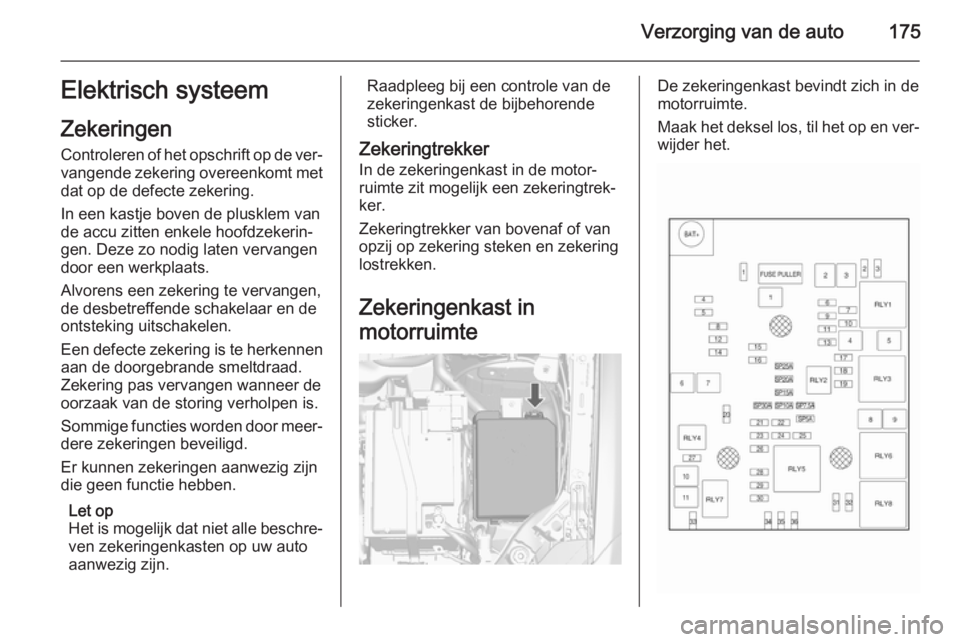

Verzorging van de auto175Elektrisch systeem
Zekeringen Controleren of het opschrift op de ver‐ vangende zekering overeenkomt met
dat op de defecte zekering.
In een kastje boven de plusklem van
de accu zitten enkele hoofdzekerin‐
gen. Deze zo nodig laten vervangen
door een werkplaats.
Alvorens een zekering te vervangen,
de desbetreffende schakelaar en de
ontsteking uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de oorzaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Let op
Het is mogelijk dat niet alle beschre‐
ven zekeringenkasten op uw auto
aanwezig zijn.Raadpleeg bij een controle van de
zekeringenkast de bijbehorende sticker.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.
Zekeringtrekker van bovenaf of van
opzij op zekering steken en zekering
lostrekken.
Zekeringenkast in
motorruimteDe zekeringenkast bevindt zich in de
motorruimte.
Maak het deksel los, til het op en ver‐
wijder het.

176Verzorging van de auto
MinizekeringenNr.Stroomkring1Zonnedak2Buitenspiegels3–4–5Elektrische remregelmodule6Intelligente accusensor7–8Transmissieregelmodule9Carrosserieregelmodule10Koplampverstelling11Achterruitwisser12Verwarmbare achterruit13Koplampstelelement (links)14Verwarmbare buitenspiegels15–16Stoelverwarming17Transmissieregelmodule18MotorregelmoduleNr.Stroomkring19Brandstofpomp20–21Koelventilator22–23Bobine, motorregelmodule24Ruitensproeierpomp25Koplampstelelement (rechts)26Motorregelmodule27–28Motorregelmodule29Motorregelmodule30Uitlaatsysteem31Grootlicht links32Grootlicht rechts33Motorregelmodule34Claxon35Klimaatregeling, aircosysteem36Mistlamp voor
J-cases zekeringen
Nr.Stroomkring1Elektrische remregelmodule2Ruitenwisser voor3Motorregelmodule4Motorregelmodule5–6Brandstofverwarming7–8Koelventilator9Koelventilator10Motorregelmodule, gloeibougie11Startmotor

Verzorging van de auto177Zekeringenkast
instrumentenpaneel
De zekeringhouder interieur bevindt
zich aan de onderzijde van het dash‐
board aan bestuurderszijde.
Verwijder het opbergvak om bij de ze‐
keringen te komen.
Open het opbergvak en trek eraan om dit te verwijderen.
Minizekeringen
Nr.Stroomkring1Carrosserieregelmodule2Carrosserieregelmodule3Carrosserieregelmodule4Carrosserieregelmodule5Carrosserieregelmodule6Carrosserieregelmodule7Carrosserieregelmodule8Carrosserieregelmodule9Portiersloten10Diagnosemodule veiligheid11Portiersloten12Verwarming en ventilatie13Achterklep14Parkeerhulp15Lane Departure Warning,
binnenspiegel16Adaptief rijlicht (AFL)17Elektrisch bediende ruit
bestuurder18Regensensor

178Verzorging van de auto
Nr.Stroomkring19Reserve20Stuurwiel21Transmissieregelmodule22Aansteker23Reserve24Reserve25Reserve26Display27Instrumentengroep28Adaptief rijlicht (AFL)29Reserve30Reserve31Instrumentengroep32Infotainment, hulp, elektrische
aansluiting33Display, Infotainmentsysteem34Onstar UHP/DAB
Zekeringen S/B
Nr.Stroomkring01Reserve02Reserve03Elektrisch bediende ruiten voor04Elektrisch bediende ruiten
achter05Logistieke modus06Reserve07Reserve08ReserveZekeringenkast in
bagageruimte
Deze is links achterin ondergebracht.
Verwijder het deksel om bij de zeke‐
ringen te komen.
