Seter og sikkerhetsutstyr49
1=Bare hvis forsetepassasjerens kollisjonsputer er deaktivert. Hvis barnesikringsutstyret blir sikret med et trepunkts‐
sikkerhetsbelte: Juster setehøyden til øverste posisjon. Pass på at bilens sikkerhetsbelte løper forover fra øvre fes‐ tepunkt. Juster hellingen av bakre seterygg som nødvendig til en vertikal posisjon for å sikre at beltet er stramt på
spennesiden.2=Sete tilgjengelig med ISOFIX og Top-Tether- festebraketter 3 51.3=Flytt hodestøtten til øverste posisjon. Hvis den påvirker riktig montering av barnesikringsutstyret, fjerner du hode‐
støtten 3 32.U=Til universell bruk i forbindelse med trepunkts sikkerhetsbelte.X=Det finnes ikke noe tillatt barnesikringsutstyr i denne vektklassen.
Tillatelige monteringssteder for ISOFIX barnesikringsutstyr
VektklasseStørrelsesklasseFestePå passasjersetet
foranPå de ytre baksetenePå det midtre baksetetGruppe 0: opptil 10 kgEISO/R1XIL 1XGruppe 0+: opptil 13 kgEISO/R1XIL1XDISO/R2XIL1XCISO/R3XIL1X

50Seter og sikkerhetsutstyrVektklasseStørrelsesklasseFestePå passasjersetet
foranPå de ytre baksetenePå det midtre baksetetGruppe I: 9 til 18 kgDISO/R2XIL 1XCISO/R3XIL1XBISO/F2XIL. IUFXB1ISO/F2XXIL. IUFXAISO/F3XIL. IUFX1=Flytt passasjersetet til forreste posisjon eller juster helningen på forseteryggen så langt som nødvendig til en vertikal
posisjon for å sikre at ikke barnesikringsutstyret og forseteryggen påvirker hverandre.IL=Passer til det spesielle ISOFIX-barnesikringsutstyret i kategoriene "bestemt bil", "begrenset" eller "halv-universal".
ISOFIX barnesikringsutstyr må være godkjent for den bestemte bilmodellen.IUF=Passer for ISOFIX forovervendt barnesikringsutstyr av universell kategori godkjent for bruk i denne vektklassen.X=Det finnes ikke noe godkjent ISOFIX barnesikringsutstyr for denne vektklassen.
ISOFIX størrelsesklasse og seteinnretning
A - ISO/F3=Forovervendt barnesete for de største barna i vektklasse 9 til 18 kg.B - ISO/F2=Forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.B1 - ISO/F2X=Forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.C - ISO/R3=Bakovervendt barnesete for de største barna i vektklassen opp til 18 kg.D - ISO/R2=Bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kg.E - ISO/R1=Bakovervendt barnesete for småbarn i vektklassen opp til 13 kg.

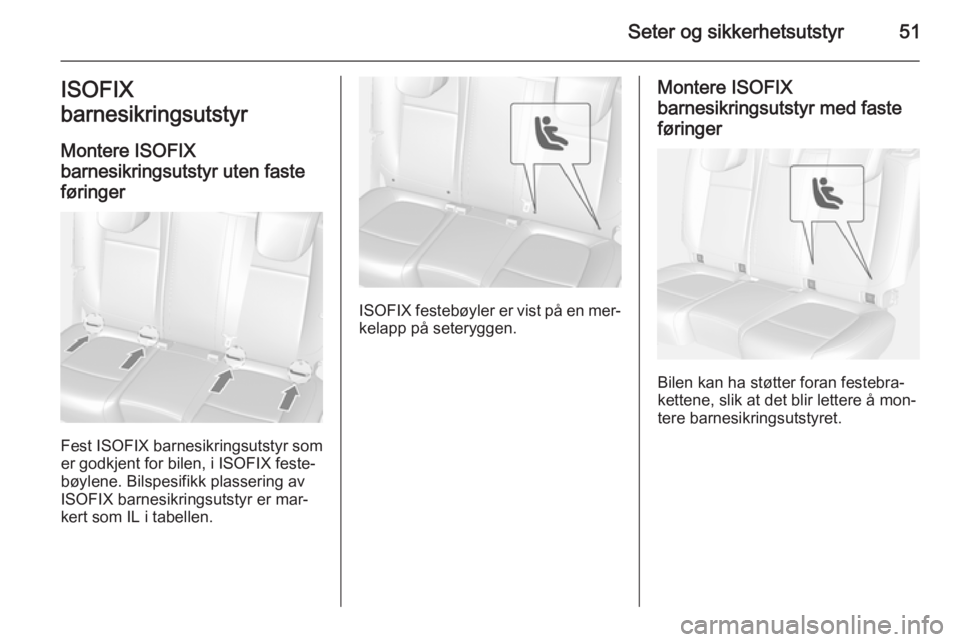

Seter og sikkerhetsutstyr51ISOFIX
barnesikringsutstyr
Montere ISOFIX
barnesikringsutstyr uten faste
føringer
Fest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐
bøylene. Bilspesifikk plassering av
ISOFIX barnesikringsutstyr er mar‐
kert som IL i tabellen.
ISOFIX festebøyler er vist på en mer‐
kelapp på seteryggen.
Montere ISOFIX
barnesikringsutstyr med fasteføringer
Bilen kan ha støtter foran festebra‐
kettene, slik at det blir lettere å mon‐
tere barnesikringsutstyret.

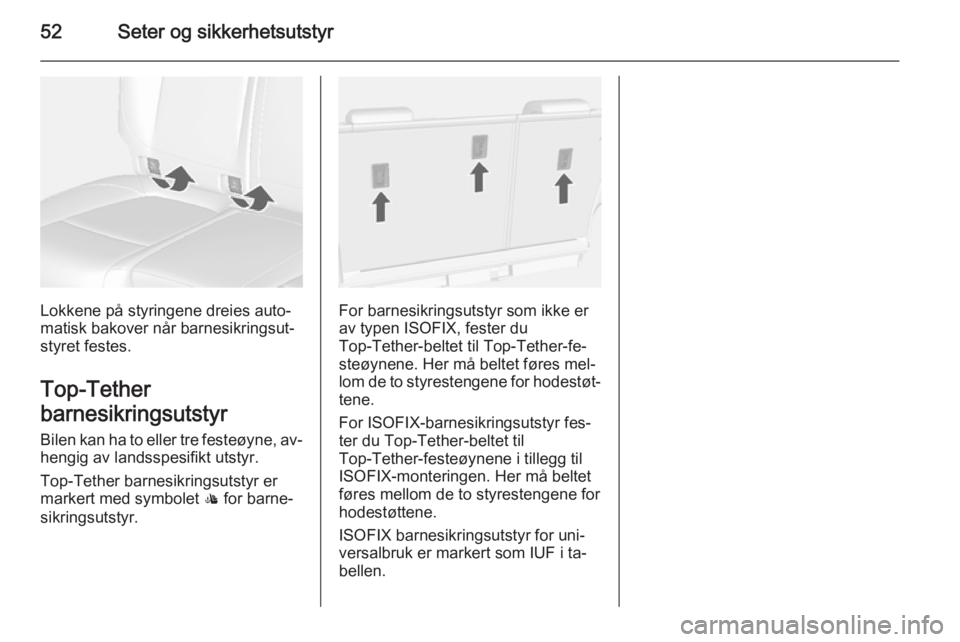

52Seter og sikkerhetsutstyr
Lokkene på styringene dreies auto‐
matisk bakover når barnesikringsut‐
styret festes.
Top-Tether
barnesikringsutstyr Bilen kan ha to eller tre festeøyne, av‐hengig av landsspesifikt utstyr.
Top-Tether barnesikringsutstyr er markert med symbolet : for barne‐
sikringsutstyr.For barnesikringsutstyr som ikke er av typen ISOFIX, fester du
Top-Tether-beltet til Top-Tether-fe‐ steøynene. Her må beltet føres mel‐
lom de to styrestengene for hodestøt‐ tene.
For ISOFIX-barnesikringsutstyr fes‐
ter du Top-Tether-beltet til
Top-Tether-festeøynene i tillegg til
ISOFIX-monteringen. Her må beltet
føres mellom de to styrestengene for
hodestøttene.
ISOFIX barnesikringsutstyr for uni‐
versalbruk er markert som IUF i ta‐
bellen.

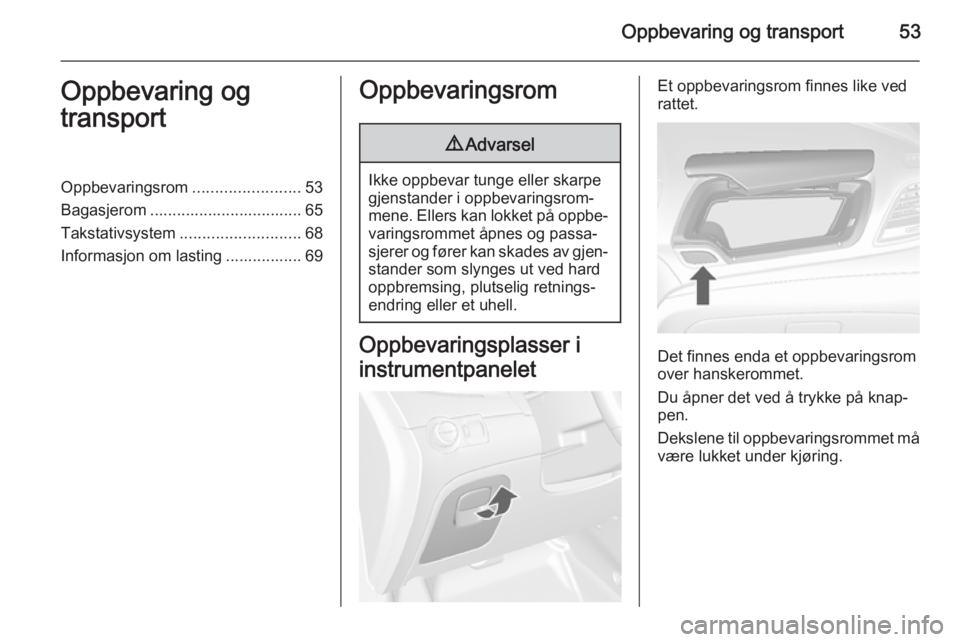

Oppbevaring og transport53Oppbevaring og
transportOppbevaringsrom ........................53
Bagasjerom .................................. 65
Takstativsystem ........................... 68
Informasjon om lasting ................. 69Oppbevaringsrom9 Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Oppbevaringsplasser i
instrumentpanelet
Et oppbevaringsrom finnes like ved
rattet.
Det finnes enda et oppbevaringsrom
over hanskerommet.
Du åpner det ved å trykke på knap‐
pen.
Dekslene til oppbevaringsrommet må
være lukket under kjøring.

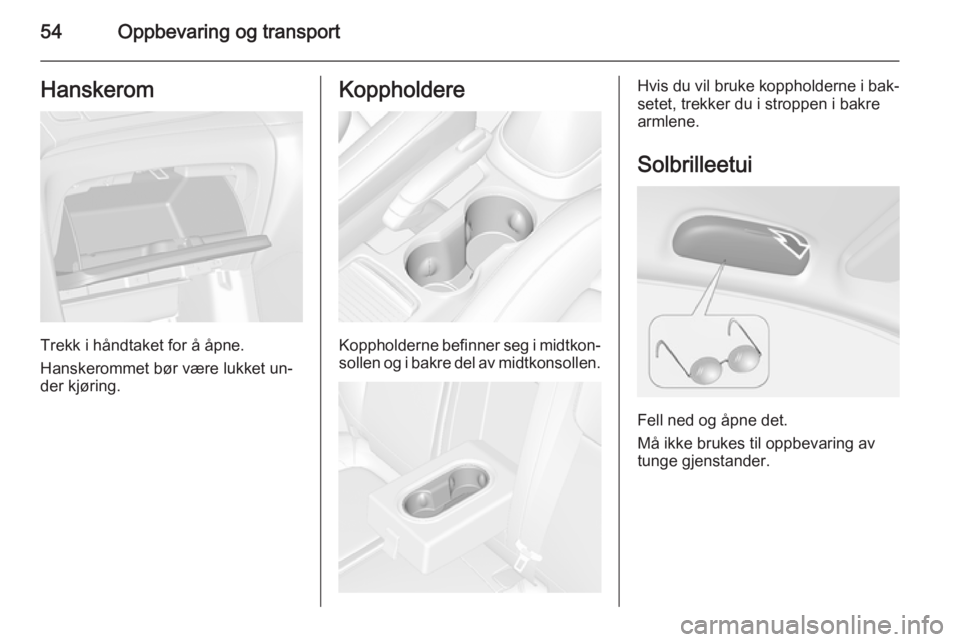

54Oppbevaring og transportHanskerom
Trekk i håndtaket for å åpne.
Hanskerommet bør være lukket un‐
der kjøring.
Koppholdere
Koppholderne befinner seg i midtkon‐ sollen og i bakre del av midtkonsollen.
Hvis du vil bruke koppholderne i bak‐ setet, trekker du i stroppen i bakre
armlene.
Solbrilleetui
Fell ned og åpne det.
Må ikke brukes til oppbevaring av
tunge gjenstander.

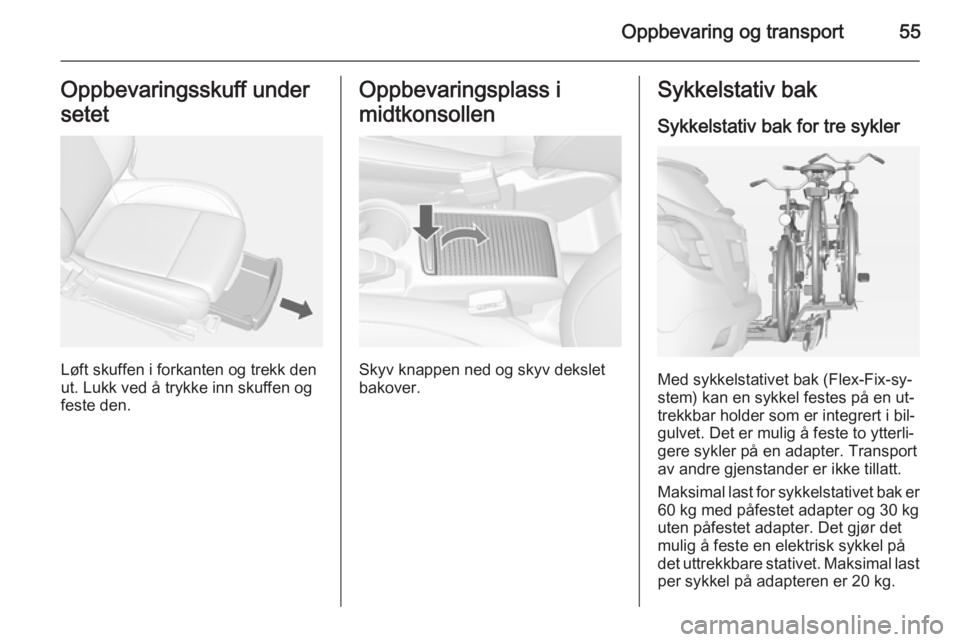

Oppbevaring og transport55Oppbevaringsskuff under
setet
Løft skuffen i forkanten og trekk den
ut. Lukk ved å trykke inn skuffen og
feste den.
Oppbevaringsplass i
midtkonsollen
Skyv knappen ned og skyv dekslet
bakover.
Sykkelstativ bak
Sykkelstativ bak for tre sykler
Med sykkelstativet bak (Flex-Fix-sy‐
stem) kan en sykkel festes på en ut‐
trekkbar holder som er integrert i bil‐
gulvet. Det er mulig å feste to ytterli‐
gere sykler på en adapter. Transport
av andre gjenstander er ikke tillatt.
Maksimal last for sykkelstativet bak er 60 kg med påfestet adapter og 30 kguten påfestet adapter. Det gjør det
mulig å feste en elektrisk sykkel på
det uttrekkbare stativet. Maksimal last
per sykkel på adapteren er 20 kg.

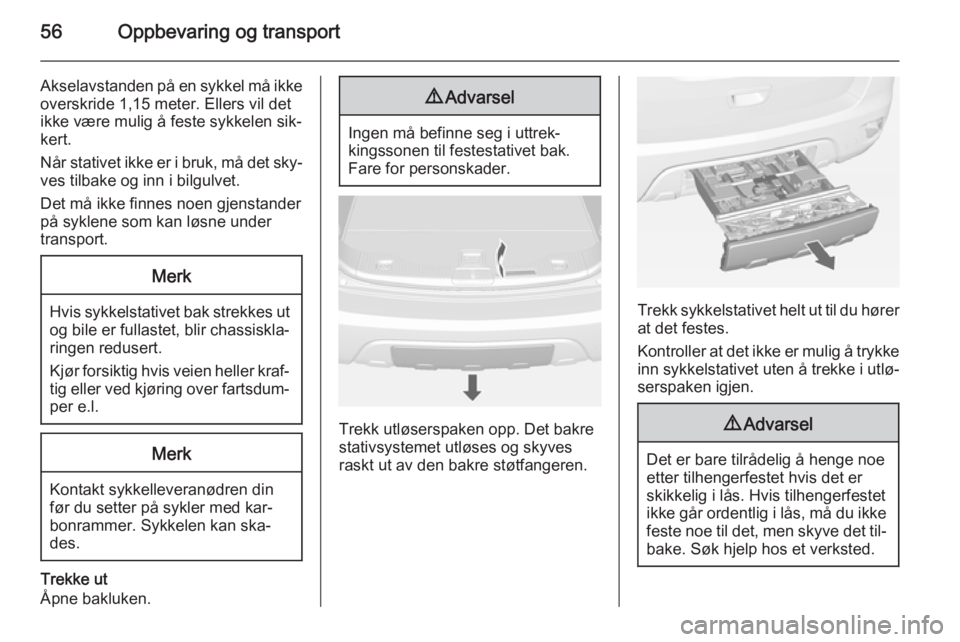

56Oppbevaring og transport
Akselavstanden på en sykkel må ikkeoverskride 1,15 meter. Ellers vil det
ikke være mulig å feste sykkelen sik‐
kert.
Når stativet ikke er i bruk, må det sky‐
ves tilbake og inn i bilgulvet.
Det må ikke finnes noen gjenstander
på syklene som kan løsne under
transport.Merk
Hvis sykkelstativet bak strekkes ut og bile er fullastet, blir chassiskla‐
ringen redusert.
Kjør forsiktig hvis veien heller kraf‐
tig eller ved kjøring over fartsdum‐
per e.l.
Merk
Kontakt sykkelleveranødren din
før du setter på sykler med kar‐
bonrammer. Sykkelen kan ska‐
des.
Trekke ut
Åpne bakluken.
9 Advarsel
Ingen må befinne seg i uttrek‐
kingssonen til festestativet bak.
Fare for personskader.
Trekk utløserspaken opp. Det bakre
stativsystemet utløses og skyves
raskt ut av den bakre støtfangeren.
Trekk sykkelstativet helt ut til du hører
at det festes.
Kontroller at det ikke er mulig å trykke
inn sykkelstativet uten å trekke i utlø‐ serspaken igjen.
9 Advarsel
Det er bare tilrådelig å henge noe
etter tilhengerfestet hvis det er
skikkelig i lås. Hvis tilhengerfestet
ikke går ordentlig i lås, må du ikke
feste noe til det, men skyve det til‐
bake. Søk hjelp hos et verksted.

Oppbevaring og transport57

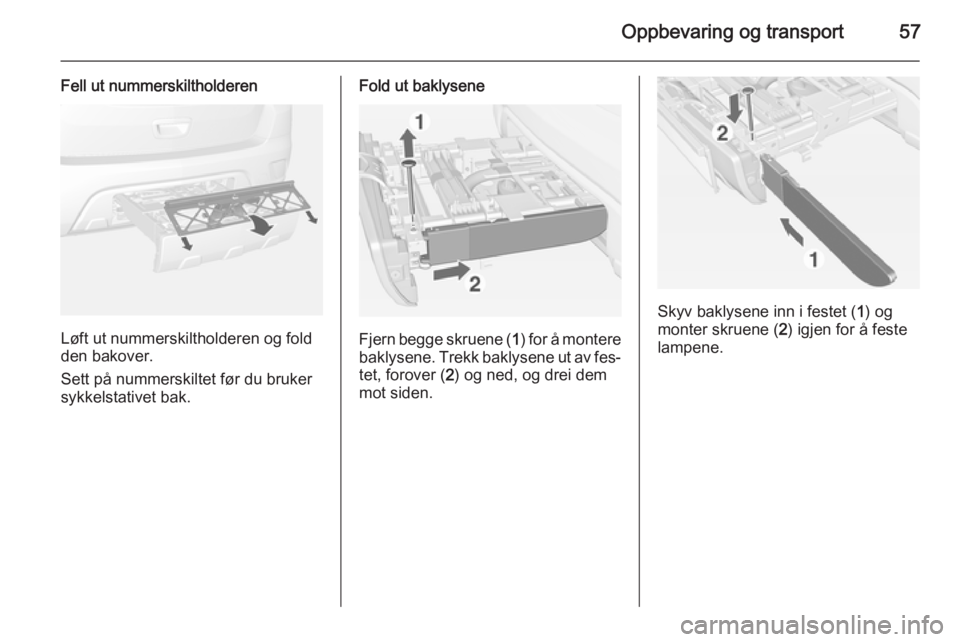

Fell ut nummerskiltholderen
Løft ut nummerskiltholderen og fold
den bakover.
Sett på nummerskiltet før du bruker sykkelstativet bak.
Fold ut baklysene
Fjern begge skruene ( 1) for å montere
baklysene. Trekk baklysene ut av fes‐
tet, forover ( 2) og ned, og drei dem
mot siden.
Skyv baklysene inn i festet ( 1) og
monter skruene ( 2) igjen for å feste
lampene.

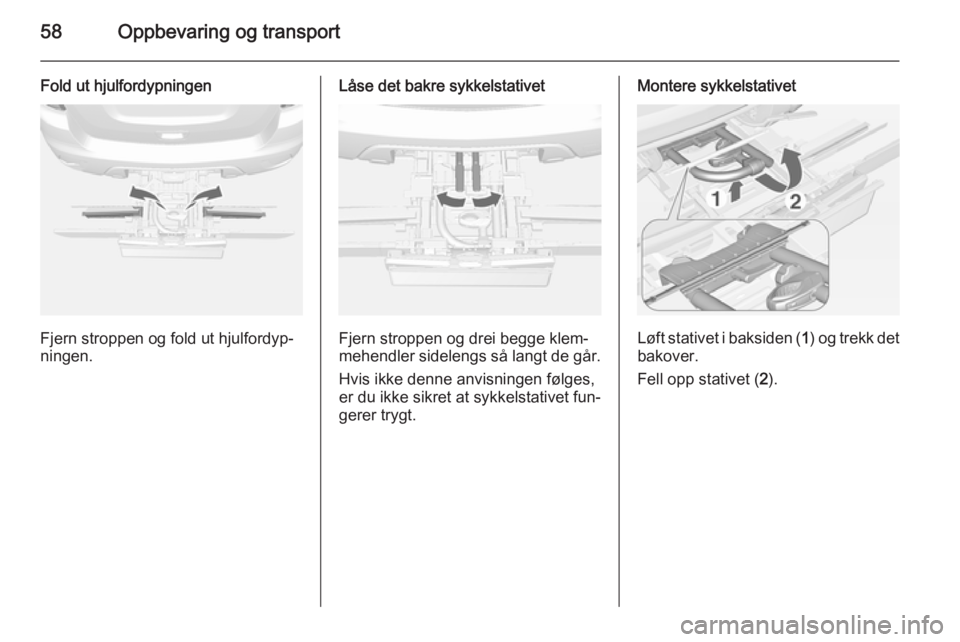

58Oppbevaring og transport
Fold ut hjulfordypningen
Fjern stroppen og fold ut hjulfordyp‐
ningen.
Låse det bakre sykkelstativet
Fjern stroppen og drei begge klem‐
mehendler sidelengs så langt de går.
Hvis ikke denne anvisningen følges,
er du ikke sikret at sykkelstativet fun‐
gerer trygt.
Montere sykkelstativet
Løft stativet i baksiden ( 1) og trekk det
bakover.
Fell opp stativet ( 2).
