OPEL MOKKA 2014 Manuel d'utilisation (in French)

Instruments et commandes79
Lave-glace avant
Tirer la manette. Le produit de lave-
glace est pulvérisé sur le pare-brise et
l'essuie-glace exécute quelques ba‐
layages.
Essuie-glace / lave-glace
de lunette arrière
Pousser le commutateur à bascule
pour actionner l'essuie-glace de lu‐
nette arrière :
position
supérieure=fonctionnement per‐
manentposition
inférieure=fonctionnement inter‐
mittentposition
centrale=arrêt
Pousser la manette. Le produit de
lave-glace est pulvérisé sur la lunette
arrière et l'essuie-glace exécute quel‐ ques balayages.
Ne pas mettre en marche lorsque la
lunette arrière est gelée.
Ne pas enclencher les essuie-glaces
ou les lave-glaces dans les stations
de lavage de voiture.
L'essuie-glace de lunette arrière s'en‐
clenche automatiquement si l'essuie-
glace avant est en marche et que la
marche arrière est engagée.

80Instruments et commandes
Cette fonction peut être activée ou
désactivée dans le menu Réglages
de l'affichage d'informations.
Personnalisation du véhicule 3 105.
Le lave-glace de lunette arrière est
désactivé quand le niveau de liquide
est trop bas.
Température extérieure
Une chute de la température est affi‐
chée immédiatement, une hausse de
la température est indiquée après un
certain délai.
Si la température extérieure descend
jusqu'à 0,5 °C, un message d'avertis‐
sement est affiché sur le centre d'in‐
formations du conducteur avec affi‐
chage de combiné de niveau supé‐
rieur.9 Attention
Lorsque l'affichage indique une
température de quelques degrés
au-dessus de 0 °C, il se peut que
la chaussée soit déjà verglacée.
Horloge
L'heure et la date sont indiquées sur
l'affichage d'informations.
Réglage de la date et de l’heure CD 400 et Navi 600
Appuyer sur le bouton CONFIG. Le
menu Réglages est affiché.
Sélectionnez Heure & Date .
Options de réglage pouvant être sé‐
lectionnées :
■ Régler l'heure : change l'heure in‐
diquée sur l'affichage.
■ Régler la date : change la date in‐
diquée sur l'affichage.
■ Régler le format horaire : bascule
l'indication des heures entre les for‐
mats 12 heures et 24 heures .
■ Définir le format de date : Bascule
l'indication de la date entre les
formats MM/JJ/AAAA et
JJ.MM.AAAA .

Instruments et commandes81
■Afficher l'heure : active / désactive
l'indication de l'heure sur l'affi‐
chage.
■ Synchronisation Hre RDS : le signal
RDS de la plupart des émetteurs VHF règle automatiquement
l'heure. La synchronisation RDS de
l'heure peut prendre quelques mi‐
nutes. Quelques émetteurs n’en‐
voient pas de signal d’heure cor‐ recte. Il est alors conseillé de dé‐
sactiver la synchronisation automa‐ tique de l’heure.
Personnalisation du véhicule 3 105.
Réglages de l'heure et de la
date CD 600/Navi 950
Appuyer sur le bouton CONFIG, puis
sélectionner l'option de menu Heure
et date pour afficher le sous-menu
respectif.
Remarque
Si Synchronisation horloge RDS est
activé, l'heure et la date sont réglées automatiquement par le système.
Voir le manuel de l'Infotainment Sys‐
tem pour de plus amples informa‐
tions.
Réglage de l'heure
Pour ajuster les réglages de l'heure,
sélectionner l'option de menu Régler
l'heure . Tournez le bouton multifonc‐
tion pour ajuster le premier réglage.
Appuyer sur le bouton multifonction
pour confirmer la saisie. L'arrière-
plan en couleur se déplace sur le ré‐
glage suivant.
Ajuster tous les réglages.
Régler la date
Pour ajuster les réglages de l'heure,
sélectionner l'option de menu Régler
la date . Tournez le bouton multifonc‐
tion pour ajuster le premier réglage.
Appuyer sur le bouton multifonction
pour confirmer la saisie. L'arrière-
plan en couleur se déplace sur le ré‐
glage suivant.
Ajuster tous les réglages.
Format de l'heure
Pour choisir le format souhaité de
l'heure, sélectionner Format 12 h / 24
h . Activer 12 heures ou 24 heures .
Personnalisation du véhicule 3 105.

82Instruments et commandesPrises de courant
Une prise de courant 12 Volt est pla‐cée dans la console avant.
La puissance maximale absorbée ne
doit pas dépasser 120 watts.
Une prise de courant de 230 V est placée dans la console arrière.
La puissance maximale absorbée ne
doit pas dépasser 150 watts.
Quand le contact est coupé, la prise
de courant est désactivée.
En outre, elle est aussi désactivée si
la tension de la batterie est trop faible.
Les accessoires électriques bran‐
chés doivent répondre à la norme
DIN VDE 40 839 en matière de com‐
patibilité électromagnétique.
Avertissement
Ne pas connecter d'accessoires
fournissant du courant tels que
chargeurs électriques ou batte‐
ries.
Ne pas endommager les prises en utilisant des fiches inadaptées.

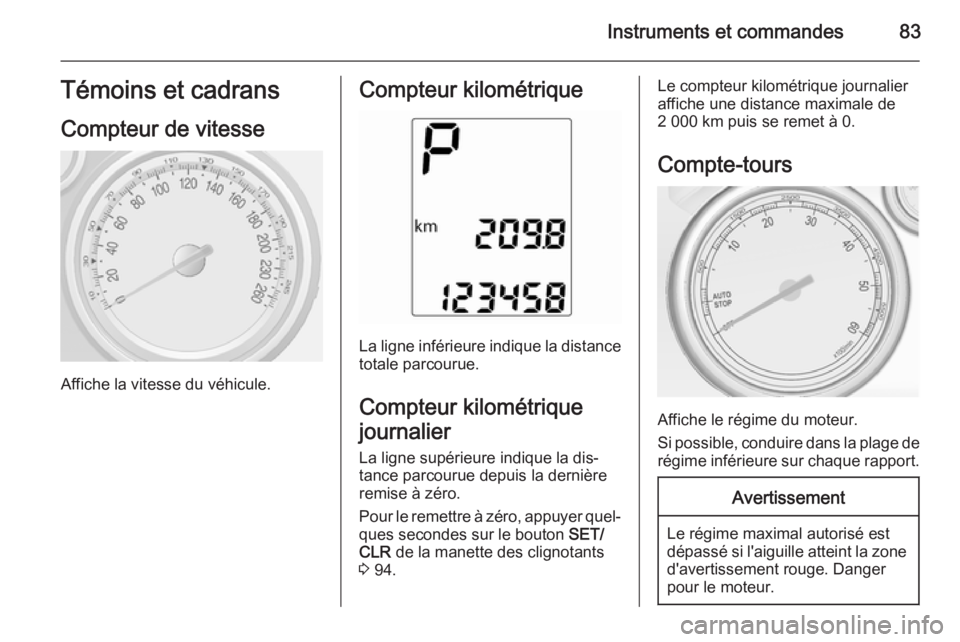

Instruments et commandes83Témoins et cadrans
Compteur de vitesse
Affiche la vitesse du véhicule.
Compteur kilométrique
La ligne inférieure indique la distance
totale parcourue.
Compteur kilométrique
journalier La ligne supérieure indique la dis‐
tance parcourue depuis la dernière
remise à zéro.
Pour le remettre à zéro, appuyer quel‐ ques secondes sur le bouton SET/
CLR de la manette des clignotants
3 94.
Le compteur kilométrique journalier
affiche une distance maximale de
2 000 km puis se remet à 0.
Compte-tours
Affiche le régime du moteur.
Si possible, conduire dans la plage de régime inférieure sur chaque rapport.
Avertissement
Le régime maximal autorisé est
dépassé si l'aiguille atteint la zone d'avertissement rouge. Danger
pour le moteur.

84Instruments et commandesJauge à carburant
Affiche le niveau de remplissage de
carburant ou le niveau de gaz dans le
réservoir en fonction du mode de
fonctionnement.
Si le niveau est bas dans le réservoir, le témoin i s’allume. S’il clignote,
faire le plein sans tarder.
Ne jamais rouler jusqu'à ce que le ré‐
servoir soit vide.
En raison du reste de carburant pré‐
sent dans le réservoir, la quantité
ajoutée peut être inférieure à la capa‐
cité nominale indiquée pour le réser‐
voir de carburant.
Jauge de température de
liquide de refroidissement
du moteur
Affiche la température du liquide de
refroidissement.
zone
gauche=le moteur n'a pas en‐
core atteint sa tempé‐
rature de fonctionne‐
mentzone
centrale=température de fonc‐
tionnement normalezone
droite=température trop éle‐
véeAvertissement
Si la température de liquide de re‐ froidissement du moteur est trop
élevée, arrêter le véhicule, couper le moteur. Danger pour le moteur. Vérifier le niveau de liquide de re‐
froidissement.
Affichage de service
Le système de durée de vie de l'huile
moteur vous indique quand changer
de filtre et d'huile moteur. Basé sur les
conditions de conduite, l'intervalle de
vidange de l'huile moteur et de rem‐
placement de filtre qui sera indiqué
peut fortement varier.

Instruments et commandes85
Dans l'affichage de combiné de ni‐
veau supérieur, la durée de vie res‐ tante de l'huile est indiquée dans le
Menu informations véhicule .
Sur l'affichage de mi-niveau, la durée
de vie restante de l'huile moteur est
indiquée par le témoin I. Le contact
doit donc être mis, mais le moteur doit
être à l'arrêt.
Le menu et la fonction peuvent être
sélectionnés à l'aide des boutons sur
la manette des clignotants.
Pour afficher la durée de vie restante
de l'huile moteur :Appuyer sur le bouton MENU pour
sélectionner le menu Menu
informations véhicule
Tourner la molette de réglage pour
sélectionner le menu Durée de vie
restante, huile .
Pour garantir son fonctionnement
correct, le système doit être réinitia‐ lisé à chaque vidange d'huile moteur. Prendre contact avec un atelier.
Appuyer sur le bouton SET/CLR pour
réinitialiser. Pour ce faire, le contact
doit être mis mais le moteur doit être à l'arrêt.
Quand le système a calculé que la
durée de vie de l'huile s'est réduite,
Vidange huile moteur nécessaire ou
un code d'avertissement apparaît
dans le centre d'informations du con‐
ducteur. Faire changer l'huile moteur
et le filtre par un atelier dans un délai
d'une semaine ou 500 km (selon
l'échéance survenant en premier).
Centre d'informations du conducteur
3 94.
Informations sur le service 3 207.
Témoins Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La des‐
cription s’applique à toutes les ver‐
sions d’instruments. L'emplacement
des témoins peut varier en fonction
de l'équipement. Lors de la mise du
contact, la plupart des témoins s'allu‐
ment brièvement pour effectuer un
test de fonctionnement.

86Instruments et commandes

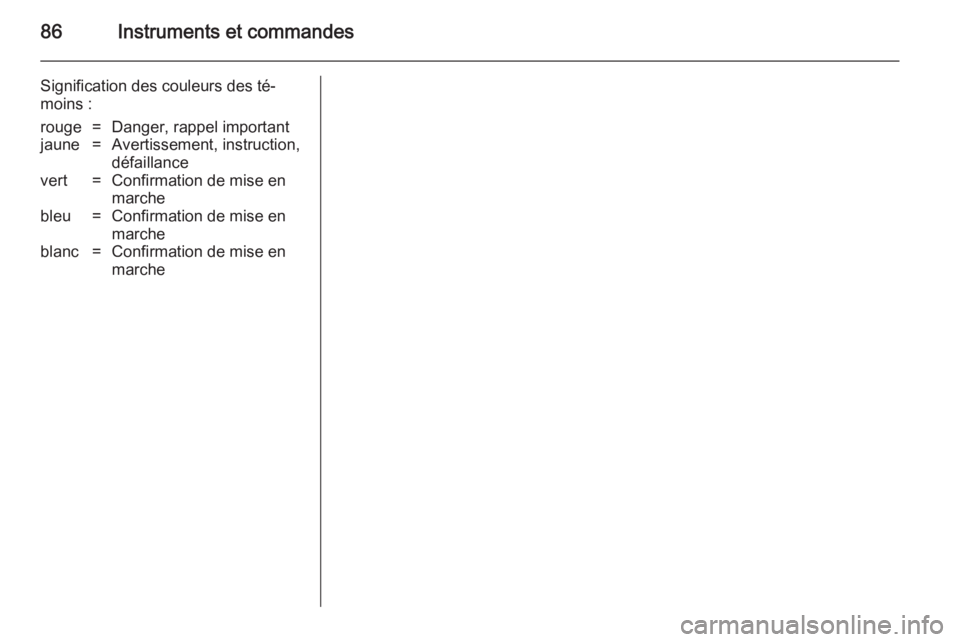

Signification des couleurs des té‐moins :rouge=Danger, rappel importantjaune=Avertissement, instruction,
défaillancevert=Confirmation de mise en
marchebleu=Confirmation de mise en
marcheblanc=Confirmation de mise en
marche

Instruments et commandes87
Témoins du combiné d'instruments

88Instruments et commandes
Témoins de la console centrale
Clignotant
O s’allume ou clignote en vert.
S'allume brièvement Les feux de stationnement sont allu‐
més.
Clignotement
Les clignotants ou les feux de dé‐
tresse sont activés.
Clignotement rapide : défaillance
d'une ampoule de clignotant ou d'un
fusible associé, défaillance d'une am‐ poule de clignotant de remorque.
Remplacement des ampoules
3 173, fusibles 3 179.
Clignotants 3 117.
Rappel de ceinture de
sécurité
X du siège conducteur s'allume ou
clignote en rouge.
k du siège du passager avant s'al‐
lume ou clignote en rouge, quand le
siège est occupé.
Y pour les sièges arrière s'allume
dans le centre d'informations du con‐
ducteur (DIC).
Lors de la mise du contact, le témoin s'allume pendant plusieurs secon‐
des.
Si la ceinture de sécurité est débou‐
clée pendant le déplacement du
véhicule, le témoin s'allume.
Si la ceinture de sécurité est bouclée, le témoin s'éteint.Ceintures de sécurité à trois points
3 41.
Airbags et rétracteurs de
ceinture v s'allume en rouge.
En mettant le contact, le témoin s’al‐
lume pendant quelques secondes.
S'il ne s'allume pas, s'il ne s'éteint pas après quelques secondes ou s'il s'al‐
lume en roulant, une défaillance est
présente dans le système d'airbag.
Prendre contact avec un atelier. Les
airbags et les rétracteurs de ceinture
peuvent ne pas se déclencher en cas d'accident.
Des rétracteurs de ceinture ou air‐ bags déclenchés sont signalés par le
témoin v qui reste allumé.
