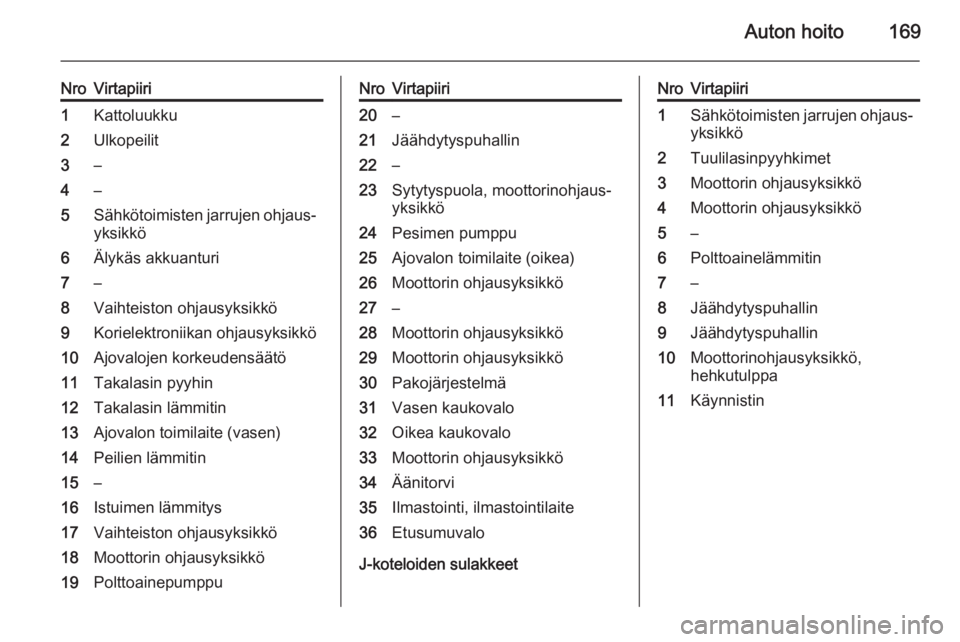

Auton hoito169
NroVirtapiiri1Kattoluukku2Ulkopeilit3–4–5Sähkötoimisten jarrujen ohjaus‐yksikkö6Älykäs akkuanturi7–8Vaihteiston ohjausyksikkö9Korielektroniikan ohjausyksikkö10Ajovalojen korkeudensäätö11Takalasin pyyhin12Takalasin lämmitin13Ajovalon toimilaite (vasen)14Peilien lämmitin15–16Istuimen lämmitys17Vaihteiston ohjausyksikkö18Moottorin ohjausyksikkö19PolttoainepumppuNroVirtapiiri20–21Jäähdytyspuhallin22–23Sytytyspuola, moottorinohjaus‐
yksikkö24Pesimen pumppu25Ajovalon toimilaite (oikea)26Moottorin ohjausyksikkö27–28Moottorin ohjausyksikkö29Moottorin ohjausyksikkö30Pakojärjestelmä31Vasen kaukovalo32Oikea kaukovalo33Moottorin ohjausyksikkö34Äänitorvi35Ilmastointi, ilmastointilaite36Etusumuvalo
J-koteloiden sulakkeet
NroVirtapiiri1Sähkötoimisten jarrujen ohjaus‐ yksikkö2Tuulilasinpyyhkimet3Moottorin ohjausyksikkö4Moottorin ohjausyksikkö5–6Polttoainelämmitin7–8Jäähdytyspuhallin9Jäähdytyspuhallin10Moottorinohjausyksikkö,
hehkutulppa11Käynnistin

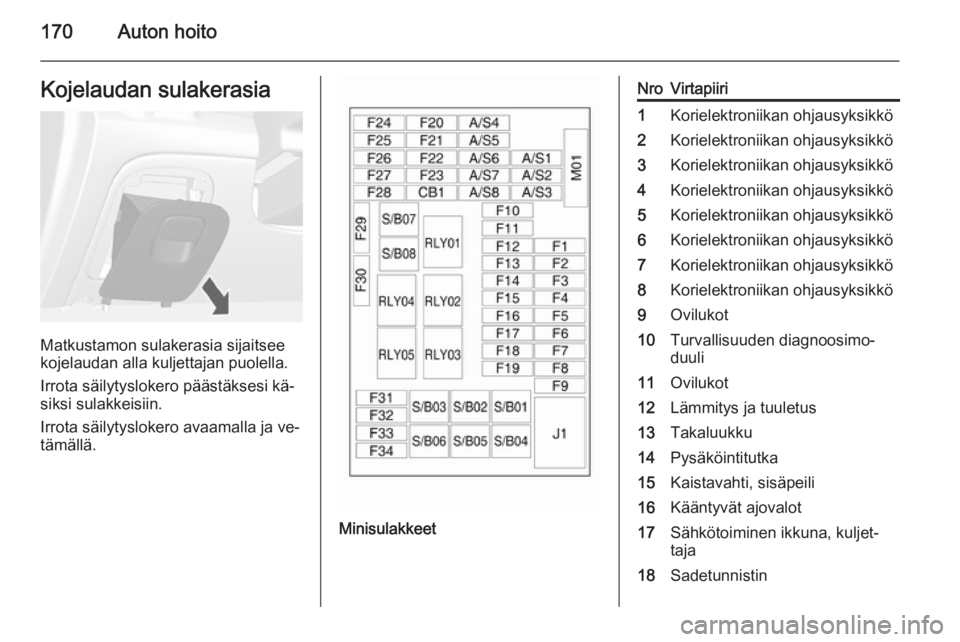

170Auton hoitoKojelaudan sulakerasia
Matkustamon sulakerasia sijaitsee
kojelaudan alla kuljettajan puolella.
Irrota säilytyslokero päästäksesi kä‐
siksi sulakkeisiin.
Irrota säilytyslokero avaamalla ja ve‐
tämällä.
Minisulakkeet
NroVirtapiiri1Korielektroniikan ohjausyksikkö2Korielektroniikan ohjausyksikkö3Korielektroniikan ohjausyksikkö4Korielektroniikan ohjausyksikkö5Korielektroniikan ohjausyksikkö6Korielektroniikan ohjausyksikkö7Korielektroniikan ohjausyksikkö8Korielektroniikan ohjausyksikkö9Ovilukot10Turvallisuuden diagnoosimo‐
duuli11Ovilukot12Lämmitys ja tuuletus13Takaluukku14Pysäköintitutka15Kaistavahti, sisäpeili16Kääntyvät ajovalot17Sähkötoiminen ikkuna, kuljet‐
taja18Sadetunnistin

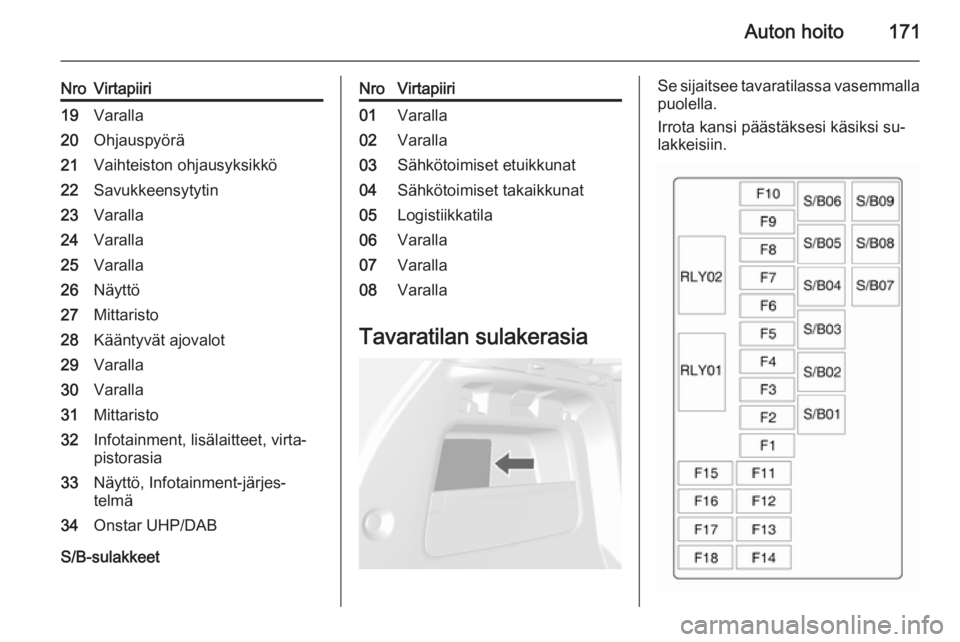

Auton hoito171
NroVirtapiiri19Varalla20Ohjauspyörä21Vaihteiston ohjausyksikkö22Savukkeensytytin23Varalla24Varalla25Varalla26Näyttö27Mittaristo28Kääntyvät ajovalot29Varalla30Varalla31Mittaristo32Infotainment, lisälaitteet, virta‐
pistorasia33Näyttö, Infotainment-järjes‐
telmä34Onstar UHP/DAB
S/B-sulakkeet
NroVirtapiiri01Varalla02Varalla03Sähkötoimiset etuikkunat04Sähkötoimiset takaikkunat05Logistiikkatila06Varalla07Varalla08Varalla
Tavaratilan sulakerasia
Se sijaitsee tavaratilassa vasemmalla
puolella.
Irrota kansi päästäksesi käsiksi su‐ lakkeisiin.

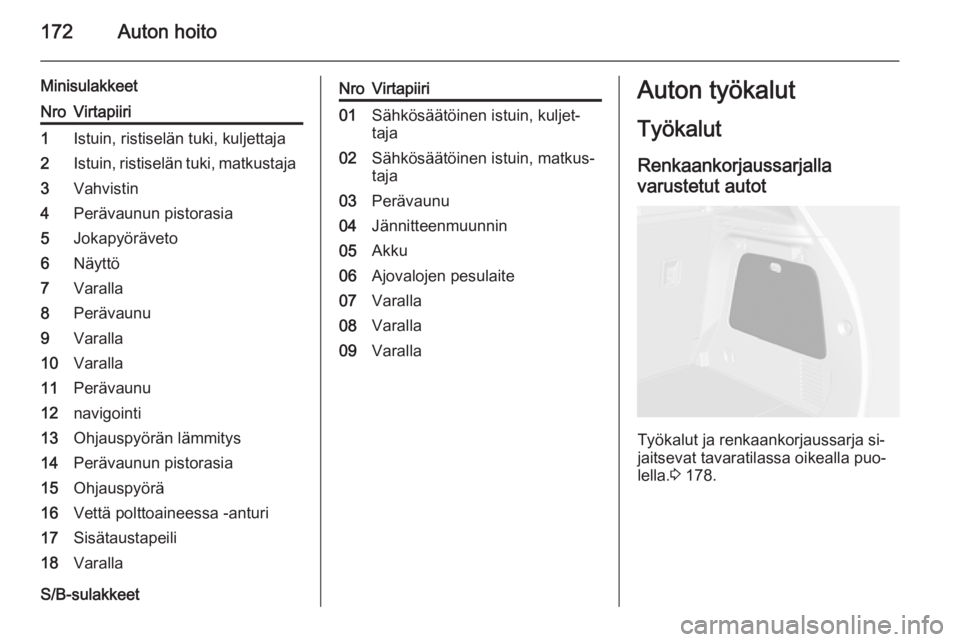

172Auton hoito
MinisulakkeetNroVirtapiiri1Istuin, ristiselän tuki, kuljettaja2Istuin, ristiselän tuki, matkustaja3Vahvistin4Perävaunun pistorasia5Jokapyöräveto6Näyttö7Varalla8Perävaunu9Varalla10Varalla11Perävaunu12navigointi13Ohjauspyörän lämmitys14Perävaunun pistorasia15Ohjauspyörä16Vettä polttoaineessa -anturi17Sisätaustapeili18Varalla
S/B-sulakkeet
NroVirtapiiri01Sähkösäätöinen istuin, kuljet‐
taja02Sähkösäätöinen istuin, matkus‐
taja03Perävaunu04Jännitteenmuunnin05Akku06Ajovalojen pesulaite07Varalla08Varalla09VarallaAuton työkalut
Työkalut
Renkaankorjaussarjalla
varustetut autot
Työkalut ja renkaankorjaussarja si‐
jaitsevat tavaratilassa oikealla puo‐
lella. 3 178.

Auton hoito173
Varapyörällä varustetut autot
Nosturi ja työkalut ovat tavaratilassa
varapyörän yläpuolella olevassa säi‐
lytyslokerossa.
Pyörän vaihto 3 182, varapyörä
3 184.
Vanteet ja renkaat
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Renkaat Koon 195/70 R 16 ja 215/60 R17 ren‐
kaita saa käyttää vain talvirenkaina.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.Rengasmerkinnät
esim. 215/60 R 16 95 H215=Renkaan leveys, mm60=Renkaan profiili(renkaan kor‐
keuden suhde renkaan le‐
veyteen, %)R=Vyörakenne: vyörengasRF=Rakenne: RunFlat, turvara‐
kenne16=Vanteen halkaisija, tuumaa95=Kantavuusindeksi, esim. 95
vastaa 690 kg:aaH=Nopeusluokan merkintä
Nopeusluokkien merkinnät:
Q=enintään 160 km/hS=enintään 180 km/hT=enintään 190 km/hH=enintään 210 km/hV=enintään 240 km/hW=enintään 270 km/h

174Auton hoitoRengaspaineTarkasta rengaspaine kylmistä ren‐
kaista vähintään 14 päivän välein ja aina ennen pitkälle ajomatkalle läh‐
töä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden val‐
vonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.
Rengaspaineet 3 205 ja kuljettajan
oven kehyksen tarrassa.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea ren‐
gaspaine alla olevan menettelyn
avulla:
1. Määritä moottorin tunnistekoodi. Moottoritiedot 3 201.
2. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 205.
Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐
sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
Rengaspaineiden
valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä (TPMS) käyttää radio- ja antu‐
ritekniikkaa rengaspaineiden tarkkai‐
lussa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Rengaspaineiden valvontajärjes‐
telmä tarkkailee renkaiden ilmanpai‐
netta ja lähettää rengaspainelukemat autossa sijaitsevaan vastaanotti‐
meen.

Auton hoito175
Jokainen rengas, mukaan lukien va‐
rarengas, tulee tarkistaa kuukausit‐
tain kylmänä ja täyttää rengaspaine‐
tarrassa suositeltuun rengaspainee‐
seen.
Merkkivalo w syttyy, kun yhden tai
useamman renkaan paine on huo‐ mattavasti liian alhainen.
Tarkista rengaspaineet ensi tilassa ja
korjaa tarvittaessa oikealle tasolle.
Kun järjestelmä havaitsee toiminta‐
häiriön, w vilkkuu noin minuutin ja jää
sen jälkeen palamaan. Tämä toistuu
auton käynnistyksen yhteydessä niin kauan kuin toimintahäiriö on ole‐
massa.
Kun w palaa, järjestelmä ei ehkä ky‐
kene havaitsemaan renkaiden alipai‐
netta tai antamaan siitä ilmoitusta.
Rengaspaineiden
valvontajärjestelmän toiminta
TPMS on suunniteltu varoittamaan
kuljettajaa matalasta rengaspai‐
neesta. TPMS-anturit on asennettu
kuhunkin pyörään, mukaan lukien va‐
rapyörä. Rengaspaineiden valvonta‐
järjestelmä tarkkailee renkaiden il‐manpainetta ja lähettää rengaspaine‐ lukemat autossa sijaitsevaan vas‐
taanottimeen.
Kun järjestelmä havaitsee alipainei‐
sen renkaan, merkkivalo w syttyy.
Pysähdy ensi tilassa täyttämään ren‐
kaat suositeltuun paineeseen 3 174.
Lisäksi kuljettajan tietokeskuksessa
näytetään varoitusviesti tai varoitus‐
koodi 3 94.
Alhaisen rengaspaineen merkkivalo ja varoitusviesti tai -koodi näkyvät sa‐ manaikaisesti kunkin käynnistyssyk‐
lin yhteydessä, kunnes renkaat täyte‐
tään oikeaan rengaspaineeseen.
TPMS:n toimintahäiriön
merkkivalo ja viestikoodi
TPMS ei toimi oikein, jos yksi tai useampi anturi puuttuu tai ei ole toi‐
minnassa. Kun järjestelmä havaitsee
toimintahäiriön, w vilkkuu noin
minuutin ja jää sen jälkeen palamaan.
Lisäksi saattaa näkyä varoitusviesti
tai -koodi.
TPMS:n toimintahäiriön merkkivalo ja varoitusviesti tai -koodi näkyvät jokai‐ sen käynnistyssyklin yhteydessä,
kunnes vika korjataan. Esimerkkejä
tilanteista, jotka aiheuttavat näiden
kytkeytymisen päälle:
■ Yksi pyöristä on vaihdettu varapyö‐
rään, jossa ei ole TPMS-anturia.
■ TPMS-anturin täsmäytysprosessia ei ole suoritettu tai sitä ei ole suori‐
tettu loppuun renkaiden kiertovaih‐
don jälkeen. Toimintahäiriön merk‐
kivalon ja varoitusviestin tai -koodin
tulee sammua, kun täsmäytyspro‐
sessi on suoritettu onnistuneesti.
Katso "TPMS-anturin täsmäytys‐
prosessi" myöhemmin tässä lu‐
vussa.

176Auton hoito
■Yksi tai useampi TPMS-anturi puut‐
tuu tai on vaurioitunut. Varoitus‐
viestin tai -koodin ja toimintahäiriön
merkkivalon tulee sammua, kun TPMS-anturit on asennettu ja täs‐
mäytysprosessi on suoritettu onnis‐
tuneesti. Ota yhteys korjaamoon
huoltoa varten.
■ Vaihtorenkaat tai -pyörät eivät täs‐ mää auton alkuperäisten renkaidentai pyörien kanssa. Muut kuin suo‐
situksen mukaiset renkaat ja van‐
teet voivat estää TPMS-järjestel‐
män oikean toiminnan.
■ Elektronisten laitteiden käyttö tai rengaspaineiden valvontajärjestel‐
män kaltaisten radiotaajuuksien lä‐
heisyys voi häiritä TPMS-anturei‐
den toimintaa.
Jos TPMS-järjestelmä ei toimi kun‐
nolla, se ei kykene havaitsemaan
alhaisia rengaspaineita tai ilmoitta‐
maan niistä. Ota yhteys korjaa‐
moon huoltoa varten, jos TPMS:n
toimintahäiriön merkkivalo ja varoi‐
tusviesti- tai -koodi syttyvät ja jää‐
vät palamaan.TPMS-anturin
täsmäytysprosessi
Jokaisessa TPMS-anturissa on yksi‐
löllinen tunnuskoodi. Tunnuskoodi on
täsmäytettävä uudelle renkaalle/van‐
teelle pyörien kiertovaihdon jälkeen
tai kun yksi tai useampi TPMS-anturi
vaihdetaan. TPMS-anturin täsmäy‐
tysprosessi tulee myös suorittaa aina
kun varapyörän tilalle on vaihdettu
varsinainen pyörä, jossa on TPMS-
anturi.
Toimintahäiriön merkkivalon ja varoi‐
tusviestin tai -koodin tulee sammua
seuraavan käynnistyssyklin yhtey‐
dessä. Anturit täsmäytetään renkaan/
vanteen sijainnin kanssa TPMS-oh‐
jelmointityökalulla seuraavassa jär‐
jestyksessä: kuljettajan puoleinen
eturengas, matkustajan puoleinen
eturengas, matkustajan puoleinen ta‐ karengas ja kuljettajan puoleinen ta‐karengas. Ota yhteys korjaamoon
huoltoa varten tai osta ohjelmointityö‐
kalu. Ensimmäisen renkaan/vanteen
paikan täsmäyttämiseen on aikaa on
kaksi minuuttia ja yhteensä kaikkien
neljän renkaan/vanteen paikan täs‐ mäyttämiseen on aikaaviisi minuuttia. Jos tämä aika ei riitä,
täsmäytys päättyy ja se on aloitettava
uudelleen.
TPMS-anturin täsmäytysprosessi: 1. Kytke seisontajarru.
2. Kytke sytytysvirta.
3. Käytä MENU-painiketta suunta‐
vilkkuvivussa valitaksesi kohdan
Asetukset kuljettajan tietokeskuk‐
sessa (DIC).
4. Käytä säätöpyörää vierittääksesi rengaspainevalikkoon.
5. Paina painiketta SET/CLR aloit‐
taaksesi anturin täsmäytyspro‐
sessin. Näytössä tulee näkyä
viesti, jossa pyydetään hyväksyn‐
tää prosessia varten.
6. Paina painiketta SET/CLR uudel‐
leen vahvistaaksesi valinnan. Ää‐
nitorvi soi kahdesti osoituksena
siitä, että vastaanotin on ohjel‐
mointitilassa.
7. Aloita kuljettajan puoleisesta etu‐ renkaasta.
8. Aseta uudelleenopetustyökalu renkaan sivua vasten, lähelle ren‐
kaan venttiiliä. Paina sitten

Auton hoito177
painiketta aktivoidaksesi TPMS-
anturin. Auton äänitorvesta kuu‐
luu viserrysmerkkiääni vahvistuk‐
sena siitä, että anturin tunnistus‐
koodi on täsmäytetty tälle ren‐
kaalle ja pyöräpaikalle.
9. Siirry matkustajan puoleiseen etu‐
renkaaseen ja toista vaiheen 8
menettely.
10. Siirry matkustajan puoleiseen ta‐ karenkaaseen ja toista vaiheen 8
menettely.
11. Siirry kuljettajan puoleiseen taka‐ renkaaseen ja toista vaiheen 8
menettely. Auton äänitorvi antaa
kaksi äänimerkkiä osoituksena
siitä, että anturin tunnuskoodi on
täsmäytetty kuljettajan puoleiselle takarenkaalle ja että TPMS-antu‐
rien täsmäytys on päättynyt.
12. Katkaise sytytysvirta.
13. Säädä kaikkien neljän renkaan paine rengaspainetarran suosi‐
tuksen mukaiseksi.Kuviourien syvyys
Tarkasta kuviourien syvyys säännöl‐ lisesti.
Turvallisuussyistä renkaat on uusit‐ tava kuviourien syvyyden ollessa
2-3 mm (talvirenkaissa 4 mm).
Turvallisuussyistä suositellaan, että saman akselin renkaiden kuviourien
syvyydessä ei olisi yli 2 mm eroja.
Kuviourien sallittu vähimmäissyvyys
(1,6 mm) on saavutettu, kun pinta on
kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Kulu‐
misvaroittimien sijainti on merkitty
renkaan sivuun.
Jos eturenkaat ovat kuluneemmat
kuin takarenkaat, vaihda eturenkaat
taakse. Tarkista, että pyörät pyörivät
samaan suuntaan kuin aikaisemmin.
Renkaat vanhenevat, vaikka niillä ei
ajettaisikaan. Suosittelemme renkai‐
den vaihtoa 6 vuoden välein.
Rengas- ja vannekoon
muuttaminen
Jos käytetään muita kuin tehtaalla
asennettujen renkaiden kokoja, no‐
peusmittari ja renkaiden nimellis‐
paine on mahdollisesti ohjelmoitava
uudelleen ja autoon on ehkä tehtävä
muita muutoksia.
Kun jälkiasennetaan toisen rengas‐
koon renkaat, rengaspainetarra on vaihdatettava.9 Varoitus
Väärä rengas- tai vannetyyppi voi
aiheuttaa onnettomuuden ja mitä‐
töidä auton tyyppihyväksynnän.

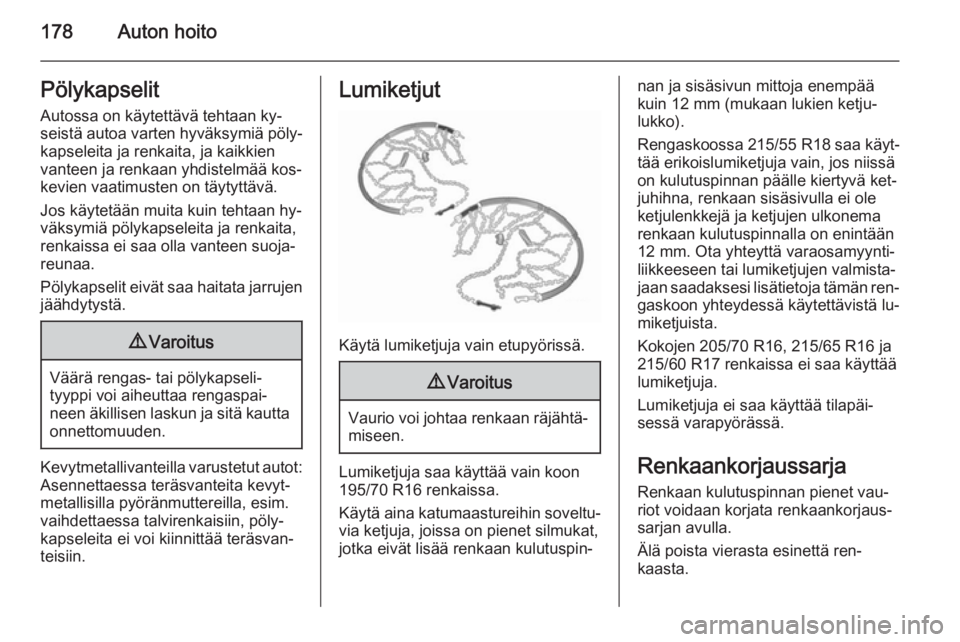

178Auton hoitoPölykapselit
Autossa on käytettävä tehtaan ky‐
seistä autoa varten hyväksymiä pöly‐ kapseleita ja renkaita, ja kaikkien
vanteen ja renkaan yhdistelmää kos‐
kevien vaatimusten on täytyttävä.
Jos käytetään muita kuin tehtaan hy‐
väksymiä pölykapseleita ja renkaita,
renkaissa ei saa olla vanteen suoja‐
reunaa.
Pölykapselit eivät saa haitata jarrujen
jäähdytystä.9 Varoitus
Väärä rengas- tai pölykapseli‐
tyyppi voi aiheuttaa rengaspai‐
neen äkillisen laskun ja sitä kautta
onnettomuuden.
Kevytmetallivanteilla varustetut autot:
Asennettaessa teräsvanteita kevyt‐
metallisilla pyöränmuttereilla, esim. vaihdettaessa talvirenkaisiin, pöly‐
kapseleita ei voi kiinnittää teräsvan‐
teisiin.
Lumiketjut
Käytä lumiketjuja vain etupyörissä.
9 Varoitus
Vaurio voi johtaa renkaan räjähtä‐
miseen.
Lumiketjuja saa käyttää vain koon195/70 R16 renkaissa.
Käytä aina katumaastureihin soveltu‐
via ketjuja, joissa on pienet silmukat, jotka eivät lisää renkaan kulutuspin‐
nan ja sisäsivun mittoja enempää
kuin 12 mm (mukaan lukien ketju‐
lukko).
Rengaskoossa 215/55 R18 saa käyt‐
tää erikoislumiketjuja vain, jos niissä
on kulutuspinnan päälle kiertyvä ket‐
juhihna, renkaan sisäsivulla ei ole
ketjulenkkejä ja ketjujen ulkonema renkaan kulutuspinnalla on enintään
12 mm. Ota yhteyttä varaosamyynti‐
liikkeeseen tai lumiketjujen valmista‐
jaan saadaksesi lisätietoja tämän ren‐ gaskoon yhteydessä käytettävistä lu‐
miketjuista.
Kokojen 205/70 R16, 215/65 R16 ja
215/60 R17 renkaissa ei saa käyttää
lumiketjuja.
Lumiketjuja ei saa käyttää tilapäi‐
sessä varapyörässä.
Renkaankorjaussarja Renkaan kulutuspinnan pienet vau‐
riot voidaan korjata renkaankorjaus‐
sarjan avulla.
Älä poista vierasta esinettä ren‐
kaasta.
