OPEL MOKKA 2014 Ohjekirja (in Finnish)

Ajaminen ja käyttö139
PoiskytkentäPaina painiketta L, nopeusrajoituk‐
sen ilmaisin kuljettajan tietokeskuk‐ sessa sammuu. Tallennettu nopeus
poistetaan.
Nopeusrajoitin kytketään pois päältä
ja tallennettu nopeus poistetaan
myös painettaessa painiketta m vaki‐
onopeussäätimen tai mukautuvan va‐
kionopeussäätimen aktivoimiseksi tai kytkettäessä sytytysvirta pois päältä.
Etutörmäyksen varoitus Etutörmäyksen varoitus voi auttaa
välttämään etutörmäyksen tai pie‐
nentämään sen vakavuutta. Jos auto lähestyy liian nopeasti edellä ajavaa
autoa, kuuluu varoitusääni ja kuljetta‐
jan tietokeskuksessa näkyy hälytys.
Edessä havaittu auto -symboli A syt‐
tyy vihreänä nopeusmittarissa, kun
järjestelmä on havainnut ajosuun‐
nassa olevan auton. Edellytyksenä
on, että etutörmäyksen varoitus on
aktivoitu auton räätälöintivalikossa
3 98 tai sitä ei ole kytketty pois toi‐
minnasta painikkeella V (järjestel‐
mästä riippuen, katso seuraava
kohta).
Etukamerajärjestelmään
perustuva etutörmäyksen
varoitus
Etutörmäyksen varoitus käyttää au‐ ton tuulilasin etukamerajärjestelmää
havaitakseen suoraan edessä ajo‐ suunnassa olevan auton noin
60 metrin etäisyydeltä.
Aktivointi
Etutörmäyksen varoitus toimii auto‐ maattisesti auton nopeuden ylit‐
täessä 40 km/h, jos sitä ei ole kytketty
pois päältä painikkeella V, katso alla.
Hälytysherkkyyden valinta
Hälytysherkkyydeksi voi asettaa pie‐
nen, keskipitkän tai pitkän etäisyy‐ den.

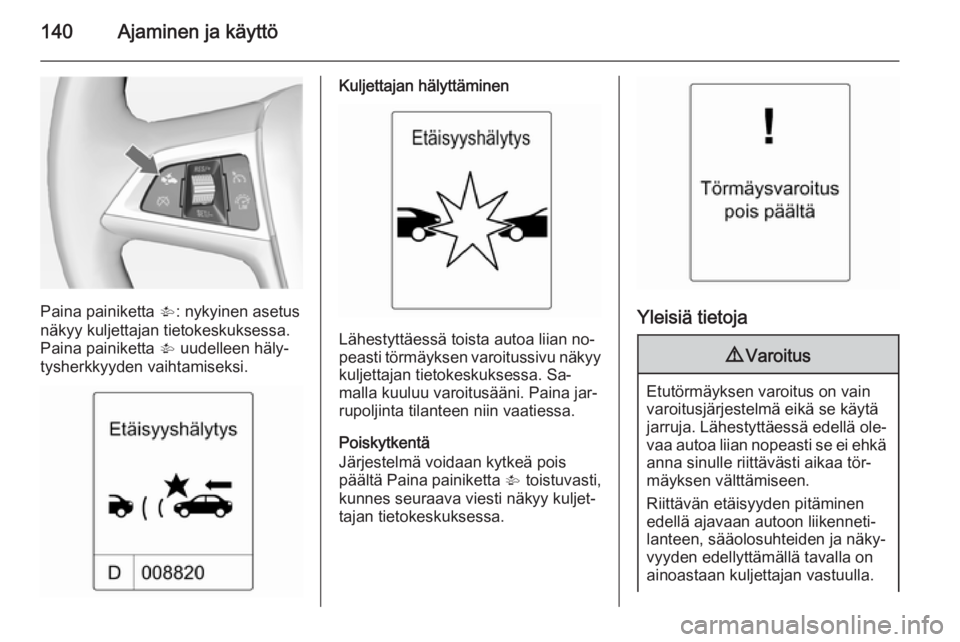

140Ajaminen ja käyttö
Paina painiketta V: nykyinen asetus
näkyy kuljettajan tietokeskuksessa.
Paina painiketta V uudelleen häly‐
tysherkkyyden vaihtamiseksi.
Kuljettajan hälyttäminen
Lähestyttäessä toista autoa liian no‐
peasti törmäyksen varoitussivu näkyy kuljettajan tietokeskuksessa. Sa‐
malla kuuluu varoitusääni. Paina jar‐
rupoljinta tilanteen niin vaatiessa.
Poiskytkentä
Järjestelmä voidaan kytkeä pois
päältä Paina painiketta V toistuvasti,
kunnes seuraava viesti näkyy kuljet‐
tajan tietokeskuksessa.
Yleisiä tietoja
9 Varoitus
Etutörmäyksen varoitus on vain
varoitusjärjestelmä eikä se käytä
jarruja. Lähestyttäessä edellä ole‐
vaa autoa liian nopeasti se ei ehkä anna sinulle riittävästi aikaa tör‐
mäyksen välttämiseen.
Riittävän etäisyyden pitäminen
edellä ajavaan autoon liikenneti‐
lanteen, sääolosuhteiden ja näky‐
vyyden edellyttämällä tavalla on ainoastaan kuljettajan vastuulla.

Ajaminen ja käyttö141Kuljettajan tulee aina keskittyä
täysin ajamiseen. Kuljettajan on
aina oltava valmiina toimimaan ja
jarruttamaan.
Järjestelmän rajoitteet
Järjestelmä on suunniteltu varoitta‐
maan vain autoista, mutta se voi rea‐
goida myös muihin metalliesineisiin.
Seuraavissa tapauksissa etutör‐
mäyksen varoitus ei ehkä havaitse
edessä olevaa autoa tai tunnistimen
toimintakyky on rajoitettu:
■ ajettaessa mutkaisilla teillä,
■ sään rajoittaessa näkyvyyttä, esim. sumu, sade tai lumi,
■ jos tunnistin on peittynyt lumeen, jäähän, mutaan, loskaan tai likaan
tai tuulilasi on vaurioitunut.
Pysäköintitutka
Pysäköintitutka helpottaa pysäköintiä
mittaamalla auton ja esteiden välisen etäisyyden ja antamalla äänimerk‐kejä. Vastuu pysäköinnistä on kuiten‐
kin täysin kuljettajalla.
Järjestelmä koostuu neljästä taka‐
puskurissa olevasta ultraääniantu‐ rista. Jos auto on varustettu etupysä‐ köintitutkalla, järjestelmään kuuluu
myös neljä ultraäänianturia etupusku‐
rissa.
Merkkivalo r 3 85.
Aktivointi
Kun peruutusvaihde kytketään, jär‐
jestelmä aktivoituu automaattisesti.
Alhaisella nopeudella etupysäköinti‐
tutka voidaan kytkeä päälle myös pai‐
namalla painiketta r.
Pysäköintitutkan painikkeessa pa‐
lava LED ilmoittaa järjestelmän ole‐
van toimintavalmiudessa.
Esteestä ilmoitetaan äänimerkillä.
Äänimerkkien väli lyhenee etäisyy‐ den lyhentyessä. Etäisyyden ollessa
alle 30 cm äänimerkki on jatkuva.

142Ajaminen ja käyttö
Jos r-painiketta painetaan kerran
sytytysjakson aikana, etupysäköinti‐
tutka kytkeytyy aina uudelleen päälle,
kun auton nopeus alittaa tietyn arvon.
Poiskytkentä
Jos järjestelmä on kytkettävä pois,
paina painiketta r.
Painikkeen LED sammuu ja kuljetta‐
jan tietonäytössä näytetään
Pysäköintitutka pois päältä .
Järjestelmä kytkeytyy automaattisesti pois toiminnasta määrätyllä nopeu‐
della.
Ohjeita häiriötilanteen varalta
Jos järjestelmässä on vika, r palaa
tai kuljettajan tietokeskuksessa näy‐ tetään viesti.
Lisäksi r syttyy tai kuljettajan tieto‐
keskuksessa näkyy viesti, jos järjes‐
telmän toimintahäiriön havaitaan joh‐
tuvan väliaikaisista olosuhteista, ku‐
ten anturien peittymisestä lumeen.
Auton viestit 3 94.Tärkeitä ohjeita
pysäköintiapujärjestelmien
käytöstä9 Varoitus
Tietyissä olosuhteissa erilaiset
esineiden tai vaatteiden heijasta‐
vat pinnat ja ulkoiset melunlähteet saattavat estää järjestelmää ha‐
vaitsemasta esineitä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat vau‐ rioittaa puskurin alaosaa. Jos täl‐
laiset esteet katoavat anturien ha‐
vainnoimisalueelta auton lähes‐
tyessä niitä, kuuluu jatkuva varoi‐
tusääni.
Huomio
Anturin, joka on esim. jään tai lu‐
men peitossa, toiminta voi olla
huonontunut.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmien toi‐
mintaa.
Korkeat ajoneuvot (esim. maasto‐
autot, minipakettiautot, pakettiau‐ tot jne.) ovat erikoistapauksia. Es‐ teiden havaitsemista näiden auto‐
jen yläosassa ei voida taata.
Järjestelmä ei ehkä havaitse esi‐
neitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, kuten ka‐
peita esineitä tai pehmeitä materi‐ aaleja.
Pysäköintitutka ei vältä törmäystä
anturien havainnointialueen ulko‐
puolella olevien esineiden kanssa.
Huomautus
Pysäköintitutkajärjestelmä havait‐ see automaattisesti tehdasasenne‐tut vetolaitteet. Se on pois käytöstä,
kun liitin on kytkettynä.
Anturi saattaa virheellisesti havaita
esteen (kaikuhäiriö) ulkoisten akus‐
tisten tai mekaanisten häiriöiden vai‐
kutuksesta.
Huomautus
Pysäköintitutka kytketään pois toi‐
minnasta, kun takakuljetusteline on
ojennettuna.

Ajaminen ja käyttö143TakakameraTakakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton ta‐
kana olevasta alueesta.
Kameran kuva näkyy värillisessä in‐
fonäytössä.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja kehittyneen pysäköin‐
tiavustimen tunnistimien havainto‐ alueen ulkopuolella olevia esi‐
neitä, esim. puskurin alapuolella
tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan in‐
fonäytön varassa, vaan tarkista ti‐
lanne auton takana ja ympärillä
aina ennen peruuttamista.
Aktivointi
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Toiminta
Kamera on asennettu takaluukun
kahvaan ja sen katselukulma on
130°.
Kameran korkeasta sijainnista joh‐
tuen näytössä näkyy takapuskuri, jota
voidaan käyttää ohjausapuna.
Kameran esittämä alue on suppea.
Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Opasviivat
Dynaamiset opasviivat ovat vaaka‐
suuntaisia 1 metrin välein näkyviä vii‐ voja, jotka näkyvät näytössä ja joidenavulla voidaan määrittää etäisyys
näytettyihin kohteisiin.

144Ajaminen ja käyttö
Auton liikerata näkyy ohjauskulman
mukaisesti.
Tämä toiminto voidaan passivoida
infonäytön valikossa Asetukset. Au‐
ton personalisointi 3 98.
Varoitussymbolit
Varoitussymbolit ilmaistaan kol‐
mioina 9 kuvassa, ne osoittavat ke‐
hittyneen pysäköintiavustimen taka‐
tunnistimien havaitsemat esteet.
Näyttöasetukset
Kirkkaus voidaan säätää monitoimi‐
säätimen ylös/alas-painikkeilla.
Kontrasti voidaan säätää monitoimi‐
säätimen vasen/oikea-painikkeilla.
Poiskytkentä Kamera kytkeytyy pois päältä määrä‐
tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin 10 sekuntiin.
Takakameran päälle- tai poiskytken‐
tää voidaan muuttaa infonäytön vali‐
kossa Asetukset . Auton räätälöinti
3 98.
Ohjeita häiriötilanteen varalta
Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.
Takakamera ei ehkä toimi oikein, kun: ■ ympärillä on pimeää,
■ aurinko tai ajovalot osuvat suoraan
kameran linssiin,
■ jää, lumi, muta tai jokin muu peittää
kameran linssin. Puhdista linssi,
huuhtele se vedellä ja pyyhi se peh‐ meällä kankaalla,
■ takaluukkua ei ole suljettu oikein,
■ auton takaosaan on kohdistunut törmäys,
■ tapahtuu äärimmäisiä lämpötilan vaihteluita.
Liikennemerkkien
tunnistus
Toiminta
Liikennemerkkiapu havaitsee tietyt lii‐
kennemerkit etukameran avulla ja
näyttää ne kuljettajan tietokeskuk‐
sessa.

Ajaminen ja käyttö145
Liikennemerkit, jotka tunnistetaan,
ovat:
Rajoitus- ja ohituskieltomerkit ■ nopeusrajoitus
■ ohituskielto
■ nopeusrajoituksen päättyminen
■ ohituskiellon päättyminenLiikennemerkit
Seuraavien alussa ja lopussa:
■ moottoritiet
■ A-tiet
■ pihakadutLisäkilvet ■ lisävihjeet liikennemerkkien osalta
■ perävaunun vetämisrajoitukset ■ varoitus kosteudesta
■ varoitus jäästä
■ suuntanuolet
Nopeusrajoitusmerkit näkyvät kuljet‐
tajan tietokeskuksessa kunnes seu‐
raava nopeusrajoitusmerkki tai no‐
peusrajoituksen päättymismerkki ha‐
vaitaan tai tapahtuu aikakatkaisu
määrätyn ajan kuluttua.
Lisää merkkejä voi näkyä näytössä.
Ruudussa oleva huutomerkki osoit‐
taa, että on havaittu lisämerkki, jota
järjestelmä ei pysty tunnistamaan.
Järjestelmä on toiminnassa
200 km/h nopeuteen asti valaistus‐
olosuhteista riippuen. Yöllä järjes‐ telmä on aktiivinen 160 km/h nopeu‐
teen asti.
Heti kun nopeus laskee alle 55 km/h,
näyttö nollataan ja liikennemerkkisi‐
vun sisältö poistetaan. Seuraava tun‐ nistettu nopeusrajoitus näkyy näy‐
tössä.

146Ajaminen ja käyttö
Näyttöilmoitus
Liikennemerkit näytetään sivulla
Liikennemerkkien tunnistus kuljetta‐
jan tietokeskuksessa, valitaan suun‐ tavilkkuvivun säätöpyörällä 3 89.
Kun jokin muu toiminto kuljettajan tie‐
tokeskuksen valikosta on ollut valit‐
tuna ja Liikennemerkkien tunnistus -
sivu valitaan uudelleen, viimeksi tun‐ nistettu liikennemerkki näytetään.
Kun järjestelmä on tyhjentänyt liiken‐
nemerkkisivun, seuraava symboli nä‐
kyy näytössä:
Liikennemerkkisivu voidaan tyhjen‐
tää myös ajon aikana painamalla
suuntavilkkuvivun painiketta SET/
CLR pidemmän aikaa.
Ponnahdustoiminto
Nopeusrajoitukset ja ohituskieltomer‐ kit näkyvät ponnahduskuvina kullakinsivulla kuljettajan tietokeskuksessa.
Ponnahdustoiminto voidaan poistaa
käytöstä liikennemerkkisivulla paina‐
malla suuntavilkkuvivun SET/CLR -
painiketta.

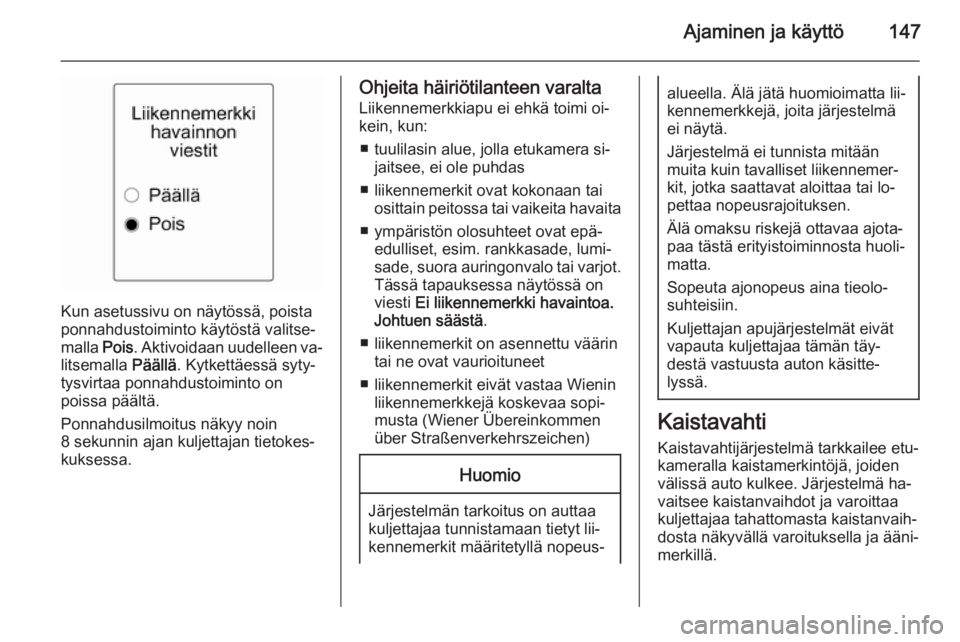

Ajaminen ja käyttö147
Kun asetussivu on näytössä, poista
ponnahdustoiminto käytöstä valitse‐
malla Pois. Aktivoidaan uudelleen va‐
litsemalla Päällä. Kytkettäessä syty‐
tysvirtaa ponnahdustoiminto on
poissa päältä.
Ponnahdusilmoitus näkyy noin
8 sekunnin ajan kuljettajan tietokes‐
kuksessa.
Ohjeita häiriötilanteen varalta
Liikennemerkkiapu ei ehkä toimi oi‐
kein, kun:
■ tuulilasin alue, jolla etukamera si‐ jaitsee, ei ole puhdas
■ liikennemerkit ovat kokonaan tai osittain peitossa tai vaikeita havaita
■ ympäristön olosuhteet ovat epä‐ edulliset, esim. rankkasade, lumi‐
sade, suora auringonvalo tai varjot. Tässä tapauksessa näytössä on
viesti Ei liikennemerkki havaintoa.
Johtuen säästä .
■ liikennemerkit on asennettu väärin tai ne ovat vaurioituneet
■ liikennemerkit eivät vastaa Wienin liikennemerkkejä koskevaa sopi‐
musta (Wiener Übereinkommen
über Straßenverkehrszeichen)Huomio
Järjestelmän tarkoitus on auttaa
kuljettajaa tunnistamaan tietyt lii‐ kennemerkit määritetyllä nopeus‐
alueella. Älä jätä huomioimatta lii‐
kennemerkkejä, joita järjestelmä
ei näytä.
Järjestelmä ei tunnista mitään
muita kuin tavalliset liikennemer‐
kit, jotka saattavat aloittaa tai lo‐
pettaa nopeusrajoituksen.
Älä omaksu riskejä ottavaa ajota‐
paa tästä erityistoiminnosta huoli‐
matta.
Sopeuta ajonopeus aina tieolo‐
suhteisiin.
Kuljettajan apujärjestelmät eivät
vapauta kuljettajaa tämän täy‐
destä vastuusta auton käsitte‐
lyssä.
Kaistavahti
Kaistavahtijärjestelmä tarkkailee etu‐
kameralla kaistamerkintöjä, joiden
välissä auto kulkee. Järjestelmä ha‐
vaitsee kaistanvaihdot ja varoittaa
kuljettajaa tahattomasta kaistanvaih‐
dosta näkyvällä varoituksella ja ääni‐
merkillä.

148Ajaminen ja käyttö
Edellytykset tahattoman kaistanvaih‐
don havaitsemiselle ovat:
■ suuntavilkkuja ei käytetä
■ jarrupoljinta ei paineta
■ kaasupoljinta ei paineta eikä ajono‐
peutta kiihdytetä
■ ohjausliikkeitä ei tehdä
Jos kuljettaja tekee toimenpiteitä, va‐ roitusta ei anneta.
Aktivointi
Kaistavahti aktivoidaan paina‐
malla )-painiketta. Painikkeessa pa‐
lava LED on merkki siitä, että järjes‐
telmä on toiminnassa. Kun mittariston
merkkivalo ) palaa vihreänä, järjes‐
telmä on toimintavalmiudessa.
Järjestelmää voidaan käyttää vain yli
56 km/h ajonopeuksilla kaistamerkin‐
töjen ollessa havaittavissa.
Kun järjestelmä havaitsee tahatto‐
man kaistanvaihdon, merkkivalo )
vaihtuu keltaiseksi ja vilkkuu. Samalla kuuluu äänimerkki.
Poiskytkentä
Järjestelmä poistetaan käytöstä pai‐ namalla )-painiketta, painikkeen
LED-merkkivalo sammuu.
Alle 56 km/h nopeuksilla järjestelmä
ei ole toiminnassa.
Ohjeita häiriötilanteen varalta Kaistavahtijärjestelmä ei ehkä toimi
oikein, kun:
■ tuulilasi ei ole puhdas
■ ympäristön olosuhteet ovat epä‐ edulliset, esim. rankkasade, lumi‐
sade, suora auringonvalo tai varjot
Järjestelmä ei voi toimia, jos kaista‐
merkintöjä ei havaita.
