OPEL MOKKA 2014 Omaniku käsiraamat (in Estonian)

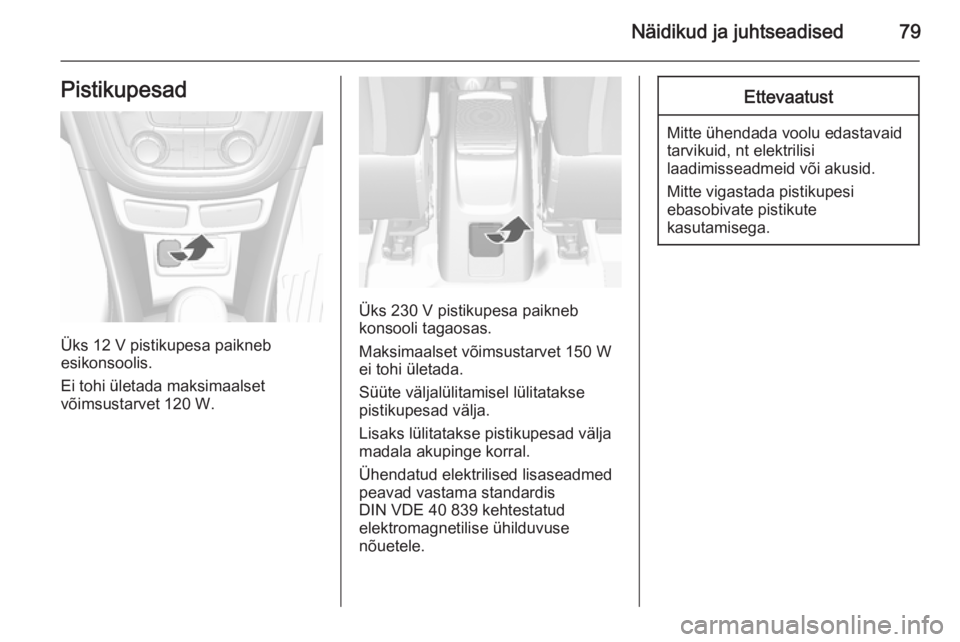

Näidikud ja juhtseadised79Pistikupesad
Üks 12 V pistikupesa paikneb
esikonsoolis.
Ei tohi ületada maksimaalset
võimsustarvet 120 W.
Üks 230 V pistikupesa paikneb
konsooli tagaosas.
Maksimaalset võimsustarvet 150 W
ei tohi ületada.
Süüte väljalülitamisel lülitatakse
pistikupesad välja.
Lisaks lülitatakse pistikupesad välja
madala akupinge korral.
Ühendatud elektrilised lisaseadmed
peavad vastama standardis
DIN VDE 40 839 kehtestatud
elektromagnetilise ühilduvuse
nõuetele.
Ettevaatust
Mitte ühendada voolu edastavaid
tarvikuid, nt elektrilisi
laadimisseadmeid või akusid.
Mitte vigastada pistikupesi
ebasobivate pistikute
kasutamisega.

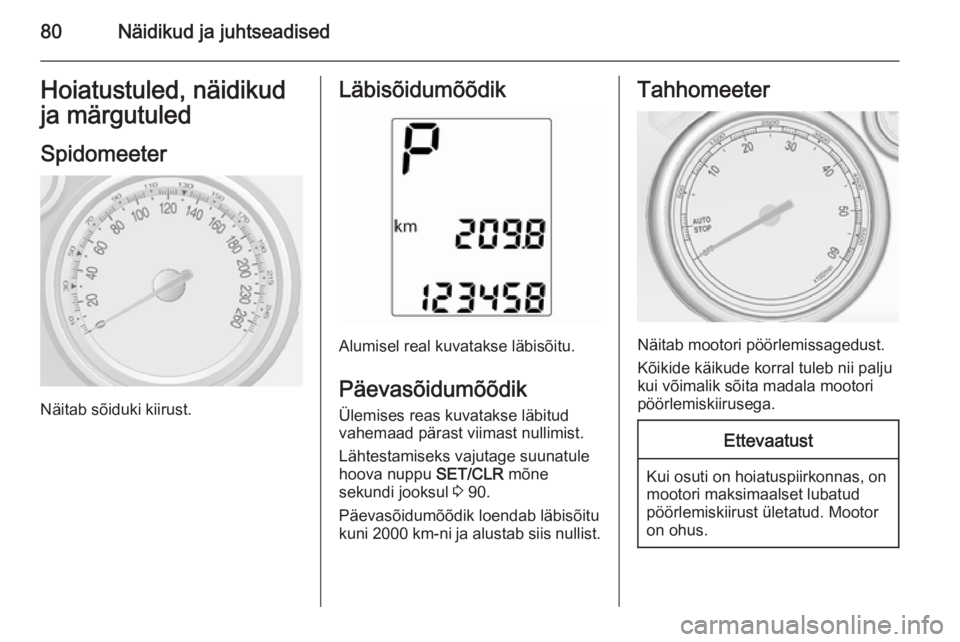

80Näidikud ja juhtseadisedHoiatustuled, näidikud
ja märgutuled
Spidomeeter
Näitab sõiduki kiirust.
Läbisõidumõõdik
Alumisel real kuvatakse läbisõitu.
Päevasõidumõõdik
Ülemises reas kuvatakse läbitud
vahemaad pärast viimast nullimist.
Lähtestamiseks vajutage suunatule
hoova nuppu SET/CLR mõne
sekundi jooksul 3 90.
Päevasõidumõõdik loendab läbisõitu
kuni 2000 km-ni ja alustab siis nullist.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju
kui võimalik sõita madala mootori
pöörlemiskiirusega.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.

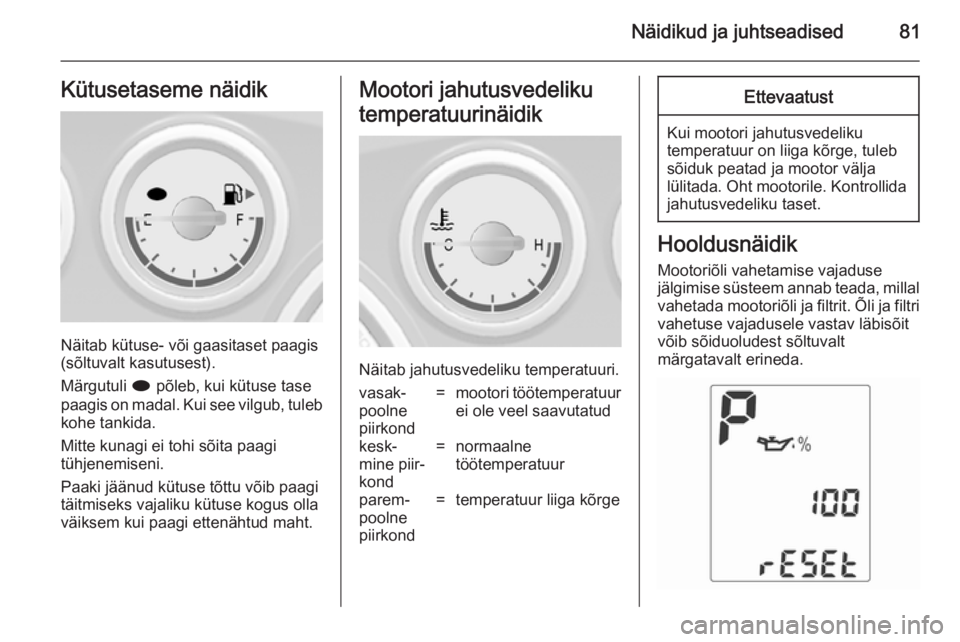

Näidikud ja juhtseadised81Kütusetaseme näidik
Näitab kütuse- või gaasitaset paagis
(sõltuvalt kasutusest).
Märgutuli i põleb, kui kütuse tase
paagis on madal. Kui see vilgub, tuleb
kohe tankida.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Paaki jäänud kütuse tõttu võib paagi täitmiseks vajaliku kütuse kogus olla
väiksem kui paagi ettenähtud maht.
Mootori jahutusvedeliku
temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
vasak‐
poolne
piirkond=mootori töötemperatuur
ei ole veel saavutatudkesk‐
mine piir‐
kond=normaalne
töötemperatuurparem‐
poolne
piirkond=temperatuur liiga kõrgeEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal
vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt
märgatavalt erineda.

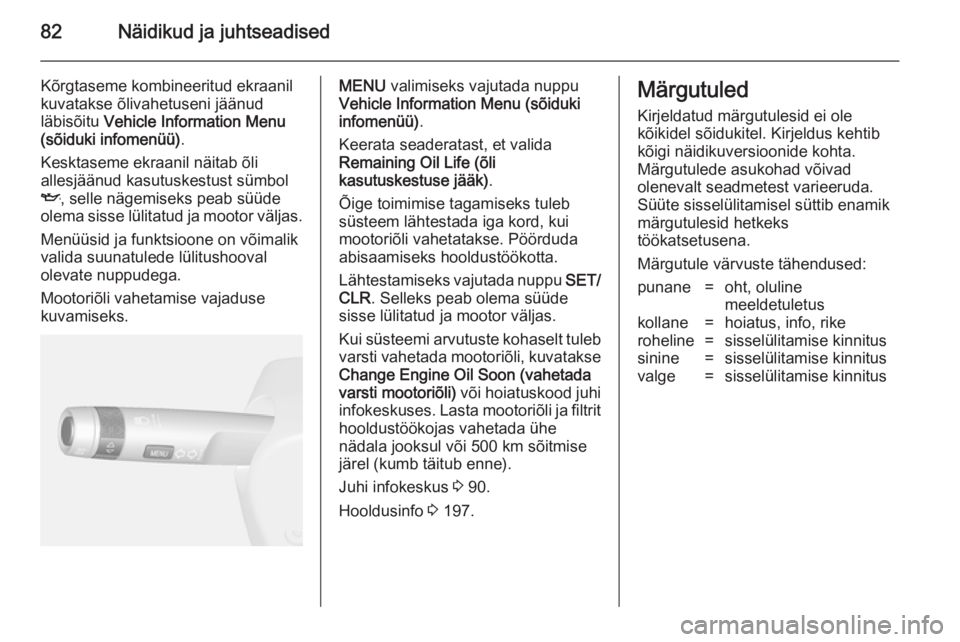

82Näidikud ja juhtseadised
Kõrgtaseme kombineeritud ekraanil
kuvatakse õlivahetuseni jäänud
läbisõitu Vehicle Information Menu
(sõiduki infomenüü) .
Kesktaseme ekraanil näitab õli
allesjäänud kasutuskestust sümbol
I , selle nägemiseks peab süüde
olema sisse lülitatud ja mootor väljas.
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Mootoriõli vahetamise vajaduse
kuvamiseks.MENU valimiseks vajutada nuppu
Vehicle Information Menu (sõiduki
infomenüü) .
Keerata seaderatast, et valida
Remaining Oil Life (õli
kasutuskestuse jääk) .
Õige toimimise tagamiseks tuleb süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda
abisaamiseks hooldustöökotta.
Lähtestamiseks vajutada nuppu SET/
CLR . Selleks peab olema süüde
sisse lülitatud ja mootor väljas.
Kui süsteemi arvutuste kohaselt tuleb
varsti vahetada mootoriõli, kuvatakse Change Engine Oil Soon (vahetada
varsti mootoriõli) või hoiatuskood juhi
infokeskuses. Lasta mootoriõli ja filtrit hooldustöökojas vahetada ühe
nädala jooksul või 500 km sõitmise
järel (kumb täitub enne).
Juhi infokeskus 3 90.
Hooldusinfo 3 197.Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda. Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane=oht, oluline
meeldetuletuskollane=hoiatus, info, rikeroheline=sisselülitamise kinnitussinine=sisselülitamise kinnitusvalge=sisselülitamise kinnitus

Näidikud ja juhtseadised83

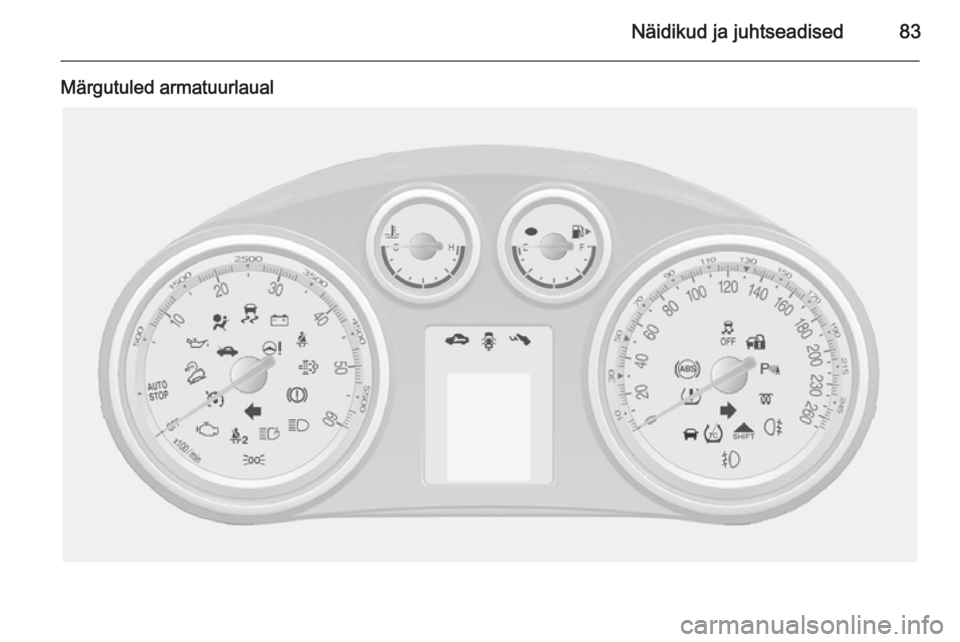

Märgutuled armatuurlaual

84Näidikud ja juhtseadised

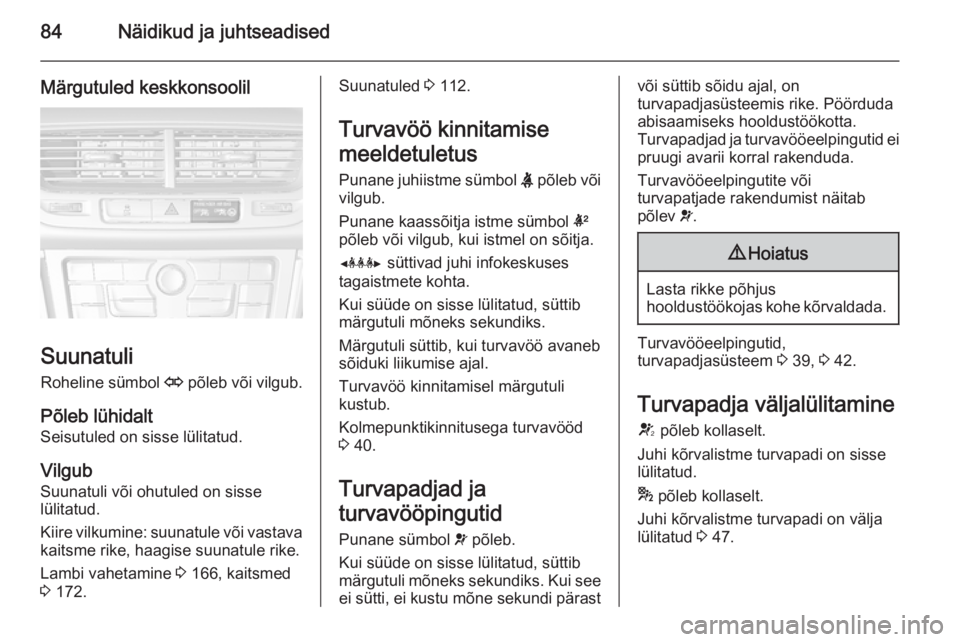

Märgutuled keskkonsoolil
SuunatuliRoheline sümbol O põleb või vilgub.
Põleb lühidalt Seisutuled on sisse lülitatud.
Vilgub Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 166, kaitsmed
3 172.
Suunatuled 3 112.
Turvavöö kinnitamise
meeldetuletus Punane juhiistme sümbol X põleb või
vilgub.
Punane kaassõitja istme sümbol k
põleb või vilgub, kui istmel on sõitja.
Y süttivad juhi infokeskuses
tagaistmete kohta.
Kui süüde on sisse lülitatud, süttib
märgutuli mõneks sekundiks.
Märgutuli süttib, kui turvavöö avaneb
sõiduki liikumise ajal.
Turvavöö kinnitamisel märgutuli
kustub.
Kolmepunktikinnitusega turvavööd 3 40.
Turvapadjad ja
turvavööpingutid Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib märgutuli mõneks sekundiks. Kui see ei sütti, ei kustu mõne sekundi pärastvõi süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda
abisaamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 39, 3 42.
Turvapadja väljalülitamine V põleb kollaselt.
Juhi kõrvalistme turvapadi on sisse
lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 47.

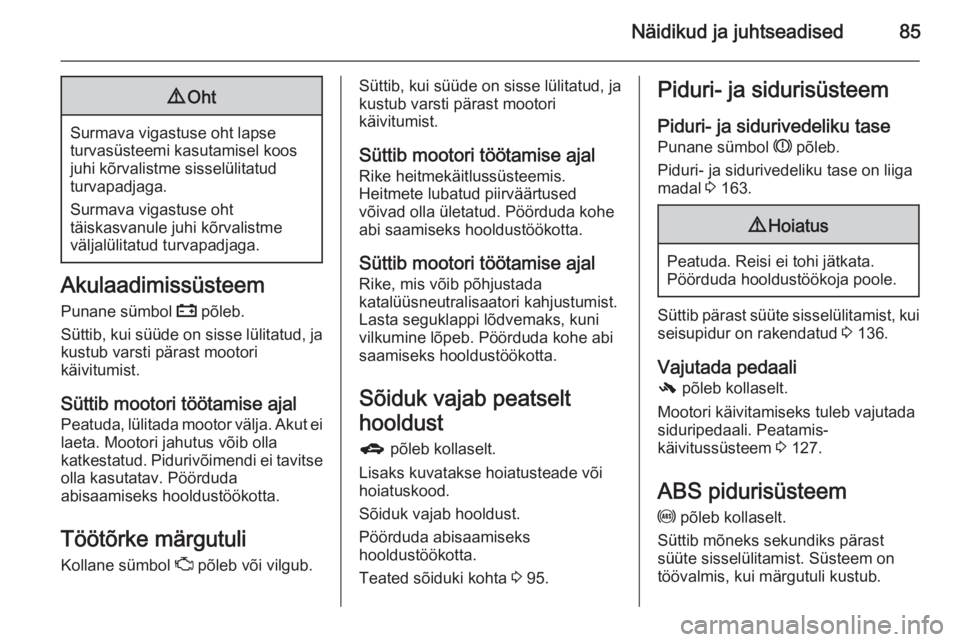

Näidikud ja juhtseadised859Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Peatuda, lülitada mootor välja. Akut eilaeta. Mootori jahutus võib olla
katkestatud. Pidurivõimendi ei tavitse
olla kasutatav. Pöörduda
abisaamiseks hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.
Süttib mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Sõiduk vajab peatselt
hooldust
g põleb kollaselt.
Lisaks kuvatakse hoiatusteade või
hoiatuskood.
Sõiduk vajab hooldust.
Pöörduda abisaamiseks
hooldustöökotta.
Teated sõiduki kohta 3 95.Piduri- ja sidurisüsteem
Piduri- ja sidurivedeliku tase
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga
madal 3 163.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Süttib pärast süüte sisselülitamist, kui
seisupidur on rakendatud 3 136.
Vajutada pedaali - põleb kollaselt.
Mootori käivitamiseks tuleb vajutada
siduripedaali. Peatamis-
käivitussüsteem 3 127.
ABS pidurisüsteem
u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.

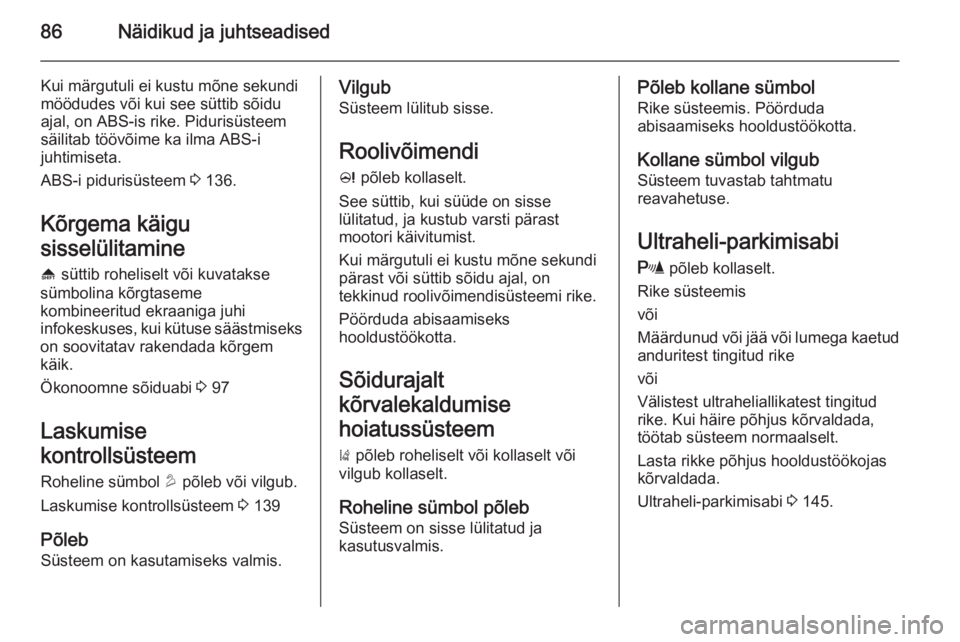

86Näidikud ja juhtseadised
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem
säilitab töövõime ka ilma ABS-i
juhtimiseta.
ABS-i pidurisüsteem 3 136.
Kõrgema käigu
sisselülitamine [ süttib roheliselt või kuvatakse
sümbolina kõrgtaseme
kombineeritud ekraaniga juhi
infokeskuses, kui kütuse säästmiseks
on soovitatav rakendada kõrgem
käik.
Ökonoomne sõiduabi 3 97
Laskumise
kontrollsüsteem
Roheline sümbol u põleb või vilgub.
Laskumise kontrollsüsteem 3 139
Põleb Süsteem on kasutamiseks valmis.Vilgub
Süsteem lülitub sisse.
Roolivõimendi
c põleb kollaselt.
See süttib, kui süüde on sisse
lülitatud, ja kustub varsti pärast
mootori käivitumist.
Kui märgutuli ei kustu mõne sekundi
pärast või süttib sõidu ajal, on
tekkinud roolivõimendisüsteemi rike.
Pöörduda abisaamiseks
hooldustöökotta.
Sõidurajalt
kõrvalekaldumise
hoiatussüsteem ) põleb roheliselt või kollaselt või
vilgub kollaselt.
Roheline sümbol põleb
Süsteem on sisse lülitatud ja
kasutusvalmis.Põleb kollane sümbol
Rike süsteemis. Pöörduda
abisaamiseks hooldustöökotta.
Kollane sümbol vilgub
Süsteem tuvastab tahtmatu
reavahetuse.
Ultraheli-parkimisabi
r põleb kollaselt.
Rike süsteemis
või
Määrdunud või jää või lumega kaetud anduritest tingitud rike
või
Välistest ultraheliallikatest tingitud
rike. Kui häire põhjus kõrvaldada,
töötab süsteem normaalselt.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Ultraheli-parkimisabi 3 145.

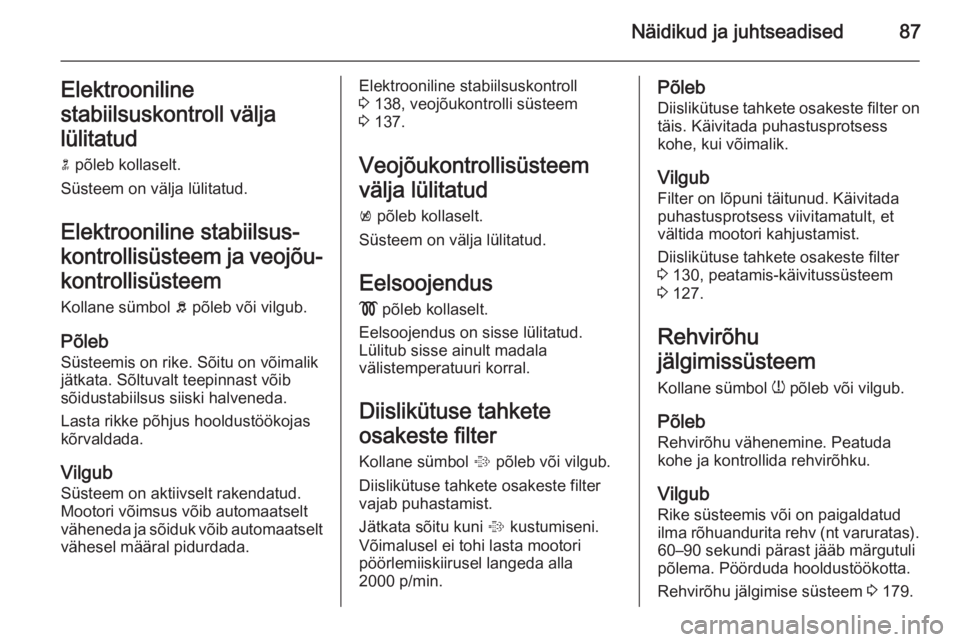

Näidikud ja juhtseadised87Elektrooniline
stabiilsuskontroll välja
lülitatud n põleb kollaselt.
Süsteem on välja lülitatud.
Elektrooniline stabiilsus‐
kontrollisüsteem ja veojõu‐ kontrollisüsteem
Kollane sümbol b põleb või vilgub.
Põleb Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Vilgub Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt
väheneda ja sõiduk võib automaatselt
vähesel määral pidurdada.Elektrooniline stabiilsuskontroll
3 138, veojõukontrolli süsteem
3 137.
Veojõukontrollisüsteem
välja lülitatud
k põleb kollaselt.
Süsteem on välja lülitatud.
Eelsoojendus
! põleb kollaselt.
Eelsoojendus on sisse lülitatud.
Lülitub sisse ainult madala
välistemperatuuri korral.
Diislikütuse tahkete
osakeste filter
Kollane sümbol % põleb või vilgub.
Diislikütuse tahkete osakeste filter
vajab puhastamist.
Jätkata sõitu kuni % kustumiseni.
Võimalusel ei tohi lasta mootori
pöörlemiiskiirusel langeda alla
2000 p/min.Põleb
Diislikütuse tahkete osakeste filter on täis. Käivitada puhastusprotsess
kohe, kui võimalik.
Vilgub
Filter on lõpuni täitunud. Käivitada
puhastusprotsess viivitamatult, et
vältida mootori kahjustamist.
Diislikütuse tahkete osakeste filter
3 130, peatamis-käivitussüsteem
3 127.
Rehvirõhu
jälgimissüsteem
Kollane sümbol w põleb või vilgub.
Põleb Rehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.
Vilgub
Rike süsteemis või on paigaldatud ilma rõhuandurita rehv (nt varuratas).
60–90 sekundi pärast jääb märgutuli
põlema. Pöörduda hooldustöökotta.
Rehvirõhu jälgimise süsteem 3 179.

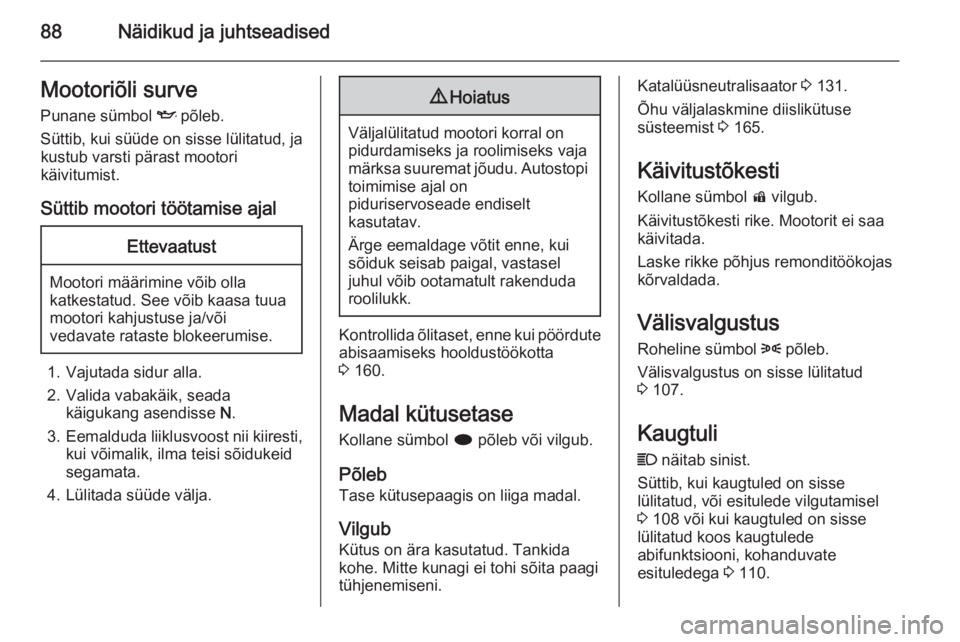

88Näidikud ja juhtseadisedMootoriõli surve
Punane sümbol I põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti,
kui võimalik, ilma teisi sõidukeid
segamata.
4. Lülitada süüde välja.
9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Kontrollida õlitaset, enne kui pöördute abisaamiseks hooldustöökotta
3 160.
Madal kütusetase
Kollane sümbol i põleb või vilgub.
Põleb
Tase kütusepaagis on liiga madal.
VilgubKütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Katalüüsneutralisaator 3 131.
Õhu väljalaskmine diislikütuse
süsteemist 3 165.
Käivitustõkesti
Kollane sümbol d vilgub.
Käivitustõkesti rike. Mootorit ei saa käivitada.
Laske rikke põhjus remonditöökojas
kõrvaldada.
Välisvalgustus
Roheline sümbol 8 põleb.
Välisvalgustus on sisse lülitatud 3 107.
Kaugtuli C näitab sinist.
Süttib, kui kaugtuled on sisse
lülitatud, või esitulede vilgutamisel
3 108 või kui kaugtuled on sisse
lülitatud koos kaugtulede
abifunktsiooni, kohanduvate
esituledega 3 110.
