OPEL MOKKA 2014 Omaniku käsiraamat (in Estonian)

Istmed, turvaistmed49
Lapsi võib sõidukisse ja sellest välja
lasta ainult liikluseta poolelt.
Kui lapseturvasüsteemi ajutiselt ei
kasutata, tuleb see kinnitada
turvavööga või eemaldada sõidukist.
Märkus
Lapse turvaistme külge ei tohi
kinnitada esemeid ja seda ei tohi
katta mingite muude materjalidega.
Lapse turvaiste, mis on avariis surve
all olnud, tuleb välja vahetada.

50Istmed, turvaistmedLapse turvaistme kinnituskohad
Lubatud võimalused lapse turvaistme paigaldamiseks
Kaal ja vanuserühm
Juhi kõrvalistmel
Tagumistel välimistel
istekohtadelTagumisel
keskmisel istekohal
sisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kg
või kuni umbes 10 kuudXU 1U2, 3U 3Rühm 0+: kuni 13 kg
või u 2 aastatXU 1U2, 3U3Rühm I: 9 kuni 18 kg
või umbes 8 kuud kuni 4 aastatXU 1U 2, 3U3Rühm II: 15 kuni 25 kg
või u 3 kuni 7 aastatXXU 3U3Rühm III: 22 kuni 36 kg
või u 6 kuni 12 aastatXXU 3U3

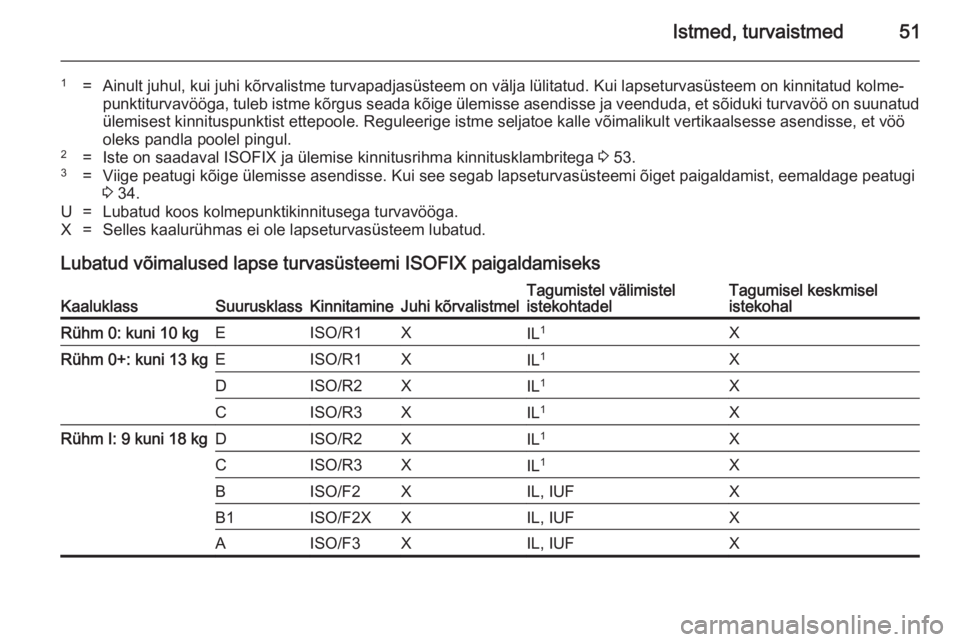

Istmed, turvaistmed51
1=Ainult juhul, kui juhi kõrvalistme turvapadjasüsteem on välja lülitatud. Kui lapseturvasüsteem on kinnitatud kolme‐
punktiturvavööga, tuleb istme kõrgus seada kõige ülemisse asendisse ja veenduda, et sõiduki turvavöö on suunatud ülemisest kinnituspunktist ettepoole. Reguleerige istme seljatoe kalle võimalikult vertikaalsesse asendisse, et vöö
oleks pandla poolel pingul.2=Iste on saadaval ISOFIX ja ülemise kinnitusrihma kinnitusklambritega 3 53.3=Viige peatugi kõige ülemisse asendisse. Kui see segab lapseturvasüsteemi õiget paigaldamist, eemaldage peatugi
3 34.U=Lubatud koos kolmepunktikinnitusega turvavööga.X=Selles kaalurühmas ei ole lapseturvasüsteem lubatud.
Lubatud võimalused lapse turvasüsteemi ISOFIX paigaldamiseks
KaaluklassSuurusklassKinnitamineJuhi kõrvalistmelTagumistel välimistel
istekohtadelTagumisel keskmisel
istekohalRühm 0: kuni 10 kgEISO/R1XIL 1XRühm 0+: kuni 13 kgEISO/R1XIL 1XDISO/R2XIL1XCISO/R3XIL1XRühm I: 9 kuni 18 kgDISO/R2XIL1XCISO/R3XIL1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFX

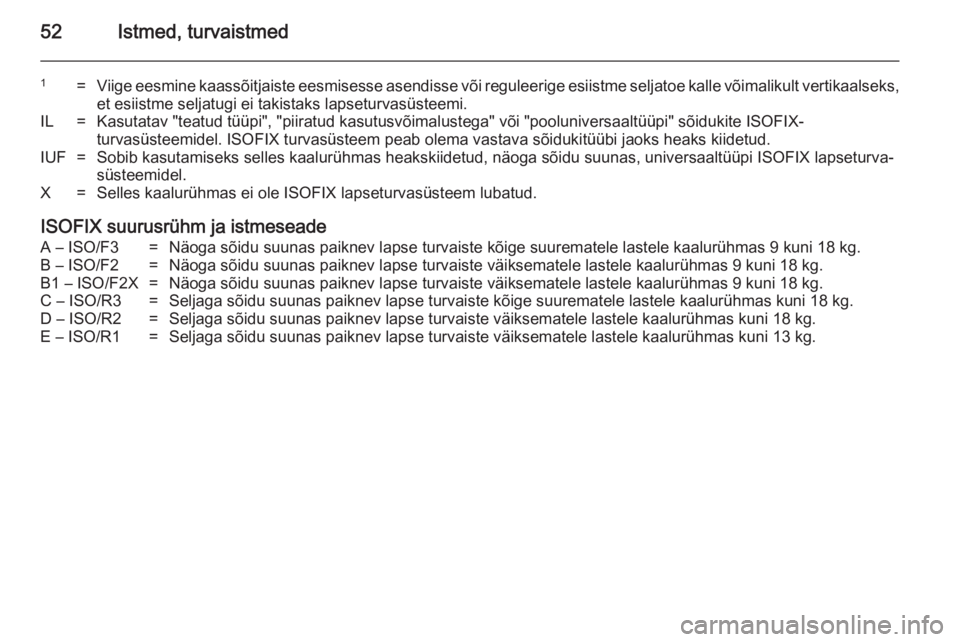

52Istmed, turvaistmed
1=Viige eesmine kaassõitjaiste eesmisesse asendisse või reguleerige esiistme seljatoe kalle võimalikult vertikaalseks,et esiistme seljatugi ei takistaks lapseturvasüsteemi.IL=Kasutatav "teatud tüüpi", "piiratud kasutusvõimalustega" või "pooluniversaaltüüpi" sõidukite ISOFIX-turvasüsteemidel. ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetud.IUF=Sobib kasutamiseks selles kaalurühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX lapseturva‐
süsteemidel.X=Selles kaalurühmas ei ole ISOFIX lapseturvasüsteem lubatud.
ISOFIX suurusrühm ja istmeseade
A – ISO/F3=Näoga sõidu suunas paiknev lapse turvaiste kõige suurematele lastele kaalurühmas 9 kuni 18 kg.B – ISO/F2=Näoga sõidu suunas paiknev lapse turvaiste väiksematele lastele kaalurühmas 9 kuni 18 kg.B1 – ISO/F2X=Näoga sõidu suunas paiknev lapse turvaiste väiksematele lastele kaalurühmas 9 kuni 18 kg.C – ISO/R3=Seljaga sõidu suunas paiknev lapse turvaiste kõige suurematele lastele kaalurühmas kuni 18 kg.D – ISO/R2=Seljaga sõidu suunas paiknev lapse turvaiste väiksematele lastele kaalurühmas kuni 18 kg.E – ISO/R1=Seljaga sõidu suunas paiknev lapse turvaiste väiksematele lastele kaalurühmas kuni 13 kg.

Istmed, turvaistmed53ISOFIXi
lapseturvasüsteemid
Statsionaarse juhikuta ISOFIX lapseturvasüsteemidepaigaldamine
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Sõidukikohaste ISOFIX
lapseturvasüsteemide asukohad on tabelis tähistatud lühendiga IL.
ISOFIX kinnitusklambrid on märgitud
seljatoel oleval sildil.
Statsionaarse juhikuga ISOFIX
lapseturvasüsteemide paigaldamine
Sõiduk võib olla varustatud
juhikutega paigaldamistoendite ees,
mis on lapseturvasüsteemi
paigaldamisel abiks.

54Istmed, turvaistmed
Lapseturvasüsteemi paigaldamisel
pöörduvad juhikute katted
automaatselt taha.
Ülemise kinnitusrihma
kinnitusaasad
Olenevalt konkreetse riigi
seadmetest võib sõidukil olla kaks või
kolm kinnitusaasa.
Ülemise kinnitusrihma lapse
turvaistme kinnitusaasad on
tähistatud sümboliga :.Mitte-ISOFIX lapse turvaistmete
korral kinnitage ülemine kinnitusrihm
ülemiste kinnitusaasade külge. Rihm
peab kulgema peatoe kahe juhtvarda vahelt.
ISOFIX lapse turvaistmete korral
kinnitage ülemine kinnitusrihm
ülemiste kinnitusaasade külge lisaks
ISOFIX-kinnitusele. Rihm peab
kulgema peatoe kahe juhtvarda
vahelt.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF.

Panipaigad55PanipaigadHoiukohad .................................... 55
Pakiruum ...................................... 68
Katusepakiraam ........................... 71
Koormusteave .............................. 71Hoiukohad9 Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Panipaik armatuurlauas
Panipaik asub rooliratta kõrval.
Kindalaeka kohal asub veel üks
panipaik.
Avamiseks vajutage nuppu.
Sõidu ajal peavad olema panipaikade kaaned suletud.

56PanipaigadKindalaegas
Avamiseks tõmmake käepidet.
Kindalaegas peab olema sõidu ajal suletud.
Topsihoidikud
Topsihoidikud asetsevad
keskkonsoolil ja keskkonsooli
tagaosas.
Tagaistme topsihoidiku
kasutamiseks tõmmake tagaistme
käetoel olevat rihma.

Panipaigad57Päikseprillihoidik
Avamiseks pöörata alla.
Ärge kasutage raskete asjade
hoidmiseks.
Istmealune panipaik
Tõstke sahtlit eestpoolt ja tõmmake
välja. Sulgemiseks lükata laegas sisse ja fikseerida.
Keskkonsooli hoiulaegas
Vajutage nupp alla ja lükake kate
tagasi.

58PanipaigadTagakandurisüsteemTagakandurisüsteem kolmelejalgrattale
Tagakandurisüsteem (Flex-Fix
süsteem) võimaldab kinnitada ühe
jalgratta sõidukipõrandasse ehitatud väljatõmmatava kanduri külge.
Adapterile on võimalik paigaldada veel kaks jalgratast. Muude esemete
vedamine ei ole lubatud.
Tagakandurisüsteemi maksimaalne
lubatud koormus on adapteriga
60 kg ning adapterita 30 kg. See
võimaldab väljatõmmataval kanduril
elektrijalgratast transportida.
Adapteri maksimaalne lubatud
koormus jalgratta kohta on 20 kg.
Jalgratta teljevahe ei tohi ületada
1,15 m. Vastasel juhul pole jalgratta
ohutu kinnitamine võimalik.
Kui kandurisüsteemi ei kasutata,
tuleb see sõiduki põrandasse tagasi
lükata.
Jalgratastel ei tohi olla mingeid
esemeid, mis võivad vedamisel lahti
tulla.Ettevaatust
Kui tagakandurisüsteem on lahti ja
sõiduk on täielikult koormatud,
väheneb šassii kliirens.
Kui tee on tugeva kallakuga või kui sõidate üle teekünnise või augustläbi vms, sõitke ettevaatlikult.
Ettevaatust
Enne süsinikraamiga jalgratta
kinnitamist pidage nõu jalgratta
müüjaga. Sellised jalgrattad
võivad saada kahjustada.
Väljatõmbamine
Avada tagaluuk.
9 Hoiatus
Tagakandurisüsteemi pikendatud
osas ei tohi olla ühtegi inimest:
vigastuste oht.
