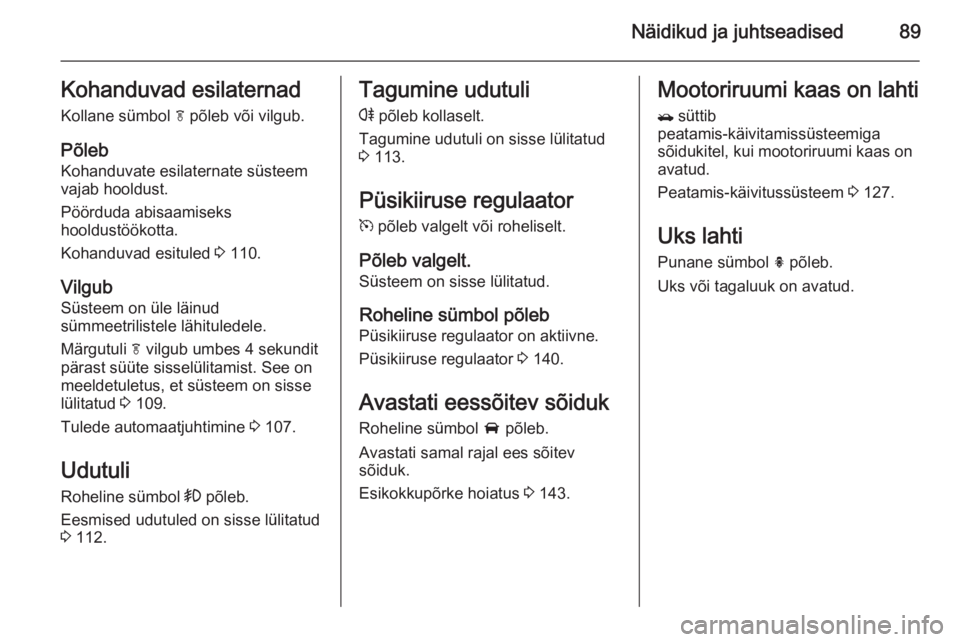

Näidikud ja juhtseadised89Kohanduvad esilaternad
Kollane sümbol f põleb või vilgub.
Põleb
Kohanduvate esilaternate süsteem
vajab hooldust.
Pöörduda abisaamiseks
hooldustöökotta.
Kohanduvad esituled 3 110.
Vilgub Süsteem on üle läinud
sümmeetrilistele lähituledele.
Märgutuli f vilgub umbes 4 sekundit
pärast süüte sisselülitamist. See on meeldetuletus, et süsteem on sisse
lülitatud 3 109.
Tulede automaatjuhtimine 3 107.
Udutuli
Roheline sümbol > põleb.
Eesmised udutuled on sisse lülitatud
3 112.Tagumine udutuli
r põleb kollaselt.
Tagumine udutuli on sisse lülitatud
3 113.
Püsikiiruse regulaator
m põleb valgelt või roheliselt.
Põleb valgelt. Süsteem on sisse lülitatud.
Roheline sümbol põleb Püsikiiruse regulaator on aktiivne.
Püsikiiruse regulaator 3 140.
Avastati eessõitev sõiduk Roheline sümbol A põleb.
Avastati samal rajal ees sõitev
sõiduk.
Esikokkupõrke hoiatus 3 143.Mootoriruumi kaas on lahti
/ süttib
peatamis-käivitamissüsteemiga
sõidukitel, kui mootoriruumi kaas on avatud.
Peatamis-käivitussüsteem 3 127.
Uks lahti
Punane sümbol h põleb.
Uks või tagaluuk on avatud.

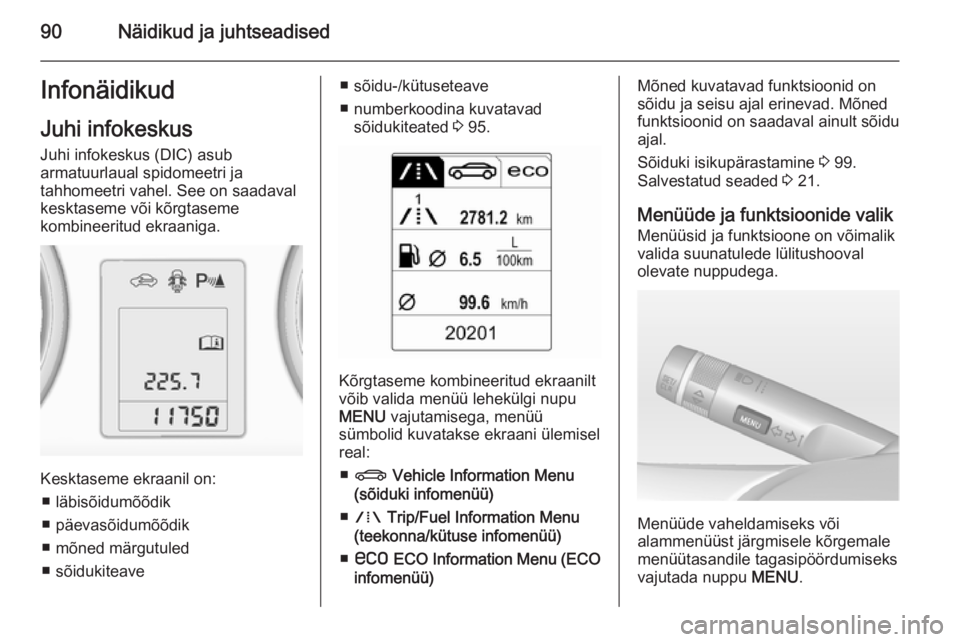

90Näidikud ja juhtseadisedInfonäidikudJuhi infokeskus Juhi infokeskus (DIC) asub
armatuurlaual spidomeetri ja
tahhomeetri vahel. See on saadaval
kesktaseme või kõrgtaseme
kombineeritud ekraaniga.
Kesktaseme ekraanil on:
■ läbisõidumõõdik
■ päevasõidumõõdik
■ mõned märgutuled
■ sõidukiteave
■ sõidu-/kütuseteave
■ numberkoodina kuvatavad sõidukiteated 3 95.
Kõrgtaseme kombineeritud ekraanilt
võib valida menüü lehekülgi nupu
MENU vajutamisega, menüü
sümbolid kuvatakse ekraani ülemisel
real:
■ X Vehicle Information Menu
(sõiduki infomenüü)
■ W Trip/Fuel Information Menu
(teekonna/kütuse infomenüü)
■ s ECO Information Menu (ECO
infomenüü)
Mõned kuvatavad funktsioonid on sõidu ja seisu ajal erinevad. Mõned
funktsioonid on saadaval ainult sõidu
ajal.
Sõiduki isikupärastamine 3 99.
Salvestatud seaded 3 21.

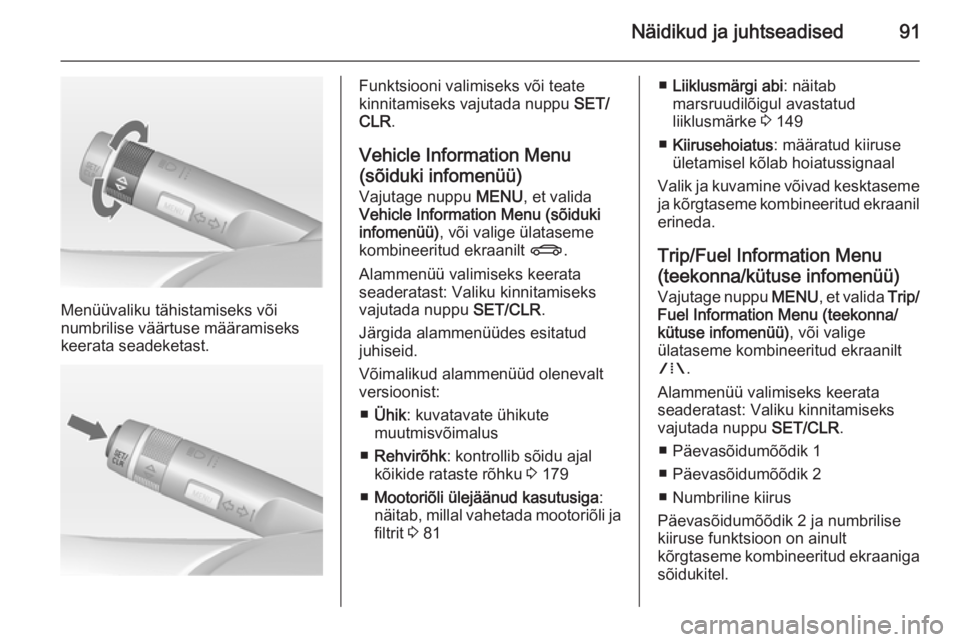

Menüüde ja funktsioonide valik
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Menüüde vaheldamiseks või
alammenüüst järgmisele kõrgemale
menüütasandile tagasipöördumiseks
vajutada nuppu MENU.

Näidikud ja juhtseadised91
Menüüvaliku tähistamiseks või
numbrilise väärtuse määramiseks
keerata seadeketast.
Funktsiooni valimiseks või teate
kinnitamiseks vajutada nuppu SET/
CLR .
Vehicle Information Menu
(sõiduki infomenüü) Vajutage nuppu MENU, et valida
Vehicle Information Menu (sõiduki
infomenüü) , või valige ülataseme
kombineeritud ekraanilt X.
Alammenüü valimiseks keerata
seaderatast: Valiku kinnitamiseks
vajutada nuppu SET/CLR.
Järgida alammenüüdes esitatud
juhiseid.
Võimalikud alammenüüd olenevalt
versioonist:
■ Ühik : kuvatavate ühikute
muutmisvõimalus
■ Rehvirõhk : kontrollib sõidu ajal
kõikide rataste rõhku 3 179
■ Mootoriõli ülejäänud kasutusiga :
näitab, millal vahetada mootoriõli ja
filtrit 3 81■ Liiklusmärgi abi : näitab
marsruudilõigul avastatud
liiklusmärke 3 149
■ Kiirusehoiatus : määratud kiiruse
ületamisel kõlab hoiatussignaal
Valik ja kuvamine võivad kesktaseme
ja kõrgtaseme kombineeritud ekraanil erineda.
Trip/Fuel Information Menu
(teekonna/kütuse infomenüü)
Vajutage nuppu MENU, et valida Trip/
Fuel Information Menu (teekonna/ kütuse infomenüü) , või valige
ülataseme kombineeritud ekraanilt W .
Alammenüü valimiseks keerata
seaderatast: Valiku kinnitamiseks
vajutada nuppu SET/CLR.
■ Päevasõidumõõdik 1
■ Päevasõidumõõdik 2
■ Numbriline kiirus
Päevasõidumõõdik 2 ja numbrilise
kiiruse funktsioon on ainult
kõrgtaseme kombineeritud ekraaniga sõidukitel.

92Näidikud ja juhtseadised

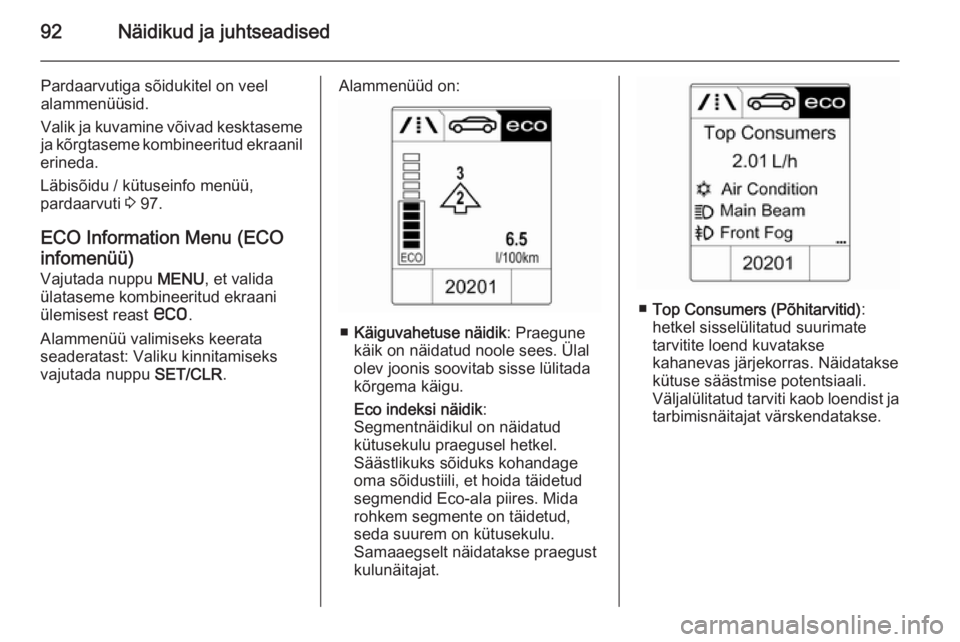

Pardaarvutiga sõidukitel on veel
alammenüüsid.
Valik ja kuvamine võivad kesktaseme
ja kõrgtaseme kombineeritud ekraanil
erineda.
Läbisõidu / kütuseinfo menüü,
pardaarvuti 3 97.
ECO Information Menu (ECO infomenüü)
Vajutada nuppu MENU, et valida
ülataseme kombineeritud ekraani
ülemisest reast s.
Alammenüü valimiseks keerata
seaderatast: Valiku kinnitamiseks
vajutada nuppu SET/CLR.Alammenüüd on:
■Käiguvahetuse näidik : Praegune
käik on näidatud noole sees. Ülal
olev joonis soovitab sisse lülitada
kõrgema käigu.
Eco indeksi näidik :
Segmentnäidikul on näidatud
kütusekulu praegusel hetkel.
Säästlikuks sõiduks kohandage
oma sõidustiili, et hoida täidetud
segmendid Eco-ala piires. Mida
rohkem segmente on täidetud,
seda suurem on kütusekulu.
Samaaegselt näidatakse praegust
kulunäitajat.
■ Top Consumers (Põhitarvitid) :
hetkel sisselülitatud suurimate
tarvitite loend kuvatakse
kahanevas järjekorras. Näidatakse
kütuse säästmise potentsiaali.
Väljalülitatud tarviti kaob loendist ja
tarbimisnäitajat värskendatakse.

Näidikud ja juhtseadised93

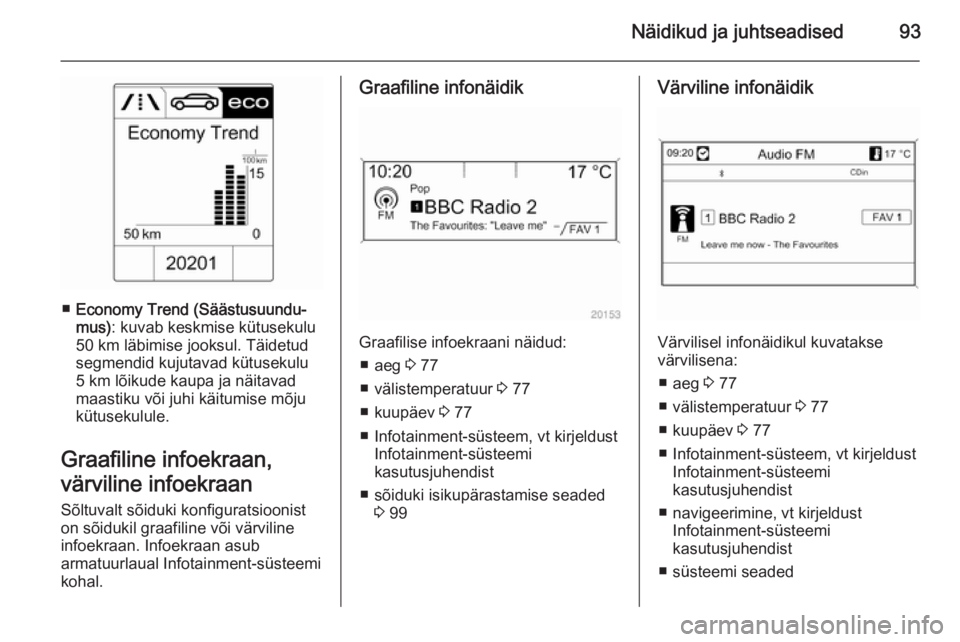

■Economy Trend (Säästusuundu‐
mus) : kuvab keskmise kütusekulu
50 km läbimise jooksul. Täidetud segmendid kujutavad kütusekulu
5 km lõikude kaupa ja näitavad
maastiku või juhi käitumise mõju
kütusekulule.
Graafiline infoekraan,
värviline infoekraan
Sõltuvalt sõiduki konfiguratsioonist
on sõidukil graafiline või värviline
infoekraan. Infoekraan asub
armatuurlaual Infotainment-süsteemi
kohal.
Graafiline infonäidik
Graafilise infoekraani näidud:
■ aeg 3 77
■ välistemperatuur 3 77
■ kuupäev 3 77
■ Infotainment-süsteem, vt kirjeldust Infotainment-süsteemi
kasutusjuhendist
■ sõiduki isikupärastamise seaded 3 99
Värviline infonäidik
Värvilisel infonäidikul kuvatakse
värvilisena:
■ aeg 3 77
■ välistemperatuur 3 77
■ kuupäev 3 77
■ Infotainment-süsteem, vt kirjeldust Infotainment-süsteemi
kasutusjuhendist
■ navigeerimine, vt kirjeldust Infotainment-süsteemi
kasutusjuhendist
■ süsteemi seaded

94Näidikud ja juhtseadised

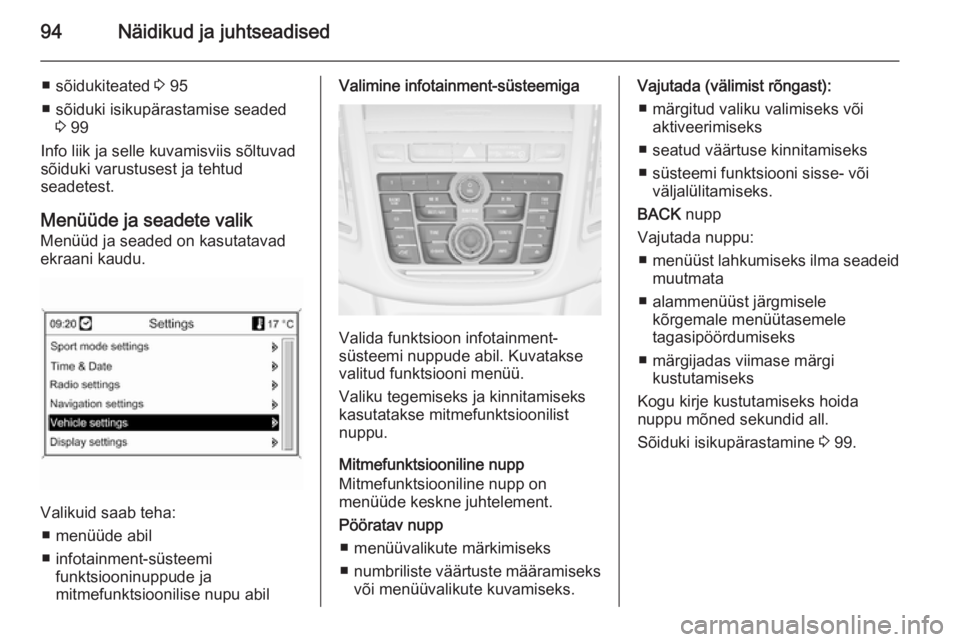

■ sõidukiteated 3 95
■ sõiduki isikupärastamise seaded 3 99
Info liik ja selle kuvamisviis sõltuvad
sõiduki varustusest ja tehtud
seadetest.
Menüüde ja seadete valik
Menüüd ja seaded on kasutatavad
ekraani kaudu.
Valikuid saab teha:
■ menüüde abil
■ infotainment-süsteemi funktsiooninuppude ja
mitmefunktsioonilise nupu abil
Valimine infotainment-süsteemiga
Valida funktsioon infotainment-
süsteemi nuppude abil. Kuvatakse
valitud funktsiooni menüü.
Valiku tegemiseks ja kinnitamiseks
kasutatakse mitmefunktsioonilist nuppu.
Mitmefunktsiooniline nupp
Mitmefunktsiooniline nupp on
menüüde keskne juhtelement.
Pööratav nupp ■ menüüvalikute märkimiseks
■ numbriliste väärtuste määramiseks
või menüüvalikute kuvamiseks.
Vajutada (välimist rõngast):
■ märgitud valiku valimiseks või aktiveerimiseks
■ seatud väärtuse kinnitamiseks
■ süsteemi funktsiooni sisse- või väljalülitamiseks.
BACK nupp
Vajutada nuppu: ■ menüüst lahkumiseks ilma seadeid
muutmata
■ alammenüüst järgmisele kõrgemale menüütasemele
tagasipöördumiseks
■ märgijadas viimase märgi kustutamiseks
Kogu kirje kustutamiseks hoida
nuppu mõned sekundid all.
Sõiduki isikupärastamine 3 99.

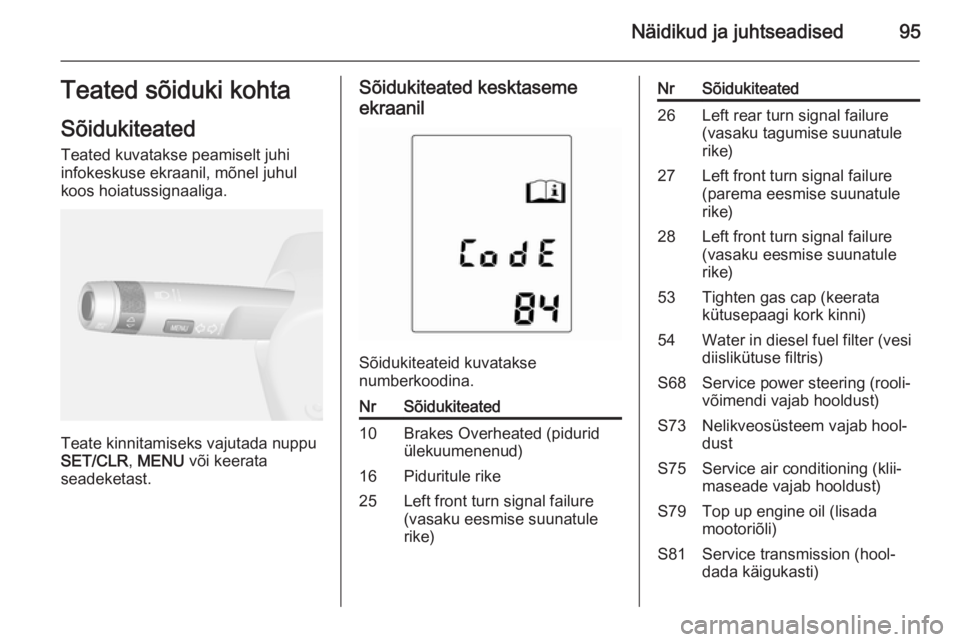

Näidikud ja juhtseadised95Teated sõiduki kohta
Sõidukiteated Teated kuvatakse peamiselt juhi
infokeskuse ekraanil, mõnel juhul
koos hoiatussignaaliga.
Teate kinnitamiseks vajutada nuppu
SET/CLR , MENU või keerata
seadeketast.
Sõidukiteated kesktaseme
ekraanil
Sõidukiteateid kuvatakse
numberkoodina.
NrSõidukiteated10Brakes Overheated (pidurid
ülekuumenenud)16Piduritule rike25Left front turn signal failure
(vasaku eesmise suunatule
rike)NrSõidukiteated26Left rear turn signal failure
(vasaku tagumise suunatule
rike)27Left front turn signal failure
(parema eesmise suunatule
rike)28Left front turn signal failure
(vasaku eesmise suunatule
rike)53Tighten gas cap (keerata
kütusepaagi kork kinni)54Water in diesel fuel filter (vesi
diislikütuse filtris)S68Service power steering (rooli‐
võimendi vajab hooldust)S73Nelikveosüsteem vajab hool‐
dustS75Service air conditioning (klii‐
maseade vajab hooldust)S79Top up engine oil (lisada
mootoriõli)S81Service transmission (hool‐
dada käigukasti)

96Näidikud ja juhtseadised

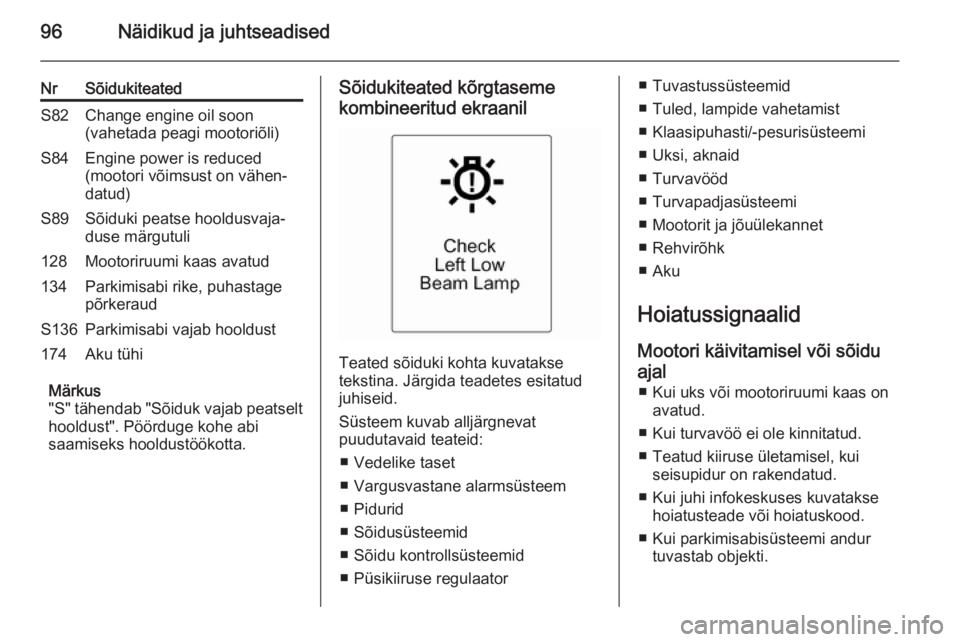

NrSõidukiteatedS82Change engine oil soon
(vahetada peagi mootoriõli)S84Engine power is reduced
(mootori võimsust on vähen‐
datud)S89Sõiduki peatse hooldusvaja‐
duse märgutuli128Mootoriruumi kaas avatud134Parkimisabi rike, puhastage
põrkeraudS136Parkimisabi vajab hooldust174Aku tühi
Märkus
"S" tähendab "Sõiduk vajab peatselt hooldust". Pöörduge kohe abi
saamiseks hooldustöökotta.
Sõidukiteated kõrgtaseme
kombineeritud ekraanil
Teated sõiduki kohta kuvatakse
tekstina. Järgida teadetes esitatud
juhiseid.
Süsteem kuvab alljärgnevat
puudutavaid teateid:
■ Vedelike taset
■ Vargusvastane alarmsüsteem
■ Pidurid
■ Sõidusüsteemid
■ Sõidu kontrollsüsteemid
■ Püsikiiruse regulaator
■ Tuvastussüsteemid
■ Tuled, lampide vahetamist
■ Klaasipuhasti/-pesurisüsteemi
■ Uksi, aknaid
■ Turvavööd
■ Turvapadjasüsteemi
■ Mootorit ja jõuülekannet
■ Rehvirõhk
■ Aku
Hoiatussignaalid Mootori käivitamisel või sõidu
ajal ■ Kui uks või mootoriruumi kaas on avatud.
■ Kui turvavöö ei ole kinnitatud.
■ Teatud kiiruse ületamisel, kui seisupidur on rakendatud.
■ Kui juhi infokeskuses kuvatakse hoiatusteade või hoiatuskood.
■ Kui parkimisabisüsteemi andur tuvastab objekti.

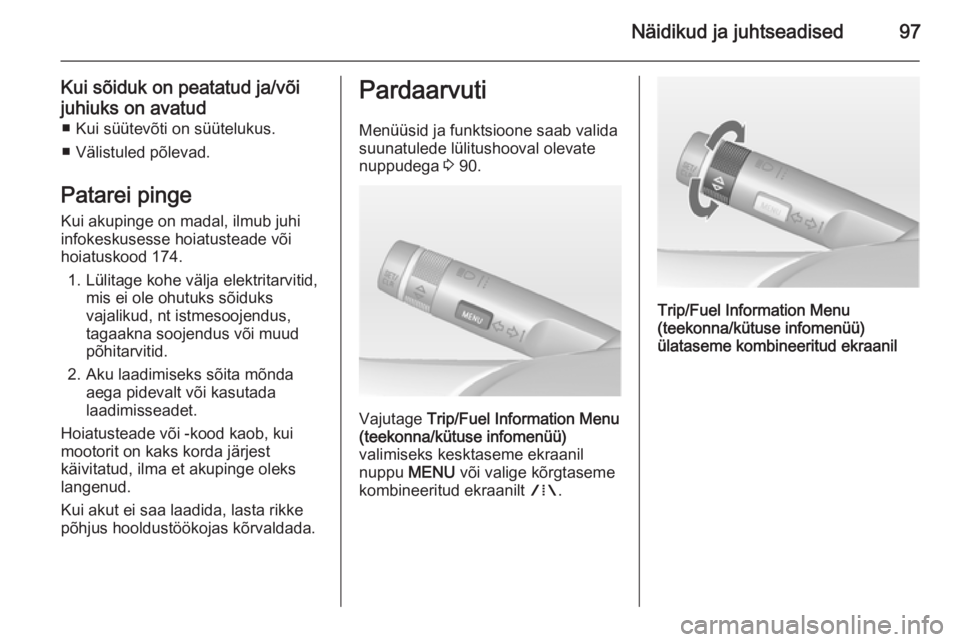

Näidikud ja juhtseadised97
Kui sõiduk on peatatud ja/või
juhiuks on avatud ■ Kui süütevõti on süütelukus.
■ Välistuled põlevad.
Patarei pinge Kui akupinge on madal, ilmub juhi
infokeskusesse hoiatusteade või
hoiatuskood 174.
1. Lülitage kohe välja elektritarvitid, mis ei ole ohutuks sõiduks
vajalikud, nt istmesoojendus,
tagaakna soojendus või muud
põhitarvitid.
2. Aku laadimiseks sõita mõnda aega pidevalt või kasutada
laadimisseadet.
Hoiatusteade või -kood kaob, kui
mootorit on kaks korda järjest
käivitatud, ilma et akupinge oleks
langenud.
Kui akut ei saa laadida, lasta rikke
põhjus hooldustöökojas kõrvaldada.Pardaarvuti
Menüüsid ja funktsioone saab valida
suunatulede lülitushooval olevate
nuppudega 3 90.
Vajutage Trip/Fuel Information Menu
(teekonna/kütuse infomenüü)
valimiseks kesktaseme ekraanil
nuppu MENU või valige kõrgtaseme
kombineeritud ekraanilt W.
Trip/Fuel Information Menu
(teekonna/kütuse infomenüü)
ülataseme kombineeritud ekraanil

98Näidikud ja juhtseadised

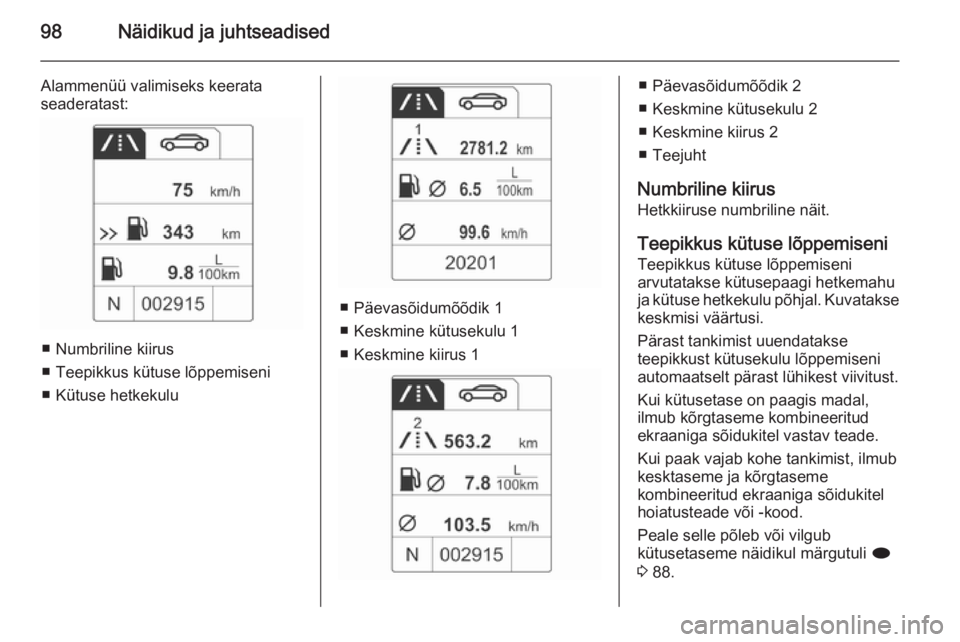

Alammenüü valimiseks keerata
seaderatast:
■ Numbriline kiirus
■ Teepikkus kütuse lõppemiseni
■ Kütuse hetkekulu
■ Päevasõidumõõdik 1
■ Keskmine kütusekulu 1
■ Keskmine kiirus 1
■ Päevasõidumõõdik 2
■ Keskmine kütusekulu 2
■ Keskmine kiirus 2
■ Teejuht
Numbriline kiirus Hetkkiiruse numbriline näit.
Teepikkus kütuse lõppemiseni
Teepikkus kütuse lõppemiseni
arvutatakse kütusepaagi hetkemahu ja kütuse hetkekulu põhjal. Kuvatakse keskmisi väärtusi.
Pärast tankimist uuendatakse
teepikkust kütusekulu lõppemiseni
automaatselt pärast lühikest viivitust.
Kui kütusetase on paagis madal,
ilmub kõrgtaseme kombineeritud
ekraaniga sõidukitel vastav teade.
Kui paak vajab kohe tankimist, ilmub
kesktaseme ja kõrgtaseme
kombineeritud ekraaniga sõidukitel
hoiatusteade või -kood.
Peale selle põleb või vilgub
kütusetaseme näidikul märgutuli i
3 88.
