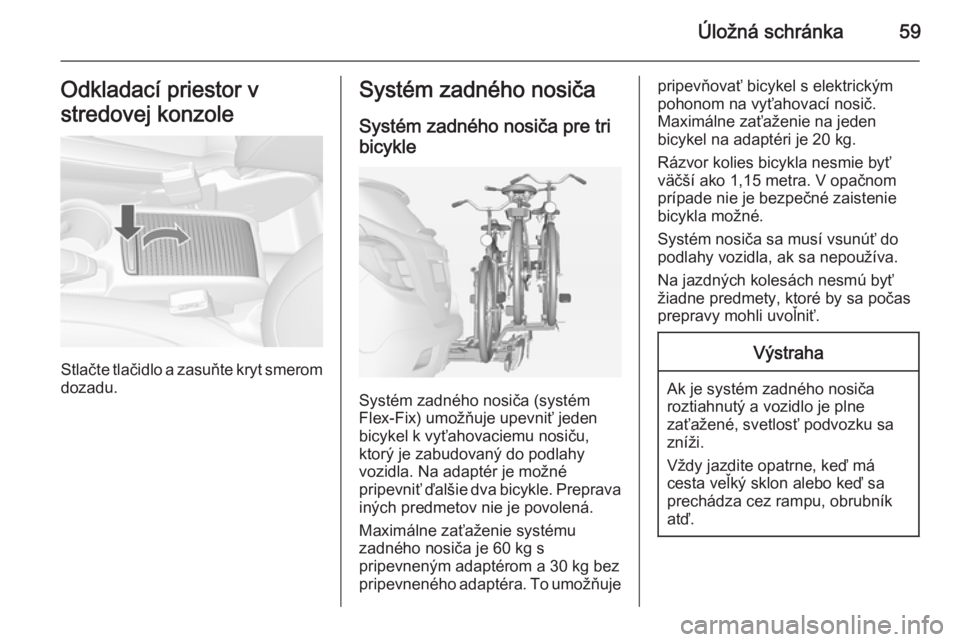

Úložná schránka59Odkladací priestor v
stredovej konzole
Stlačte tlačidlo a zasuňte kryt smerom dozadu.
Systém zadného nosiča
Systém zadného nosiča pre tribicykle
Systém zadného nosiča (systém
Flex-Fix) umožňuje upevniť jeden bicykel k vyťahovaciemu nosiču,ktorý je zabudovaný do podlahy
vozidla. Na adaptér je možné
pripevniť ďalšie dva bicykle. Preprava
iných predmetov nie je povolená.
Maximálne zaťaženie systému
zadného nosiča je 60 kg s
pripevneným adaptérom a 30 kg bez
pripevneného adaptéra. To umožňuje
pripevňovať bicykel s elektrickým
pohonom na vyťahovací nosič.
Maximálne zaťaženie na jeden
bicykel na adaptéri je 20 kg.
Rázvor kolies bicykla nesmie byť
väčší ako 1,15 metra. V opačnom
prípade nie je bezpečné zaistenie
bicykla možné.
Systém nosiča sa musí vsunúť do
podlahy vozidla, ak sa nepoužíva.
Na jazdných kolesách nesmú byť
žiadne predmety, ktoré by sa počas
prepravy mohli uvoľniť.Výstraha
Ak je systém zadného nosiča roztiahnutý a vozidlo je plne
zaťažené, svetlosť podvozku sa
zníži.
Vždy jazdite opatrne, keď má
cesta veľký sklon alebo keď sa
prechádza cez rampu, obrubník
atď.

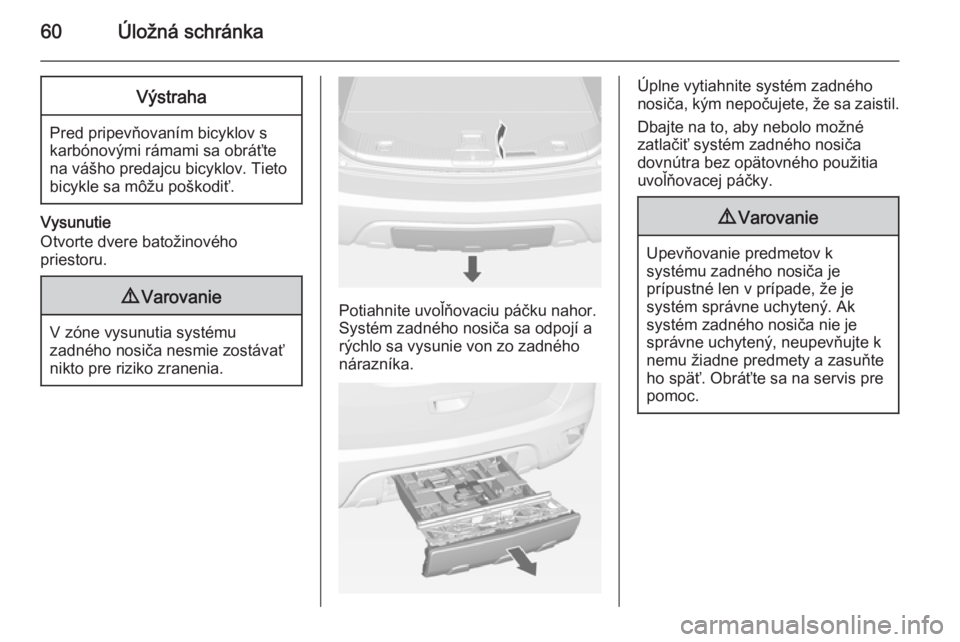

60Úložná schránkaVýstraha
Pred pripevňovaním bicyklov s
karbónovými rámami sa obráťte na vášho predajcu bicyklov. Tieto
bicykle sa môžu poškodiť.
Vysunutie
Otvorte dvere batožinového
priestoru.
9 Varovanie
V zóne vysunutia systému
zadného nosiča nesmie zostávať
nikto pre riziko zranenia.
Potiahnite uvoľňovaciu páčku nahor. Systém zadného nosiča sa odpojí arýchlo sa vysunie von zo zadného
nárazníka.
Úplne vytiahnite systém zadného
nosiča, kým nepočujete, že sa zaistil.
Dbajte na to, aby nebolo možné
zatlačiť systém zadného nosiča
dovnútra bez opätovného použitia
uvoľňovacej páčky.9 Varovanie
Upevňovanie predmetov k
systému zadného nosiča je
prípustné len v prípade, že je
systém správne uchytený. Ak
systém zadného nosiča nie je
správne uchytený, neupevňujte k
nemu žiadne predmety a zasuňte
ho späť. Obráťte sa na servis pre
pomoc.

Úložná schránka61

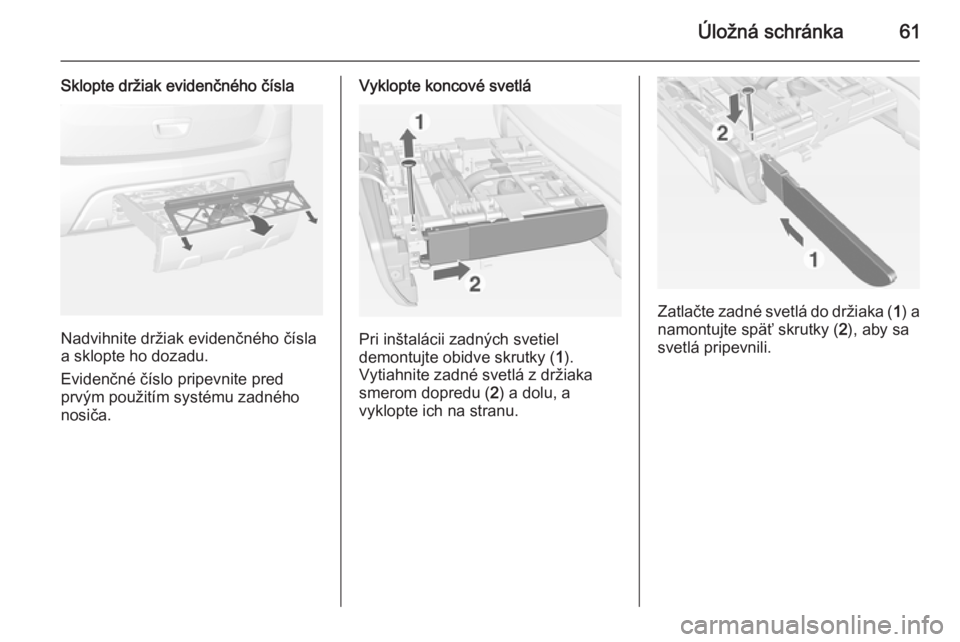

Sklopte držiak evidenčného čísla
Nadvihnite držiak evidenčného čísla
a sklopte ho dozadu.
Evidenčné číslo pripevnite pred
prvým použitím systému zadného nosiča.
Vyklopte koncové svetlá
Pri inštalácii zadných svetiel
demontujte obidve skrutky ( 1).
Vytiahnite zadné svetlá z držiaka
smerom dopredu ( 2) a dolu, a
vyklopte ich na stranu.
Zatlačte zadné svetlá do držiaka ( 1) a
namontujte späť skrutky ( 2), aby sa
svetlá pripevnili.

62Úložná schránka

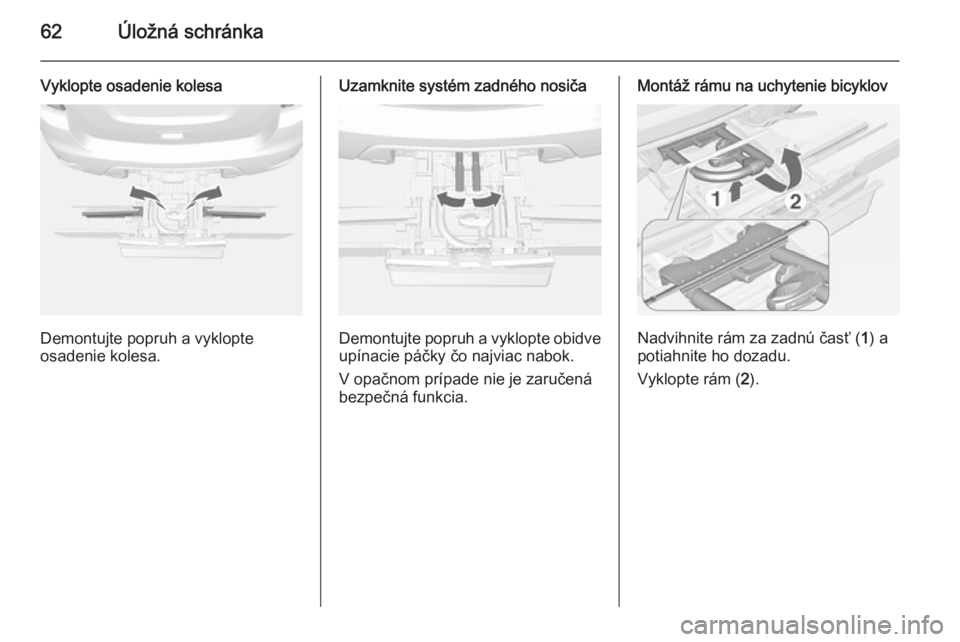

Vyklopte osadenie kolesa
Demontujte popruh a vyklopte
osadenie kolesa.
Uzamknite systém zadného nosiča
Demontujte popruh a vyklopte obidve
upínacie páčky čo najviac nabok.
V opačnom prípade nie je zaručená
bezpečná funkcia.
Montáž rámu na uchytenie bicyklov
Nadvihnite rám za zadnú časť ( 1) a
potiahnite ho dozadu.
Vyklopte rám ( 2).

Úložná schránka63

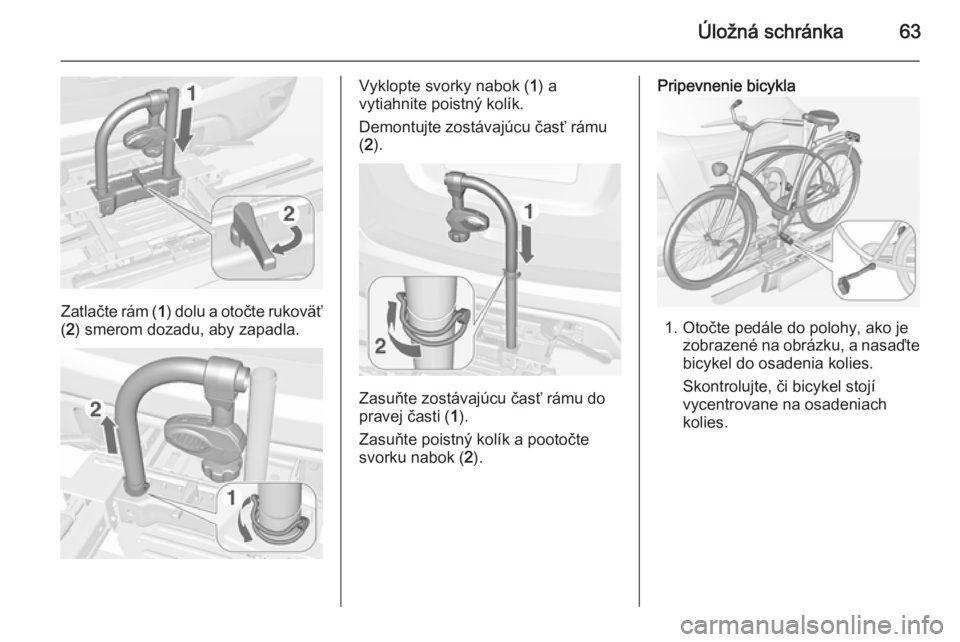

Zatlačte rám (1) dolu a otočte rukoväť
( 2 ) smerom dozadu, aby zapadla.
Vyklopte svorky nabok ( 1) a
vytiahnite poistný kolík.
Demontujte zostávajúcu časť rámu ( 2 ).
Zasuňte zostávajúcu časť rámu do
pravej časti ( 1).
Zasuňte poistný kolík a pootočte
svorku nabok ( 2).
Pripevnenie bicykla
1. Otočte pedále do polohy, ako je
zobrazené na obrázku, a nasaďte
bicykel do osadenia kolies.
Skontrolujte, či bicykel stojí
vycentrovane na osadeniach
kolies.

64Úložná schránka

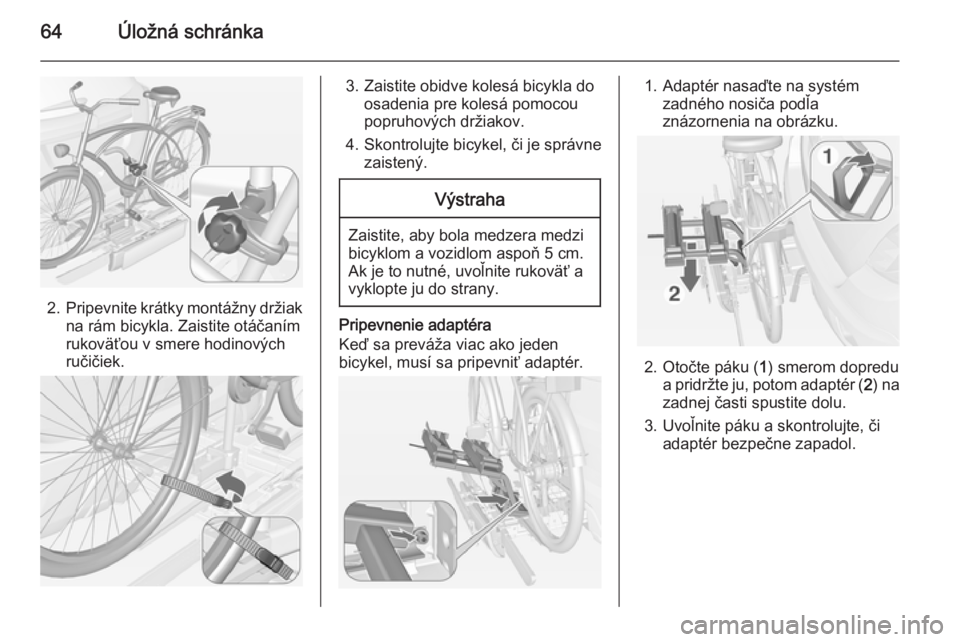

2.Pripevnite krátky montážny držiak
na rám bicykla. Zaistite otáčaním
rukoväťou v smere hodinových
ručičiek.
3. Zaistite obidve kolesá bicykla do osadenia pre kolesá pomocou
popruhových držiakov.
4. Skontrolujte bicykel, či je správne zaistený.Výstraha
Zaistite, aby bola medzera medzi
bicyklom a vozidlom aspoň 5 cm.
Ak je to nutné, uvoľnite rukoväť a
vyklopte ju do strany.
Pripevnenie adaptéra
Keď sa preváža viac ako jeden
bicykel, musí sa pripevniť adaptér.
1. Adaptér nasaďte na systém zadného nosiča podľaznázornenia na obrázku.
2. Otočte páku ( 1) smerom dopredu
a pridržte ju, potom adaptér ( 2) na
zadnej časti spustite dolu.
3. Uvoľnite páku a skontrolujte, či adaptér bezpečne zapadol.

Úložná schránka65

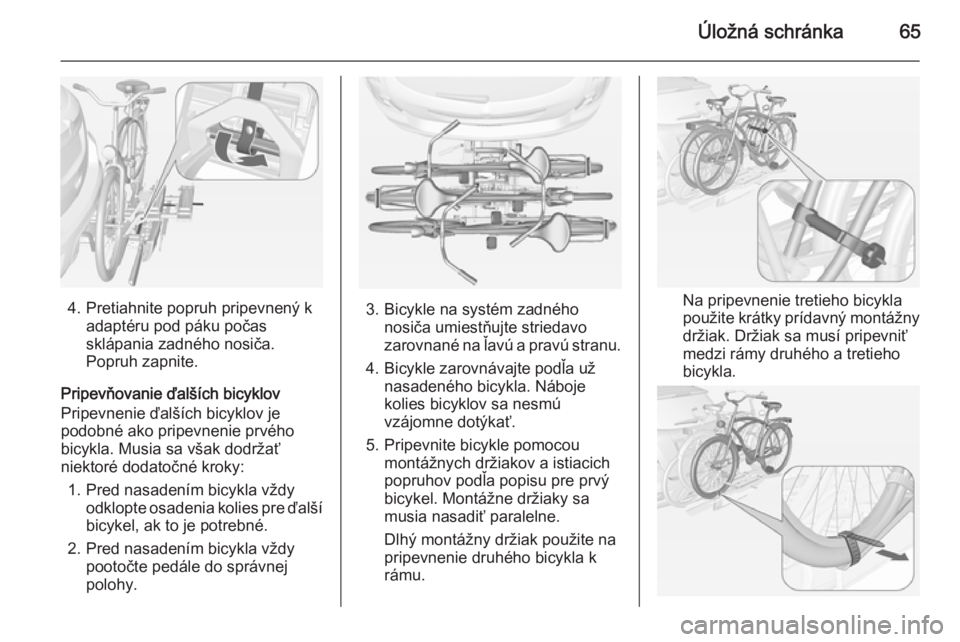

4. Pretiahnite popruh pripevnený kadaptéru pod páku počas
sklápania zadného nosiča.
Popruh zapnite.
Pripevňovanie ďalších bicyklov
Pripevnenie ďalších bicyklov je
podobné ako pripevnenie prvého
bicykla. Musia sa však dodržať
niektoré dodatočné kroky:
1. Pred nasadením bicykla vždy odklopte osadenia kolies pre ďalší
bicykel, ak to je potrebné.
2. Pred nasadením bicykla vždy pootočte pedále do správnej
polohy.3. Bicykle na systém zadného nosiča umiestňujte striedavo
zarovnané na ľavú a pravú stranu.
4. Bicykle zarovnávajte podľa už nasadeného bicykla. Náboje
kolies bicyklov sa nesmú
vzájomne dotýkať.
5. Pripevnite bicykle pomocou montážnych držiakov a istiacich
popruhov podľa popisu pre prvý
bicykel. Montážne držiaky sa
musia nasadiť paralelne.
Dlhý montážny držiak použite na
pripevnenie druhého bicykla k
rámu.Na pripevnenie tretieho bicykla
použite krátky prídavný montážny držiak. Držiak sa musí pripevniť
medzi rámy druhého a tretieho
bicykla.

66Úložná schránka

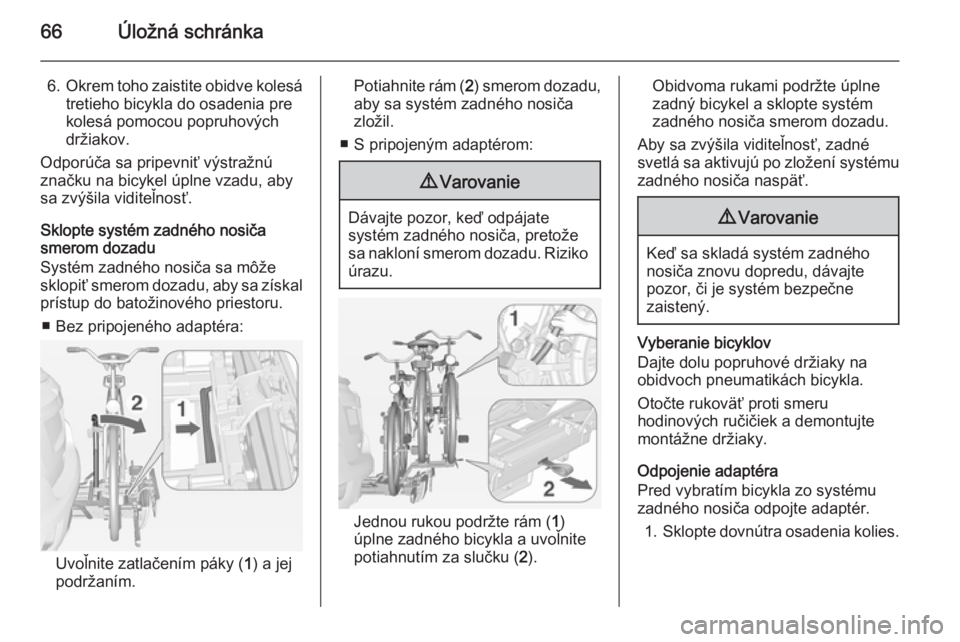

6.Okrem toho zaistite obidve kolesá
tretieho bicykla do osadenia pre
kolesá pomocou popruhových
držiakov.
Odporúča sa pripevniť výstražnú
značku na bicykel úplne vzadu, aby
sa zvýšila viditeľnosť.
Sklopte systém zadného nosiča
smerom dozadu
Systém zadného nosiča sa môže
sklopiť smerom dozadu, aby sa získal
prístup do batožinového priestoru.
■ Bez pripojeného adaptéra:
Uvoľnite zatlačením páky ( 1) a jej
podržaním.
Potiahnite rám ( 2) smerom dozadu,
aby sa systém zadného nosiča zložil.
■ S pripojeným adaptérom:9 Varovanie
Dávajte pozor, keď odpájate
systém zadného nosiča, pretože
sa nakloní smerom dozadu. Riziko úrazu.
Jednou rukou podržte rám ( 1)
úplne zadného bicykla a uvoľnite
potiahnutím za slučku ( 2).
Obidvoma rukami podržte úplne
zadný bicykel a sklopte systém
zadného nosiča smerom dozadu.
Aby sa zvýšila viditeľnosť, zadné
svetlá sa aktivujú po zložení systému
zadného nosiča naspäť.9 Varovanie
Keď sa skladá systém zadného
nosiča znovu dopredu, dávajte
pozor, či je systém bezpečne
zaistený.
Vyberanie bicyklov
Dajte dolu popruhové držiaky na
obidvoch pneumatikách bicykla.
Otočte rukoväť proti smeru
hodinových ručičiek a demontujte
montážne držiaky.
Odpojenie adaptéra
Pred vybratím bicykla zo systému
zadného nosiča odpojte adaptér.
1. Sklopte dovnútra osadenia kolies.

Úložná schránka67

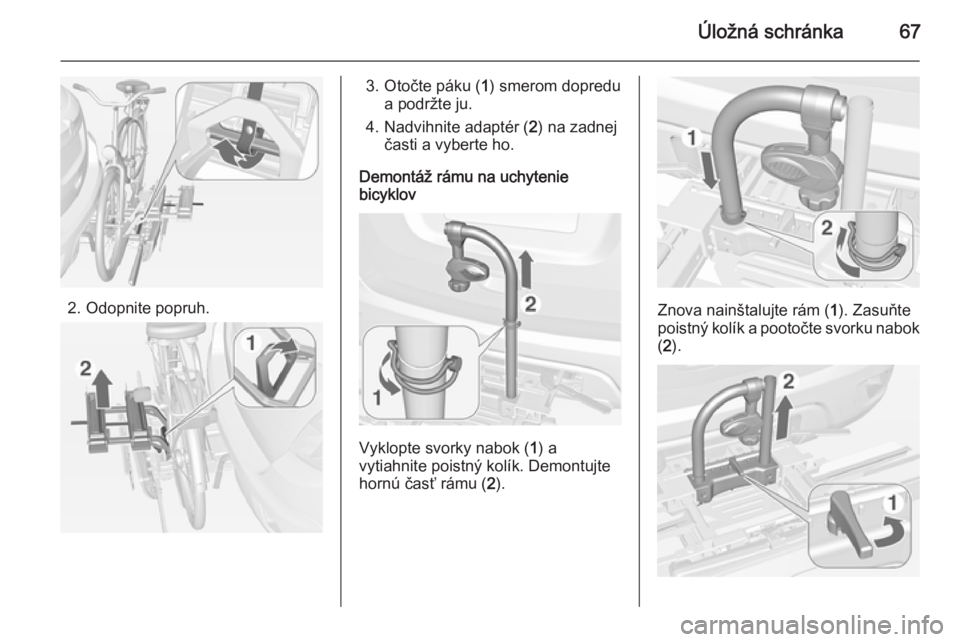

2. Odopnite popruh.
3. Otočte páku (1) smerom dopredu
a podržte ju.
4. Nadvihnite adaptér ( 2) na zadnej
časti a vyberte ho.
Demontáž rámu na uchytenie
bicyklov
Vyklopte svorky nabok ( 1) a
vytiahnite poistný kolík. Demontujte hornú časť rámu ( 2).
Znova nainštalujte rám ( 1). Zasuňte
poistný kolík a pootočte svorku nabok
( 2 ).

68Úložná schránka

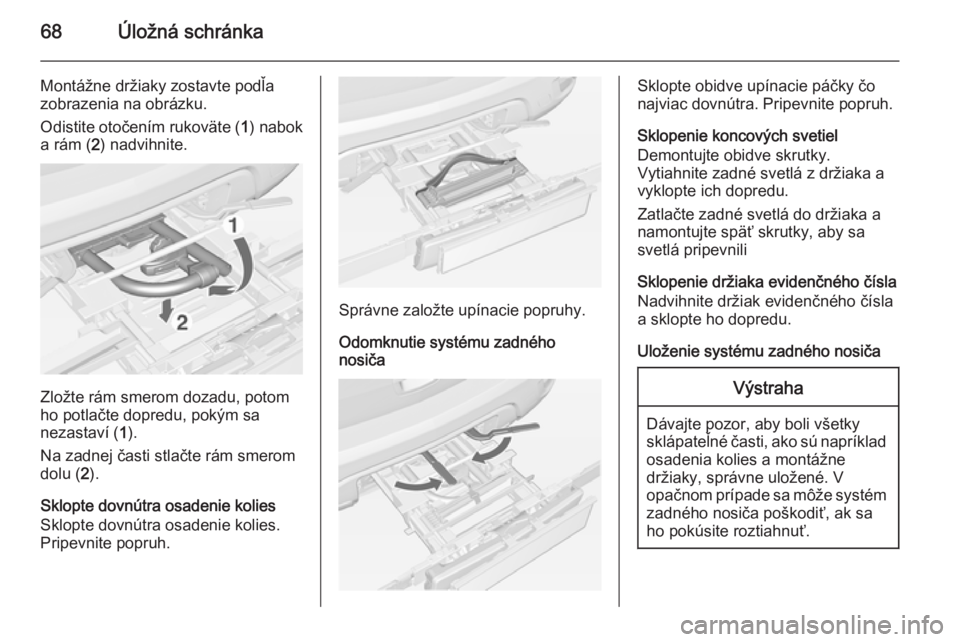

Montážne držiaky zostavte podľa
zobrazenia na obrázku.
Odistite otočením rukoväte ( 1) nabok
a rám ( 2) nadvihnite.
Zložte rám smerom dozadu, potom
ho potlačte dopredu, pokým sa
nezastaví ( 1).
Na zadnej časti stlačte rám smerom dolu ( 2).
Sklopte dovnútra osadenie kolies
Sklopte dovnútra osadenie kolies.
Pripevnite popruh.
Správne založte upínacie popruhy.
Odomknutie systému zadného
nosiča
Sklopte obidve upínacie páčky čo
najviac dovnútra. Pripevnite popruh.
Sklopenie koncových svetiel
Demontujte obidve skrutky.
Vytiahnite zadné svetlá z držiaka a
vyklopte ich dopredu.
Zatlačte zadné svetlá do držiaka a
namontujte späť skrutky, aby sa
svetlá pripevnili
Sklopenie držiaka evidenčného čísla
Nadvihnite držiak evidenčného čísla
a sklopte ho dopredu.
Uloženie systému zadného nosičaVýstraha
Dávajte pozor, aby boli všetky
sklápateľné časti, ako sú napríklad osadenia kolies a montážne
držiaky, správne uložené. V
opačnom prípade sa môže systém
zadného nosiča poškodiť, ak sa
ho pokúsite roztiahnuť.
