Вождение и управление автомобилем159
Если система включена, запро‐
граммированное максимальное
значение скорости отображается в
верхней строке на дисплее инфор‐
мационного центра водителя.
Включение
Нажмите на кнопку L. Если ранее
был включен круиз-контроль или
адаптивный круиз-контроль, при включении ограничителя скорости
эти системы будут отключены, при
этом индикатор m погаснет.
Программирование
максимальной скорости
При включенном ограничителе ско‐ рости поверните и удерживайте ко‐
лесо регулятора к RES/+ или
сдвиньте его в направлении RES/
+ несколько раз, пока на дисплее
информационного центра води‐
теля не отобразится необходимое
значение максимально допусти‐
мой скорости.
Также можно набрать необходи‐
мую скорость и повернуть колесо
регулятора в сторону SET/-. Теку‐
щая скорость автомобиля сохра‐
нится в памяти в качестве макси‐
мально допустимой. Максимально
допустимое значение скорости
отображается на дисплее инфор‐ мационного центра водителя.
Изменение максимальной
скорости При включенном ограничителе ско‐
рости поверните колесо регуля‐
тора в сторону RES/+, чтобы уве‐
личить значение максимально до‐ пустимой скорости, или в сторону
SET/- , чтобы уменьшить его.
Превышение максимально
допустимой скорости В экстренной ситуации можно пре‐
высить предельную скорость, вы‐
жав педаль акселератора дальше
точки ее сопротивления.

160Вождение и управление автомобилем
При этом на дисплее информа‐
ционного центра водителя зами‐
гает максимально допустимое зна‐
чение скорости и раздастся звуко‐
вой сигнал.
Отпустите педаль акселератора; функция ограничителя скорости
будет вновь включена после того,
как скорость станет ниже устано‐
вленного предела.
Отключение Нажмите клавишу y, чтобы отклю‐
чить ограничитель скорости и про‐
должить движение без установлен‐
ного ограничения.
Максимально допустимое значе‐
ние скорости будет сохранено в па‐
мяти, а на экране информацион‐
ного центра водителя появится со‐
ответствующее сообщение.Вызов максимально
допустимого значения
скорости из памяти Поверните колесо регулятора к
RES/+ . Сохраненное максимально
допустимое значение скорости бу‐
дет вызвано из памяти.
Выключение Нажмите клавишу L, максимально
допустимое значение скорости на дисплее информационного центра
водителя перестанет отобра‐
жаться. Скорость, записанная в па‐
мять, будет удалена.
При нажатии клавиши m включе‐
ния круиз-контроля или адаптив‐
ного круиз-контроля, а также при
выключении зажигания ограничи‐
тель скорости отключается, а со‐
храненное максимально допусти‐
мое значение скорости удаляется
из памяти.Предупреждение о
фронтальном
столкновении
Система предупреждения о фрон‐
тальном столкновении позволяет
избежать лобового столкновения
или снизить повреждения при та‐ ком столкновении. Если сближение
с движущимся впереди транспорт‐
ным средством происходит слиш‐
ком быстро, раздается предупреж‐
дающий звуковой сигнал и вклю‐
чается индикатор на дисплее ин‐
формационного центра водителя.

Вождение и управление автомобилем161
Если система обнаруживает дви‐
жущееся по вашей полосе транс‐
портное средство, в окне спидо‐
метра загорается зеленый индика‐
тор A. Для этого необходимо
включить в меню индивидуальных
настроек 3 112 систему преду‐
преждения о лобовом столкнове‐ нии и не отключать её клавишей
V (в зависимости от типа системы,
см. далее).
Система предупреждения офронтальном столкновении скамерой переднего вида Система предупреждения о фрон‐
тальном столкновении использует
камеру переднего вида, располо‐
женную за ветровым стеклом, с по‐
мощью которой она распознает
транспортные средства, движу‐
щиеся впереди по вашей полосе на
удалении до 60 метров.Включение
Система предупреждения о лобо‐
вом столкновении включается ав‐
томатически по превышении ско‐
рости 40 км/ч, если она не отклю‐ чалась клавишей V (см. далее).
Выбор параметров
предупреждения
В качестве дистанции, при которой будет срабатывать система преду‐
преждения, можно установить ко‐
роткую, среднюю или большую ди‐
станцию.Нажмите клавишу V, чтобы выве‐
сти на экран дисплея Информа‐
ционного центра водителя текущее
значение параметра. Нажмите кла‐ вишу V еще раз, чтобы изменить
дистанцию для срабатывания
предупреждений.

162Вождение и управление автомобилем
Предупреждение водителя
При быстром сближении с другим
транспортным средством на дис‐
плее информационного центра во‐ дителя отобразится меню системы предупреждения о столкновении.
Одновременно раздается преду‐
преждающий звуковой сигнал. Вы‐
жмите педаль тормоза, если того
требует ситуация.
Отключение
Систему можно отключить. Нажи‐
майте клавишу V, пока на экране
дисплея Информационного центра
водителя не появится приведенное
далее сообщение.
Общая информация
9 Предупреждение
Система предупреждения о
фронтальном столкновении
лишь выявляет потенциальную
опасность, никак не задействуя тормозную систему. При слиш‐
ком быстром сближении с дви‐
жущимся впереди транспорт‐
ным средством водитель может
не успеть среагировать на вы‐
даваемое системой предупреж‐
дение, чтобы избежать столкно‐ вения.
Водитель несет всю ответствен‐
ность за поддержание соответ‐
ствующей дистанции следова‐
ния с учетом ситуации на до‐
роге, погодных условий и види‐ мости.
Во время движения водитель
должен быть полностью сосре‐
доточен на управлении автомо‐
билем. Водитель должен быть
готов в любой момент принять
меры и начать торможение.
Ограничения в работе системы
Система должна предупреждать
только об опасности столкновения
с другими автомобилями, но она
может реагировать и на другие ме‐
таллические объекты.

Вождение и управление автомобилем163
В следующих обстоятельствах сис‐
тема предупреждения о фронталь‐ ном столкновении может не обна‐
ружить движущееся впереди
транспортное средство, либо эф‐
фективность работы датчика мо‐
жет снизиться:
■ при движении по извилистой до‐ роге,
■ в условиях ограниченной види‐ мости из-за погодных условий,
например в тумане, во время до‐
ждя или снегопада,
■ если датчик закрыт наледью, снегом или грязью, а также в слу‐чае повреждения ветрового
стекла.Система облегчения
парковки
Система помощи при
парковке
Система помощи при парковке об‐
легчает парковку автомобиля пу‐
тем измерения расстояния от авто‐ мобиля до расположенных сзади
препятствий и подачи звуковых
сигналов. Однако это не в коей
мере не снимает с водителя ответ‐
ственность за маневрирование при постановке автомобиля на стоянку.
В состав системы входят четыреультразвуковых датчика парковки,
установленные в заднем бампере.
Если автомобиль оборудован пе‐
редней системой облегчения пар‐
ковки, то в ее состав входят еще
четыре дополнительных ультра‐
звуковых датчика парковки, уста‐
новленные в переднем бампере.
Индикатор r 3 96.
Включение
При включении передачи заднего
хода система включается автома‐
тически.

164Вождение и управление автомобилем
Кроме того, передний парковочныйрадар можно включить при движе‐
нии на малой скорости, нажав
кнопку r.
Горение светодиода в кнопке сис‐
темы помощи при парковке указы‐
вает на готовность системы к ра‐
боте.
При обнаружении препятствия по‐
дается звуковой сигнал. По мере
уменьшения расстояния до пре‐
пятствия частота повторения сиг‐
налов зуммера увеличивается.
Если расстояние менее 30 см, зум‐
мер звучит непрерывно.
Если в цикле зажигания один раз
нажать кнопку r, система облег‐
чения парковки спереди будет ав‐
томатически включаться всякий
раз при снижении скорости движе‐
ния автомобиля ниже определен‐
ного значения.
Отключение
Если необходимо выключить сис‐
тему, нажмите кнопку r.Светодиод в кнопке погаснет, а на
дисплее информационного центра водителя появится сообщение
Парктроник выкл .
Система выключается автоматиче‐ ски при определенной скорости.
Неисправности
В случае возникновения сбоя в ра‐
боте системы загорается r и на
дисплей информационного центра
водителя выводится сообщение.
Если в системе возникает неис‐
правность вследствие временно
действующих условий, например,
при обнаружении покрытых снегом
датчиков, то в информационном
центре водителя дополнительно
загорается индикатор r или вы‐
водится сообщение.
Информационные сообщения
3 106.Важные советы по работе с
системами помощи при
парковке9 Предупреждение
В определенных обстоятель‐
ствах различные отражающие
поверхности объектов или
одежды, а также внешние источ‐ ники шумов могут приводить к
сбоям в обнаружении препят‐ ствий системой.
Особое внимание следует обра‐
щать на низко расположенные
препятствия, которые могут по‐
вредить нижнюю часть бам‐
пера. Если такие препятствия
выходят из зоны обнаружения
датчиков во время приближения автомобиля, будет подан непре‐
рывный предупреждающий зву‐ ковой сигнал.

Вождение и управление автомобилем165Внимание
Рабочие характеристики дат‐
чика могут ухудшаться при по‐
крывании датчика, например,
льдом или снегом.
Рабочие характеристики систем
облегчения парковки могут
ухудшаться вследствие значи‐
тельной загрузки автомобиля.
Особые условия возникают,
если имеются более высокие
автомобили (например, внедо‐
рожники, минифургоны, крупно‐
габаритные фургоны). Опоз‐
навание объектов в верхней
части таких автомобилей не
обеспечивается.
Кроме того, система может не
обнаруживать объекты очень
малого сечения или изготовлен‐ ные из мягких материалов.
Система облегчения парковки
не позволяет избежать столкно‐ вения с объектами, которые на‐
ходятся вне дальности обнару‐ жения датчиков.
Примечание
Система помощи при парковке ав‐ томатически обнаруживает уста‐
новленное на заводе-изготови‐
теле тягово-сцепное устройство. Выключение происходит при под‐
стыковке разъема.
Датчик может обнаружить несу‐
ществующий объект (помехи в
виде эхо-сигналов), это вызвано внешними акустическими или ме‐
ханическими помехами.
Примечание
При раскладывании задней сис‐
тем перевозки грузов система по‐
мощи при парковке отключается.
Камера заднего вида
Камера заднего вида облегчает
управление автомобилем при дви‐
жении задним ходом, отображая на дисплее участок за автомобилем.
Передаваемое камерой изображе‐
ние отображается на цветном ин‐
формационном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков сис‐
темы упреждающей помощи
при парковке, например под
бампером или днищем кузова,
отображаться не будут.
Не двигайтесь задним ходом,
глядя только на информацион‐
ный дисплей. Прежде чем на‐
чать движение задним ходом,
необходимо осмотреть участок
за автомобилем и вокруг него.
Включение
Камера заднего вида включается автоматически при включении пе‐ редачи заднего хода.

166Вождение и управление автомобилем

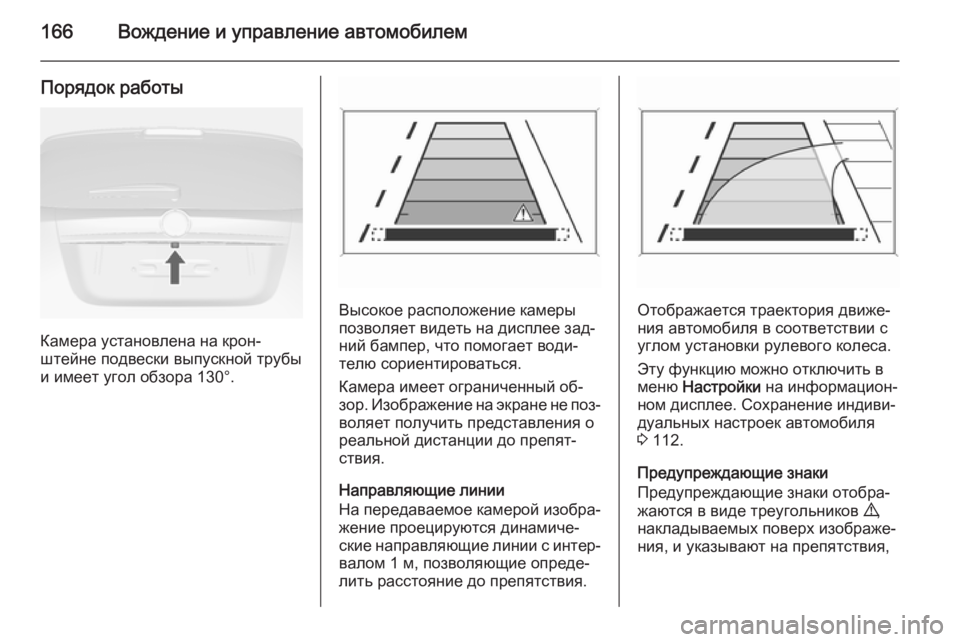

Порядок работы
Камера установлена на крон‐
штейне подвески выпускной трубы
и имеет угол обзора 130°.
Высокое расположение камеры
позволяет видеть на дисплее зад‐
ний бампер, что помогает води‐
телю сориентироваться.
Камера имеет ограниченный об‐ зор. Изображение на экране не поз‐
воляет получить представления о
реальной дистанции до препят‐
ствия.
Направляющие линии
На передаваемое камерой изобра‐ жение проецируются динамиче‐
ские направляющие линии с интер‐
валом 1 м, позволяющие опреде‐
лить расстояние до препятствия.Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.
Эту функцию можно отключить в
меню Настройки на информацион‐
ном дисплее. Сохранение индиви‐
дуальных настроек автомобиля 3 112.
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,

Вождение и управление автомобилем167
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.
Настройки дисплея
Яркость можно регулировать кноп‐
ками со стрелками вверх/вниз на
многофункциональной ручке.
Контрастность регулируется кноп‐
ками со стрелками влево/вправо на многофункциональной ручке.
Отключение
Камера отключается при достиже‐
нии определенной скорости движе‐ ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно
10 секунд.
Активировать или отключить ка‐
меру заднего вида можно в меню
Настройки информационного дис‐
плея. Сохранение индивидуаль‐
ных настроек 3 112.
Неисправности Сообщения о неисправностях вы‐
водятся в верхней строке инфор‐
мационного дисплея вместе со зна‐
ком 9.
Камера заднего вида не может функционировать должным об‐
разом в следующих условиях:
■ территория вокруг автомобиля плохо освещена,
■ в объектив камеры попадает сол‐
нечный свет или свет фар дру‐
гого автомобиля,
■ объектив камеры обледенел, за‐ бился снегом или грязью. Очи‐
стите объектив, промойте его во‐ дой и вытрите мягкой тканью,■ задняя дверь багажного отделе‐ ния закрыта неполностью,
■ задняя часть автомобиля была повреждена в результате ДТП,
■ наблюдаются резкие перепады температуры.
Помощник по дорожным
знакам
Порядок работы Система обнаружения дорожныхзнаков предназначена для обнару‐жения определенных дорожных
знаков при помощи камеры, распо‐ ложенной в передней части авто‐
мобиля, и отображения информа‐
ции о них на дисплее информа‐
ционного центра водителя.

168Вождение и управление автомобилем
Система позволяет обнаруживать
следующие дорожные знаки:
Ограничительные знаки и знаки,
запрещающие движение ■ ограничение скорости
■ обгон запрещен
■ окончание действия ограниче‐ ний скорости
■ окончание действия запрета на обгонДорожные знаки
Начало и окончание:
■ скоростная автомагистраль
■ федеральные автомагистрали ■ улица с пешеходным движениемЗнаки дополнительной информа‐ции ■ знаки дополнительной информа‐
ции к дорожным знакам
■ ограничение езды с прицепом
■ мокрая дорога
■ скользкая дорога
■ направление поворота
Знаки ограничения скорости дви‐
жения отображаются на дисплее информационного центра води‐
теля до тех пор, пока система не
обнаружит другой знак ограниче‐
ния скорости, знак конца зоны ог‐
раничения скорости или не истечет заданный интервал времени.
На дисплее могут отображаться
несколько знаков.
