OPEL MOKKA 2015.5 Betriebsanleitung (in German)

Fahren und Bedienung149

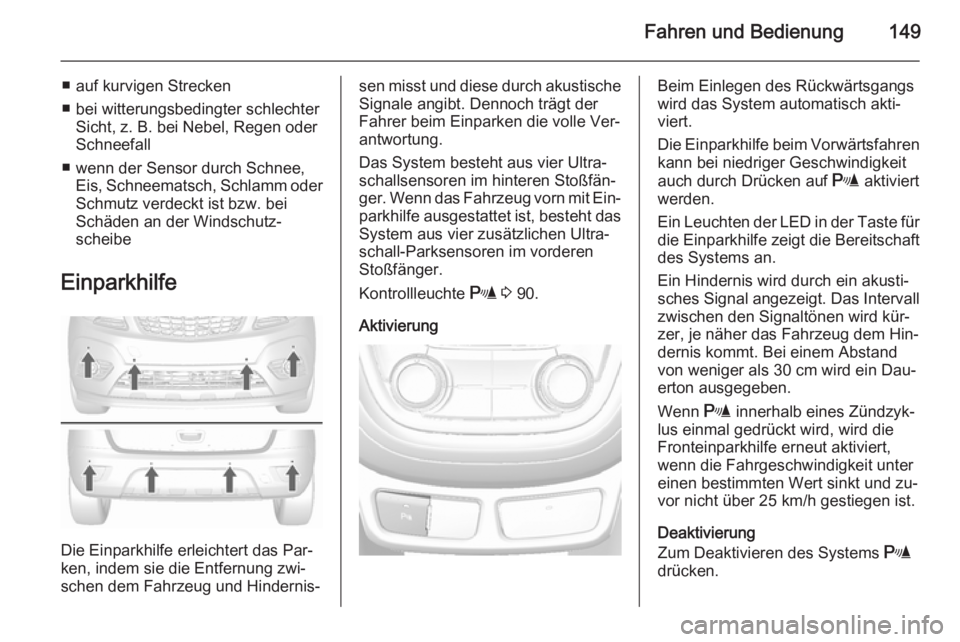

■ auf kurvigen Strecken
■ bei witterungsbedingter schlechter Sicht, z. B. bei Nebel, Regen oder
Schneefall
■ wenn der Sensor durch Schnee, Eis, Schneematsch, Schlamm oderSchmutz verdeckt ist bzw. bei
Schäden an der Windschutz‐
scheibe
Einparkhilfe
Die Einparkhilfe erleichtert das Par‐
ken, indem sie die Entfernung zwi‐
schen dem Fahrzeug und Hindernis‐
sen misst und diese durch akustische Signale angibt. Dennoch trägt der
Fahrer beim Einparken die volle Ver‐
antwortung.
Das System besteht aus vier Ultra‐
schallsensoren im hinteren Stoßfän‐
ger. Wenn das Fahrzeug vorn mit Ein‐
parkhilfe ausgestattet ist, besteht das System aus vier zusätzlichen Ultra‐
schall-Parksensoren im vorderen
Stoßfänger.
Kontrollleuchte r 3 90.
AktivierungBeim Einlegen des Rückwärtsgangs
wird das System automatisch akti‐
viert.
Die Einparkhilfe beim Vorwärtsfahren
kann bei niedriger Geschwindigkeit
auch durch Drücken auf r aktiviert
werden.
Ein Leuchten der LED in der Taste für die Einparkhilfe zeigt die Bereitschaft
des Systems an.
Ein Hindernis wird durch ein akusti‐
sches Signal angezeigt. Das Intervall
zwischen den Signaltönen wird kür‐
zer, je näher das Fahrzeug dem Hin‐
dernis kommt. Bei einem Abstand
von weniger als 30 cm wird ein Dau‐ erton ausgegeben.
Wenn r innerhalb eines Zündzyk‐
lus einmal gedrückt wird, wird die
Fronteinparkhilfe erneut aktiviert,
wenn die Fahrgeschwindigkeit unter
einen bestimmten Wert sinkt und zu‐
vor nicht über 25 km/h gestiegen ist.
Deaktivierung
Zum Deaktivieren des Systems r
drücken.

150Fahren und Bedienung

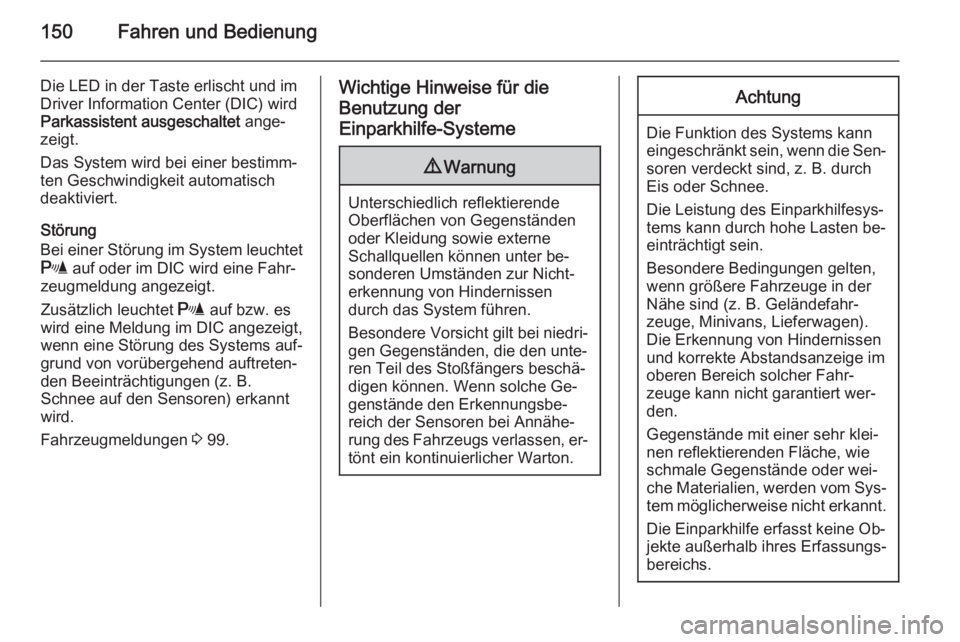

Die LED in der Taste erlischt und im
Driver Information Center (DIC) wird
Parkassistent ausgeschaltet ange‐
zeigt.
Das System wird bei einer bestimm‐
ten Geschwindigkeit automatisch
deaktiviert.
Störung
Bei einer Störung im System leuchtet r auf oder im DIC wird eine Fahr‐
zeugmeldung angezeigt.
Zusätzlich leuchtet r auf bzw. es
wird eine Meldung im DIC angezeigt,
wenn eine Störung des Systems auf‐
grund von vorübergehend auftreten‐
den Beeinträchtigungen (z. B.
Schnee auf den Sensoren) erkannt
wird.
Fahrzeugmeldungen 3 99.Wichtige Hinweise für die
Benutzung der
Einparkhilfe-Systeme9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter be‐
sonderen Umständen zur Nicht‐
erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können. Wenn solche Ge‐
genstände den Erkennungsbe‐
reich der Sensoren bei Annähe‐
rung des Fahrzeugs verlassen, er‐ tönt ein kontinuierlicher Warton.
Achtung
Die Funktion des Systems kanneingeschränkt sein, wenn die Sen‐
soren verdeckt sind, z. B. durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten be‐
einträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert wer‐
den.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder wei‐
che Materialien, werden vom Sys‐ tem möglicherweise nicht erkannt.
Die Einparkhilfe erfasst keine Ob‐
jekte außerhalb ihres Erfassungs‐
bereichs.

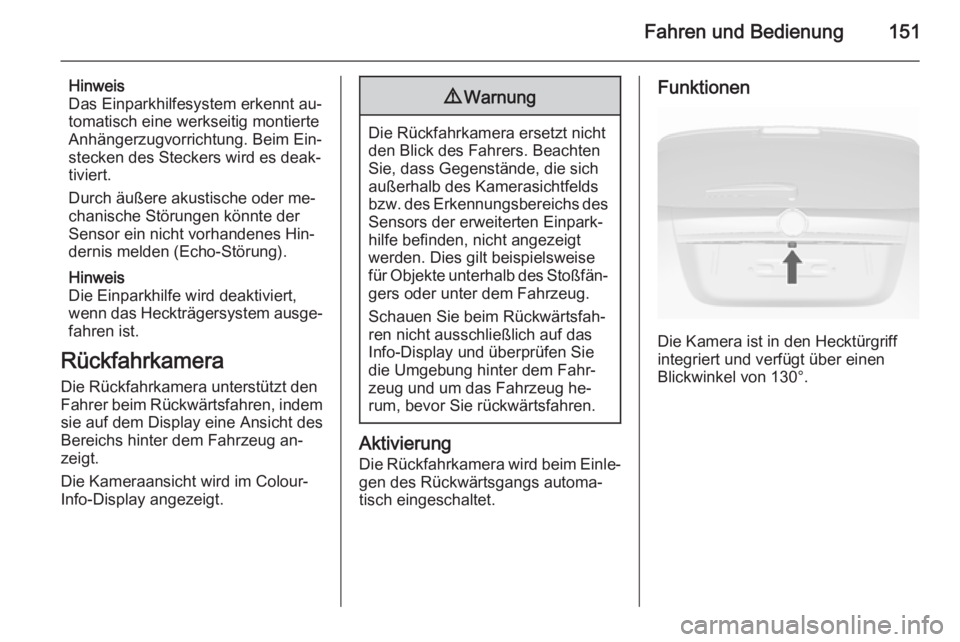

Fahren und Bedienung151
Hinweis
Das Einparkhilfesystem erkennt au‐ tomatisch eine werkseitig montierte
Anhängerzugvorrichtung. Beim Ein‐
stecken des Steckers wird es deak‐
tiviert.
Durch äußere akustische oder me‐
chanische Störungen könnte der
Sensor ein nicht vorhandenes Hin‐
dernis melden (Echo-Störung).
Hinweis
Die Einparkhilfe wird deaktiviert,
wenn das Heckträgersystem ausge‐ fahren ist.
Rückfahrkamera Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug an‐
zeigt.
Die Kameraansicht wird im Colour-
Info-Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug he‐
rum, bevor Sie rückwärtsfahren.
Aktivierung
Die Rückfahrkamera wird beim Einle‐ gen des Rückwärtsgangs automa‐
tisch eingeschaltet.
Funktionen
Die Kamera ist in den Hecktürgriff
integriert und verfügt über einen
Blickwinkel von 130°.

152Fahren und Bedienung

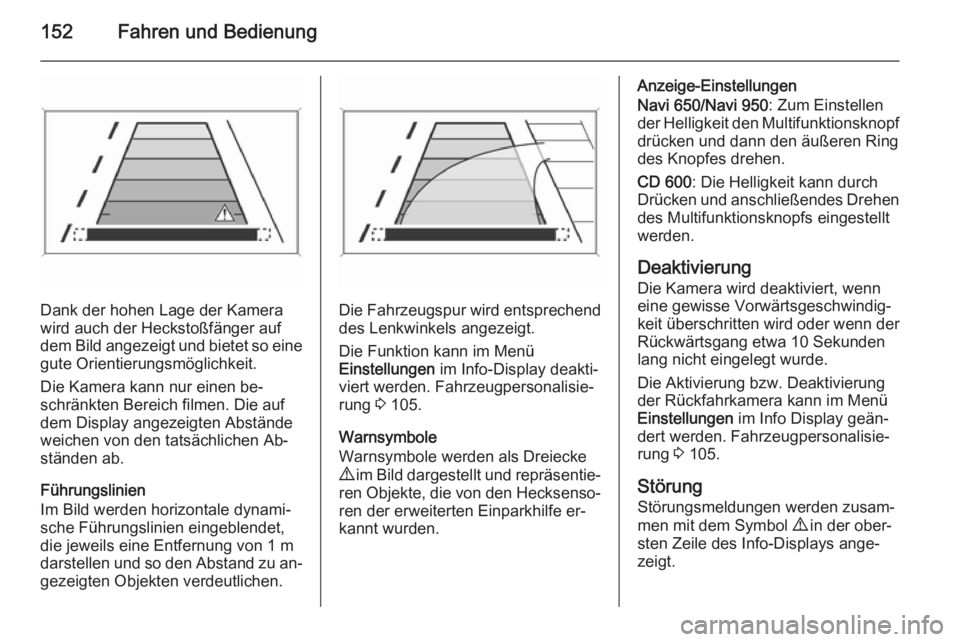

Dank der hohen Lage der Kamera
wird auch der Heckstoßfänger auf
dem Bild angezeigt und bietet so eine
gute Orientierungsmöglichkeit.
Die Kamera kann nur einen be‐
schränkten Bereich filmen. Die auf
dem Display angezeigten Abstände
weichen von den tatsächlichen Ab‐
ständen ab.
Führungslinien
Im Bild werden horizontale dynami‐
sche Führungslinien eingeblendet, die jeweils eine Entfernung von 1 m
darstellen und so den Abstand zu an‐ gezeigten Objekten verdeutlichen.Die Fahrzeugspur wird entsprechend des Lenkwinkels angezeigt.
Die Funktion kann im Menü
Einstellungen im Info-Display deakti‐
viert werden. Fahrzeugpersonalisie‐ rung 3 105.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐ ren der erweiterten Einparkhilfe er‐
kannt wurden.
Anzeige-Einstellungen
Navi 650/Navi 950 : Zum Einstellen
der Helligkeit den Multifunktionsknopf
drücken und dann den äußeren Ring
des Knopfes drehen.
CD 600 : Die Helligkeit kann durch
Drücken und anschließendes Drehen des Multifunktionsknopfs eingestellt
werden.
Deaktivierung
Die Kamera wird deaktiviert, wenn
eine gewisse Vorwärtsgeschwindig‐ keit überschritten wird oder wenn der
Rückwärtsgang etwa 10 Sekunden
lang nicht eingelegt wurde.
Die Aktivierung bzw. Deaktivierung
der Rückfahrkamera kann im Menü Einstellungen im Info Display geän‐
dert werden. Fahrzeugpersonalisie‐
rung 3 105.
Störung Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.

Fahren und Bedienung153

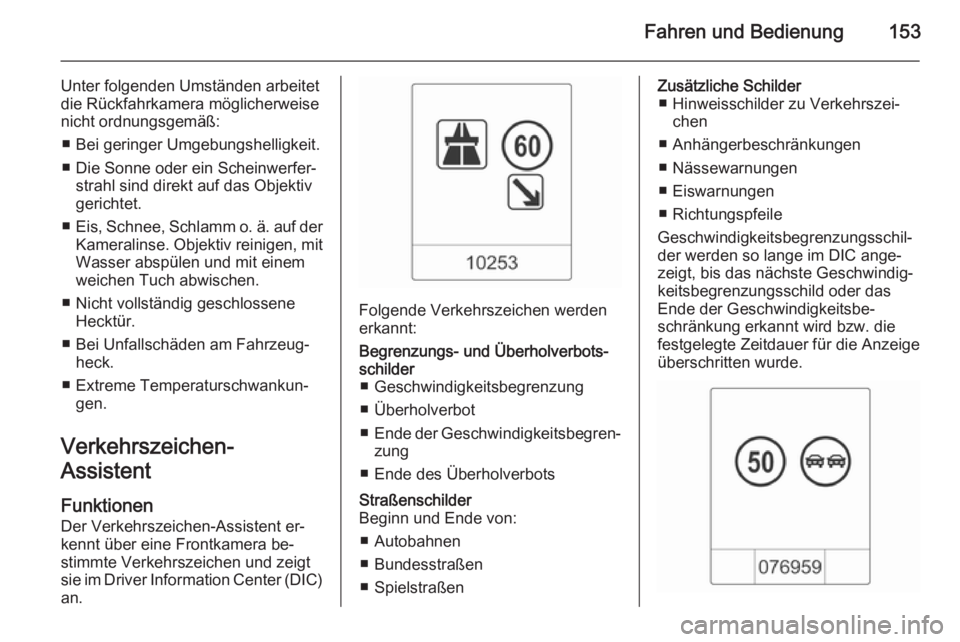

Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
■ Bei geringer Umgebungshelligkeit.
■ Die Sonne oder ein Scheinwerfer‐ strahl sind direkt auf das Objektiv
gerichtet.
■ Eis, Schnee, Schlamm o. ä. auf der
Kameralinse. Objektiv reinigen, mit Wasser abspülen und mit einem
weichen Tuch abwischen.
■ Nicht vollständig geschlossene Hecktür.
■ Bei Unfallschäden am Fahrzeug‐ heck.
■ Extreme Temperaturschwankun‐ gen.
Verkehrszeichen-
Assistent
Funktionen
Der Verkehrszeichen-Assistent er‐
kennt über eine Frontkamera be‐
stimmte Verkehrszeichen und zeigt
sie im Driver Information Center (DIC) an.
Folgende Verkehrszeichen werdenerkannt:
Begrenzungs- und Überholverbots‐schilder ■ Geschwindigkeitsbegrenzung
■ Überholverbot
■ Ende der Geschwindigkeitsbegren‐
zung
■ Ende des ÜberholverbotsStraßenschilder
Beginn und Ende von:
■ Autobahnen
■ Bundesstraßen
■ SpielstraßenZusätzliche Schilder ■ Hinweisschilder zu Verkehrszei‐ chen
■ Anhängerbeschränkungen
■ Nässewarnungen
■ Eiswarnungen
■ Richtungspfeile
Geschwindigkeitsbegrenzungsschil‐ der werden so lange im DIC ange‐
zeigt, bis das nächste Geschwindig‐
keitsbegrenzungsschild oder das
Ende der Geschwindigkeitsbe‐
schränkung erkannt wird bzw. die
festgelegte Zeitdauer für die Anzeige
überschritten wurde.

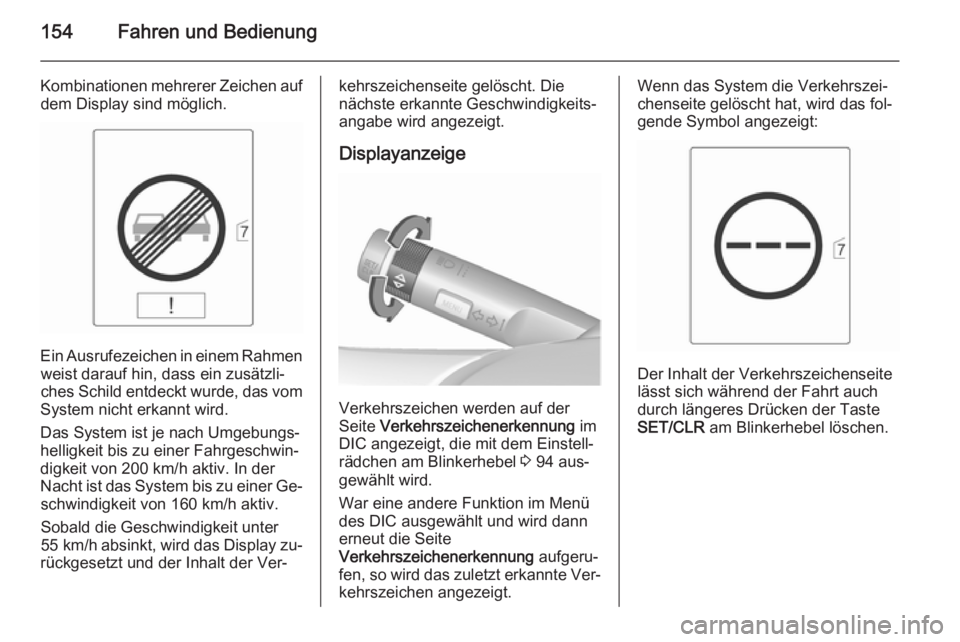

154Fahren und Bedienung
Kombinationen mehrerer Zeichen aufdem Display sind möglich.
Ein Ausrufezeichen in einem Rahmenweist darauf hin, dass ein zusätzli‐
ches Schild entdeckt wurde, das vom
System nicht erkannt wird.
Das System ist je nach Umgebungs‐
helligkeit bis zu einer Fahrgeschwin‐ digkeit von 200 km/h aktiv. In der
Nacht ist das System bis zu einer Ge‐ schwindigkeit von 160 km/h aktiv.
Sobald die Geschwindigkeit unter
55 km/h absinkt, wird das Display zu‐
rückgesetzt und der Inhalt der Ver‐
kehrszeichenseite gelöscht. Die
nächste erkannte Geschwindigkeits‐
angabe wird angezeigt.
Displayanzeige
Verkehrszeichen werden auf der
Seite Verkehrszeichenerkennung im
DIC angezeigt, die mit dem Einstell‐ rädchen am Blinkerhebel 3 94 aus‐
gewählt wird.
War eine andere Funktion im Menü
des DIC ausgewählt und wird dann
erneut die Seite
Verkehrszeichenerkennung aufgeru‐
fen, so wird das zuletzt erkannte Ver‐ kehrszeichen angezeigt.
Wenn das System die Verkehrszei‐
chenseite gelöscht hat, wird das fol‐
gende Symbol angezeigt:
Der Inhalt der Verkehrszeichenseite
lässt sich während der Fahrt auch
durch längeres Drücken der Taste
SET/CLR am Blinkerhebel löschen.

Fahren und Bedienung155

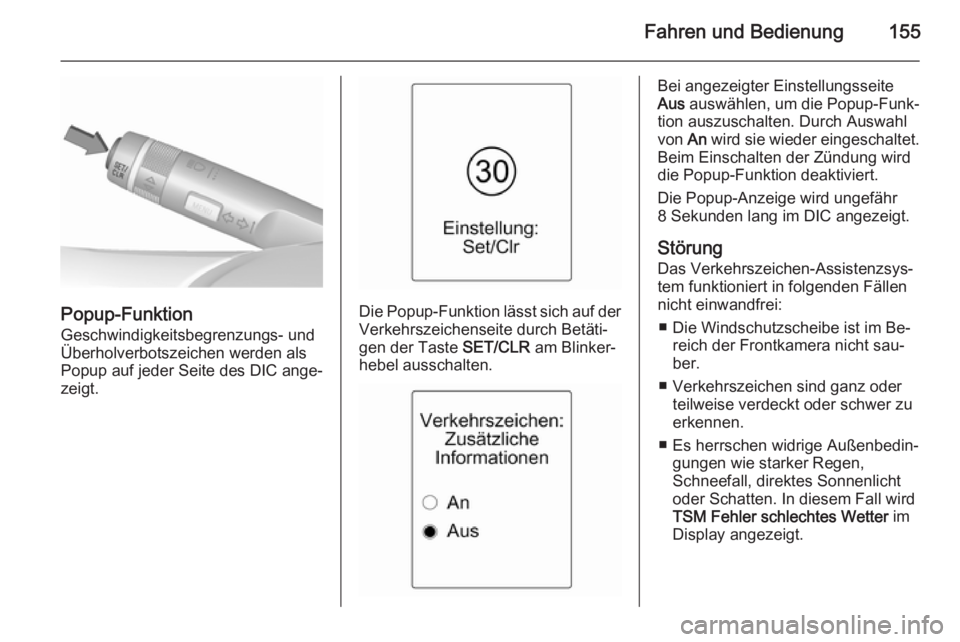

Popup-Funktion
Geschwindigkeitsbegrenzungs- und
Überholverbotszeichen werden als
Popup auf jeder Seite des DIC ange‐
zeigt.Die Popup-Funktion lässt sich auf der Verkehrszeichenseite durch Betäti‐
gen der Taste SET/CLR am Blinker‐
hebel ausschalten.
Bei angezeigter Einstellungsseite
Aus auswählen, um die Popup-Funk‐
tion auszuschalten. Durch Auswahl
von An wird sie wieder eingeschaltet.
Beim Einschalten der Zündung wird
die Popup-Funktion deaktiviert.
Die Popup-Anzeige wird ungefähr
8 Sekunden lang im DIC angezeigt.
Störung
Das Verkehrszeichen-Assistenzsys‐
tem funktioniert in folgenden Fällen
nicht einwandfrei:
■ Die Windschutzscheibe ist im Be‐ reich der Frontkamera nicht sau‐
ber.
■ Verkehrszeichen sind ganz oder teilweise verdeckt oder schwer zu
erkennen.
■ Es herrschen widrige Außenbedin‐ gungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten. In diesem Fall wird
TSM Fehler schlechtes Wetter im
Display angezeigt.

156Fahren und Bedienung

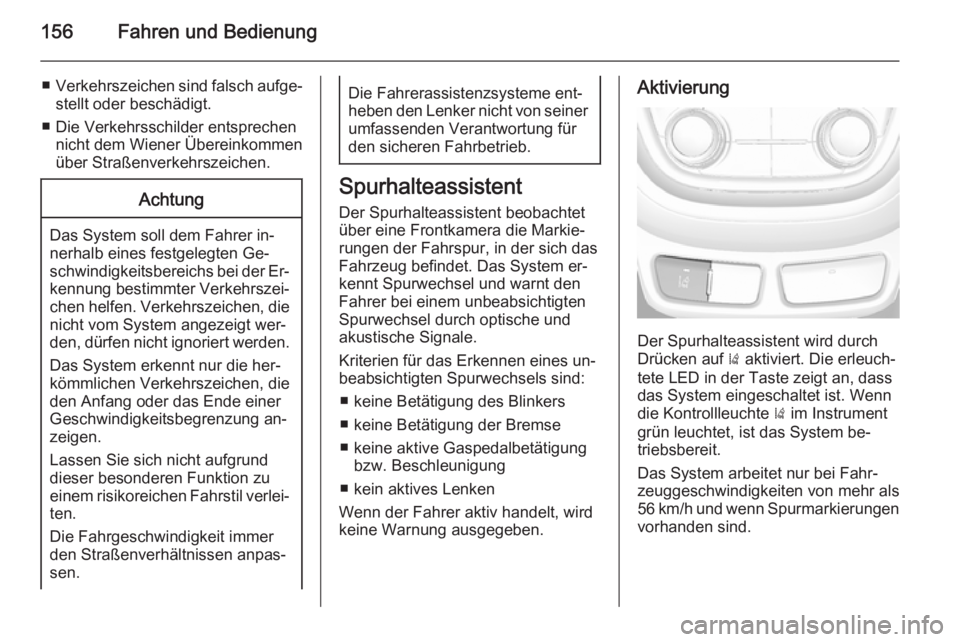

■Verkehrszeichen sind falsch aufge‐
stellt oder beschädigt.
■ Die Verkehrsschilder entsprechen nicht dem Wiener Übereinkommen
über Straßenverkehrszeichen.Achtung
Das System soll dem Fahrer in‐
nerhalb eines festgelegten Ge‐
schwindigkeitsbereichs bei der Er‐ kennung bestimmter Verkehrszei‐
chen helfen. Verkehrszeichen, die nicht vom System angezeigt wer‐
den, dürfen nicht ignoriert werden.
Das System erkennt nur die her‐ kömmlichen Verkehrszeichen, die
den Anfang oder das Ende einer
Geschwindigkeitsbegrenzung an‐
zeigen.
Lassen Sie sich nicht aufgrund
dieser besonderen Funktion zu
einem risikoreichen Fahrstil verlei‐ ten.
Die Fahrgeschwindigkeit immer
den Straßenverhältnissen anpas‐
sen.
Die Fahrerassistenzsysteme ent‐
heben den Lenker nicht von seiner
umfassenden Verantwortung für
den sicheren Fahrbetrieb.
Spurhalteassistent
Der Spurhalteassistent beobachtet
über eine Frontkamera die Markie‐
rungen der Fahrspur, in der sich das
Fahrzeug befindet. Das System er‐
kennt Spurwechsel und warnt den
Fahrer bei einem unbeabsichtigten
Spurwechsel durch optische und
akustische Signale.
Kriterien für das Erkennen eines un‐
beabsichtigten Spurwechsels sind:
■ keine Betätigung des Blinkers
■ keine Betätigung der Bremse
■ keine aktive Gaspedalbetätigung bzw. Beschleunigung
■ kein aktives Lenken
Wenn der Fahrer aktiv handelt, wird
keine Warnung ausgegeben.
Aktivierung
Der Spurhalteassistent wird durch
Drücken auf ) aktiviert. Die erleuch‐
tete LED in der Taste zeigt an, dass
das System eingeschaltet ist. Wenn
die Kontrollleuchte ) im Instrument
grün leuchtet, ist das System be‐
triebsbereit.
Das System arbeitet nur bei Fahr‐
zeuggeschwindigkeiten von mehr als
56 km/h und wenn Spurmarkierungen
vorhanden sind.

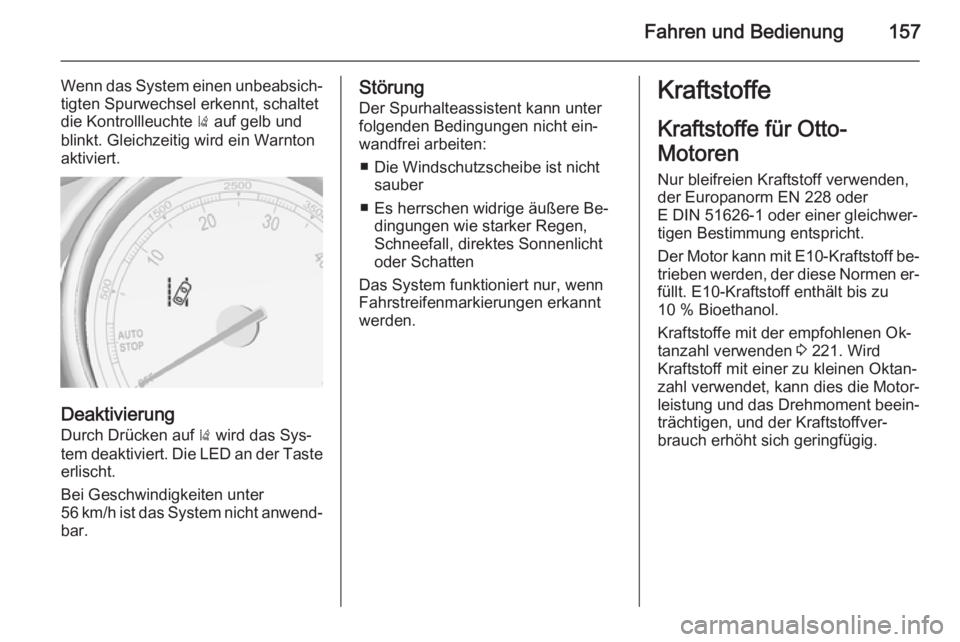

Fahren und Bedienung157
Wenn das System einen unbeabsich‐
tigten Spurwechsel erkennt, schaltet
die Kontrollleuchte ) auf gelb und
blinkt. Gleichzeitig wird ein Warnton
aktiviert.
Deaktivierung
Durch Drücken auf ) wird das Sys‐
tem deaktiviert. Die LED an der Taste erlischt.
Bei Geschwindigkeiten unter
56 km/h ist das System nicht anwend‐ bar.
Störung
Der Spurhalteassistent kann unter
folgenden Bedingungen nicht ein‐
wandfrei arbeiten:
■ Die Windschutzscheibe ist nicht sauber
■ Es herrschen widrige äußere Be‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten
Das System funktioniert nur, wenn
Fahrstreifenmarkierungen erkannt
werden.Kraftstoffe
Kraftstoffe für Otto-
Motoren
Nur bleifreien Kraftstoff verwenden, der Europanorm EN 228 oder
E DIN 51626-1 oder einer gleichwer‐
tigen Bestimmung entspricht.
Der Motor kann mit E10-Kraftstoff be‐
trieben werden, der diese Normen er‐ füllt. E10-Kraftstoff enthält bis zu
10 % Bioethanol.
Kraftstoffe mit der empfohlenen Ok‐
tanzahl verwenden 3 221. Wird
Kraftstoff mit einer zu kleinen Oktan‐ zahl verwendet, kann dies die Motor‐
leistung und das Drehmoment beein‐
trächtigen, und der Kraftstoffver‐
brauch erhöht sich geringfügig.

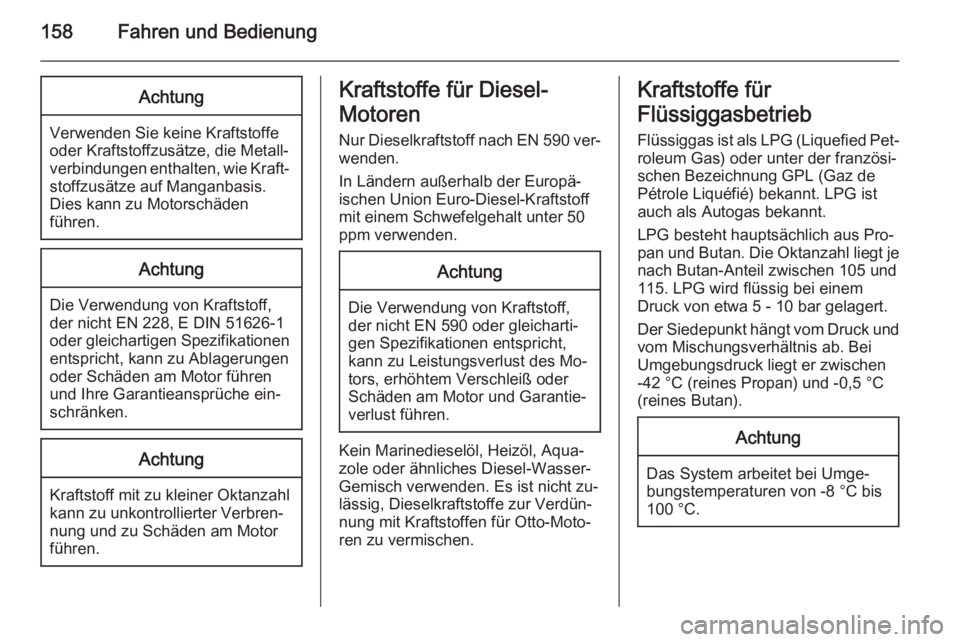

158Fahren und BedienungAchtung
Verwenden Sie keine Kraftstoffe
oder Kraftstoffzusätze, die Metall‐
verbindungen enthalten, wie Kraft‐ stoffzusätze auf Manganbasis.
Dies kann zu Motorschäden
führen.
Achtung
Die Verwendung von Kraftstoff,
der nicht EN 228, E DIN 51626-1
oder gleichartigen Spezifikationen entspricht, kann zu Ablagerungen
oder Schäden am Motor führen
und Ihre Garantieansprüche ein‐
schränken.
Achtung
Kraftstoff mit zu kleiner Oktanzahl
kann zu unkontrollierter Verbren‐
nung und zu Schäden am Motor
führen.
Kraftstoffe für Diesel-
Motoren
Nur Dieselkraftstoff nach EN 590 ver‐
wenden.
In Ländern außerhalb der Europä‐
ischen Union Euro-Diesel-Kraftstoff
mit einem Schwefelgehalt unter 50
ppm verwenden.Achtung
Die Verwendung von Kraftstoff,
der nicht EN 590 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Leistungsverlust des Mo‐
tors, erhöhtem Verschleiß oder
Schäden am Motor und Garantie‐
verlust führen.
Kein Marinedieselöl, Heizöl, Aqua‐
zole oder ähnliches Diesel-Wasser-
Gemisch verwenden. Es ist nicht zu‐
lässig, Dieselkraftstoffe zur Verdün‐
nung mit Kraftstoffen für Otto-Moto‐
ren zu vermischen.
Kraftstoffe für
Flüssiggasbetrieb Flüssiggas ist als LPG (Liquefied Pet‐
roleum Gas) oder unter der französi‐
schen Bezeichnung GPL (Gaz de
Pétrole Liquéfié) bekannt. LPG ist
auch als Autogas bekannt.
LPG besteht hauptsächlich aus Pro‐
pan und Butan. Die Oktanzahl liegt je nach Butan-Anteil zwischen 105 und
115. LPG wird flüssig bei einem
Druck von etwa 5 - 10 bar gelagert.
Der Siedepunkt hängt vom Druck und vom Mischungsverhältnis ab. Bei
Umgebungsdruck liegt er zwischen
-42 °C (reines Propan) und -0,5 °C
(reines Butan).Achtung
Das System arbeitet bei Umge‐
bungstemperaturen von -8 °C bis 100 °C.
