Verzorging van de auto189
Druk op MENU om Informatie- menu
voertuig te selecteren X.
Draai aan het stelwiel om het ban‐
denspanningscontrolesysteem te se‐ lecteren.
De systeemstatus en bandenspan‐
ningswaarschuwingen herkent u aan een bericht waarbij de desbetreffende
band knippert op het DIC.
Bij het detecteren van een te lage
bandenspanning brandt het controle‐
lampje w 3 89.
Als w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐
waarden 3 221.
Als
w 60-90 seconden knippert en
daarna continu wordt verlicht, is er
een fout in het systeem. De hulp van
een werkplaats inroepen.
Na het op spanning brengen moet u
wellicht een stukje rijden om de ban‐
denspanningswaarden op het DIC bij
te werken. Hierbij kan w oplichten.
Als w bij lagere temperaturen oplicht
en na een stukje rijden dooft, kan dit duiden op een te lage bandenspan‐
ning. Bandenspanning controleren.
Boordinformatie 3 97.
Schakel het contact uit wanneer de
bandenspanning verhoogd of ver‐
laagd moet worden.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
voortdurend.
Een tijdelijk reservewiel is niet uitge‐
rust met spanningssensoren. Het bandenspanningscontrolesysteem
werkt niet op deze wielen. De contro‐
lelamp w brandt. Voor de overige drie
wielen blijft het systeem werken.

190Verzorging van de auto
Gebruik van in de handel verkrijgbarevloeibare bandenreparatiesets kan
de werking van het systeem nadelig
beïnvloeden. Gebruik bij voorkeur
door de fabriek goedgekeurde repa‐
ratiesets.
Externe zendinstallaties met een
hoog vermogen kunnen storingen in
het bandenspanningscontrolesys‐
teem tot gevolg hebben.
Elke keer bij het verwisselen van de
banden moeten de sensoren van het
bandenspanningscontrolesysteem
worden gedemonteerd en onderhou‐
den. Bij opgeschroefde sensoren;
vervang het ventielelement en de
keerring. Bij opgeklikte sensor; ver‐
vang de complete ventielsteel.
Status belading van auto
Pas de bandenspanning volgens de
informatie op het etiket van de band
of in de tabel bandenspanningswaar‐ den aan op de belading van de auto
3 221 en selecteer de betreffende in‐
stelling in het menu
Bandenbelasting op het DIC,
Informatie- menu voertuig 3 92.
Selecteer:
■ Licht voor een comfortabele span‐
ning tot 3 inzittenden
■ Eco voor een Eco-spanning tot
3 inzittenden
■ Max voor volledige belading
TPMS-sensoren koppelen
Elke TPMS-sensor heeft een unieke
identificatiecode. De identificatiecode moet aan de positie van een nieuwe
band/nieuw wiel worden gekoppeld
nadat de banden zijn geroteerd of alle
wielen zijn verwisseld en als een of
meer TPMS-sensoren zijn vervan‐
gen. De TPMS-sensoren moeten ook
worden gekoppeld na het vervangen
van een reserveband door een regu‐
liere band met de TPMS-sensor.
Bij de volgende contactcyclus moeten
de storingslamp en het waarschu‐
wingsbericht doven/verdwijnen. De
sensoren worden met een TPMS-in‐
leergereedschap in de volgende volg‐
orde gekoppeld aan de band-/wielpo‐
sities: voorband linkerzijde, voorband rechterzijde, achterband rechterzijdeen achterband linkerzijde.
Raadpleeg uw werkplaats voor on‐
derhoud of voor het aanschaffen van
een inleergereedschap. U hebt
twee minuten voor het koppelen van de positie van het/de eerste band/wiel
en vijf minuten voor het koppelen van
de posities van alle banden/wielen.
Bij het overschrijden van deze tijd
stopt het koppelen en moet u opnieuw beginnen.
Koppel de TPMS-sensoren als volgt: 1. Schakel de handrem in; op auto's
met automatische versnellings‐
bak zet u de keuzehendel op P.
2. Schakel het contact in.

Verzorging van de auto191
3.Druk op MENU op de richtingaan‐
wijzerhendel om Informatiemenu
voertuig op het DIC te selecteren.
4. Draai het stelwieltje om naar het bandenspanningsmenu te schui‐
ven.
5. Druk op de knop SET/CLR om het
koppelen van de sensoren te star‐ ten. Er moet een bericht met een
vraag om acceptatie van het pro‐
ces verschijnen.
6. Druk nogmaals op de knop SET/CLR om de selectie te be‐
vestigen. De claxon piept twee
keer om aan te geven dat de ont‐
vanger in de inleermodus staat.
7. Begin met de voorband aan de lin‐
kerzijde.
8. Zet de inleertool bij het ventiel te‐ gen de wang van de band. Druk
daarna op de knop om de TPMS-
sensor te activeren. De claxon
piept ter bevestiging dat de sen‐
soridentificatiecode aan de positie
van deze band en dit wiel is ge‐
koppeld.9. Ga verder met de voorband rechts
en herhaal de procedure zoals be‐
schreven in stap 8.
10. Ga verder met de achterband rechts en herhaal de procedure
zoals beschreven in stap 8.
11. Ga verder met de achterband linksachter en herhaal de proce‐
dure zoals beschreven in stap 8.
De claxon klinkt twee keer ter aan‐
duiding dat de sensoridentificatie‐ code aan de achterband bestuur‐
derszijde is gekoppeld en dat de
procedure voor het koppelen van
de sensoren van het TPMS afge‐
sloten is.
12. Schakel het contact uit.
13. Breng alle vier banden op de aan‐
bevolen bandenspanning zoals
aangegeven op de sticker voor
bandenspanning.
14. Zorg dat de bandenlaadstatus volgens de geselecteerde span‐
ning is ingesteld 3 92.Afhankelijkheid van
temperatuur De bandenspanning hangt af van detemperatuur van de band. Onderweg
lopen de temperatuur en de spanning
van de band op.
De bandenspanningswaarde die u op het DIC ziet, is de daadwerkelijke
bandenspanning. Daarom is het be‐
langrijk de bandenspanning bij koude
banden te controleren.
ProfieldiepteRegelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte
van 2–3 mm (4 mm voor winterban‐ den) is bereikt.
Omwille van de veiligheid wordt het
aanbevolen dat de profieldiepte van de banden op één as onderling niet
meer dan 2 mm verschilt.

192Verzorging van de auto

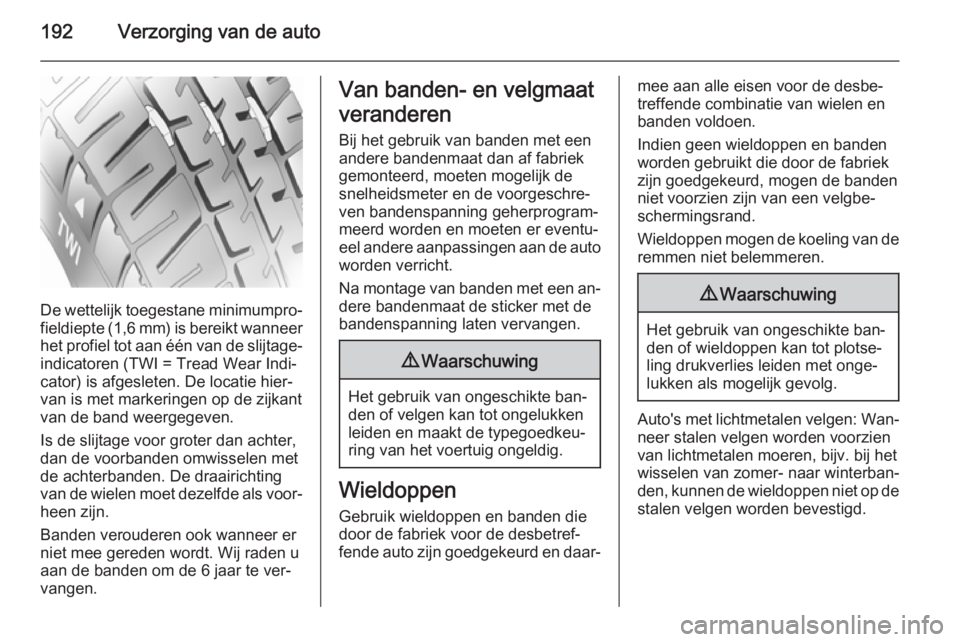

De wettelijk toegestane minimumpro‐
fieldiepte (1,6 mm) is bereikt wanneer het profiel tot aan één van de slijtage- indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De locatie hier‐ van is met markeringen op de zijkant
van de band weergegeven.
Is de slijtage voor groter dan achter,
dan de voorbanden omwisselen met
de achterbanden. De draairichting
van de wielen moet dezelfde als voor‐
heen zijn.
Banden verouderen ook wanneer er
niet mee gereden wordt. Wij raden u
aan de banden om de 6 jaar te ver‐ vangen.
Van banden- en velgmaat
veranderen Bij het gebruik van banden met een
andere bandenmaat dan af fabriek
gemonteerd, moeten mogelijk de
snelheidsmeter en de voorgeschre‐
ven bandenspanning geherprogram‐
meerd worden en moeten er eventu‐
eel andere aanpassingen aan de auto worden verricht.
Na montage van banden met een an‐ dere bandenmaat de sticker met de
bandenspanning laten vervangen.9 Waarschuwing
Het gebruik van ongeschikte ban‐
den of velgen kan tot ongelukken
leiden en maakt de typegoedkeu‐
ring van het voertuig ongeldig.
Wieldoppen
Gebruik wieldoppen en banden die
door de fabriek voor de desbetref‐
fende auto zijn goedgekeurd en daar‐
mee aan alle eisen voor de desbe‐
treffende combinatie van wielen en
banden voldoen.
Indien geen wieldoppen en banden
worden gebruikt die door de fabriek
zijn goedgekeurd, mogen de banden
niet voorzien zijn van een velgbe‐
schermingsrand.
Wieldoppen mogen de koeling van de remmen niet belemmeren.9 Waarschuwing
Het gebruik van ongeschikte ban‐
den of wieldoppen kan tot plotse‐
ling drukverlies leiden met onge‐
lukken als mogelijk gevolg.
Auto's met lichtmetalen velgen: Wan‐
neer stalen velgen worden voorzien
van lichtmetalen moeren, bijv. bij het
wisselen van zomer- naar winterban‐
den, kunnen de wieldoppen niet op de stalen velgen worden bevestigd.

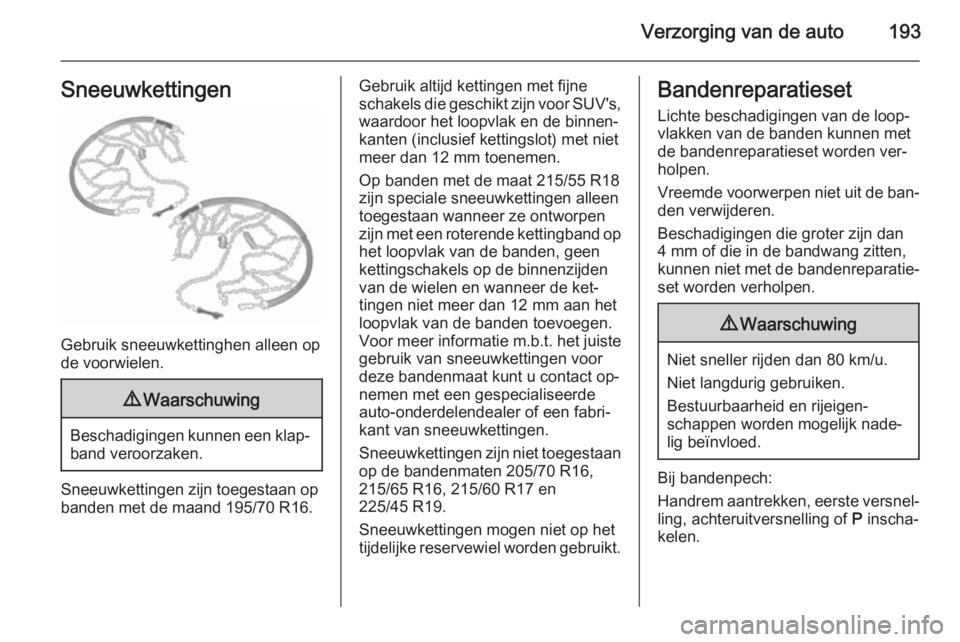

Verzorging van de auto193Sneeuwkettingen
Gebruik sneeuwkettinghen alleen op
de voorwielen.
9 Waarschuwing
Beschadigingen kunnen een klap‐
band veroorzaken.
Sneeuwkettingen zijn toegestaan op
banden met de maand 195/70 R16.
Gebruik altijd kettingen met fijne
schakels die geschikt zijn voor SUV's,
waardoor het loopvlak en de binnen‐
kanten (inclusief kettingslot) met niet
meer dan 12 mm toenemen.
Op banden met de maat 215/55 R18
zijn speciale sneeuwkettingen alleen
toegestaan wanneer ze ontworpen
zijn met een roterende kettingband op het loopvlak van de banden, geen
kettingschakels op de binnenzijden
van de wielen en wanneer de ket‐
tingen niet meer dan 12 mm aan het
loopvlak van de banden toevoegen.
Voor meer informatie m.b.t. het juiste
gebruik van sneeuwkettingen voor
deze bandenmaat kunt u contact op‐
nemen met een gespecialiseerde
auto-onderdelendealer of een fabri‐
kant van sneeuwkettingen.
Sneeuwkettingen zijn niet toegestaan op de bandenmaten 205/70 R16,
215/65 R16, 215/60 R17 en
225/45 R19.
Sneeuwkettingen mogen niet op het
tijdelijke reservewiel worden gebruikt.Bandenreparatieset
Lichte beschadigingen van de loop‐
vlakken van de banden kunnen met
de bandenreparatieset worden ver‐
holpen.
Vreemde voorwerpen niet uit de ban‐
den verwijderen.
Beschadigingen die groter zijn dan
4 mm of die in de bandwang zitten,
kunnen niet met de bandenreparatie‐
set worden verholpen.9 Waarschuwing
Niet sneller rijden dan 80 km/u.
Niet langdurig gebruiken.
Bestuurbaarheid en rijeigen‐
schappen worden mogelijk nade‐
lig beïnvloed.
Bij bandenpech:
Handrem aantrekken, eerste versnel‐ ling, achteruitversnelling of P inscha‐
kelen.

194Verzorging van de auto
De bandenreparatieset is rechts ach‐
terin ondergebracht.
1. Haal de bandenreparatieset uit het opbergvak.
2. Verwijder de compressor.
3. Verwijder de aansluitkabel (1) en de luchtslang (2) uit de opberg‐
vakken aan de onderkant van de
compressor.
4. Schroef de compressorluchtslang
op de koppeling van de fles af‐
dichtmiddel.
5. Zet de fles afdichtmiddel in de houder op de compressor.
Plaats de compressor dichtbij de band, zodanig dat de fles afdicht‐
middel rechtop staat.

Verzorging van de auto195

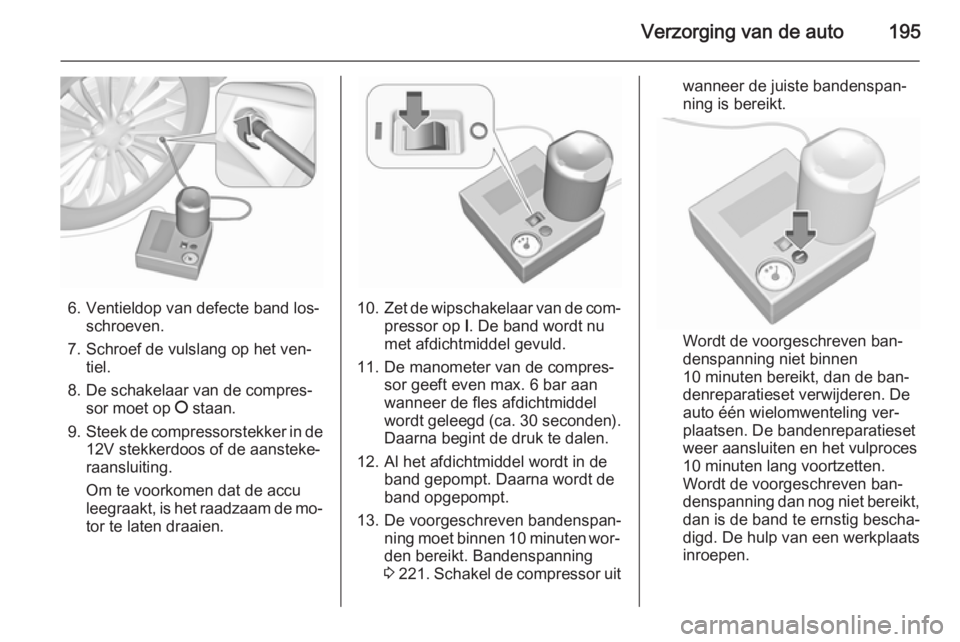

6. Ventieldop van defecte band los‐schroeven.
7. Schroef de vulslang op het ven‐ tiel.
8. De schakelaar van de compres‐ sor moet op J staan.
9. Steek de compressorstekker in de
12V stekkerdoos of de aansteke‐
raansluiting.
Om te voorkomen dat de accu
leegraakt, is het raadzaam de mo‐
tor te laten draaien.10. Zet de wipschakelaar van de com‐
pressor op I. De band wordt nu
met afdichtmiddel gevuld.
11. De manometer van de compres‐ sor geeft even max. 6 bar aan
wanneer de fles afdichtmiddel
wordt geleegd (ca. 30 seconden).
Daarna begint de druk te dalen.
12. Al het afdichtmiddel wordt in de band gepompt. Daarna wordt de
band opgepompt.
13. De voorgeschreven bandenspan‐ ning moet binnen 10 minuten wor‐
den bereikt. Bandenspanning
3 221 . Schakel de compressor uit
wanneer de juiste bandenspan‐
ning is bereikt.
Wordt de voorgeschreven ban‐
denspanning niet binnen
10 minuten bereikt, dan de ban‐
denreparatieset verwijderen. De
auto één wielomwenteling ver‐
plaatsen. De bandenreparatieset
weer aansluiten en het vulproces
10 minuten lang voortzetten.
Wordt de voorgeschreven ban‐
denspanning dan nog niet bereikt,
dan is de band te ernstig bescha‐ digd. De hulp van een werkplaats
inroepen.

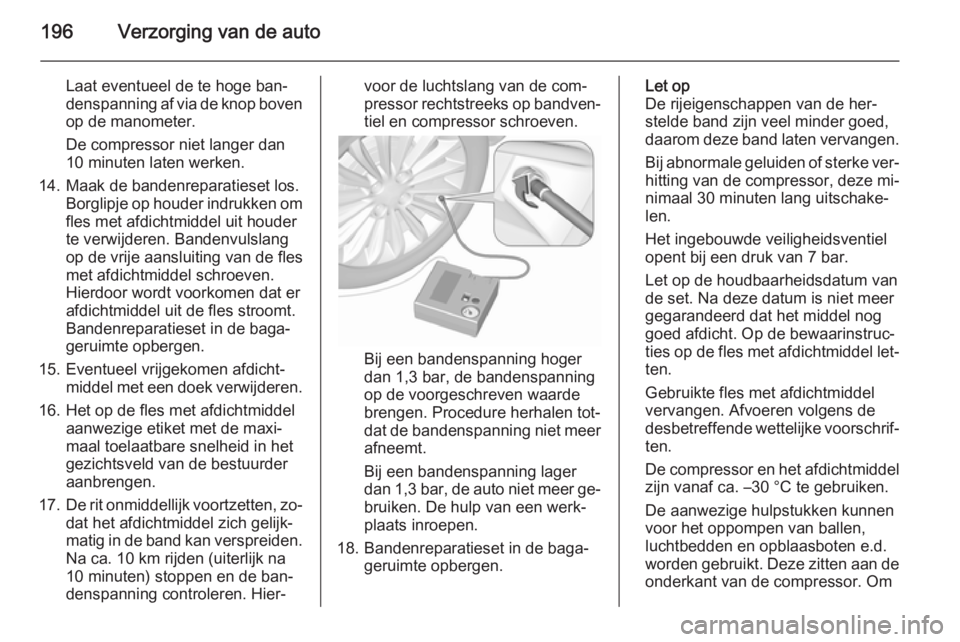

196Verzorging van de auto
Laat eventueel de te hoge ban‐
denspanning af via de knop boven op de manometer.
De compressor niet langer dan
10 minuten laten werken.
14. Maak de bandenreparatieset los. Borglipje op houder indrukken om
fles met afdichtmiddel uit houder
te verwijderen. Bandenvulslang
op de vrije aansluiting van de fles
met afdichtmiddel schroeven.
Hierdoor wordt voorkomen dat er
afdichtmiddel uit de fles stroomt.
Bandenreparatieset in de baga‐
geruimte opbergen.
15. Eventueel vrijgekomen afdicht‐ middel met een doek verwijderen.
16. Het op de fles met afdichtmiddel aanwezige etiket met de maxi‐
maal toelaatbare snelheid in het
gezichtsveld van de bestuurder
aanbrengen.
17. De rit onmiddellijk voortzetten, zo‐
dat het afdichtmiddel zich gelijk‐
matig in de band kan verspreiden. Na ca. 10 km rijden (uiterlijk na
10 minuten) stoppen en de ban‐
denspanning controleren. Hier‐voor de luchtslang van de com‐
pressor rechtstreeks op bandven‐ tiel en compressor schroeven.
Bij een bandenspanning hoger
dan 1,3 bar, de bandenspanning
op de voorgeschreven waarde
brengen. Procedure herhalen tot‐ dat de bandenspanning niet meer
afneemt.
Bij een bandenspanning lager
dan 1,3 bar, de auto niet meer ge‐ bruiken. De hulp van een werk‐
plaats inroepen.
18. Bandenreparatieset in de baga‐ geruimte opbergen.
Let op
De rijeigenschappen van de her‐
stelde band zijn veel minder goed,
daarom deze band laten vervangen.
Bij abnormale geluiden of sterke ver‐
hitting van de compressor, deze mi‐
nimaal 30 minuten lang uitschake‐ len.
Het ingebouwde veiligheidsventiel
opent bij een druk van 7 bar.
Let op de houdbaarheidsdatum van
de set. Na deze datum is niet meer
gegarandeerd dat het middel nog
goed afdicht. Op de bewaarinstruc‐
ties op de fles met afdichtmiddel let‐
ten.
Gebruikte fles met afdichtmiddel
vervangen. Afvoeren volgens de
desbetreffende wettelijke voorschrif‐ ten.
De compressor en het afdichtmiddel zijn vanaf ca. –30 °C te gebruiken.
De aanwezige hulpstukken kunnen voor het oppompen van ballen,luchtbedden en opblaasboten e.d.
worden gebruikt. Deze zitten aan de onderkant van de compressor. Om

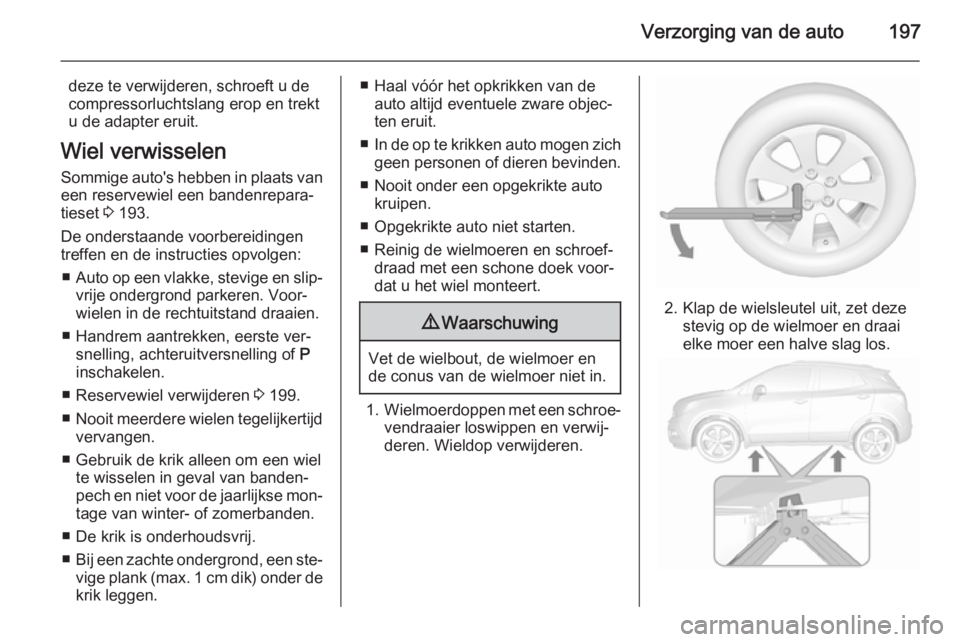

Verzorging van de auto197
deze te verwijderen, schroeft u de
compressorluchtslang erop en trekt
u de adapter eruit.
Wiel verwisselen Sommige auto's hebben in plaats van
een reservewiel een bandenrepara‐
tieset 3 193.
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
■ Auto op een vlakke, stevige en slip‐
vrije ondergrond parkeren. Voor‐
wielen in de rechtuitstand draaien.
■ Handrem aantrekken, eerste ver‐ snelling, achteruitversnelling of P
inschakelen.
■ Reservewiel verwijderen 3 199.
■ Nooit meerdere wielen tegelijkertijd
vervangen.
■ Gebruik de krik alleen om een wiel te wisselen in geval van banden‐
pech en niet voor de jaarlijkse mon‐
tage van winter- of zomerbanden.
■ De krik is onderhoudsvrij.
■ Bij een zachte ondergrond, een ste‐
vige plank (max. 1 cm dik) onder de
krik leggen.■ Haal vóór het opkrikken van de auto altijd eventuele zware objec‐
ten eruit.
■ In de op te krikken auto mogen zich
geen personen of dieren bevinden.
■ Nooit onder een opgekrikte auto kruipen.
■ Opgekrikte auto niet starten.
■ Reinig de wielmoeren en schroef‐ draad met een schone doek voor‐
dat u het wiel monteert.9 Waarschuwing
Vet de wielbout, de wielmoer en
de conus van de wielmoer niet in.
1. Wielmoerdoppen met een schroe‐
vendraaier loswippen en verwij‐
deren. Wieldop verwijderen.
2. Klap de wielsleutel uit, zet deze stevig op de wielmoer en draai
elke moer een halve slag los.

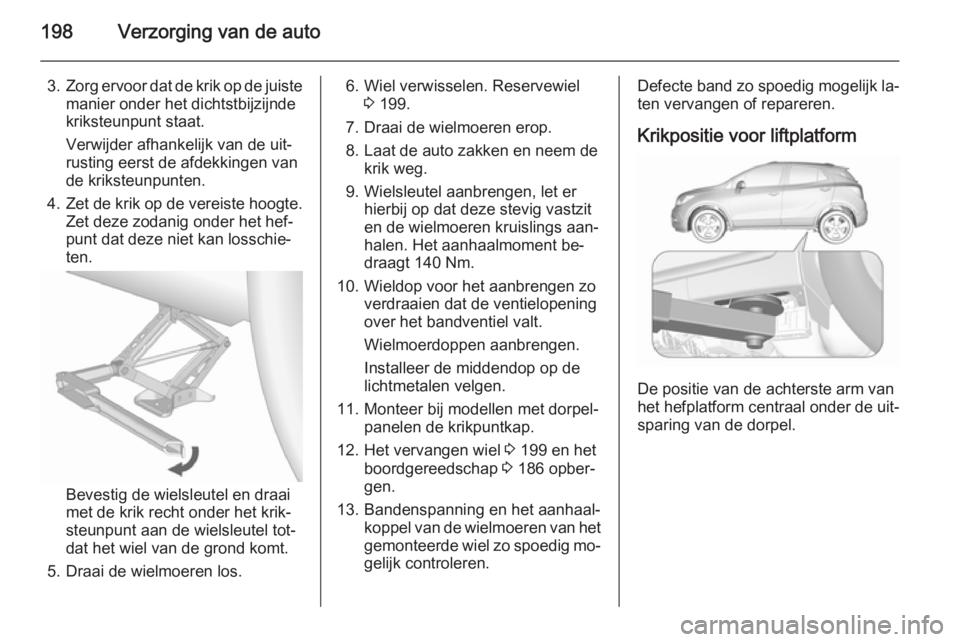

198Verzorging van de auto
3.Zorg ervoor dat de krik op de juiste
manier onder het dichtstbijzijnde
kriksteunpunt staat.
Verwijder afhankelijk van de uit‐
rusting eerst de afdekkingen van
de kriksteunpunten.
4. Zet de krik op de vereiste hoogte.
Zet deze zodanig onder het hef‐
punt dat deze niet kan losschie‐
ten.
Bevestig de wielsleutel en draai
met de krik recht onder het krik‐
steunpunt aan de wielsleutel tot‐
dat het wiel van de grond komt.
5. Draai de wielmoeren los.
6. Wiel verwisselen. Reservewiel 3 199.
7. Draai de wielmoeren erop.
8. Laat de auto zakken en neem de krik weg.
9. Wielsleutel aanbrengen, let er hierbij op dat deze stevig vastzit
en de wielmoeren kruislings aan‐ halen. Het aanhaalmoment be‐
draagt 140 Nm.
10. Wieldop voor het aanbrengen zo verdraaien dat de ventielopeningover het bandventiel valt.
Wielmoerdoppen aanbrengen.
Installeer de middendop op de
lichtmetalen velgen.
11. Monteer bij modellen met dorpel‐ panelen de krikpuntkap.
12. Het vervangen wiel 3 199 en het
boordgereedschap 3 186 opber‐
gen.
13. Bandenspanning en het aanhaal‐ koppel van de wielmoeren van het
gemonteerde wiel zo spoedig mo‐
gelijk controleren.Defecte band zo spoedig mogelijk la‐ ten vervangen of repareren.
Krikpositie voor liftplatform
De positie van de achterste arm van
het hefplatform centraal onder de uit‐ sparing van de dorpel.
