OPEL MOKKA 2015.5 Instruktionsbok

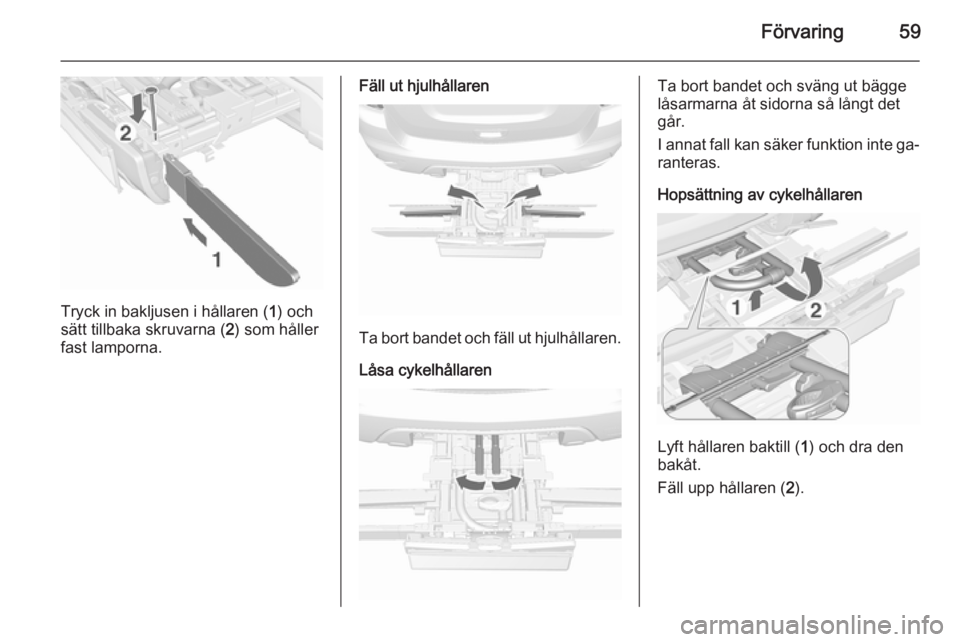

Förvaring59
Tryck in bakljusen i hållaren (1) och
sätt tillbaka skruvarna ( 2) som håller
fast lamporna.
Fäll ut hjulhållaren
Ta bort bandet och fäll ut hjulhållaren.
Låsa cykelhållaren
Ta bort bandet och sväng ut bägge
låsarmarna åt sidorna så långt det
går.
I annat fall kan säker funktion inte ga‐
ranteras.
Hopsättning av cykelhållaren
Lyft hållaren baktill ( 1) och dra den
bakåt.
Fäll upp hållaren ( 2).

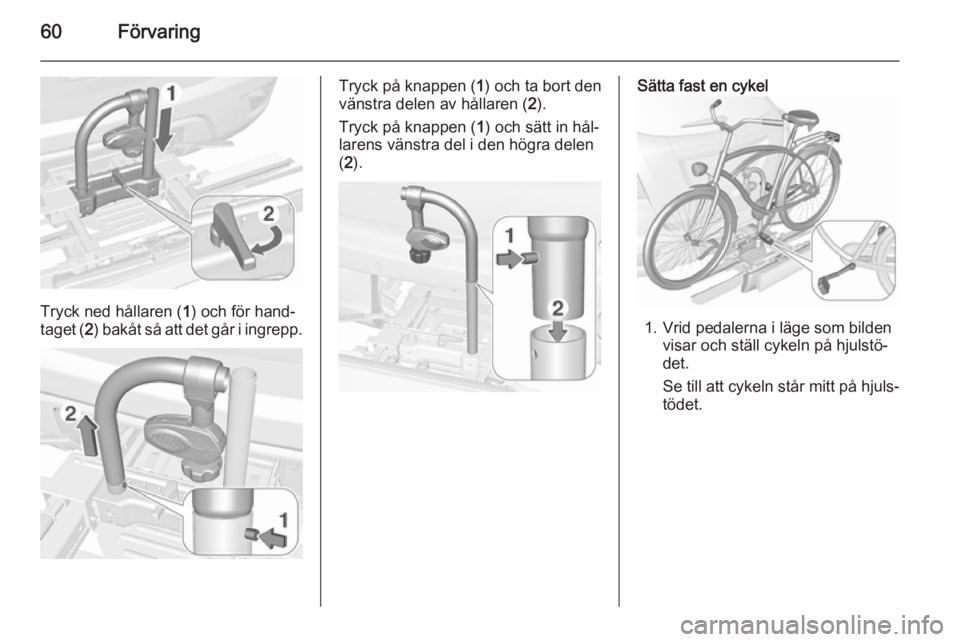

60Förvaring
Tryck ned hållaren (1) och för hand‐
taget ( 2) bakåt så att det går i ingrepp.
Tryck på knappen ( 1) och ta bort den
vänstra delen av hållaren ( 2).
Tryck på knappen ( 1) och sätt in hål‐
larens vänstra del i den högra delen
( 2 ).Sätta fast en cykel
1. Vrid pedalerna i läge som bilden
visar och ställ cykeln på hjulstö‐
det.
Se till att cykeln står mitt på hjuls‐
tödet.

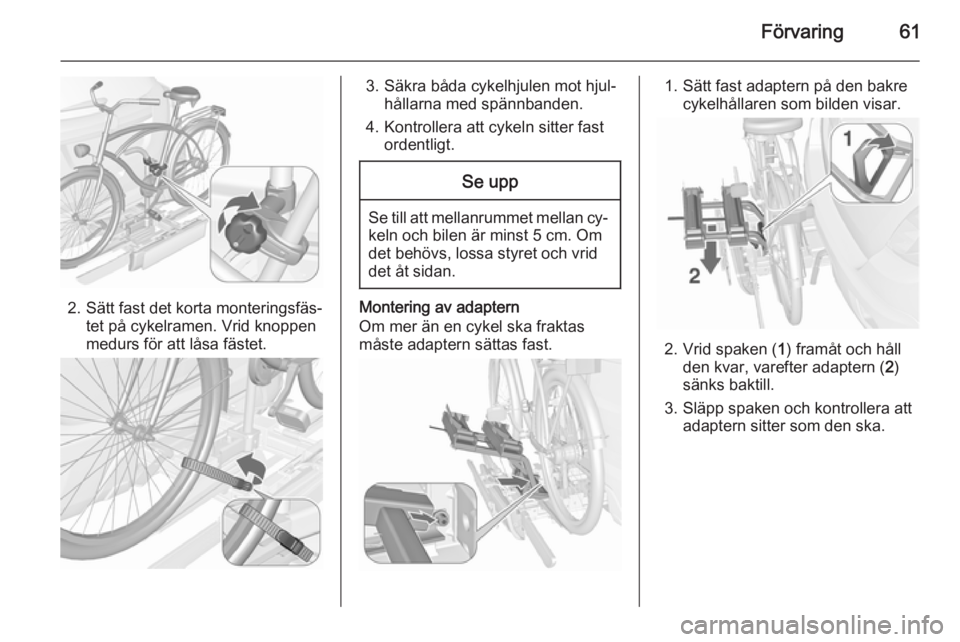

Förvaring61
2. Sätt fast det korta monteringsfäs‐tet på cykelramen. Vrid knoppen
medurs för att låsa fästet.
3. Säkra båda cykelhjulen mot hjul‐ hållarna med spännbanden.
4. Kontrollera att cykeln sitter fast ordentligt.Se upp
Se till att mellanrummet mellan cy‐keln och bilen är minst 5 cm. Om
det behövs, lossa styret och vrid
det åt sidan.
Montering av adaptern
Om mer än en cykel ska fraktas
måste adaptern sättas fast.
1. Sätt fast adaptern på den bakre cykelhållaren som bilden visar.
2. Vrid spaken ( 1) framåt och håll
den kvar, varefter adaptern ( 2)
sänks baktill.
3. Släpp spaken och kontrollera att adaptern sitter som den ska.

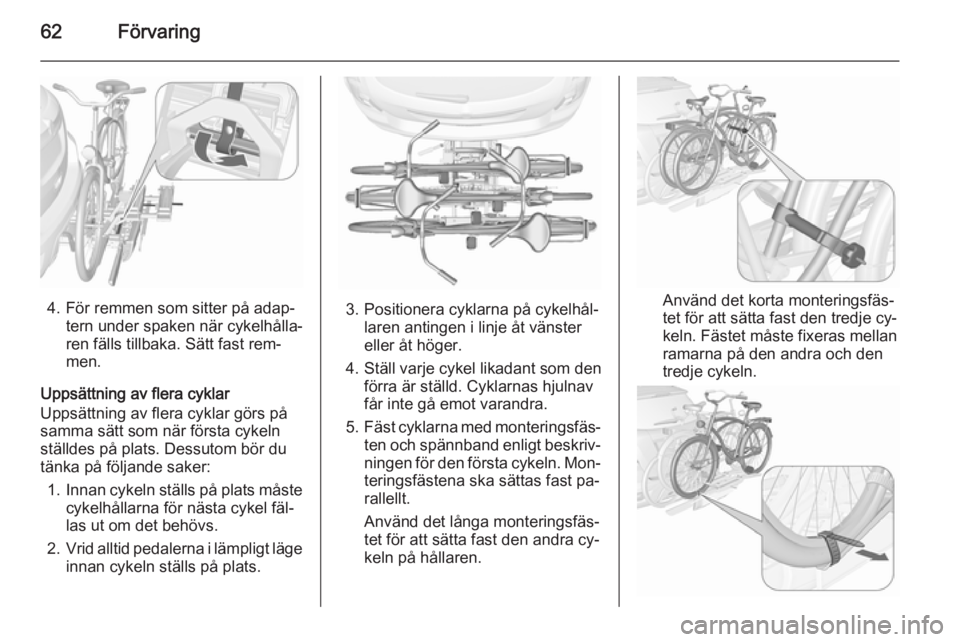

62Förvaring
4. För remmen som sitter på adap‐tern under spaken när cykelhålla‐
ren fälls tillbaka. Sätt fast rem‐
men.
Uppsättning av flera cyklar
Uppsättning av flera cyklar görs på
samma sätt som när första cykeln
ställdes på plats. Dessutom bör du
tänka på följande saker:
1. Innan cykeln ställs på plats måste
cykelhållarna för nästa cykel fäl‐
las ut om det behövs.
2. Vrid alltid pedalerna i lämpligt läge
innan cykeln ställs på plats.3. Positionera cyklarna på cykelhål‐ laren antingen i linje åt vänster
eller åt höger.
4. Ställ varje cykel likadant som den förra är ställd. Cyklarnas hjulnav
får inte gå emot varandra.
5. Fäst cyklarna med monteringsfäs‐
ten och spännband enligt beskriv‐ningen för den första cykeln. Mon‐
teringsfästena ska sättas fast pa‐
rallellt.
Använd det långa monteringsfäs‐
tet för att sätta fast den andra cy‐
keln på hållaren.Använd det korta monteringsfäs‐ tet för att sätta fast den tredje cy‐
keln. Fästet måste fixeras mellan
ramarna på den andra och den
tredje cykeln.

Förvaring63

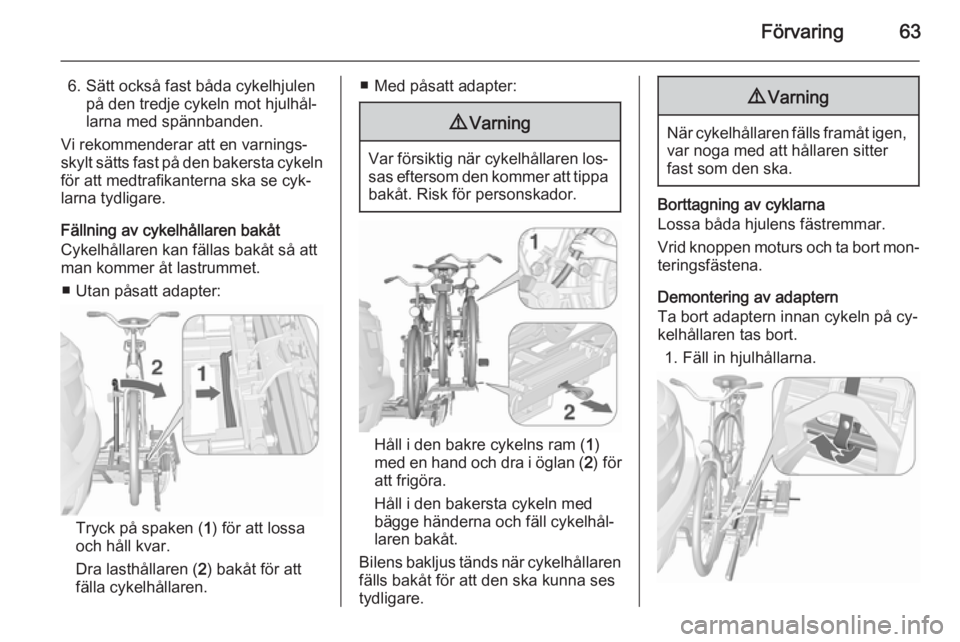

6. Sätt också fast båda cykelhjulenpå den tredje cykeln mot hjulhål‐
larna med spännbanden.
Vi rekommenderar att en varnings‐
skylt sätts fast på den bakersta cykeln
för att medtrafikanterna ska se cyk‐
larna tydligare.
Fällning av cykelhållaren bakåt
Cykelhållaren kan fällas bakåt så att
man kommer åt lastrummet.
■ Utan påsatt adapter:
Tryck på spaken ( 1) för att lossa
och håll kvar.
Dra lasthållaren ( 2) bakåt för att
fälla cykelhållaren.
■ Med påsatt adapter:9 Varning
Var försiktig när cykelhållaren los‐
sas eftersom den kommer att tippa bakåt. Risk för personskador.
Håll i den bakre cykelns ram ( 1)
med en hand och dra i öglan ( 2) för
att frigöra.
Håll i den bakersta cykeln med
bägge händerna och fäll cykelhål‐
laren bakåt.
Bilens bakljus tänds när cykelhållaren fälls bakåt för att den ska kunna ses
tydligare.
9 Varning
När cykelhållaren fälls framåt igen,
var noga med att hållaren sitter
fast som den ska.
Borttagning av cyklarna
Lossa båda hjulens fästremmar.
Vrid knoppen moturs och ta bort mon‐
teringsfästena.
Demontering av adaptern
Ta bort adaptern innan cykeln på cy‐
kelhållaren tas bort.
1. Fäll in hjulhållarna.

64Förvaring

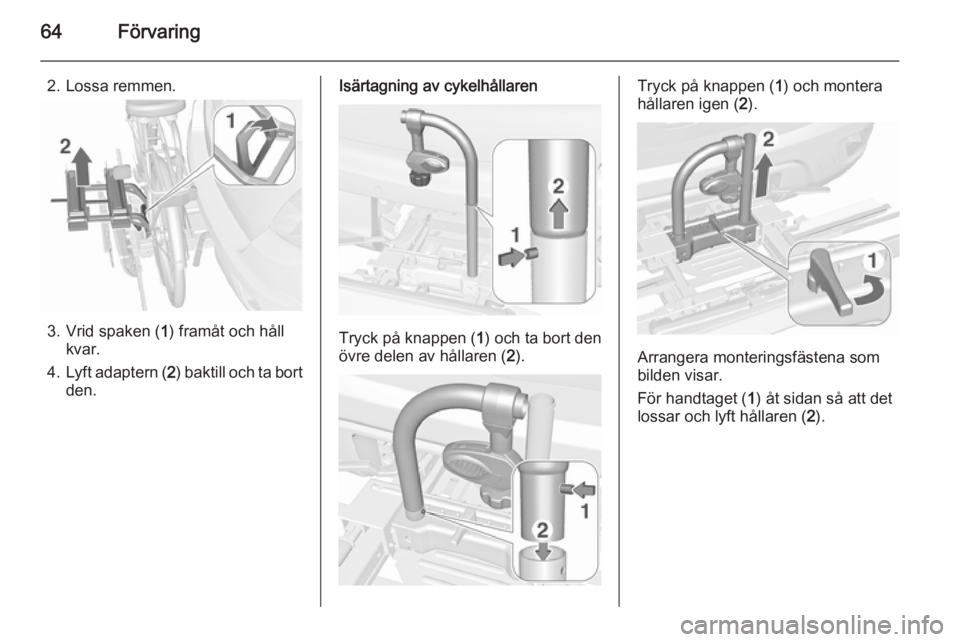

2. Lossa remmen.
3. Vrid spaken (1) framåt och håll
kvar.
4. Lyft adaptern ( 2) baktill och ta bort
den.
Isärtagning av cykelhållaren
Tryck på knappen ( 1) och ta bort den
övre delen av hållaren ( 2).
Tryck på knappen ( 1) och montera
hållaren igen ( 2).
Arrangera monteringsfästena som
bilden visar.
För handtaget ( 1) åt sidan så att det
lossar och lyft hållaren ( 2).

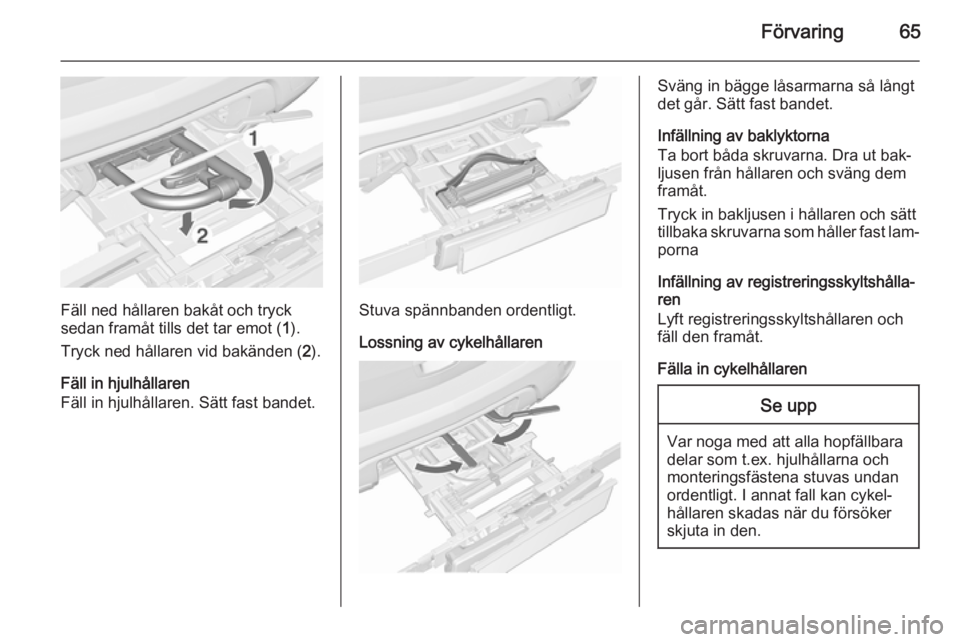

Förvaring65
Fäll ned hållaren bakåt och tryck
sedan framåt tills det tar emot ( 1).
Tryck ned hållaren vid bakänden ( 2).
Fäll in hjulhållaren
Fäll in hjulhållaren. Sätt fast bandet.Stuva spännbanden ordentligt.
Lossning av cykelhållaren
Sväng in bägge låsarmarna så långt
det går. Sätt fast bandet.
Infällning av baklyktorna
Ta bort båda skruvarna. Dra ut bak‐
ljusen från hållaren och sväng dem
framåt.
Tryck in bakljusen i hållaren och sätt
tillbaka skruvarna som håller fast lam‐ porna
Infällning av registreringsskyltshålla‐
ren
Lyft registreringsskyltshållaren och fäll den framåt.
Fälla in cykelhållarenSe upp
Var noga med att alla hopfällbara
delar som t.ex. hjulhållarna och
monteringsfästena stuvas undan
ordentligt. I annat fall kan cykel‐
hållaren skadas när du försöker
skjuta in den.

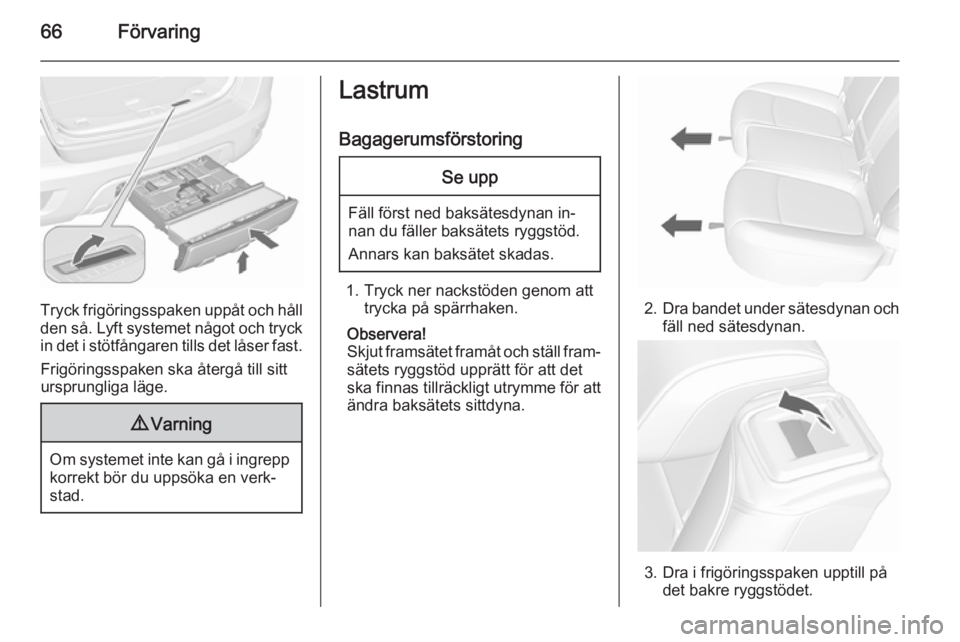

66Förvaring
Tryck frigöringsspaken uppåt och håll
den så. Lyft systemet något och tryck in det i stötfångaren tills det låser fast.
Frigöringsspaken ska återgå till sitt
ursprungliga läge.
9 Varning
Om systemet inte kan gå i ingrepp
korrekt bör du uppsöka en verk‐stad.
Lastrum
BagagerumsförstoringSe upp
Fäll först ned baksätesdynan in‐
nan du fäller baksätets ryggstöd.
Annars kan baksätet skadas.
1. Tryck ner nackstöden genom att trycka på spärrhaken.
Observera!
Skjut framsätet framåt och ställ fram‐ sätets ryggstöd upprätt för att det
ska finnas tillräckligt utrymme för att ändra baksätets sittdyna.
2. Dra bandet under sätesdynan och
fäll ned sätesdynan.
3. Dra i frigöringsspaken upptill på det bakre ryggstödet.

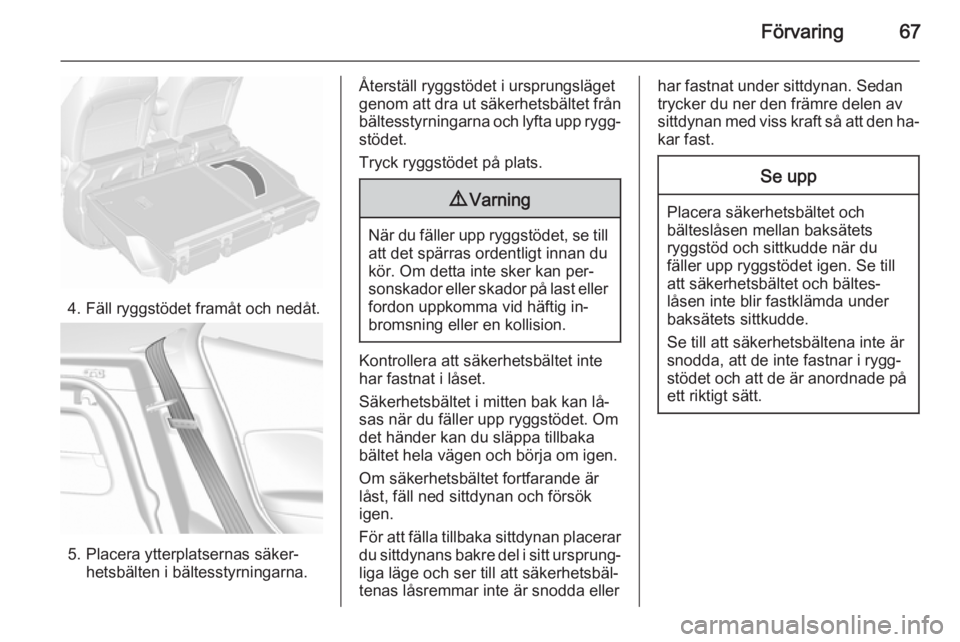

Förvaring67
4. Fäll ryggstödet framåt och nedåt.
5. Placera ytterplatsernas säker‐hetsbälten i bältesstyrningarna.
Återställ ryggstödet i ursprungslägetgenom att dra ut säkerhetsbältet från
bältesstyrningarna och lyfta upp rygg‐ stödet.
Tryck ryggstödet på plats.9 Varning
När du fäller upp ryggstödet, se till
att det spärras ordentligt innan du
kör. Om detta inte sker kan per‐ sonskador eller skador på last eller
fordon uppkomma vid häftig in‐
bromsning eller en kollision.
Kontrollera att säkerhetsbältet inte
har fastnat i låset.
Säkerhetsbältet i mitten bak kan lå‐
sas när du fäller upp ryggstödet. Om
det händer kan du släppa tillbaka
bältet hela vägen och börja om igen.
Om säkerhetsbältet fortfarande är
låst, fäll ned sittdynan och försök
igen.
För att fälla tillbaka sittdynan placerar du sittdynans bakre del i sitt ursprung‐
liga läge och ser till att säkerhetsbäl‐
tenas låsremmar inte är snodda eller
har fastnat under sittdynan. Sedan
trycker du ner den främre delen av
sittdynan med viss kraft så att den ha‐ kar fast.Se upp
Placera säkerhetsbältet ochbälteslåsen mellan baksätets
ryggstöd och sittkudde när du
fäller upp ryggstödet igen. Se till
att säkerhetsbältet och bältes‐
låsen inte blir fastklämda under
baksätets sittkudde.
Se till att säkerhetsbältena inte är
snodda, att de inte fastnar i rygg‐
stödet och att de är anordnade på ett riktigt sätt.

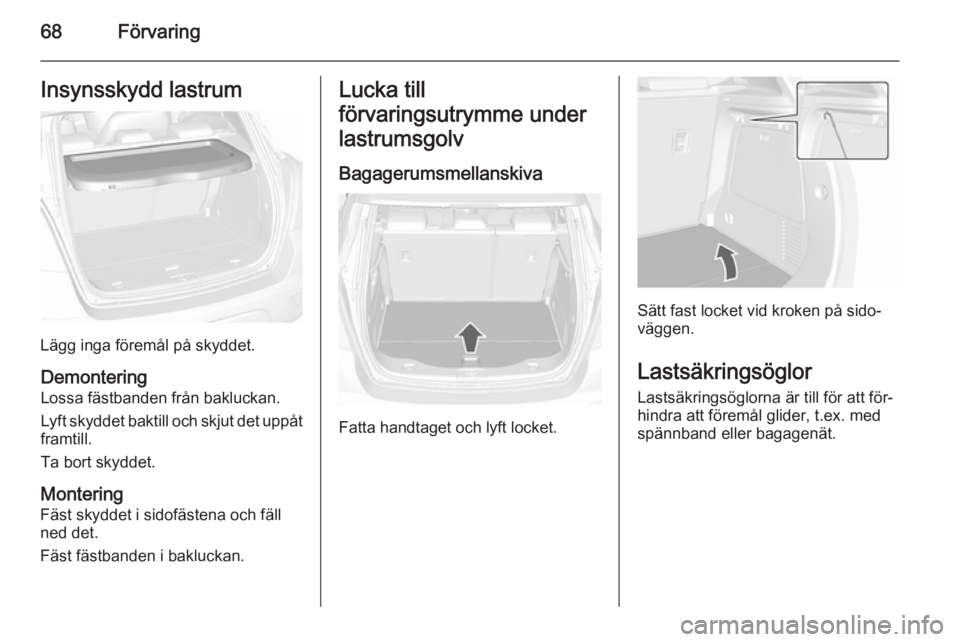

68FörvaringInsynsskydd lastrum
Lägg inga föremål på skyddet.Demontering
Lossa fästbanden från bakluckan.
Lyft skyddet baktill och skjut det uppåt framtill.
Ta bort skyddet.
Montering
Fäst skyddet i sidofästena och fäll
ned det.
Fäst fästbanden i bakluckan.
Lucka till
förvaringsutrymme under
lastrumsgolv
Bagagerumsmellanskiva
Fatta handtaget och lyft locket.
Sätt fast locket vid kroken på sido‐
väggen.
Lastsäkringsöglor Lastsäkringsöglorna är till för att för‐hindra att föremål glider, t.ex. medspännband eller bagagenät.
