Rangement59
Pour utiliser le porte-gobelet de siègearrière, tirer la sangle dans l'accou‐
doir de siège arrière.
Rangement pour lunettes
de soleil
Basculer vers le bas et ouvrir.
Ne pas y ranger d’objets lourds.
Vide-poches sous le siège
Lever le tiroir à l'avant et l'extraire.
Pour fermer, repousser le tiroir et l'en‐
cliqueter.

60RangementRangement dans la
console centrale
Enfoncer le bouton et faire coulisser
le couvercle vers l'arrière.
Système de transport
arrière
Système de transport arrière pour trois bicyclettes
Le système de transport arrière (sys‐
tème Flex-Fix) permet de fixer une bi‐ cyclette au support de transport ex‐
tractible intégré dans le plancher du
véhicule. Il est possible de fixer deux
vélos supplémentaires sur un adap‐
tateur. Le transport d'autres objets
n'est pas autorisé.
La charge maximale pour le système
de transport arrière est de 60 kg avec
un adaptateur fixé et de 30 kg sans
l'adaptateur. Ceci permet la fixation
d'une bicyclette électrique sur le sup‐ port de transport extractible. La
charge maximale par vélo sur l'adap‐
tateur est de 20 kg.
L'empattement d'un vélo ne doit pas
dépasser 1,15 mètres. Dans le cas contraire, la sécurisation du vélo n'est pas possible.
S'il n'est pas utilisé, le système de
transport doit être rétracté dans le
plancher du véhicule.
Il faut veiller à ce que les vélos ne
comportent pas d'objets susceptibles
de se détacher pendant le transport.

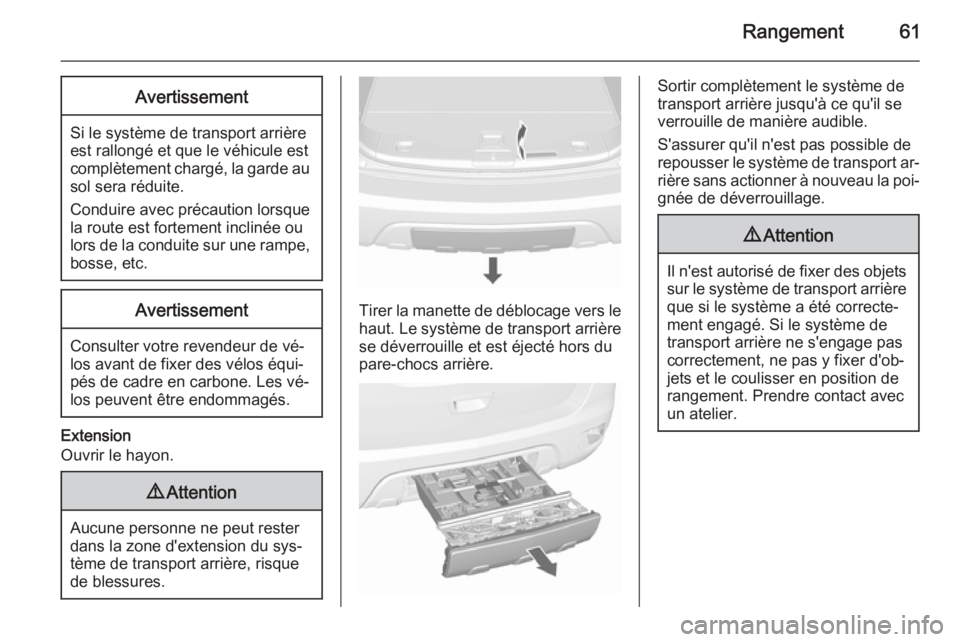

Rangement61Avertissement
Si le système de transport arrière
est rallongé et que le véhicule est
complètement chargé, la garde au sol sera réduite.
Conduire avec précaution lorsque la route est fortement inclinée ou
lors de la conduite sur une rampe, bosse, etc.
Avertissement
Consulter votre revendeur de vé‐
los avant de fixer des vélos équi‐
pés de cadre en carbone. Les vé‐
los peuvent être endommagés.
Extension
Ouvrir le hayon.
9 Attention
Aucune personne ne peut rester
dans la zone d'extension du sys‐
tème de transport arrière, risque
de blessures.
Tirer la manette de déblocage vers le haut. Le système de transport arrière
se déverrouille et est éjecté hors du
pare-chocs arrière.
Sortir complètement le système de
transport arrière jusqu'à ce qu'il se
verrouille de manière audible.
S'assurer qu'il n'est pas possible de
repousser le système de transport ar‐
rière sans actionner à nouveau la poi‐ gnée de déverrouillage.9 Attention
Il n'est autorisé de fixer des objets
sur le système de transport arrière
que si le système a été correcte‐
ment engagé. Si le système de
transport arrière ne s'engage pas
correctement, ne pas y fixer d'ob‐
jets et le coulisser en position de
rangement. Prendre contact avec
un atelier.

62Rangement

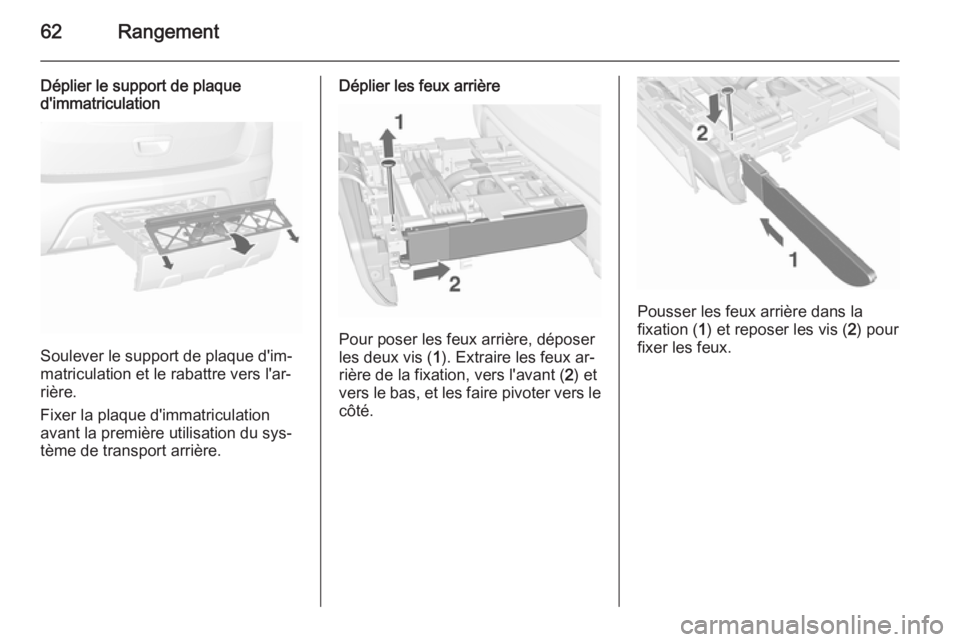

Déplier le support de plaque
d'immatriculation
Soulever le support de plaque d'im‐
matriculation et le rabattre vers l'ar‐
rière.
Fixer la plaque d'immatriculation
avant la première utilisation du sys‐
tème de transport arrière.
Déplier les feux arrière
Pour poser les feux arrière, déposer
les deux vis ( 1). Extraire les feux ar‐
rière de la fixation, vers l'avant ( 2) et
vers le bas, et les faire pivoter vers le côté.
Pousser les feux arrière dans la
fixation ( 1) et reposer les vis ( 2) pour
fixer les feux.

Rangement63

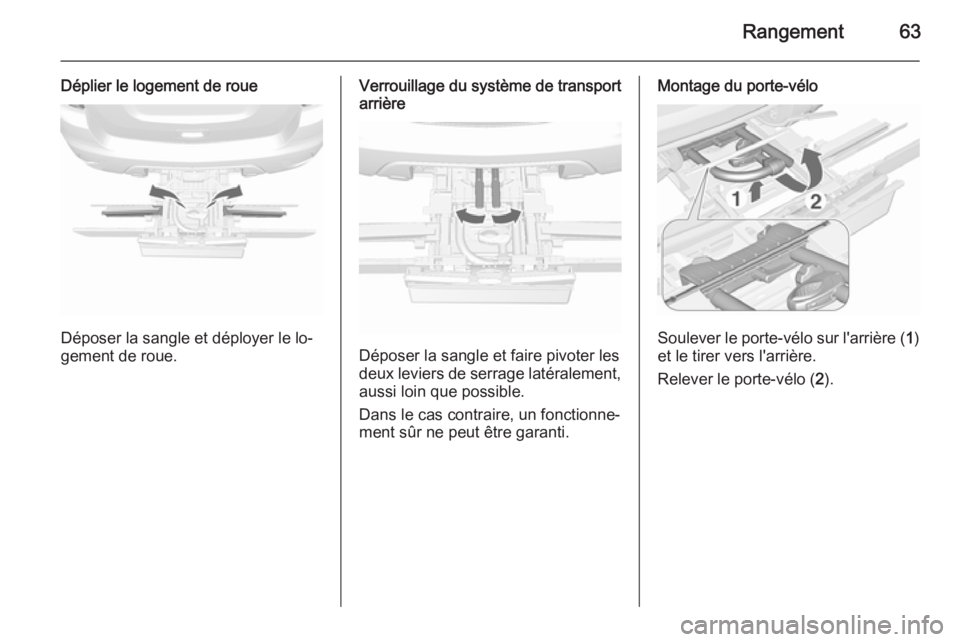

Déplier le logement de roue
Déposer la sangle et déployer le lo‐
gement de roue.
Verrouillage du système de transport
arrière
Déposer la sangle et faire pivoter les
deux leviers de serrage latéralement,
aussi loin que possible.
Dans le cas contraire, un fonctionne‐
ment sûr ne peut être garanti.
Montage du porte-vélo
Soulever le porte-vélo sur l'arrière ( 1)
et le tirer vers l'arrière.
Relever le porte-vélo ( 2).

64Rangement

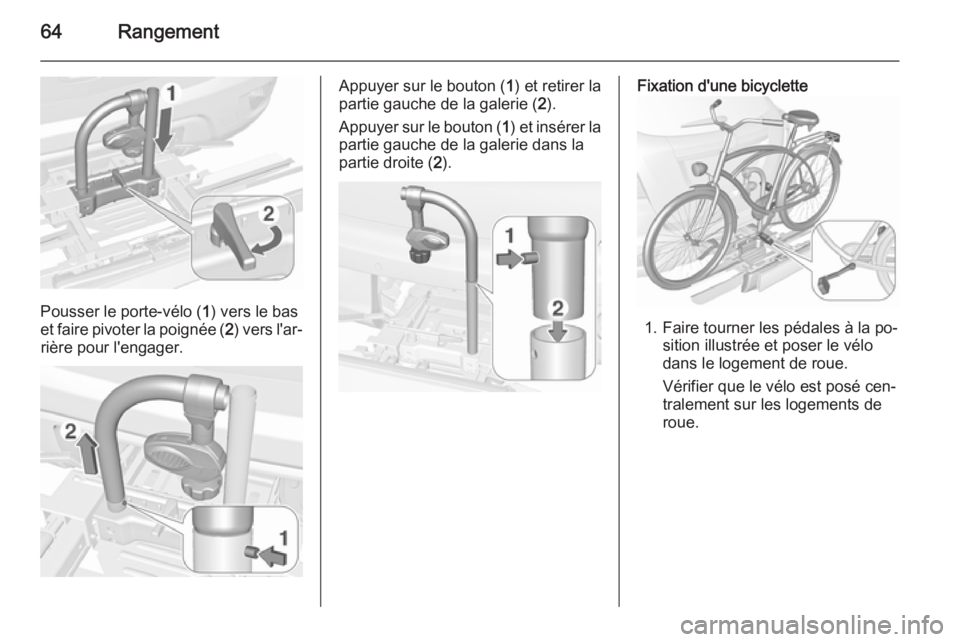

Pousser le porte-vélo (1) vers le bas
et faire pivoter la poignée ( 2) vers l'ar‐
rière pour l'engager.
Appuyer sur le bouton ( 1) et retirer la
partie gauche de la galerie ( 2).
Appuyer sur le bouton ( 1) et insérer la
partie gauche de la galerie dans la partie droite ( 2).Fixation d'une bicyclette
1. Faire tourner les pédales à la po‐
sition illustrée et poser le vélo
dans le logement de roue.
Vérifier que le vélo est posé cen‐
tralement sur les logements de
roue.

Rangement65

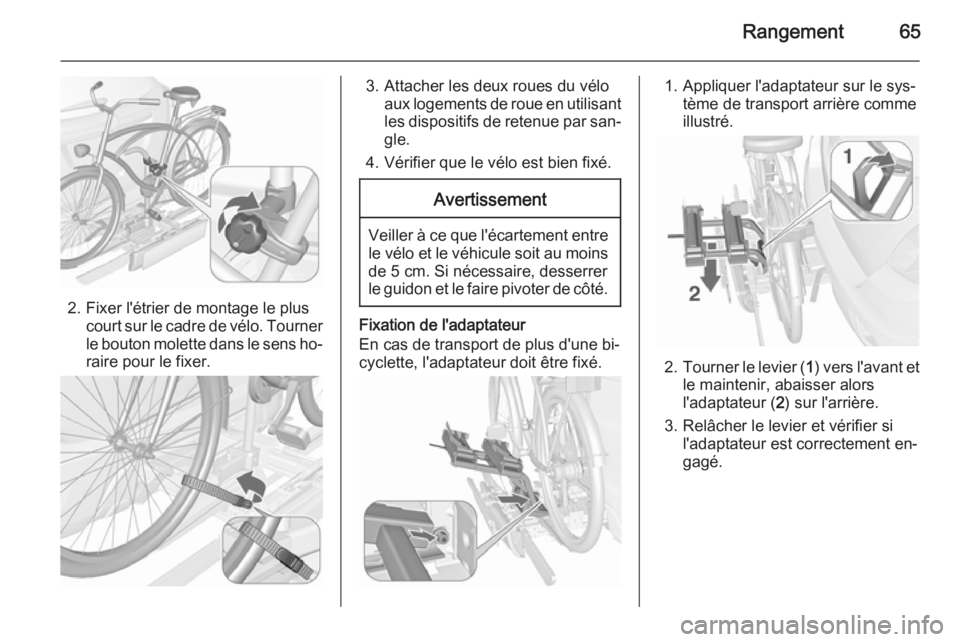

2. Fixer l'étrier de montage le pluscourt sur le cadre de vélo. Tourner
le bouton molette dans le sens ho‐
raire pour le fixer.
3. Attacher les deux roues du vélo aux logements de roue en utilisantles dispositifs de retenue par san‐
gle.
4. Vérifier que le vélo est bien fixé.Avertissement
Veiller à ce que l'écartement entre le vélo et le véhicule soit au moins
de 5 cm. Si nécessaire, desserrer
le guidon et le faire pivoter de côté.
Fixation de l'adaptateur
En cas de transport de plus d'une bi‐
cyclette, l'adaptateur doit être fixé.
1. Appliquer l'adaptateur sur le sys‐ tème de transport arrière comme
illustré.
2. Tourner le levier ( 1) vers l'avant et
le maintenir, abaisser alors l'adaptateur ( 2) sur l'arrière.
3. Relâcher le levier et vérifier si l'adaptateur est correctement en‐
gagé.

66Rangement

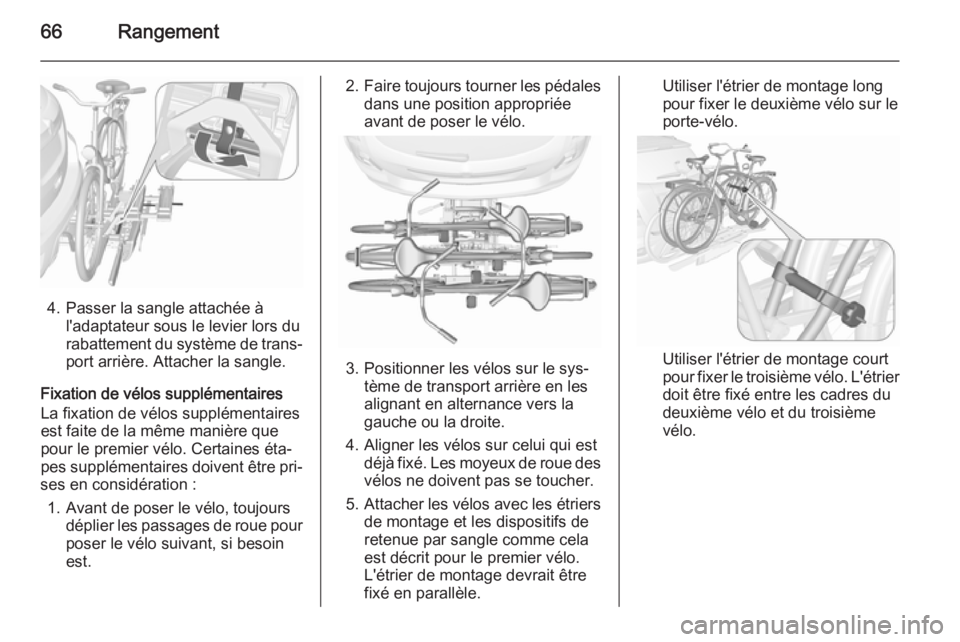

4. Passer la sangle attachée àl'adaptateur sous le levier lors du
rabattement du système de trans‐
port arrière. Attacher la sangle.
Fixation de vélos supplémentaires
La fixation de vélos supplémentaires
est faite de la même manière que
pour le premier vélo. Certaines éta‐
pes supplémentaires doivent être pri‐
ses en considération :
1. Avant de poser le vélo, toujours déplier les passages de roue pour
poser le vélo suivant, si besoin
est.
2. Faire toujours tourner les pédales
dans une position appropriée
avant de poser le vélo.
3. Positionner les vélos sur le sys‐ tème de transport arrière en les
alignant en alternance vers la
gauche ou la droite.
4. Aligner les vélos sur celui qui est déjà fixé. Les moyeux de roue des
vélos ne doivent pas se toucher.
5. Attacher les vélos avec les étriers
de montage et les dispositifs de
retenue par sangle comme cela
est décrit pour le premier vélo.
L'étrier de montage devrait être
fixé en parallèle.
Utiliser l'étrier de montage long pour fixer le deuxième vélo sur le
porte-vélo.
Utiliser l'étrier de montage court
pour fixer le troisième vélo. L'étrier
doit être fixé entre les cadres du
deuxième vélo et du troisième
vélo.

Rangement67

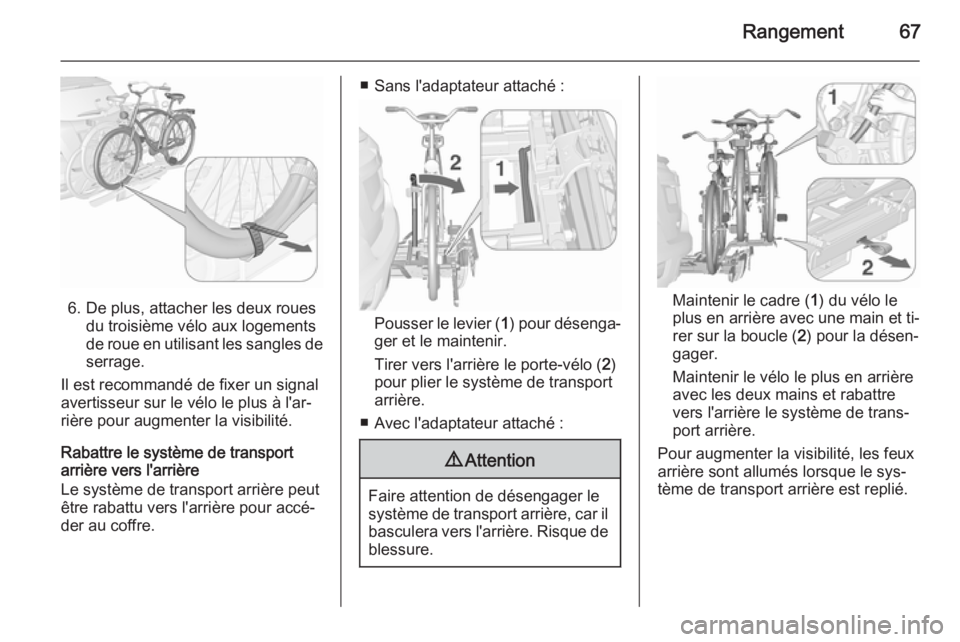

6. De plus, attacher les deux rouesdu troisième vélo aux logements
de roue en utilisant les sangles de serrage.
Il est recommandé de fixer un signal
avertisseur sur le vélo le plus à l'ar‐
rière pour augmenter la visibilité.
Rabattre le système de transport
arrière vers l'arrière
Le système de transport arrière peut
être rabattu vers l'arrière pour accé‐
der au coffre.
■ Sans l'adaptateur attaché :
Pousser le levier ( 1) pour désenga‐
ger et le maintenir.
Tirer vers l'arrière le porte-vélo ( 2)
pour plier le système de transport
arrière.
■ Avec l'adaptateur attaché :
9 Attention
Faire attention de désengager le
système de transport arrière, car il basculera vers l'arrière. Risque de
blessure.
Maintenir le cadre ( 1) du vélo le
plus en arrière avec une main et ti‐
rer sur la boucle ( 2) pour la désen‐
gager.
Maintenir le vélo le plus en arrière
avec les deux mains et rabattre
vers l'arrière le système de trans‐
port arrière.
Pour augmenter la visibilité, les feux
arrière sont allumés lorsque le sys‐
tème de transport arrière est replié.

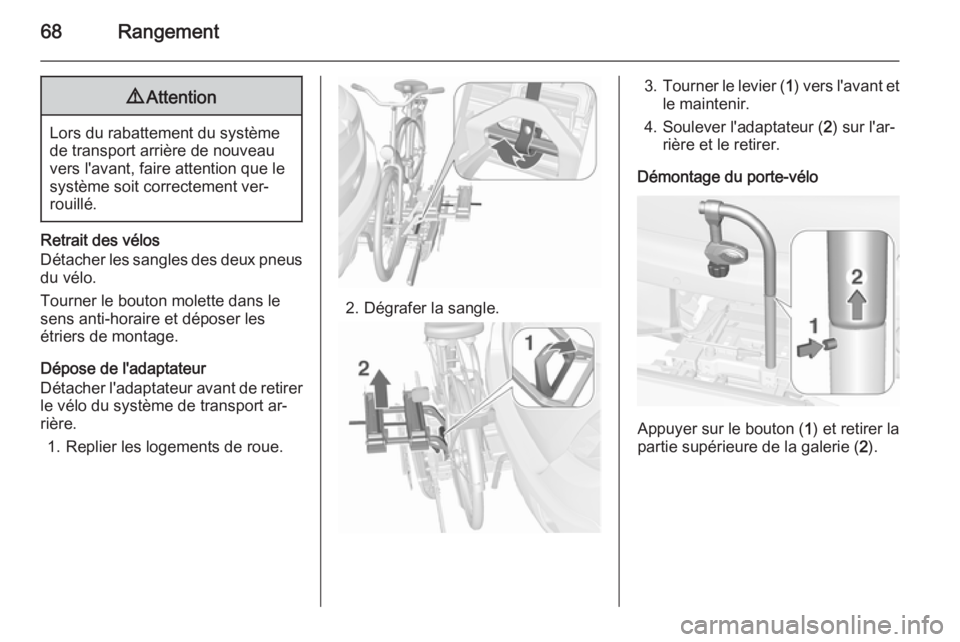

68Rangement9Attention
Lors du rabattement du système
de transport arrière de nouveau
vers l'avant, faire attention que le
système soit correctement ver‐
rouillé.
Retrait des vélos
Détacher les sangles des deux pneus
du vélo.
Tourner le bouton molette dans le
sens anti-horaire et déposer les
étriers de montage.
Dépose de l'adaptateur
Détacher l'adaptateur avant de retirer le vélo du système de transport ar‐
rière.
1. Replier les logements de roue.
2. Dégrafer la sangle.
3. Tourner le levier ( 1) vers l'avant et
le maintenir.
4. Soulever l'adaptateur ( 2) sur l'ar‐
rière et le retirer.
Démontage du porte-vélo
Appuyer sur le bouton ( 1) et retirer la
partie supérieure de la galerie ( 2).
